声测管埋设注意事项

声测管的安装及注意事项1. 什么是声测管？声测管，听起来是不是有点高大上？其实它就是在一些工程中用来监测混凝土强度的一种小管子。

简单来说，声测管就像是混凝土的“健康监测器”，能够告诉我们混凝土的“心情”——强度如何，有没有问题。

安装声测管就像是在给混凝土打针，让它更有保障。

2. 声测管的安装步骤2.1 安装前的准备首先，咱们得提前做好功课，准备好需要的工具和材料。

声测管的种类可不少，选对型号是关键。

记住，选错了就像给胡子的人买了剃头刀，搞笑又尴尬。

准备好后，咱们可以开始了。

2.2 安装过程安装声测管的时候，得注意几个小细节。

首先，找个好位置！一般来说，声测管要放在混凝土浇筑的中间位置，这样监测才准确。

别让它“埋”到角落里，那样它会像个隐士，默默无闻。

然后，安装的时候要确保声测管的连接部分密封好，防止水泥浆流进去。

要是把声测管封死了，那就真的“悲剧”了。

在混凝土浇筑时，记得要小心，尽量避免剧烈震动。

混凝土可不是铁疙瘩，容易受到影响。

施工完毕后，给声测管留个好记号，以便后期检测的时候找得到。

你总不能到时候把声测管当成“寻宝游戏”吧？3. 安装后的注意事项3.1 定期检查安装完声测管后，不要以为就万事大吉。

定期检查可不能少，毕竟咱们要对混凝土的“健康”负责。

可以每隔一段时间就去看一看声测管的情况，有没有变形，有没有裂缝，别让它出啥意外。

3.2 数据记录同时，安装声测管后要定期记录监测数据。

这就像是给混凝土做体检，确保它的“健康指标”都在正常范围内。

如果发现异常，咱们要及时采取措施，别等到“出事”了再去后悔。

要知道，早发现早治疗！4. 小结好了，今天我们聊了声测管的安装及注意事项。

虽然这个话题听起来有点枯燥，但其实只要你用心去做，每一步都不复杂。

而且，声测管的存在让我们的工程更加安全，真的是好东西。

记住，做好这些小细节，混凝土才不会“心里有鬼”，才能稳稳当当地“立”在那儿，陪伴我们的建筑生涯。

所以，下次再见到声测管时，不妨给它一个微笑，毕竟它可是为我们的工程保驾护航的“英雄”呢！希望大家在声测管的安装上都能顺顺利利，平平安安！。

关于桩基声测管施工的几点要求混凝土灌注桩以其承载力大、沉降小、能适应各种地形地质条件和各种重大土工构筑物对基础承载力的需要等特点而被广泛采用。

但由于灌注桩属地下隐蔽工程，施工工艺复杂，在施工过程中常遇到各种工程地质问题如地下水渗流、流沙层、淤泥层，引起塌孔和缩径，以及混凝土灌注过程中容易出现各种问题使桩产生离析、夹泥、断桩、缩径等桩身缺陷，将对桥梁、路基等土工构筑物的正常使用造成隐患。

因此，对混凝土灌注桩的质量检测是十分重要的。

按照铁道部“关于做好客运专线铁路基桩检测工作的通知”(铁建设函[2006]464号)的技术要求，对混凝土灌注桩应按其基桩总数的100%做无损检测。

当基桩混凝土强度达到设计强度的70%，且不小于15MPa ,方可进行无损检测。

对于地质变化异常复杂地区的混凝土灌注桩桩身质量应采用声波透射法进行检测及验收。

在桩基施工过程中，声测管的施工是桩基检测工作中的基础工作，是正确检测评价桩基完整性的关键工序，必须引起高度重视。

为此，根据云桂公司及TB10218-2008《铁路工程基桩检测技术规程》和JGJ《建筑基桩检测核技术规程》的相关要求，特对桩基声测管施工工作重申如下要求。

1、声测管埋设基桩施工单位必须高度重视和严格声测管埋设工作，要加强事前提醒和过程检查控制，确保声测管埋设一次合格。

杜绝声测管堵塞现象。

声测管应采用金属管，内径不宜小于40mm，管壁厚不应小于3mm。

声测管应下端封闭，上端加盖，管内无异物；声测管采用绑扎方式与钢筋笼连接牢固（不得焊接）；声测管连接应积极采用外加套筒焊接方式进行，杜绝连接处断裂和堵管现象；连接处应光滑过渡，不漏水；管口应高出桩顶100mm以上，且各声测管管口高度应一致。

保证声测管在成桩后相互平行。

在破桩头时应保护好声测管，既要防止声测管被破坏，又要防止进入声测管内水泥、泥浆等杂物。

声测管应沿桩截面外测呈对称形状布臵，如下图布臵并编号：呈三角形布臵（800mm＜D≤2000mm）声测管布臵示意图(注：图中阴影为声波的有效检测范围示意) 检测剖面编组分别为： 1-2，1-3，2-3；2、现场检测前准备工作应符合如下规定：调查、收集待检工程及受检桩的相关技术资料和施工记录。

声测管施工的注意事项声测管施工是一项重要的工程活动，它常用于地下工程、地质勘探、建筑工程等领域。

在进行声测管施工时，需要特别注意以下事项：1. 前期准备工作：在进行声测管施工前，必须进行充分的准备工作。

首先，需要了解施工区域的地质情况和地下结构，对工程需要进行详细的测量和设计。

其次，要合理选择声测管的材质和规格，根据施工环境的需求选择适当的声测管类型。

2. 施工现场安全：声测管施工涉及到地下工程，施工现场的安全是首要考虑的问题。

必须确保施工现场周边没有隐患，避免施工人员或行人的伤害事故发生。

如果施工地点较为狭窄或复杂，应设置合理的警示标志，确保人员和车辆的安全通行。

3. 施工设备及工具：声测管施工需要使用各种设备和工具，例如挖掘机、钢筋切割机、钢筋焊接机等。

在使用这些设备和工具前，必须进行安全检查，并确保其正常运行和操作灵活。

同时，使用设备和工具时，操作人员必须戴好安全帽和防护眼镜，保护自己的安全。

4. 材料选择：声测管施工需要使用各种材料，如混凝土、钢筋等。

在选择材料时，必须注意其质量和规格是否符合要求。

特别是钢筋材料，要检查其表面是否有锈蚀或损坏情况，保证其使用的可靠性和耐久性。

5. 施工过程控制：在声测管施工过程中，需要掌握合理的施工方法和控制技术。

例如，在挖掘土方时，要遵循正确的挖掘方式，避免土方坍塌导致事故发生。

同时，要根据实际情况合理控制挖深和挖宽，在施工过程中及时检查和修复地面的不平整和破损，确保施工质量。

6. 施工记录和监测：声测管施工完成后，要进行施工过程的记录和监测。

记录施工过程中的关键节点和重要数据，以备将来的检查和审计。

同时，在施工后要进行声测管的检测和监测，确保其符合规定的要求和标准。

7. 环境保护：声测管施工过程中，要做好环境保护工作。

在施工现场周边设置防尘网和防护网，避免土方和杂物扩散到周围的环境中。

同时，施工结束后要及时清理现场，回收和处理废弃物，保护环境的整洁和卫生。

声波管预埋设要点
1、声测管内径宜为50-60mm，管壁厚度为2.5mm。

2、声测管应下端封闭、上端加盖、管内无异物；声测管连接处应光滑过渡，管口应高出桩顶500mm以上，且各声测管管口高度宜一致。

3、应采取适宜方法固定声测管，使之成桩后声测管相互平行、垂直。

4、声测管埋设数量应符合下列要求：
（1）D≤800mm，2根管。

（2）800mm＜D≤2000mm，不少于3根管。

（3）D＞2000mm，不少于4根管。

式中D——受检桩设计桩径。

5、声测管应沿桩截面外侧呈对称形状布置，按下图所示的箭头方向顺时针旋转依次编号。

D≤800mm 800mm＜D≤2000mm D＞2000mm
检测剖面编组分别为：1-2；
1-2，1-3，2-3；
1-2，1-3，1-4，2-3，2-4，3-4。

6、大直径人工挖孔灌注桩，每桩必预埋声测管。

湖南楚地工程质量检测咨询有限公司。

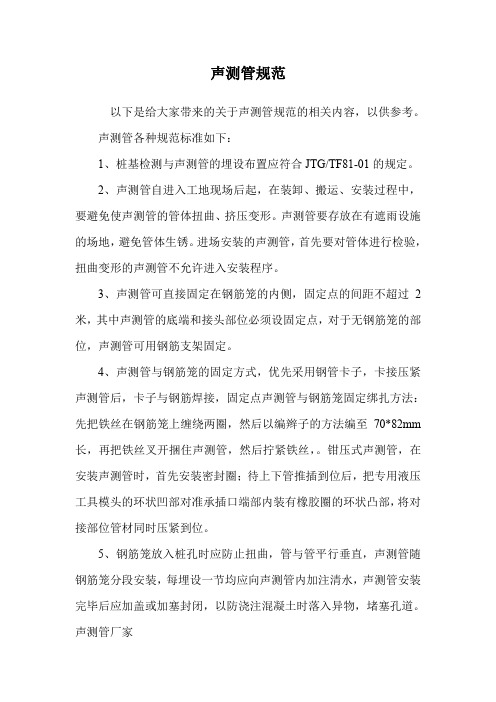

声测管规范以下是给大家带来的关于声测管规范的相关内容，以供参考。

声测管各种规范标准如下：1、桩基检测与声测管的埋设布置应符合JTG/TF81-01的规定。

2、声测管自进入工地现场后起，在装卸、搬运、安装过程中，要避免使声测管的管体扭曲、挤压变形。

声测管要存放在有遮雨设施的场地，避免管体生锈。

进场安装的声测管，首先要对管体进行检验，扭曲变形的声测管不允许进入安装程序。

3、声测管可直接固定在钢筋笼的内侧，固定点的间距不超过2米，其中声测管的底端和接头部位必须设固定点，对于无钢筋笼的部位，声测管可用钢筋支架固定。

4、声测管与钢筋笼的固定方式，优先采用钢管卡子，卡接压紧声测管后，卡子与钢筋焊接，固定点声测管与钢筋笼固定绑扎方法：先把铁丝在钢筋笼上缠绕两圈，然后以编辫子的方法编至70*82mm 长，再把铁丝叉开捆住声测管，然后拧紧铁丝，。

钳压式声测管，在安装声测管时，首先安装密封圈；待上下管推插到位后，把专用液压工具模头的环状凹部对准承插口端部内装有橡胶圈的环状凸部，将对接部位管材同时压紧到位。

5、钢筋笼放入桩孔时应防止扭曲，管与管平行垂直，声测管随钢筋笼分段安装，每埋设一节均应向声测管内加注清水，声测管安装完毕后应加盖或加塞封闭，以防浇注混凝土时落入异物，堵塞孔道。

声测管厂家6、声测管埋设深度应在灌注桩的底部以上50mm-150mm，声测管的上端应高于灌注桩顶面300mm-500mm，同一根桩的声测管的外露高度相同。

7、在灌注基桩浇注混凝土之前，应检查声测管内的水位，如管内水不满，则应补充灌满。

8、若声测管需割断，应采用切割机切断，并对管口进行打磨除刺，不得用点焊机烧断。

9、焊接钢筋时，应避免焊液流溅到声测管管体上或接头上。

10、声测管在使用时，应在钢管插入端适量涂油，以保证接头的顺利插入。

附录H声测管埋设要点H.0.1声测管内径宜为50～60mm。

H.0.2 声测管应下端封闭、上端加盖、管内无异物；声测管连接处应光滑过渡，管口应高出桩顶100mm以上，且各声测管管口高度宜一致。

H.0.3 应采取适宜方法固定声测管，使之成桩后相互平行。

H.0.4 声测管埋设数量应符合下列要求：1D≤800mm，2根管。

2800mm＜D≤2000mm，不少于3根管。

3D＞2000mm，不少于4根管。

式中 D ——受检桩设计桩径。

H.0.5 声测管应沿桩截面外侧呈对称形状布置，按图H.0.5所示的箭头方向顺时针旋转依10.1适用范围10.1.1本方法适用于已预埋声测管的混凝土灌注桩桩身完整性检测，判定桩身缺陷的程度并确定其位置。

10.2仪器设备10.2.1声波发射与接收换能器应符合下列要求：1圆柱状径向振动，沿径向无指向性；2外径小于声测管内径，有效工作段长度不大于150mm；3谐振频率为30～50kHz；4水密性满足1MPa水压不渗水。

10.2.2声波检测仪应符合下列要求：1具有实时显示和记录接收信号的时程曲线以及频率测量或频谱分析功能。

2声时测量精度优于或等于0.5μs，声波幅值测量相对误差小于5%，系统频带宽度为1～200kHz，系统最大动态范围不小于100dB。

3声波发射脉冲为阶跃或矩形脉冲，电压幅值为200～1000V。

10.3现场检测10.3.1声测管埋设应按本规范附录H的规定执行。

10.3.2现场检测前准备工作应符合下列规定：1采用标定法确定仪器系统延迟时间。

2计算几何因素声时修正值。

3在桩顶测量相应声测管外壁间净距离。

4将各声测管内注满清水，检查声测管畅通情况；换能器应能在全程范围内正常升降。

10.3.3现场检测步骤应符合下列规定：1将发射与接收声波换能器通过深度标志分别置于两根声测管中的测点处。

2发射与接收声波换能器应以相同标高（图10.3.3a）或保持固定高差（图10.3.3b）同步升降，测点间距不应大于250mm。

第1篇一、声测管施工准备工作1. 设计审查：在施工前，需对声测管的设计方案进行审查，确保其满足工程需求，并符合国家相关规范。

2. 材料准备：根据设计要求，准备符合质量标准的声测管、连接件、密封材料等。

3. 施工队伍：组建专业的声测管施工队伍，并进行技术交底和安全教育。

4. 施工工具：准备必要的施工工具，如扳手、电钻、切割机等。

二、声测管施工步骤1. 基坑开挖：根据声测管布置图，进行基坑开挖，确保基坑尺寸满足要求。

2. 声测管定位：在基坑内，按照设计要求进行声测管定位，确保其位置准确。

3. 声测管埋设：将声测管按照定位要求进行埋设，确保其垂直度、间距等符合设计要求。

4. 连接件安装：将声测管与连接件进行连接，确保连接牢固。

5. 密封处理：对声测管与连接件接口进行密封处理，防止水分、杂质进入。

6. 填充回填：在声测管周围进行填充回填，确保回填材料密实。

7. 验收检查：对声测管施工进行验收检查，确保施工质量。

三、声测管施工注意事项1. 严格按照设计要求进行施工，确保声测管位置、间距等符合规范。

2. 在施工过程中，注意保护声测管，防止损坏。

3. 声测管埋设时，注意防止碰撞，确保管道垂直度。

4. 连接件安装要牢固，防止因连接不牢固导致管道漏气。

5. 密封处理要到位，防止水分、杂质进入声测管。

6. 施工过程中，注意安全，防止发生安全事故。

7. 施工完成后，及时进行验收检查，确保施工质量。

总之，声测管施工工程是保证工程质量、安全的关键环节。

在施工过程中，要严格按照规范进行操作，确保施工质量，为我国基础设施建设贡献力量。

第2篇声测管施工工程是指在建筑、桥梁、隧道等工程项目中，为了监测和控制噪音传播而设置的一种特殊管道施工。

声测管的主要作用是收集、传输和记录建筑工地及周围环境的噪音数据，为噪音治理和环境保护提供科学依据。

以下是声测管施工工程的基本流程及注意事项。

一、声测管施工工程的基本流程1. 设计阶段在设计阶段，根据工程项目的具体需求和周围环境，确定声测管的类型、数量、位置和规格。

桥梁声测管的用途与埋设方法
桥梁声测管是现不可少的声波检测管，可以检测出一根桩的质量好坏，桥梁声测管是灌注桩进行超声检测法时探头进入桩身内部的通道。

它是灌注桩超声检测系统的重要组成部分，它在桩内的预埋方式及其在桩的横截面上的布置形式，将直接影响检测结果。

因此，需检测的桩应在设计时将声测管的布置和埋置方式标入图纸，在施工时应严格控制埋置的质量，以确保检测工作顺利进行。

桥梁声测管埋设
1、应埋设声测管的工程桩：
①设计桩径小于或等于800mm时不得少于2根声测管；
②桩径大于800mm且小于或等于1600mm时不得少于3根声测管；
③桩径大于1600mm时，不得少于4根声测管；
④桩径大于2500mm时宜增加预埋声测管数量。

2、声测管的规格：采用外径为50mm、壁厚不小于2.5?mm的钢管，底部应下至孔底、上部管口高度同主筋。

3、埋设要求：声测管连接处应光滑过渡，捆扎在钢筋笼内侧，上下口用堵头密封。

4、埋设过程中，须边下管边及时灌注清水。

5、埋设2根声测管的按对称布置，埋设3根。

声测管埋设方案1. 引言声测管是一种用于测量地下岩石或土壤中声波传播速度的仪器。

它的主要应用领域包括地质勘探、工程施工监测以及地震学研究等。

为了正确有效地测量声波传播速度，声测管需要被正确地埋设。

本文将详细介绍声测管的埋设方案。

2. 声测管埋设位置选择声测管的埋设位置选择是一个关键步骤，它直接影响到声波传播速度的准确测量。

以下是一些常见的声测管埋设位置选择原则：•地质特征分析：在选择埋设位置之前，需要进行地质特征分析，确定地下岩石或土壤的结构和性质。

地质特征分析可以通过地质勘探数据和现场勘测来获取。

•声波传播路径：声波在地下岩石或土壤中传播时会发生折射和反射。

为了准确测量声波传播速度，声测管应该被埋设在声波传播路径上的合适位置。

•辅助设备分布：在选择声测管埋设位置时，还需要考虑到周围的辅助设备分布情况，确保声测管能够顺利连接到辅助设备。

3. 声测管埋设方法声测管的埋设方法通常包括以下几个步骤：3.1. 埋设孔准备埋设孔是指用来放置声测管的孔洞。

在进行埋设之前，需要进行以下准备工作：1.确定埋设孔位置：根据前面的声测管埋设位置选择原则，确定埋设孔位置，并标记出来。

2.孔洞预处理：根据地下岩石或土壤的性质，选择合适的方法进行孔洞的预处理。

常见的孔洞预处理方法包括钻孔、挖掘等。

3.2. 声测管安装在进行声测管的安装之前，需要进行以下准备工作：1.声测管准备：将声测管按照需要的长度进行切割，并检查管壁是否有损坏。

2.布线：根据实际需求，布线连接声测管和辅助设备。

确保布线的质量和可靠性。

安装声测管的具体步骤如下：1.填充基底材料：在埋设孔底部填充一定厚度的基底材料，如碎石、细沙等，以提供声测管的稳定基底。

2.安装声测管：将准备好的声测管逐段放入埋设孔中，并将各段声测管连接好。

3.固定声测管：使用固定材料（如水泥、树脂等）将声测管固定在埋设孔中，确保声测管的稳定和牢固。

3.3. 埋设孔封堵在完成声测管的安装后，需要对埋设孔进行封堵，以确保声测管不受外界干扰。

桩基检测管预埋注意事项各桥梁施工队：桥梁桩基施工即将开始，现将桩基检测管预埋注意事项下发你们，请你们认真学习并总结经验:基桩施工单位必须高度重视和严格检测管埋设工作，要加强事前提醒和过程检查控制,确保检测管埋设一次合格。

杜绝检测管堵塞现象,检测管变形，检测管破坏等现象。

1、桩基声波检测管应采用钢管或者钢质波纹管，其内径不宜小于50mm，管壁厚不应小于3mm。

2、检测管下端应封闭，上端应加盖,管内无异物;检测管应绑扎在钢筋笼内侧,不允许采用焊接方式与钢筋笼连接牢固（以免烫伤检测管，在浇筑桩基时，水泥浆进入检测管，造成检测管杜塞或者检测管变形等）;检测管与检测管连接应采用螺纹连接方式进行，连接牢固，密封,有必要时应对连接处做闭水试验，检查是否漏水、漏浆，杜绝连接处断裂和堵管现象；连接处应光滑，不漏水、不漏浆,杜绝检测管变形，如有变形，应对其进行更换。

检测管在预埋时，绑扎结实，避免由于混凝土重力将检测管位移，保证检测管在成桩后相互平行。

3、检测管底部应与钢筋笼底部保持齐平，检测管口应高出桩顶100mm以上，且各检测管管口高度应保持一致，在浇筑混凝土时，随时检查检测管上端是否加盖严实，避免混凝土进入检测管，超声波探头无法正常进入。

4、在破桩头时应保护好检测管，既要防止检测管被破坏，又要防止水泥块、杂物等进入检测管内，影响超声波探头的正常进入。

5、桩径小于2。

5m时埋置3根检测管，检测管成等三角形状分布，管与管之间应相互平行；桩径大于2.5m时埋置4根检测管，检测管成正方形状分布，管与管之间应相互平行。

检测管布置示意图毕都高速T1合同段项目经理部二○一二年八月四日。
