激光刻字机

激光刻字机软件使用说明南京凯旋光电科技有限公司第一章概述1.1 EzCad2国际版软件简介1.1.1 软件简介EzCad2.0国际版软件流畅运行所需计算机硬件环境：EzCad2.0国际版软件是在EzCad2.0软件上进行的一次重大升级，软件完全支持Unicode，所以基本上能支持所有国家的语言。

EzCad2.0国际版软件只能运行在Microsoft Windows XP和VISTA操作系统上。

本手册之后的全部说明均默认为Microsoft Windows XP操作系统。

EzCad2国际版软件安装非常简单，用户只需要把安装光盘中的EzCad2.0国际版目录直接拷贝到硬盘中，然后去除所有文件及文件夹的只读属性即可。

双击目录下的EzCad2.exe文件即可运行EzCad2.0国际版程序。

如果没有正确安装软件加密狗，则软件启动时会提示用户“系统无法找到加密狗，将进入演示模式”，在演示模式下用户只能对软件进行评估而无法进行加工和存储文件。

1.1.2 软件功能本软件具有以下主要功能：●自由设计所要加工的图形图案●支持TrueType字体，单线字体（JSF），SHX字体，点阵字体（DMF），一维条形码和二维条形码。

●灵活的变量文本处理，加工过程中实时改变文字,可以直接动态读写文本文件和Excel文件。

可以通过串口直接读取文本数据。

可以通过网口直接读取文本数据。

还有自动分割文本功能，可以适应复杂的加工情况。

●强大的节点编辑功能和图形编辑功能，可进行曲线焊接，裁剪和求交运算●支持多达256支笔（图层），可以为不同对象设置不同的加工参数●兼容常用图像格式（bmp,jpg,gif,tga,png,tif等）●兼容常用的矢量图形（ai,dxf,dst,plt等）●常用的图像处理功能（灰度转换，黑白图转换，网点处理等），可以进行256级灰度图片加工●强大的填充功能，支持环形填充●多种控制对象，用户可以自由控制系统与外部设备交互●直接支持SPI的G3版光纤激光器和最新IPG_YLP光纤激光器●支持动态聚焦（3轴加工系统）●开放的多语言支持功能，可以轻松支持世界各国语言1.1.3 界面说明●启动界面开始运行程序时，显示启动界面（图1-1），程序在后台进行初始化操作。

激光刻字机原理
激光刻字机利用激光技术实现对物体进行刻字或标记。

其工作原理可以简单描述如下：
1. 激光发射器：激光刻字机内部搭载一台高能量激光发射器。

这个发射器能够产生一束强大而稳定的激光光束。

2. 激光聚焦系统：在激光发射器后方，通常配备了一套激光聚焦系统。

这个系统由透镜、凸透镜、镜片组成，可以将激光光束聚焦成一条非常细小且高能量的光斑。

3. 空气流动系统：为了避免刻字过程中产生的热量对物体造成烧伤，激光刻字机还配备了空气流动系统。

这个系统可以通过喷气将热量迅速散发，保护物体表面不受损。

4. 控制系统：激光刻字机还搭载了一套精密的控制系统。

通过电脑等输入设备，用户可以输入需要刻字的文字、图案或样式。

控制系统通过对激光强度和移动速度的精确控制，将用户输入的文字或图案精确地刻在物体表面。

5. 刻字过程：当用户完成输入后，激光刻字机会根据输入的信息控制激光的照射位置和时间，激光光束被聚焦后会在物体表面上烧蚀掉一层表面材料，从而形成刻字或标记。

总体来说，激光刻字机利用高能量的激光光束，通过精确的控制系统将文字或图案刻在物体表面。

其刻字过程精准而高效，广泛应用于各种物体表面的标记和装饰。

激光打标机常常被人们称之为激光刻字机，激光标记机，激光打码机，终端客户中很多人都称之为激光机。

而在激光行业内，从业者对其描述和分类更加具体，能在客户说出要求后，根据实际情况推荐合适的机型。

激光打标机可以根据核心原理的工作物质或者工作用途进行分类，小编整理相关资料介绍下目前市场几种常见的打标机种类及其作用。

激光打标机经过几十年的发展已经非常成熟，从镀金腔打标机到皮秒打标机，见证了激光打标产业的发展，目前市场上主流打标机分为光纤激光打标机、CO2激光打标机、紫外激光打标机、半导体激光打标机、飞行激光打标机.1、光纤激光打标机：主要应用于：塑胶、电子、金属、陶瓷、烟草等材料上标刻出所需要的文字、图案、条形码等各类图形，光纤激光打标机操作简单便捷打标速度快、清晰等优点，使得企业的生产效率更加高效。

我们常用的脉冲激光器有10W、20W、30W、50W。

2、紫外激光打标机：所应用的行业与光纤激光打标机相同，但打印出来的文字、图案等，会更加精细、清晰，主要应用于企业对文字、图案等要求更高的主品，特别是一些光纤激光打标机无法标刻出所需的效果时紫外激光打标机的特强就体现出来了，因为紫外激光打标机是属于冷光范畴，很多产品光纤激光打标机标刻不出来满意的效果紫外激光打标机一般都能标刻出来。

市面上常用的紫外激光器有3W、5W、7W、8W、10W、15W。

3、二氧化碳激光打标机：CO2激光打标机是用激光束在各种不同的物质表面打上永久的标记。

打标的效应是通过表层物质的蒸发露出深层物质，从而刻出精美的图案、商标、日期、LOGO或者文字，目前CO2激光打标机主要应用于一些要求更精细、精度更高的场合。

应用于食品、药品、酒、电子元器件、集成电路(IC)、电工电器、手机通讯、建材、PVC管材等行业，CO2激光打标机和喷码机比主要优势是没有耗材和永久性.4、端泵激光打标机：主要应用的行业也与光纤激光打标机相同，性能与光纤激光打标机也相近，但它的峰值功率更高。

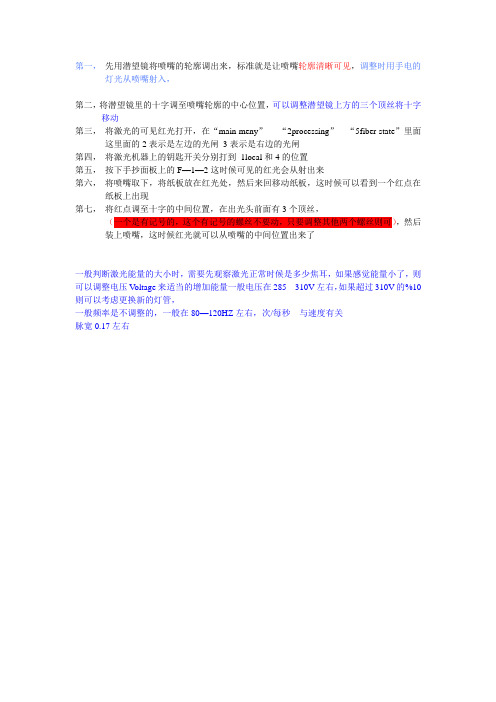

第一，先用潜望镜将喷嘴的轮廓调出来，标准就是让喷嘴轮廓清晰可见，调整时用手电的灯光从喷嘴射入，
第二，将潜望镜里的十字调至喷嘴轮廓的中心位置，可以调整潜望镜上方的三个顶丝将十字移动
第三，将激光的可见红光打开，在“main meny”----“2processing”---“5fiber state”里面这里面的2表示是左边的光闸3表示是右边的光闸
第四，将激光机器上的钥匙开关分别打到1local和4的位置
第五，按下手抄面板上的F—1—2这时候可见的红光会从射出来
第六，将喷嘴取下，将纸板放在红光处，然后来回移动纸板，这时候可以看到一个红点在纸板上出现
第七，将红点调至十字的中间位置，在出光头前面有3个顶丝，
（一个是有记号的，这个有记号的螺丝不要动，只要调整其他两个螺丝则可），然后装上喷嘴，这时候红光就可以从喷嘴的中间位置出来了
一般判断激光能量的大小时，需要先观察激光正常时候是多少焦耳，如果感觉能量小了，则可以调整电压Voltage来适当的增加能量一般电压在285---310V左右，如果超过310V的%10则可以考虑更换新的灯管，
一般频率是不调整的，一般在80—120HZ左右，次/每秒与速度有关
脉宽0.17左右。

激光打标机知识大全一、定义激光打标机（laser marking machine）也称作“激光喷码机、激光刻字机、激光机、镭雕机、镭射机、激光打码机、激光雕刻机、激光标记机、激光标刻机、激光镭雕机、激光镭射机、激光打号机”，是用激光束在各种不同的物质表面打上永久的标记。

打标的效应是利用高能量密度的激光对工件进行局部照射，表层物质的物理蒸发露出深层物质，或者是通过光能导致表层物质的化学物理变化而"刻"出痕迹，或者是通过光能烧掉部分物质，显出所需刻蚀的图案、文字。

LASER 这个词由Light Amplification by Stimulated Emission of Radiation的首字母缩写而来。

L= Light（光）: CO2: 10600nm /9300 nm FIBRE: 1064 nmA= AMPLIFIED（放大的）S= STIMULATED（受激发的）E= EMISSION（发射）R= RADIATION（辐射、放射物）二、激光打标加工的原理1、基本原理：由激光器发出的激光经过一系列的处理，经透镜聚焦后将能量高度集中在一个很小的范围，使表面材料瞬间熔融，甚至气化，通过控制激光在材料表面的路径，从而形成需要的图文标记。

根据材料性质的不同（如熔点、沸点、产生化学变化的温度），工件将会发生一系列的物理或化学变化，比如融化、气化、生成氧化物、变色等等。

这就是激光加工的原理。

2、公认原理：冷加工：具有很高负荷能量的光子，能够对材料或周围介质内的修改，至使材料发生非热过程破坏。

因为采用的是低温，箱底热烧蚀温度更低，因此不产生“热损伤”副作用达到冷剥离，因而对被加工表面的里层和附近区域不产生加热或热变形等作用，也不会对工件造成烧灼、黑边、变形等问题。

绿光打标机与紫外激光打标机就属于冷加工。

热加工：采用高能量激光束照射工件表面，材料表面吸收激光能量，在照射区域内产生热激发过程，从而使材料表面（或涂层）温度上升，产生变态、熔融、烧蚀、蒸发等现象。

激光刻字机操作规程激光刻字机是一种利用激光束进行雕刻、切割、打标等工艺的设备。

它采用高能量密度的激光束，通过对工件表面进行照射和加工，实现对工件的刻画和雕刻。

激光刻字机广泛应用于制造业、工艺品加工、珠宝加工、医疗器械加工等领域。

下面是激光刻字机操作规程的详细解释：一、操作前准备1.检查设备是否正常，包括电源、水冷系统、气路系统等，确保设备处于正常工作状态。

2.检查激光刻字机的加工平台是否清洁，如果有灰尘或杂物，应及时清理。

3.检查激光刻字机的镜片和透镜是否干净，如有污渍应及时清洗。

4.检查激光刻字机的刻字软件是否正常，如有异常情况应及时处理。

二、操作流程1.打开激光刻字机的电源，启动设备，等待设备自检完成。

2.将需要加工的工件放置在加工平台上，并调整工件的位置和方向。

3.根据工件的材质和要求，选择合适的刻字参数，包括激光功率、加工速度、扫描次数等。

4.在刻字软件中输入需要刻字的文字或图案，并进行调整和编辑。

5.将刻字参数和刻字内容发送到激光刻字机中，开始加工。

6.在加工过程中，注意观察加工情况，如有异常情况应及时停止加工并处理。

7.加工完成后，关闭激光刻字机的电源，清理加工平台和设备表面。

三、安全注意事项1.激光刻字机是一种高能设备，操作前必须穿戴好防护眼镜和防护手套。

2.在操作过程中，严禁将手或其他物品伸入设备内部，以免造成伤害。

3.加工过程中应保持设备周围的环境清洁，避免灰尘和杂物进入设备内部。

4.加工过程中应保持设备稳定，避免设备震动或移动。

5.加工完成后，应及时清理设备和加工平台，避免污染和损坏。

总之，激光刻字机是一种高精度、高效率的加工设备，操作前必须进行充分的准备和安全措施，以确保加工质量和操作安全。

激光雕刻机的结构和工作原理激光雕刻机是一种将计算机中的图像或文字通过激光焊接在不同材质表面上的设备。

与传统机械雕刻不同，激光雕刻机由于是使用激光进行雕刻，因此具有高精度、高速度等优点，广泛应用于纪念品、礼品、宣传品等行业。

这里将介绍激光雕刻机的结构和工作原理。

激光雕刻机的结构激光雕刻机主要由以下四个部分组成：1. 激光器激光器是激光雕刻机的核心组件，用于产生一束聚焦到几乎可见的小点的高能量激光束。

激光器中的气体分子被激发时，将能量释放出来，将电子从低能级跃迁到更高能级。

当电子回到低能级时，会释放出一束光。

激光器中的放大介质包括CO2、Nd:YAG等，它们在激光材料中有不同的激发方法。

2. 控制系统激光雕刻机的控制系统主要由计算机、运动控制卡、马达、传感器以及运动系统等组成。

计算机下达指令后，会通过运动控制卡将指令发送给运动系统，运动系统会驱动马达完成对工件的运动，马达的位置信息会通过传感器返回至运动控制卡进行反馈。

3. 光路系统激光雕刻机中的光路系统主要由反射镜以及凸透镜等组成，其功能是将激光发生器发出的光束反射、折射和聚焦，传送到要处理材料表面。

通过调整凸透镜的位置和倾斜角度，可以使激光束成为一个尖锐的光点，保证刻画的效果可以满足要求。

4. 工作台工作台是激光雕刻机的基础，可以分为标准固定工作台与真空吸附工作台两种。

其主要功能是固定要雕刻加工的物品，并使其与激光束相对应，在或纸、塑料、木、皮革、织物等材质上进行刻画。

激光雕刻机的工作原理激光雕刻机将计算机中的文字或图像设计，根据设计要求选择不同的激光适配器，然后必须使工作板最佳位置。

然后开启激光照射工件，激光束成层次状地照耀于工作板之上，通过激光的高温烧蚀的方式进行凸起和微观断裂，使被雕刻平面上出现文字、图案或图像。

激光刻画的原理是通过控制遮光板人机放置在工艺头两侧的，然后在工艺头两侧开一些罅隙，以便激光穿过罅隙照射到工件平面发生酸蚀，即所谓的点蚀(Keyhole)或拓个洞(Hole drilling)。

激光雕刻机操作手册一、前言激光雕刻机是一种利用激光技术进行雕刻和切割的先进设备。

它能够在各种材料上精确地制作出复杂的图案、文字和形状，广泛应用于工业生产、艺术创作、标识制作等领域。

为了确保您能够安全、正确地操作激光雕刻机，充分发挥其性能，请仔细阅读本操作手册。

二、设备概述1、激光雕刻机的组成部分激光发生器：产生高强度的激光束。

控制系统：包括电脑软件和硬件，用于控制激光的输出、运动轨迹等参数。

机械运动系统：确保工作平台的精准移动。

冷却系统：防止设备过热，保证正常运行。

2、工作原理激光雕刻机通过电脑控制激光束的强度、聚焦和运动轨迹，使材料表面在高能量激光的作用下发生气化、燃烧或熔化，从而实现雕刻和切割的效果。

三、安全注意事项1、激光辐射激光具有较强的辐射，避免直接注视激光束，操作时务必佩戴防护眼镜。

2、防火激光雕刻过程中可能产生火花和高温，周围环境应避免易燃物，并配备灭火器。

3、电气安全确保设备接地良好，避免触电事故。

4、通风工作区域应保持良好的通风，排除有害气体和烟尘。

5、人员培训操作人员必须经过专业培训，了解安全操作规程。

四、设备安装与调试1、安装环境要求平稳的地面，避免震动。

温度适宜，避免过热或过冷。

干燥、清洁的空间，防止灰尘进入设备。

2、安装步骤将设备放置在预定位置，调整水平。

连接电源、数据线等线路。

安装冷却系统，并确保其正常工作。

3、调试打开设备，进行初始化设置。

校准激光束的焦点和位置。

测试机械运动系统的精度和稳定性。

五、操作流程1、准备工作选择合适的材料，并将其固定在工作平台上。

打开电脑，启动激光雕刻软件。

2、设计图形在软件中绘制或导入需要雕刻的图形。

设置雕刻参数，如激光功率、速度、深度等。

3、发送指令确认设计无误后，将雕刻指令发送给激光雕刻机。

4、监控雕刻过程在雕刻过程中，密切观察设备运行情况，如有异常及时停止。

5、完成雕刻雕刻完成后，关闭激光雕刻机和电脑软件。

六、常见问题及解决方法1、雕刻效果不理想检查激光功率和速度设置是否合适，进行调整。

激光刻字机操作规程激光刻字机是一种常见的应用于工业生产和个人创作中的设备，它能够通过高能量激光束在各种材料上进行精准的刻字、切割和雕刻。

为了确保操作安全、提高工作效率和保证刻字质量，我们需要遵循一定的操作规程。

本文将为您详细介绍激光刻字机的操作规程。

一、操作前准备在操作激光刻字机之前，必须要进行一系列的准备工作，以确保安全和操作的顺利进行。

1.检查设备首先，检查设备是否正常工作。

确认电源和水冷系统连接正常，并检查刻字机主机、激光头和镜片是否存在损坏。

如发现异常情况，应及时通知维修人员处理。

2.佩戴防护装备操作激光刻字机时，必须佩戴个人防护装备，包括防护眼镜、防护手套和防护服。

这样可以有效保护操作人员的安全，防止激光辐射对皮肤和眼睛的伤害。

3.清理工作区域清理工作区域是为了防止杂物干扰操作。

将工作台面上的杂物清除干净，确保刻字机周围的环境整洁。

二、激光刻字机操作步骤1.打开电源按下电源开关，启动激光刻字机。

在确认设备运行正常后，进行下一步操作。

2.确定刻字内容根据需要刻字的对象和要求，设计确定刻字内容，并将其输入电脑。

3.设置刻字参数根据要刻字的材料和要求，设置刻字参数，包括激光功率、刻字速度和扫描模式等。

确保参数设置正确，以获得理想的刻字效果。

4.固定材料将需要刻字的材料固定在刻字机的工作台上，使用夹具或者其他固定装置，确保材料不会因为震动而移动。

5.运行刻字程序启动电脑上的激光刻字软件，运行刻字程序。

在确认刻字机和电脑的连接正常后，点击“开始刻字”或类似按钮，开始刻字。

6.监控刻字过程在刻字过程中，操作人员需要时刻关注刻字效果和运行情况。

如果发现刻字出现偏差或材料移动，应立即停止刻字，检查并重新调整。

7.完成刻字任务当刻字完成后，关闭刻字软件和电脑。

关闭激光刻字机，并将固定的材料取下。

三、操作注意事项1.注意安全操作激光刻字机时，应禁止站立在激光束路径上，以免激光辐射对人体造成伤害。

同时，刻字机工作时会产生热量和有毒气体，因此操作人员必须注意空气流通和通风环境，保持操作区域的安全。

激光刻字机的维护知识激光刻字机作为一种高精度、高效率的雕刻设备，在各行各业都有广泛的应用。

为了保障激光刻字机的正常运行，延长设备的使用寿命，需要掌握一些基础维护知识。

下面我们将从常见故障和解决方法、保养维护以及安全操作等方面介绍激光刻字机的维护知识。

常见故障和解决方法切割不干净激光刻字机切割不干净可能是由于镜头、镜片上的灰尘或污渍导致的。

此时可以先拆下镜头、镜片进行清洗，保持其清洁干净。

故障报警激光刻字机开启后，如不能正常启动，可能是故障报警导致的。

此时可以逐项检查激光管、风扇、电路板等部件是否损坏，排除故障，重新开机使用。

制作速度慢激光刻字机在制作图案时，速度过慢可能是由于切割功率不足或加工条件不佳导致的。

此时可以调整切割功率或调整加工条件，提高制作速度。

保养维护激光管的保养保养激光管的关键在于保持其长期的使用寿命。

激光管在使用后，需要对其进行冷却处理，避免热度对激光管的损坏。

同时，还需要对激光管进行定时的清洁、更换、维护等操作，减少使用中可能出现的问题。

电机的保养电机在使用中也需要定期的维护保养，尤其是在高负荷情况下更需要加强保养。

对于电机，需要定期进行检查，清理其内部的电机碎片、灰尘等，清洗电气油并替换黄胶带，从而保证电机运转的顺畅稳定。

光学元件的保养激光刻字机中的光学元件很容易受到灰尘或者碎片的污染，导致切割效果降低。

因此，需要定期抽真空清洁机器内部，保持光学元件的干净，减少光污染，提高切割质量。

安全操作在操作激光刻字机时，需要注意以下安全要求：•必须安装适配器，并要求保证适配器的质量和配合度。

•应先了解设备的使用操作规程、工作原理、注意事项以及维护保养方法。

•通过对激光输入、输出、电机、传感器和电脑控制等各方面的检查，确保整个系统安全可靠、功能正常。

•调整设备视角时，要慢慢调整，以免错觉时击碰或伤害到其他人的安全。

•长时间工作机器温度会升高，如果发现急速升温、出现烟雾等情况时，应立即停机检查，确保设备不会迅速损坏或产生危险。
