激光刻字机调试

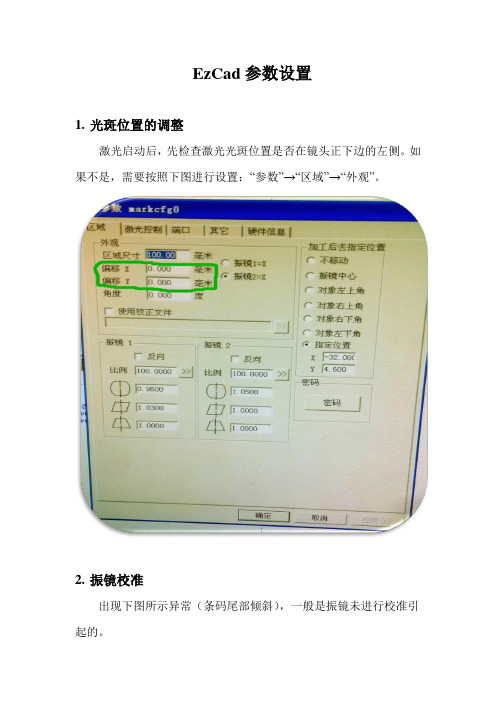

EzCad参数设置
1.光斑位置的调整
激光启动后，先检查激光光斑位置是否在镜头正下边的左侧。

如果不是，需要按照下图进行设置：“参数”→“区域”→“外观”。

2.振镜校准
出现下图所示异常（条码尾部倾斜），一般是振镜未进行校准引起的。

振镜校准设置：“参数”→“区域”→“振镜”
画一矩形并用红光指示，观察红光形状。

按照下图参数进行设置，直到红光显示图形与所画矩形相似。

3.激光延时设置
条码的源码边缘部分打印不清楚属于激光延时设置问题。

按如下参数进行设置：
条码的白条上下边缘出现多余的零星斑点属于末点补偿设置问题。

按如下参数进行设置：“高级”→“末点补偿”
4.条码基础参数的设置
根据实际情况进行相关参数的调整。

参考如下：。

模具激光刻字操作方法
使用激光刻字技术对模具进行刻字操作方法如下：
1. 准备工作：确认需要刻字的模具放置在激光刻字机的工作台上，调整好刻字位置和角度。

2. 调整刻字参数：根据刻字要求和模具材质，调整激光功率、频率、速度等参数，以确保刻字效果和清晰度。

3. 设定刻字内容：使用激光刻字机的控制软件，输入需要刻字的内容，可以是文字、图案或者标识符号等。

4. 执行刻字操作：确认好刻字参数和内容后，启动激光刻字机进行刻字操作。

激光束在模具表面进行运动，以非接触的方式刻出所需的文字或图案。

5. 检验刻字结果：刻字完成后，可以进行目视检查或使用放大镜等工具检查刻字结果，确保刻字效果符合要求。

6. 清洁和保养：刻字完成后，及时清理刻字机、模具和周围工作区域，确保刻字机的正常运行和模具的清洁。

注意事项：
- 激光刻字操作需要严格按照安全规范进行，避免激光对人体或其他物体造成伤害。

- 在操作过程中，密切注意激光刻字机的运行状态和刻字效果，及时调整参数和修正。

- 对于特殊材质或形状的模具，可能需要进行一些特殊处理或调整刻字参数，以获得更好的刻字效果。

- 在刻字之前，最好对模具进行清洗和研磨处理，以确保刻字表面光洁平坦，提高刻字效果和精度。

激光印字机操作规程
《激光印字机操作规程》
激光印字机是一种高效、精确的印字设备，广泛应用于食品包装、医药包装、电子产品等行业。

为了确保激光印字机的正常运行和安全操作，制定了以下操作规程：
一、操作前的准备工作
1. 检查机器外观，确保无损坏和松动部分。

2. 检查机器连接线路，确认接触良好。

3. 检查激光器和镜片，确保清洁和无划伤。

4. 检查耗材，如墨水、纸张等，确保充足。

二、机器开机和调试
1. 打开电源开关，待机器自检完成后，可进行下一步操作。

2. 在电脑端选择需要印字的内容，并进行调试确认。

3. 调整激光头的位置和焦距，确保印字质量。

三、操作流程
1. 将待印物品放置在印字平台上，保证平整稳固。

2. 启动印字机，确认激光头位置无误后，开始印字。

3. 在印字过程中，严禁随意触碰激光头或其他部件。

四、操作结束
1. 印字完成后，关闭机器电源开关。

2. 清理印字平台和激光头周围的杂物和墨水溅出物，保持机器清洁。

五、注意事项
1. 长时间不使用时，及时关闭电源并清洁机器。

2. 使用过程中，防止过度疲劳操作，注意休息。

3. 如有故障或异常情况，需及时报修或维护。

通过严格遵守《激光印字机操作规程》，可以确保激光印字机的安全运行，提高印字质量，延长设备的使用寿命。

希望所有操作人员能够严格执行操作规程，做到安全生产，提高工作效率。

磨石刻章机，印章机，电脑刻章机，电脑印章机，激光印章机，激光刻章机光路调整1、先保证从激光管发出的光束入射在1＃反射镜的中心。

2、在2＃反射镜前贴上双面胶纸,将横梁移至最靠近激光管的位置，按点射（控制适当的光强），打上一个标记(特别注意：为防止激光辐射伤人，请先用一块纸板测试出光斑的大概位置，然后再进行调整)。

3、逐渐将横梁移至离激光管最远的位置，按点射，打上一个标记。

4、如果两个标记不重合，调整1＃反射镜(旋拧镜架后面的螺丝)，使这两个标记中心重合。

5、反复第二步至第四步，直至两个标记中心完全重合。

6、在3＃反射镜前贴上双面胶纸，将小车(激光头)移至最靠近2＃反射镜的位置，按点射（控制适当的光强），打上一个标记。

7、逐渐将激光头（小车）移至离2＃反射镜最远的位置，按点射(最好先用一块纸板，先测出光斑的大概位置，以防伤人)，打上一个标记。

8、如果两个标记不重合，调整2＃反射镜，使这两个标记中心重合。

9、反复第六步至第八步，直至两个标记中心完全重合。

10、在3＃反射镜前面的入光孔上贴上双面胶，点射，打上标记。

如处在中心，则合格。

11、若激光未落在入光孔的中心，本图落点偏上和偏外。

上下偏差：只能将激光管抬高或降低。

里外偏差：只能将激光管向里或向外调整。

在本图中，必须降低激光管，然后，从第一步开始全部重新调整。

垂直度调整1、光路四点调重合,且将激光调到3#反射镜中间2、通过调整3#反射镜上的3个铜螺丝让激光从喷气孔的中间通过3、如果左右有稍许偏差,调整3#头座向左或向右使光路垂直4、如果前后有稍许偏差,一般是因为3#头座本身有偏差导致,更换重新调整光路垂直度即可.选磨石激光刻章机产品质量稳定可靠，售后服务有保障！我们承诺让每一位拥有磨石雕刻机的用户买的安心，用的省心，售后服务保证让您放心！。

激光刻字机操作规程激光刻字机是一种利用激光束进行雕刻、切割、打标等工艺的设备。

它采用高能量密度的激光束，通过对工件表面进行照射和加工，实现对工件的刻画和雕刻。

激光刻字机广泛应用于制造业、工艺品加工、珠宝加工、医疗器械加工等领域。

下面是激光刻字机操作规程的详细解释：一、操作前准备1.检查设备是否正常，包括电源、水冷系统、气路系统等，确保设备处于正常工作状态。

2.检查激光刻字机的加工平台是否清洁，如果有灰尘或杂物，应及时清理。

3.检查激光刻字机的镜片和透镜是否干净，如有污渍应及时清洗。

4.检查激光刻字机的刻字软件是否正常，如有异常情况应及时处理。

二、操作流程1.打开激光刻字机的电源，启动设备，等待设备自检完成。

2.将需要加工的工件放置在加工平台上，并调整工件的位置和方向。

3.根据工件的材质和要求，选择合适的刻字参数，包括激光功率、加工速度、扫描次数等。

4.在刻字软件中输入需要刻字的文字或图案，并进行调整和编辑。

5.将刻字参数和刻字内容发送到激光刻字机中，开始加工。

6.在加工过程中，注意观察加工情况，如有异常情况应及时停止加工并处理。

7.加工完成后，关闭激光刻字机的电源，清理加工平台和设备表面。

三、安全注意事项1.激光刻字机是一种高能设备，操作前必须穿戴好防护眼镜和防护手套。

2.在操作过程中，严禁将手或其他物品伸入设备内部，以免造成伤害。

3.加工过程中应保持设备周围的环境清洁，避免灰尘和杂物进入设备内部。

4.加工过程中应保持设备稳定，避免设备震动或移动。

5.加工完成后，应及时清理设备和加工平台，避免污染和损坏。

总之，激光刻字机是一种高精度、高效率的加工设备，操作前必须进行充分的准备和安全措施，以确保加工质量和操作安全。

激光刻字机操作规程激光刻字机是一种常见的应用于工业生产和个人创作中的设备，它能够通过高能量激光束在各种材料上进行精准的刻字、切割和雕刻。

为了确保操作安全、提高工作效率和保证刻字质量，我们需要遵循一定的操作规程。

本文将为您详细介绍激光刻字机的操作规程。

一、操作前准备在操作激光刻字机之前，必须要进行一系列的准备工作，以确保安全和操作的顺利进行。

1.检查设备首先，检查设备是否正常工作。

确认电源和水冷系统连接正常，并检查刻字机主机、激光头和镜片是否存在损坏。

如发现异常情况，应及时通知维修人员处理。

2.佩戴防护装备操作激光刻字机时，必须佩戴个人防护装备，包括防护眼镜、防护手套和防护服。

这样可以有效保护操作人员的安全，防止激光辐射对皮肤和眼睛的伤害。

3.清理工作区域清理工作区域是为了防止杂物干扰操作。

将工作台面上的杂物清除干净，确保刻字机周围的环境整洁。

二、激光刻字机操作步骤1.打开电源按下电源开关，启动激光刻字机。

在确认设备运行正常后，进行下一步操作。

2.确定刻字内容根据需要刻字的对象和要求，设计确定刻字内容，并将其输入电脑。

3.设置刻字参数根据要刻字的材料和要求，设置刻字参数，包括激光功率、刻字速度和扫描模式等。

确保参数设置正确，以获得理想的刻字效果。

4.固定材料将需要刻字的材料固定在刻字机的工作台上，使用夹具或者其他固定装置，确保材料不会因为震动而移动。

5.运行刻字程序启动电脑上的激光刻字软件，运行刻字程序。

在确认刻字机和电脑的连接正常后，点击“开始刻字”或类似按钮，开始刻字。

6.监控刻字过程在刻字过程中，操作人员需要时刻关注刻字效果和运行情况。

如果发现刻字出现偏差或材料移动，应立即停止刻字，检查并重新调整。

7.完成刻字任务当刻字完成后，关闭刻字软件和电脑。

关闭激光刻字机，并将固定的材料取下。

三、操作注意事项1.注意安全操作激光刻字机时，应禁止站立在激光束路径上，以免激光辐射对人体造成伤害。

同时，刻字机工作时会产生热量和有毒气体，因此操作人员必须注意空气流通和通风环境，保持操作区域的安全。

博奥激光机基本调试说明一、安装1.支架安装（省略）；2.线路连接：将USB直通线一端连接激光机控制线USB口，另一端连接工控机USB口，同时将附带的USB加密狗优盘插入工控机USB口；3.安装传感器：将传感器两根光纤插入传感器的控制器插口处，并扣紧锁扣，并固定传感器支架及位置；4.平行度：安装时注意观察，调节打码皮带与激光机打的平行度，查看激光机打标头与皮带的平行情况，其中包括调节激光机支架底座的4个脚；二、调试1.驱动安装：打开激光机、工控机电源，此时电脑提示对硬件设备需要安装驱动，依次打开打标机驱动→Dog_Driver→双击进行安装；也可参照安装说明进行；2.打标文件创建编辑：（1）打开找到软件目录下应用程序，双击进入打标程序软件界面；（2）创建打标模板：进入标题栏选项卡，进入绘图如：添加保质期，日期为例双击文本出现鼠标光标字样，移动光标单击空白区域，出现以下字样，对文本进行编辑然后应用修改（同时可修改需要的字体）：效果：工具栏中还有各种时钟格式等可以根据需要进行添加，添加后此时间会根据电脑的系统时间进行改变。

效果：3.参数配置：参数配置有，标刻参数和系统参数，标刻参数主要是调整激光机打标的功率、速度等，参数F3内参数，主要是调整，打标方向，延时，飞行标刻模式等。

参数F3其中标刻延时主要是延时打标信号参数，根据需要设置；在调整打标焦距时，勾选飞行标刻，点击打标，此时激光机处于重复打标状态，此时可调节升降机构，对打标焦距进行调试，已达到理想效果。

如需要恢复静态打标模式，请清除勾选即可。

根据需要调节打标速度、功率、频率，点击高级选项进入跳转速度调节（静态打标状态下清除飞行标刻，同时线条速度将为0）4.打标界面、红光、标刻功能（1）红光状态下，可预览打标范围、位置，可利用此功能，调节打标位置和打标内容范围大小；（2）在连续打标状态下，可先勾选连续加工，再点击标刻，激光机将处于待触发打标状态，此时物体经过传感器触发激光机将进行打标，同时适用于连续生产状态下使用。

激光打标刻字操作方法
激光打标刻字操作大致分为以下几步：
1. 准备工作：确保工作区域干净整洁，将需要刻字的物体放置在激光打标机的工作台上，并调整好物体与激光打标机之间的距离。

2. 软件设置：根据需要将需要刻字的内容输入到激光打标机的控制软件中，可以选择字体、字号、位置等参数。

也可以使用现有的模板和图案进行刻字。

3. 校准定位：通过激光打标机的控制软件，将激光束调整到适合的位置，并确保刻字内容与物体表面对齐。

调整好后，锁定激光束的位置。

4. 确定刻字参数：根据刻字物体的材质和需要的效果，选择合适的激光功率、扫描速度等参数。

一般情况下，刻字深度越深，需要选择较大的功率和较慢的扫描速度。

5. 开始刻字：确认好所有的设置后，点击软件上的“开始”按钮，激光打标机开始进行刻字操作。

在刻字过程中，保持工作区域安全，不要随意触碰激光束。

6. 完成刻字：一旦刻字完成，激光打标机会自动停止。

将刻字的物体从工作台上取下，检查刻字结果是否符合要求。

注意事项：
- 在进行激光打标刻字操作时，要佩戴好防护眼镜，以避免激光束对眼睛造成伤害。

- 根据不同的材料，可能需要调整激光功率、扫描速度等参数，以获得最佳的刻字效果。

- 在激光打标刻字过程中，要避免扫描头与刻字物体之间的碰撞或摩擦，以免损坏设备。

安装环境严禁将刻绘机安装到如下环境中工作：1.有粉尘产生的环境中2.有震动的环境中3.有强烈电磁干扰的环境中4.淋雨雪的环境中5.阳光直射的环境中6.潮湿的环境中刻绘机安装首先确定机器的安装地点地面要平整，并且前后要有足够的空间。

在将机器包装箱打开并确认附件齐全后，就可以进行机器的安装工作：1.将支架横梁和送纸轴取出；2.将配件袋取出打开；3.将机器及软件取出放到一边；4.将底部的支架腿包装盒取出后打开；5.用配件袋所配螺丝按下列图示将刻绘机支架安装好，两边上支架横梁的螺丝先不要紧住；6.将机器安放到装好的支架上，用所配螺丝将机器与支架固定好；7.将两边支架横梁螺丝紧固住；8.最后将机器底板上左右各一条黑线用所配螺丝拧到左右支架腿上方支撑板侧面相应的螺丝孔上；9.用数据线将刻绘机与电脑连接；10.将电源线插到有地线的三芯插座内（如无地线，则必须将机器底板螺丝用2.５mm²以上铜线连到可靠接地点上，否则，有可能会导致操作人员受到电击或将线路板或接口烧坏）；至此，机器安装结束。

易空间高端USB刻字机文泰设置说明1正确安装文泰2009后，打开软件，在“其他”选项中选择“支持HPGL 指令刻字机”2请先确认机器与电脑相连的串口的端口号，可以到计算机的设备管理器里进行查看如图，以COM1为例设置端口参数，点击，详细设置确认机器上的波特率与串口传输速率相同；机器的波特率设置是“38.4K”，流式控制选择”RTS/CTS”；如下图所示：设置完成点击确定，然后点击“修改”，再点击“取消”，这样串口参数就设置好了3根据电脑先正确安装随机提供的文泰USB驱动程序；确认安装连接好后，先到设备管理里查看，如图：显示USB Printing Support，确认电脑认到机器的USB口，如上图所示设置机器型号，在“其他”选项中选择“支持HPGL指令刻字机”。

Win7系统会显示USB支持打印在文泰的端口选择里选择USB001，一般默认都是USB001;或者，要是之前你的电脑连接过其他的打印设备的话，可能会有USB002，USB003...可以通过打印机传真机里面的端口查看，确认，排除你的现有设备占用的端口，没有设置机器的端口就是刻字机设置的端口USB驱动安装说明（连接机器与电脑驱动）打开USB驱动如图双击打开如图根据电脑系统:XP系统和win7系统32位的选择Win7系统64位的请选择以win7系统32位的为例，双击打开如图选择进行安装，打开如图点击进行安装，打开如图点确定即驱动安装完成右击空白处选择“服务器属性”然后点击“端口”，查看如果安装了随机所带的打印驱动，就把生成的打印机的端口设为之前确认的端口，一般默认是USB001，如图：如果没有安装打印驱动，就添加一个打印机，把端口设置成确认的机器的端口，如图：波特率和流式控制控制的选择与串口线连接的设置相同。

激光雕刻机操作指南及其故障处理方法一、加工工件加工文件编排完毕后即可选择加工位置，并使用软件高速加工速度、加工强度及加工精度。

如进行影像加工，还要设制相应的网格，调整结束后先输出边框，以确定工件在台面上的位置，然后放置工件，工件放好后按软件中的输出（打印）键，并等待激光雕刻机接收文件，雕刻机接收到文件后便可按开始键进行曲红光定位（红光定位：正式加工前打开机盖，按开始键进行文件输出，此时激光管不发射激光，可观察加工位置是否准确，以避免因定位不准产生废品），然后再按开始键加工。

注意事项(1)使用自动测焦时，要注意自动测焦棒必须紧固，否则工作台面将顶到激光头，并使其脱离轨道。

(2)激光雕刻机在工作时，禁止打开机盖(顶盖及前盖)，否则将停止激光发射，影响加工质量。

(3)加工工件时，必须打开排烟及吹烟设备，以避免烟尘污染聚焦镜片和反射镜片，否则将影响镜片聚焦和反射，从而间接影响加工强度，加工精度。

(4)加工木质、纸质工件时，必须密切注意加工速度和加工强度，避免因速度过慢，强度过高而产生火焰。

火焰将损坏聚焦镜片，轻者影响加工强度、加工精度，重者机器将无法使用。

(5)对于初期使用者进行不规则工件加工时，必须首先进行红光定位，以确定加工位置是否准确无误，否则容易产生废品。

(6) 加工薄木板、纸板等易变形材料时，要调整变形幅度使水平差小于1毫米，以避免焦距差过大，影响加工精度。

加工纸张时要将纸张固定，避免工作时发生位移。

切割纸时，尤其是质松软的纸(宣纸、毛边纸)，可先将其叠放15—20张，用水浸湿、整平后，再进行切割。

这样可提高工作效率，同时避免因材料燃烧而出现的危险。

(7)进行切割加工时，要使工件架离工作台面2厘米以上，避免激光反射后地工件背面造成损坏，产生废品。

(8)反射镜片及聚焦镜片的清洁：两手指捏住反射镜片，另一只手用照相镜头清洁纸蘸清洁液，轻轻拖曳过镜片表面，禁止用手指压迫镜面避免划伤；或用棉签蘸取照相镜头清洗液轻轻擦拭聚焦镜头直至光洁。
