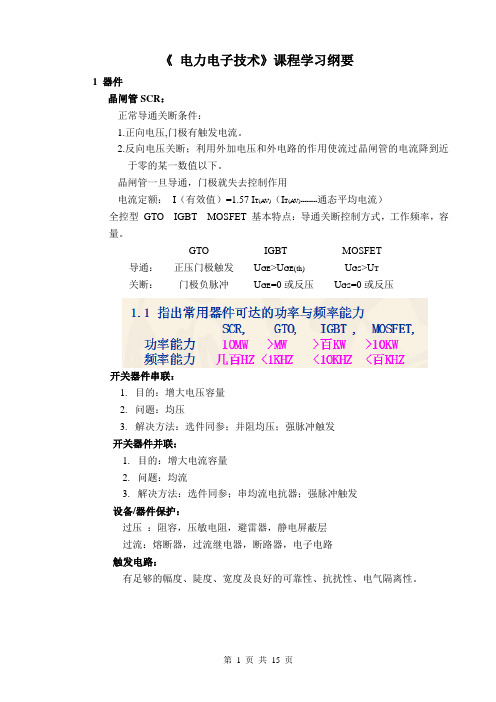

《电力电子技术》课程学习纲要1 器件晶闸管SCR：正常导通关断条件：1.正向电压,门极有触发电流。
2.反向电压关断；利用外加电压和外电路的作用使流过晶闸管的电流降到近于零的某一数值以下。
晶闸管一旦导通，门极就失去控制作用电流定额：I（有效值）=1.57 I T(A V)（I T(A V)--------通态平均电流）全控型GTO IGBT MOSFET 基本特点：导通关断控制方式，工作频率，容量。
GTO IGBT MOSFET导通：正压门极触发U GE>U GE(th)U GS>U T关断：门极负脉冲U GE=0或反压U GS=0或反压开关器件串联：1.目的：增大电压容量2.问题：均压3.解决方法：选件同参；并阻均压；强脉冲触发开关器件并联：1.目的：增大电流容量2.问题：均流3.解决方法：选件同参；串均流电抗器；强脉冲触发设备/器件保护：过压：阻容，压敏电阻，避雷器，静电屏蔽层过流：熔断器，过流继电器，断路器，电子电路触发电路：有足够的幅度、陡度、宽度及良好的可靠性、抗扰性、电气隔离性。
2．整流电路单相全控整流电路R ，RLE负载整流计算波形R：Ud=0.9U2[cosα+1]/2Id=Ud/R加串L：Ud=0.9U2cosαId=Ud/RI2=IdRLE：Ud=0.9U2cosαId= (Ud-E)/r三相全控整流电路RLE负载整流逆变计算波形Ud=2.34U2cosαId=(Ud-E)/(R+Rx) U*U*=Ud-Rx*IdP=U*Idλ=0.955cosα轻载断流影响:平均值Ud增大；断流升压对电机调速不利----相当出现电压扰动。
控制角α输出Ud与功率因数关系：α越小，Ud越高，功率因数λ越高。
单相三相全波整流器时交直流侧谐波（次数）单相：交流侧----- n=2k+1=3,5,7…谐波直流侧-----2倍次谐波（α=0︒）三相：交流测-----n=6k±1=5,7,11...次谐波直流侧-----6倍次谐波（α=0︒）α不为0︒-------α越近90︒谐波幅值越大交流漏感影响：出现换相重叠角γ，整流输出电压平均值U d降低。
发电厂及变电站电气部分一、填空题（本大题共10分，共 10 小题，每小题 1 分）1. 普通限流电抗器的基本参数有额定电压、额定电流、动稳固电流、热稳固电流和 ______ 。
2. 电压互感器常用的接线形式有单相式、 ______ 式和 ______ 式。
3. 在电网电压较高、开断电流较大的情况下，均可能在断口间形成 ______ 。
4. 电弧的伏安特性是指在一定的长度l下，电弧 ______ 与电弧 ______ 的关系。
5. 限流电抗器串接于电路中， ______ 短路总阻抗以限制短路电流。
6. 电气设备设计制造的允许长期工作电压最大值可达其额定电压的 ______ 倍。
7. 开关电器主要研究 ______ 问题。
8. 电流互感器的标称变比就是其 ______ 电流比。
9. 由于三相交流电气设备的每相结构一般是相同的，所以电气主接线图以______ 表示。
10. 向二次系统提供一次系统电流信号的互感器称为 ______ 互感器。
二、名词解释题（本大题共20分，共 5 小题，每小题 4 分）1. 核电厂2. 电弧3. 厂用电率4. 短时发热5. 额定电流三、绘图题（本大题共20分，共 1 小题，每小题 20 分）绘出两进两出双母线单断路器带旁路接线，并说明用旁路断路器代替出线断路器不停电检修的操作顺序。
四、计算题（本大题共30分，共 2 小题，每小题 15 分）1. 已知某变电站6kV母线导体型号为LMY-100×10矩形导体，三相平放，相间距为25cm，跨距为120cm，额定环境温度θe=25℃，长期发热允许温度θg.xu=70℃。
6kV母线三相短路电流I"=I∞=14kA，i ch=35.6kA，短路持续时间t d=0.5s。
设环境温度θ0=30℃，试用工程条件校验6kV母线的动稳固性。
2. 接线下图所示，视110kV母线为无穷大电源，6kV母线三相短路电流I"=I∞=14kA，i ch=35.6kA，θ0=30℃，短路持续时间t d=0.5s。

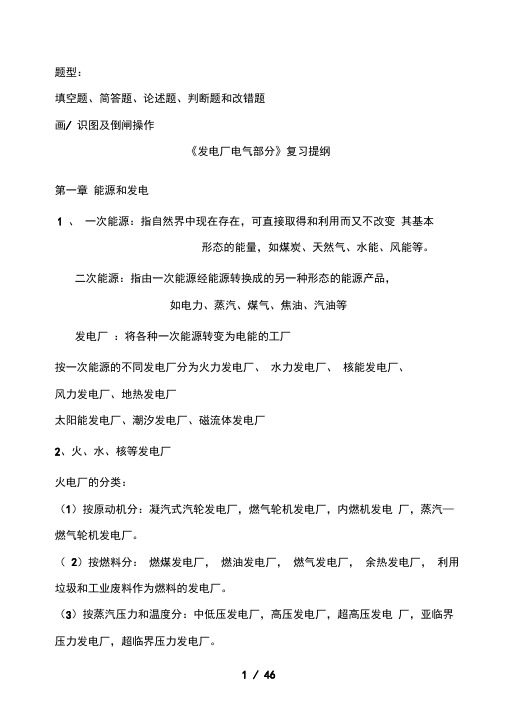

题型：填空题、简答题、论述题、判断题和改错题画/ 识图及倒闸操作《发电厂电气部分》复习提纲第一章能源和发电1 、一次能源：指自然界中现在存在，可直接取得和利用而又不改变其基本形态的能量，如煤炭、天然气、水能、风能等。
二次能源：指由一次能源经能源转换成的另一种形态的能源产品，如电力、蒸汽、煤气、焦油、汽油等发电厂：将各种一次能源转变为电能的工厂按一次能源的不同发电厂分为火力发电厂、水力发电厂、核能发电厂、风力发电厂、地热发电厂太阳能发电厂、潮汐发电厂、磁流体发电厂2、火、水、核等发电厂火电厂的分类：（1）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽—燃气轮机发电厂。
（2）按燃料分：燃煤发电厂，燃油发电厂，燃气发电厂，余热发电厂，利用垃圾和工业废料作为燃料的发电厂。
（3）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。
（4）按输出能源分：凝汽式发电厂，热电厂。
（5）按发电厂总装机容量的多少分：小容量发电厂，中容量发电厂，大中容量发电厂，大容量发电厂。
300 发电机组为亚临界火力发电机组，600 发电机组为超临界火力发电机组，（前两种为主力机组），1000发电机组为超超临界火力发电机组火电厂的电能生产过程及其能量转换过程能量的转换过程是：燃料的化学能－＞热能－＞机械能－＞电能。
火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。
整个过程可以分为三个阶段：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。
发电厂的电气系统包括发电机、励磁装置、厂用电系统和升压变电站等水力发电厂的分类：（1）按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。
发电厂电气部分试题1. 简介电力系统是发电厂提供电能的重要组成部分，电气部分是电力系统的核心。
掌握电气部分的知识对于发电厂的正常运行和安全稳定至关重要。
本文档将介绍发电厂电气部分的一些试题，涵盖了电力系统的基本概念、电气设备的运行与维护以及安全措施等方面。
2. 试题2.1 电力系统基本概念1.什么是发电厂的主变压器？其作用是什么？2.请简述接地电流的概念及其对电力系统的影响。
3.请解释电力系统中的“短路”现象，并说明其对系统的安全性造成的影响。
2.2 电气设备的运行与维护4.请简要描述发电厂的调压装置及其作用。
5.介绍发电机的绝缘材料及对其进行维护措施的重要性。
6.发电厂中常用的电流互感器和电压互感器及其作用是什么？2.3 安全措施7.发电厂中常用的火灾报警系统有哪些？其工作原理是什么？8.发电厂中常见的防雷措施有哪些？请简要描述其原理。
9.对于高压设备操作人员，需要具备哪些安全操作准则？3. 分析和解答3.1 电力系统基本概念1.什么是发电厂的主变压器？其作用是什么？发电厂的主变压器是将发电机的高电压输出转变为输送到变电所的输电电压的设备。
其作用是将发电机产生的电能经过变压器提高或降低电压，以适应输电网的运行需要。
2.请简述接地电流的概念及其对电力系统的影响。
接地电流指的是在电力系统中由于系统接地而导致的流经接地电极的电流。
接地电流可以分为故障接地电流和工作接地电流。
接地电流对电力系统的影响主要有：增加系统的损耗、降低系统的可靠性、引起设备的损坏等。
3.请解释电力系统中的“短路”现象，并说明其对系统的安全性造成的影响。
短路是指电力系统中两个或多个电流回路之间通过低阻抗的路径直接连接，导致电流异常增大的现象。
短路会引起电流异常增大，导致设备过载、电压降低甚至电气设备烧毁，对系统的安全性造成严重影响。
3.2 电气设备的运行与维护4.请简要描述发电厂的调压装置及其作用。
发电厂的调压装置是用来控制和调节电压大小的设备。
发电厂电气部分重点（考试重点）第一篇：发电厂电气部分重点(考试重点)【燃料的种类：固体、液体、汽体】整个生产过程可分为三个系统：（1）燃烧系统：燃料的化学能在锅炉中燃烧转变为热能，加热锅炉中的水使之变为蒸气。
（2）汽水系统：蒸汽进入汽轮机，冲动汽轮机旋转，将热能转变为机械能。
（3）电气系统：汽轮机带动发电机转动，把机械能变为电能。
能量转换过程：化学能−−→−热能−−−→机械能−−−→电能燃烧系统锅炉汽轮机发电机汽水系统冷空气送风机空气预热器热空气热空气二次风煤粉一次风锅炉电气系统输煤皮带煤斗煤磨煤机经烟囱排向大除尘器气引风机排粉风机细灰冲灰水炉渣冲灰沟至灰场灰渣泵图1-1 火电厂燃烧系统流程示意图发电机水能−水轮机−−−→电能→机械能−−抽水蓄能电厂作用1）调峰。
2）填谷。
在低谷负荷时，可使火电机组不必降低出力（或停机）和保持在热效率较高的区间运行，从而节省燃料，并提高电力系统运行的稳定性。
3）事故备用。
4）调频。
跟踪负荷变化的能力很强，承卸负荷迅速灵活。
5）调相。
6）作为黑启动电源。
无需外来电源支持能迅速自动完成机组的自启动，并向部分电网供电，带动其他发电厂没有自启动的机组启动。
7）蓄能。
水电厂分类:堤坝式水电厂(①坝后式②河床式)2)引水式水电站3)混合式水电厂水电厂特点1）可综合利用水能资源【航运、灌溉等】。
2）发电成本低，效率高。
3）运行灵活，启、停迅速。
适用于用作调频、调峰。
4）水能可储蓄和调节。
5）水力发电不污染环境，相反，还可改善自然生态。
6）投资大（单位kW），且建设周期长。
7）位于山区，地形复杂。
8）设备利用率低[有枯水期和丰水期之分]。
调峰电站为1500-3000小时/年。
一次设备:生产、变换、输送、分配和使用电能的设备①生产和转换电能的设备②接通或断开电路的开关电器③限制故障电流和防御过电压的设备④载流导体⑤仪用互感器6无功补偿设备、接地装置二次设备:对一次设备进行测量、控制、监视和保护用的设备①测量仪表②继电保护及自动控制③直流电源④操作电源、信号设备及控制电缆断路器：在正常情况下控制各输电线路和设备的开断及关合。
（完整）发电厂电气部分期末考试题（含答案）,推荐文档《发电厂电气部分》期末考试试卷及答案一、填空题（每题2分，共20分）1. 依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。
2. 火力发电厂的能量转换过程是：燃料的化学能 -> 热能-> 机械能 -> 电能。
3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。
4. 对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。
5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。
6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。
7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。
8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。
9. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。
10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。
二、单项选择题（在每小题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
）（每题2分，26分）1如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( C )。
A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线2双母线接线采用双母线同时运行时，具有单母线分段接线特点( D )。
A.因此，双母线接线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵活性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性3经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV时,对于容量为( D )的机组,其高压厂用电电压可采用3KV。
《发电厂电气部分》复习提纲1. 电力系统的概念：生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体。
电力网的概念：电力系统中输送和分配电能的部分，包括升、降压器和各等级电压的输电线路。
2. 额定电压的概念：使发电机、变压器等电气设备处于最佳工作状态的电压。
我国电力网的电压等级：0.22kV、0.38kV、3Kv、6kV、35kV、110kV、330kV、500kV、750kV、1000kV。
3.发电厂类型：火力发电厂、水力发电厂、核能发电厂、风力发电厂、地热发电厂、太阳能发电厂、潮汐发电厂。
4.火力发电厂的电能生产过程：○1燃烧系统：燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽○2汽水系统：锅炉中产生的水蒸气进入汽轮机，冲动汽轮机的转子旋转，将热能转变为机械能○3电气系统：由汽轮机转子旋转的机械能带动发电机旋转，把机械能转换为电能。
5. 抽水畜能电厂的作用：调峰、填谷、事故备用、调频、调相、黑启动、蓄能。
6.一次设备的概念：把生产、变换、输送、分配和使用电能的设备称为一次设备。
图形，文字符号各种一次设备的作用：高压断路器（QF），正常时控制设备与线路的闭合与开路，故障时继电保护作用下自动切除故障回路，有灭弧装置。
隔离开关（QS），检修时使设备和电源形成可靠隔离，无灭弧装置。
高、低压熔断器（FU），流过短路电流时熔断保护电路。
7. 二次设备的概念：对一次设备和系统运行状态进行检测、控制、监视、和起保护作用的设备称为二次设备。
二次设备类型有：测量表计、继电保护自动装置及远动装置、直流设备、操作电器、信号设备及控制电缆。
8. 电气主接线的概念：将电气设备以规定的图形和文字符号，按电能生产、传输、分配顺序及相关要求绘制的单相接线图称为电气主接线。
电气主接线的基本要求：可靠性、灵活型、经济性。
二次接线的概念：由二次设备所连成的电路称为二次接线。
9. 发热对电气设备的影响：1)使绝缘材料和绝缘性能降低2）使金属材料的机械强度下降3）使导体接触部分电阻增加。
发电厂电气部分复习纲要1-1火电厂的分类及电能生产过程。
P141）分类a）按原动机分：凝汽式汽轮发电厂、燃气轮机发电厂、内燃机发电厂、蒸汽-燃气轮发电机厂b）按燃料分：煤油发电厂、燃油发电厂、燃气发电厂、余热发电厂c）按蒸汽压力和温度分：中低压发电厂、高压发电厂、超高压发电厂、亚临界压力发电厂、超临界发电厂、超超临界发电厂d）按输出能源分：凝汽式发电厂、热电厂2）过程：火力发电厂的生产过程概括的说是把煤炭中含有的化学能转变为电能的过程。
分为三个过程：a）燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，成为燃烧系统b）锅炉产生的蒸汽进入汽轮机，冲动汽轮机的转子旋转，将热能转化为机械能，成为汽水系统c）由汽轮机转子旋转的机械能带动发电机旋转，把机械能转化为电能，称为电气系统。
1-2火电厂与水电厂相比，各自有何优劣？P17、P21火电厂：优点：布局灵活，装机容量大小可按需要决定；一次性建造投资少；缺点：耗煤量大，污染严重；设备繁多，控制操作复杂；事故多，停运率高；水电厂：优点：综合利用水资源；成本低、效率高；运行灵活；缺点：建设投资较大，工期长；受河流、水量及季节气候气象条件限制；土地淹没，移民搬迁，给农业带来不利；对生态环境影响较大。
1-3了解其他新能源发电厂的趋势。
P23太阳能\风能\地热\潮汐\燃料电池\垃圾\磁流体2-1一次设备、二次设备的概念及其在系统中的作用。
P29一次设备概念：通常把生产、变换、输送、分配和使用电能的设备叫做一次设备作用：二次设备概念：读对一次设备和系统的运行状态进行测量、控制、监视和起保护作用的设备叫做二次设备作用：2-2识别电气接线图中的图形符号、能写出文字符号中文名称及设备的作用。
P31 断路器QF 隔离开关QS 母线M 电抗器L 馈线WL 发电机G 主变压器T2-3熟练查询设备数据表格，理解设备代号、中各字符和参数的意义。
参照P354常用数据与系数表2-4发电厂电气部分主要包括哪些重要设、备？各有何作用？P41 主变压器：升压、降压断路器:在正常情况下控制各输电线路和设备的开断及关合；在电力系统发生故障时，自动开断短路电流，以保证电力系统正常运行。
电机学复习纲要直流电动机结构复杂性能良好：调速控制简单，应用。
铭牌额定值含义电势转矩转速方程Tem=C TφIa，E= ，n=E/（Ceφ）=（U-Ria）/（Ceφ）电动与发电状态Tem-n，E-U EI判别电枢反应：磁场产生扭曲，电磁转矩，影响换向，减磁设换向磁极可改善换向补偿绕组可抵消减磁电动机机械特性线他（并）励机械特性硬适宜恒转速运行串励机机械特性软适宜恒功率运行他并励发电机外特性调速：调压 U-n 正变，基速以下调速，恒转矩特性实验曲线调磁：φ=n反变基速以上调速，恒功率特性实验曲线计算：基本E、Pem、Tem、Tn、Pn、η计算电力变压器电磁感应传递电能，转换交流电压电流相位主漏磁通路径作用与电路等效。
变比与电压电流电势比。
E =4.44f NΦm E1/E2=N1/N2,U1/U2~N1/N2 I1/I2~N2/N1感应电流磁场性质等效电路（Γ、—型）电力变压器Zk*(Uk*)典型值Rk* Xk*关系。
主要损耗不变损耗Po ，可变损耗β2 Pk最高效率条件三相变压器并联运行时条件：联结组别、变比k相等，Uk*联结组与磁通与励磁电流三次谐波不对称运行：三相系统、变压器等效电路，单二相短路电流。
等效电路 Xo>=正序 X+ = X- =Xk, Δ/Yo电力变压器Xo对称短路电流 < 对称短路电流联结组0序阻抗与供电能力短路电流暂态峰值、空载合闸磁通峰值、,.......自耦变压器有穿越功率，体积小, 效率高，变比越近1显著电压、电流互感器变换大电压（电流）为小电压（电流）二次侧工作状态为开路（短路）计算（标么值）铭牌值计算等效电路参数Io*, Po* Zm* Uk*,Pk* Zk*外特性 P*，Q* ΔU*。
交流绕组交流绕组形成方法削弱谐波方法3种磁场圆转磁场条件，转速60 f / p，转向：超前电流绕组滞后圆转磁场时空分布、时空一致性。
异步电动机结构简单运行可靠功率因数不高调速不便应用最广泛主要作电动机铭牌值 P N=1.732 U N I N cosφNηN380V异步机每KW ~2A异步机电磁转矩性质“磁吸导” 特点:反抗转子与磁场间的相对运动运行状态判别: 超速欠速反转。
本次期末考试主要分为如下题型1）填空题主要考大家对一些基本知识点的了解2）判断改错题其中为了避免大家随机选择正确和错误，特别强调需要指出错误的地方并进行修改例如一条小题4分判断正确可以得到1分指出并修改正确可以拿到另外3分3）简答题，回答一些基本原理及简单分析4）识图题主要包括主接线的识辨并在该主接线上进行某种刀闸操作5）论述题主要包括对电磁操作机构断路器的控制回路进行分析本次考试范围主要集中在如下章节，没有在下面章节出现的，有可能也会出现在试题中，但是分数极少第一章绪论要求了解的内容有：1、我国电力工业发展概况；2、我国的能源政策；3、发电厂和变电所的类型、特点；4、发电厂电气设备的分类、作用。
第二章电气主接线要求掌握的内容有：1、各种类型主接线图的绘制2、进行倒闸操作的基本思路；3、分裂电抗器和低压分裂绕组变压器在不同运行状况下阻抗的变化情况；4、主变压器容量和台数的确定原则；5、主变压器的型式选择原则；6、主接线的设计原则和步骤。
要求理解的内容有：1、主接线的概念及对主接线的基本要求；2、主接线的基本接线形式、接线特点及优缺点；3、限制短路电流的方法。
要求了解的内容有：1、变压器的分类；2、各类发电厂和变电所的主接线特点。
本章重点：典型主接线的构成以及运行方式。
主接线的设计。
本章难点：根据倒闸操作的要求正确写出倒闸操作的操作步骤。
第三章厂用电要求掌握的内容有：1．厂用电接线的原则和接线形式；2、备用电源的备用方式及应用场合；3、厂用变压器(电抗器)的选择；4、厂用电动机的自启动校验方法。
要求理解的内容有：1、厂用电的基本概念，厂用电电压等级的确定；2、厂用负荷及厂用电源的分类；3、各类发电厂和变电所的厂用电接线；4、厂用负荷的统计及计算方法；5、厂用机械的转矩特性及厂用电动机选择。
6、自启动容量过大时可采取的措施。
要求了解的内容有：1、对厂用接线的基本要求；2、火电厂主要负荷及其分类。
本章重点：厂用电电压等级及厂用电接线的确定原则。
