固定卷扬式启闭机拆除方案

固定卷扬式启闭机操作指南1. 概述固定卷扬式启闭机是一种常用于水利工程、桥梁工程、建筑施工等领域的设备，主要用于提升、下降和固定重物。

本操作指南旨在为您提供固定卷扬式启闭机的正确操作方法，确保设备的安全、稳定运行。

2. 操作前的准备1. 检查设备：在操作前，请务必检查固定卷扬式启闭机的各部件是否完好，如卷筒、钢丝绳、滑轮、刹车装置等。

2. 确认参数：确认启闭机的额定起重能力、工作速度、电源电压等参数是否符合实际需求。

3. 检查周围环境：确保操作区域安全，无杂物、障碍物，并保持通风良好。

4. 准备工具：准备必要的工具，如扳手、螺丝刀等。

3. 操作步骤1. 开机：接通电源，按下开机按钮，检查设备各部件是否正常运行。

2. 试吊：在正式吊运前，进行试吊操作，检查刹车装置是否灵敏、可靠。

3. 吊运物品：将物品固定在吊钩上，然后缓慢提升，注意观察设备运行是否平稳。

4. 停止吊运：当达到指定位置时，按下停止按钮，使设备停止运行。

5. 固定物品：确保物品稳定固定在指定位置，然后松开吊钩。

6. 关闭设备：完成任务后，按下关闭按钮，关闭设备。

4. 操作注意事项1. 操作人员需具备一定的专业知识和技能，经过培训合格后方可操作。

2. 操作过程中，严禁擅自离开操作台，确保随时掌握设备运行情况。

3. 吊运物品前，请务必检查吊钩、绳索等是否完好，确认物品重量是否在启闭机承受范围内。

4. 吊运过程中，注意观察物品是否倾斜、摆动，如有异常情况，立即按下停止按钮。

5. 设备运行过程中，严禁触摸运动部件，以免发生意外。

6. 定期对设备进行维护保养，确保设备处于良好状态。

5. 故障处理1. 若设备发生故障，请立即切断电源，确保安全。

2. 分析故障原因，如电气故障、机械故障等。

3. 根据故障原因，采取相应措施进行处理，如更换损坏部件、修复线路等。

4. 处理完毕后，重新启动设备，进行试吊，确保设备正常运行。

6. 结束语固定卷扬式启闭机操作过程中，务必遵循本操作指南，确保设备安全、稳定运行。

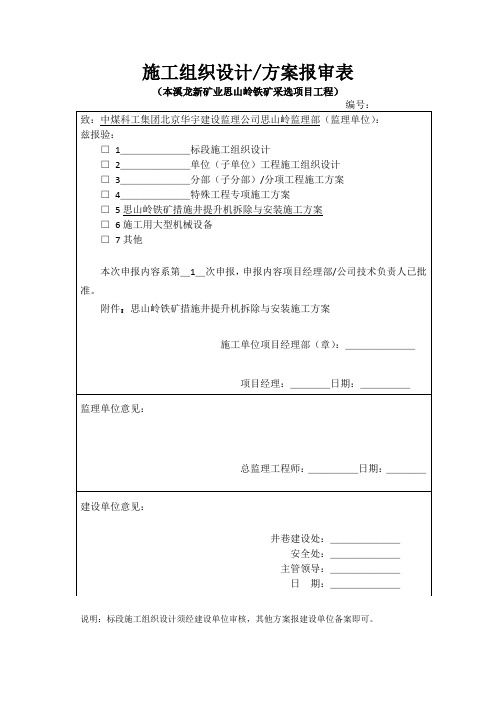

施工组织设计/方案报审表（本溪龙新矿业思山岭铁矿采选项目工程）说明：标段施工组织设计须经建设单位审核，其他方案报建设单位备案即可。

本溪龙新矿业有限公司思山岭铁矿措施井平巷工程措施井卷扬机拆除与安装施工方案编制: 日期:审核: 日期：批准: 日期：中国华冶科工集团有限公司辽宁矿业分公司本溪工程项目部二O一九年四月措施井提升机拆除与安装施工方案一、工程概况思山岭铁矿措施井为措施工程，是为了加快基建进度和有利探矿设置的。

思山岭铁矿平巷一标段工程由中国恩菲工程技术有限公司设计。

井筒净直径Ø6.0m，措施井井口标高+222.000m，井底标高-1055.000m，井筒深度1277m。

根据现场情况，需要拆除原单位主、副提卷扬机，安装新进场同型号提升机，主提一台2JK-4.0×2.1/20型提升机配1600kw电机，钢丝绳型号为18×7-Ø44-1870，提升2个4m3箕斗；副提一台JKZ—3.2×3/16型提升机型提升机配1250kw电机，钢丝绳型号为18×7-Ø40-1870，提升一个双层单车罐笼。

为确保工程安全有效进行，特编制本施工方案及安全技术措施。

二、施工准备1、技术准备（1）组织专业技术人员编制施工方案，并进行会审。

（2）组织施工人员学习有关技术标准、施工措施及相关技术资料，掌握有关技术要领。

（3）首先熟悉卷扬机图纸，清楚怎样拆除，怎样组装，清点新卷扬机零部件并准备好所需的材料。

然后安装前应对设备基础进行核对，确认无误后，方可进行安装。

（4）做好测量基桩的复测工作，复测时应邀请矿方测量人员进行校核，并做好相关记录，基准点确认无误后，开始进行放线工作。

2、施工前准备（1）将卷扬机总电源停掉，并且取下主电源线的两头接线端。

（2）将卷扬机房的屋顶拆除，具备吊装条件，拆除下来的板材放至闲置空地上，并且保存完好，以便于后期恢复使用。

3、工器具准备2T倒链2台，线坠2个，施工线绳若干，1m钢板尺一把，钢卷尺2把，水准仪1台套，大锤2把，手锤2把，50t千斤顶2台，50T吊车2台，千分尺一把、游标卡尺一把。

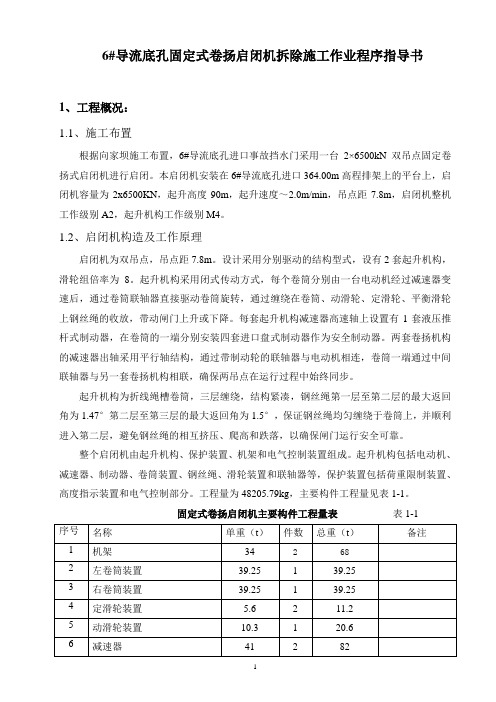

6#导流底孔固定式卷扬启闭机拆除施工作业程序指导书1、工程概况：1.1、施工布置根据向家坝施工布置，6#导流底孔进口事故挡水门采用一台2×6500kN双吊点固定卷扬式启闭机进行启闭。

本启闭机安装在6#导流底孔进口364.00m高程排架上的平台上，启闭机容量为2x6500KN，起升高度90m，起升速度～2.0m/min，吊点距7.8m，启闭机整机工作级别A2，起升机构工作级别M4。

1.2、启闭机构造及工作原理启闭机为双吊点，吊点距7.8m。

设计采用分别驱动的结构型式，设有2套起升机构，滑轮组倍率为8。

起升机构采用闭式传动方式，每个卷筒分别由一台电动机经过减速器变速后，通过卷筒联轴器直接驱动卷筒旋转，通过缠绕在卷筒、动滑轮、定滑轮、平衡滑轮上钢丝绳的收放，带动闸门上升或下降。

每套起升机构减速器高速轴上设置有1套液压推杆式制动器，在卷筒的一端分别安装四套进口盘式制动器作为安全制动器。

两套卷扬机构的减速器出轴采用平行轴结构，通过带制动轮的联轴器与电动机相连，卷筒一端通过中间联轴器与另一套卷扬机构相联，确保两吊点在运行过程中始终同步。

起升机构为折线绳槽卷筒，三层缠绕，结构紧凑，钢丝绳第一层至第二层的最大返回角为1.47°第二层至第三层的最大返回角为1.5°，保证钢丝绳均匀缠绕于卷筒上，并顺利进入第二层，避免钢丝绳的相互挤压、爬高和跌落，以确保闸门运行安全可靠。

整个启闭机由起升机构、保护装置、机架和电气控制装置组成。

起升机构包括电动机、减速器、制动器、卷筒装置、钢丝绳、滑轮装置和联轴器等，保护装置包括荷重限制装置、高度指示装置和电气控制部分。

工程量为48205.79kg，主要构件工程量见表1-1。

固定式卷扬启闭机主要构件工程量表表1-1序号名称单重（t）件数总重（t）备注1机架34 2 682左卷筒装置39.25 1 39.253右卷筒装置39.25 1 39.254定滑轮装置 5.6 2 11.25动滑轮装置10.3 1 20.66减速器41 2 827 钢丝绳3707.55 1 3707.558 临时防护罩14.1 1 14.1其它8427.22kg合计48205.79kg1.3、2×6500KN固定式卷扬启闭机主要技术特性2×6500KN固定式卷扬启闭机主要技术特性表1-2主要技术特性表起升载荷(kN) 2x6500减速器型号DLCFYS-1360-315起升速度(m/min) ～2.0m/min 最大径向力717 kN 起升高度(m) 90 传动比315卷筒直径(m) 2.5电动机型号YZR450L3-10工作级别A2 工作级别JC=40%滑轮组倍率8 功率(kW) 2x315工作制动器YWZ9-630/201- 转速(r/min) 593安全制动器SHI252-3400×50钢丝绳60ZAB CFRC6x36SW+IWR1870ZS GB/T8918-20062、施工依据（1）、设计图纸（2）、金沙江向家坝水电站6#导流底孔进口2×6500KN固定卷扬式启闭机安装、使用和维护说明书（3）、施工招标文件中相关技术条款3、施工进度及施工准备3.1、施工进度安排根据施工进度计划安排，6#启闭机在冲沙孔坝段浇筑到坝顶后且冲沙孔事故门、检修门排架浇筑前进行拆除，拆除后构件直接摆放于坝顶，以便于后期的安装，鉴于6#导流底孔现已下门完毕，为节约拆除工期，计划先进行钢丝绳及电气管线的拆除，待冲沙孔坝段浇筑到坝顶再进行剩余机械部分的拆除。

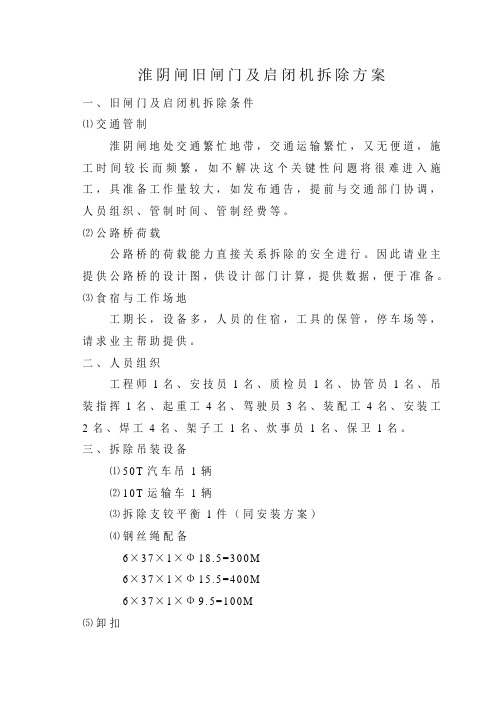

淮阴闸旧闸门及启闭机拆除方案一、旧闸门及启闭机拆除条件⑴交通管制淮阴闸地处交通繁忙地带，交通运输繁忙，又无便道，施工时间较长而频繁，如不解决这个关键性问题将很难进入施工，具准备工作量较大，如发布通告，提前与交通部门协调，人员组织、管制时间、管制经费等。

⑵公路桥荷载公路桥的荷载能力直接关系拆除的安全进行。

因此请业主提供公路桥的设计图，供设计部门计算，提供数据，便于准备。

⑶食宿与工作场地工期长，设备多，人员的住宿，工具的保管，停车场等，请求业主帮助提供。

二、人员组织工程师1名、安技员1名、质检员1名、协管员1名、吊装指挥1名、起重工4名、驾驶员3名、装配工4名、安装工2名、焊工4名、架子工1名、炊事员1名、保卫1名。

三、拆除吊装设备⑴50T汽车吊1辆⑵10T运输车1辆⑶拆除支铰平衡1件（同安装方案）⑷钢丝绳配备6×37×1×Ф18.5=300M6×37×1×Ф15.5=400M6×37×1×Ф9.5=100M⑸卸扣Ф36=10只Ф28=30只⑹.链条葫芦10T X6M=4只30TX4M=8只2T X4M=8只⑺.棕绳Ф20=1桶⑻. 马凳和道木（杂材）马凳8只道木200×200×1000=60根⑼支臂挂梁（同安装方案）四、铆焊设备⑴直流焊机2台。

ZX7-500S⑵拆除支铰平衡吊杆1件（同安装方案）⑶电源线6m m2×3+1=150M空压机0.6M31台。

⑷配电盘1只（含电度计量表）。

手提钻1台。

⑸龙头线35m m2×50M =400M角向磨光机（125型）4只。

⑹氧乙炔管各200M。

⑺氧乙炔表各10只。

⑻手割刀（G O1-100=4把，G O1-200=8把，G O1-300=2把）⑼氧气瓶20只，乙炔瓶10只。

⑽6M竹梯4把，14M竹梯4把。

⑾脚手板40×300×3000=60块。

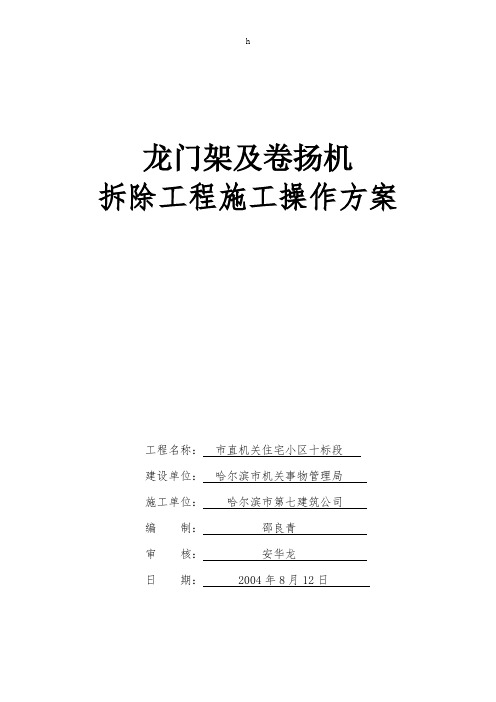

龙门架及卷扬机拆除工程施工操作方案工程名称：市直机关住宅小区十标段建设单位：哈尔滨市机关事物管理局施工单位：哈尔滨市第七建筑公司编制：邵良青审核：安华龙日期：2004年8月12日一、工程概况本工程位于哈尔滨市道里区原正阳河木器厂院内，建筑面积为4300㎡、建筑物外形为矩形，长57.74m，宽12.40m，地上六层。

二．施工准备(一)技术准备1、编制龙门架、卷扬机的拆除方案。

2、编制龙门架、卷扬机的拆除安全措施。

(二)材料要求1、金属结构的成套性、完好性应符合设计要求。

2、上下横梁及附墙架及连接件应符合有关规定。

3、缆风绳、钢丝绳、卷扬机、安全卡等均符合设计要求和施工规范的规定。

三．龙门架体的拆除1、在拆除缆风绳或附墙架之前，应将2根立柱连接成一体，并在相应的位置设置临时支撑和临时缆风绳，在确认稳定后，再拆除缆风绳和附墙架，而后拆除标准节，并吊送到地面。

应一节一节的拆除。

2、在拆除作业中，严禁由高处向下抛掷物件。

3、拆除作业宜白天进行，夜间作业应有良好的照明。

4、因故中断作业，应采取临时稳固措施。

六．安全措施(一)、拆除龙门架提升作业区域应设警戒线，并派专人监护。

(二)、拆除作业应明确分工，并由专人指挥。

(三)、使用材料及吊索吊具必须是合格产品。

(四)、操作人员必须戴安全帽，高空作业应系好安全带，作业区内不准穿拖鞋、高跟鞋。

(五)、拆装部件不准抛掷，而应用绳传递。

(六)、与架空输电线路的最小安全距离见表三与架空输电线路最小安全距离表三(七)、作业人员必须是经体检合格，并持有上岗证的人员，方准上岗作业。

(八)、遇有五级以上的大风天和恶劣天气应停止作业。

(九)、雨期施工，雨后必须检查地锚与地基，发现异常应及时处理。

(十)、操作人员离开操作岗位时，必须停机并切断电源。

欢迎您的下载，资料仅供参考！。

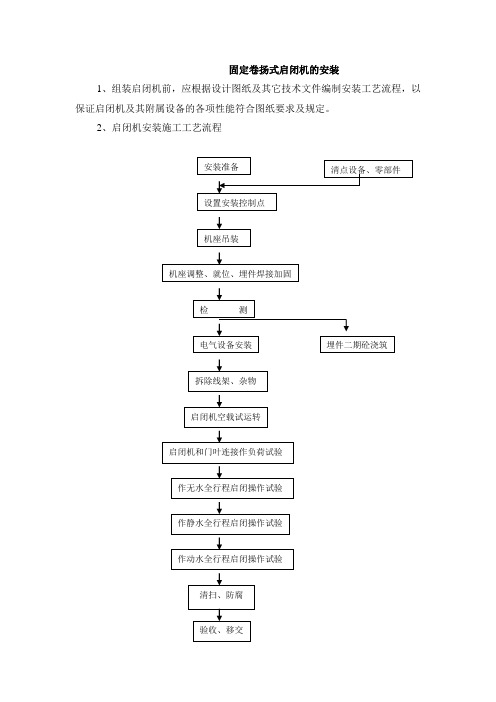

固定卷扬式启闭机的安装1、组装启闭机前，应根据设计图纸及其它技术文件编制安装工艺流程，以保证启闭机及其附属设备的各项性能符合图纸要求及规定。

2、启闭机安装施工工艺流程3、设置测量点作为安装基准点，并加以保护，留到验收合格为止。

自行设计制作简易安装检测架，通过自制线架挂垂球来找正启闭机机座的左、右位置及上、下游位置，借助千斤顶，手动葫芦、拉紧器来调整；机座的安装高程及水平借助于水准仪、水平尺来检测控制。

其纵、横向中心线偏差不应超过±3mm，高程偏差不应超过±5mm，水平偏差不大于0.5/1000。

4、机座安装检测合格，穿地脚螺杆，并使其与一期混凝土中的埋筋搭接，加固焊接，方可浇筑二期混凝土。

在混凝土强度尚未达到设计强度时，不可拆除和改变安装启闭机用的临时支撑。

5、启闭机电气设备安装完毕，二期混凝土强度达到要求，可作调试试验，但试验前应根据制造厂技术说明书的要求，灌注润滑脂。

6、固定卷扬式启闭机的试运转：试运转前15天通知制造厂、设计、监理工程师，试运转时，各方均有代表在场，方能作试验。

6.1空载运行，启闭机不与闸门连接的情况下进行。

首先应对电气、机械部分进行检查和必要的试验，确认一切正常后，再作启闭机升降机构的空载运行，在试验过程中，检查电气、机械各部分运行情况。

6.2带负荷试验，即启闭机与拉杆、闸门进行连接，在闸门不受水压力的情况下，对升降机构分别在行程内升降往返三次。

在试验过程中，对电气和机械部分进行检查。

a、电动机运行平缓，三相电流平衡。

b、电气设备无异常发热、烧损、冒火等现象。

c、机械部分运转时，均不应有冲击和其它异常。

d、运行时，制动闸瓦应全部离开制动轮,制动时应平稳、无冲击。

e 、所有轴承和齿轮应有良好的润滑,轴承温度不超过65℃。

f、闸门上两个吊点的高程位置应一致，闸门在升降过程中无卡阻现象。

g、高度显示装置，行程限位装置动作正常。

试验后，对试验有关情况均作记录交监理工程师。

卷扬机拆除施工方案一、前言卷扬机是一种重要的起重设备，用于提升和搬运重物，但在某些情况下需要对卷扬机进行拆除施工。

本文将提出一种详细的卷扬机拆除施工方案，以确保施工安全、高效进行。

二、准备工作1. 安全评估在拆除卷扬机之前，必须进行全面的安全评估，确定施工中可能存在的危险因素，并采取相应的措施降低风险。

2. 施工人员培训所有参与卷扬机拆除施工的人员必须接受相应的培训，了解拆除过程中应该注意的安全要点和操作流程。

3. 工具准备准备好适当的工具，包括起重设备、工具箱、安全带等，以确保施工过程中能够顺利进行。

三、拆除过程1. 施工流程步骤一：拆除固定螺栓首先，检查卷扬机上的固定螺栓，使用合适的工具拆除螺栓，确保卷扬机能够自由移动。

步骤二：卸下吊钩将卷扬机上的吊钩卸下，并进行妥善保管，以免造成损坏或丢失。

步骤三：分离电源切断卷扬机的电源，确保在拆除过程中不会发生电气事故。

2. 安全注意事项在拆除卷扬机的过程中，务必注意以下安全事项：•确保工作场所干燥、通风良好，避免发生意外；•佩戴好安全帽、安全鞋等个人防护用具，确保人身安全；•要注意卷扬机的重心位置，避免意外倾倒；•在拆除过程中，严格按照流程操作，避免疏漏操作导致意外。

四、总结与展望通过以上拆除施工方案的详细介绍，我们可以清楚了解到拆除卷扬机的整个流程和安全事项。

在今后的工作中，应继续加强工作人员的安全培训和意识，确保施工过程安全可靠。

同时，不断总结经验，完善施工方案，提高工作效率，保障工程质量。

以上就是本文的全部内容，希望对卷扬机拆除施工有所帮助。

卷扬机固定与拆卸方法
卷扬机是一种常见的起重设备，通常用于吊装和运输重物。

固
定和拆卸卷扬机需要遵循一定的步骤和安全规定。

首先，让我们来看一下固定卷扬机的方法。

在固定卷扬机之前，需要确保安装位置符合相关的安全标准和要求。

通常情况下，卷扬
机需要安装在坚固的支撑结构上，以确保其稳定性和安全性。

在安
装过程中，需要使用适当的螺栓和螺母将卷扬机牢固地固定在支撑
结构上，确保其不会因为重物吊装时产生晃动或者倾斜。

其次，让我们来看一下拆卸卷扬机的方法。

在拆卸卷扬机之前，需要先将卷扬机上的所有重物移除，并确保卷扬机处于静止状态。

接下来，需要逐步拆卸卷扬机的各个部件，包括卷筒、齿轮、电机等，确保在拆卸过程中不会造成损坏或者安全隐患。

在拆卸过程中，需要使用适当的工具，并严格按照相关的拆卸步骤进行操作，以确
保安全和有效地完成拆卸工作。

总的来说，固定和拆卸卷扬机都需要严格遵守安全操作规程，
并确保操作人员具有相关的专业知识和经验。

在进行固定和拆卸工
作时，需要注意保护好自己和他人的安全，确保设备和周围环境不
会受到损坏。

如果不确定如何进行固定和拆卸工作，建议寻求专业人士的帮助或者咨询相关的安全规定和操作手册。

希望以上信息能够对你有所帮助。

金沙江观音岩水电站左岸大坝土建及金属结构安装工程（合同编号：GYYJZ02[2009]271）导流底孔封堵门启闭机拆除专项方案批准：审核：拟稿：中国水利水电第四工程局有限公司观音岩工程项目部二O一四年六月目录一、工程概况........................................................................................................... - 1 -二、施工总工期安排............................................................................................... - 1 -三、施工总布置....................................................................................................... - 1 -四、编制依据........................................................................................................... - 2 -五、主要施工方案................................................................................................... - 3 -六、人员、材料及机械设备、工器具投入计划................................................... - 4 -七、施工质量保证措施........................................................................................... - 5 -八、安全保证措施................................................................................................... - 6 -九、应急预案- 6 -导流底孔封堵门启闭机拆除专项方案一、工程概况观音岩水电站位于云南省丽江市华坪县（左岸）和四川省攀枝花市（右岸）交界的金沙江中游河段上，是金沙江中游河段规划八个梯级电站中的最末一个梯级。

卷扬机拆除安全技术交底引言：卷扬机是一种用于吊装重物的机械设备，广泛应用于建筑工地、港口码头、船舶维修等领域。

然而，在拆除卷扬机时，必须严格遵守相关的安全技术规定，以确保操作人员的人身安全和设备完好。

本文将对卷扬机拆除安全技术进行交底，以提高操作人员的安全意识和技术水平。

一、准备工作1. 确认拆除工作的具体时间和地点。

2. 确定拆除工作的负责人，并对其进行相关的培训和指导。

3. 进行现场勘察，了解卷扬机的具体情况，包括型号、规格、工作状态等。

4. 制定详细的拆除方案，并进行相关讨论和审批。

二、安全防护措施1. 穿戴必要的个人防护装备，如头盔、安全靴、手套等。

2. 在拆除现场设置明显的警示标志，以防止他人误入作业区域。

3. 使用专业的工具和设备进行卷扬机的拆除工作，避免使用非正规的方法和工具。

4. 在拆除过程中，确保操作人员的安全距离，避免因为负荷过大而导致危险发生。

5. 在卷扬机被拆除之前，务必切断其电源，以避免电击事故的发生。

三、操作技术要点1. 在拆除卷扬机之前，先对其进行全面检查，确保各个部件的可操作性，并记录检查结果。

2. 拆除卷扬机时，应先卸下工作平台，并确保其安全固定，避免因为坠落而造成损坏和伤害。

3. 拆除卷扬机的电动机时，先切断电源，并采取相应的措施防止电机突然启动。

4. 在拆除过程中，注意控制下降速度，避免因为重力过大而导致卷扬机失控。

5. 拆除吊钩时，务必确认没有任何物体或人员被吊钩支撑，以免发生意外。

四、应急措施和事故处理1. 在拆除过程中，如发现异常情况或存在安全隐患，应立即停止作业，并报告负责人。

2. 如发生事故，应立即进行紧急救援，并按照相关的事故处理程序进行处理和报告。

结论：拆除卷扬机是一项危险的作业，操作人员必须严格遵守安全技术规定，采取有效的安全防护措施，掌握正确的操作技术要点。

只有这样，才能确保拆除工作的安全进行，并更好地保护人员的生命安全和设备的完整性。

在日常工作中，我们要不断加强安全培训和交底，提高操作人员的安全意识和技术水平，共同营造安全高效的工作环境。
