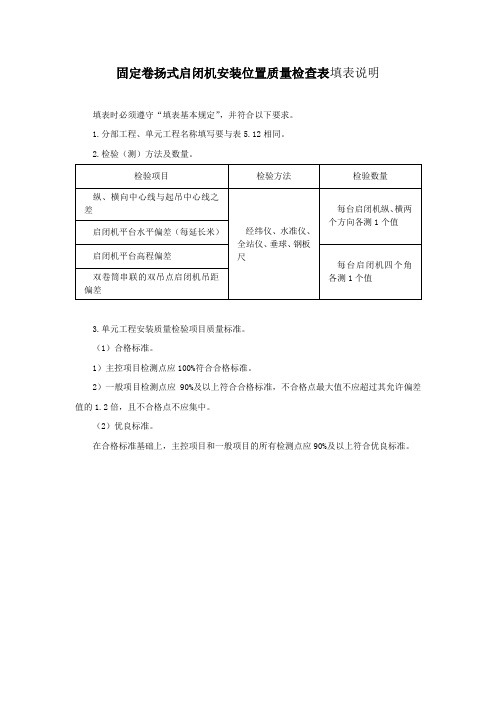

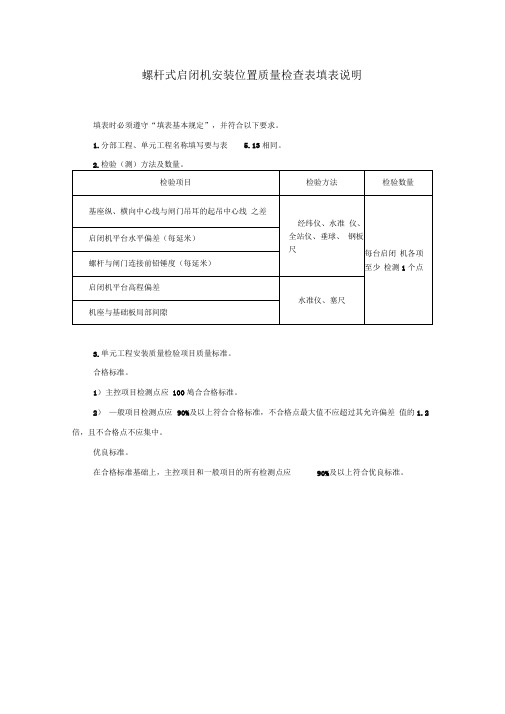

固定卷扬式启闭机安装位置质量检查表填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。
1.分部工程、单元工程名称填写要与表5.12相同。
2.检验（测）方法及数量。
3.单元工程安装质量检验项目质量标准。
（1）合格标准。
1）主控项目检测点应100%符合合格标准。
2）一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
（2）优良标准。
在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。

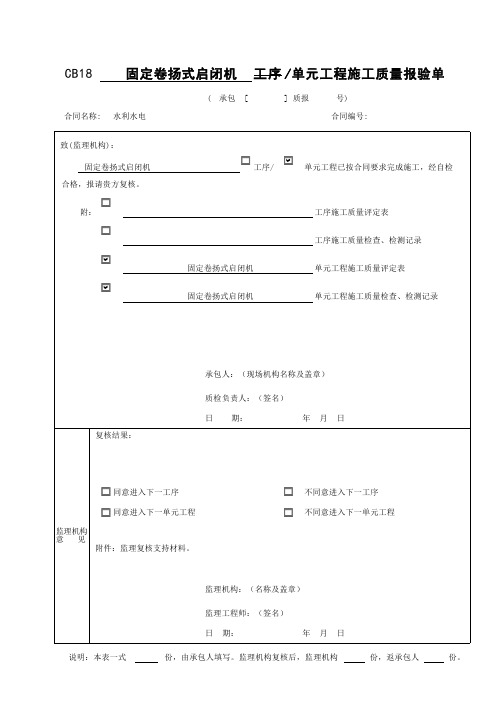

CB18固定卷扬式启闭机工序/单元工程施工质量报验单(承包[]质报号)合同名称:水利水电合同编号:致(监理机构)：固定卷扬式启闭机εδχβ工序/εδχβα单元工程已按合同要求完成施工，经自检合格，报请贵方复核。
附：εδχβ工序施工质量评定表εδχβ工序施工质量检查、检测记录εδχβα固定卷扬式启闭机单元工程施工质量评定表εδχβα固定卷扬式启闭机单元工程施工质量检查、检测记录承包人：（现场机构名称及盖章）质检负责人：（签名）日期：年月日监理机构意见复核结果：εδχβ同意进入下一工序εδχβ不同意进入下一工序εδχβ同意进入下一单元工程εδχβ不同意进入下一单元工程附件：监理复核支持材料。
监理机构：（名称及盖章）监理工程师：（签名）日期：年月日说明：本表一式份，由承包人填写。
监理机构复核后，监理机构份，返承包人份。
表 5.12固定卷扬式启闭机单元工程安装质量验收评定表单位工程名称引水隧洞及压力管道工程单元工程量19.6t分部工程名称金属结构设备安装安装单位××水利水电工程局单元工程名称、部位固定卷扬式启闭机 1#评定日期2019年×月×日项次项 目主控项目/个一般项目/个合格数其中优良数合格数其中优良数1固定卷扬式启闭机安装位置22222制动器安装（见表5.10.3）//33电气设备安装////试运行效果试运行正常，检查结果符合质量要求。
安装单位自评意见各项试验和单元工程试运行符合要求，各项报验资料符合规定，检验项目全部合格，检验项目优良率为100%，其中主控项目优良率为100 %。
单元工程安装质量验收评定等级为：优良。
（签字，加盖公章）张××(质检员)2019年×月×日监理单位复核意见各项试验和单元工程试运行符合要求，各项报验资料符合规定，检验项目全部合格，检验项目优良率为100%，其中主控项目优良率为100 %。
单元工程安装质量验收评定等级为：优良。
水利水电工程单元工程施工质量验收评定表及填表说明（下册）水利部建设与管理司编著内容提要《水利水电工程单元工程施工质量验收评定表及填表说明》（上、下册）根据《水利水电工程单元工程施工质量验收评定标准》（SL 361—2012～SL 637—2012和SL 638—2013、SL 639—2013）评定标准编制，用于水利水电工程单元工程施工质量验收评定工作使用。
上册主要内容包括土石方工程、混凝土工程、地基处理与基础工程、堤防工程；下册主要内容包括水工金属结构安装工程、水轮发电机组安装工程、水力机械辅助设备系统安装工程、发电电气设备安装工程和升压变电电气设备安装工程。
本书样表和填表说明基本涵盖了水利水电工程施工质量验收评定所需表格。
本书是水利水电工程建设、施工、监理、质量监督和质量检测等工程技术人员的工具书，也可作为其他领域相关人员的参考用书。
前言为加强水利工程施工质量管理，根据水利部发布的《水利水电工程单元工程施工质量验收评定标准》（SL 631~SL 637—2012、SL 638~SL 639—2013）和有关施工规程规范。
水利部建设与管理司组织水利部建设管理与质量安全中心、吉林省水利厅等单位的有关专家编写了《水利水电工程单元工程施工质量验收评定表及填表说明》，便于广大水利水电工程技术人员更好地理解评定标准和实际工作中使用，进一步规范单元工程施工质量验收评定工作。
全书分上、下册，总计539个表格。
上册包括土石方工程51个；混凝土工程68个；地基处理与基础工程52个；堤防工程38个。
下册包括水工金属结构安装工程50个；水轮发电机组安装工程83个；水力机械辅助设备系统安装工程45个；发电电气设备安装工程106个；升压变电电气设备安装工程46个。
逐表编写了填表要求。
本书所列表式为通用表式，有关专业人员在使用时可结合工程实际情况，依据设计文件、合同文件和有关标准规定，对相关内容作适当的增减。
在工程项目中，如有SL 631~SL 639标准尚未涉及的单元工程，其质量标准及评定表格，由建设单位组织设计、施工及监理等单位，根据设计要求和设备生产厂商的技术说明书，制定相应的施工、安装质量验收评定标准，并按照《水利水电工程单元工程施工质量验收评定表及填表说明》中的统一格式（表头、表身、表尾）制定相应质量验收评定、质量检查表格，报相应的质量监督机构核备。
固定卷扬式启闭机：一份详尽的安装指南1. 介绍本文档旨在为固定卷扬式启闭机的安装提供详细指南。
固定卷扬式启闭机是一种常用于起重作业的机械设备，安装正确可以确保其正常运行和安全使用。
2. 安装前准备在开始安装之前，请确保已经完成以下准备工作：- 阅读并理解固定卷扬式启闭机的安装说明书。
- 准备所需的工具和设备。
- 清理安装区域，确保没有障碍物和危险物。
3. 安装步骤步骤 1：安装底座1. 根据固定卷扬式启闭机的尺寸和重量，选择合适的底座。
2. 将底座放置在安装区域，并使用水平仪进行调整，确保底座水平稳固。
3. 使用螺栓将底座固定在地面上，确保螺栓紧固牢固。
步骤 2：安装主机1. 将固定卷扬式启闭机的主机放置在底座上，并确保与底座连接牢固。
2. 根据安装说明书，正确连接主机的电源线和控制线。
步骤 3：安装卷扬系统1. 根据安装说明书，正确安装卷扬系统的组件，包括卷筒、钢丝绳和滑轮。
2. 使用适当的工具和技术将卷扬系统固定在固定卷扬式启闭机上。
步骤 4：安装安全装置1. 根据安装说明书，安装固定卷扬式启闭机所需的安全装置，如限位开关、过载保护装置等。
2. 确保安全装置安装正确，并进行必要的测试和调整。
步骤 5：连接电源和控制系统1. 根据安装说明书，正确连接固定卷扬式启闭机的电源和控制系统。
2. 确保电源和控制系统连接正确，并进行必要的测试和调整。
4. 安装后检查完成固定卷扬式启闭机的安装后，请进行以下检查：- 检查所有安装步骤是否按照说明书正确完成。
- 确保固定卷扬式启闭机的各个组件和连接件牢固可靠。
- 进行必要的功能测试，确保固定卷扬式启闭机正常运行。
5. 安全注意事项在安装固定卷扬式启闭机时，请注意以下安全事项：- 严格按照安装说明书进行操作，避免误操作导致安全事故。
- 使用个人防护装备，如安全帽、防护眼镜等。
- 在操作高处或需要爬升的地方时，务必使用安全带和安全绳保证人身安全。
以上为固定卷扬式启闭机安装的详尽指南。
固定卷扬式启闭机单元工程安装质量验收评定表————————————————————————————————作者：————————————————————————————————日期：固定卷扬式启闭机单元工程安装质量验收评定表单位工程名称单元工程量分部工程名称安装单位单元工程名称、部位评定日期年月日项次项目主控项目（个）一般项目（个）合格数其中优良数合格数其中优良数1 固定卷扬式启闭机安装位置（见附表1）2 制动器安装（见附表2）3 电气设备安装4 固定卷扬式启闭机试运行（见附表3）试运行效果质量标准安装单位自评意见各项试验和单元工程试运行符合要求，各项报验资料符合规定，检验项目全部合格，检验项目优良率为，其中主控项目优良率为，单元工程安装质量验收评定等级为。
（签字，加盖公章）年月日监理单位意见各项试验和单元工程试运行符合要求，各项报验资料符合规定，检验项目全部合格，检验项目优良率为，其中主控项目优良率为，单元工程安装质量验收评定等级为。
（签字，加盖公章）年月日注1：主控项目和一般项目中的合格数指达到合格及以上质量标准的项目个数。
注2：优良项目占全部项目百分率=（主控项目优良数+一般项目优良数）/检验项目总数×100%。
附表1分部工程名称单元工程名称安装部位安装内容安装单位开/完工日期年月日—年月日项次检验项目允许偏差（mm）实测值（mm）合格数其中优良数质量等级合格优良 1 2 3 ···主控项目1纵、横向中心线与起吊中心线之差±3.0 ±2.5 2 启闭机平台水平偏差0.5 0.4一般项目1 启闭机平台高程偏差±5.0 ±4.0 2双卷筒串联的双吊点启闭机吊距偏差±3.0 ±2.5检查意见：主控项目共项，其中合格项，优良项，合格率，优良率 %。
一般项目共项，其中合格项，优良项，合格率，优良率 %。
固定卷扬式启闭机安装检验1. 概述固定卷扬式启闭机是一种常用于水利工程、桥梁工程等领域的设备，主要用于提升、下降和固定重物。
为确保固定卷扬式启闭机的正常运行和人员安全，必须在安装过程中进行严格的检验。
本检验文件旨在指导安装人员按照规范进行操作，确保启闭机的安装质量。
2. 检验工具与设备2.1 检验工具- 卷尺- 水平尺- 千斤顶- 测力计- 电压表- 电流表- 绝缘电阻测试仪- 螺丝刀- 扳手2.2 检验设备- 固定卷扬式启闭机- 电动机- 控制器- 减速器- 限位器- 安全防护装置3. 检验项目与方法3.1 基础检验- 检查基础是否符合设计要求，表面应平整、坚实，无裂缝、空鼓等现象。
- 测量基础的平面度、垂直度，要求误差应在允许范围内。
3.2 设备外观检验- 检查启闭机设备外观是否有损坏、变形等现象。
- 检查各部件连接是否牢固，润滑油是否充足。
3.3 电动机与控制器检验- 检查电动机与控制器的型号、规格是否符合设计要求。
- 检查电动机与控制器的安装位置是否正确，连接线路是否整齐、牢固。
- 测试电动机启动、停止、正反转等操作是否正常，响应是否迅速。
3.4 减速器检验- 检查减速器外观是否有损坏、变形等现象。
- 检查齿轮啮合是否正常，润滑油是否充足。
- 测试减速器输出扭矩是否符合设计要求。
3.5 限位器检验- 检查限位器是否安装在正确的位置，调整是否准确。
- 测试限位器动作是否灵敏、可靠，是否能够正确限制启闭机运行行程。
3.6 安全防护装置检验- 检查安全防护装置是否齐全，包括紧急停止按钮、防护网等。
- 测试安全防护装置是否灵敏、可靠，能否在紧急情况下迅速切断电源，保证人员安全。
3.7 绝缘电阻检验- 使用绝缘电阻测试仪测试启闭机各电气部件的绝缘电阻，要求绝缘电阻应大于规定值。
3.8 运行检验- 启动启闭机，观察运行是否平稳，有无异常振动或噪音。
- 检查各连接部件是否松动，润滑油是否有泄漏。
- 测试启闭机上升、下降、停止等操作是否正常，响应是否迅速。
表2.16-2填表说明
填表时必须遵守“填表基本规则”，并符合本部分说明及以下要求：
1.本表填写方法与表
2.16-1相同。
2.无负荷试运转时，电气和机械部分应符合下列要求：
（1）电动机运行平稳、三相电流平衡。
（2）电气设备无异常发热现象。
（3）控制器接头无烧损现象。
（1）检查和调试限位开关，使其动作准确、可靠。
（2）高度指示器指示正确，主令装置动作准确、可靠。
（3）所有机械部件运转时，无冲击声及其他异常声音。
（4）各构件连接处无裂纹、松动或损坏现象，机箱无渗油现象。
（5）运行时，制动瓦全部离开制动轮，无任何摩擦。
（6）钢丝绳在任何情况下不与其他部件碰刮，定、动滑轮运转灵活，无卡阻现象。
3.静负荷试运转应符合下列要求：
（1）如有条件按1.25倍（或设计要求值）额定负荷进行静负荷试验，则电气和机械部分应符合无负荷试运转规定，制动
器能制止1.25倍（或设计要求值）额定负荷的升降，且动
作平稳、可靠。
负荷控制器动作应准确、可靠。
（2）如无条件进行1.25倍（或设计要求值）的额定负荷试验，则可连接闸门作无水压和有水压全行程启闭试验，其电气
和机械部分应符合无负荷试运转规定，制动器能制止住闸门的升降，且动作平稳、可靠。
负荷控制器动作应准确、可靠。
如系快速闸门，快速关闭时时间应符合设计要求。
固定卷扬式启闭机安装位置质量检查表填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。
1.分部工程、单元工程名称填写要与表5.12相同。
2.检验（测）方法及数量。
3.单元工程安装质量检验项目质量标准。
（1）合格标准。
1）主控项目检测点应100%符合合格标准。
2）一般项目检测点应90%及以上符合合格标准，不合格点最大值不应超过其允许偏差值的1.2倍，且不合格点不应集中。
（2）优良标准。
在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
