柴油机常见故障维修柴油机作为一种广泛应用于各种机械设备中的动力源，其可靠性和稳定性对机械设备的正常运行至关重要。
然而，由于长时间使用、日常维护不到位、燃油质量不合格等原因，柴油机常常会出现一些故障。
本文将介绍柴油机常见的故障及相应的维修方法。
一、燃油系统故障1. 燃油泵压力过高或过低：燃油泵压力过高可能是由燃油泵内部故障或调节阀失效引起的，可以通过更换燃油泵或调节阀来解决。
燃油泵压力过低可能是由燃油过滤器阻塞或进气系统存在问题引起的，可以清洗或更换燃油过滤器来解决。
2. 燃油喷油嘴堵塞：燃油喷油嘴堵塞通常是由燃油质量不合格或积碳过多引起的，可以通过清洗或更换喷油嘴来解决。
此外，还可以定期添加柴油喷油器清洗剂来预防堵塞。
3. 燃油泵冷却器漏水：燃油泵冷却器漏水可能是由密封件老化或破裂引起的，可以更换密封件来解决。
同时，还需检查冷却水路是否通畅，确保冷却系统正常运行。
二、冷却系统故障1. 散热器堵塞：散热器堵塞通常是由灰尘、油渍或铁锈等污垢堆积引起的，可以通过清洗或更换散热器来解决。
定期检查散热器的阻塞情况，确保冷却系统工作正常。
2. 水泵失效：水泵失效可能是由泵叶片损坏或轴承磨损引起的，可以更换水泵来解决。
同时，还需检查水泵轴承是否润滑良好，确保水泵正常工作。
三、气缸系统故障1. 气缸壁磨损：气缸壁磨损通常是由缺油或燃油油质不良引起的，可以定期更换机油或添加油品添加剂来预防磨损。
若气缸壁已经严重磨损，需要进行气缸套翻修或更换。
2. 活塞磨损：活塞磨损通常是由活塞环磨损或油品不适引起的，可以定期更换活塞环、提高油品质量或添加油品添加剂来预防磨损。
若活塞已经严重磨损，需要更换新的活塞。
3. 飞轮松动：飞轮松动通常是由飞轮螺栓松动或防震垫破损引起的，可以紧固飞轮螺栓或更换破损的防震垫来解决。
同时，还需定期检查飞轮螺栓的紧固情况，确保飞轮正常工作。
四、润滑系统故障1. 机油压力过高或过低：机油压力过高可能是由油泵内部故障或油路阻塞引起的，可以更换油泵或清洗油路来解决。

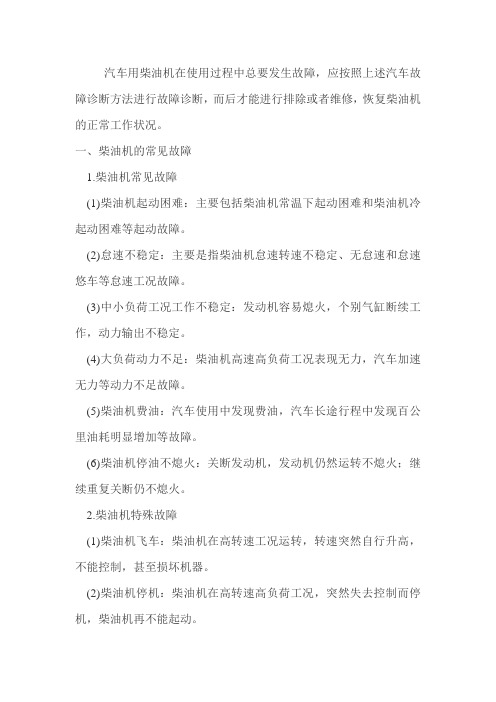

汽车用柴油机在使用过程中总要发生故障，应按照上述汽车故障诊断方法进行故障诊断，而后才能进行排除或者维修，恢复柴油机的正常工作状况。
一、柴油机的常见故障1.柴油机常见故障(1)柴油机起动困难：主要包括柴油机常温下起动困难和柴油机冷起动困难等起动故障。
(2)怠速不稳定：主要是指柴油机怠速转速不稳定、无怠速和怠速悠车等怠速工况故障。
(3)中小负荷工况工作不稳定：发动机容易熄火，个别气缸断续工作，动力输出不稳定。
(4)大负荷动力不足：柴油机高速高负荷工况表现无力，汽车加速无力等动力不足故障。
(5)柴油机费油：汽车使用中发现费油，汽车长途行程中发现百公里油耗明显增加等故障。
(6)柴油机停油不熄火：关断发动机，发动机仍然运转不熄火；继续重复关断仍不熄火。
2.柴油机特殊故障(1)柴油机飞车：柴油机在高转速工况运转，转速突然自行升高，不能控制，甚至损坏机器。
(2)柴油机停机：柴油机在高转速高负荷工况，突然失去控制而停机，柴油机再不能起动。
二、柴油机故障诊断方法灵活运用十大故障诊断方法，对柴油机的常见故障和疑难故障进行诊断。
柴油机的工作原理决定有些故障比较明显，也比较容易判断，例如可用看柴油机排烟烟色，听柴油机声音，手摸某处的温度和感知振动等方法来判断。
1.柴油机排气烟色观察柴油机排气烟色，判断柴油机的工作是否出现故障，是一种简单易行和有效的方法。
发动机在正常工作温度下，其排气烟色应该是无色或淡灰色，所谓无色不是完全无色，不能像汽油机那样无色，而是在无色中伴有淡淡的灰色，这是正常排气烟色；发动机在怠速时排气烟色可能重一些，在高速高负荷时也可能重一些，要注意观察正常排气烟色，才能对非正常的排气烟色有清楚的了解。
(1)排气冒黑烟。
柴油机排气冒黑烟主要是燃料过浓，可燃混合气形成不良或燃烧不完善等原因造成的。
在柴油机正常温度运转时，大负荷工况或加速工况下常常伴有冒黑烟的现象，一般是因为喷油量过多造成的。
如果柴油机无故障，又调整得当，且冒烟限制器工作正常，柴油机在大负荷下冒黑烟现象就能减轻，排烟为灰色就比较正常。
柴油机常见故障分析与排除
柴油机在使用过程中，由于各种原因可能会出现各种故障，需要及时发现并排除，否则可能会影响机器的使用寿命和工作效率。
本文就常见的柴油机故障进行分析与排除。
一、柴油机启动难
1.1 电池电量不足或电机线路老化或损坏。
此时可以更换电池或修复电机线路；
1.2 燃油泵出现故障或燃油系统出现堵塞，导致燃油流量不足。
此时需要检查燃油泵和燃油路线，进行维修或更换零部件；
1.3 高压油管或喷油嘴孔堵塞或损坏。
此时需要清洗或更换高压油管或喷油嘴孔；
1.4 发动机缺气或空气滤清器堵塞。
此时需要排除漏气点或更换空气滤清器。
二、柴油机功率不足
2.4 活塞环损坏、气门泄漏或气门间隙不足。
此时需要更换损坏的零部件或进行相应的维修。
三、柴油机燃油过多
3.3 发动机供气不良。
此时需要检查吸气管路和空气滤清器；
四、柴油机排放黑烟
总之，柴油机故障出现时，需要确切地了解故障的原因，并进行适当的维修或更换零部件，以达到排除故障的目的。
在柴油机的日常使用过程中，也需要加强维护和保养，定期更换燃油、机油、滤清器等零部件，以保证机器的正常运转。
柴油机常见故障分析与排除一、柴油机无法启动1. 柴油泵供油不足当柴油泵供油不足时，柴油机就会出现无法启动的情况。
造成这种情况的原因可能有柴油泵内部损坏、油路堵塞、柴油泵泵体进气等。
处理方法可以通过检查柴油泵的工作情况，清洗油路或更换柴油泵零部件来解决。
2. 空气滤清器堵塞空气滤清器堵塞也会导致柴油机无法启动。
因为空气滤清器堵塞会导致空气进入不足，无法形成正常的气液混合。
此时需要检查空气滤清器的工作情况，并进行清洗或更换滤芯。
3. 燃油不良如果柴油质量不良，也会导致柴油机无法启动。
这时候需要更换优质的柴油，并对燃油系统进行清洗。
二、柴油机功率不足2. 燃油喷射系统故障燃油喷射系统如果出现故障，也会导致柴油机功率不足。
此时需要对燃油喷射系统进行检修，保证燃油喷射正常。
3. 活塞环磨损柴油机活塞环磨损也是导致功率不足的原因之一。
因为活塞环磨损会导致活塞气密性不好，从而影响到发动机的工作效率。
需要更换新的活塞环来解决这个问题。
三、柴油机发动机抖动1. 柴油喷油器故障柴油喷油器故障会导致柴油机的抖动。
这种故障表现为发动机在工作时抖动明显，功率不足。
需要对喷油器进行检修或更换。
3. 柴油泵供油不足柴油泵供油不足会导致柴油机抖动，因为供油不足会影响到柴油机的正常工作。
此时需要检查柴油泵的供油情况，并做出相应的调整。
四、柴油机排气不畅1. 排气歧管堵塞柴油机排气不畅可能是由于排气歧管堵塞所致。
需要对排气歧管进行清洗或更换，使排气通畅。
2. 涡輪增壓器故障涡轮增压器故障也会导致柴油机排气不畅。
这时需要对涡轮增压器进行检修或更换。
3. 柴油机进气不足柴油机进气不足也是导致排气不畅的原因之一。
需要检查进气系统的情况，确保正常供气。
通过以上分析，我们可以看出，柴油机常见故障的原因多种多样。
要想排除这些故障，首先要对柴油机进行定期的检查和维护工作，确保设备处于良好的工作状态；要及时发现并排除故障，防止故障的扩大，确保设备的正常运行。
柴油机运行中常见故障及应及处理柴油机作为一种常见的内燃机，广泛应用于各种交通工具和工业设备中。
然而，在长期运行中，柴油机也会遇到一些常见故障。
本文将详细介绍柴油机运行中常见的故障，并提供相应的处理方法。
一、燃烧系统故障1. 燃油不足：柴油机燃油不足会导致燃烧不充分，功率下降，甚至无法启动。
处理方法是检查燃油供给系统，确保燃油泵工作正常，燃油滤清器无阻塞。
2. 燃油喷射器阻塞：燃油喷射器阻塞会导致喷油不均匀，燃烧不彻底，产生黑烟和动力不足。
处理方法是清洗或者更换阻塞的喷油嘴。
3. 燃油泵故障：燃油泵故障会导致燃油供应不稳定，柴油机无法正常工作。
处理方法是修理或者更换燃油泵。
二、冷却系统故障1. 散热器阻塞：散热器阻塞会导致冷却效果不佳，引起柴油机过热。
处理方法是清洗散热器，确保良好的冷却效果。
2. 水泵故障：水泵故障会导致冷却液无法循环，引起柴油机过热。
处理方法是修理或者更换水泵。
三、润滑系统故障1. 润滑油不足：润滑油不足会导致柴油机各部件磨损加剧，甚至浮现卡死现象。
处理方法是定期检查润滑油量，及时添加或者更换润滑油。
2. 润滑油泄漏：润滑油泄漏会导致润滑不良，引起柴油机各部件过热和磨损。
处理方法是检查密封件，修理或者更换泄漏部件。
四、点火系统故障1. 点火塞损坏：点火塞损坏会导致点火不良，柴油机无法正常启动。
处理方法是检查点火塞，清洗或者更换损坏的点火塞。
2. 点火线圈故障：点火线圈故障会导致点火能量不足，柴油机动力下降。
处理方法是检查点火线圈，修理或者更换故障的线圈。
五、机械系统故障1. 活塞环磨损：活塞环磨损会导致燃气泄漏，功率下降，燃油消耗增加。
处理方法是更换磨损的活塞环。
2. 气缸磨损：气缸磨损会导致压缩比降低，柴油机动力下降。
处理方法是研磨或者更换磨损的气缸。
六、电气系统故障1. 蓄电池电量不足：蓄电池电量不足会导致柴油机无法启动。
处理方法是充电或者更换电量不足的蓄电池。
2. 发机电故障：发机电故障会导致电力供应不稳定，柴油机电器无法正常工作。
柴油燃烧机常见故障及解决方法：1.柴油滤清器堵塞：长时间使用后，柴油滤清器内的杂质可能累积成堆，导致燃油供应不足，从而出现运行不稳定、发动机功率下降等故障。
解决方法是检查并更换柴油滤清器，控制更换周期，增加更新柴油燃油的频率，以减少杂质的污染。
2.进气管路堵塞：进气管路堵塞可能会导致燃烧不充分、排放不净以及啮合不良等故障。
解决方法是定期清理堵塞的气阀，更换堵塞的进气管路。
3.高压油管泄露：高压油管泄露可能导致车辆发动不起来等故障。
解决方法是检查并更换老化、损坏或锈蚀的高压油管，定期对高压油管进行保养。
4.燃烧室积碳：燃烧室积碳可能导致燃烧不充分、机油增多、废气排放不净以及动力不足等故障。
解决方法是采用专业的清洗剂清洗积碳，增加更换空滤、机滤的频率。
5.发动机故障灯亮起：当柴油燃烧机出现故障时，车内会出现发动机故障灯亮起的情况。
此时必须尽快排除故障，以免引起更大的损伤。
具体处理方法是根据故障提示码排除故障，寻找并排除故障原因。
6.柴油机烧机油：气门导管及气门磨损过度，机油漏入气缸。
解决方法是更换气门导管和气门。
7.柴油机废气大或有白烟从废气管排出：气缸组件磨损过大、油底壳有水或有拉缸现象。
解决方法是检查并更换气缸组件、清理油底壳、检查并维修拉缸问题。
8.柴油机出现烧瓦现象：轴瓦间隙过大，引起油压过低；柴油机缺水而出现高温；机油泵工作失效；供油时间不正确；气门关闭不严；气缸垫冲坏，气缸拉缸。
解决方法是检查机油压力，如果机油压力过低，应及时停机检查并维修；检查柴油机的温度，如果过高应立即停机检查并维修；检查机油泵的工作状态，如果失效应立即更换或维修；检查供油时间，如果过早或过晚应调整；检查气门关闭状态，如果漏气应维修；检查气缸垫和气缸的状态，如有需要应更换。
柴油机常见故障及分析柴油机是一种重型机械设备，常见故障有很多种。
下面将介绍一些常见的柴油机故障及其分析解决方法。
1.启动困难：柴油机启动困难的原因有很多，主要包括燃油系统故障、电气系统故障和发动机本身故障。
首先，可以检查燃油供应是否正常，观察燃油泵是否工作正常，燃油是否充足。
如果燃油供应正常，可以检查喷油嘴是否堵塞，需要进行清洗或更换。
另外，还可以检查压缩系统是否正常工作，排除其他故障。
2.燃油泄漏：柴油机燃油泄漏的原因一般为燃油系统密封不良或管路老化破裂。
首先，可以检查燃油滤清器是否紧固，密封是否完好。
如果有燃油泄漏现象，需要更换密封件。
另外，还可以检查燃油管路是否老化破裂，需要更换燃油管路。
3.机油增多：柴油机机油增多的原因一般为活塞环损坏、缸套磨损或活塞气门密封不良。
首先，可以检查活塞环是否磨损严重，需要进行更换。
如果发现缸套磨损或活塞气门密封不良，需要进行维修。
另外，还可以检查机油冷却系统是否正常工作，是否需要更换机油冷却器等。
4.发动机噪声过大：柴油机发动机噪声过大的原因一般为活塞磨损、曲轴磨损或发动机油路堵塞等。
首先，可以检查活塞、曲轴等关键部件是否磨损严重，需要进行更换。
另外，还可以检查发动机油路是否堵塞，需要进行清洗或更换。
5.冷却系统故障：柴油机冷却系统故障的原因一般为水泵故障、散热器堵塞或冷却液流失等。
首先，可以检查水泵是否正常工作，是否需要更换。
另外，还可以检查散热器是否有堵塞，需要进行清洗。
如果发现冷却液流失，可以检查冷却系统密封件是否完好，是否有渗漏现象。
6.排气黑烟：柴油机排气黑烟的原因一般为燃烧不完全，主要有喷油器堵塞、燃油质量不良等。
首先，可以检查喷油器是否堵塞，需要进行清洗或更换。
另外，还可以检查燃油质量是否合格，需要更换燃油。
综上所述，柴油机常见故障主要包括启动困难、燃油泄漏、机油增多、发动机噪声过大、冷却系统故障和排气黑烟等。
通过合理的分析和解决方法，可以快速修复柴油机故障，保证其正常运行。
柴油机综合故障分析与排除柴油机是一种应用广泛的内燃机，广泛应用于交通运输、工程机械、农业机械和发电设备等领域。
柴油机具有功率大、经济性好、燃烧稳定等优点，但在长时间运行过程中也会出现各种故障，这些故障可能会严重影响到机器的正常工作。
及时准确地分析故障原因，采取相应的排除措施，对于维护柴油机的正常运行是非常重要的。
一、柴油机故障种类1、启动故障：包括启动困难、启动后立即熄火或者启动失败等现象；2、工作不稳定：工作时发动机抖动明显，负载不稳定；3、燃烧不完全：发动机冒黑烟或者排气管冒黑烟；4、油耗增大：柴油机耗油量明显增加；5、功率下降：柴油机输出功率明显减小；6、异响：工作时发出异常的噪音；7、温度异常：柴油机温度过高或者过低；8、机油消耗增大：机油消耗量明显增加。
二、柴油机故障排除方法1、启动故障排除当柴油机出现启动困难、启动后立即熄火或者启动失败时，需要对柴油机的点火系统、供油系统和空气系统进行检查。
可能的原因包括点火系统中的火花塞老化、点火线路接触不良，供油系统中的油泵故障、供油管路堵塞，空气系统中的空气滤芯堵塞、进气管路漏气等。
针对不同的故障原因，需要采取相应的排除措施。
2、工作不稳定排除如果柴油机工作时抖动明显，负载不稳定，可能是燃油供给不足、气缸压力不均匀、缸内各缸间燃烧不均、活塞环磨损等原因引起。
为了排除这些故障，可以检查柴油机的供油系统、气缸压力、活塞环的磨损情况，并采取相应的措施。
3、燃烧不完全排除柴油机冒黑烟或者排气管冒黑烟的原因可能是喷油器失火、空气滤芯堵塞、供油不均、进气管路漏气等。
对于这些故障，可以通过检查喷油器的工作状态、清洗空气滤芯、调整喷油器的喷油量等方式进行排除。
4、油耗增大排除柴油机油耗增大可能是由于机油系统漏油、活塞环磨损、活塞环密封不良等原因引起。
排除这些故障可以通过检查机油系统的密封性、更换活塞环等方式进行。
5、功率下降排除6、异响排除7、温度异常排除柴油机温度过高或者过低可能是由于散热系统故障、循环系统故障等原因引起。
柴油机常见故障汇总汽车用柴油机在使用过程中总要发生故障，应按照上述汽车故障诊断方法进行故障诊断，而后才能进行排除或者维修，恢复柴油机的正常工作状况。
一、柴油机的常见故障1.柴油机常见故障(1)柴油机起动困难：主要包括柴油机常温下起动困难和柴油机冷起动困难等起动故障。
(2)怠速不稳定：主要是指柴油机怠速转速不稳定、无怠速和怠速悠车等怠速工况故障。
(3)中小负荷工况工作不稳定：发动机容易熄火，个别气缸断续工作，动力输出不稳定。
(4)大负荷动力不足：柴油机高速高负荷工况表现无力，汽车加速无力等动力不足故障。
(5)柴油机费油：汽车使用中发现费油，汽车长途行程中发现百公里油耗明显增加等故障。
(6)柴油机停油不熄火：关断发动机，发动机仍然运转不熄火；继续重复关断仍不熄火。
2.柴油机特殊故障(1)柴油机飞车：柴油机在高转速工况运转，转速突然自行升高，不能控制，甚至损坏机器。
(2)柴油机停机：柴油机在高转速高负荷工况，突然失去控制而停机，柴油机再不能起动。
虽有进气预热装置，但可能有时不起作用或作用低下；柴油机机体冷，特别是在夜间冷冻一宿，已完全变冷，进入的空气虽经预热又被冷却，引起燃烧室中空气温度低，相应的润滑油温度低，机油盘润滑油温度低，各油道和各润滑表面润滑油膜温度低，发动机运转阻力大，相应转速较低；冷却液温度低，柴油机升温慢；燃油温度低，喷油器喷射雾化不良，可燃混合气形成不佳，使得燃烧不完善；再加上燃油品质不佳，黑烟就更浓。
而德国道依茨BF6M1013EC型柴油机，在燃烧室中加装有笔式冷起动预热器，能给燃烧室加温，这就使冷机起动和冷起动后的预热过程的柴油机冒黑烟现象得以缓和且可较快消失掉。
对于柴油机冷起动时和延续一段时间的冒黑烟故障，很难以调整的方法加以解决，只能等待约半小时，发动机温度正常了，冒黑烟故障也就随之减轻和消失了。
(2)蓝色烟。
排气蓝色烟，一般是发动机使用日久，慢慢开始烧机油引起的，随着蓝色烟雾的加重，烧机油越来越多，就应考虑维修柴油机了。
有时燃油中混有水分，或有水分漏入燃烧室中，引起燃烧的改变，柴油机会冒浅蓝色烟。
(3)白色烟。
白色烟是指排气烟色为白色，与无色不同，白色是水蒸气的白色。
白色表示排烟中含有水分或含未燃烧的燃油成分。
柴油机在寒冷天气运行时，发动机温度低，排气管温度也低，有水蒸气排气凝结成水汽形成白色排烟，是正常现象。
当发动机温度正常，排气管温度也正常时，仍然排出白色烟雾，说明发动机工作不正常，故障原因可能有：燃油中含有过多的水分；喷油泵压力过低；喷油器故障等使燃油在燃烧室中雾化不良、可燃混合气形成不良等引起的。
(4)灰色烟。
淡灰色烟，柴油机工作还算正常，但烟雾颜色加重呈灰色或接近于黑色就不正常了，除了上述排烟黑色的原因外，还可能有进气不畅即空气供给不好的原因。
当取下进气空气滤清器后，排气烟色由深变浅甚至变为无色时，就是空气滤清器堵塞了，应检查引起进气不畅的原因。
2.柴油机声音柴油机的工作原理决定其声音较汽油机大，当其发生故障时又会以更大的异响表现出来，只要认真监听，故障比较容易判断。
监听柴油机异响的方法较多，如直接用耳朵监听，这是用得最多的，许多异响都可以直接听出来；借助于听棒、螺丝刀、胶管和听诊器等工具监听某部细微声音，也不失为好的监听方法，收到直接用耳朵听听不到的声音。
(1)柴油机工作粗暴噪声。
当调速器调整有误，喷油量过多，喷油过早时，可能会出现工作粗暴噪声，明显高于正常柴油机声音。
特别是当柴油机加速和高负荷时表现更为明显，应适当进行调整。
(2)柴油机敲缸噪声。
当调速器调整使喷油过于提前时，燃烧室中燃烧压力发生在活塞上止点附近，燃烧室中燃烧压力上升率偏高，引起柴油机敲缸。
敲缸多发生在加速和高负荷况，如敲缸经常发生，就应适当调整，否则长期敲缸会损坏柴油机。
(3)柴油机排气噪声。
柴油机排气噪声比较高，要求从发动机排气管口直到排气消声器排气出口的管路不能有损坏和漏气之处，如管路连接处漏气将使噪声大大增加，对使用十分不利，必须换件修好。
(4)气门落座噪声。
正确的气门落座噪声可用耳朵直接听到，用听棒或长起子监听听的更清楚，如听到气门噪声过大，可能是气门间隙过大，应重调气门间隙；如听不到气门落座噪声，还伴有柴油机工作不良等故障，可能是气门间隙过小，应重调气门间隙到适当间隙，恢复柴油机正常工作。
(5)喷油系统噪声。
喷油泵和喷油器正常工作时，用听棒能够监听到有节奏的喷油泵出油阀出油声响和喷油器喷油后针阀落座的声响。
如监听不到某路喷油泵和喷油器的声音时，又伴有柴油机工作不良等故障时，可能是某缸不喷油，不工作。
(6)柴油机声音不正常。
柴油机正常工作时，发出有节奏的噪声，柴油机加速时声音正常变化转速正常提升。
为发动机加速时，声音变得清脆、"咯、咯"作响时，可能是喷油过早所致；声音变得沉闷、"呼、呼"作响且伴有加速无力时，可能是喷油过迟所致。
3.柴油机振动和温度柴油机和柴油车正常工作时，有一个常规的感觉得到的正常振动，低速低负荷时振动较小，高速高负荷时振动加大，加速过程中有一个逐渐过渡的振动过程。
在使用中这一振动明显改变和明显加大时，说明柴油机发生故障。
柴油机支承损坏，柴油机支承是柴油机与车架的连接装置，损坏后使柴油机振动明显改变；柴油机某缸不工作或工作不良，使发动机振动加大，当排除前者原因后要检查发动机本身。
柴油机供油高压油管的波动，可用手摸法直接感知出来，摸到的振动就像中医给人摸脉波一样，高压管的波动与转速成正比，节律准确，波幅一致。
当用手摸到某缸高压油管的脉动变得特别重时，可能是本缸喷油器针阀卡住在喷油关闭位置所致，应进一步检查本缸工作情况；当某缸高压油管的脉动变得特别轻滑时，可能是本缸出油针阀处密封不良，也应继续检查。
柴油机起动后开始工作时，检查柴油机工作情况，可用手摸各缸排气管温度上升情况。
如某缸温度上升明显低于其他各缸，表示本缸不工作或有失火情况；柴油机在怠速时转速不稳，也可用上述摸各缸排气歧管的方法检查温度是否一致，如发现本缸温度仍然明显偏低，就应对本缸工作进行进一步检查。
但是当发动机升温后，发动机各部温度趋于一致，摸温度就不灵了。
4.仪表指示汽车的仪表板上装有许多仪表和指示信号，例如有电压表、发动机转速表、水温表、油压表、气压表、油量表、车速里程表和警告灯等。
这些仪表不仅供使用者掌握发动机和汽车的工作情况，还能用做发动机的故障诊断，那是再方便不过的了。
当起动发动机时，如感到起动困难，使用者就应首先注意到起动机转速过低的声音，观察到电压表指示电压是否低落和低电压指示灯是否已经点亮，可以判断蓄电池是否有电还是其他什么故障。
当汽车停车和发动机怠速运转时，如注意到气压表指示气压回落和气压警报灯点亮时，甚至注意听到了储气管路有漏气的声音时，就应仔细观察气压管路接头是否密封不严或者管路折断现象等。
5.查曲轴箱通风曲轴箱中的烟雾与燃烧室相关，主要是由活塞和活塞环隔开的，查看曲轴箱通风的烟色和烟量，可以较容易的检查活塞和活塞环的密封情况。
检查时拔下曲轴箱通风管接空气滤清器的接头，在发动机运转中看通风管向外排烟的情况，还可略提高发动机的转速观察排烟的烟色和烟量的变化情况。
对于较新的和工作正常的发动机，不应有烟气向外排出；对于使用时间较长但无故障的发动机，可以有少量的烟雾排出，烟色应为无色或微白色；如果通风管排烟量较重，排烟量较多颜色较黑，说明活塞环磨损漏气严重；如果排烟颜色是蓝色，说明发动机烧机油，结合发动机的机油耗量的多少，可以说明发动机磨损到什么程度；如果排烟颜色变为黑色和大量的排烟，就应考虑到活塞环是否卡住或已经断裂，应进一步检查以确认其损坏情况；在某些特殊情况，可能排烟变为黄色烟雾，说明发动机轴瓦可能烧毁，应进一步检查或停机修理。
当以上故障判断不够明显时，还可将曲轴箱通风的另一根接发动机进气管的排气管接头也拔下来并将其堵住，切断了曲轴箱的排气，燃烧室的气体直接经活塞和活塞环排人曲轴箱并从曲轴箱通风管排出而无旁路，排烟量会明显增加，观察更为直观。
6.闻气味柴油机的异味与汽油机不同，柴油机总是有异味，这个异味主要来自发动机的排气管，总是有未完全燃烧的柴油味，甚至驾驶员的身上永远都粘有柴油味，人们一嗅到有柴油味的人，再看一下外表，就能判断这个人是柴油车驾驶员。
可见排气中带有柴油味并不奇怪，但应注意嗅到排气中的柴油味加大加重，这是柴油机燃烧很不充分所致，应检查柴油机或调整柴油机的调速器。
如果比较留心，还可以准确判断柴油机烧机油味等，再仔细观察和排除。
7.拆喷油泵喷油泵是柴油机供油系中的重要部件，可用局部拆开喷油泵的方法，来判断柴油机的故障是方便的和有效的。
当柴油机排气冒黑烟并怀疑柴油机的某一缸喷油过浓时，可以拆下这个缸的高压油管，从而停止了这个缸的供油，在柴油机转速和声音均发生变化的同时，柴油机排气冒黑烟消失了，立即可以判断是这个缸的喷油过浓所致。
当柴油机有活塞或活塞销的敲击声时，并怀疑这种声音来自某一个气缸，同样可以拆下这个缸的高压油管，如果敲击声消失，故障就在这个缸；如果判断不对，还可对邻近缸或其他各缸进行检查，一般可以找到故障所在。
检查柴油机的限速器和扭矩校正器是否按照要求起作用时，可以拆开喷油泵的侧盖，慢慢提升发动机的转速，一边听发动机的声音，一边观察喷油泵齿条的移动情况，如果发动机上升到额定转速时齿条向回移动，发动机转速不再继续上升，就是限速器和扭矩限制器起作用。
否则应进一步检查和调整。
柴油机工作不良而怀疑供油管路有漏气故障时，可在高压泵的低压油管接头处拆开进油管，观察进油管中是否有气泡出现等。
8.试供油功能柴油机的正常工作主要靠正常供油来实现。
当拆开供油低压管路后，可以改为用手动油泵来泵油，寻找供油系低压供油部分的故障。
当推拉手油泵都感到阻力小时，可能是手油泵膜片坏了，漏气，致使发动机工作不良。
当拉动手油泵行程感到阻力大而推动手油泵阻力小时，甚至在回行程只要一放手，手柄就会自然落下时，可能是供油管路前段油管堵塞所致，重点检查前段供油管路。
当推动手油泵行程感到阻力大而拉动手油泵阻力小时，可能是供油管路后段油管堵塞。
在柴油机停机状态下，可逐缸拆下高压油管接头，打手油泵强制对高压泵供油，观察高压管接头出油情况，正常情况下应无柴油溢出；如果有柴油溢出，说明这个缸的出油阀密封不良，应拆检修理。
当怀疑某缸喷油器喷油不良时，可将这缸喷油器拆下来，在发动机运转中检查喷油器的喷油情况；也可在停机状态下，用撬动本缸喷油泵柱塞弹簧座的方法使喷油器喷油，观察喷油情况，判断喷油器好坏。
