54张图汇总施工现场常见质量问题！质量检查重点第一部分：钢筋绑扎质量问题
混凝土垫块数量不足
基础梁施工完成后发现柱筋偏位
柱筋偏位
柱筋偏位
柱筋偏位达180mm
柱筋偏位达100mm
柱筋偏位
柱筋偏位
板筋凌乱
受力主筋未绑扎到位
线管不要大量水平穿过剪力墙
模板内矿泉水瓶未清理
钢筋垫块未放到位，混凝土表面有钢筋锈蚀痕迹
柱筋偏位
第二部分：模板安装质量问题
梁柱交接处模板阴角无木方
对拉方式不对
模板拼缝过大
墙柱模板未钉压脚板
外墙柱模板未与已浇灌混凝土重叠
钢管立杆未垫木方
木工加工未做到工厂化，楼面是到处是垃圾
外墙支模未按方案实行拉顶结合
模板内杂物未清理
砼面不平，墙柱模板未立在混凝土面上
卫生间沉箱用铁线支模，存在渗漏风险
锯沫、废板随处可见
后浇带模板私自拆除
用钢管扣件代替顶托
钢管采用扣件接长
钢管立柱下垫木方偏位
钢管立柱下木方未垫到位
第三部分：混凝土浇灌质量问题
B6栋柱漏振
柱严重漏振
混凝土浇灌不到位，直接用砂浆修补
柱漏振
柱漏振
柱严重漏振
墙柱混凝土漏浆、漏振
反梁混凝土崩角
水电压槽混凝土破损
卫生间梁根部混凝土烂根
B6栋3层柱漏振
B6栋混凝土缺陷私自修补
外墙柱错台达30mm
外墙柱混凝土错台
墙柱根部混凝土漏浆
墙柱阴角混凝土漏浆
混凝土漏振
墙柱根部混凝土烂根
工人私自修补混凝土缺陷
板面混凝土未二次收光，多处出现裂缝
板面标高控制不到位
反梁根部漏浆
混凝土表面摆坎。

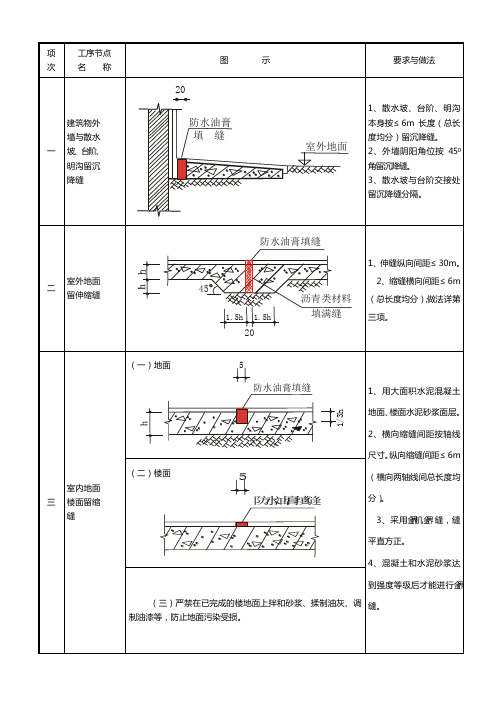

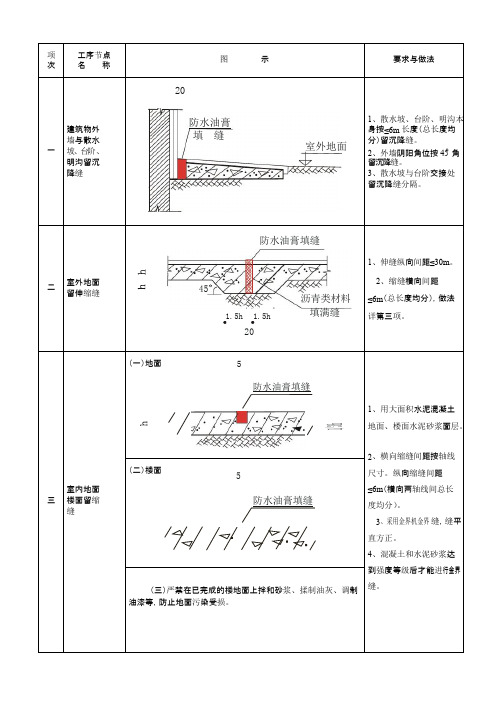

1/3h一建筑物外 墙与散水 坡、台阶、 明沟留沉 降缝20防水油膏 填 缝室外地面1、散水坡、台阶、明沟本身按≤6m 长度（总长度均 分）留沉降缝。

2、外墙阴阳角位按 45 角 留沉降缝。

3、散水坡与台阶交接处 留沉降缝分隔。

二室外地面 留伸缩缝防水油膏填缝45沥青类材料1.5h 1.5h 填满缝201、伸缝纵向间距≤30m 。

2、缩缝横向间距≤6m （总长度均分），做法详第三项。

三室内地面 楼面留缩 缝（一）地面 5防水油膏填缝1、用大面积水泥混凝土地面、楼面水泥砂浆面层。

2、横向缩缝间距按轴线尺寸。

纵向缩缝间距≤6m （横向两轴线间总长度均分）。

3、采用金界机金界 缝，缝平 直方正。

4、混凝土和水泥砂浆达到强度等级后才能进行金界缝。

（二）楼面5防水油膏填缝（三）严禁在已完成的楼地面上拌和砂浆、揉制油灰、调制油漆等，防止地面污染受损。

10HG 250250.. 50.. ................. ........ ...... . ... . ..... .. .. .... . ... .. . ......四变形沉降缝（一）楼面5 B+90 51 2 7B—设计缝宽； H—设计4 面层厚度； 5 50 B 50D—找平层厚度；1、一面层按设计。

2、—5 厚钢板。

3、 形不锈钢或铝合金封口板。

4、—24#镀锌形铁皮。

5、一塑料胀锚木牙螺丝@500 C /C 固定形 镀锌铁皮。

6、一塑料胀锚不锈钢螺丝@500 C /C固定 形 封口板。

7、一沥青胶泥填嵌。

8、一硅铜胶封缝。

（二）墙面5 B+93 28 3 84......... ....... ...... ... .. ...5（三）天面30 G 3.. . ... .. ....1 . .. . .. ... ...G1.2.3-设计结B 构宽度G 1 G 150301050-10030十 五天面地漏 斜水坡度 及防渗Ra=500Rr=25020防水油膏填 缝十 六管道穿越 楼板、屋 面的套管 埋设嵌沥青麻丝填防水油膏30予埋钢套管 巽环用& 3mm钢板焊接套管的选用、加 工大样及埋设工艺 要求详见有关标准 图集。

二十一电气线路、电气照明器具和箱、盘、柜安装①插座、螺口灯头的接线须正确，严禁调错及漏接。

②同一房间内高位和低位开关、插座的安装标高应一致，允差5mm；并列安装的开关、插座应平齐，允差0.5mm。

③对地面的安装标高低于2.4m的金属外壳灯具和其它电器，其金属外壳须可靠接地保护。

④顶棚的灯具和器具应专门设置独立的固定吊点。

⑤顶棚内的灯具外壳应设有管孔或带管孔的接线盒，灯具的金属外壳和金属线盒应设接地端子。

⑥箱、盘、柜上装有电器的可开启门或面板应用合适截面的裸铜软线与箱、盘、柜体作跨接。

⑦同一建筑物内的各相线应分别为同一种颜色（如黄、绿、红色），地线必须为黄绿双色，零线宜为淡蓝色。

⑧干线和支路的空气、漏电开关配选应正确合理，产品质量可靠。

二十二镀锌线管敷设①线管与线槽（盒）、箱、盘、柜等连接时，严禁用熔焊方式开孔，且应采用内外迫母锁紧固定，管端螺纹外露2-3扣（<5mm）。

管口应有护线塑料套咀。

②在安装壁灯、吸顶灯、吊灯等电器的部位应设接线盒。

③跨接地线应采用专门的接地线卡并正确选用跨接导线，且连接牢固可靠；不应采用熔焊跨接。

④在露天和潮湿场所明装时，不得用薄壁线管。

其配套的盒、箱应齐全可靠。

铁盒、箱及有关配件用热镀锌件。

⑤明配（含吊顶内）的线管应排列整齐美观。

支（吊架、卡码设置合理，固定点间距均匀；其中管卡与终端、弯头中点、电器器具或盒（箱、盘、柜）边缘的距离均宜为150-500mm。

二十三风管安装①风管的连接应严密，无脆裂，缝隙应填密封胶。

②保温棉应与风管外表面紧贴严密，胶钉应牢固且间距合理。

③风管系统应按规范装设防火阀。

④支架应按规范设置。

二十四空调水系统与风机盘管安装①冷凝水管道坡向合理，无渗漏，运行前应作排水试验。

②冷冻供回水管严禁渗漏，且保温严密、到位。

③三速开关接线正确，各档风速应有明显区别。

二十五电梯安装①电梯机房设备安装：（1）曳引机承重梁的非支承部位应明显离开楼地面，严禁在梁底填塞建材。

一、施工缝（梁、楼板）夹渣、润泵砂浆遗撒施工缝处混凝土结合不好，有缝隙或夹有杂物，造成结构整体性不良；润泵砂浆在楼板上没有强度，给结构造成巨大的安全隐患。

1.1原因分析:1、在浇注混凝土前没有认真处理施工缝表面；浇注过程中，振捣不够密实。

2、楼板、梁在混凝土浇筑前清理不到位，或在梁内示设置清扫口，楼板上的锯未和木块等细小垃圾存在梁内，无法清理出来。

3、分层分段施工时在施工停歇期间常有木块、锯末等杂物积存在混凝土表面，未认真检查清理，再次浇注混凝土时混入混凝土内。

4、浇筑顶板混凝土时，润泵砂浆没有妥善处理，导致砂浆遗撒到楼板面。

1.2预防措施：1、在已硬化的混凝土表面上继续浇注混凝土前，除掉表面水泥薄膜和松动石子或软弱混凝土层，并充分湿润和冲洗干净，清除残留在混凝土表面的积水。

2、在浇注前，施工缝宜先铺抹水泥净浆或与去石子的同配比混凝土相同的水泥砂浆一层，也可采用涂刷界面剂的方法。

3、在模板上沿施工缝位置通条开口，以便清理杂物和冲洗。

冬季施工时可采用高压风吹。

全部清理后，再将通条开口封闭，并抹水泥浆或减石子混凝土砂浆,再浇注混凝土。

4、润泵砂浆一律采用专用的灰斗吊运下楼，不允许直接浇筑到楼板当中。

1.3处理措施：1、对结构构件承载力无影响的细小裂缝，可将裂缝处加以冲洗，用抗裂砂浆抹补。

如果裂缝开裂较大较深时，应将裂缝、夹层附近的混凝土表面凿毛，将夹层中的杂物和松软混凝土清除，用清水冲洗干净，充分湿润，再采用高一等级的细石混凝土浇注捣实并认真养护。

对裂缝、夹渣的剔凿、切割都要弹线，修补做到方正、平直，修补美观。

2、楼板面遗留的润泵砂浆，专人仔细排查后做好记录。

遗留砂浆的部位要全部剔凿干净，剔至混凝土密实处，用清水冲洗干净，充分湿润，再采用高强修补料修补密实并认真养护。

二、钢筋外露钢筋混凝土结构内的主筋、负筋或箍筋等露在混凝土表面。

2.1原因分析：1、因配合比不当混凝土产生离析，浇捣部位缺浆或模板严重漏浆。

图文解说：混凝土工程质量通病及处理办法，工程基础知识导读：蜂窝蜂窝的现象为混凝土结构局部消失酥散，无强度状态。

也就是说混凝土表面缺少水泥砂浆而形成石子外露。

（1）协作比计量不准，砂石级配不好；（2）搅拌不匀；（3）模板漏浆；（4）振捣不够或漏振一、蜂窝蜂窝的现象为混凝土结构局部消失酥散，无强度状态。

也就是说混凝土表面缺少水泥砂浆而形成石子外露。

（1）协作比计量不准，砂石级配不好；（2）搅拌不匀；（3）模板漏浆；（4）振捣不够或漏振；（5）一次浇捣混凝土太厚，分层不清，混凝土交接不清，振捣质量无法把握（6）自由倾落高度超过规定，混凝土离析、石子赶堆；（7）振捣器损坏，或临时断电造成漏振；（8）振捣时间不充分，气泡未排解。

1、防治措施①严格掌握协作比，严格计量，常常检查；②混凝土搅拌要充分、匀称；③下料高度超过2m要用串筒或溜槽；④分层下料、分层捣固、防止漏振；⑤堵严模板缝隙，浇筑中随时检查订正漏2、处理方法①对较小蜂窝，洗刷洁净后用1：2水泥砂浆抹平压实；②对较大蜂窝，凿去薄弱松散颗粒，洗净后支模，用高一强度等级的细石混凝土认真填塞捣实；③对较深蜂窝，可在其内部埋压浆管和排气管，表面抹砂浆或浇筑混凝土封闭后进行水泥压浆处理。

二、麻面麻面的现象是混凝土局部表面消失缺浆和很多小凹坑、麻点，形成粗糙面，但无钢筋外露现象。

（稍微的表面缺少水泥砂浆而形成石子外露，或拆模板时粘掉的混凝土碎渣。

）（1）同"蜂窝'缘由；（2）模板清理不净，或拆模过早，模板粘连；（3）脱模剂涂刷不匀或漏刷；（4）木模未浇水潮湿，混凝土表面脱水，起粉；（5）浇注时间过长，模板上挂灰过多不准时清理，造成面层不密实；（6）振捣时间不充分，气泡未排解。

1、防治措施①模板要清理洁净，浇筑混凝土前木模板要充分潮湿，钢模板要匀称涂刷隔离剂；②堵严板缝，浇筑中随时处理好漏浆；③混凝土应分层匀称振捣密实，2、处理方法①表面做粉刷的可不处理；②表面不做粉刷的，应在麻面部位充分潮湿后用水泥砂浆抹平压光。
