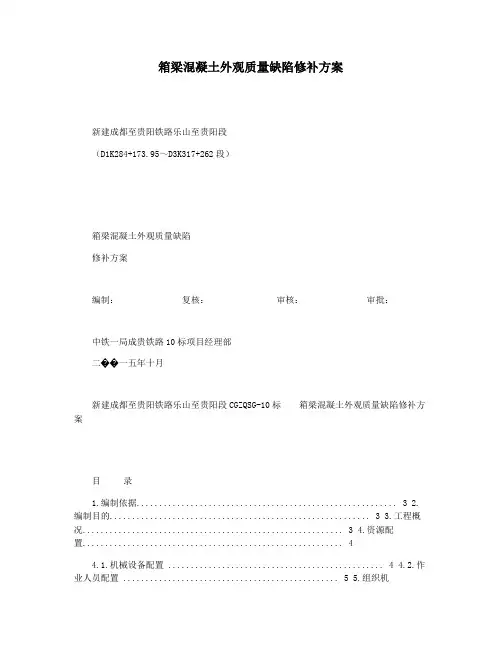

新建成都至贵阳铁路乐山至贵阳段（D1K284+173.95～D3K317+262段）
箱梁混凝土外观质量缺陷
修补方案
编制：
复核：
审核：
审批：
中铁一局成贵铁路10标项目经理部
二〇一五年十月
目录
1.编制依据 (3)
2.编制目的 (3)
3.工程概况 (3)
4.资源配置 (5)
4.1.机械设备配置 (5)
4.2.作业人员配置 (5)
5.组织机构 (6)
6.混凝土外观质量检查 (6)
7.修补前准备工作 (7)
7.1提高修补施工人员素质和技能 (7)
7.2物资及设备需求 (8)
7.3材料控制 (8)
8.修补方案 (8)
8.1气泡修补 (9)
8.2表面颜色不均匀修补 (9)
8.3表面脚印及不平整部分修补 (9)
8.4蜂窝麻面修补 (10)
8.5跑模、鼓肚修补 (10)
8.6露筋修补 (10)
8.7表面破损修补 (11)
8.8表观微裂纹修补 (11)
8.9冷缝得的处理 (12)
9.注意事项 (12)
10.安全质量保证措施 (12)
10.1质量保证措施 (12)
10.2安全保证措施 (13)
箱梁混凝土外观质量缺陷修补方案
1.编制依据
(1)《铁路混凝土工程施工技术指南》（铁建设[2010]241号）
(2)《高速铁路桥涵工程施工技术指南》（铁建设[2010]241号）
(3)《铁路混凝土结构耐久性设计规范》（TB10005-2010）
(4)《铁路混凝土与砌体工程施工规范》TB10210-2001、J118-2001
(5)《铁路混凝土工程施工质量验收标准》TB10424-2010
(6)《高速铁路桥涵工程施工质量验收标准》TB10752-2010
2.编制目的
在混凝土施工，尤其是大体积混凝土箱梁施工中，由于结构的特殊性，梁体外观可能会出现一些质量通病。混凝土外观缺陷主要存在结构部位为箱梁顶面层、箱梁内面层、箱梁底面支座周边，混凝土外观缺陷形式主要表现在表面颜色不均匀、蜂窝麻面、表观微裂纹、表面脚印及不平整部分、孔洞、露筋、表面破损，根据不同的缺陷形式及不同结构部位分析其生成原因，给出合理的解决办法，强调混凝土在成型之前的生成、运输、浇注、养护等施工工艺的重要性。对混凝土外观质量缺陷修补处理总原则是不隐蔽，端正思想，仔细分析其成因，正确对待，妥善处理。
3.工程概况
我分部管段内共计桥梁8座，其中特大桥1座，大桥5座，中桥2座。简支箱梁共计55孔，连续梁6联（48m+80m+48m 、40m+64m+40m、32m+48m+32m、10×10.8m、6×32m、2×24m+2×32m），桥梁全长2135.344m。
简支箱梁采用移动模架法和钢管柱贝雷梁组合支架法进行原位现浇施工，三联（48m+80m+48m 、40m+64m+40m、32m+48m+32m）连续梁均采用三角形挂篮进行悬臂浇筑施工，一联（10×10.8m）连续梁采用碗扣式支架法现浇施工，二联（6×32m、2×24m+2×32m）连续梁采用钢管柱贝雷梁组合支架法进行现浇施工。
4.资源配置
4.1.机械设备配置
4.2.作业人员配置
5.组织机构
项目经理部成立以项目经理为组长，总工、副经理为副组长的混凝土外观质量缺陷修补领导小组，组员由相关部门负责人及相关技术人员组成。各职能部门充分发挥主观能动性，对混凝土外观质量缺陷修补过程中出现的问题及时解决。各工区成立相应的实施小组，由工区长为主要负责人负责混凝土外观质量缺陷修补，组织和领导所属管辖范围内的施工修补和管理工作，其组员由部门负责人和技术人员担任，负责技术支持和指导实施方面的工作。成立专业混凝土外观质量缺陷修补队伍，其人数不少于15人。
组长：叶鹏勇
副组长：张建飞张朗侯宝玉
组员：潘彦邑魏小松陈涛邓柯郭增奇张海军徐攀
施工组织机构图
6.混凝土外观质量检查
为保证混凝土外观最终符合规范要求，项目部将成立专门缺陷修补作业队对混凝土表面缺陷修补。项目部工程部、安质部门专门负责混凝土质量缺陷的调查、原因分析、缺陷台帐记录、缺陷处理过程控制以及质量验收。
混凝土拆模后，各工区应在第一时间通知质检部门对混凝土外观进行检查、鉴定，发现质量缺陷后，及时登记并组织工程部、工区及作业队对缺陷产生的原因进行分析，并按照外观质量缺陷判断标准对缺陷进行分类评定、提出混凝土施工工艺控制和过程控制整改意见，督促施工队完善工艺措施。混凝土外观质量修补前，由质检部门对混凝土表面拍照并及时通知驻地监理工程师，取得监理工程师同意后，展开外观质量缺陷修补，外观质量缺陷修补完成后，通知监理工程师进行验收，并拍照备查。混凝土结构外部尺寸检验由项目部测量队配合质检部门检测备案。
梁体表面的缺陷大致可以分为以下几种：
表4 梁体外观质量缺陷分类症状
缺陷名称缺陷分类缺陷症状
保护层、裂缝缺陷保护层厚度厚度检测后不够
裂缝缺陷表面有不同程度的裂缝
其他缺陷轻微
①、孔径≤3mm、深度≤3mm的气孔；②、
面积≤0.1m2的麻面；③、油污；④、外表混
凝土接缝＜5mm的错面；⑤、深度＜1cm。中等
①、长度≤10cm、厚度≤2cm的边角缺损；
②、混凝土表面不平整，有凹坑；③、深度
介于1cm到3cm之间。
严重
①、由于振捣不密实或欠振、漏振等引起的
面积大于0.1m2或钢筋外露的孔洞蜂窝；②、
深度大于3cm。
7.修补前准备工作
7.1提高修补施工人员素质和技能
要从组织上、思想上切实做好修补前的各项准备工作，认真学习混凝土工程
