F701称重参数

F701C型称重控制器操作说明常用操作F701C型称重控制器操作说明常用操作1、系统概述1.1 系统说明F701C型称重控制器是一种用于称重系统的控制设备，可应用于工业生产中的称重任务。

本文介绍了F701C型称重控制器的常用操作方法。

2、控制器安装2.1 安装环境要求在安装F701C型称重控制器前，需要满足以下环境要求：- 温度范围：-10°C至50°C- 相对湿度：<85%- 电源要求.220VAC±10%，50Hz- 外部接口：RS485通信接口，电平为TTL2.2 安装步骤按照以下步骤安装F701C型称重控制器：1、将控制器安装到合适的支架上。

2、连接称重传感器，并确保连接牢固。

3、通过RS485通信接口与其他设备连接。

3、控制器配置3.1 系统参数设置在开始使用F701C型称重控制器之前，需要进行系统参数设置。

按照以下步骤进行配置：1、进入主菜单界面。

2、找到系统参数设置选项，进入设置界面。

3、针对不同的系统需要，设置相应的参数，如称重范围、精度等。

4、保存设置并退出。

3.2 秤台参数设置为了适应不同的称重任务，需要设置秤台参数。

按照以下步骤进行配置：1、进入主菜单界面。

2、找到秤台参数设置选项，进入设置界面。

3、根据秤台的尺寸、距离等信息，设置相应的参数。

4、保存设置并退出。

4、控制器操作4.1 程序运行按照以下步骤启动F701C型称重控制器的程序运行：1、确保系统参数和秤台参数已正确设置。

2、进入主菜单界面。

3、找到程序运行选项，选择需要运行的程序。

4、开始运行程序。

4.2 数据读取与显示F701C型称重控制器使用内置的显示器显示称重数据。

按照以下步骤进行数据读取与显示：1、进入主菜单界面。

2、找到数据读取与显示选项，进入该界面。

3、实时显示称重数据。

4、根据需要，选择其他功能，如数据保存、数据清零等。

5、附件本文档涉及以下附件：- F701C型称重控制器设备说明书- F701C型称重控制器安装指南6、法律名词及注释本文档中涉及的法律名词及其注释：- 秤台：用于放置待称重物体的平台。

F701(F701C) 仪表调校步骤
零点校定：
按F键→CNE/ENT键→9键→CNE/ENT键→ZERO键→CNE/ENT键，会出现2E 0.0, 待2E消失后零点校定结束。

以上步骤是零位的校准，下面是进行校称：
校称要在上图的界面下进行（也可以重新按F键→CNE/ENT键→9键→CNE/ENT键），在按1，显示91 0000.0 Kg这时将称斗挂上砝码，如果校25公斤的称最少要20公斤的砝码，1000公斤的最少800公斤砝码，也就是定量80%重量的砝码。

挂好之后再按CNE/ENT，输入挂上砝码的数值，再按CNE/ENT就会出现5E 0000.0(砝码重量值)，等到5E消失稳定后，显示砝码重量值后，校称结束。

精度调整，多增少减，参数04是粗加结束剩余量，参数06是落差（也就是细加结束剩余量）。

09是定量值(每包要包装的重量)。

仪表下方累计数清零：
按F键→CNE/ENT键→9键→CNE/ENT键→9键→CNE/ENT键，显示99 0000，输入1235，→CNE/ENT键，清零后按ESC键退出。

总气
源
神马吨包装逻辑流程图
左夹袋按钮
右夹袋按钮
自动延时1
上升延时
延时15秒
延时5秒。

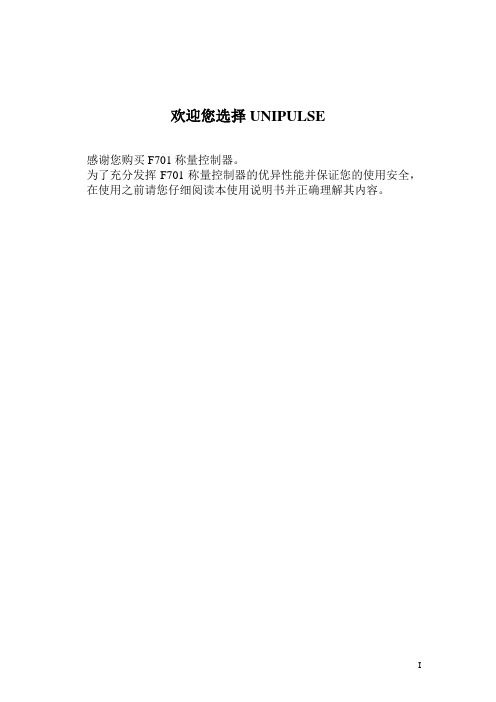

欢迎您选择UNIPULSE感谢您购买F701称量控制器。

为了充分发挥F701称量控制器的优异性能并保证您的使用安全，在使用之前请您仔细阅读本使用说明书并正确理解其内容。

目录1主要特点--------------------------------------------------------------------------------------------------1 2使用之前--------------------------------------------------------------------------------------------------2 3安全方面的注意事项------------------------------------------------------------------------------3 4安装----------------------------------------------------------------------------------------------------------4 5外形尺寸--------------------------------------------------------------------------------------------------5 6各部的名称和功能（前面板）-----------------------------------------------------------------6 7各部的名称和功能（后面板）----------------------------------------------------------------8 8连接方法-------------------------------------------------------------------------------------------------108.1 电源输入端子的连接--------------------------------------------------------------------------108.2 机架地线的连接---------------------------------------------------------------------------------108.3 SI/F的连接--------------------------------------------------------------------------------------108.4 控制输出入接头的连接-----------------------------------------------------------------------118.5 载荷传感器的连接-------------------------------------------------- -------------------------13 9按键的使用方法-------------------------------------------------------------------------------------159.1专用键的使用方法------------------------------------------------------------------------------159.2设定键的使用方法------------------------------------------------------------------------------15 10设定值一览表---------------------------------------------------------------------------------------1810.1设定模式0----------------------------------------------------------------------------------------2010.2设定模式1----------------------------------------------------------------------------------------2010.3设定模式2----------------------------------------------------------------------------------------2110.4设定模式3----------------------------------------------------------------------------------------2410.5设定模式4----------------------------------------------------------------------------------------25 11校准方法-----------------------------------------------------------------------------------------------2811.1后面板双列直插校准开关------------------------------------------------------------------2811.2实际校准方法-----------------------------------------------------------------------------------2811.3 CAL电阻法校准-------------------------------------------------------------------------------31 12去皮重、数字置零--------------------------------------------------------------------------------3212.1去皮重---------------------------------------------------------------------------------------------3212.2数字置零------------------------------------------------------------------------------------------33 13滤波-------------------------------------------------------------------------------------------------------35 14动态检测-----------------------------------------------------------------------------------------------36 15自动调零-----------------------------------------------------------------------------------------------38 16重力加速度修正-----------------------------------------------------------------------------------39 17自动落差修正---------------------------------------------------------------------------------------40 18功能键禁用、LOCK、DZ限制值----------------------------------------------------------4219外部控制信号---------------------------------------------------------------------------------------43 20定量投料/排出控制设定----------------------------------------------------------------------5120.1投料称量------------------------------------------------------------------------------------------5120.2排出称量------------------------------------------------------------------------------------------53 21简单比较控制---------------------------------------------------------------------------------------55 22时序控制-----------------------------------------------------------------------------------------------57 23双线式串行接口（SI/F）------------------------------------------------------------------------61 24设置点接口-------------------------------------------------------------------------------------------6225 BCD并行数据输出接口----------------------------------------------------------------------6326 RS-232C接口---------------------------------------------------------------------------------------6627 D/A转换器-------------------------------------------------------------------------------------------73 28关于RS-485------------------------------------------------------------------------------------------75 29更换保险管-------------------------------------------------------------------------------------------77 30更换后备电池---------------------------------------------------------------------------------------78 31变换电源电压---------------------------------------------------------------------------------------79 32过量程显示、错误显示-------------------------------------------------------------------------81 33自检功能、存储器清除-------------------------------------------------------------------------85 34系统框图-----------------------------------------------------------------------------------------------86 35规格-------------------------------------------------------------------------------------------------------87 36保修和售后服务-----------------------------------------------------------------------------------921主要特点●基于DIN规格的小型尺寸由于是DIN192 X 96尺寸，适合嵌入仪器箱内。

F701仪表各部分的名称和功能1.数值显示部分（萤光显示管7位）数字显示部分进行以下3种显示：（1）重量值显示总重量（GROSS）和净重（NET）的转换显示，负值显示“—”（2）溢出显示·传感器的输入信号超出输入范围时LoAd·净重量超出设定值时oF11·总重量超过最大称重量值+9刻度时oF12·总重量超出设定值时oF13（3）设定值显示显示定量，定量前等各种定量转换设定值，调整用设定值。

2．设定键采用了目的优先形式的功能键，可以简单地选择设定项目和输入设定值，按键时发出声音，用于确认操作。

日文显示：英文显示：中文解释：日文显示：英文显示：中文解释：过量OVER 过量不足UNDER 不足定量FINAL 定量大投入SPI 大投入定量前SP2 定量前落差CPS 落差上限UPPER 上限下限LOWER 下限ゼロ附近 NEAR Z. 零点附近 F F 功能键变更/登录 CNG/ENT 变更/登录3．状态显示部分F701的状态显示部分日文显示：英文显示：中文解释：日文显示：英文显示：中文解释：ゼロ附近 NEAR Z。

零点附近ホールド HOLD 保持ゼロ异常 Z。

ALM 零异常安定 STAB。

安定风袋引 TARE 去皮重正味 NET 净重ゼロ点 ZERO 零点ゼロ附近：重量显示值在零点附近设定值以下时亮灯ホールド：重量显示值在保持中亮灯ゼロ异常：在操作数字置零，零点跟踪过程中超过DZ规定值时亮灯（传感器的零点异常等时）安定：重量显示值稳定时亮灯风袋引：在刨去皮重时亮灯正味: 重量显示值为净重时亮灯ゼロ点：真正的零点（0±1/4刻度）时亮灯4．专用键各个键的功能如下：日文显示：英文显示：中文解释：日文显示：英文显示：中文解释：风袋引 TARE 去皮重风袋引リセフト TARE RESET 去皮重复位ゼロ点 ZERO 零点总重量/正味 GROSS/NET 总重量/净重风袋引：刨去皮重（风袋引▽亮灯）风袋引リセフト：去皮重复位（风袋引▽灯灭）但是不解除容器自重的设定ゼロ：→登录将总重量值置为零，但是当重量值超过DZ规定值时，按此键零异常▽灯亮总重量/净重：进行重量显示值的转换（总重量/净重）。

1．外观描述1．1前盘1）数字显示重量显示：显示总重、净重和皮重（5数字、小数点、减号）超量显示：* 当来自载荷传感器的输入信号超出量程调节范围‘LOAD’* 当来自载荷传感器的输入信号低于量程调节范围‘-LOAD’[ 输入范围=HI增益（0.0mV/V-1.5mV/V）；LO增益（0.0mV/V-3.0mV/V）]* 净重＞超净重设置值‘oFL1’* 总重＞容量+ 9刻度划分‘oFL2’* 总重＞超总重设置值‘oFL3’设置值显示：显示校准和其他设置值设置值设置键数值（1-9）设置模式（0-9，F，C）2） 单位显示选择重量测量系统显示（t / Kg / g / Ib / N / none ）3） 状态SP3 ：当来自后盘控制接口的SP3信号输出时，打开SP2：当来自后盘控制接口的SP2信号输出时，打开 SP1：当来自后盘控制接口的SP1信号输出时，打开：当后盘上能使校准锁定时，打开TZ：当操作零点轨迹时，打开 ZALM：当零点迁移超出设置数字零调节值时闪烁，键入数字零或零点轨迹：当称重值显示稳定时打开：当称重显示出现皮重时闪烁：当称重显示出净重时打开：当称重显示出总重时打开 HILIM：当来自后盘控制接口的上限信号输出时，打开 HI：当来自后盘控制接口的超信号输出时，打开 GO：当来自后盘控制接口的GO 信号输出时，打开 LO：当来自后盘控制接口的轻量信号输出时，打开 LOLIM：当来自后盘控制接口的下限信号输出时，打开 HOLD：当重量显示维持时，打开 NZ：当重量值≤零点附近值时，打开：当重量值在+1/4刻度划分时，打开：当重量值在中心零或每个中心划分时，打开：当重量值在－1/4刻度划分时，点亮1．2键座1）功能键：按此键，皮重扣除，净重变为零，键打开。

在设置模式4 – 9中选择皮重扣除的范围，满量程或0＜皮重＜容量。

：按此键，恢复皮重扣除，和净重变为等于总重。

：按键零化称重值，总重变为零。

附录1F701-C称重控制器的有关操作此处说明F701-C的参数设置及标定操作。

9.1参数设置1.1.1操作人员需要掌握的信息操作人员在掌握了如下信息的情况下，才可以进行参数设置操作，并能将需根据实际使用情况调整的参数设置恰当。

1.1.1.1参数设置条件：物料特性，称重重量、称重速度、精度要求，上方送料方式。

这些条件影响参数表中加注*的项目的设置值。

PVC粉料。

称重重量25kg/bag，称重速度要求320bags/h。

上方输料管线利用重力将物料送入到电子秤的储料斗中。

控制器输入输出引脚的外围电路：输入输出引脚硬件配置使用控制器的默认定义。

B2为“停止”控制，B3为“启动”控制，B10为“完成信号输出”。

电气控制系统选用F701的功能种类。

不使用通信功能。

1.1.1.2需要进行设置的参数有：F701-C称重控制器需要设置的参数有以下几部分：设定模式0部分：设定目标卸料控制量。

设定模式1部分：设定目标卸料控制信号以及顺序模式中的参数等。

设定模式2部分：设定控制器的显示和内部功能。

设定模式3部分：设定与初始标定相关参数。

设定模式4部分：设定与通信相关的参数。

设定模式5部分：输入输出引脚功能选择，与控制器输入输出引脚的外围电路有关。

设定模式8部分：显示累计的统计数据（一般取默认设置）。

设定模式9部分：与标定有关。

1.1.1.3操作步骤：设定模式的每一项参数设置操作基本相同，为：输入设置模式代号输入项目号输入设定值，按确认输入。

例如设定称重上限为40kg，步骤为：输入设定值，按确认输入。

1.1.2准备工作检查F701-C后面板接地效果是否良好。

接通AC220V电源，将后面板的LOCK切换开关拨至OFF位置，即可进行参数设置。

1.1.3设置参数按下列参数表要求设置各项参数：模式代号项目项目名称设定值设定模式项目项目名称设定值01上限11补偿禁止时间2下限2判别时间3零点附近3完成输出时间4*设定点14调整投料时间---5*设定点25自动零点时间01注：带*项目的参数设定值为参考值，可根据实际使用情况设定。

F701仪表各部分的名称和功能1.数值显示部分（萤光显示管7位）数字显示部分进行以下3种显示：（1）重量值显示总重量（GROSS）和净重（NET）的转换显示，负值显示“—”（2）溢出显示·传感器的输入信号超出输入范围时LoAd·净重量超出设定值时oF11·总重量超过最大称重量值+9刻度时oF12·总重量超出设定值时oF13（3）设定值显示显示定量，定量前等各种定量转换设定值，调整用设定值。

2．设定键采用了目的优先形式的功能键，可以简单地选择设定项目和输入设定值，按键时发出声音，用于确认操作。

日文显示：英文显示：中文解释：日文显示：英文显示：中文解释：过量OVER 过量不足UNDER 不足定量FINAL 定量大投入SPI 大投入定量前SP2 定量前落差CPS 落差上限UPPER 上限下限LOWER 下限ゼロ附近 NEAR Z. 零点附近 F F 功能键变更/登录 CNG/ENT 变更/登录3．状态显示部分F701的状态显示部分日文显示：英文显示：中文解释：日文显示：英文显示：中文解释：ゼロ附近 NEAR Z。
