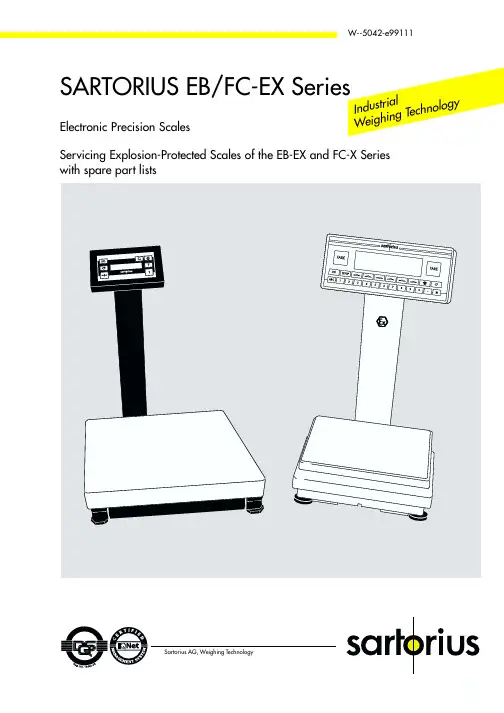

Electronic Precision Scales Servicing Explosion-Protected Scales of the EB-EX and FC-X Serieswith spare part listsW--5042-e99111PageModification of the 6740-63SBI-BPI Mode Adapter4Procedure for activating BPI Mode on the New EB/FC-Ex Models4Special Features of the EB-EX Models5 Weighing Cell5 Special Cable5 Pin Assignment Chart: Scales, Zener Barrier6 Adjustment and Repair Work7 Switching Over the SBI-BPI Mode7 Display Unit7 Explosion-protected Power Supply (YPS03...)7Special Features of the FC-EX Models8 Weighing Cell8 Adjustment and Repair Work8 Switching Over the SBI-BPI Mode8 Motorized Calibration Weight9 Display Unit9 Explosion-protected Power Supply (YPS02...)9 Zener Barrier (YDI02-Z, YDI03-Z)9 Cabling Diagram for Service (PC, PSION)10 Circuit Diagram: Explosion-protected Power Supply (YPS02...)11Wiring Diagram (FC-EX): DC Cable (blue)12Circuit Diagram: Zener Barrier (YDI01-Z)13Circuit Diagram: Zener Barrier (YDI02-Z)14Circuit Diagram: Zener Barrier (YDI03-Z)15Spare part list EB-Ex16Spare part list FC-Ex17-18Model EB/FC-EXImportant Note!Servicing of explosion-protected scales may only be carried out bytechnicians certified by Sartorius AG to work on explosion-protectedequipment. Afterwards, they must seal the scale with their personalized EXcontrol seal!For the EB/FC-EX models, do not attempt to make any repairs at thecomponent level, but rather replace the entire subassembly. After replacingthe subassembly, PCB, display unit, internal calibration weight (or measuringspring on the EB models), you must not conduct any high-voltage tests sincethe potential of the scales is not zero. A high-voltage test wouldautomatically destroy all the electronics.Modification of the 6740-63SBI-BPI Mode Adapter–Cut the track (foil side) routed to pin 6 (see illustration) at the far endfor some mm–Remove the insulation from the conductor (far end)–Solder on a micro switch (see illustration)Pic00004.JPG + Pfeil-g.EPS6Bpia.EPSThe micro switches are available in any electronics or hobby shop.Note:The modified adapter can be used for all standard MC1 models (PMAEA/EB, CarMix and their explosion-protected versions).Important note!Any modifications and repairs to explosion-protected scales may only becarried out by technicians certified by Sartorius AG to work on explosion-protected equipment.Procedure for activating BPI Mode on the New EB/FC-Ex Models–Turn scale off–Plug in mode adapter (refer to service manual EX)–Turn scale on–When the weight is displayed, hold down the button on the modeadapter for approx. 3 seconds (the weight will disappear brieflyduring this time)–Release button–Disconnect the mode adapter–Turn the scale off, then back on againNote:Follow the same procedure to activate BPI mode on other scale models (PMA,EA/EB, CarMix and their explosion-protected versions). Don`t forget to perform"CLOSE" after finishing software adjustments!4Sartorius EB/FC-X SeriesSpecial Features of the EB-EX ModelsWeighing Cell–To protect the mechanical parts and prevent moisture intrusion, apply blacksealing compound to the measuring spring in the area of the strain gauge–The RS-232 interface (round female connector) must be operated via aZener barrier. A special cable may only ever be used to connect a PC orprinter directly to the round female connector when carrying out tests andperforming repairs, (see illustrations below and pin assignment chart onpage 6)Special CableSpez.kab_1.EPS6Pin Assignment Chart: Scales, Zener Barrier Scales:Zener Barrier:YDI02-Z, YDI03-Z 14-pin 12-pin Signal RS232Signal RS485 1)Round connector Barrier (SBI and xBPI)(xBPI)G A Controller output »greater«Controller output “greater”K B Transmit data (TxD)RxD – TxD – N J C Receive data (RxD)RxD – TxD – P N D Data Terminal Ready (DTR)M E Signal GND Signal GND F G Controller output “lower”Controller output “lower”A H Clear to Send (CTS)E J Controller output “equal”Controller output “equal”O –Universal switch Universal switch D L Controller output “set”Controller output “set”Connect shielding with low-resistance to connector housing 1)RS485 interface available on requestB D O E F G M H J N K LC ARund14_b.EPS Rund12_p.EPSSartorius EB/FC-X Series7Adjustment and Repair WorkWhen performing adjustment and repair work, refer to the Service Manual for EA/EB models.–Any greater deviation can only be adjusted using the SARTOCAS or PSION service software. In order to do so, the scale must be set to the BPI mode Switching Over the SBI-BPI Mode –When performing repairs or when the calibration weight lies outside the tolerance of ±2%, you can switch over the SBI-BPI mode using the 6740-63 mode adapter (see illustration on the left).–Procedure see page 4Display Unit –The special keypad is shielded from static electricity –The data interface is closed (25-pin D-Sub), no printer or PC may be connected in explosion-protected areas –It is not possible to operate the RS-232 data interface (round female connector on the weighing cell) and the 25-contact round female connector on the display unit simultaneously –Customized lengths for cables between the display unit and weighing cell should only be produced by the Fast Factory Explosion-protected Power Supply (YPS03...)–Flame-proof aluminum housing –When opening: do not damage the sealing ring or the polished surface of the power supply cover (avoid tearing and scratching)–You must always replace any defective parts; otherwise the scale is no longer guaranteed to be explosion protected Important note!If any defect to the PCB should occur, replace the entire explosion-protected power supply; the new PCB can only be fit properly at the main factory.–When assembling the power supply, insert the PCB into the grooves of the Pertinax plates (spacer plates)–Reinsert the power supply cover by turning it back and forth. Lubricate the contact surface with a small amount of grease –Tighten the screws to the cover by hand –Customized cable lengths (power supply-to-scale up to 20 meters) should only be ordered from the Fast Factory –The connecting cable must be glue with Loctite 270–After replacing the connecting cables, tighten the cable glands to a torque of 20 Nm (± 5 Nm)Important note!After replacing the connecting cables, you must always conduct a high-voltage test (see Test Instructions WMS-014-02 for explosion-protectedscales).The standard test procedures for explosion-protected scales apply.Bpi.JPG + Pfeil-g.EPSSpecial Features of the FC-EX ModelsWeighing Cell–The RS-232 interface (optionally RS-485) can only be operated via aZener barrier. For carrying out tests and performing repairs, a modifiedcable can be used to connect a PC or printer directly to the round femaleconnector (see page 5)Adjustment and Repair WorkRefer to the Service Manual for FB/FC models when performing adjustmentand repair work Service Manual for FB/FC models.–Adjustments that lie outside the tolerance of ±2% for span adjustment,internal calibration weight and linearity can be corrected directly on thescale without using the service software (see Service Manual for FB/FCModels)–When these values lie outside the tolerance or when performing repairs,you must use the SARTOCAS or PSION service software. In order to do so,the scale must be set to the BPI mode1. with the mode adapter (6740-63) or2. using the XBPI mode (menu code 552) on the scaleIn both cases, ERR30 will appear in the display after pressing the p key.Re-activate the standard SBI mode by setting the menu code to 551.Switching Over the SBI-BPI ModeIn order to re-program a scale processor when doing service work, the scalemust be set to the BPI mode using the mode adapter–For switching over the SBI-BPI mode, you must remove the display unit Array holder and the upper housing of the scale–Plug in the mode adapters (see illustration on the left)–Procedure for switching over the SBI-BPI mode, see page 4Sbi_bpi2.EPSImportant note!After performing repair work, run the “Close” function to active the SBImode. Afterwards, you must always turn the scale off and then back onagain.8Sartorius EB/FC-X SeriesMotorized Calibration Weight–Do not turn the sprocket belt of the motorized calibration weight by hand.The motor for the calibration weight is a piezoelectric motorDisplay Unit–Only use the original explosion-protected keypad (shielded from staticelectricity)–Customized lengths for cable between the display unit and weighing cellshould only be ordered from the Fast FactoryImportant note!After replacing a subassembly or cable, you must not conduct any high-voltage tests since the potential of the Zener barrier is not zero.Explosion-protected Power Supply (YPS02...)–Flame-proof aluminum housing–After opening, do not damage the sealing ring or the polished surface ofthe power supply cover (avoid scratching)–You must always replace a defective cover; otherwise the scale is nolonger guaranteed to be explosion-protected–If a defect occurs, replace the entire PCB–Reinsert the power supply cover by turning it back and forth. Lubricate thecontact surface with some grease–Tighten the screws to the cover by hand–Customized lengths for cable between the display unit and weighing cellshould be ordered through the Fast Factory (Power supply-to-scale up to 20meters)–The connecting cable must be glue with Loctite 270–After replacing the connecting cables, tighten the cable glands to a torqueof 20 Nm (± 5 Nm)Important note!After replacing the connecting cables, you must always conduct a high-voltage test (see Test Instructions for explosion-protected scales).The standard test procedures for explosion-protected scales apply.Zener Barrier (YDI02-Z, YDI03-Z)Important note!After replacing a subassembly or cable, you must not conduct any high-voltage tests since the potential of the Zener barrier is not zero.910Cable.EPS Se r v ic eimN i c ht-EX -Ber e i ch/N on EX servic eonlyE X -B ere ich (Kun de )/E Xc u stome r EB/FC-X EB/FC-X EB/FC-X EB/FC-X Spezialkabel /special cable 14pin14pin 14pin 14pin blau /blue blau /blue Adapter /adaptor 6740-2525pin 25pin 9pin PCPC PSI ON 12pin ZENER ZENER 12pin YCC01-0016M3YCC01-03ISM525pin 9pinAnschluß:RS 232Kabel oder PSION Adapter Connection:RS 232cable or PSION adaptorAnschlußplan /connecting cable planRS 232Kabel/RS 232cableRS 232cable:25pin to 25pin 7357312adaptor cable:25pin to 9pin 6965619RS 232cable:25pin to 9pin 7357314Sartorius EB/FC-X Series 11ST .2/plugGND7.0 VST .1/plug10.4 V9.6 V 9,6VGNDYPS0212V-1GNDV-2GND V-3GND10,4V9,6V7,0VGND9,6V10,4V9,6V 7,0VST.1ST.2Sartorius EB/FC-X Series 134 1Sartorius EB/FC-X Series 15EB-x.XLS16Sartorius EB/FC-X SeriesFC-x.XLS1718Sartorius AG37070 Goettingen, Germany(+49/551) 308-0(+49/551) 308-935E-mail:*************************Copyright by Sartorius AG, Goettingen, Germany.All rights reserved. No part of this publicationmay be reprinted or translated in any form or by any means without the prior written permission of Sartorius AG.The status of the information, specifications and illustrationsin this manual is indicated by the date given below. Sartorius AG reserves the right to make changes to the technology, features, specifications, and designof the equipment without notice.Status: November 1999, Sartorius AG, Goettingen, Germany Printed in Germany on paper that has been bleached without any use of chlorine · H.K. · M Publication No.: W--5042-e9911120。

Us+
Rc
Ni
TKc
Re
Um+
Ra
So
3 *
Us-
Ni Rc
Ni TKo
Um-
Ra
Ra = output resist. adjustm.
Re = input resist. adjustm.
So = Zero adjustment
Rc = Span adjustment
TKc
Tko = Temp. adjustm. zero
13 安全超载:150%F.S
14 极限超载: 300%F.S
0
15 防护等级:IP67 0
卸载 滞后 加载
综合误差
非线性 理想直线
载荷
额定载荷
整理课件
基本补偿电路
称重传感器电路补偿的主要项目有
●零点温度补偿 ●零点输出补偿
Us+Rc Ni NhomakorabeaRe
●灵敏度温度补偿（弹性模量补偿）
●灵敏度标准化调整 ●输出电阻标准化调
Uo R1R3R2R4 Ui (R1R2)(R3R4)
平衡R 条 1R 件 4时 U ： 00
R2 R3
整理课件
零点输出补偿电路
零点输出补偿电阻的计算
I Ui Ui 2RRZ 2R
Uo
IRZ
Ui •RZ 2R
RZ
2R Ui Uo
U0：补偿前零点输出电压值
Rz：补偿电阻的值
整理课件
3.灵敏度温度补偿
0.03～0.05%/℃即 温度每变化10℃，灵敏度变化2%～5%~~这 个也太大了~~
思路：温度变化使E/Ui保持不变-灵敏度S就可以保持不变；

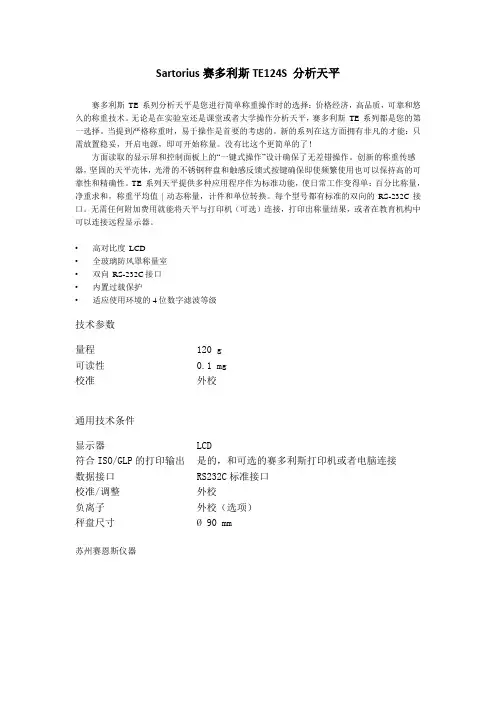

Sartorius赛多利斯TE124S 分析天平
赛多利斯TE 系列分析天平是您进行简单称重操作时的选择：价格经济，高品质，可靠和悠久的称重技术。

无论是在实验室还是课堂或者大学操作分析天平，赛多利斯TE 系列都是您的第一选择。

当提到严格称重时，易于操作是首要的考虑的。

新的系列在这方面拥有非凡的才能：只需放置稳妥，开启电源，即可开始称量。

没有比这个更简单的了！
方面读取的显示屏和控制面板上的“一键式操作”设计确保了无差错操作。

创新的称重传感器，坚固的天平壳体，光滑的不锈钢秤盘和触感反馈式按键确保即使频繁使用也可以保持高的可靠性和精确性。

TE 系列天平提供多种应用程序作为标准功能，使日常工作变得单：百分比称量，净重求和，称重平均值| 动态称量，计件和单位转换。

每个型号都有标准的双向的RS-232C 接口。

无需任何附加费用就能将天平与打印机（可选）连接，打印出称量结果，或者在教育机构中可以连接远程显示器。

•高对比度LCD
•全玻璃防风罩称量室
•双向RS-232C接口
•内置过载保护
•适应使用环境的4位数字滤波等级
技术参数
量程120 g
可读性0.1 mg
校准外校
通用技术条件
显示器LCD
符合ISO/GLP的打印输出是的，和可选的赛多利斯打印机或者电脑连接
数据接口RS232C标准接口
校准/调整外校
负离子外校（选项）
秤盘尺寸Ø 90 mm
苏州赛恩斯仪器。

德国Sartorius

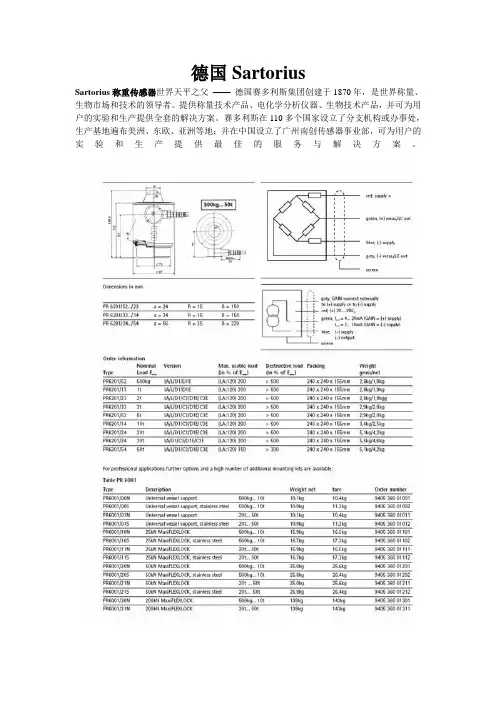

Sartorius称重传感器世界天平之父——德国赛多利斯集团创建于1870年，是世界称量、生物市场和技术的领导者。

提供称量技术产品、电化学分析仪器、生物技术产品，并可为用户的实验和生产提供全套的解决方案。

赛多利斯在110多个国家设立了分支机构或办事处，生产基地遍布美洲、东欧、亚洲等地；并在中国设立了广州南创传感器事业部，可为用户的实验和生产提供最佳的服务与解决方案。

Sartorius PR6201压式称重传感器其它相关信息：Mettler Toledo SBC称重传感器
Mettler Toledo SSH单点式称重传感
Mettler Toledo TSH S型称重传感器
Tedea 616 S型称重传感器
Tedea 3410单点式称重传感器。

4.1.3.2检查仪器是否在检定有效期内（必须 定期请有资质的计量检定机构进行现场检 定）。
4.1.3.3清洁天平
应用天平提供的清洁刷清扫称盘、防风罩、 称量室。为了彻底清洁称量单元，从天平 上旋下防风罩玻璃并将它们从固定装置上 拉下。
小心升起称盘前部并将其从滑轨上提起， 从天平上取下地盘，用清洁刷或少量的柔 和清洁剂清洁各个部位。
6.1.3清扫并关闭天平，做好仪器使用记录， 整理台面。
注意事项
1.天平在安装时已经严格校准，故不可轻易 移动天平，否则校准工作需重新进行。
2.严禁不使用称量纸（硫酸纸）或称量器皿 直接称量。
3.切记不可称量超出天平最大载荷的物品。 4.每次称量后请清洁天平，避免对天平造成
污染或腐蚀而影响称量精度，以及影响他 人工作。
5.分析天平应按要求定期校正，必须有专人 保管并负责日常维护与保养。
6.天平如长期不使用，必须拔掉电源并套上 防尘罩。
电子天平工作环境要求
电子天平内置了称重传感器，是利用电磁 力平衡原理实现称量，相比机械天平具有 更高的精度和灵敏度。由于电子天平内置 了多种精密电子元件，因此对工作环境有 着更高的要求.
6.1.1放入被称物:将被称物预先放置使与天 平室的温度一致（过冷、过热物品均不能 放在天平上称量），开启天平侧门时，动 作轻缓，将称物置于天平载物盘中央（放 入被称量物时应戴手套或带橡皮套的镊子 镊取，或用合适的药勺，不要直接用手接 触，并轻拿轻放）。
6.1.2读数：关闭天平侧门，待稳定后“g” 号出现即可读数。
不得使用含有机溶剂或研磨剂的清洁剂。
不要让液体渗入天平、操作平台与电源适 配器。
不要擅自拆开天平操作平台或AC电源适配 器：它们无任何部件可以被清洗、维修或 更新。

称重传感器有哪些品牌？
1、美国VISHAY称重传感器
-美国Tedea-Huntleigh
-美国celtron
-美国vishay nobel
-美国vishay BLH
-美国Revere
-美国Sensortronics 2、美国称重传感器
-美国Transcell
-美国MKCELLS
-美国ZEMIC
-美国AC
-美国RICELAKE
-美国Load Cell Central
-美国Hmcells
3、德国称重传感器
-德国HBM
-德国Sartorius/赛多利斯
-德国FLINTEC/富林泰克
-德国TECSIS
-德国SOEMER
4、瑞士称重传感器
-METTLER托利多
-瑞士FMS
5、西班牙称重传感器
-西班牙Utilcell
-西班牙Sensocar
6、韩国称重传感器
-韩国Bongshin/奉信
-韩国Dacell
-韩国CAS
7、日本称重传感器
-日本NMB(Minebea美蓓亚)
-日本NTS
-日本大和YAMATO
-日本艾安得A&D
-UNIPULSE尤尼帕斯
8、意大利称重传感器,仪表
-意大利狄纳乔Dini Argeo
-意大利Laumas
-意大利NBC
-意大利AEP
-意大利ADOS
-意大利CELMI（塞米）
9、国内知名品牌称重传感器,仪表
-宁波柯力
-广测GUANGCE
-珠海志美CHIMEI
-上海耀华。

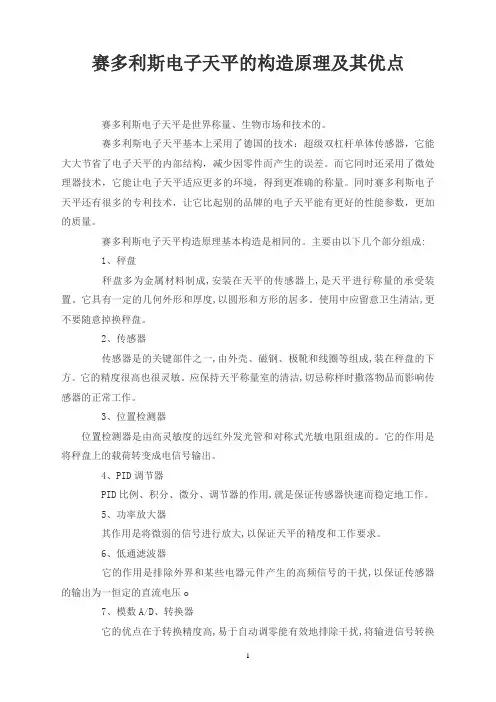

赛多利斯电子天平的构造原理及其优点赛多利斯电子天平是世界称量、生物市场和技术的。

赛多利斯电子天平基本上采用了德国的技术：超级双杠杆单体传感器，它能大大节省了电子天平的内部结构，减少因零件而产生的误差。

而它同时还采用了微处理器技术，它能让电子天平适应更多的环境，得到更准确的称量。

同时赛多利斯电子天平还有很多的专利技术，让它比起别的品牌的电子天平能有更好的性能参数，更加的质量。

赛多利斯电子天平构造原理基本构造是相同的。

主要由以下几个部分组成:1、秤盘秤盘多为金属材料制成,安装在天平的传感器上,是天平进行称量的承受装置。

它具有一定的几何外形和厚度,以圆形和方形的居多。

使用中应留意卫生清洁,更不要随意掉换秤盘。

2、传感器传感器是的关键部件之一,由外壳、磁钢、极靴和线圈等组成,装在秤盘的下方。

它的精度很高也很灵敏。

应保持天平称量室的清洁,切忌称样时撒落物品而影响传感器的正常工作。

3、位置检测器位置检测器是由高灵敏度的远红外发光管和对称式光敏电阻组成的。

它的作用是将秤盘上的载荷转变成电信号输出。

4、PID调节器PID比例、积分、微分、调节器的作用,就是保证传感器快速而稳定地工作。

5、功率放大器其作用是将微弱的信号进行放大,以保证天平的精度和工作要求。

6、低通滤波器它的作用是排除外界和某些电器元件产生的高频信号的干扰,以保证传感器的输出为一恒定的直流电压o7、模数A/D、转换器它的优点在于转换精度高,易于自动调零能有效地排除干扰,将输进信号转换成数字信号。

8、微计算机此部件可说是电子天平的关键部件了o它是电子天平的数据处理部件,它具有记忆、计算和查表等功能o9、显示器现在的显示器基本上有两种:一种是数码管的显示器;另一种是液晶显示器。

它们的作用是将输出的数字信号显示在显示屏幕上。

10、机壳其作用是保护电子天平免受到灰尘等物质的侵害,同时也是电子元件的基座等。

11、底脚电子天平的支撑部件,同时也是电子天平水平的调节部件,一般均靠后面两个调整脚来调节天平的水平。

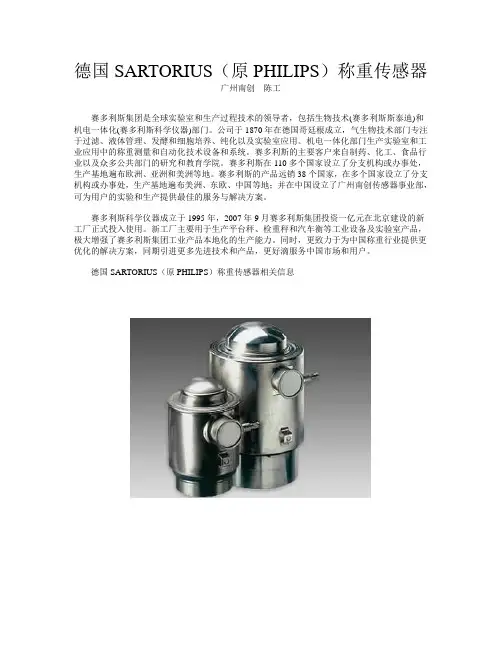

德国SARTORIUS（原PHILIPS）称重传感器广州南创陈工赛多利斯集团是全球实验室和生产过程技术的领导者，包括生物技术(赛多利斯斯泰迪)和机电一体化(赛多利斯科学仪器)部门。

公司于1870年在德国哥廷根成立，气生物技术部门专注于过滤、液体管理、发酵和细胞培养、纯化以及实验室应用。

机电一体化部门生产实验室和工业应用中的称重测量和自动化技术设备和系统。

赛多利斯的主要客户来自制药、化工、食品行业以及众多公共部门的研究和教育学院。

赛多利斯在110多个国家设立了分支机构或办事处，生产基地遍布欧洲、亚洲和美洲等地。

赛多利斯的产品远销38个国家，在多个国家设立了分支机构或办事处，生产基地遍布美洲、东欧、中国等地；并在中国设立了广州南创传感器事业部，可为用户的实验和生产提供最佳的服务与解决方案。

赛多利斯科学仪器成立于1995年，2007年9月赛多利斯集团投资一亿元在北京建设的新工厂正式投入使用。

新工厂主要用于生产平台秤、检重秤和汽车衡等工业设备及实验室产品，极大增强了赛多利斯集团工业产品本地化的生产能力。

同时，更致力于为中国称重行业提供更优化的解决方案，同期引进更多先进技术和产品，更好滴服务中国市场和用户。

德国SARTORIUS（原PHILIPS）称重传感器相关信息以上德国SARTORIUS（原PHILIPS）称重传感器内容技术参数以《OIML60号国际建议》92年版为基础，最新具体变化可查看《JJG669—12Sartorius广州南创传感器事业部检定规程》赛多利斯型号参数PR 6201压式传感器应用：罐秤、料斗秤、配料系统精度：L, D1, C3, C4, C5, C6, OIML, NTEP, NSC量程：500 kg ~ 520 t操作温度：-30℃ ~ +95℃，可选120/150℃防护等级：IP68, IP69k, NEMA 6认证：A TEX 0, 1, 2, 20, 21, 22区，FM, CSA, GOST PR 6202压式传感器应用：用于制药行业和食品行业卫生级罐秤、料斗秤精度：C1, C3, C4, OIML量程：1 t ~ 50 t操作温度：-40℃ ~ +95℃防护等级：IP68, IP69k, NEMA 6认证：A TEX 0, 1, 2, 22区，FM, CSA, EHEDG, GOST PR 6211压式传感器应用：罐秤、料斗秤、简单配料系统精度：D1, OIML量程：30 kg ~ 300 kg, 500 kg ~ 10 t操作温度：-30℃ ~ +95℃，可选180℃防护等级：IP68, IP69k, NEMA 6认证：A TEX 0, 1, 2, 20, 21, 22区，FM, CSA, GOST PR 6241压式传感器应用：罐秤、料斗秤、精密配料系统精度：D1, C3, C6, OIML, NTEP量程：100 kg ~ 5 t操作温度：-30℃ ~ +95℃防护等级：IP68, IP69k, NEMA 6认证：A TEX 0, 1, 2, 20, 21, 22区，FM, CSA, GOST PR 6251料位计应用：重量控制料位精度：L量程：500 kg ~ 16 t操作温度：-30℃ ~ +95℃防护等级：IP68, IP69k, NEMA 6认证：A TEX 1, 2, 20, 21, 22区，FM, CSA, GOST PR 6246拉式传感器应用：罐秤、料斗秤、精密配料系统、混合秤精度：D1, C3, C6, OIML, NTEP量程：100 kg ~ 3 t操作温度：-30℃ ~ +95℃防护等级：IP68, IP69k, NEMA 6认证：A TEX 0, 1, 2, 20, 21, 22区，FM, CSA, GOST PR 6221汽车衡传感器应用：汽车衡精度：C3, C4, C5, OIML, NSC量程：20 t ~ 75 t操作温度：-10℃ ~ +55℃防护等级：IP68, IP69k, NEMA 6认证：A TEX 0, 1, 2, 20, 21, 22区，FM, CSA, GOST PR 6207波纹管传感器应用：罐秤、料斗秤、精密配料系统、混合秤精度：C3, OIML量程：10 kg ~ 200 kg操作温度：-30℃ ~ +70℃防护等级：IP67认证：A TEX 2, 22区，GOSTMP 46拉式传感器应用：混合秤、悬挂式容器秤，完美用于拉伸式负载精度：N, C3量程：500 kg, 1/2/3/5 t材料：不锈钢防护等级：IP67MP 56拉式传感器应用：混合秤、悬挂式容器秤，完美用于拉伸式负载精度：N, C3量程：60/125/250/500 kg, 1/2/3/5 t材料：不锈钢防护等级：IP67MP 77波纹管传感器应用：混合秤、悬挂式容器秤精度：C3MR量程：10/20/50/100/250 kg, 500 kg材料：不锈钢防护等级：IP68, IP69kMP 58/MP 58T剪切梁传感器应用：平台秤、罐秤精度：C3MR量程：91/227/454/1134/2268 kg材料：不锈钢防护等级：IP67MP 79/MP 79T剪切梁传感器应用：平台秤、罐秤精度：C3MR量程：227/454/1134/2268 kg, 5099 kg材料：不锈钢防护等级：IP68, IP69kMP 49剪切梁传感器应用：平台秤、罐秤精度：C3量程：500/1000/2000 kg, 3000/5000 kg材料：不锈钢防护等级：IP68MP 70平台秤传感器（单点传感器）应用：适合最大平台尺寸350 * 350 mm精度：C3MR量程：5 kg, 10/20/30/40/50 kg材料：铝防护等级：IP67MP 71平台秤传感器（单点传感器）应用：适合最大平台尺寸400 * 400 mm精度：C3MR量程：10/20/30/50 kg, 100/200 kg材料：铝防护等级：IP67MP 72大量程平台秤传感器（单点传感器）应用：适合最大平台尺寸600 * 600 mm精度：C3MR量程：50/100/200/300/500/750 kg材料：铝防护等级：IP67MP 55不锈钢平台秤传感器（单点传感器）应用：用于皮带秤、计数秤、检重秤精度：C3MR+量程：11/22/50/100 kg, 200 kg材料：不锈钢防护等级：IP68, IP69k以上是德国SARTORIUS（原PHILIPS）称重传感器的相关信息介绍。

称重传感器的灵敏度如何判别传感器技术指标称重传感器的灵敏度成块的金属导体置于变化着的磁场中时，金属导体内就要产生感应电流，这种电流的流线在金属导体内自动闭合，通常称为称重传感器的灵敏度。

称重传感器的灵敏度（线圈一金属导体系统）就是一种基于电涡流效应原理的传感器。

称重传感器电涡流的大小与金属导体的电阻率p、导磁率产、厚度t以及线圈与金属之间的距离x、线圈的激磁电流角频率、等参数有关。

称重传感器若保持其中若干参数恒定，就能按电涡流大小对线圈的作用的差异来测量另外某一参数。

电涡流称重传感器结构简单、频率响应宽、灵敏度高、抗干扰本领强、测量线性范围大，而且又具有非接触测量的优点，因此ZR—ZO氧化锆氧量分析仪分析广泛应用于工业生产和科学讨论的各个领域。

电涡流称重传感器可以测量位移、振动、厚度、转速、温度等参数，并且还可以进行无损探伤和制作接近开。

称重传感器的灵敏度紧要有两种类型:高频反射式和低频透射式，其中高频反射式称重传感器应用较为广泛。

巴鲁夫压力传感器的接线方法德国balluff巴鲁夫传感器的接线一向是客户采购过程咨询得多的问题之一，很多客户都不知道传感器如何连线，其实各种传感器的接线方式基本都是一样的，德国balluff巴鲁夫压力传感器一般有两线制、三线制、四线制，有的还有五线制的。

德国balluff巴鲁夫压力传感器两线制比较简单，一般客户都知道怎么接线，一根线连接电源正极，另一个线也就是信号线经过仪器连接到电源负极，这种是简单的，压力传感器三线制是在两线制基础上加了一个线，这根线直接连接到电源的负极，较两线制麻烦一点。

四线制压力传感器确定是两个电源输入端，另外两个是信号输出端。

四线制的多半是电压输出而不是4～20mA输出，4～20mA 的叫压力变送器，多数做成两线制的。

压力传感器的信号输出有些是没有经过放大的，满量程输出只有几十毫伏，而有些压力传感器在内部有放大电路，满量程输出为0～2V。

至于怎么接到显示仪表，要看仪表的量程是多大，假如有和输出信号相适应的档位，就可以直接测量，否则要加信号调整电路。

进口称重传感器广州南创谭工德国HBM称重传感器、压力、扭矩传感器及仪表、TEDEA-HUNTLEIGH称重传感器、瑞士METTLER TOLEDO称重传感器、西班牙Utilcell称重传感器、美国Celtron 称重传感器系列、美国Amcells称重传感器、美国RICE LAKE称重传感器、美国Nobel张力传感器、美国Sensortroncs(STS)称重传感器、美国KELI称重传感器、美国Transcell称重传感器及仪表系列、美国BLH过程测量控制系统、荷兰PHILIPS称重传感器、美国Interface称重传感器、ZEMIC称重传感器、日本NMB 称重传感器、日本A&D传感器、日本ASAHI隔离端子及数字面板表、压力传感器及仪表系列、美国MSI压力传感器、美国MEAS压力传感器及位移传感器、美国Motorola 压力传感器、韩国DACELL称重传感器、韩国CAS传感器、韩国Bongshin 称重传感器、韩国SETech传感器、美国Freescale汽车用传感器、美国AmCells A称重传感器、德国Sartorius称重传感器、德国FLINTEC传感器及仪表、德国NOVOtechnik位移传感器、意大利Laumas称重传感器及其仪表、英国Omega传感器、法国Master-K称重传感器及其显示器等世界著名公司的品牌产品。

产品广泛用于航空航天、化纤、机械、能源、交通建筑、钢铁、环保、制药、矿山、建筑机械、给水排水、石油天然气、化工冶金、水利电力、热力造纸、市政管理等领域中的电子秤、汽车衡、配料秤、全电子汽车衡、电子地上衡电子台秤、电子吊称、定量包装系统。

进口称重传感器光电池是利用光生伏特效应把光能直接转变成电能的器件，Mettler Toledo称重传感器在有光照情况下就是一个电源。

传感器由于它广泛应用于把太阳能直接变为电能，因此又称为太阳能电池。

进口称重传感器光电池的种类很多，NMB称重传感器以其半导体材料加以区别，如硒光电池、锗光电池、硅光电池、氧化亚铜光电池、砷化稼光电池、磷化稼光电池等。

全新的Quintix®系列电子天平让称重变得很方便我们的革命性用户界面让您的常规实验室工作轻松无比我们发现 全新的Quintix®天平非常简单易用。

我不知道还有任何其他天平的 操作能如此简便而直观。

赛多利斯Quintix®为标准实验室天平的各个方面设立了新基准。

许多功能，例如全自动内部调整、直接数据传送、人体工程学设计，尤其是带内置应用程序的创新触摸屏用户界面，令您的工作流程更加高效。

首先，我将手册放在天平旁边以便参考。

但是很快我就发现我根本不需要它，因为Quintix®的操作是如此直观。

一流的用户界面和高分辨率彩色触摸屏使操作非常直观，无需参考手册。

赛多利斯联合经验丰富的实验室用户开发了新型Quintix®的用户界面。

实验室用户的首要考虑因素是确保操作方便、直观，无需首先阅读操作手册。

这一目标已经实现！大触摸屏上的自解释图标和纯文本提示提供了熟悉操作程序所需的所有信息，不多不少、恰到好处。

例如，触摸激活的打印按键只有在Quintix®检测到已连接了赛多利斯打印机时才显示。

Quintix®在满足工作场所安全要求方面也表现卓越：即使您戴上几双实验室手套，仍然可以正确地使用天平的所有功能。

集成应用程序提高了效率组分使您可以轻松地称出配方中各组分的重量并放入独立的容器之内，并且随时获取总称重量。

统计当您需要知道整组不同样品的标准偏差和其它统计数据时，应用该程序即可减轻工作量，使您无需将时间耗费在枯燥的数据统计工作上。

配方检重当您需要快速确定每份样品是否处于特定偏差范围之内时，该应用程序可帮助您快速处理一系列样品。

密度无需将时间耗费在确定不规则形状的实心物体的密度上。

计数在您需要了解一个包装袋内有多少件完全相同的部件 （例如药片）时，为您提供确切的数量。

百分比在您需要确定样本与参考标准之间的百分比偏差时，能够方便地对样本进行比较。

不稳定称重当您需要在完全不稳定的环境下称重，或者想要测量好动的小鼠的重量时，该功能可提供稳定的结果。

德国Sartorius/赛多利斯/PHILIPS/飞利浦称重传感器广州南创电子科技有限公司传感器事业部内部资料德国赛多利斯称重传感器德国赛多利斯称重传感器易于安装德国赛多利斯称重传感器成熟的柱式设计德国赛多利斯称重传感器易于根据匹配传感器输出调整转角德国赛多利斯称重传感器全不锈钢外壳德国赛多利斯称重传感器温度范围宽德国赛多利斯称重传感器超强过负载能力德国赛多利斯称重传感器抗震动德国赛多利斯称重传感器密封焊接，达到IP68（深度1.5m，10，000小时），IP69可选4 to 20mA 输出信号（LA版本）最佳过电压保护德国赛多利斯称重传感器可提供防爆型号(PR 6201/..E)W&M 认证(OIML R60, NTEP)德国赛多利斯称重传感器具体型号如下:德国赛多利斯称重传感器PR6201/13D1德国赛多利斯称重传感器PR6201/13L德国赛多利斯称重传感器PR6201/14D1德国赛多利斯称重传感器PR6201/14C3 德国赛多利斯称重传感器PR6201/14L PR6201/15N 德国赛多利斯称重传感器PR6201/15NDB PR6201/15L PR6201/23D1 PR6201/23C3 德国赛多利斯称重传感器PR6201/24C4 PR6201/24C5 德国赛多利斯称重传感器PR6201/24C3 PR6201/24C6 德国赛多利斯称重传感器PR6201/24L PR6201/25N 德国赛多利斯称重传感器PR6201/25NDB PR6201/33D1 德国赛多利斯称重传感器PR6201/33C3 PR6201/33L 德国赛多利斯称重传感器PR6201/34D1 PR6201/34C4 PR6201/34C5 德国赛多利斯称重传感器PR6201/34C3 PR6201/34C6 PR6201/35N 德国赛多利斯称重传感器PR6201/35NDB PR6201/52D1 PR6201/52L 德国赛多利斯称重传感器PR6201/53D1 PR6201/53C3 德国赛多利斯称重传感器PR6201/53L PR6201/54D1 德国赛多利斯称重传感器PR6201/54C4 PR6201/54C5 德国赛多利斯称重传感器PR6201/54C3 PR6201/54L PR6201/55LDB PR6201/55L PR6201/13LA 德国赛多利斯称重传感器PR6201/14LA PR6201/15LA PR6201/23LA PR6201/24LA 德国赛多利斯称重传感器PR6201/25LA PR6201/33LA PR6201/34LA 德国赛多利斯称重传感器德国赛多利斯称重传感器PR6201/52LA PR6201/53LA PR6201/54LAPR6202/1TC1 PR6202/2TC1 PR6202/4TC1 德国赛多利斯称重传感器PR6202/6TC1 PR6202/10TC1 PR6202/25TC1 德国赛多利斯称重传感器PR6202/50TC1 PR6202/2TC3 德国赛多利斯称重传感器PR6202/4TC3 PR6202/10TC3 PR6202/25TC3德国赛多利斯称重传感器PR6202/50TC3 PR6202/4TC4 PR6202/6TC4 德国赛多利斯称重传感器PR6202/10TC4 PR6202/25TC4 PR6202/50TC4德国赛多利斯称重传感器PR6207/11D1 PR6207/11C3 PR6207/12D1 德国赛多利斯称重传感器PR6207/21C3 PR6207/22D1 德国赛多利斯称重传感器PR6207/22C3 PR6207/51D1 PR6207/51C3德国赛多利斯称重传感器PR6211/12D1 PR6211/13D1 PR6211/14D1 德国赛多利斯称重传感器PR6211/22D1 PR6211/23D1德国赛多利斯称重传感器PR6211/31D1 PR6211/33D1 PR6211/51D1 德国赛多利斯称重传感器PR6211/52D1 PR6211/53D1德国赛多利斯称重传感器PR6221/12.5TC3E PR6221/20TC3E 德国赛多利斯称重传感器PR6221/25TC3E PR6221/30TC3E 德国赛多利斯称重传感器PR6221/50TC3E PR6221/60TC3E PR6221/75TC3E 德国赛多利斯称重传感器PR6221/12.5TC4E PR6221/20TC4E PR6221/25TC4E 德国赛多利斯称重传感器PR6221/30TC4E PR6221/50TC4E PR6221/60TC4E 德国赛多利斯称重传感器PR6221/20TC5E PR6221/25TC5E PR6221/30TC5E 德国赛多利斯称重传感器PR6221/50TC5E PR6221/60TC5E PR6221/75TC5E 德国赛多利斯称重传感器PR6221/20TC6E PR6221/25TC6E PR6221/30TC6EPR6241/12D1E PR6241/13D1E PR6241/13C3E PR6241/13C6E PR6241/22D1E PR6241/22C3E PR 6241/22C6EPR6241/23D1E 德国赛多利斯称重传感器PR6241/23C3E PR6241/23C6E PR6241/32D1E PR6241/32C3E PR6241/32C6E PR6241/33D1EPR6241/33C3E PR6241/33C6E PR6241/52D1E PR6241/52C3E PR6241/52C6E PR6241/53D1E PR6241/5 3C3EPR6246/12D1E PR6246/13D1E PR6246/13C3E PR6246/13C6E PR6246/22D1E PR6246/22C3E P R6246/23D1EPR6246/22C6E PR6246/23C3E PR6246/23C6E PR6246/32D1E PR6246/32C3E PR6246/32C6E PR6246/ 33D1E 德国赛多利斯称重传感器PR6246/33C3E PR6246/33C6E PR6246/52D1E PR6246/52C3E PR6246/52C6EPR6251/13LE PR6251/14LE PR6251/23LE PR6251/24LE PR6251/33LE PR6251/52LE PR6251/ 53LEMP46/13C3 MP46/23C3 MP46/33C3 MP46/52C3 MP46/53C3 MP46/81 MP46/82MP49/13C3 MP49/23C3 MP49/33C3 MP49/52C3 MP49/53C3 MP49/95 MP49/96德国赛多利斯称重传感器MP55/11KG C3MR+ MP55/22KG C3MR+ MP55/50KG C3MR+ MP55/100KG C3MR+ MP55/200KG C3MR+MP56/60KG N MP56/125KG N MP56/250KG N MP56/500KG N MP56/1T N MP56/2T N MP56/3T N MP56/5T NMP56/60KG C3 MP56/125KG C3 MP56/250KG C3 MP56/500KG C3 MP56/1T C3 MP56/2T C3 MP56/3T C3 MP56/5T C3MP58T/91KG C3MR MP58T/227KG C3MR MP58T/454KG C3MR MP58T/1134KG C3MR MP58T/2268KG C3MRMP71/5KG C3MR MP71/10KG C3MR MP71/20KG C3MR MP71/30KG C3MR MP71/50KGC3MR MP71/100KG C3MR MP71/200KG C3MR德国赛多利斯称重传感器MP72/30KG C3MR MP72/50KG C3MR MP72/100KG C3MR MP72/200KG C3MR MP72/300KG C3MR MP72/500KG C3MR MP72/750KG C3MR德国赛多利斯称重传感器MP77/10KG C3MR MP77/20KG C3MR MP77/50KG C3MR MP77/100KG C3MR MP77/200KG C3MR MP77/250KG C3MR MP77/500KG C3MRMP79T/227KG C3MR MP79T/454KG C3MR MP79T/1134KG C3MR MP79T/2268KG C3MR MP79T/5099KG C3MR德国赛多利斯称重传感器。

美国sensortronics称重传感器S型美国sensortronics称重传感器S型信息来源：广州兰瑟电子科技英国Sensonics(胜索尼克斯)分类：s型称重传感器；柱式传感器，悬臂梁传感器，剪切梁传感器。

Vishay Sensortronics:17846: RL50210 TA, 150 lb 68.0 kg17847: RL50210 TA, 250 lb 113.4 kg17848: RL50210 TA, 500 lb 226.8 kg17844: RL50210 TA, 50 lb 22.7 kg17845: RL50210 TA, 100 lb 45.4 kg17846: RL50210 TA, 150 lb 68.0 kg17847: RL50210 TA, 250 lb 113.4 kg17848: RL50210 TA, 500 lb 226.8 kg美国sensortronics称重传感器S型61116: 60001A25-1177 25lb 20ft Sensortronics 3mV/V 350 OHM WW NTEP III 5S/ IIIL 10S FM IP6761117: 60001A50-1177 50lb 20ft Sensortronics 3mV/V 350 OHM WW NTEP III 5S/ IIIL 10S FM IP6761118: 60001A100-1177 100lb 20ft Sensortronics 3mV/V 350 OHM WW NTEP III 5S/ IIIL 10S FM IP6761119: 60001A200-1177 200lb 20ft Sensortronics 3mV/V 350 OHM WW NTEP III 5S/ IIIL 10S FM61120: 60001A250-1177 250lb 20ft Sensortronics 3mV/V 350 OHM WW NTEP III 5S/ IIIL 10S FM IP67美国sensortronics称重传感器S型61121: 60001A300-1177 300lb 20ft Sensortronics 3mV/V 350 OHM WW NTEP III 5S/ IIIL 10S FM IP6761122: 60001A500-1177 500lb 20ft Sensortronics 3mV/V 350 OHM WW NTEP III 5S/ IIIL 10S FM IP6761123: 60001A750-1177 750lb 20ft Sensortronics 3mV/V 350 OHM WW NTEP III 5S/ IIIL 10S FM IP6761124: 60001A1000-1177 1000lb 20ft Sensortronics 3mV/V 350 OHM WW NTEP III 5S/ IIIL 10S FM IP6761125: 60001A1500-1177 1500lb 20ft Sensortronics 3mV/V 350 OHM WW NTEP III 5S/ IIIL10S FM IP67美国sensortronics称重传感器S型61126: 60001A2000-1177 2000lb 20ft Sensortronics 3mV/V 350 OHM WW NTEP III 5S/ IIIL 10S FM IP6761127: 60001A2500-11772500lb 20ft Sensortronics 3mV/V 350 OHM WW NTEP III 5S/ IIIL 10S FM IP6761128: 60001A3000-1177 3000lb 20ft Sensortronics 3mV/V 350 OHM WW NTEP III 5S/ IIIL 10S FM IP6761129: 60001A5000-1177 5000lb 20ft Sensortronics 3mV/V 350 OHM WW NTEP III 5S/ IIIL 10S FM IP67美国sensortronics称重传感器S型61130: 60001A10000 -1177 10,000lb 20ft Sensortronics 3mV/V 350 OHM WW NTEP III 5S/ IIIL 10S FM IP6761131: 60001A15000 -1177 15,000lb 20ft Sensortronics 3mV/V 350 OHM WW NTEP III 5S/ IIIL 10S FM IP6761132: 60001A20000 -1177 20,000lb 20ft Sensortronics 3mV/V 350 OHM WW NTEP III 5S/ IIIL 10S FM IP6717038: 60036-25-25lb 20ft SENSORTRONICS 3mV/V 350 OHM WW FM IP6517039: 60036-50-50lb 20ft SENSORTRONICS 3mV/V 350 OHM WW FM IP65 sensortronics S型称重传感器17040: 60036-75-75lb 20ft SENSORTRONICS 3mV/V 350 OHM WW FM IP6517041: 60036-100-100 lb 20ft SENSORTRONICS 3mV/V 350 OHM WW FM IP6517042: 60036-150-150 lb 20ft SENSORTRONICS 3mV/V 350 OHM WW FM IP65 sensortronics S型称重传感器17077: 60050-250-250 lb 20ft SENSORTRONICS 3mV/V 350 OHM WW IP6717078: 60050-500-500 lb 20ft SENSORTRONICS 3mV/V 350 OHM WW IP6717079: 60050-750-750 lb 20ft SENSORTRONICS 3mV/V 350 OHM IP6717080: 60050-1K-1,000 lb 20ft SENSORTRONICS 3mV/V 350 OHM WW IP67 sensortronics S型称重传感器17081: 60050-1.5K 1,500 lb 20ft SENSORTRONICS 3mV/V 350 OHM WW IP6717082: 60050-2K 2,000 lb 20ft SENSORTRONICS 3mV/V 350 OHM WW IP6717083: 60050-2.5K 2,500 lb 20ft SENSORTRONICS 3mV/V 350 OHM WW IP6717084: 60050-3K 3,000 lb 20ft SENSORTRONICS 3mV/V 350 OHM WW Stainles Steel IP67 17085: 60050-5K 5,000 lb 20ft SENSORTRONICS 3mV/V 350 OHM WW IP67 sensortronics S型称重传感器17086: 60050-10K 10,000 lb 20ft SENSORTROICS 3mV/V 350 OHM WW IP6717087: 60050-15K 15,000 lb 20ft SENSORTRONICS 3mV/V 350 OHM WW IP67 17088: 60050-20K 20,000 lb 20ft SENSORTRONICS 3mV/V 350 OHM WW IP67。

2024年称重传感器市场需求分析引言称重传感器是一种能够通过测量物体质量或重量的装置。

在现代工业和商业领域中，称重传感器的需求越来越大。

本文将对称重传感器市场的需求进行分析。

1. 市场背景随着科技的不断发展，尤其是物联网、人工智能和自动化的兴起，称重传感器在各个行业中的需求逐渐增加。

传感器技术的进步使得称重传感器具有更高的精度、更稳定的性能，满足了市场对于高精度称重数据的需求。

2. 行业应用2.1. 制造业在制造业中，称重传感器被广泛应用于生产线上的物料称重和质量控制过程中。

传感器能够实时监测工件的重量，帮助厂商控制产品质量，提高生产效率。

2.2. 物流和仓储业在物流和仓储领域，称重传感器可以用于货物称重、物流设备负载控制和仓库库存管理。

通过称重传感器，物流公司可以准确计算货物的重量，提高物流效率，并有效管理库存。

2.3. 食品和医药行业在食品和医药行业，称重传感器用于食品和药品的重量检测和包装过程中。

传感器的精度可以保证产品的准确称重，确保食品和药品的质量和安全性。

2.4. 健康管理除了工业应用外，称重传感器也被广泛应用于健康管理领域。

例如，人体称重传感器可以用于身体健康监测和体重管理，帮助人们实时了解自己的健康状况。

3. 市场趋势3.1. 自动化需求增加随着自动化技术的发展，各行各业对于自动化生产线和设备的需求不断增加。

称重传感器作为自动化系统的重要组成部分，将在自动化领域迎来更广泛的应用。

3.2. 精度要求提高随着技术的进步，对称重传感器精度的要求也在不断提高。

尤其是在一些高精度测量场合，如科学实验室和精密制造业，对称重传感器的精度和稳定性有着更高的要求。

3.3. 无线通信需求增多随着物联网技术的发展，无线通信在各个行业中的应用越来越广泛。

称重传感器也开始采用无线通信技术，方便数据传输和监测。

这种趋势将进一步推动市场的发展。

4. 市场竞争称重传感器市场竞争激烈，主要的厂商包括Mettler Toledo、OHAUS、Sartorius等知名品牌。

Synus检重秤调试说明一、赛多利斯参数设置此设置在菜单参数-sartorius参数这个对话框中，此对话框主要是Synus检重秤的基础设置。

Temperature Comp. 始终选择“是”。

Type of checkkweigher 是选择传感器的类型，要与实际的传感器相匹配；2000,0g M，2000,0g代表着量程是2kg，显示分度0.1g，M代表模块，Synus检重秤都得选择带有M标记的传感器。

如果需要显示0.01g时，2kg的传感器可以选择700,00g M，1kg的传感器选择600,00g M。

Weight resolution ：1 digit 是末位显示0至9数字，按照要求可以选择2 digit 和5 digit；2 digit 末位显示0、2、4、6、8，5 digit 末位显示0、5。

其它为默认的设置。

此对话框的第二页是传送装置的设置，根据实际的传送装置输入数据。

Beltspeed ：1.500 m/s 根据SAP的配置输入此数据，通常有两个选择，1.2 m/s和1.5m/s。

Length. weigh table ：330mm 称量段传送台面的实际长度。

Pack distance ：370mm 产品的间距，在称量段传送台面的实际长度上加40mm的安全距离，这个安全距离是为了避免产品间距不太规则时的影响，如果产品的间距很好，可以适当减少这个距离。

通过率是根据上边输入的数据计算出来的，显示的是最快的效率。

以上的设置需要很准确，否则会造成系统的错误，导致称量不准确。

称量时间计算方法：Meaning: WT = Length of weighing table (in m) Si = Security distance (in m)PL = pack length (in m) s = distance for transient C = throughput per minuteFor the minimum speed v in m/s applies:and for the transient time t in ms:注意：一般情况下，称量时间要大于200ms 。

称重传感器的工作原理
称重传感器是一种能够测量物体质量或重量的传感器。

它的工作原理基于牛顿第二定律，即在一定条件下物体的质量与所受的重力成正比。

具体来说，称重传感器通常由应变片、测力臂和电路系统组成。

应变片是一种具有弹性的金属片，当物体施加在传感器平台上时，平台上的压力会导致应变片发生形变。

这种形变会改变应变片上的电阻值，因为金属材料的电阻与其长度、宽度、厚度以及材料本身的电阻率有关。

常见的应变片是电阻应变片，它们通常被连接成一个电桥电路来测量电阻的变化。

当外力施加在传感器上时，应变片的形变将导致电桥电路中的电阻值发生变化。

通过检测电阻值的变化，电路系统可以计算出所施加的力的大小。

通过将测力臂与应变片连接，传感器可以放大物体施加在平台上的力。

测力臂是一个可移动的杠杆，它将物体施加在平台上的力转化为应变片上的应变。

传感器中的电路系统会接收应变片的电阻值变化，并将其转换为电信号输出。

这个输出信号可以是模拟信号或数字信号，具体取决于传感器的类型和应用需求。

最后，为了提高称重传感器的精度和可靠性，通常会采用校准
方法来校准传感器的输出。

这样可以使传感器在不同环境下具有更高的准确性和稳定性。

总的来说，称重传感器的工作原理是通过测量应变片的形变来计算物体施加在传感器上的力，进而得到物体的质量或重量。

称重传感器的工作原理
原理上称重传感器就是压力传感器，只是形状不一样而已，不过通常有很多种方法传感，但见得、用得比较多，如地磅用的那些，一般为电涡流式。

也就是说，他有一个电涡流触发绕组，然后还有一个传感器感应电涡流强度。

由于这个称重传感器整体是金属封装，电涡流在其内部，受到压后形变，涡流就发生变化，放大后就可以读到数据了。

然后，封装这个东西的材料，通常选用刚性材料，总之，就是一般的金属，比如钢，但肯定不会用很软的东西的。

因为即使是钢，就算受到压力形变那么几微米，那么电涡流的变化也足够感应出到底变化了多少而且如果是软金属，称很重东西的时候，可能很容易出问题。

至少电涡流方式传感的压力传感器，是不会用软金属制造的。

称重传感器检测电路的功能是把电阻应变片的电阻变化转变为电压输出。

因为惠斯登电桥具有很多优点，如可以抑制温度变化的影响，可以抑制侧向力干扰，可以比较方便的解决称重传感器的补偿问题等，所以惠斯登电桥在称重传感器中得到了广泛的应用。

因为全桥式等臂电桥的灵敏度最高，各臂参数一致，各种干扰的影响容易相互抵销，所以称重传感器均采用全桥式等臂电桥。
