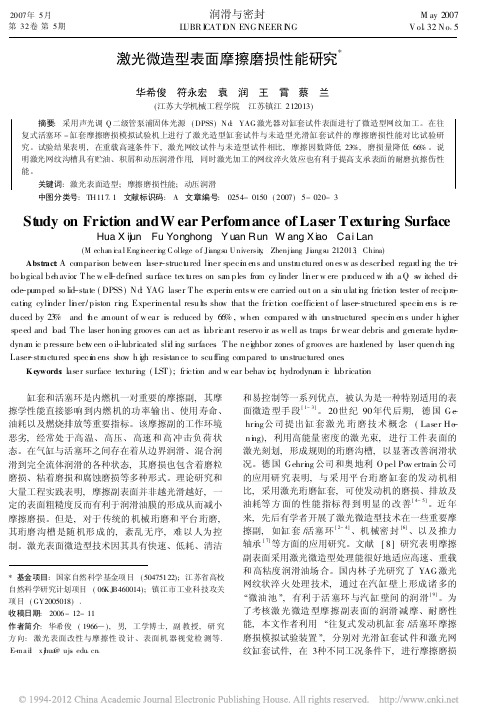

2007年5月第32卷第5期润滑与密封L UBR I CAT I ON ENG I NEER I NGM ay 2007V ol 132N o 15*基金项目:国家自然科学基金项目(50475122);江苏省高校自然科学研究计划项目(06K J B460014);镇江市工业科技攻关项目(GY2005018)1收稿日期:2006-12-11作者简介:华希俊(1966)),男,工学博士,副教授,研究方向:激光表面改性与摩擦性设计、表面机器视觉检测等.E -ma i:l x j hua @ujs 1edu 1cn 1激光微造型表面摩擦磨损性能研究*华希俊 符永宏 袁 润 王 霄 蔡 兰(江苏大学机械工程学院 江苏镇江212013)摘要:采用声光调Q 二级管泵浦固体光源(DPSS)N d :YAG 激光器对缸套试件表面进行了微造型网纹加工。
在往复式活塞环-缸套摩擦磨损模拟试验机上进行了激光造型缸套试件与未造型光滑缸套试件的摩擦磨损性能对比试验研究。
试验结果表明,在重载高速条件下,激光网纹试件与未造型试件相比,摩擦因数降低23%,磨损量降低66%。
说明激光网纹沟槽具有贮油、积屑和动压润滑作用,同时激光加工的网纹淬火效应也有利于提高支承表面的耐磨抗擦伤性能。
关键词:激光表面造型;摩擦磨损性能;动压润滑中图分类号:TH11711 文献标识码:A 文章编号:0254-0150(2007)5-020-3St udy on Friction andW ear Perfor mance of Laser Text uri ng SurfaceHua X ij u n Fu Yonghong Y uan Run W ang X i a o Cai Lan(M echan i cal Engi neeri ng C ollege of Ji angs u Universit y ,Zhenji ang Ji angs u 212013,China)Abstract :A co mparison bet wee n l aser -struct ured li ner specm i e ns and unstr ucture d onesw as descri bed regar d i ng the tr-ibo l ogical be havior .T he w el-l defi ned surface te x t ures on sa m ples fro m cy linder li ner w ere pr oduced w ith a Q s w itched d-i ode -pumpe d so lid -state (DPSS)N d :YAG laser .T he e xperm i entsw ere carried out on a sm i ulat i ng friction tester of reci pr o -cati ng cyli nder li ner/piston ri ng .Experm i ental results sho w that the fri ction coeffici ent o f laser -structured specm i e ns is re -duced by 23%and t he a mount of w ear is reduced by 66%,whe n co mpared w ith unstructured specm i e ns under higherspeed and l oad .The laser honing grooves can act as l ubri ca nt reservo ir as well as traps f or wear debris and ge nerate hydr o -dyna m ic pressure bet w een o i-l lubricated sli d i ng surfaces .T he nei ghbor zones of grooves are har dened by laser quenc h i ng .Laser -str uctured specm i ens sho w h i gh resistance to scuffing co mpared to unstructured ones .K eywords :laser surface texturi ng (LST );fricti on and w ear behav i or ;hydrodyna m i c l ubricati on缸套和活塞环是内燃机一对重要的摩擦副,其摩擦学性能直接影响到内燃机的功率输出、使用寿命、油耗以及燃烧排放等重要指标。
提高机械零件的摩擦学性能的激光表面纹理以色列机械工程系改进承载能力、耐磨损、摩擦系数等具有重大意义。
机械部件表面上以微坑的形式形成形成规则的微表面结构造成表面摩擦。
从理论上和实验上进行了一项可行性研究即使用激光微造型(LST)工艺生产微坑。
每个微小凹坑在全部或混合润滑的情况下可以作为微流体动力，在润滑剂的润滑状态条件的情况下或作为一个小型油藏孔。
目前已经建立了理论模型，并在实验室试验中探讨了LST的潜力在机械密封摩擦元件、活塞环和推力轴承。
整个实验室测试中，与原丝组件相比，带微小凹坑的构件大大减少了摩擦。
关键词：激光微造型，机械密封、活塞环、推力轴承。
改变表面纹理作为提高机械零件的摩擦学性能的一个手段已经众所周知。
也许最熟悉的和最早的表面纹理是在缸套珩磨中的应用[12]。
今天，现代磁存储设备的表面通常是纹理，当然表面纹理也被认为是克服在MEMS器件的粘附及迟滞的一个手段。
在各种形式的表面纹理的摩擦学应用的基础研究工作已经全世界进行，最近的例子可以在参考文献中找到。
各种纹理技术被用于一些研究包括电子束纹理，蚀刻技术和激光毛化。
有趣的是，所有这些基本工程的实验，他们大部分都是出于这个原理：表面纹理提供微型容器，以加强储油。
通常，纹理尺寸的优化是通过尝试和确定误差的方法。
汉密尔顿等1966年[14]中提出的表面纹理作为磁流体动力轴承的微粗糙的形式。
这个想法主要是促进平行滑动，如在机械密封件[1516]中应用。
1996年，Etsion和伯斯坦提出了用常规微表面结构模型[17]形成机械密封。
显示在联接密封件中的其中一个表面均匀分布的半球形微坑时密封性能大大改善。
随即由激光加工多孔端面密封环实验的研究[18]，通过测试球形容器中的油表明，球形酒窝形状可以优化，最优酒窝深度和韧窝直径比存在最大化。
气膜刚度和ＰＶ因素由连接副扣押以后决定。
从上面的讨论可以看出各种形式的表面纹理可以用于增强摩擦的性能。
然而，在所有实用的微表面图案化方法中，激光微造型似乎提供最有前途的概念。
基于激光微造型表面在极端工况下的润滑性能研究
董帮源;侯伦元;李隽钰;顾友民;孙玉萍
【期刊名称】《模具制造》
【年(卷),期】2024(24)6
【摘要】利用激光微造型技术加工出具有不同尺寸和形状表面织构的试样,在三维光学轮廓仪下对微织构试样表面进行测量,获得表面形貌三维探测图及表面高度算
术平均值。
通过线接触滚滑摩擦磨损试验机对试样在重载条件下摩擦性能进行测试。
结果表明:具有明不同尺寸的表面织构摩擦磨损性能存在差异,通过分析发现三维表
征参数中的表面高度算术平均值对试样摩擦磨损性能具有规律的影响。
在光学显微镜下对实验后的试样表面对比观察,发现具有直径较大的织构表面耐磨性能明显优
于直径较小的织构表面。
【总页数】4页(P32-35)
【作者】董帮源;侯伦元;李隽钰;顾友民;孙玉萍
【作者单位】合肥职业技术学院机电工程学院
【正文语种】中文
【中图分类】TG659
【相关文献】
1.激光微造型表面固体润滑性能研究
2.基于CFD活塞环表面凹腔微造型动压润滑
性能研究3.基于N-S方程的微造型表面动压润滑性能的分析研究4.基于三维形貌
表征的激光微造型表面摩擦性能研究
因版权原因，仅展示原文概要，查看原文内容请购买。
2007年12月农业机械学报第38卷第12期激光表面微造型工艺试验与应用*华希俊 符永宏 袁 润 王 霄 蔡 兰 【摘要】 在声光调Q 二级管泵浦固体光源(D PSS )N d ∶Y AG 激光器基础上,采用“单脉冲同点间隔多次”激光微加工工艺,对灰铸铁材料表面进行微造型加工。
分析了激光波长、光斑距离、重叠面积系数及重复频率对微造型质量的影响。
试验研究表明,该工艺能有效防止金属熔融和重铸现象,获得较为理想的微腔形貌和表面质量。
分析了微加工断面形貌,表明微腔(槽)表面留有一层与基体结合良好的硬化层。
通过4L 88型柴油机激光珩磨缸套的性能试验研究表明,与普通平顶珩磨缸套相比,采用激光珩磨缸套,柴油机机油耗降低39.3%,漏气量降低30%,PM 排放降低18.8%。
关键词:激光表面微造型 激光珩磨 试验中图分类号:T H 117.1;T G 163.99文献标识码:AExperimental Investigations on Laser Surface Micro -texturing TechnologyHua Xijun Fu Yo ngho ng Yuan Run Wa ng Xiao Cai La n(J iangsu University )AbstractThe ex perim enta l results rev ealed tha t it is practicable to machine g ray cast iro n with sing le pulse interval la ser micro -machining m ethod by a Q switched diode -pum ped solid -sta te (DPSS )Nd∶Y AG laser .The effect of laser pa ram eters (w aveleng th ,lig ht spot dista nce ,ov erlap area facto r and repetitio n frequency )on micro -machining quality w as discussed.A desired micro-structure and surface quality could be achiev ed to ov ercom e the adv erse effect of thermal diffusion and prevent the melting and recasting efficiently .The section SEM of cutting g roov es with JXA -840A was also analy zed.It is found that the trea ted layers o f g rooves hav e g ood joining state o n the base metal.The optimized tech nolo gy has been applied in the laser ho ning ex periment.With the laser tex turing of 4L88diesel cylinder-bore surface,the oil consumption w as reduced by 39.3%,the emission o f combustion engines w as reduced by 30%,and the particulate emission w as reduced by 18.8%,com paring with traditional plateau honing.Key words Laser surface tex turing ,Laser ho ning,Ex periment收稿日期:2006-11-06*国家自然科学基金资助项目(项目编号:50475122)和镇江市工业科技攻关项目(项目编号:GY2005018)华希俊 江苏大学机械工程学院 副教授 博士,212013 镇江市符永宏 江苏大学机械工程学院 教授袁 润 江苏大学机械工程学院 副教授王 霄 江苏大学机械工程学院 副教授蔡 兰 江苏大学机械工程学院 教授 博士生导师 引言摩擦副是机械产品的关键核心部件,其摩擦学行为不仅影响到机械系统工作性能和运行效率,甚至是导致其失效的主要原因[1]。
