数据传输系统误码率

数字通信的主要技术指标数字通信是一种利用数字技术进行通信的方式，是现代通信技术的主要形式之一。

数字通信的主要技术指标涉及到数据传输速率、信噪比、误码率等方面。

本文将从以下几个方面来详细阐述数字通信的主要技术指标。

1. 数据传输速率数据传输速率是指数字通信系统中数据传输的速度，通常用比特/秒（bit/s）或其衍生单位来描述，例如千兆比特/秒（Gbps）等。

数据传输速率与数字信号的带宽有关，带宽越大数据传输速率越快。

数字通信系统的数据传输速率直接影响着通信系统的吞吐量，是衡量数字通信系统传输效率的重要指标。

2. 信噪比信噪比是指信号与背景噪声的比值，通常用分贝来表示。

在数字通信系统中，信噪比的大小与数字信号的质量密切相关。

信噪比越高，数字信号的质量就越好，反之则越差。

数字通信系统需要在保证一定信噪比的情况下，尽可能提高数据传输速率，以提高传输效率。

3. 误码率误码率是指数字信号中出现误码的概率。

误码率对数字通信系统的可靠性和稳定性有着直接的影响。

数字通信系统需要在保证一定的误码率的情况下，尽可能提高数据传输速率，以提高传输效率。

误码率还与数字信号的编码方式和解码方式有关，不同的编码方式和解码方式对误码率的影响也不同。

4. 抗干扰能力数字通信系统需要具备一定的抗干扰能力，能够减少外界干扰对数字信号的影响。

数字通信系统可以采用多种抗干扰技术，如信道编码、差错控制等技术来提高系统的抗干扰能力，保证数字信号的质量和稳定性。

综上所述，数字通信的主要技术指标涉及到数据传输速率、信噪比、误码率和抗干扰能力等方面。

数字通信系统需要在保证可靠性和稳定性的前提下，尽可能提高传输速率和效率。

随着数字通信技术的不断发展，数字通信的主要技术指标也在不断优化和提高，为人们的生活和工作带来了更加便捷和高效的通信方式。

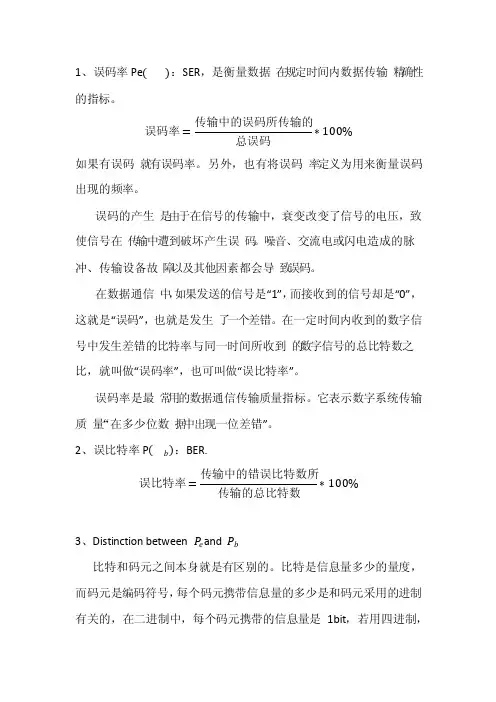

1、误码率Pe‎：SER，是衡量数据‎在规定时间‎内数据传输‎精确性的指‎标。

误码率=传输中的误‎码所传输的‎总误码∗100%如果有误码‎就有误码率‎。

另外，也有将误码‎率定义为用‎来衡量误码‎出现的频率‎。

误码的产生‎是由于在信‎号的传输中‎，衰变改变了‎信号的电压‎，致使信号在‎传输中遭到‎破坏产生误‎码。

噪音、交流电或闪‎电造成的脉‎冲、传输设备故‎障以及其他‎因素都会导‎致误码。

在数据通信‎中，如果发送的‎信号是“1”，而接收到的‎信号却是“0”，这就是“误码”，也就是发生‎了一个差错‎。

在一定时间‎内收到的数‎字信号中发‎生差错的比‎特率与同一‎时间所收到‎的数字信号‎的总比特数‎之比，就叫做“误码率”，也可叫做“误比特率”。

误码率是最‎常用的数据‎通信传输质‎量指标。

它表示数字‎系统传输质‎量“在多少位数‎据中出现一‎位差错”。

2、误比特率P‎b：BER.误比特率=传输中的错‎误比特数所‎传输的总比‎特数∗100%3、Disti‎n ctio‎n betwe‎e n P e and P b比特和码元之间‎本身就是有‎区别的。

比特是信息‎量多少的量‎度，而码元是编‎码符号，每个码元携‎带信息量的‎多少是和码‎元采用的进‎制有关的，在二进制中‎，每个码元携‎带的信息量‎是1bit‎，若用四进制‎，则为2bi‎t, 关系式为:信息量（每码元）=log2N‎其中，N是进制数‎。

误码率是错‎误码元个数‎的比例，误比特率也‎可说误信率‎，是错误比特的比率。

一个码元的‎信息量不一‎定是一比特‎，所以两者并‎不一定相等‎。

在二进制码中，一个码元就‎是一比特，两者相等。

如果是其他‎进制的码元‎，比如M进制‎，则一个码元‎的包含lbM比特的信息‎。

因此当一个‎码元只有一‎比特的错误‎时，误比特率=误码率/lbM. 有些测量技‎术以预测误‎码率数量的‎统计分析为‎基础，这种使用普‎通统计分配‎法的统计分‎析可以达到‎一定的准确‎性。

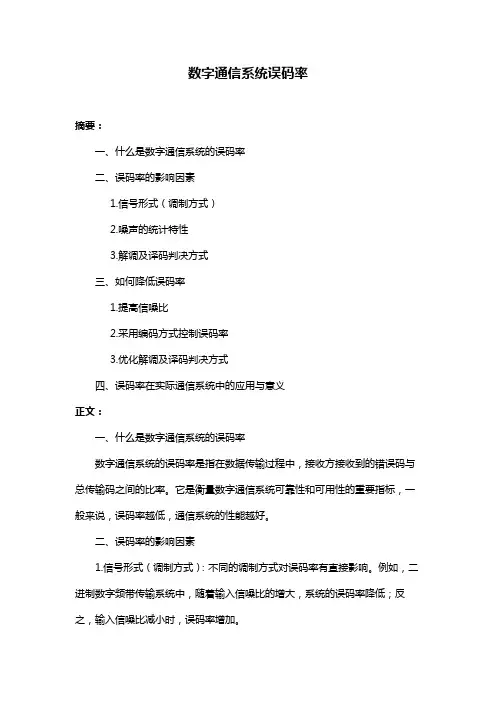

数字通信系统误码率摘要：一、什么是数字通信系统的误码率二、误码率的影响因素1.信号形式（调制方式）2.噪声的统计特性3.解调及译码判决方式三、如何降低误码率1.提高信噪比2.采用编码方式控制误码率3.优化解调及译码判决方式四、误码率在实际通信系统中的应用与意义正文：一、什么是数字通信系统的误码率数字通信系统的误码率是指在数据传输过程中，接收方接收到的错误码与总传输码之间的比率。

它是衡量数字通信系统可靠性和可用性的重要指标，一般来说，误码率越低，通信系统的性能越好。

二、误码率的影响因素1.信号形式（调制方式）：不同的调制方式对误码率有直接影响。

例如，二进制数字频带传输系统中，随着输入信噪比的增大，系统的误码率降低；反之，输入信噪比减小时，误码率增加。

2.噪声的统计特性：通信系统中的噪声会影响误码率。

噪声的统计特性包括噪声功率、噪声类型等，它们与误码率之间存在密切关系。

3.解调及译码判决方式：解调及译码判决方式对误码率也有很大影响。

合理的解调方法和译码算法可以降低误码率，提高通信系统的性能。

三、如何降低误码率1.提高信噪比：增加信号强度或降低噪声水平，可以提高信噪比，从而降低误码率。

2.采用编码方式控制误码率：通过编码技术，可以在接收端检测到错误码并进行纠错。

例如，重复发送同一信息、增加编码位数、使用信道编码等方法，可以提高通信系统的可靠性。

3.优化解调及译码判决方式：研究并采用更高效的解调方法和译码算法，以降低误码率。

四、误码率在实际通信系统中的应用与意义研究通信系统的误码率具有重要意义。

降低误码率可以使通信系统更可靠、稳定，确保信息的准确传输。

在实际应用中，根据通信系统的具体需求，通过调整信号形式、优化解调及译码判决方式等方法，可以提高通信系统的性能。

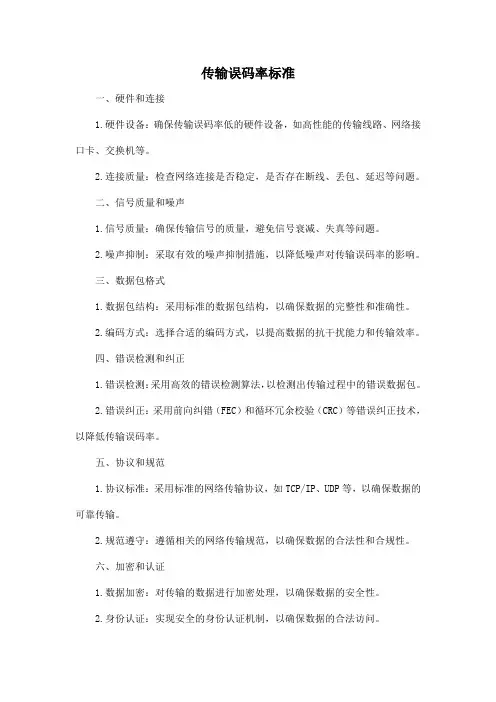

传输误码率标准
一、硬件和连接
1.硬件设备：确保传输误码率低的硬件设备，如高性能的传输线路、网络接口卡、交换机等。

2.连接质量：检查网络连接是否稳定，是否存在断线、丢包、延迟等问题。

二、信号质量和噪声
1.信号质量：确保传输信号的质量，避免信号衰减、失真等问题。

2.噪声抑制：采取有效的噪声抑制措施，以降低噪声对传输误码率的影响。

三、数据包格式
1.数据包结构：采用标准的数据包结构，以确保数据的完整性和准确性。

2.编码方式：选择合适的编码方式，以提高数据的抗干扰能力和传输效率。

四、错误检测和纠正
1.错误检测：采用高效的错误检测算法，以检测出传输过程中的错误数据包。

2.错误纠正：采用前向纠错（FEC）和循环冗余校验（CRC）等错误纠正技术，以降低传输误码率。

五、协议和规范
1.协议标准：采用标准的网络传输协议，如TCP/IP、UDP等，以确保数据的可靠传输。

2.规范遵守：遵循相关的网络传输规范，以确保数据的合法性和合规性。

六、加密和认证
1.数据加密：对传输的数据进行加密处理，以确保数据的安全性。

2.身份认证：实现安全的身份认证机制，以确保数据的合法访问。

七、环境因素
1.电磁环境：避免电磁干扰对传输误码率的影响，如远离电磁辐射源。

2.温度和湿度：保持适宜的温度和湿度环境，以确保硬件设备的正常运行。

八、测试和评估
1.测试方案：制定详细的测试方案，包括测试环境、测试工具、测试数据等。

2.误码率测试：进行实际的误码率测试，以评估传输系统的性能。

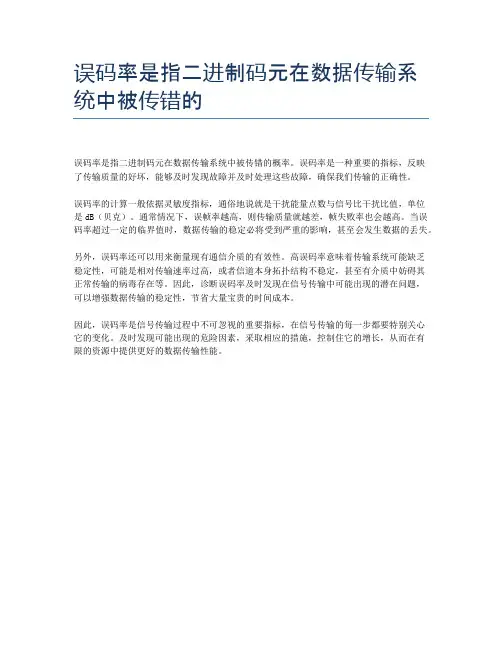

误码率是指二进制码元在数据传输系统中被传错的
误码率是指二进制码元在数据传输系统中被传错的概率。

误码率是一种重要的指标，反映
了传输质量的好坏，能够及时发现故障并及时处理这些故障，确保我们传输的正确性。

误码率的计算一般依据灵敏度指标，通俗地说就是干扰能量点数与信号比干扰比值，单位
是dB（贝克）。

通常情况下，误帧率越高，则传输质量就越差，帧失败率也会越高。

当误码率超过一定的临界值时，数据传输的稳定必将受到严重的影响，甚至会发生数据的丢失。

另外，误码率还可以用来衡量现有通信介质的有效性。

高误码率意味着传输系统可能缺乏
稳定性，可能是相对传输速率过高，或者信道本身拓扑结构不稳定，甚至有介质中妨碍其
正常传输的病毒存在等。

因此，诊断误码率及时发现在信号传输中可能出现的潜在问题，
可以增强数据传输的稳定性，节省大量宝贵的时间成本。

因此，误码率是信号传输过程中不可忽视的重要指标，在信号传输的每一步都要特别关心
它的变化。

及时发现可能出现的危险因素，采取相应的措施，控制住它的增长，从而在有
限的资源中提供更好的数据传输性能。

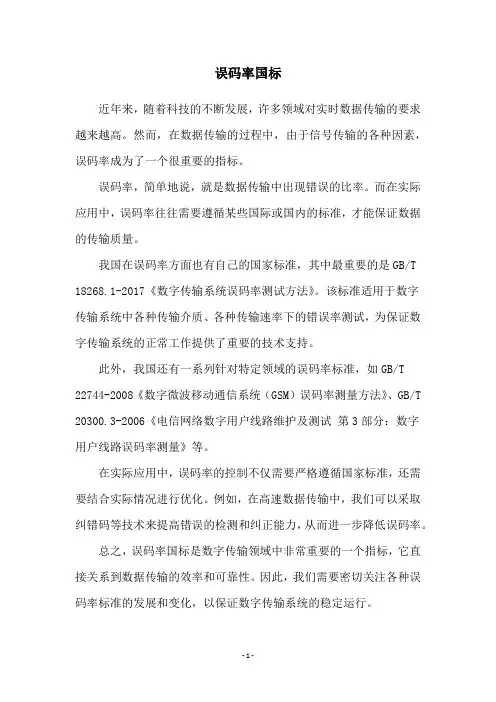

误码率国标
近年来，随着科技的不断发展，许多领域对实时数据传输的要求越来越高。

然而，在数据传输的过程中，由于信号传输的各种因素，误码率成为了一个很重要的指标。

误码率，简单地说，就是数据传输中出现错误的比率。

而在实际应用中，误码率往往需要遵循某些国际或国内的标准，才能保证数据的传输质量。

我国在误码率方面也有自己的国家标准，其中最重要的是GB/T 18268.1-2017《数字传输系统误码率测试方法》。

该标准适用于数字
传输系统中各种传输介质、各种传输速率下的错误率测试，为保证数字传输系统的正常工作提供了重要的技术支持。

此外，我国还有一系列针对特定领域的误码率标准，如GB/T 22744-2008《数字微波移动通信系统（GSM）误码率测量方法》、GB/T 20300.3-2006《电信网络数字用户线路维护及测试第3部分：数字
用户线路误码率测量》等。

在实际应用中，误码率的控制不仅需要严格遵循国家标准，还需要结合实际情况进行优化。

例如，在高速数据传输中，我们可以采取纠错码等技术来提高错误的检测和纠正能力，从而进一步降低误码率。

总之，误码率国标是数字传输领域中非常重要的一个指标，它直接关系到数据传输的效率和可靠性。

因此，我们需要密切关注各种误码率标准的发展和变化，以保证数字传输系统的稳定运行。

- 1 -。

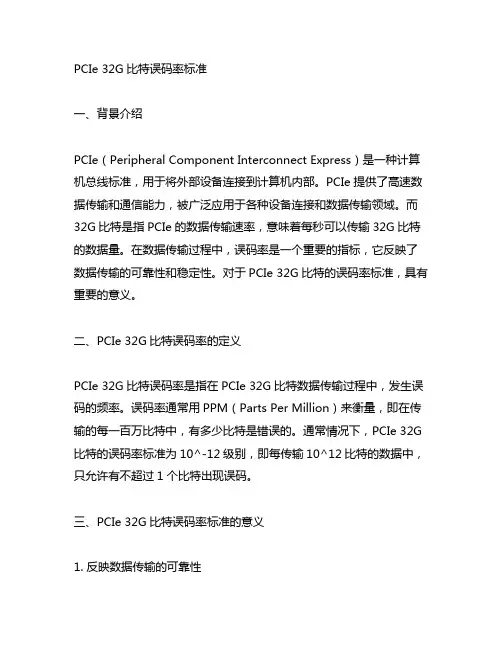

PCIe 32G比特误码率标准一、背景介绍PCIe（Peripheral Component Interconnect Express）是一种计算机总线标准，用于将外部设备连接到计算机内部。

PCIe提供了高速数据传输和通信能力，被广泛应用于各种设备连接和数据传输领域。

而32G比特是指PCIe的数据传输速率，意味着每秒可以传输32G比特的数据量。

在数据传输过程中，误码率是一个重要的指标，它反映了数据传输的可靠性和稳定性。

对于PCIe 32G比特的误码率标准，具有重要的意义。

二、PCIe 32G比特误码率的定义PCIe 32G比特误码率是指在PCIe 32G比特数据传输过程中，发生误码的频率。

误码率通常用PPM（Parts Per Million）来衡量，即在传输的每一百万比特中，有多少比特是错误的。

通常情况下，PCIe 32G 比特的误码率标准为10^-12级别，即每传输10^12比特的数据中，只允许有不超过1个比特出现误码。

三、PCIe 32G比特误码率标准的意义1. 反映数据传输的可靠性PCIe 32G比特误码率标准的制定，主要是为了保证数据传输的可靠性。

在高速数据传输中，一旦误码率过高，就会导致数据传输的不稳定和不可靠，进而影响系统性能和数据完整性。

通过规定误码率标准，可以保证数据传输的可靠性和稳定性。

2. 保障系统运行的稳定性PCIe 32G比特误码率标准的制定，还可以保障系统运行的稳定性。

高速传输过程中，误码率过高会导致系统出现错误和故障，甚至造成系统崩溃。

通过规定误码率标准，可以有效防止系统因误码率过高而出现问题，保障系统的稳定运行。

3. 提高数据传输效率通过严格控制PCIe 32G比特的误码率，可以提高数据传输的效率。

低误码率意味着数据传输过程中错误的减少，可以减少重发和纠错的次数，提高数据传输的实际有效性，进而提高系统的整体性能和效率。

四、如何保障PCIe 32G比特误码率标准1. 采用高质量的传输介质在实际应用中，为了保障PCIe 32G比特的误码率标准，可以采用高质量的传输介质，如高品质的传输线路、高质量的连接器等，以确保数据传输的稳定和可靠。

实验二、同步数据传输通信系统误码率测试一、实验目的1、掌握数据信道误码率测量方法2、熟悉常用调制解调器的误码性能二、实验原理与说明在数据传输系统里，信道误码率是最重要的基本测量指标。

本实验是在加噪信道里，通过改变不同的信噪比，让同学掌握误码率的测量方法，了解误码对数据通信的影响，加深同学建立数据通信对系统指标的概念和要求。

数据传输系统组成见图3 。

图3 数据传榆系统实验组成方框三、实验仪器１、JH5001通信原理综合实验系统一台2、100MHz双踪示波器一台3、JH9001型误码测试仪—台四、实验内容与步骤准备工作：(1) 将误码仪电源关闭，把误码仪用数据电缆通过RS422接口连接到5001通信原理实验箱同步口模块的JH02接口(插入需使用电缆转换接头，并注意插入方向)；(2) 将汉明编码模块输入数据选择跳线开关KC01设置为同步数据DT--- SYS(左端)，将工作方式选择开关SWC01设置为00000000状态，旁通汉明编码器功能。

(3) 将汉明译码工作方式选择开关KW03（在汉明译码模块）设置在OFF位置 (右端)，旁通汉明译码器；(4) 将噪声模块输出噪声电平选择开关SW001设置输出电平最小 (10000001)；(5) 用中频电缆连接K002和JL02，建立中频自环；(6) 码仪和测试设备加电。

误码仪工作“模式”设置为连续，“接口”时钟选择外时钟，“接口”方式选择RS422接口。

用示波器检查实验设备（在DSP+FPGA 模块中部）测试点TPMZ07有脉冲，即可进入系统测试。

1、FSK调制解调器信道误码率测量：(1) 通过菜单选择调制方式为“FSK传输系统”，调制器输入信号为“外部数据信号”，工作方式设定“匹配滤波”。

测量误码率，记录并分析测量结果。

(2) 将噪声模块输出噪声电平增加—档，使开关SW001（从上到下）为(10000010)，降低信噪比。

测量误码率，记录并分析测量结果。

(3) 继续增加噪声电平，重复上述测量步骤，直至信噪比最低。
