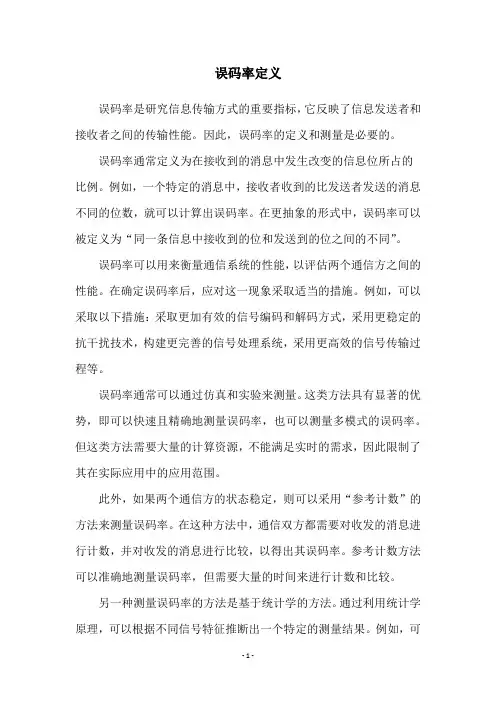

误码率定义误码率是研究信息传输方式的重要指标,它反映了信息发送者和接收者之间的传输性能。
因此,误码率的定义和测量是必要的。
误码率通常定义为在接收到的消息中发生改变的信息位所占的比例。
例如,一个特定的消息中,接收者收到的比发送者发送的消息不同的位数,就可以计算出误码率。
在更抽象的形式中,误码率可以被定义为“同一条信息中接收到的位和发送到的位之间的不同”。
误码率可以用来衡量通信系统的性能,以评估两个通信方之间的性能。
在确定误码率后,应对这一现象采取适当的措施。
例如,可以采取以下措施:采取更加有效的信号编码和解码方式,采用更稳定的抗干扰技术,构建更完善的信号处理系统,采用更高效的信号传输过程等。
误码率通常可以通过仿真和实验来测量。
这类方法具有显著的优势,即可以快速且精确地测量误码率,也可以测量多模式的误码率。
但这类方法需要大量的计算资源,不能满足实时的需求,因此限制了其在实际应用中的应用范围。
此外,如果两个通信方的状态稳定,则可以采用“参考计数”的方法来测量误码率。
在这种方法中,通信双方都需要对收发的消息进行计数,并对收发的消息进行比较,以得出其误码率。
参考计数方法可以准确地测量误码率,但需要大量的时间来进行计数和比较。
另一种测量误码率的方法是基于统计学的方法。
通过利用统计学原理,可以根据不同信号特征推断出一个特定的测量结果。
例如,可以利用“均值方差抽样”的方法来测量不同信号的误码率。
这种方法可以在较短的时间内测量出一个近似精确的结果,应用范围也较广。
总之,误码率是一个重要的参量,可以用于衡量信息传输系统的性能。
误码率的定义和测量采用不同的方法,以满足不同的应用场景。
它们可以帮助企业更好地理解通信技术,进而改善通信系统的性能,最大限度地减少信息传输中的错误。
光纤通信中的误码率分析与性能优化研究光纤通信是现代通信技术中常用的一种方式,它利用光纤作为传输介质,通过激光等光源发送信号,实现信息的传输。
然而,在光纤通信中,误码率是一个不可避免的问题,它会严重影响通信质量和速度。
因此,对误码率的分析和性能优化有着重要的研究意义。
一、误码率的定义和影响因素误码率是指接收端收到的错码比例。
具体地,一般用误比特率(Bit Error Rate,BER)来表示,是指单位时间内传输错误比特的数量与总比特数量之比。
例如,在传输100万比特时,其中10个比特出错,那么误比特率就是10/1000000,即1e-5。
误码率的大小由多种因素决定,包括:1. 光纤质量:光纤中的杂质、损伤以及弯曲等因素都可能导致信号的衰减和扭曲,从而增加误码率。
2. 发射机性能:发射机的调制方式、激光功率等都会影响信号质量,进而影响误码率。
3. 接收机性能:接收机的灵敏度、噪声等因素也会影响误码率。
4. 传输距离:光纤信号传输过程中,信号衰减和噪声会随着传输距离增长而增加,从而影响误码率。
二、误码率分析方法误码率分析是指通过测量和分析误码率数据,评估光纤通信系统的性能和可靠性。
常见的误码率分析方法包括:1. 误码率曲线(BER Curve):通过在不同误码率下的模拟或实验测量数据,绘制误码率曲线,来查看系统的误码率性能表现。
2. 泰勒级数展开法:将信号分解成不同的正弦波分量,利用级数展开公式计算误差,从而评估误码率。
3. 蒙特卡罗方法:以随机模拟为基础进行误码率分析,通过多次随机实验,模拟各种可能情况下的误码率性能。
三、误码率性能优化方法针对误码率问题,需要采取相应的优化方法,以保证光纤通信的性能和可靠性。
常见的优化方法包括:1. 光纤质量优化:选择高质量、低损伤的光纤,通过保证光纤的长期稳定性和传输质量来降低误码率。
2. 发射机性能优化:测试和确定发射机的最佳调制方式和激光功率,以保证信号的质量。
误码率测试方法误码率(Bit Error Rate,简称BER)是衡量数字通信系统传输质量的重要指标之一。
它表示在传输过程中,接收端接收到的错误比特的比例。
误码率测试方法是对数字通信系统进行性能评估和优化的重要手段之一。
本文将介绍几种常用的误码率测试方法。
一、理论计算法理论计算法是通过数学模型推导出误码率的解析表达式,从而计算出预期的误码率。
这种方法适用于简单的数字调制解调技术,比如二进制调制,高斯噪声信道等。
通过对系统的数学建模和分析,可以得到误码率与信噪比、调制方式等参数之间的关系。
然后通过计算得到误码率的数值结果。
理论计算法具有计算简单、结果准确的优点,但前提是需要准确的信道模型和参数。
二、比特比较法比特比较法是一种实验测量误码率的方法。
它通过将发送的比特序列与接收的比特序列进行比较,统计不一致的比特个数来计算误码率。
比特比较法可以直接测量出实际的误码率,不需要做过多的假设和推导。
但是由于需要比较每个比特,所以对测试设备和算法的要求较高,且测试时间较长。
三、符号比较法符号比较法是一种实验测量误码率的方法。
它与比特比较法类似,不同之处在于它是将发送的符号序列与接收的符号序列进行比较,统计不一致的符号个数来计算误码率。
符号比较法相对于比特比较法来说,可以减少测试时间和计算量,但需要对调制解调器进行符号同步和时钟恢复等处理。
四、码型分析法码型分析法是一种实验测量误码率的方法。
它通过对接收到的信号进行波形分析和解调,得到码型的特征参数,比如峰值、峰峰值、均值等。
然后与理论值进行比较,根据差异来判定误码率。
码型分析法适用于调制方式复杂、信号幅度变化较大的系统。
但是对测试设备和算法的要求较高,且测试时间较长。
五、协议分析法协议分析法是一种实验测量误码率的方法。
它通过对接收到的数据包进行协议解析和统计,得到错误数据包的个数,从而计算出误码率。
协议分析法适用于数字通信系统中采用数据包交换的情况。
相对于比特比较法和符号比较法来说,协议分析法可以减少测试时间和计算量,但需要对协议格式和数据包结构有一定的了解。

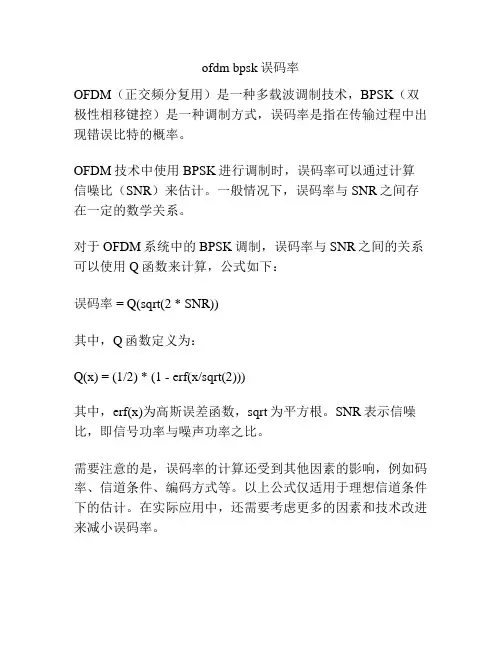

ofdm bpsk误码率
OFDM(正交频分复用)是一种多载波调制技术,BPSK(双极性相移键控)是一种调制方式,误码率是指在传输过程中出现错误比特的概率。
OFDM技术中使用BPSK进行调制时,误码率可以通过计算信噪比(SNR)来估计。
一般情况下,误码率与SNR之间存在一定的数学关系。
对于OFDM系统中的BPSK调制,误码率与SNR之间的关系可以使用Q函数来计算,公式如下:
误码率 = Q(sqrt(2 * SNR))
其中,Q函数定义为:
Q(x) = (1/2) * (1 - erf(x/sqrt(2)))
其中,erf(x)为高斯误差函数,sqrt为平方根。
SNR表示信噪比,即信号功率与噪声功率之比。
需要注意的是,误码率的计算还受到其他因素的影响,例如码率、信道条件、编码方式等。
以上公式仅适用于理想信道条件下的估计。
在实际应用中,还需要考虑更多的因素和技术改进来减小误码率。

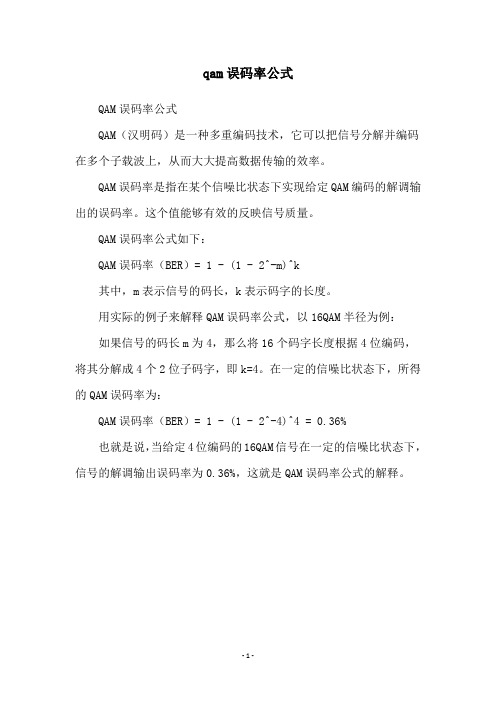

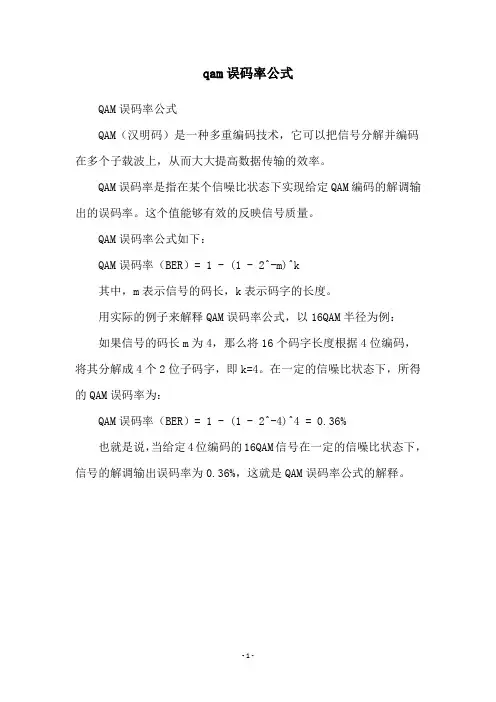

qam误码率公式
QAM误码率公式
QAM(汉明码)是一种多重编码技术,它可以把信号分解并编码在多个子载波上,从而大大提高数据传输的效率。
QAM误码率是指在某个信噪比状态下实现给定QAM编码的解调输出的误码率。
这个值能够有效的反映信号质量。
QAM误码率公式如下:
QAM误码率(BER)= 1 - (1 - 2^-m)^k
其中,m表示信号的码长,k表示码字的长度。
用实际的例子来解释QAM误码率公式,以16QAM半径为例:
如果信号的码长m为4,那么将16个码字长度根据4位编码,将其分解成4个2位子码字,即k=4。
在一定的信噪比状态下,所得的QAM误码率为:
QAM误码率(BER)= 1 - (1 - 2^-4)^4 = 0.36%
也就是说,当给定4位编码的16QAM信号在一定的信噪比状态下,信号的解调输出误码率为0.36%,这就是QAM误码率公式的解释。
- 1 -。
通信系统中的误码率性能分析与优化在现代通信系统中,误码率(Bit Error Rate, BER)是评估系统性能的重要指标之一。
误码率是指在数据传输过程中,接收端接收到与发送端不一致的信息的比率。
通信系统的目标是使误码率尽可能低,以确保高质量的数据传输和良好的用户体验。
因此,对通信系统中的误码率性能进行分析和优化非常重要。
一、误码率性能分析1.1 误码率的定义误码率是在数字通信中衡量数据传输质量的指标。
它通常表示为误码比特数(BER)与发送比特数(BS)之间的比率,即BER = 错误比特数 / 发送比特数。
1.2 影响误码率的因素误码率受到多种因素的影响,包括信道传输噪声、传输介质质量、发送端和接收端的硬件性能、编码和解码方法、调制技术等。
这些因素共同决定了误码率的大小。
1.3 误码率测试方法通信系统中的误码率可以通过实际测量或仿真模拟的方式进行评估。
实际测量需要在真实的网络环境中进行,并通过特定的测试设备或仪器进行监测。
仿真模拟则是在计算机上建立通信系统的模型,并通过软件工具模拟传输过程,以获取误码率性能数据。
二、误码率性能优化2.1 选用合适的调制技术调制技术是通信系统中的关键环节,它将数字信号转换为适合传输的模拟信号。
合适的调制技术可以提高信号的抗噪声性能,从而降低误码率。
根据具体的应用场景和需求,可以选择适合的调制方式,如频移键控调制(FSK)、正交幅度调制(QAM)等。
2.2 优化传输介质传输介质的质量直接影响着信号的传输性能。
在有限预算下,选择具有良好传输性能的传输介质,如光纤、同轴电缆等,可以降低误码率。
2.3 采用前向纠错编码技术前向纠错编码(Forward Error Correction, FEC)技术可以在发送端添加冗余信息,以使接收端在接收到有限错误时能够纠正和恢复数据。
采用合适的FEC编码方案,可以有效降低误码率并提高系统的可靠性。
2.4 引入自动重传请求(ARQ)机制自动重传请求机制可以在接收端检测到错误时,自动请求发送端重新发送数据。
误码率evm -回复误码率(EVM)是无线通信中评估数字信号质量的重要指标。
它评估了接收端解调器正确恢复发送信号的能力。
本文将逐步解释EVM的概念、使用方法以及对通信系统性能的影响。
第一部分:EVM的概念和背景介绍(300-500字)EVM是误码率的一种度量方式,用于评估数字通信系统中接收信号与发送信号之间的差异。
它可以量化接收信号和发送信号之间的相位偏移、幅度失真和其他非线性效应。
EVM常用于调制解调器、基带处理器以及射频收发器等无线通信系统组件的性能评估。
EVM通常以百分比的形式表示,取决于所使用的调制方式。
对于调幅(AM)调制,EVM以百分之几的形式表示,而对于调频(FM)或正交频分复用(OFDM)等复杂调制方式,EVM可能以更高的百分比表示。
第二部分:EVM的计算方法(400-600字)在通信系统中,EVM的计算需要收集发送信号和接收信号的采样数据,并将它们进行比较。
计算EVM的一种常用方法是通过将接收信号与发送信号进行相关操作,以获得相对相位和幅度偏移。
然后,计算平均误差值,除以发送信号的幅度,得到EVM的百分比数值。
具体而言,EVM的计算过程如下:1. 从接收信号中提取待评估的信号符号,并与发送信号的符号进行比较。
2. 计算接收信号中每个符号的相位与发送信号的相位之间的差异,通常以度数表示。
3. 计算接收信号中每个符号的幅度与发送信号的幅度之间的差异,通常以dB为单位。
4. 将所有符号的相位和幅度偏差平方求和,并计算平均值。
5. 将平均偏差除以发送信号的幅度,并乘以100,得到EVM的百分比表示。
第三部分:EVM的应用和影响(700-1,000字)EVM的主要应用是衡量数字通信系统的性能。
它具有以下几个重要方面的影响:1. 信号质量评估:EVM可以直观地反映数字通信系统的信号质量。
较低的EVM值表示较高的信号准确性和可靠性。
通过监测EVM值,可以及时发现可能出现的信号质量问题,并采取适当的措施来改善系统性能。
误码率测试方法引言:在通信系统中,误码率(Bit Error Rate,BER)是衡量系统传输性能的重要指标。
误码率测试是通过模拟或实际传输数据,计算误码率来评估通信系统的可靠性和性能的一种方法。
本文将介绍误码率测试的方法和步骤。
一、误码率测试的基本原理误码率测试通过发送已知模式的数据比特流,然后接收并比较接收到的数据与发送的数据的差异来计算误码率。
误码率通常以每一百万个比特错误的比特数表示。
通过误码率测试可以评估信道的质量,检测信道中的传输错误,并为系统性能的改进提供指导。
二、误码率测试的步骤1. 选择测试模式:误码率测试需要选择适当的测试模式,常见的模式包括伪随机数据(Pseudo-Random Binary Sequence,PRBS)、固定模式和自定义模式。
PRBS模式是最常用的测试模式之一,它可以提供良好的统计特性和较高的测试效率。
2. 配置测试设备:根据测试需求配置测试设备。
测试设备通常包括信号发生器、信号接收器和误码率分析仪。
信号发生器用于生成测试模式的数据比特流,信号接收器用于接收传输过程中的数据比特流,误码率分析仪用于计算误码率并显示测试结果。
3. 确定测试参数:根据实际需求确定测试参数,包括数据速率、传输距离、信道类型和信号幅度等。
根据测试参数配置测试设备,并确保测试设备和被测系统的参数一致。
4. 发送和接收数据:根据所选的测试模式和配置的测试参数,发送已知模式的数据比特流。
接收器接收传输过程中的数据比特流,并将其与发送的数据进行比较。
5. 计算误码率:根据接收到的数据比特流和发送的数据比特流的差异,计算误码率。
误码率可以通过计算接收到的错误比特数与总比特数的比值得到。
6. 分析测试结果:根据误码率测试的结果,评估系统的性能并分析传输环境中的问题。
如果误码率超过系统要求的范围,需要进一步分析错误的原因,并采取相应的措施进行优化。
三、误码率测试的注意事项1. 准备充分:在进行误码率测试之前,需要对测试环境和设备进行充分的准备工作,确保测试的准确性和可靠性。
通信原理误码率公式在数据传输中,比特差错(英语:biterrors)的数量就是接收到的信道中数据流由于噪声、干扰、有损或比特同步错误而更改的比特的数量。
比特差错概率(即误码概率,英语:bit error probabi lity)pe是误码率的期望值。
误码率可以视作误码概率的约略估计。
对于长时间段和高差错比特,这个估计比较准确。
计算误比特率是码元的信息量在传输系统中被丢失的概率。
在传输二进制码元时,误码率=误比特率。
对于数字通信系统来说,差错率越小,可靠性越高。
误比特率的计算公式为:误比特率=单位时间内系统传错的信息量(比特数)/单位时间内系统传输的总信息量(总比特数)例子举一个例子,假设传输的比特串行为:0110001011而接收到的比特串行为:0010101001,在本例中,差错比特(加下划线的比特)的数量为3。
误码率为差错比特数3除以传输的比特数10,也就是0.3或者30%。
影响因素在通信系统中,接收端误码率会受到传输信道噪声、干扰、有损、位同步问题、衰减、无线多径衰落等的影响。
检测二进制数字频带传输系统,误码率与信号形式(调制方式),噪声的统计特性、解调及译码判决方式有关。
而多进制数字调制系统的误码率与平均信噪比和进制数有关。
对于二进制数字频带传输系统,无论采用何种方式,何种检测方法,其共同点都是随着输入信噪比增大时,系统的误码率就降低;反之,当输入信噪比减小时,系统的误码率就增加。
对于广播电视行业MPEG-H格式的TS码流分析,主要有码流协议、码流结构、SI表格信息分析、EPG节目指南、TR101290实时测试、码率测试、时钟PCR 分析、QAM分析等。
TS码流实时测试按TR101290差错优先级分类如下:第一优先级—可解码性差错(共6个):传输码流同步丢失(TSs ync loss) ;同步字节错误(Sync byteerror);节目相关表错误(PA Terror) ;节目映像表错误(PMTerror);连续计数错误(Continu ty eount error) ;节目识别表错误(PIDerror)。
误码率
误码率
误码率(BER:bit error ratio)是衡量数据在规定时间内数据传输精确性的指标。
误码率=传输中的误码/所传输的总码数*100%。
如果有误码就有误码率。
另外,也有将误码率定义为用来衡量误码出现的频率。
IEEE802.3标准为1000Base-T网络制定的可接受的最高限度误码率为10-10。
这个误码率标准是针对脉冲振幅调制(PAM-5)编码而设定的,也就是千兆以太网的编码方式。
误比特率
误比特率是指在数字传输过程中,错误的比特数与传输的总比特数之比。
在采用二进进制编码的情况下,误比特率与误码率是相同的,因为误码率是指在传输过程中,发生误码的码元个数与传输的总码元数之比;而在二进制码的情况下,码元就是比特,因此误码率就是误比特率。
误码的产生
误码的产生是由于在信号传输中,衰变改变了信号的电压,致使信号在传输中遭到破坏,产生误码。
噪音、交流电或闪电造成的脉冲、传输设备故障及其他因素都会导致误码误码率(比如传送的信号是1,而接收到的是0;反之亦然)。
各种不同规格的设备,均有严格的误码率定义,如通常视/音频双向光端机的误码率应该在:(BER)≤10E-9。
由于种种原因,数字信号在传输过程中不可避免地会产生差错。
例如在传输过程中受到外界的干扰,或在通信系统内部由于各个组成部分的质量不够理想而使传送的信号发生畸变等。
当受到的干扰或信号畸变达到一定程度时,就会产生差错。
什么是差错?在数据通信中,如果发送的信号是“1”,而接收到的信号却是“0”,这就是“误码”,也就是发生了一个差错。
在一定时间内收到的数字信号中发生差错的比特数与同一时间所收到的数字信号的总比特数之比,就叫做“误码率”,也可以叫做“误比特率”。
误码率(BER:bit error ratio)是衡量数据在规定时间内数据传输精确性的指标。
误码率不达标准的原因
误码率不达标准(低于1.0e-8)通常有以下几点原因:
1、网络中有源设备
有源设备例如光发射机、光接收机、放大器、机顶盒等输入或输出全部频道或某个频点的信号电平过高引起设备自激,或者整个频道的电平过低。
2、网络不匹配,反射严重,使数字信号码间干扰或误码率增加。
引起网络失配的原因有以下几种:电缆进水、老化、氧化、接触不良、形成驻波,频带内电平不平度大,频率特性太差等。
只要认真排查,消除各种网络故障,使网络技术指标回复正常,信号传输即可正常。
3、射频放大器故障。
放大器老化,特性变差、失调、自激,使某些频段的输出信号严重失真,使数字电视信号解码困难,出现马塞克现象。
维修人员通过测试确定是放大器故障后,只要更换放大器和调整好放大器各项技术指标,故障就会排除。
