2-1什么是模拟信号的数字化传输？试述PAM通道、PCM通道、时分复用多路通信各自的含义及相互联系。
什么是模拟信号的数字化传输？模拟信号经过抽样、量化和编码把模拟信号转换为数字信号，用数字通信方式传输。
PCM通道：抽样、量化和编码。
主要通过3个步骤实现的。
1、抽样，根据抽样定理，只要对模拟信号抽样的次数大于模拟信号频率的2倍，就能通过滤波器将这个数字信号再无损伤的恢复到原来的模拟信号。
当然这个抽样间隔也就是抽样点的时间间隔要平均才行。
2、量化，就是把抽样出来的信号放到一个标准的图里去比对，根据标准把这个信号定义成多大，如5或10等等以及其他数值，PCM信号根据抽样出来的信号大小，把它一般定义为-127~+127之间。
3、编码，把经过量化的信号转换成数字编码。
如果是PCM的8位编码，5就可以转换成00000101，10就可以转换成00001010.等2-2 什么是低通型信号的抽样定理? 已抽样信号的频谱混叠是什么原因引起的?一个频带限制在（0，fH）赫内的时间连续信号m(t)如果以1／2 fH秒的间隔对它进行等间隔抽样，则m(t)将被所得到的抽样值完全确定。
为了能恢复出原始话音信号，只要或就周期性的重复而不重叠，在接收端用一低通滤波器把原语音信号（0，fH）滤出，即完成原始话音信号的重建。
注意，若抽样间隔T变得大于则M(f )和ST(f )的卷积在相邻的周期内存在重叠（也称混叠），见图所示。
2-3 如果f s =4000Hz，话音信号的频带为0到5000 Hz，能否完成PAM通信？为什么？如何解决？不能完成，不符合抽样定理。
根据抽样定理，抽样频率fs >=5000*2Hz>=10000Hz。
才能完成PAM通信。
2-4 什么叫量化?为什么要进行量化?量化：利用预先规定的有限个电平来表示模拟抽样值的过程称为量化。
模拟信号进行抽样以后，其抽样值还是随机信号幅度连续变化的。
当这些连续变化的抽样值通过噪声信道传输时，接收端不能准确的估值所发送的抽样。
数据通讯理论复习1卷一一. 单选题：1.数据通信的系统模型由 B 三部分组成。
A.数据﹑通信设备和计算机B.数据源﹑数据通信网和数据宿C.发送设备﹑同轴电缆和接收设备D.计算机﹑连接电缆和网络设备2.计算机常用的数据通信接口中，传输速率最高的是 D 。
B 1.1B 2.0C.RS-232D.IEEE 13943.下述有关基带传输的叙述中， B 是不对的。
A.基带传输只适用于传输距离不太远的情形B.基带传输中的信号随传输距离增大时衰减很小C.基带传输一次能传输一个信号，独占一个信道D.基带传输采用非归零编码方法时，信道中会产生一个直流分量4.下述有关频带传输的叙述中， B 是不对的。
A.频带传输可以传输比较远的距离B.频带传输在传输中信号衰减较快C.频带传输使用某个频率的正（余）弦信号作为载波D.频带传输时若对载波使用频率调制，那么载波的频率是随发送的数字信号而变化的变量。
5.调制解调器的主要作用是 C 。
A.将模拟信号转换成数字信号B.将数字信号转换成模拟信号C.将数字信号和模拟信号互相转换D.将串行信号转换成并行信号6.常用的数据多路复用技术有 A 。
A.频分多路﹑时分多路和码分多路B.频率调制﹑相位调制和幅度调制C.非归零编码﹑曼彻斯特编码和差分曼彻斯特编码D.异步传输和同步传输7.下列有关数据交换技术的说法中， D 是不对的。
A.线路交换的通信双方独占一条物理线路，因而可靠性高，实时响应能力好B.报文交换的缺点是实时性不好，不适用于实时通信和交互通信C.分组交换将要发送的报文分成若干个报文分组（包）D.分组交换的缺点是双方独占线路，造成线路资源浪费8.ISDN是 C 的缩写。
A.非对称数字用户线路B.电缆调制解调器C.综合业务数字网络D.蜂窝电话系统和公用电话系统9.有线电视是 B 的一个典型例子。
A.时分多路复用B.频分多路复用C.码分多路复用D.微波多路复用10.字符×1100100的低7位为信息字符的ASCII代码，最高位为校验码，若采用“奇校验”，则这个字符的16进制表示应为 B 。
1-1解释基带信号与频带信号的区别，模拟信号与数字信号的区别。
模拟信号主要是与离散的数字信号相对的连续信号。
模拟信号分布于自然界的各个角落，如每天温度的变化。
而数字信号是人为抽象出来的在时间上的不连续信号。
电学上的模拟信号是主要是指振幅和相位都连续的电信号。
数字信号是离散时间信号的数字化表示，通常可由模拟信号获得。
基带信号：也称信息源，发出的没有经过调制（进行频谱搬移和变换）的原始电信号，其特点是频率较低，信号频谱从零频附近开始，具有低通形式。
由于基带信号具有频率很低的频谱分量,出于抗干扰和提高传输率考虑一般不宜直接传输,需要把基带信号变换成其频带适合在信道中传输的信号，变换后的信号就是频带信号，其主要用于网络电视和有线电视的视频广播。
1-2试画出语音信号、数字信号的基带传输和频带传输时的通信系统框图。
1-3试述数字通信的特点。
（1）抗干扰能力强。
（2）差错可控。
（3）易于与各种数字终端接口，用现代计算技术对信号进行处理、加工、变换、存储，从而形成智能网。
（4）易于集成化，从而使通信设备微型化。
（5）易于加密处理，且保密强度高。
1-4解释数字通信系统中有效性和可靠性的含义及具体的衡量指标。
一般通信系统的性能指标归纳起来有以下几个方面：有效性、可靠性、适应性、经济性、保密性标准性、维修性、工艺性等。
对于模拟通信来说，系统的有效性和可靠性具体可用系统频带利用率和输出信噪比来衡量。
对于数字通信系统而言，系统的可靠性和有效性具体可用误码率和传输速率来衡量。
1-5某系统在125μs内传输了256个二进制码元，计算码元速率（传码率）及信息速率是多少？若该信息码在2s内有3个码元产生误码，求误码率和误信率各是多少？码元速率R BN=256000000/125=2048k(B).信息速率Rb=256000000/125=2048k(bit/s).误码率Pe=3/2048000*2=7.3*10-7.误信率Peb=3/2048000*2=7.3*10-7.1-6某系统在1分钟内传送了3360000个码元，试求该系统的码元速率。
第二章数据通信基础习题与答案一、判断题1.（√）计算机中的信息都是用数字形式来表示的。
2.（√）信道容量是指信道传输信息的最大能力，通常用信息速率来表示，单位时间内传送的比特数越多，表示信道容量越大。
3.（×）波特率是指信息传输的错误率，是数据通信系统在正常工作情况下，衡量传输可靠性的指标。
4.（×）在单信道总线型网络中，带宽=信道容量×传输效率。
5.（√）在共享信道型的局域网中，信号的传播延迟或时延的大小与采用哪种网络技术有很大关系。
6.（√）DTE是指用于处理用户数据的设备，是数据通信系统的信源和住宿。
7.（√）DCE是数据通信设备，是介于数据终端设备与传输介质之间的设备。
8.（×）Modem属于DTE。
9.（√）在单工通信的两个节点中，其中一端只能作为发送端发送数据不能接收数据，另一端只能接收数据不能发送数据。
10.（√）在半双工通信的双方可以交替地发送和接收信息，不能同时发送和接收，只需要一条传输线路即可。
11.（×）在全双工通信的双方可以同时进行信息的发送与接收，只需要一条传输线路即可。
12.（√）在局域网中，主要采用的是基带数据传输方式。
13．（√）信道带宽的单位是赫兹。
14．（×）数据通信系统主要技术指标中的信道容量＝吞吐量×传输效率。
15．（×）比特率和波特率是两个相同的概念。
16．（√）基带传输与宽带传输的主要区别在于数据传输速率不同。
17．（√）分组交换是以长度受到限制的报文分组为单位进行传输交换的。
18．（√）电路交换有建立连接、传输数据和拆除连接三个通信过程。
19．（√）分组交换比电路交换线路利用率高，但实时性差。
20．（√）ATM(即异步传输模式)是一种广域网主干线常采用的技术。
21．（√）数据传输率是指单位时间内信道内传输的信息量，即比特率。
22．（×）使用调制解调器进行网络数据传输称为基带传输。
第2章数据通信基础习题及答案一、填空题（1）按使用的传输介质划分，信道可以分为—有线信道—和—无线信道_两类。
（2）按允许通过的信号类型划分，信道可以分为一模拟信道_和_数字信道_两类。
（3）按数据传输的方向和时序关系分类，信道可以分为—单工信道_、—半双工信道_和_全双工信道—三类。
（4）按传输信号频谱分类，信道可以分为—基带信道—和—频带信道—两类。
（5）数据通信系统的主要技术指标有_码元速率_、_信息速率_、—误比特率一、—误码率一、_可靠度_、一频带利用率_和_通信建立时间—。
（6）常用的数字传输系统的标准有—T1—和_E1_。
（7）按同步方式划分,交换可以分为（同步交换）和（异步交换）两种类型。
（8）按差错控制的方式划分,交换可以分为（分组交换）和（快速分组交换）两种类型。
（9）按存储转发的信息单位划分，交换可以分为（报文交换）和（分组交换）两种类型。
（10）按占用信道的方式划分,交换可以分为（电路交换）和（分组交换）两种类型。
（11）按交换的信号类型划分,交换可以分为（数字交换）和（模拟交换）两种类型。
（12）按信号分割方式划分，信道共享技术分为（频分复用）、（时分复用）、（波分复用）和（码分复用）四种类型。
（13）按接入信道的方式划分，信道共享技术分为（集中器接入）和（多点接入）两种类型。
（14）按共事策略的实施时间划分，信道共孕技术分为（静态复用）和（动态接入）两种类型。
（15）采用交换技术的汁算机通信网络的核心设备是（结点交换机/路山器）。
二、名词解释信息：从信息论的角度来讲，信息就是对消息解除不确定度。
通常把信息理解成所关注的目标对象的特定知识。
数据：数据是对所关注对象进行观察所得到的结果或某个事实的结果。
信号：信号是通信系统实际处理的具体对象。
基带、基带传输：在电磁波的傅利叶级数表示中，从零开始并覆盖了信号的主要能量表现的那段频率范围称为基本频带，简称基带。
在信道中直接传送基带信号的传输模式称为基带传输。
第1章计算机网络概述1．简答计算机网络产生和发展的四个阶段。
【要点提示】第一阶段：单主机的远程联机系统。
第二阶段：以资源共享为目的的多主机、多终端的互连通信网络。
第三阶段：面向全球范围的开放式、标准化计算机网络。
第四阶段：面向更多新应用的高速、智能化的计算机网络。
2．简答计算机网络的定义和构成要素。
【要点提示】计算机网络定义：通过通信设备和通信线路，将分布地理位置不同且功能独立的多个计算机系统相互连接起来，按照相同的协议，在网络操作系统的管理和控制下，实现资源共享和高速通信的系统。
构成的要素：功能独立的计算机，通信设备和传输介质，网络通信协议，网络操作系统。
3．简答计算机网络的逻辑组成。
【要点提示】由资源子网和通信子网组成。
4．简答计算机网络的物理组成。
【要点提示】由网络硬件和网络软件组成。
5．扼要概述计算机网络的功能。
【要点提示】(1) 数据通信 (2) 资源共享 (3) 提高安全与可靠性 (4) 数据信息的集中和综合处理。
6．简述因特网的主要功能【要点提示】(1) 收发电子邮件(2) 浏览WWW(3) 阅读网络新闻(4) 电子公告(5) 远程登陆(6) 下载资料(7) 信息查询(8) 实时交谈和电子商务7．简答计算机网络的分类方法【要点提示】按作用范围划分，按传输方式划分，按通信介质划分，按通信速率，网络控制方式，按拓扑结构划分。
8．按网络的作用范围是如何对计算机网络进行划分的。
【要点提示】局域网，城域网和广域网。
9．简答计算机网络的拓扑结构分类及特点。
【要点提示】总线型、星型、环型、树型和网状结构。
10．试述常用的网络传输介质【要点提示】同轴电缆、双绞线、光纤。
11．什么是虚拟化、云计算、物联网？【要点提示】虚拟化：是一种资源管理技术，将计算机的各类实体资源予以抽象、转换后呈现出来，使用后可以更好地来使用这些资源。
云计算：是一种按使用量付费的模式，提供可用的、便捷的、按需的网络访问。
物联网：将物品信息通过互联网连接起来，进行信息交换和通信，对物品信息实现智能化识别和管理。
第2章数据通信基础习题及答案一、填空题(1)按使用的传输介质划分,信道可以分为__有线信道___和__无线信道__两类。
(2)按允许通过的信号类型划分,信道可以分为_模拟信道_和_数字信道_两类。
(3)按数据传输的方向和时序关系分类,信道可以分为_单工信道__、__半双工信道__和__全双工信道__三类。
(4)按传输信号频谱分类,信道可以分为__基带信道__和___频带信道_两类。
(5)数据通信系统的主要技术指标有__码元速率__、__信息速率__、__误比特率_、__误码率_、__可靠度__、_频带利用率__和__通信建立时间___。
(6)常用的数字传输系统的标准有__ T1____和__E1__。
(7)按同步方式划分,交换可以分为(同步交换)和(异步交换)两种类型。
(8)按差错控制的方式划分,交换可以分为(分组交换)和(快速分组交换)两种类型。
(9)按存储转发的信息单位划分,交换可以分为(报文交换)和(分组交换)两种类型。
(10)按占用信道的方式划分,交换可以分为(电路交换)和(分组交换)两种类型。
(11)按交换的信号类型划分,交换可以分为(数字交换)和(模拟交换)两种类型。
(12)按信号分割方式划分,信道共享技术分为(频分复用)、(时分复用)、(波分复用)和(码分复用)四种类型。
(13)按接入信道的方式划分,信道共享技术分为(集中器接入)和(多点接入)两种类型。
(14)按共享策略的实施时间划分,信道共享技术分为(静态复用)和(动态接入)两种类型。
(15)采用交换技术的计算机通信网络的核心设备是(结点交换机/路由器)。
二、名词解释信息:从信息论的角度来讲,信息就是对消息解除不确定度。
通常把信息理解成所关注的目标对象的特定知识。
数据:数据是对所关注对象进行观察所得到的结果或某个事实的结果。
信号:信号是通信系统实际处理的具体对象。
基带、基带传输:在电磁波的傅利叶级数表示中,从零开始并覆盖了信号的主要能量表现的那段频率范围称为基本频带,简称基带。

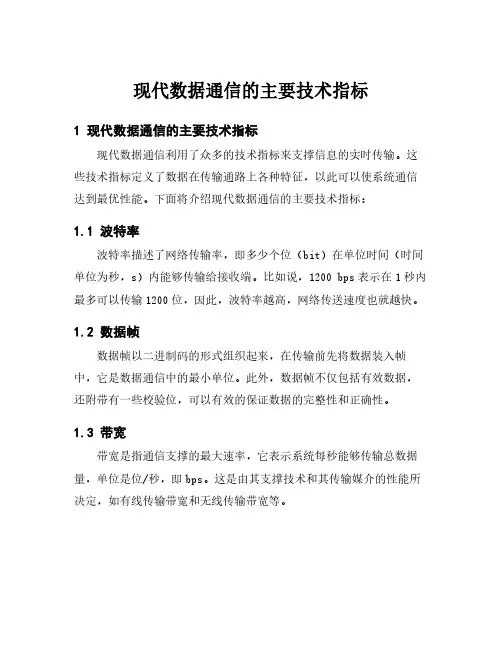

现代数据通信的主要技术指标
1现代数据通信的主要技术指标
现代数据通信利用了众多的技术指标来支撑信息的实时传输。
这些技术指标定义了数据在传输通路上各种特征，以此可以使系统通信达到最优性能。
下面将介绍现代数据通信的主要技术指标：
1.1波特率
波特率描述了网络传输率，即多少个位（bit）在单位时间（时间单位为秒，s）内能够传输给接收端。
比如说，1200bps表示在1秒内最多可以传输1200位，因此，波特率越高，网络传送速度也就越快。
1.2数据帧
数据帧以二进制码的形式组织起来，在传输前先将数据装入帧中，它是数据通信中的最小单位。
此外，数据帧不仅包括有效数据，还附带有一些校验位，可以有效的保证数据的完整性和正确性。
1.3带宽
带宽是指通信支撑的最大速率，它表示系统每秒能够传输总数据量，单位是位/秒，即bps。
这是由其支撑技术和其传输媒介的性能所决定，如有线传输带宽和无线传输带宽等。
1.4吞吐量
吞吐量是指系统能够处理的最大数据流量，一般与通道带宽和工作时间长短有关。
以小时为单位，它指的是一个特定时间内收发的有效数据量，如果网络带宽十分充裕，则通信的吞吐量将达到最大。
1.5可靠性
可靠性指的是网络端到端传输数据的可靠性，它指的是因网络传输而产生的网络错误码及丢失等问题，这涉及到数据的完整性和正确性等。
通常来说，取决于网络端到端的质量，用于传输的网络技术等环境因素，好的网络的可靠性应该非常高。
以上就是现代数据通信的主要技术指标，比如说波特率、数据帧、带宽、吞吐量以及可靠性等，它们可以有效的提高网络的传输效率，保障网络数据的高品质。
数据通信的主要技术指标
数据通信的任务是传输数据信息，希望达到传输速度快、信息量大、可靠性高，涉及的技术指标有数据传输速率、误码率和信道容量。
1. 数据传输速率
数据传输速率是指传输线路上传输信息的速度，有数据传输速率和信号传输速率两种表示方法。
(1) 数据传输速率
数据传输速率又称比特率，指单位时间内所传送的二进制位的个数，单位为比特每秒，表示为bps或b/s。
数据传输速率可用如下公式表示：
其中，
S —表示比特率
T —表示脉冲宽度
N —表示一个脉冲所表示的有效状态数，即调制电平数，通常为2的整数倍。
例如，一连续信号f = 1200Hz，每个信号可表示4个不同的状态，则数据传输速率（比特率）为2400bps：
(2) 信号传输速率
信号传输速率又称波特率或调制速率，指单位时间内所传送的信号的个数，单位为baud（波特），可用如下公式表示：
B = 1 / T
其中，B —波特率，T —信号周期。
例如，若一连续信号f = 1200Hz，则B = 1/T = 1200（波特）
(3) 比特率与波特率的关系
比特率与波特率都是衡量信息在传输线路上传输快慢的指标，但两者针对的对象有所不同，比特率针对的是二进制位数传输，波特率针对信号波形的传输，两者之间存在如下关系：
其中，N为一个脉冲所表示的有效状态数，即调制电平数。
比特率与波特率在应用中的相互关系见如图2-1-12所示。
图2-1-12 波特率和比特率之间关系
2. 误码率
误码率表示二进制数据位在传输中出错的概率，可用如下公式表
示：
Pe = Ne / N
其中，Pe —误码率，Ne —出错的位数，N —传输的总位数。
例如，若数据传输10000个bit，接收经检查发现有一个bit错了，则误码率
Pe = 10-5
误码率主要用于衡量数据传输的质量，其他衡量数据传输质量的指标还有误字率和误组率等，原理类似，这里不作详细解释。
3. 信道容量
信道容量指信道所能承受的最大数据传输速率，单位为bps或
b/s。
信道容量受信道的带宽限制，信道带宽越宽，一定时间内信道上传输的信息就越多。
带宽指物理信道的频带宽度，即信道允许的最高频率和最低频率之差。
按信道频率范围的不同，通常可将信道分为窄带信道（0～300Hz）、音频信道（300～3400Hz）和宽带信道（3400Hz以上）三类。
信道容量有两种衡量的方法：奈奎斯特公式和香农公式。
(1) 奈奎斯特公式（Nyquist）
对有限带宽无噪声信道，信道容量可用如下公式计算：
其中，
C —最大数据速率（信道容量）
H —信道的带宽（Hz）
N —一个脉冲所表示的有效状态数，即调制电平数
例如，若某信道带宽为4kHz，任何时刻信号可取0、1、2和3四种电平之一，则信道容量为：
奈奎斯特公式表明，对某一有限带宽无噪声信道，带宽固定，则调制速率也固定。
通过提高信号能表示的不同的状态数，可提高信道容量。
(2) 香农公式（Shannon）
对有限带宽随机噪声（服从高斯分布）信道，信道容量可用如下公式计算：
其中，
H —信道的带宽（Hz）
S —信道内信号的功率
N —信道内服从高斯分布的噪声的功率
S/N是信噪比，通常用表示，单位dB（分贝）
例如，计算信噪比为30dB，带宽为4kHz的信道最大容量：
由，得出S/N=1000 则，C=4k×log2(1+1000)≈40kbps
表示无论采用何种调制技术，信噪比为30dB，带宽为4kHz的信道最大的数据速率约为40kbps。
4. 三个指标之间的关系
从上面的分析可以看出，数据速率用于衡量信道传输数据的快慢，是信道的实际数据传输速率；信道容量用于衡量信道传输数据的能力，
是信道的最大数据传输速率；而误码率用于衡量信道传输数据的可靠性。
课后习题
1.简述数据通信系统模型的构成。
2.请区分信息、数据和信号，并举实例说明。
3.举例说明传输线路和信道、信号带宽和信道带宽之间的关系。
4.举例说明单工通信、半双工通信和全双工通信。
5.简述异步传输方式和同步传输方式的区别。
6.请给出异步串行传输方式下采用1位起始位、7位数据位、1位奇校验和1位停止位传送"56H"时的编码波形（逻辑"0"用低电平表示）。
7.数据传输速率和信号传输速率之间的关系是什么？
8.数据传输速率和信道容量之间的关系是什么？
9.在数字传输系统中，调制速率为1200波特，数据传输速率为3600bps，则每个信号可有几种不同状态？如要使调制速率和数据传输速率相等，则每个信号应有几种不同状态？
10.对于带宽为6MHz的信道，若每个信号可表示四种不同状态，在不考虑噪声的情况下，该信道的最大数据传输速率是多少？
11.信道带宽为3KHz，信噪比为30db，则每秒能发送的比特数不会超过多少？
12.要在带宽为4KHz的信道上用2秒钟发送完5000个汉字，按照
香农公式，信道的信噪比最小应为多少分贝？（取整数值）
课后习题：
题号答案
1 数据通信系统模型由信源（发送方）、信道和信宿（接收方）组成，因为在信源/信宿与信道上信息的表示形式不同，需要变换器进行信息的变换。
另外，在信息传输的过程中会受到噪声的干扰。
2 信息是人脑对客观物质的反映，既可以是对物质的形态、大小、结构、性能等特性的描述，也可以是物质与外部的联系；数据是指描述物体的数字、字母或符号；信号是数据的电子或电磁编码（用于传输）。
三者之间的关系：数据是信息的载体，信息是数据的内容和解释，而信号是数据的电或磁的编码。
实例：你打电话给一位老同学，说你很想念他。
在这过程中，你和他之间要传递的信息是：你很想念他，这信息在你和他处存在的形式是：声音（模拟数据），在电话系统中传输存在的形式是：电流（模拟信号）。
想一想：结合你的生活经历，再举一些能说明信息、数据和信号之间关系的例子。
3 传输线路就是传输电缆；信道是传输信号的通路，由传输线路及相应的附属设备组成，同一条传输线路上可以有多个信道；信号带宽是指信号的频率范围；信道带宽是指信道上能够传输信号的最大频率范围。
信号带宽不能大于信道带宽，否则无法实现通信。
实例：传输线路和信道之间的关系可以看作马路与车道之间的关系，一条马路可以划分成一车道，也可以划分成多车道；信号带宽和信道带宽之间的关系可以看作汽车宽度与车道宽度之间的关系，汽车宽度不能大于车道宽度，否则交通无法实现。
想一想：结合你的生活经历，再举一些能说明传输线路和信道、信号带宽和信道带宽之间的关系的例子。
4 提示：单工通信：单工通信只支持数据在一个方向上传输（即只允许数据沿着一个固定方向传输，发送方不能接收，接收方不能发送）。
例如：电视机（观众无法给电视台传送数据，只能由电视台单方向给观众传送画面数据）、监视器、打印机或向一个毫不手软的教授请求一个好一点的成绩。
半双工通信：半双工通信允许数据在两个方向上传输，但某一时刻只允许数据在一个方向上传输（即允许双向传输，但不能同时进行）。
例如：航空和航海无线电台（甲方讲话时，乙方无法讲；需要等甲方讲完，乙方才能讲）、问答式交流、对讲机等。
全双工通信：全双工通信允许数据同时在两个方向上传输（即允许双向传输，可以同时进行）。
例如：现代电话通信（通话双方可以同时讲话）、双向行驶的多车道马路、两位处于激动状态的妇女互相指责等。
5 传输的基本单位不同：异步传输是以字符为单位进行传输；同步传输是以数据帧为单位进行传输。
数据同步的方式不同：异步传输，是字符间的异步定时和字符中比特之间的同步定时；同步传输，数据帧内字符间的同步定时和字符中比特之间的同步定时，数据帧间异步定时。
6
7 数据传输速率(S)是单位时间内所传送的二进制位的个数，单位为bps或b/s；信号传
输速率(B)是单位时间内所传送的信号的个数，单位为baud(波特)。
两者之间的关系：两者都是衡量信息在传输线路上传输快慢的指标，但两者针对的对象不同，前者针对二进制位，后者针对信号，它们之间可用公式S=Blog2N表示。
8 数据传输速率是单位时间内所传送的二进制位的个数，单位为bps或b/s；信道容量是信道的最大数据传输速率（受信道的带宽限制），单位为bps或b/s。
两者之间的关系：数据速率用于衡量信道传输数据的快慢，是信道的实际数据传输速率；信道容量用于衡量信道传输数据的能力，是信道的最大数据传输速率。
9 ⑴已知数据传输速率S=3600bps，调制速率B=1200波特，代入公式S=Blog2N中，求的N=8，即每个信号可有8种不同状态。
(2) 由公式S=Blog2N可知，要使S=B，N应为2，即每个信号应有2种不同状态。
10 根据奈奎斯特公式：C=2Hlog2N=2×6MHz×log24=24Mbps
11 由信噪比：30db=10log10S/N，求得S/N=1000，由香农公式：C=Hlog2（1+S/N）=3KHz×log2（1+1000）≈40kbps
12 数据传输速率：C=（5000*2*8）/2=40Kbps，由香农公式：C=Hlog2（1+S/N），将数据代入公式求得S/N=210-1，求得信噪比：10log10S/N=10log10（210-1）=30db。
