积分球的使用介绍

积分球的基本设置及操作一、系统定标1、光通量定标a、把标准光源的供电电源接到积分球的输入（原先的接线必须拆去），再把标准光源安装到积分球中。

b、在标准灯点亮之前，把积分球关闭。

然后选择“测试”菜单，指向“光通量定标”，弹出光通量对话框，点击“校零”按钮，仪器自动进行光通量校零。

c、在开电流源的电源之前，应将电流源的输出电流跳到最小，然后再开机，目的是为了防止开机时电流过大而损坏标准灯和影响灯的数据。

然后在慢慢将电流调上去，调节到标准电流值的80%，预热20分钟左右，千万不能将电流值超过标准光源标定电流值的5%，否则标准光源有可能被毁坏或数据不准。

d、预热结束后，将电流调到标定值，等待等稳定后（5分钟）开始定标。

e、光通量定标时，点击“光通量标定”按钮，仪器完成定标操作；可以点击“光通量检验”按钮，确定无误之后，保存定标，退出。

2、电光源定标a、选择“测试”菜单，单击“光谱定标”，进入“光谱定标对话框”。

b、输入标准等色温值和光通量值，选择测试类型为“电光源”，单击“开始”按钮；程序将自动采样，如果定标正常，存盘退出。

c、再把标准灯的电源慢慢的调至零，然后再关掉电源，结束定标。

二、测试步骤1、开启电脑，待电脑进入系统后，开启光谱分析系统仪器；然后再开启智能变频交流电源（测直流则开启WY系列精密数显直流稳流稳压电源，主机后面至积分球电源线也应做相应改动）；2、进入软件之后点击系统设置（每次换电源必需步骤），按照该机设置通讯口应设为com4 ，电参数通讯设为制动，功率计类型设为TYPE 8BITS(仅交流)或者WY（9BETS）(仅直流)，功率计通讯口设为com3,设置完以上步骤后点击确定保存数据。

3、选择正确的灯座，将待测LED灯具安装至积分球内，点亮20分钟左右待其光源稳定。

4、点击软件中的文件新建PMS光谱分析测试，再点击电光源测试单击确定，系统进入自动状态，对LED灯具进行光谱分析，3分钟左右系统报告自动弹出。

岛津紫外分光光度计积分球使用方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!岛津紫外分光光度计是一种先进的分析仪器，被广泛用于化学、生物学、药学等领域中的光学分析、定量分析以及能谱分析等方面。

创惠积分球操作说明书创惠积分球操作说明书⼀、简介积分球是⼀个内壁涂有⽩⾊漫反射材料的空腔球体，⼜称光度球，光通球等。

球内壁上涂以理想的漫反射材料，也就是漫反射系数接近于1的材料。

常⽤的材料是氧化镁或硫酸钡，将它和胶质粘合剂混合均匀后，喷涂在内壁上。

积分球的原理光线由输⼊孔⼊射后，光线在此球内部被均匀的反射及漫射，因此输出孔所得到的光线为相当均匀的漫射光束。

⽽且⼊射光的⼊射⾓度、空间分布、及极化皆不会对输出的光束强度及均匀度造成影响。

也因为光线经过积分球内部的积分后才射出，因此积分球亦可当作⼀光强度衰减器。

其输出强度与输⼊强度⽐约为：光输出孔的⾯积/积分球内部的表⾯积积分球常⽤来测试LED的性能参数。

⽐如：光通量（LM值）、⾊温（波长）、光效等。

注意：禁⽌⽤⼿去触摸积分球内壁。

⼆、介绍1、电参数测试仪、2、光谱分析系统3、总电源开关4、交直流切换开关5、直流电源6、交流电源三、光谱定标注：定标⼀⽉定标⼀次即可，不需要每次测试定标⼀次。

1、打开电脑、2、打开软件快速光⾊电综合测试系统。

3、点击页⾯中的系统设置4、电源：WL Series功率计：WL Series光度计CMS-2S(Plus)通讯端⼝：COM1积分球直径：1.5m被测灯安装位置：球中⼼确定6、安装标准灯-将标准灯拧⼊测试台上，将电源线如图⽰安装在测试台上棕⾊连+、蓝⾊连-5、打开电源、将电源打⾄直流档6、点击软件中的光谱定标7、设置参数要求与标准灯参数⼀致点击开始8、定标完成四、测试1、打开电脑-打开软件-系统设置2、连接测试灯电源、注意在⽆电的情况操作、打开积分球-放上测试灯-连接电源（⼊图⽰连接）3、打开电源4、调节需要测试的灯光。

关闭积分球5、开始测试-得到测试结果。

6、保存。

五、⽇常维护保养1、在未使⽤积分球时，请关闭电源。

2、禁⽌未使⽤时长时间打开积分球。

3、禁⽌频繁开关积分球。

4、禁⽌⽤⼿触摸积分球内壁。

5、不定期检查线路。

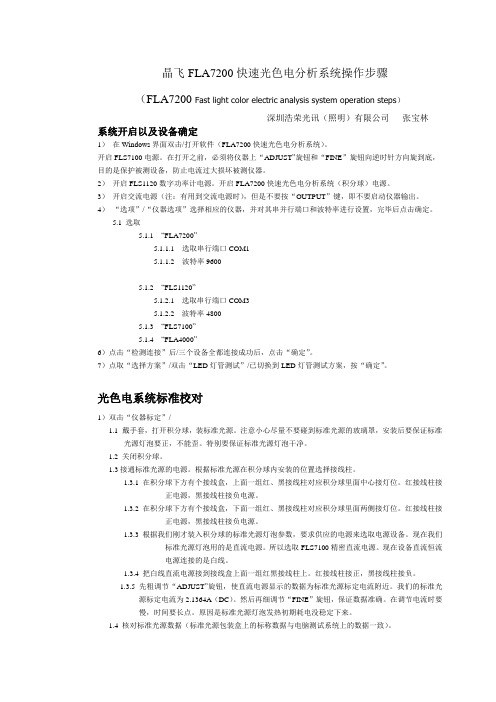

晶飞FLA7200快速光色电分析系统操作步骤（FLA7200 Fast light color electric analysis system operation steps）深圳浩荣光讯（照明）有限公司张宝林系统开启以及设备确定1）在Windows界面双击/打开软件（FLA7200快速光色电分析系统）。

开启FLS7100电源。

在打开之前，必须将仪器上“ADJUST”旋钮和“FINE”旋钮向逆时针方向旋到底，目的是保护被测设备，防止电流过大损坏被测仪器。

2）开启FLS1120数字功率计电源。

开启FLA7200快速光色电分析系统（积分球）电源。

3）开启交流电源（注：有用到交流电源时），但是不要按“OUTPUT”键，即不要启动仪器输出。

4）“选项”/“仪器选项”选择相应的仪器，并对其串并行端口和波特率进行设置，完毕后点击确定。

5.1 选取5.1.1 “FLA7200”5.1.1.1 选取串行端口COM15.1.1.2 波特率96005.1.2 “FLS1120”5.1.2.1 选取串行端口COM35.1.2.2 波特率48005.1.3 “FLS7100”5.1.4 “FLA4000”6）点击“检测连接”后/三个设备全都连接成功后，点击“确定”。

7）点取“选择方案”/双击“LED灯管测试”/已切换到LED灯管测试方案，按“确定”。

光色电系统标准校对1）双击“仪器标定”/1.1 戴手套，打开积分球，装标准光源。

注意小心尽量不要碰到标准光源的玻璃罩，安装后要保证标准光源灯泡要正，不能歪。

特别要保证标准光源灯泡干净。

1.2 关闭积分球。

1.3接通标准光源的电源。

根据标准光源在积分球内安装的位置选择接线柱。

1.3.1 在积分球下方有个接线盒，上面一组红、黑接线柱对应积分球里面中心接灯位。

红接线柱接正电源，黑接线柱接负电源。

1.3.2在积分球下方有个接线盒，下面一组红、黑接线柱对应积分球里面两侧接灯位。

红接线柱接正电源，黑接线柱接负电源。

积分球操作指南一、功能介绍积分球称光通球，是一个中空的完整球壳。

内壁涂白色漫反射层，且球内壁各点漫反射均匀。

该积分球配备了PHOTO-2000智能型多功能光度计和HAAS系列光谱辐射系统，可满足企业对灯具光度、色度和光谱测试的需求。

通过积分球可以测试灯具的颜色参数、光度参数和电参数。

包括：色品坐标、相关色温、主波长、色纯度、色比、显色指数、光通量、光效、辐射通量、电压、电流、功率、功率因数等。

二、固定光纤探头。

将由HASS-2000光谱辐射计引出的光纤探头接到积分球一侧的接口处，并用螺丝锁紧。

三、灯具的安装和电气连接1、安装灯具并固定好2、选择灯具供电。

若为交流电，选择“负载输出”接线孔，然后将积分球接线柱连接到“负载输出”接线孔；若为直流供电，则将积分球接线柱连接到“直流输入”接线孔。

接线柱正负极与接线孔正负极要对应。

四、测量前的软件设置1、打开仪器电源，然后打开计算机应用软件，进入“操作”菜单并指向“系统设置”，点击“电流设置”并根据产品的具体输入电流类型选择“直流输入”或“交流输入”。

2、点击“操作”菜单，选择功率计型号；如测试灯具使用交流输入，选择功率计类型为“PF9811”，如测试灯具使用直流输入，选择功率计类型为“WY”。

五、点亮测试灯具点击“分析”菜单，进入分析菜单界面；点击“DPS交流输出”菜单，进入输出设置界面；点击设置界面左下角的“输出”按钮，点亮测试灯具。

六、测试1、单击单次测试按钮，系统进入自动测试。

2、测试结果出现在测试栏，双击“测试信息”，出现测试信息对话框。

3、在测试信息对话框中输入产品型号、编号，测试人员姓名，测试时间等信息，点击确定。

七、熄灭测试灯具点击“分析”菜单，进入分析菜单界面；点击“DPS交流输出”菜单，进入输出设置界面；点击设置界面左下角的“复位”按钮，熄灭测试灯具。

八、保存测试结果至相应文件夹。

积分球操作指导书积分球操作指导书⒈简介⑴本指导书旨在为用户提供积分球的操作指导和使用说明。

⑵积分球是一种电子设备，可以用来追踪和记录用户的积分情况。

⒉准备工作⑴购买积分球设备，并确保设备完好无损。

⑵并安装积分球App。

⑶注册账号并登录积分球App。

⒊设备激活⑴将积分球设备连接至电源，并确保设备已打开。

⑵打开积分球App，并选择设备激活选项。

⑶按照App的指示，将设备与App进行配对。

⒋积分球操作⑴设定个人信息⒋⑴在积分球App中填写个人基本信息，如姓名、性别、年龄等。

⒋⑵设置目标积分和每日积分目标。

⑵开始记录积分⒋⑴每次进行积分活动时，确保携带积分球设备。

⒋⑵打开积分球App并登录账号。

⒋⑶在App界面中选择相应的积分活动类型（如跑步、健身等）。

⒋⑷开始进行积分活动，设备将自动记录并积分。

⑶查看积分记录⒋⑴在积分球App中，“积分记录”选项。

⒋⑵查看个人积分历史记录，包括每日积分、累计积分等信息。

⒋⑶根据需求，可以选择导出积分记录或分享至社交媒体。

⑷设置提醒功能⒋⑴在积分球App中，“提醒设置”选项。

⒋⑵设置每日积分目标提醒功能，以便用户能够及时了解自己的积分情况。

⒌故障排除⑴积分球设备无法连接至App⒌⑴确保设备和方式蓝牙功能开启。

⒌⑵确保设备电量充足。

⒌⑶重新启动积分球App并尝试重新连接设备。

⑵积分记录异常⒌⑴检查设备是否正常佩戴。

⒌⑵确保设备处于连接状态。

⒌⑶尝试重新启动App并重新连接设备。

⒍附件本文档涉及的附件包括积分球设备说明书、积分球App等。

⒎法律名词及注释⑴积分球●指本文档所涉及的电子设备，用于追踪和记录用户的积分情况。

⑵积分●指根据用户的活动情况所得到的积分。

光学仪器积分球一、引言积分球是一种常用的光学仪器，广泛应用于照明、测试、测量和显示等领域。

积分球的基本原理是通过多次反射和漫射，使光线在球体内均匀分布，从而得到一束均匀的漫射光。

这种均匀的光线可用于照明、测试、测量等场合，可以解决复杂的光学问题。

二、积分球的基本原理积分球的核心部件是内部的涂层反射器，反射器的涂层具有高反射率和漫反射的特性，可以将入射的光线反射并分散到各个方向上。

当光线进入积分球后，会在涂层反射器上多次反射，经过漫射和散射后，从球体的出口均匀地射出。

这种均匀的光线可以用于照明、测试、测量等场合，特别适合用于测试光学元件的透射、反射和散射等特性。

三、积分球的应用领域1.照明领域：积分球可以用于产生均匀的照明光，适用于各种需要均匀照明的场合，如显示屏幕、投影仪、广告牌等。

2.测试领域：积分球可以用于测试光学元件的透射、反射和散射等特性。

通过使用积分球产生的均匀光照射光学元件，可以测量其各项光学性能参数。

3.测量领域：积分球可用于各种需要测量光强的场合，如光谱分析、光度测量、色度测量等。

通过使用积分球产生的均匀光，可以准确地测量光强的分布和变化。

4.科学研究：积分球在光学、物理、化学等领域的研究中也有广泛应用，可以用于研究光与物质相互作用的过程和机制等。

四、积分球的技术参数1.尺寸：积分球的直径通常在几厘米到几米之间，根据实际需要选择合适的尺寸。

2.涂层反射率：涂层反射率是积分球的重要参数，它决定了光的反射效率和分布情况。

常见的涂层反射率范围在90%到99%之间，可根据实际需要进行选择。

3.光谱特性：不同波长的光线在积分球中的反射和漫射特性可能有所不同，因此积分球的光谱特性也是重要的技术参数。

需要选择与所需测试的光谱范围相匹配的积分球。

4.均匀性：积分球的出口光束应尽可能均匀，以保证测试结果的准确性和可靠性。

生产商通常会对均匀性进行测试并提供相应的参数指标。

5.其他参数：根据实际应用需求，可能还有其他的技术参数需要考虑，如球体的材料、重量、外观质量等。

创 惠 积 分 球 操 作 说 明 书一、 简介积分球是一个内壁涂有白色漫反射材料的空腔球体，又称光度球，光通球等。

球内壁上涂以理想的漫反射材料，也就是漫反射系数接近于1的材料。

常用的材料是氧化镁或硫酸钡，将它和胶质粘合剂混合均匀后，喷涂在内壁上。

积分球的原理光线由输入孔入射后，光线在此球内部被均匀的反射及漫射，因此输出孔所得到的光线为相当均匀的漫射光束。

而且入射光的入射角度、空间分布、及极化皆不会对输出的光束强度及均匀度造成影响。

也因为光线经过积分球内部的积分后才射出，因此积分球亦可当作一光强度衰减器。

其输出强度与输入强度比约为：光输出孔的面积/积分球内部的表面积积分球常用来测试LED的性能参数。

比如：光通量（LM值）、色温（波长）、光效等。

注意：禁止用手去触摸积分球内壁。

二、 介绍1、电参数测试仪、2、光谱分析系统3、总电源开关4、交直流切换开关5、直流电源6、交流电源三、 光谱定标注：定标一月定标一次即可，不需要每次测试定标一次。

1、打开电脑、2、打开软件快速光色电综合测试系统。

3、点击页面中的系统设置4、 电源：WL Series功率计：WL Series光度计CMS-2S(Plus)通讯端口：COM1积分球直径：1.5m被测灯安装位置：球中心确定6、安装标准灯-将标准灯拧入测试台上，将电源线如图示安装在测试台上棕色连+、蓝色连-5、打开电源、将电源打至直流档6、点击软件中的光谱定标7、设置参数要求与标准灯参数一致点击开始8、定标完成四、 测试1、打开电脑-打开软件-系统设置2、连接测试灯电源、注意在无电的情况操作、打开积分球-放上测试灯-连接电源（入图示连接）3、打开电源4、调节需要测试的灯光。

关闭积分球5、开始测试-得到测试结果。

6、保存。

五、 日常维护保养1、在未使用积分球时，请关闭电源。

2、禁止未使用时长时间打开积分球。

3、禁止频繁开关积分球。

4、禁止用手触摸积分球内壁。

5、 不定期检查线路。
