- 太阳能光伏板 - 电热冷联产系统 - 高效冷凝锅炉 - 大楼智能控制• • • •Energy Efficient Building Tsinghua University1上- 意中政府合作示范项目Innovative application- 低能耗围护 - 辐射顶板 - 自然采光 - 自然通风 - 太阳能光伏板 - 电热冷联产系统 - 高效冷凝锅炉 - 大楼智能控制T h e p r o j e c t a i m s a t p r o m o t i n g a n d w i d e s p r e a d d i s s e m i n a t i n g E U i n n o v a t i v e R e s e a r c h a n d T e c h n o l o g y D e v e l o p m e n t a n d D e m o n s t r a t i o n r e s u l t s , a s w e l l a s e c o -s u s t a i n a b i l i t y c r i t e r i a i n b u i l d i n g s e c t o r , w h i c h i n c l u d e :e n e r g y ef f i c i e n t b u i l d i ng m a t e r i a l s , c o m p o n e n t s a n d s y s t e m s n o t y e t i n t r o d u c e d i n t o th e b ui l d i n g m a r k e t o r i n t h e i r f i r s t m a r k e t p h a s e ; i n n o v a t i v e a p p l i c a t i o n s o f h e a t i n g /c o o l i n g a n d p o w e r s u p p l y t e c h n o l o g i e s , c o m b i n e d w i t h t h e u s e o f r e n e w a b l e e n e r g y s o u r c e s , i n b u i l d i n g s e c t o r ; b e s t E U d e m o n s t r a t i o n e c o -b u i l d i n g p r oj e c t s .2、建筑和景观设计SIEEB 的造型方案是在经过充分分析大楼周围的地形条件和北京的气候特点后制定的。

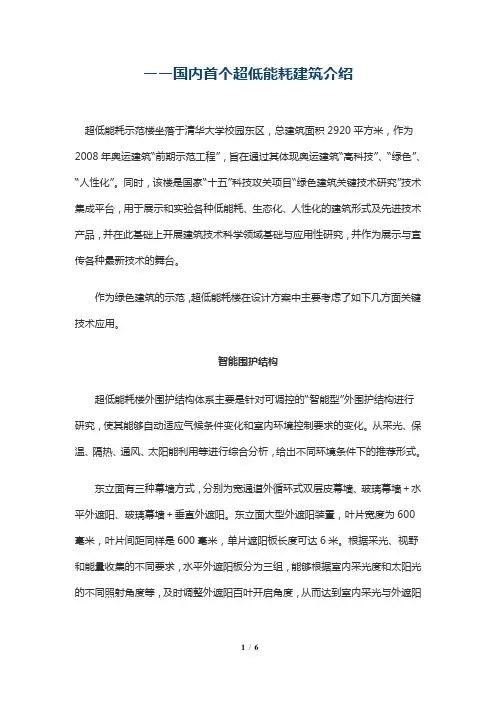

——国内首个超低能耗建筑介绍超低能耗示范楼坐落于清华大学校园东区，总建筑面积2920平方米，作为2008年奥运建筑“前期示范工程”，旨在通过其体现奥运建筑“高科技”、“绿色”、“人性化”。

同时，该楼是国家“十五”科技攻关项目“绿色建筑关键技术研究”技术集成平台，用于展示和实验各种低能耗、生态化、人性化的建筑形式及先进技术产品，并在此基础上开展建筑技术科学领域基础与应用性研究，并作为展示与宣传各种最新技术的舞台。

作为绿色建筑的示范，超低能耗楼在设计方案中主要考虑了如下几方面关键技术应用。

智能围护结构超低能耗楼外围护结构体系主要是针对可调控的“智能型”外围护结构进行研究，使其能够自动适应气候条件变化和室内环境控制要求的变化。

从采光、保温、隔热、通风、太阳能利用等进行综合分析，给出不同环境条件下的推荐形式。

东立面有三种幕墙方式，分别为宽通道外循环式双层皮幕墙、玻璃幕墙＋水平外遮阳、玻璃幕墙＋垂直外遮阳。

东立面大型外遮阳装臵，叶片宽度为600毫米，叶片间距同样是600毫米，单片遮阳板长度可达6米。

根据采光、视野和能量收集的不同要求，水平外遮阳板分为三组，能够根据室内采光度和太阳光的不同照射角度等，及时调整外遮阳百叶开启角度，从而达到室内采光与外遮阳两者间的最佳和谐。

示范楼东侧内开窗采用隔热铝合金窗，选用20毫米宽隔热条铝合金型材及暖边密封系统，具有良好的窗扇的整体刚性和保温性能。

南立面的幕墙方式有三种，一种与东立面玻璃幕墙＋水平外遮阳类似，区别是双中空玻璃幕墙的中间一片采用真空玻璃。

南立面另外两种幕墙则和东立面不同，一是其安装方式为单元式，另外则是采用窄通道的通风方式。

其中一层和二层为内循环方式，通风夹层为200毫米，通风系统与空调排风系统相结合，房间空调回风通过双层皮之间的通道后进入排风道，达到夏季利用排风中的冷量而冬季利用排风中的热量实现节能。

西立面和北立面采用轻质保温外墙，从外到内依次为铝幕墙、保温棉、石膏砌块。

清华大学超低能耗示范楼节能分析摘要：本文通过对清华大学超低能耗楼从外围护结构到内部结构的节能设计揭示了它们的节能原理并予以分析。

对可持续建筑的围护结构设计技术和方法进行分析与探讨,重点探讨相关的详细技术,包括双层呼吸式双通道幕墙(宽通道和窄通道呼吸幕墙)、高性能玻璃技术、屋顶种植技术、自然采光技术、相变蓄能楼面技术、太阳能利用等。

关键词：超低耗能楼；节能分析abstract: this article reveals the energy conservation principle and to analyze ultra-low power building in tsinghua university from the periphery structure to the internal structure of energy-saving design. sustainable building envelope design techniques and methods analysis and discussion focus on the related technology, including double-breathing dual channel wall (wide channels and narrow channels breathing walls), high-performance glass technology, roof planting techniques natural light technology, the phase change energy storage floor technology, solar energy utilization.keywords: ultra-low energy consumption building; energy analysis中图分类号：文献标识码：a 文章编号：2095-2104（2012）1、项目概况介绍。

- 太阳能光伏板 - 电热冷联产系统 - 高效冷凝锅炉 - 大楼智能控制• • • •Energy Efficient Building Tsinghua University1上- 意中政府合作示范项目Innovative application- 低能耗围护 - 辐射顶板 - 自然采光 - 自然通风 - 太阳能光伏板 - 电热冷联产系统 - 高效冷凝锅炉 - 大楼智能控制T h e p r o j e c t a i m s a t p r o m o t i n g a n d w i d e s p r e a d d i s s e m i n a t i n g E U i n n o v a t i v e R e s e a r c h a n d T e c h n o l o g y D e v e l o p m e n t a n d D e m o n s t r a t i o n r e s u l t s , a s w e l l a s e c o -s u s t a i n a b i l i t y c r i t e r i a i n b u i l d i n g s e c t o r , w h i c h i n c l u d e :e n e r g y ef f i c i e n t b u i l d i ng m a t e r i a l s , c o m p o n e n t s a n d s y s t e m s n o t y e t i n t r o d u c e d i n t o th e b ui l d i n g m a r k e t o r i n t h e i r f i r s t m a r k e t p h a s e ; i n n o v a t i v e a p p l i c a t i o n s o f h e a t i n g /c o o l i n g a n d p o w e r s u p p l y t e c h n o l o g i e s , c o m b i n e d w i t h t h e u s e o f r e n e w a b l e e n e r g y s o u r c e s , i n b u i l d i n g s e c t o r ; b e s t E U d e m o n s t r a t i o n e c o -b u i l d i n g p r oj e c t s .2、建筑和景观设计SIEEB 的造型方案是在经过充分分析大楼周围的地形条件和北京的气候特点后制定的。

清华大学超低能耗示范楼建筑幕墙技术摘要：2005年3月22日，我国首座超低能耗示范楼在清华大学落成，该项目集多种建筑新技术新材料于一体。

仅建筑外围护结构的门窗幕墙系统中就采用了双层幕墙系统、遮阳百叶系统、光电幕墙系统、高保温性能铝合金门窗系统、真空玻璃、双中空双Low-E等新技术新材料。

文章对该项目建筑幕墙系统进行了介绍，可供大家对低能耗示范楼有所了解，同时供相关技术人员在进行建筑幕墙的设计时参考。

一、前言由中国工程院院士、清华大学江亿教授主持设计的我国首座超低能耗示范楼于去年三月在北京清华大学落成，作为2008年奥运建筑的“前期示范工程”，它集中体现了“科技奥运、绿色奥运”的理念。

示范楼内集中展示了近百项国内外最先进的建筑节能技术产品，是我国第一个集示范、展示、试验等功能于一体的绿色建筑，这座超低能耗示范楼采用多种性能优异的幕墙系统和能源空调系统，冬季可基本实现零采暖能耗，夏季空调耗能量仅为常规建筑的10%。

二、超低能耗示范楼综合介绍超低能耗建筑是指在围护结构、能源和设备系统、照明、智能控制、可再生能源利用等方面综合选用各项节能技术，能耗水平远低于常规建筑的建筑物。

清华大学超低能耗示范楼主要运用了如下建筑节能新技术：1、智能围护结构超低能耗楼的外围护结构体系主要是针对可调控的智能型外围护结构进行研究，使其能够自动适应气候条件的变化和室内环境控制要求的变化。

从采光、保温、隔热、通风、太阳能利用等进行综合分析，给出不同环境条件下的推荐形式。

示范楼选用了近十种不同的外围护结构做法，基本的热工性能要求为：透光体系部分(玻璃幕墙、保温门窗、采光顶)综合传热系数K<1W/(m2.k)，太阳得热系数SHGC<0.5，非透光体系部分(保温墙体、屋面)传热系数K<0.3W/(m2.k)。

在设计阶段利用相关软件计算结果为冬季建筑物的平均热负荷仅为0.7W/m，最冷月的平均热负荷只有2.3W/m，如果考虑室内人员、灯光和设备等的发热量，基本可实行冬季零采暖能耗。

清华节能楼建筑节能技术“宝典”能利用太阳能发电的奇特玻璃，能实现办公室中每个人身边温湿度自定的个性化“空调”，具有自我净化能力的景观水池……今年3月在清华大学落成的我国首座超低能耗示范楼（又称节能楼）中，多种节能产品和技术令人耳目一新。

据项目的负责人介绍，比起普通的建筑，节能楼全年电耗仅是北京市同类建筑的30%，冬季可以基本实现零能耗采暖。

惊人的节能效果缘于它汇集了世界上80%的节能技术，几乎把世界上能找得着的、能放到楼里的最新节能产品、设备以及相关技术都容纳进来了。

可以说，它是当前建筑节能技术的活“宝典”。

走进这座楼，节能化、生态化、人性化的细节随处可见———奇特的玻璃幕墙一般来说，玻璃幕墙这种透光型外围护由于保温、隔热等的性能较差，并不受节能设计的青睐，可清华节能楼的外围护结构却三面都使用了玻璃幕墙。

原来，这些幕墙所使用的玻璃可不是普通的玻璃，而是汇集了五花八门的节能高科技成果。

镀膜玻璃、真空玻璃、光电玻璃……每一种都有自己的“看家本领”：能保温的真空玻璃这是基于“保温瓶原理”发展而来的新一代的节能玻璃。

为了提高保温、隔热性能，现在有些建筑的外围使用了有空气或其它气体夹层的中空玻璃。

真空玻璃更胜一筹，将两片平板玻璃四周密封起来，将其间隙抽成0.1—0.2mm宽的准真空，形成“暖瓶效应”，由于其夹层内空气极其稀薄，热传导和声音传导的能力就变得很弱，因而具有比中空玻璃更好的隔热、保温性能和防结露、隔声等性能。

自洁净玻璃这种玻璃的特别之处在于能够自我保洁。

玻璃表面镀有氧化物纳米膜层，经过太阳光中的紫外线照射，能够将有机污染物高效降解为二氧化碳和水，而无机污染物不易附着在上面。

膜层具有良好的亲水性，雨水落在上面时，形成一层很薄的水膜，均匀地冲刷掉浮在玻璃上的污迹，不会像普通玻璃那样留下难看的痕迹。

雨水稀少时，降解后的污迹颗粒能够被风吹掉。

这种玻璃使用在节能楼的顶层，大大节省了清洁费用。

智能遮阳百叶节能楼东、南立面的部分幕墙上装有巨大的类似百叶窗的智能遮阳设备，它由类似机翼的遮光板组成，能够随阳光照射角度的变化而自动调节角度。
