《高层建筑结构设计》之二：上海环球金融中心结构简介 共45页

组合结构--上海环球金融中心组合结构——上海环球金融中心钢-混凝土组合结构是一种优于钢结构与钢筋混凝土结构的新型结构，它分别继承了钢结构与钢筋混凝土结构的优点，充分利用钢和混凝土的特点，按照最佳几何尺寸，组成的最优组合构件。

使它具有刚度大、防腐、防火性能好，具有较大的抗扭和抗倾覆能力。

而且具有重量轻、构件延性好、有利于提高净空和使用面积。

特别在高层和超高层建筑结构中更体现了它的承载能力和克服施工技术难题。

上海环球金融中心（ Shanghai global financial hub）是位于中国上海陆家嘴的一栋摩天大楼，2008年8月29日竣工。

是中国目前第2高楼、世界第6高楼、世界最高的平顶式大楼，遥看宛如一把挺拔锋利的剑劲插于浦东大地。

大楼楼高492米，地上101层,地下3层。

楼层总面积约377,300平方米。

大楼楼层规划为地下2楼至地上3楼是商场，3～5楼是会议设施，7楼至77楼为办公室，其中有两个空中门厅，分别在28～29楼及52～53楼，79～93楼是酒店，90楼设有两台风阻尼器，94至100楼为观光、观景设施，共有三个观景台，其中94楼为“观光大厅”，是一个约700平方米的展览场地及观景台，可举行不同类型的展览活动，97楼为“观光天桥”，在第100层又设计了一个最高的“观光天阁”，长约55米，地上高达474米，超越加拿大国家电视塔的观景台，超过迪拜的迪拜塔观景台（地上440米）。

该工程钢结构总重量617 万t ,主要钢材材质为ASTM2A572M2345 级别,最大板厚100mm,在部分复杂节点部位采用铸钢件。

主楼采用钢筋混凝土劲性结构,外围结构由巨型柱、巨型斜撑和带状桁架组成,核心筒由内埋钢骨及桁架和钢筋混凝土组成。

从第6 层开始,每12 层设置1 道1 层高的带状桁架,在28～31 层、52～55 层、88～91 层设置3 道伸臂桁架连接核心筒和外围结构。

目前许多高层、超高层的楼盖结构和屋盖结构中，采用了压型钢板组合楼板。

上海环球金融中心上海环球金融中心位于上海市浦东新区陆家嘴金融贸易区, 是由美国波特曼建筑设计事务所设计，总建筑面积381,600㎡，建筑高度492米，总用钢6.7万吨。

主楼地上101 层,裙房地上5 层,地下3 层,是目前国内最高的超高层建筑。

平面施工区段划分：因混凝土核心筒结构先施工,外筒钢结构在平面上分为2 个区段:先安装巨型柱与混凝土核心筒相连的区段,然后安装巨型柱与巨型柱之间的区段, 混凝土核心筒刚度大,与之相连的巨型柱通过楼层主梁与次梁固定,在校正完成后形成三角形的局部稳定体,并且同时解决了工作面拥挤、机具屯放无序、校正约束力过大等弊端,方便组织流水作业。

立面施工区段划分：本工程钢结构立面施工分为4 个区段,从上到下依次为:核心筒内埋结构及预埋件安装区段;外筒钢结构安装校正区段;外筒钢结构焊接、压型钢板铺设及栓钉焊接区段;内筒钢结构安装区段。

各安装区段随核心筒的施工同步向上转移。

结构形式为钢筋混凝土结构（SRC结构）、钢结构（S结构）。

地下部分埋有2,271根桩基，上面铺设4.5米厚的耐压板，以支撑巨大的建筑物。

桩基最长的约78米，重达17吨，这些桩基所用的钢管总重量约为2万吨。

在松软深厚地基上建造高层建筑时，若采用天然地基上的浅基础，即使整板基础亦往往不能满足上述要求，而桩基础则以其巨大的承载潜力和抵御复杂荷载特殊能力以及对各种地质条件的良好适应性，而成为高层建筑的理想基础形式。

上海环球金融中心可以抵御强度8至9级的地震，建筑内安装有摆式探测装置，当探测到地震时，会根据需要让电梯紧急停止在最近的楼层，以安全疏散电梯内人员等。

作为超高层建筑，大楼特别设计了全方位的防雷电功能设施，连玻璃幕墙也有防雷作用。

为减轻因强风所造成的建筑物摇晃，大楼在90楼（约395米）设置了两台风阻尼器，各重150公吨，使用感应器测出建筑物遇风的摇晃程度，及通过电脑计算以控制阻尼器移动的方向，减少大楼由于强风而引起的摇晃,以确保强风时建筑物内的居住性和舒适性。

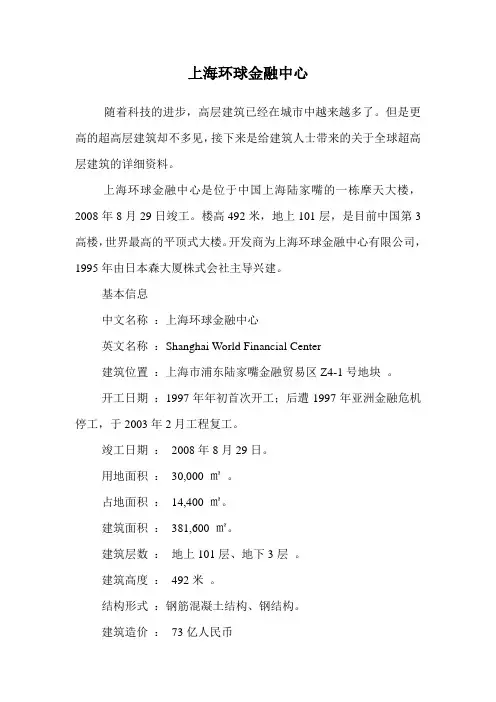

上海环球金融中心随着科技的进步，高层建筑已经在城市中越来越多了。

但是更高的超高层建筑却不多见，接下来是给建筑人士带来的关于全球超高层建筑的详细资料。

上海环球金融中心是位于中国上海陆家嘴的一栋摩天大楼，2008年8月29日竣工。

楼高492米，地上101层，是目前中国第3高楼，世界最高的平顶式大楼。

开发商为上海环球金融中心有限公司，1995年由日本森大厦株式会社主导兴建。

基本信息中文名称：上海环球金融中心英文名称：Shanghai World Financial Center建筑位置：上海市浦东陆家嘴金融贸易区Z4-1号地块。

开工日期：1997年年初首次开工；后遭1997年亚洲金融危机停工，于2003年2月工程复工。

竣工日期：2008年8月29日。

用地面积：30,000 ㎡。

占地面积：14,400 ㎡。

建筑面积：381,600 ㎡。

建筑层数：地上101层、地下3层。

建筑高度：492米。

结构形式：钢筋混凝土结构、钢结构。

建筑造价：73亿人民币投资单位：森海外株式会社。

亮化单位：上海宝玛电气有限公司。

建筑设计：KPF建筑师事务所，株式会社入江三宅设计事务所。

结构设计：籁思理罗伯逊联合股份有限公司(LERA) 。

设计单位：上海现代建筑设计有限公司、华东建筑设计研究院有限公司。

建筑单位：中国建筑工程总公司、上海建工总公司总承包联合体。

监理单位：上海市建设工程监理有限公司所获荣誉：2008年竣工的最佳高层建筑。

上海环球金融中心建设过程上海环球金融中心是以日本的森大厦株式会社为中心，联合日本、美国等40多家企业投资兴建的项目，总投资额超过1050亿日元。

原设计高460米，工程地块面积3万平方米，总建筑面积达38.16万平方米，在金茂大厦旁边。

1997年年初开工后，因受亚洲金融危机影响，工程曾一度停工。

2003年2月工程复工。

但由于当时中国台北和香港都已在建480米高的摩天大厦，超过环球金融中心的原设计高度。

由于日本方面兴建世界第一高楼的初衷不变，对原设计方案进行了修改。

上海环球金融中心是位于中国上海陆家嘴的一栋摩天大楼，2008年8月29日竣工。

是目前中国第一高楼、世界第三高楼、世界最高的平顶式大楼，楼高492米，地上101层。

开发商为“上海环球金融中心有限公司”，由日本森大厦株式会社主导兴建。

【中文名称】：上海环球金融中心上海环球金融中心(10张) [1]【英文名称】：Shanghai Global Financial Hub （SGFH）【建筑位置】：上海市浦东陆家嘴金融贸易区Z4-1号地块。

【开工日期】：1997年年初首次开工；后遭1997年亚洲金融危机停工，于2003年2月工程复工。

【竣工日期】：2008年8月29日。

【用地面积】：30,000 ㎡。

【占地面积】：14,400 ㎡。

【建筑面积】：381,600 ㎡。

【建筑层数】：地上101层、地下3层。

【建筑高度】：492米。

【结构形式】：钢筋混凝土结构（SRC结构）、钢结构（S结构）。

【建筑造价】：73亿人民币（1050亿日元）【投资单位】：森海外株式会社（Forest Overseas Co., Ltd.）。

【亮化单位】：上海宝玛电气有限公司。

[2]【建筑设计】：KPF建筑师事务所。

环球金融中心与金茂大厦【结构设计】：籁思理·罗伯逊联合股份有限公司(LERA) 。

【设计单位】：上海现代建筑设计（集团）有限公司、华东建筑设计研究院有限公司。

【施工单位】：中国建筑工程总公司、上海建工（集团）总公司总承包联合体。

【监理单位】：上海市建设工程监理有限公司【所获荣誉】：2008年竣工的最佳高层建筑（美国芝加哥“高层建筑和城市住宅委员会”评选）。

建设过程项目概况上海环球金融中心是一幢以办公为主，集商贸、宾馆、观光、会议等设施于一体的综合型大厦，地上101层，高492米，就现在而言是中国第一、世界第三高楼，位于中国上海陆家嘴，比邻金茂大厦。

上海环球金融中心亮化效果图照明功能1.环球大厦顶部两个倒三角形的LED屏幕，可以显示DVD动画和字体信息；2.裙楼嵌入式点光源屏幕，可以显示动画和字体信息；3.边框的LED灯光特效；4.大功率射灯与闪光灯；该项目十分注重运用LED照明技术手段进行节能减排。
