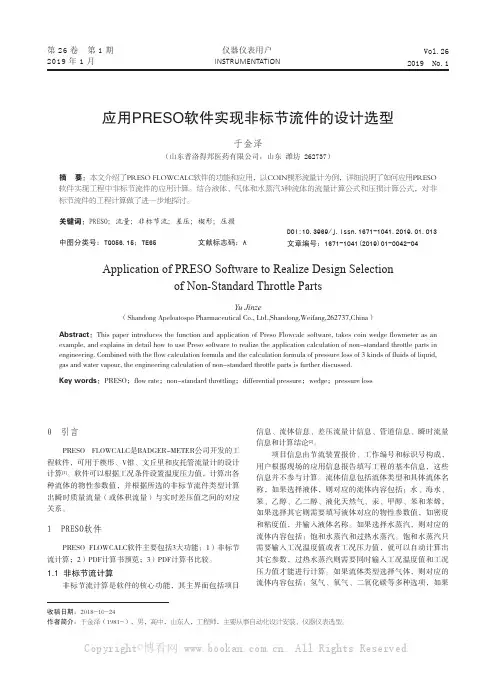

PRESO楔式流量计产品选型样本

一体化楔形流量计的相关技术参数楔形流量计是一种常见的流量测量仪器，常被广泛应用于化工、石油、电力、冶金、建材等行业中。

本文将重点介绍一体化楔形流量计的相关技术参数。

一体化楔形流量计的定义一体化楔形流量计（Integrated Wedge Flowmeter）是由测量楔板、压力取样管和差压变送器等三部分组成的流量计。

整个仪器集成度较高，操作简单，安装便利，能够有效地测量管道在流量、密度和温度等方面的参数。

一体化楔形流量计的结构与原理一体化楔形流量计主要由以下三部分组成：1.测量楔板：楔形流量计的核心部分，通常采用三维消失模方式加工制作，其材料可以是不锈钢、碳钢、陶瓷等。

2.压力取样管：用来采集管道内部的压力数据，通常位于管道的上下游端，与测量楔板相连接。

3.差压变送器：负责对压力取样管和测量楔板之间的差压信号进行放大、放大、变送和标定，从而得出最终的流量值。

其具体工作原理是：在流体通过楔形流量计的时候，由于测量楔板的存在，管道内的流体将分流，形成上下两个不平衡的静态压力场。

差压变送器可以感知这两个压力值之间的差值，通过相关算法进行计算，最终得出管道内的瞬时流量。

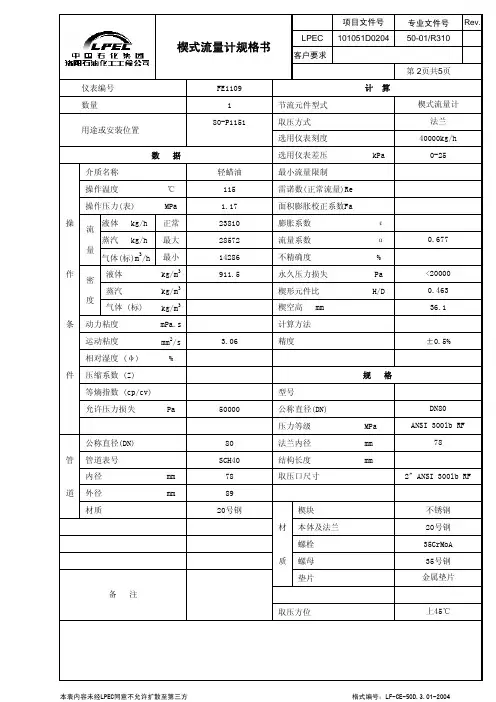

一体化楔形流量计的主要技术参数1.测量范围：通常一体化楔形流量计的测量范围为0~20m/s。

如果需要更大的测量量程，可以根据需求选用更高级别的仪器。

2.精度：一体化楔形流量计的精度通常为±1.0%，这意味着在测量中，可靠性和精确度都可以得到相对稳定的保证。

3.工作温度：由于楔形流量计通常被应用在较为苛刻的工作环境中，所以其工作温度范围较为广泛，通常介于-40℃~+200℃之间。

4.现场指示器：一体化楔形流量计可以选用现场指示器，用以实时显示测量值、警报状态等信息。

5.输出模式：常见的一体化楔形流量计输出模式包括模拟信号输出、数字信号输出和RS-485/232通信输出等。

6.防护等级：一体化楔形流量计的防护等级通常为IP65，可以有效地保护仪器免受雨水、尘埃的影响。

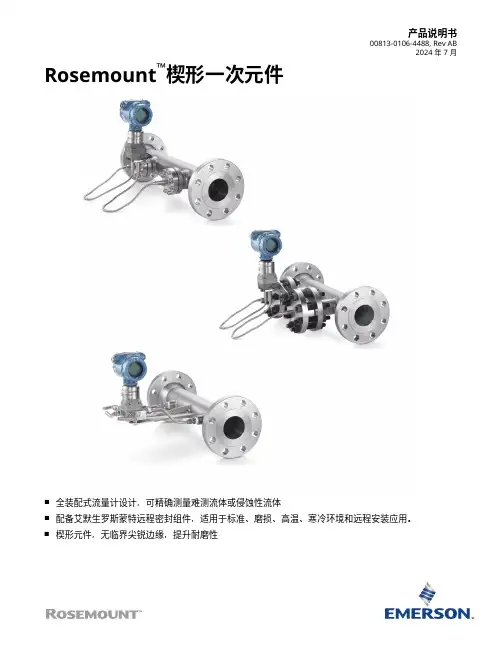

产品说明书00813-0106-4488, Rev AB2024 年 7 月Rosemount™楔形一次元件■全装配式流量计设计，可精确测量难测流体或侵蚀性流体■配备艾默生罗斯蒙特远程密封组件，适用于标准、磨损、高温、寒冷环境和远程安装应用。

■楔形元件，无临界尖锐边缘，提升耐磨性2024 年 7 月差压流量计选择指南罗斯蒙特一体化差压流量计以全面组装、调试并经过防漏试验的状态供货，开箱即可直接安装。

内容差压流量计选择指南 (2)Rosemount™ 9195 楔形一次元件 (3)Rosemount™差压液位远程膜片密封件订购信息 (10)技术规格 (13)尺寸图 (15)Rosemount ™ 9195 楔形一次元件Rosemount 9195 楔形流量计为全装配式设计，可精确测量可能磨损或堵塞其他流量计的流体。

因流体的接近角较小，而且没有临界尖锐边缘，因此楔形元件具有耐磨性。

即便是雷诺数很小的高粘度流体，流量计也能通过线性响应完成精确测量。

专为Rosemount 9195 楔形一次元件设计的可选应用套餐简化了订购，根据具体应用需求使用正确的远程密封系统。

■标准 9195 型号代码：9195 S 040 S40 S S 40 A3 E很多产品可使用我们的产品组态工具进行在线组态。

使用 Configure （组态）按钮或访问我们的网站开始。

使用此工具内置的逻辑和持续验证，您可以更快、更准确地度组态您的产品。

技术规格与订购设备购买者必须提供产品材料、选项和/或组件的技术规格和选型。

优化交付时间带星号的产品（★）代表最常见的选项，选择带星号的产品最快交付。

不带星号的产品通常具有更长的交付周期。

楔形一次元件概述图 1:楔形组件A.变送器连接件B.管段C.楔形元件D.过程连接件2024 年 7 月2024 年 7 月所需型号组件型号变送器连接类型管线尺寸2024 年 7 月管表号管段材料楔形元件材料楔形元件 h/d 比例★2024 年 7 月过程连接远程密封连接垫片材料2024 年 7 月附加选项产品延长质保变送器连接件装配说明如果支管类型是 F ，S4、S6 和 S8 选项不适用于 DIN 式连接件（选项代码 D1、D2、D3、N1、N2、N3）。

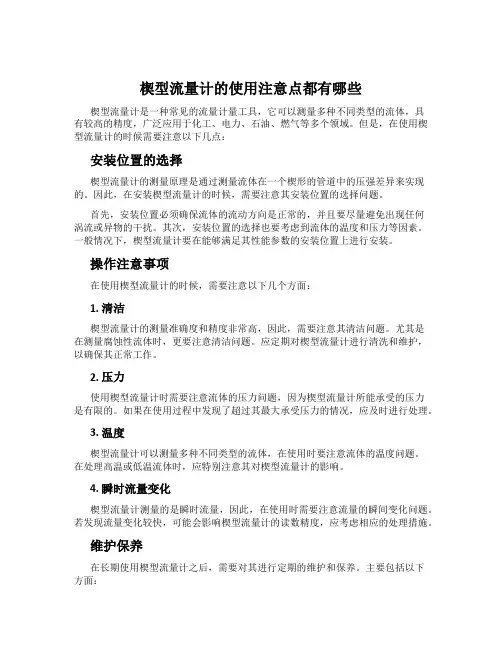

楔型流量计的使用注意点都有哪些楔型流量计是一种常见的流量计量工具，它可以测量多种不同类型的流体，具有较高的精度，广泛应用于化工、电力、石油、燃气等多个领域。

但是，在使用楔型流量计的时候需要注意以下几点：安装位置的选择楔型流量计的测量原理是通过测量流体在一个楔形的管道中的压强差异来实现的。

因此，在安装楔型流量计的时候，需要注意其安装位置的选择问题。

首先，安装位置必须确保流体的流动方向是正常的，并且要尽量避免出现任何涡流或异物的干扰。

其次，安装位置的选择也要考虑到流体的温度和压力等因素。

一般情况下，楔型流量计要在能够满足其性能参数的安装位置上进行安装。

操作注意事项在使用楔型流量计的时候，需要注意以下几个方面：1. 清洁楔型流量计的测量准确度和精度非常高，因此，需要注意其清洁问题。

尤其是在测量腐蚀性流体时，更要注意清洁问题。

应定期对楔型流量计进行清洗和维护，以确保其正常工作。

2. 压力使用楔型流量计时需要注意流体的压力问题，因为楔型流量计所能承受的压力是有限的。

如果在使用过程中发现了超过其最大承受压力的情况，应及时进行处理。

3. 温度楔型流量计可以测量多种不同类型的流体，在使用时要注意流体的温度问题。

在处理高温或低温流体时，应特别注意其对楔型流量计的影响。

4. 瞬时流量变化楔型流量计测量的是瞬时流量，因此，在使用时需要注意流量的瞬间变化问题。

若发现流量变化较快，可能会影响楔型流量计的读数精度，应考虑相应的处理措施。

维护保养在长期使用楔型流量计之后，需要对其进行定期的维护和保养。

主要包括以下方面：1. 定期校准楔型流量计在使用过程中会受到一些因素的影响，如温度、压力、磨损等，因此需要定期校准以确保其准确性。

2. 清洗维护在长期使用过程中，楔型流量计表面可能会被一些沉淀物覆盖，此时需进行清洗。

同时，在使用过程中还需要特别注意楔型流量计的保养，如定期的润滑、更换密封件等。

3. 修理更换如果楔型流量计出现了较大的故障，应及时进行修理或更换。

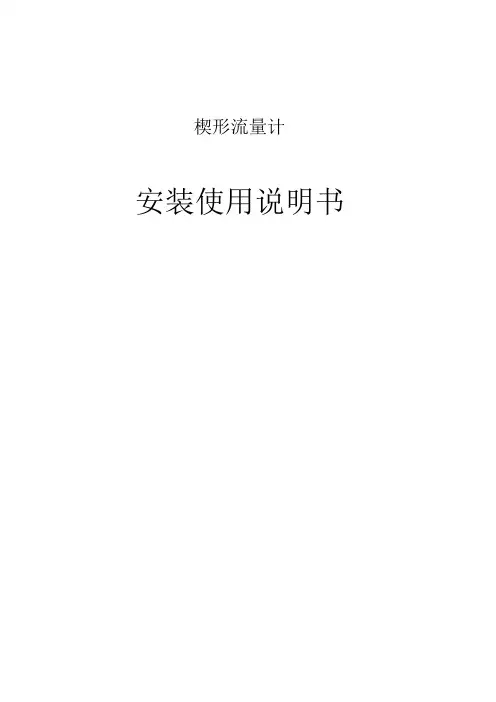

楔形流量计安装使用说明书目录一用途和特点 (2)二结构和工作原理 (2)三型号及主要技术参数 (3)四选型和安装 (6)五操作 (8)六其它 (9)七成套供应范围及随机资料 (9)八定货须知 (9)１一用途和特点1用途楔形流量计是我公司最新研制开发的新一代差压式流量仪表，它可以满足大多数流体的测量要求，如清洁的液体、气体、蒸汽、空气等。

它特别适合测量传统流量计很难测量的流体，如泥浆、矿浆、油浆、燃料油、渣油、煤焦油等其它高粘度流体及有悬浮液的、易结晶的、脏污的流体等等。

因此，楔形流量计被广泛用于石油、化工、电力、轻工等领域那些高粘度、低雷诺数的测量。

2特点⑴一体化传感器、三阀组、差压变送器一体化安装，省去导压管路、阀门管件，整个系统更简单，测量精度与可靠性大大提高。

⑵智能化选用智能差压变送器时，可通过HART协议或通信方式（现场总线协议）对流程参数进行设定、组态，根据被测介质流量的变化，调整差压，使系统范围度大大拓宽；选用智能式多参数差压变送器时，可实现多参数测量（差压、体积流量、质量流量、压力、温度），实现完全的温度、压力补偿，直接输出精确的流量信号。

⑶准确度高，重复性好，配置高精度差压变送器可实现流量的精确测量。

⑷低雷诺数（Red =500）、高粘度(500cP)测量。

⑸测量稳定性好，流量系数长期保持恒定，检定周期长。

⑹结构简单、可靠性高、使用寿命长。

抗磨损免维护（无可动部件）。

⑺对介质适应能力强，能测量高、低压流体，除一般气体、液体、蒸汽外，特别适用于高粘度流体、浆液、腐蚀性、易结晶、含悬浮物多的流体及脏污的流比于质量或体积流量，不同的弓形高度h与管道直径D的比（楔形比h/D）来确定不同的流量测量范围。

楔形流量计流量方程：体积流量，m3/s流出系数；可膨胀性系数；节流面积比，m=S1/弓形流通面积，m2；图 3管道内径，m；差压，Pa；被测介质密度，kg/m3。

图3S1=三型号及主要技术参数３1型号2主要技术参数（1）准确度：优于±1.5%读数（标定）（2）重复性：±0.2%读数（3）范围度：10：1或更宽（4）压力损失：测量差压的1/5左右（约为孔板的1/3）（5）适测介质：各类液体、气体及蒸汽（6）雷诺数适用范围：500—1×106 （低雷诺数下测量时，范围度相对缩小，流出系数的不确定度相对增大）（7）被测液体粘度：500mPa.s，或更高（8）耐介质压力：5MPa以下，也可高于5MPa（9）耐介质温度：400°C以下（用户特殊定货，也可提供耐更高温的产品）（10）适用的管径：DN15 mm—DN300 mm (用户特殊定货，可提供大于DN300 mm的产品)（11）楔形比H/D：0.2，0.3，0.4，0.5（12）长期稳定性：±0.2%F.S/Y（13）供电电源：+24V（14）流量范围：见下表４表1 测量液体时的流量范围表2 测量气体时的流量范围注：表1、表2的流量范围是指工作状态下的体积流量。

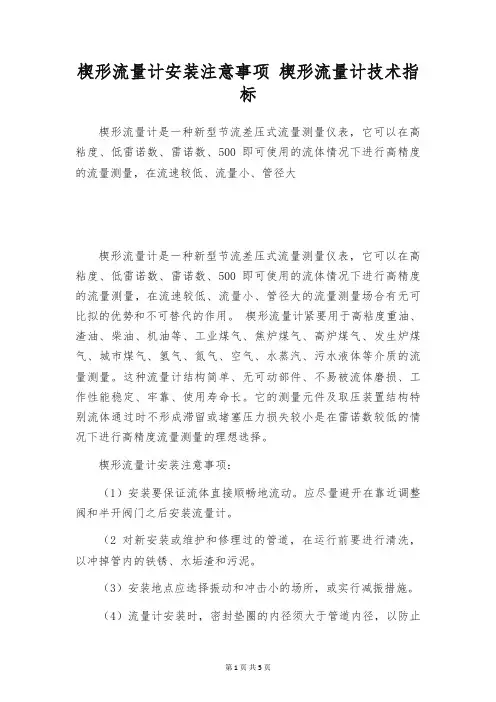

楔形流量计安装注意事项楔形流量计技术指标楔形流量计是一种新型节流差压式流量测量仪表，它可以在高粘度、低雷诺数、雷诺数、500即可使用的流体情况下进行高精度的流量测量，在流速较低、流量小、管径大楔形流量计是一种新型节流差压式流量测量仪表，它可以在高粘度、低雷诺数、雷诺数、500即可使用的流体情况下进行高精度的流量测量，在流速较低、流量小、管径大的流量测量场合有无可比拟的优势和不可替代的作用。

楔形流量计紧要用于高粘度重油、渣油、柴油、机油等、工业煤气、焦炉煤气、高炉煤气、发生炉煤气、城市煤气、氢气、氮气、空气、水蒸汽、污水液体等介质的流量测量。

这种流量计结构简单、无可动部件、不易被流体磨损、工作性能稳定、牢靠、使用寿命长。

它的测量元件及取压装置结构特别流体通过时不形成滞留或堵塞压力损失较小是在雷诺数较低的情况下进行高精度流量测量的理想选择。

楔形流量计安装注意事项：（1）安装要保证流体直接顺畅地流动。

应尽量避开在靠近调整阀和半开阀门之后安装流量计。

（2 对新安装或维护和修理过的管道，在运行前要进行清洗，以冲掉管内的铁锈、水垢渣和污泥。

（3）安装地点应选择振动和冲击小的场所，或实行减振措施。

（4）流量计安装时，密封垫圈的内径须大于管道内径，以防止显现干扰管路流体。

（5）具有正确的排气口时其它安装位置也可以。

（6）为便于变送器调零推举使用三阀组。

（7）对一般型楔式流量计，可以双向检测，产品出厂时标记方向“→”为流量计标定时的方向，因此建议按此方向安装。

对一体化楔式流量变送器，产品出厂时已标记了流量方向，安装时必需注意取压口高压侧总是在流体流向一侧；（8）对于垂直安装，由于细小的静力学热效应影响，必需注意变送器调零。

（9 大口径楔式流量计的吊装方式：—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

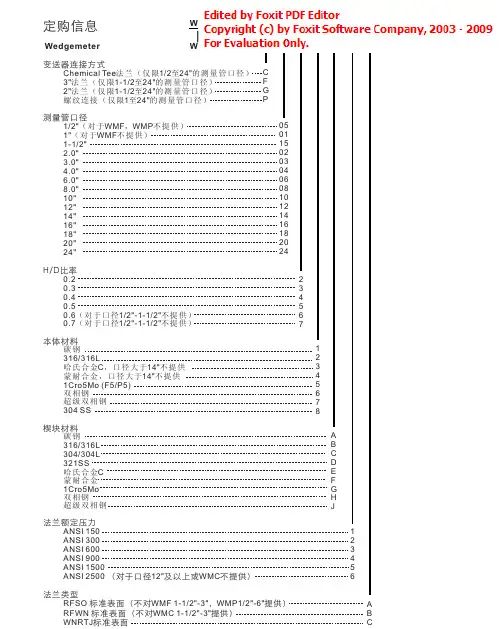

变送器连接方式Chemical Tee 法兰（仅限1/2至24"的测量管口径）3"法兰（仅限1-1/2至24"的测量管口径）2"法兰（仅限1-1/2至24"的测量管口径）螺纹连接（仅限1至24"的测量管口径）测量管口径1/2"（对于WMF ，WMP 不提供）1"（对于WMF 不提供）1-1/2"2.0"3.0"4.0"6.0"8.0"10"12"14"16"18"20"24"H /D 比率0.20.30.40.50.6（对于口径1/2"-1-1/2"不提供）0.7（对于口径1/2"-1-1/2"不提供）本体材料碳钢316/316L哈氏合金C ，口径大于14"不提供蒙耐合金，口径大于14"不提供1Cro5Mo (F5/P5)双相钢超级双相钢304 SS楔块材料碳钢316/316L 304/304L 321SS 哈氏合金C 蒙耐合金1Cro5Mo 双相钢超级双相钢法兰额定压力ANSI 150ANSI 300ANSI 600ANSI 900ANSI 1500ANSI 2500 （对于口径12"及以上或WMC 不提供）法兰类型RFSO 标准表面（不对WMF 1-1/2"-3"，WMP1/2"-6"提供）RFWN 标准表面（不对WMC 1-1/2"-3"提供）WNRTJ 标准表面定购信息W M W M010*******060708091011121314C F G P05011502030406081012141618202423456712345678Wedgemeter 123456A B C D E F G H JA B Cｗｍｐ，ｒｆｓｏ新一代楔型流量计定制信息管道序列标准型（对于3"管道及以下口径管道不提供）加强型Sch 40Sch 80Sch 100（仅对8"至24"供应）Sch 120（仅对4"至24"供应）Sch 140（仅对8"至24"供应）Sch 160Sch XXS （仅对1"至8"供应）静态水压测试ABB 标准带认证证书材料认证无材料证书PMI上述选项代码1、2的组合焊接标准（ASME VIII / 31.3）标准15% NDT X 射线100% NDT PED. SEP 级PED. I / II / III 类NDE 测试无X 射线/DYE Pent 随机（必须具有所选的ASME B31.3焊接选项B ）X 射线/DYE Pent 100%（必须具有所选的ASME B31.3焊接选项B ）X 射线/DYE Pent 或磁性颗粒100%（必须具有所选的ASME B31.3焊接选项C 或D ）表面喷涂（仅限于碳钢和Crmo 钢）无灰色喷涂标定无标准包装运输ABB 标准包装，Ex worksABB 标准包装，FOB 工厂港口ABB 标准包装，DDU03040506070809101112131415160102123456789B C D E1201230A B C0101A B CW M可以到这里ｈｔｔｐ：／／ｗｗｗ．ｙｈｌｌｊ．ｃｏｍ／．进行帮助．。

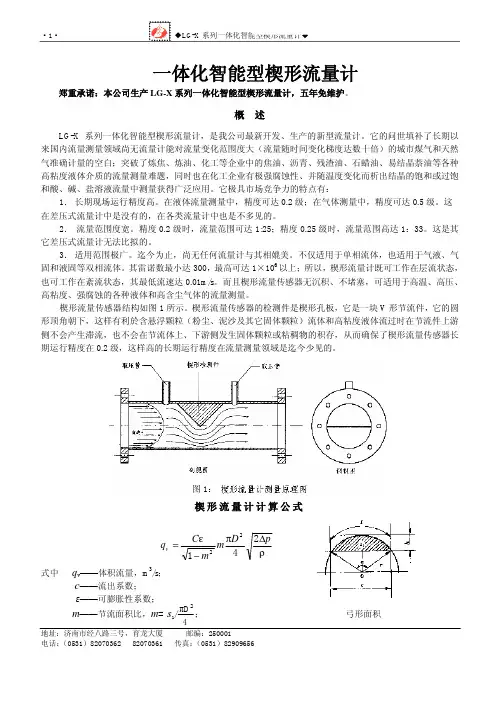

电话：（0531）82070362 82070361 传真：（0531）82909656一体化智能型楔形流量计郑重承诺：本公司生产LG-X 系列一体化智能型楔形流量计，五年免维护。

概 述LG-X 系列一体化智能型楔形流量计，是我公司最新开发、生产的新型流量计。

它的问世填补了长期以来国内流量测量领域尚无流量计能对流量变化范围度大（流量随时间变化梯度达数十倍）的城市煤气和天然气准确计量的空白；突破了炼焦、炼油、化工等企业中的焦油、沥青、残渣油、石蜡油、易结晶萘油等各种高粘度液体介质的流量测量难题，同时也在化工企业有极强腐蚀性、并随温度变化而析出结晶的饱和或过饱和酸、碱、盐溶液流量中测量获得广泛应用。

它极具市场竞争力的特点有：1． 长期现场运行精度高。

在液体流量测量中，精度可达0.2级；在气体测量中，精度可达0.5级。

这 在差压式流量计中是没有的，在各类流量计中也是不多见的。

2． 流量范围度宽。

精度0.2级时，流量范围可达1:25；精度0.25级时，流量范围高达1：33。

这是其它差压式流量计无法比拟的。

3． 适用范围极广。

迄今为止，尚无任何流量计与其相媲美。

不仅适用于单相流体，也适用于气液、气固和液固等双相流体。

其雷诺数最小达300，最高可达1×106以上；所以，楔形流量计既可工作在层流状态，也可工作在紊流状态，其最低流速达0.01m/s 。

而且楔形流量传感器无沉积、不堵塞，可适用于高温、高压、高粘度、强腐蚀的各种液体和高含尘气体的流量测量。

楔形流量传感器结构如图1所示。

楔形流量传感器的检测件是楔形孔板，它是一块V 形节流件，它的圆形顶角朝下，这样有利於含悬浮颗粒（粉尘、泥沙及其它固体颗粒）流体和高粘度液体流过时在节流件上游侧不会产生滞流，也不会在节流体上、下游侧发生固体颗粒或粘稠物的积存，从而确保了楔形流量传感器长期运行精度在0.2级，这样高的长期运行精度在流量测量领域是迄今少见的。

楔形流量计计算公式ρπεpD mmC q v ∆−=24122 式中 q v ——体积流量，m 3/s ；c ——流出系数； 图1：地址：济南市经八路三号，育龙大厦 邮编：250001 电话：（0531）82070362 82070361 传真：（0531）82909656s 1——弓形流通面积，m 2；D ——管道内径，m ；△p ——差压，Pa ；ρ——被测介质密度，kg/m 3。

COIN楔式流量计校准维护、检修规程1 范围本规程适用于PRESO COIN 楔式(wedge)流量计(下称楔式流量计)1.1 适用范围可以满足大多数流体的测量要求，它具有结构简单,坚固耐用,操作简便,适用性强等特点,且具有高的精度和可靠性,特别适用于高粘度、低雷诺数流体；高腐蚀及高磨损流体的流量测量，对于下面任何一种流体，都能保持流量与差压的平方根成正比关系。

●清洁液体●高粘度流体●蒸气●料浆●腐蚀性流体●气体/空气介质粘度达到3000厘泊也不会影响楔式流量计的测量精度。

雷诺数（Red）最低可达300，最高不限。

因此楔式流量计特别适用于传统流量仪表很难测量的流体，如燃料油、废水、煤焦油、铁矿浆、油浆、原油、碳黑、溶液、两相流体等。

2 基本工作原理楔式流量计的基本流量方程式来自于帕努利原理（能量守衡和连续方程），通过楔块产生差压，该差压正比于质量或体积流量。

用不同的高度H与管道内径ID的比(楔比H/ID）来确定不同的流量测量范围，楔式流量计可以应用于最困难的流量测量，并保证精确可靠的测量结果。

●简单的操作原理使之可用于任何流体●长寿命、免维护、抗磨损●最小的上游、下游直管段●低压损●尺寸：DN15 DN1200mm●楔比（H/ID）：0.2、0.3、0.4、0.5●生产标准：API，ASME，ANSI B311.1，CSA-Z99.3或同等标准（按用户需要提供）●ISO-9001质量认证2.1 规范性引用文件使用说明书：COIN楔式流量计PRESO系列选型指南3 主要技术特点●精度：±0.5%读数（标定）●一体化质量流量测量（精度±0.5%）●重复性：±0.2%读数●量程比：10：1●低雷诺数测量（最低为RED=300）●低压损●降低泵动力损耗●低、高粘度的测量（500，1000，3000厘泊或更高）●抗磨损免维护（无可动部件）●相比同口径的文丘里管更轻巧●双向流量测量●具有最小的直管段要求：上游5倍管道直径，下游2倍管道直径●公称直径：DN15-1200mm或更大●生产标准：API，ASME，ANSI B311.1，CSA-Z99.3或同等标准（按用户需要提供）●ISO-9001质量认证4典型的结构5 安装要求5.1 安装方式COIN可以垂直或水平安装。

PRESO飞梭楔式流量计产品名称：PRESO飞梭楔式流量计型号：飞梭300+ 品牌：美国PRESO 产品地：美国技术参数：主要技术参数1、精度：±0.5%读数（标定）、±1%2、一体化质量流量测量（精度±0.5% ）3、重复性：±0.2%读数4、公称通径： 15 mm～1200 mm5、工作温度： -200℃～+530℃6、公称压力：- 0.1 MPa～42 MPa7、楔形比：0.2～0.7 8、量程比：10：1 9、低雷诺数测量（最低为RED=300）10、参照标准：GB/T2624-2006、JJG640-94及流量测量节流装置设计手册11、连接方式：法兰连接、焊接、螺纹连接产品特点：1.可用于粘滞性液体的流量测量，黏度可高达500mPa•S，如燃油、渣油及重油等。

2.适用于含悬浮颗粒的液固混合物，如浆状流体、污水等的流量测量。

3. 混相流型楔形流量计可用于泥浆、煤水悬浮液、煤焦油、悬浊液等液固两相流。

4.雷诺数使用范围宽广，可适用于极低的雷诺数（ReD=300），而雷诺数上限可达106以上，因此亦可用于气体、蒸汽之类流体的流量测量。

5.差压信号稳定可靠，测量精度高，重复性好，压力损失低。

6.抗磨损免维护（无可动部件）。

7. 整体结构形式无可动部件，使用寿命长。

8. 安装方便，免于维护。

9. 双向流量测量。

10. 具有最小的直管段要求：上游5倍管道直径，下游2倍管道直径。

楔形流量计一、概述楔形流量计是一种差压式流量仪表。

其检测元件是楔形孔板，它是一块V形节流件，它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游侧产生滞流、粘附、沉淀，特别适用高粘度、高浓度、结晶混合液、脏污液体及高含尘气体的流量测量。

因此被广泛地应用于石油、化工、天然气、治金、钢铁、电力、水利、给排水、造纸、制药、酿造、纺织印染等行业的计量与过程监测。
