科隆电磁流量计300说明书 IFC300一、产品概述科隆电磁流量计 300（IFC300）是一款高精度、高可靠性的流量测量仪器，广泛应用于工业生产中的各种液体流量测量场合。
它采用了先进的电磁感应原理，能够准确测量导电液体的流量，并且具有出色的稳定性和耐用性。
IFC300 电磁流量计具有多种规格和型号，可以满足不同管径和流量范围的测量需求。
其设计紧凑，安装方便，操作简单，维护成本低，为用户提供了一种高效、便捷的流量测量解决方案。
二、工作原理科隆电磁流量计 300 基于电磁感应定律工作。
当导电液体在磁场中流动时，会产生感应电动势。
该感应电动势的大小与液体的流速成正比。
流量计的传感器内部装有磁场发生器和电极，通过测量感应电动势的大小，就可以计算出液体的流量。
磁场发生器产生一个均匀的磁场，穿过管道中的液体。
当液体流动时，带电粒子在磁场中运动，从而在电极上产生感应电动势。
这个感应电动势被传感器检测到，并经过信号处理和转换，最终以流量值的形式显示出来。
三、产品特点1、高精度测量采用先进的信号处理技术，能够实现高精度的流量测量，测量误差通常小于±05%。
可重复性好，确保测量结果的一致性和可靠性。
2、宽量程比具有很宽的量程比，通常可达 1:100 甚至更高。
能够在不同流量条件下准确测量，适应多种工况。
3、多种衬里和电极材料选择提供多种衬里材料，如橡胶、聚四氟乙烯（PTFE）等，以适应不同腐蚀性和磨损性的液体。
电极材料也有多种选择，如不锈钢、哈氏合金等，满足不同介质的测量要求。
4、抗干扰能力强采用特殊的电路设计和屏蔽技术，有效抵抗外界电磁干扰和噪声。
能够在复杂的工业环境中稳定工作。
5、易于安装和维护结构紧凑，安装方式灵活，可以水平、垂直或倾斜安装。
传感器和变送器分离设计，便于维护和更换。
6、智能化功能具备自诊断功能，能够实时监测仪表的工作状态，及时发现故障并报警。
可以通过通信接口与上位机进行数据传输和远程控制。
![科隆电磁流量计300说明书 IFC300[11]](https://img.taocdn.com/s1/m/19e94433591b6bd97f192279168884868762b86f.png)
科隆电磁流量计300说明书 IFC300一、概述二、安装1. 一体型流量计选择合适的安装位置，避免强烈的振动、温度变化和电磁干扰。
确保传感器两端的管道与水平面垂直，并且管道内无气泡或杂质。
确保传感器与管道之间的法兰连接牢固，并且密封垫片完好无损。
确保传感器与接地环或接地电极之间的连接良好，并且接地线与屏蔽线分开。
确保信号转换器的显示面板方向符合阅读要求，如有需要，可以将面板旋转90度。
确保信号转换器的端盖紧固，并且涂有油脂。
2. 分体型流量计选择合适的安装位置，避免强烈的振动、温度变化和电磁干扰。
确保传感器两端的管道与水平面垂直，并且管道内无气泡或杂质。
确保传感器与管道之间的法兰连接牢固，并且密封垫片完好无损。
确保传感器与接地环或接地电极之间的连接良好，并且接地线与屏蔽线分开。
使用科隆公司提供的双层或三层屏蔽信号电缆和励磁电流电缆连接信号转换器和传感器，并且按照正确的颜色编码和端子编号进行接线。
确保信号电缆和励磁电流电缆敷设稳固，并且避免过度弯曲或拉伸。
确保信号转换器的显示面板方向符合阅读要求，如有需要，可以将面板旋转90度。
确保信号转换器的端盖紧固，并且涂有油脂。
三、电气连接1. 电源连接注意仪表铭牌上的数据，电源电压和频率范围（50-60 Hz）。
供电的保护接地PE必须连接到信号转换器壳体中的U型端子上。
使用合适的熔断保护（IN≤16A）和切断装置（开关，断路器）。
按照正确的颜色编码和端子编号进行接线，并且遵循VDE0110和IEC 664标准规定的净空距和间隙要求。
2. 输出/输入连接注意仪表铭牌上的数据，输出/输入的类型和参数范围。
使用合适的屏蔽电缆，并且避免与电源线或其它干扰源并行敷设。
屏蔽层的连接：内层用填充线连接到正常的连接端子，外层用金属箔或编织线连接到信号转换器壳体中的U型端子。
按照正确的颜色编码和端子编号进行接线，并且遵循VDE0110和IEC 664标准规定的净空距和间隙要求。
科隆德国KROHNE电磁流量计介绍上海维特锐专业采购德国、法国、意大利等欧盟国家及日本的工控产品、备品备件。
1、我们专业采购欧洲备件，可以为您供给供给原装产品！2、不易找寻品牌、小金额，我们同样为您采购！3、只要是欧盟国家的产品，我们可以为您询价并采购！科隆德国KROHNE电磁流量计介绍德国KROHNE科隆电磁流量计OPTIFLUX2300W（可选C+F+R）科隆高精度自诊断电磁流量计适用于全部过程的专业产品，法兰连接型传感器，耐化学腐蚀．抗真空，介质的*高温度可达到180度．由于将技术与用户友好的结合，很多行业受益于：在食品和饮料行业，果汁、牛奶和酒花须在卫生的条件下进行混合，加料和灌装。
在化工和造纸行业，我们的设备处理酸，碱，糊状物，淤泥和其他腐蚀性介质，而在有色金属和矿业，高固体含量的介质（如矿浆）每天都冲刷着科隆的仪表。
科隆德国KROHNE电磁流量计介绍科隆电磁流量计的工作原理是基于法拉第电磁感应定律。
当导电金属杆以肯定速度做垂直于磁力线方向的运动，即会产生感应电压。
假如磁场强度为B，金属杆长度为L，速度为v，在科隆电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。
当有导电介质流过时，则会产生感应电压。
管道内部的两个电极测量产生的感应电压。
测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。
特点:一台转换器适合全部测量任务，在规划，采购，储存和培训时体现成本优势每个行业都有广泛的转换器选择。
自诊断功能（应用诊断和设备诊断，超规测试）甚至超过了NAMUR的要求由于新的虚拟参考功能，不再需要接地电极和昂贵的接地环牢靠的测量，不受流体的影响低电导率在介质快速变化，pH值跳动，高固体含量和脉动流的情况下也有高应用精度全部科隆的电磁流量计都经过直接体积对比的湿法校准，可供给耐磨和耐腐蚀的高性能陶瓷内衬空管无阻流件，适合CIP（在线清洁）和SIP（在线消毒）免维护标定认证源于标准表公称直径从DN2.5到DN3000安装快速，操作简便优异的长期稳定性零点稳定性与介质特性的变化无关无需前后直管段科隆德国KROHNE电磁流量计介绍转换器在电磁流量测量过程中不是决议测量值再现性的因素。

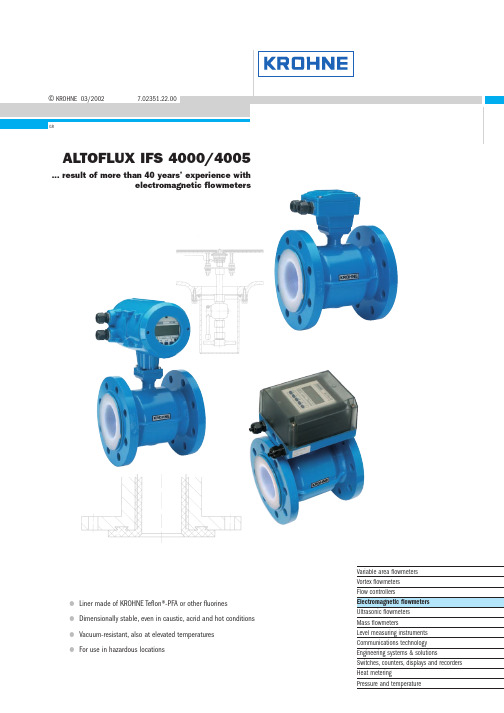

ALTOFLUX IFS 4000/4005... result of more than 40 years’ experience withelectromagnetic flowmetersG Liner made of KROHNE Teflon®-PFA or other fluorines G Dimensionally stable,even in caustic,acrid and hot conditions G Vacuum-resistant,also at elevated temperatures GFor use in hazardous locationsVariable area flowmeters Vortex flowmetersUltrasonic flowmeters Mass flowmetersLevel measuring instruments Communications technology Engineering systems & solutionsSwitches,counters,displays and recorders Heat meteringPressure and temperatureALTOFLUX IFS 4000 / 4005flowmeters measure the volumetric flowrateof electrically conductive liquids,acids,alkaline solutions,pastes and slurries,alsowith very high solids content.No additional electrodegaskets requiredCan be operated together with all KROHNE signal convertersof integral or remote designFitting length also in conformity with ISO 13 359For use in hazardous locationsField replaceable electrodes WEfor meter sizes ≥DN 350 and ≥14”.If the properties of the process product are not known in the project phase,it is advisable to use replaceable electrodes particularly where larger meter sizes are involved.The electrodes can be removed at system operating pressure for efficient cleaning of their surface.FM ApprovalsThe IFS 4000 F primary heads are FM approved:Div 1:EXP-IS /1 / 1 / BCD DIP-IS /II,III /1 / EFGJ.I.No.5Y8A1.AX Div.2:NI / I / 2 /ABCD S /II /2 /FG Hazardous-duty (Ex) versions ALTOFLUX IFS 4000Meter sizecompact unitsseparate units Anlagen KEMA 01 ATEX 2200 X KEMA 01 ATEX 2063 X Ex II GDEx II GDT 85 ...140 °C (185 ...284 °F)T 85 ...180 °C (185 ...356 °F)IFM 4080 K - EEx IFM 4080 K / i-EEx IFS 4000 F - EEx combined with Increased safetyOutputs intrinsic safety signal converter ...DN 10 - 20EEx dme [ib] IIC T6...T3EEx dme [ib] [ia] IIC T6...T3EEx me [ib] IIC T6...T3GIFC 090 F-EEx 3/8" - 3/4"KEMA 01 ATEX 2234Outputs inincreased safety DN 25 - 150EEx d [ib] IIC T6...T3EEx d [ib] [ia] IIC T6...T3EEx de [ib] IIC T6...T3EEx de [ib] IIC T61" - 6"EEx de [ib] IIC T6...T3EEx de [ib] [ia] IIC T6...T3GIFC 090 F/i-EEx KEMA 01 ATEX 2234DN 200 - 300EEx dq [ib] IIC T6...T3EEx dq [ib] [ia] IIC T6...T3EEx qe [ib] IIC T6...T3Outputs intrinsic safety 8"-12"EEx dqe [ib] IIC T6...T3EEx dqe [ib] [ia] IIC T6...T3EEx de [ib] [ia] IIC T6GIFC 110 F-EEx DN 350-1600EEx de [ib] IIC T6...T3EEx de [ib] [ia] IIC T6...T3ATEX from Oct.200214" - 64"outside of EEx area [EEx ib] IICDN 350 - 2000EEx e [ib] IIC T6...T3GIFC 210 E-EEx 14" - 80"PTB 00 ATEX 2026 X outside of EEx area [EEx ib] IICtheir construction rests solely with the purchaser.Technical dataMeter sizesIntegral systems DN10 – 1600 and 3/8”– 64”IFS 4000 F (remote unit)DN10 – 3000 and 3/8”– 120”IFS 4005 F (remote unit)DN50 – 3000 and 2”– 120”Pipe flangesto DIN 2501 (= BS 4504)DN10 – 50 and DN80 / PN40DN65 and DN100 – 150 / PN16DN200 – 1000 / PN10DN1100 – 2000 / PN6DN2200 – 3000 / PN2.5to ANSI B 16.53/8”– 24”/ Class 150lb / RFto AWWA14’’– 120’’/ Class B or D / FFElectrical conductivity≥5µS/cm,≥20µS/cm for demineralized cold water Temperatures Ambient temperature Process temperatureIntegral systems– 25 to +60°C– 25 to ≤+60°C– 13 to + 140°F– 13 to ≤+ 140°F– 25 to + 140°C– 25 to ≤+ 140°C*(Ex max.150°C)– 13 to + 104°F– 13 to ≤+ 284°F*(Ex max.302°F)IFS 4000 F (remote)– 25 to +60°C– 25 to ≤+ 180°C*– 13 to + 140°F– 13 to ≤+ 356°F*IFS 4005 F (remote)DN50/2”– 25 to +60°C– 60 to ≤+ 100°C*– 13 to + 140°F– 76 to ≤+ 212°F*≥DN65/≥21/2”– 25 to +60°C– 60 to ≤+ 120°C*– 13 to + 140°F– 76 to ≤+ 248°F** dependent on liner,flange standard,etc.Max.allowable operating data Process temperature,operating pressureand vacuum load for the liner,refer to Page 8 “Limits”Insulation class of field coilsIntegral systemsDN10 –300 / 3/8”– 6’’H / ≤140°C / ≤284°F process temperatureDN350 – 1600 / 14’’– 64’’ E / ≤120°C / ≤248°F process temperature,(option H / ≤140°C / ≤284°F)IFS 4000 F (remote)DN10 –300 / 3/8”– 6’’H / ≤180°C / ≤356°F process temperatureDN350 – 3000 / 14’’– 120’’ E / ≤120°C / ≤248°F process temperature,(with option H / ≤180°C / ≤356°F)Power supply for field coilsIFS 4000 F (seperate) and all integral units max.60V from signal converterIFS 4005 F (seperate)max.250V from SC150 F signal converterElectrode designDN10 – 3000 / 3/8”– 120’’flat elliptical electrodes,solidly fitted,surface-polishedOption DN350 – 3000 / 14’’– 120’’field-replaceable electrodes WEProtection category (EN 60 529 / IEC 529)Standard IP67,equivalent to NEMA 6(with field replaceable electrodes WE: IP65,equivalent to NEMA 4/4X) Option IP68,equivalent to NEMA 6Grounding rings available as an optionMaterialsMeasuring tube austenitic steelLiner StandardDN 10 –20 / 3/8”– 3/4”Teflon®-PTFEDN 25 –150 / 1’’–6’’Teflon®-PFA (reinforced with stainless steel mesh)DN200 –600 / 8’’– 24’’Tefzel (gaskets of electrodes: KALREZ,option Viton)DN700 – 2000 / 24’’– 80’’FEPOptionDN200 – 600 / 8’’–24’’Teflon®-PTFE DN200 – 1200 / 8’’–48’’soft rubber DN200 – 1800 / 8’’–72’’Irathane DN200 – 3000 / 8’’– 120’’Neoprene≥DN200 / ≥8’’others on requestElectrodes Standard Hastelloy C4Optionstainless steel 1.4571 or SS 316 Ti,Hastelloy B2,titanium,tantalum,platinum,platinum-iridium,others on request Field replaceable WEstainless steel 1.4571 or SS 316 Ti Connecting flanges*DIN: DN10 – 50,DN80 (3/8”– 2’’,3’’)steel 1.0402 (C 22) or AISI C 1020DN65,≥DN100 (≥4’’)steel 1.0501 (RST 37.2) or AISI C 1035ANSIsteel ASTM A 105 NHousing*DN10 – 40 / 3/8”–11/2”GTW-S 30 (malleable cast iron)≥DN50 / ≥2’’sheet steel Terminal box*IFS 4000 F / 4005 F (remote)die-cast aluminiumGrounding rings (option)stainless steel 1.4571 or SS 316 Ti* with polyurethane coatingGrounding ringsFor process flow measurement reasons the product must be grounded.Such as grounding system is lacking in pipes upstream anddownstream of the primary head which feature a corrosion-resistant internal coating or liner,or are made entirely of plastics material.In such cases,grounding rings must be fitted on both sides of the primary head.Grounding ring No.13mm/0.10’’thick (tantalum: 0.5mm/0.02’’thick)Protective ring No.23mm/0.10’’thick for Teflon®-PTFE liner.On primary heads with Teflon®-PTFE liner,protective rings No.2 prevent damage to the flanges during transportation and installation.These rings can also be used as grounding rings.Grounding ring No.3with cylindrical neck 3mm/0.10’’thick30mm/1.25’’long for DN10–300 and 3/8”–12”100mm/3.95’’long for ≥DN350 and ≥14”Where abrasive liquids are concerned,grounding rings No.3 with cylin-drical neck should be used for the inlet side of the primary head toG Dimension “a”without flange gaskets:not included with flowmeter,to be provided by customer.G rathane liner ≥DN350 / ≥14’’; thickness > 12 mm:nominal size of flanges greater than nominal size of measuring tube,see tableG Meter size 3/8’’: flange connection 1/2’’Dimensions and weightsPLEASE NOTE !The total dimension for the height is obtained from dimension b(see table) plus the height of the terminal box or the signal converter,see drawings.The total weight is made up of the weight of the signal converter(see table) plus the weight of the terminal box or signal converter,see below.Flange connectionsto ...Dimensionsin mm (inches)DIN 2501DN10- 300PN40,16,10see table(= BS 4504)DN350-1000PN10see tableDN350-1000PN25see table,dimension“a standard”+ 200mm≥DN1200PN6,2.5information suppliedon requestANSI B16.53/8’’-24’’150lb / RF see table≥300 lb / RF dimensions suppliedon requestAWWA≥14’’Class B,D /FF dimensions suppliedon requestWeight approx.0.5 kg (1.1 lb)Weight approx.1.6 kg (3.6 lb)Weight approx.2.3 kg (5.1 lb)Terminal boxIFC090 K signal converterDN 10 – 40 / 3/8’’– 11/2’’DN 50 – 300 / 2’’– 12’’DN 350 – 1000 / 14’’– 24’’Dimensions ≥DN 1200 / ≥28’’on requestTolerance details for fitting length dimensions “a”Standard≤DN 300 / ≤12’’:±0.5%,min.±1mm / ±0.04’’≥DN 350 / ≥14’’:±0.5%to ISO DIS 13 359≤DN 200 /≤8’’:+0/-3≥DN 250 / ≥10’’:+0/-5a cd i a .Da71bc1d i a .Da bcd i a .DFlange size for Irathane liners,thickness > 12 mm / > 0.50’’Nominal diameter of measuring tube Flange size DN in mm in inchesDN 350DN 4001416DN 400,500DN 50014,1620DN 500,550DN 60020,2224DN 600,650DN 70024,2628DN 700,750DN 80028,3032DN 800,850DN 90032,3436DN 900,950DN 100036,3840DN 1000DN 12004048LimitsPLEASE NOTE!G The limits specified in the table for process temperature and operatingpressure make allowance for the tube liner and the flange standard.Refer also to footnotes 1) to 4).G Refer to certificates of conformity for max.allowable operating data forhazardous-duty versions,provided only with hazardous-duty equipment.G Abbreviations used:DIN= DIN 2501 (= BS4504)ANSI= ANSI B 16.5AWWA= AWWAAPI= API 6 BXLimits for Teflon®-PFA,Teflon®-PTFE and TefzelLiner Flange Max.operating pressure in bar (psig) at a process temperature of ....Standard Nominal Pressure≤40°C≤60°C≤70°C≤90°C≤100°C≤120°C≤140°C≤180°C diameter rating/(≤105°F)(≤140°F)(≤158°F)(≤195°F)(≤210°F)(≤250°F)(≤285°F)(≤355°F) Class1)1) 2) 3)1) 2) 3)PFA DIN DN25-50,DN80PN4040.0(580)40(580)40(580)40(580)40(580)40(580)40(580)40(580) DN65,DN 100-150PN1616(232)16(232)16(232)16(232)16(232)16(232)16(232)16(232)ANSI B16.51”,11/2”,2”,3”,4”,6”,150 lb19.6(284)19.0(275)18.7(271)18.1(262)17.7(256)17.0(246)16.2(235)14.7(213) 300lb on requestPTFE DIN DN10-20PN4040(580)40(580)40(580)40(580)40(580)40(580)40(580)40(580) DN200-500PN1010(145)10(145)10(145)10(145)10(145)10(145)10(145)10(150)DN600PN1010(145)10(145)10(145)10(145)10(145)10(145)9.7(140)9.3(134)ANSI3/8”-3/4”,11/4”,21/2”,5”150lb19.6(284)19.0(275)18.7(271)18.1(262)17.7(256)17.0(246)16.2(235)14.7(213) B16.5300lb on requestPTFE,ANSI B16.58”150lb19.6(284)19.0(275)18.7(271)18.0(261)17.7(256)16.9(246)16.2(235)14.7(213) Tefzel300lb32.1(465)32.1(465)31.7(459)30.4(440)29.7(430)28.5(413)26.7(387)25.5(369) 10”150lb19.6(284)19.0(275)18.7(271)18.0(261)17.7(256)16.9(246)16.2(235)14.7(213) 300lb23.6(342)23.4(339)22.9(332)22.0(319)21.6(313)20.7(300)20.0(290)18.6(269) 12”150-300lb19.6(284)19.0(275)18.7(271)18.0(261)17.7(256)16.9(246)16.2(235)14.7(213)14”150-300lb17.8(258)17.6(255)17.3(250)16.6 (240)16.3(236)15.6(226)15.6(219)14.0(203)16”150-300lb15.6(226)15.4(223)15.1(219)14.5(210)14.2(205)13.7(198)13.2(191)12.2(177)18”150-300lb13.8(200)13.7(198)13.4(194)12.9(187)12.6(182)12.1(175)11.7(169)10.8(156)20”150-300lb12.4(179)12.3(178)12.0(174)11.6(168)11.3(163)10.9(158)10.5(152)9.7(140)22”150-300lb11.2(162)11.2(162)10.9(158)10.5(152)10.3(149)10.0(145)9.5(137)8.8(127)24”150-300lb14.2(205)14.1(204)13.8(200)13.3(192)13.0(188)12.5(181)12.0(174)11.2(162) Tefzel DIN DN 200-600PN10 4)10(145)10(145)10(145)10(145)10(145)10(145)––1)with insulation class E of the field coils,the maximum process temperature allowable is 120°C (250°F).2)Max.process temperature 140°C (285°F) for the integral flowmeters.Ambient temperature max.40°C (105°F).3)Max.process temperature 120°C (248°F) for the flowmeters with Tefzel liner.4)Higher pressure rating on request.KROHNE is able to supply electromagnetic flowmeters up to 1500bar (20000psig) and more.Limits for FEP,soft rubber,Irathane and NeopreneFlange Max.operating pressure in bar (psig)at a process temperature of ....Standard Meter size/Pressure/Soft rubber Neoprene Irathane FEP Nom.dia.rating/Class≤40°C(≤105°F)≤60°C(≤140°F)≤70°C(≤158°F)≤100°C(≤210°F)DIN DN200-1000PN1010(150)10(150)10(150)PN16-150016-64(150-920)5)16-100(150-1450)5)16-1500(150-20000)5)≥DN1100PN2.5-6 2.5-6(37-90)5) 2.5-6(37-90)5) 2.5-6(37-90)5)ANSI8”-40”150lb≤19.6(≤284)6)≤19.0(≤275)6)≤18.7(≤271)6)300lb≤50.8(≤737)6)≤49.2(≤714)6)≤48.4(≤702)6)on request600lb≤64.0(≤920)≤100.0(≤1450)≤100.0(≤1450)AWWA≥14”B6(90)6(90)6(90)D10(150)10(150)10(150)API≥8”20000psig––≤1500(≤20000)5)dependent on flange pressure rating6)dependent on process temperatureVacuum loadLiner Meter size / Nom.dia.Max.operating pressure in mbar abs.(psia)at a process temperature of ....DN inches≤40°C≤60°C≤70°C≤90°C≤100°C≤120°C≤140°C≤180°Cmm(≤105°F)(≤140°F)(≤158°F)(≤195°F)(≤210°F)(≤250°F)(≤285°F)(≤355°F) PFAPTFETefzelSoft rubberIrathaneNeopreneFEPDN25-1501”-6”0(0)0(0)0(0)0(0)0(0)0(0)0(0)0(0)DN10-203/8”-3/4”0(0)0(0)0(0)0(0)0(0)500(7.3)750(9.7)1000(15.0) DN200-3008”-12”500(7.3)750(9.7)1000(15.0)1000(15.0)1000(15.0)1000(15.0)1000(15.0)1000(15.0) DN350-60014”-24”800(11.2)1000(15.0)1000(15.0)1000(15.0)1000(15.0)1000(15.0)1000(15.0)1000(15.0) DN200-6008”-12”100(1.5)100(1.5)100(1.5)100(1.5)100(1.5)100(1.5)––DN200-3008”-12”500(7.3)–––––––DN350-120014”-48”600(8.7)–––––––DN200-18008”-72”500(7.3)–––––––DN200-3008”-12”400(5.6)400(5.6)––––––DN350-300014”-120”600(8.7)600(8.7)––––––DN200-20008”-80”on requestTeflon®is a registered trademark of Du Pont.Ordering CodeALTOFLUX 4000/4005。

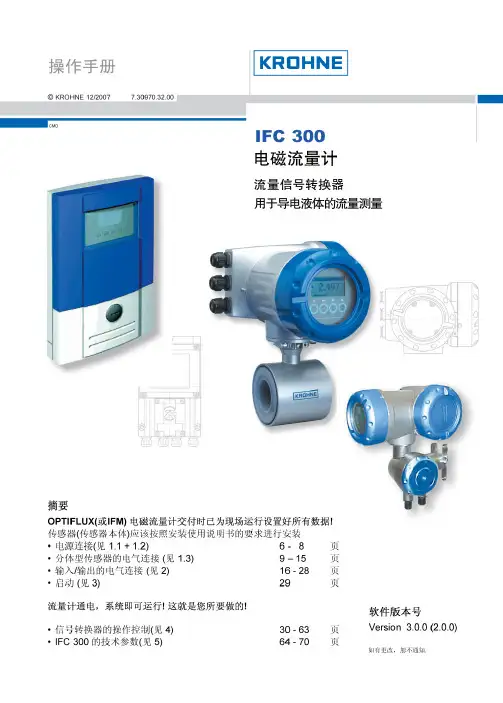

科隆电磁流量计300说明书 IFC300==========================一、概述二、安装2.1 安装形式IFC300有四种安装形式可供选择：一体型：信号转换器直接安装在传感器上，合用于非危（wei）险区域。
分体型：信号转换器安装在现场型外壳中，通过励磁和信号电缆与传感器连接，合用于危（wei）险区域。
墙挂型：信号转换器安装在墙挂型外壳中，通过励磁和信号电缆与传感器连接，合用于非危（wei）险区域。
架装型：信号转换器安装在19英寸机架内，通过励磁和信号电缆与传感器连接，合用于非危（wei）险区域。
2.2 安装位置和注意事项请按照本说明书和传感器说明书的要求进行安装，遵守相关的国家标准、安全规范和事故处理规程。
请确保仪表铭牌上的型号、参数和GK/GKL常数与您订购的一致，并与传感器相匹配。
请避免将仪表安装在直射阳光、强烈振动或者高温高湿的环境中，必要时采取遮阳、冷却或者防潮措施。
请确保仪表和传感器的良好接地，并避免接地回路中产生干扰或者电位差。
请在通电前检查仪表的外壳、端子盒和接线端子是否完好无损，并拧紧所有螺丝。
三、操作3.1 操作界面IFC300的操作界面由显示器、操作按键和HART接口组成。
显示器可以显示测量值、状态信息、菜单选项等内容。
操作按键可以用于浏览菜单、修改参数、复位计数器等功能。
HART接口可以用于与上位系统进行通讯。
3.2 操作按键IFC300有四个操作按键，分别为：上箭头键：用于向上浏览菜单或者增加数值。
下箭头键：用于向下浏览菜单或者减少数值。
确认键：用于确认选择或者修改的参数或者功能。
返回键：用于返回上一级菜单或者取销修改。
3.3 编程框图IFC300的编程框图如下：3.4 可设定的功能IFC300提供了多种可设定的功能，包括：测量单位：可以选择流速、体积流量或者质量流量的单位，如m/s、m³/h、kg/h等。
量程：可以设置仪表的满量程值，与传感器口径和流速范围相匹配。
Anlagen Export GmbHKANEX电磁流量计 Profiflux IFS 5000•适用于在非常困难的工作条件下要求相当高的测量能力的所有应用•无法兰版本•不锈钢外壳•IP 67 防护等级相当于NEMA 6科隆公司 KROHNE 的标准系统 IFM 5000 对于您的特定的应用将是正确的电磁流量计,它的正确在于它的流量计量和它的经济性两方面 .技术数据电导性DN 2.5, 1/10”DN 4 - 100, 1/8to 4”≥ 10µS/cm ≥ 20µS/cm 对于祛除了矿物的冷水≥ 5µS/cm ≥20µS/cm 对于祛除了矿物的冷水温度一体化系统IFS 5000 F (分离式:标准Eex 版本标准EEx 版本环境温度到℃ (-13 到 +140°F-25到 +40°C (-13 到 +104°F-25到 +60℃ (-13 到 +140°F-25到 +40℃ (-13 到 +104°F-25 到 +60℃ (-13 到 +140°F-25到 +60℃ (-13到 +140°F-25到 +40℃ (-13 到 +104°F过程温度到℃ (-76 到 +140°F-60 到 +140℃ (-76 到 +284°F-20 到 + 60℃ (- 4 到 +140°F-20 到 + 140℃ (- 4 到 +284°F-60 到 +180℃ (-76 到 +356°F-20 到 + 60℃ (- 4 到 +140°F-20 到 +150℃ (- 4 到 +302°F温度变化温度上升温度下降在 10 分钟:对于突然变化:在 10 分钟;对于突然变化:DN 2.5 到15/1/101/2”∆ 150 302F ∆ 120℃或248°F ∆ 120℃或248°F ∆ 90℃或194°FDN 25 -100/1 - 4”∆ 150 302F ∆ 120℃或248°F ∆ 100℃或212°F ∆ 80℃或176°F最大操作压力 (在介质温度≤ 180℃/356°F 时DN 2.5 - 80DN 1001/10到4”1/10到3”4”40 bar 或 580 psig16 bar 或 230 psig (可选 25 bar/360 psig16 bar 或 230 psig, 对于 150 lb 管道法兰40 bar 或 580 psig, 对于 300 lb 管道法兰 (可选25 bar 或 360 psig, 对于 300 lb 管道法兰 (可选真空负载0 mbar abs. 或 0 psia 磁场线圈绝缘等级H 电极设计焊接电极磁场线圈电源Max. 60 V 来自信号转换器防护等级 (IEC 529 / EN 60 529IP 67, 相当于 NEMA 6议题内容更改恕不通知.© 版权归 Krohne Messtechnik GmbH & Co. KG04/99 V 1.1, 第 2页, Profiflux材料测量管三氧化二铝陶瓷, 99.7% Al 2 O 3电极 DN 2.5 - 15, 1/10 -1/2”DN 25 - 100, 1- 4”合金陶瓷铂Housing- 1/2DN 25 - 100, 1- 4”不锈钢 1.4462/Duplex不锈钢 1.4301 或 SS 304 -AISI 接线端子盒铸铝, 具有聚酰胺酯磨光接地环不锈钢 1.4571 or SS 316 Ti - AISI, 其他的根据用户要求在一次头之间和接地环的垫圈DN 2.5 - 15, 1/10- 1/2”D N 25 - 100, 1- 4”Vton O-圈, 可选 EPDM 或 KalrezGylon 3500 (beige 垫圈(应用范围与 PTFE 相似可选 Chemotherm (prphite 垫圈在一次头或接地环与管道法兰之间的垫圈(DN25 - 100, 1- 4 Gylon 3500 (beige 垫圈(应用范围与 PTFE 相似可选 Chemotherm (prphite 垫圈Centering material DN 2.5 - 15, 1/10- 1”DN 40 - 100 , 1- 4”EPDM 圈橡皮套螺杆镀锌钢,作为可选不锈钢 1.4301 or SS 304 - AISI 危险任务 (Ex 版本欧洲标准IFS 5000-EEx 一次头是符合欧洲标准的认证: EEx em ib IIC T3-T6, KEMA No.91.C.9694X.IFM 5080 K-EEx 一体化流量计是符合欧洲标准的认证: EEx dme ib IIC T3-T6, KEMA No. 92.C.7162X.以下的具有完整的缓冲器级的鉴定过的信号转换器适用于分离式一次头:IFC 090 F-Ex 具有圆形外壳的信号转换器适用于危险区域, EEx d or de [ib] II C T6.IFC 110 F-Ex 信号转换器 (场地外壳适用于危险区域外, [EEx ib] II C.有关信号转换器的附加信息在相关的数据表中提供.FM 认证IFS 5000 F 一次头经 FM 认证:IFM 5080 K 一体化流量计是经 FM 认证:Div 2:NI / I / 2 / ABCD Div 2:NI / I / 2 / ABCDS / II / 2 / FG S / II / 2 / FG S / III / 2S / III / 2J.I. No. 4X7A4.AXJ.I. No. 4X7A.AX对于分区 1 X 1000 F 一次头认证Div 1:S / I, II, III / 1 / BCDEG J.I. NO.1K0AZFM 认证对于 IFC 110 和 IFC 090 信号转换器暂无.有关信号转换器的附加信息在相关的数据表中提供.。
OPTIFLUX 系列及其它技术数据表电磁流量计OPTIFLUX 1300 / 2300 / 4300 / 5300 / 6300 电磁流量计，拥有强大的自诊断功能，有各种安装接口，有各种衬里和电极材料，最高精度可达0.15%，重复性0.06% OPTIFLUX 2100 / 4100 电磁流量计（IFM 4080 升级换代产品，有自诊断功能）K300 一体型电磁流量计/ K 450K + F 电磁流量计高压电磁流量计科隆电磁流量计经济型K 300（一体型）模拟量K 450（一体或分体型）模拟量（带显示）特殊型OPTIFLUX 4040 C 两线制TIDALFLUX 4110 PF 非满管BATCHFLUX 5015 C 灌装式卫生型常用型W FOPTIFLUX 6300 C1. 性能简介1- 52. 常用产品2.1 OPTIFLUX 2300 / 4300 电磁流量计62.1 .1I FC 300 信号转换器6- 162.2 OPTIFLUX 2100 / 4100 电磁流量计172.2 .1I FC 100 信号转换器17- 2021- 22232425263. 经济型30- 313 .2K450K + F 电磁流量计32- 334. 选型与安装4.1传感器口径选择34- 354 .2电极形式 / 材料选择364.3衬里材料的选择374.4传感器在管线上的安装38- 416. 原理及标定证书442.3 OPTIFLUX 2000/4000传感器2.4 IFS / 4000-HP 高压传感器2.5 IFM 3100K +F 电磁流量计2.6 OPTIFLUX 1300夹持型电磁流量计2.7 OPTIFLUX 5300 S W 陶瓷型夹持式电磁流量计2.7.1 OPTIFLUX 5300 FL 法兰型272.8 OPTIFLUX 6300 卫生接口型电磁流量计28- 293.1 K 300 一体型电磁流量计5. 产品选型编码42- 431. 性能简介OPTIFLUX 2300 / 4300 W（可选 C + F + R）DN 10 ~ 3000OPTIFLUX （一体）（墙挂分体）2100 / 4100 C + W DN 10 ~ 1200详细数据见P 6详细数据见P 17OPTI FLUX 2000（橡胶）/ OPTI FLUX 4000（四氟、PFA ）+ / -0.3%±1mm / s （取决于传感器）OPTI FLUX 2000（橡胶）/ OPTI FLUX 4000（四氟、PFA ）0.2% - 0.3%（液体中最多含30% 的固体成份）IFM 3100 / 3300 C + W1. 性能简介仪表性能同OPTIFLUX4100，传感器见M 900，见P 24K 300DN 10 ~ 300K 300≤1%详细数据见P 30DN 50 ~ 300M 900+ / -0.3% ±1mm / s（取决于传感器）K 4501. 性能简介DN 10 ~ 450 IFS4000≤0.5%DN 10 ~ 150 OPTIFLUX 1300 OPTIFLUX 10000.3%1. 性能简介OPTIFLUX 5300OPTIFLUX 63001. 性能简介OPTIFLUX 4040TIDALFLUX 4110 PFIFC 300 信号转换器1 图形显示器，背光（白）2 第1 行和第2 行用于显示不同的测量变量，大字体格式显示时只显示一个变量3 第三行显示条形图4 光感应键，无需打开盖就可操作信号转换器5 蓝色条显示：·测量模式时显示仪表位号·设置模式时显示菜单/ 功能名称6 X 指示有键按动7 指示红外线输出工作，此时4 光感应键失效8 连接KROHNE GDC 总线的插座9 光电感应接口，用于无线传送数据（输入/ 输出）IFC 300 显示 / 操作和调整键IFC 300 C 和IFC 300 F 的o 显示器可以隔90旋转2.1 IFC 300 信号转换器2.1 IFC 300 信号转换器使用特点·工厂设置（有二个记忆芯片，一个在机内，另一个在机芯外的底板上）·可以存储3组设定数据，factrory settings 为工厂设定数据用户不能更改（传感器的GK 值、满量程、零点、线圈阻值、温度等）机外底板上的记忆芯片机内记忆芯片·更换转换器时无需设置数据，直接从机芯外的底板上取出工厂设定数据。
诊断功能标准满足并超过VDI / NAMUR / WIB 2650信息显示器输出信息，也可通过HART 或总线接口。
精度和功能监测μP 微处理器和存储器、励磁电流、过载限值电子仪表温度、信号处理的精度、信号电缆和励磁电缆的短路与开路、电流输出的负载与回路开路。
应用监视安装的正确性（流态，前后置直管段）监测：测量管空管（非满管），电导率太低，电极回路短路，电极被绝缘或腐蚀，气泡（气穴现象），固体，励磁线圈温度，衬里损坏。
如果任何参数超出范围，仪器能迅速发出警告，并可通过HART 和PACTWARE 打印出检验结果。
简化了对流量计定期检验。
可用于贸易计量应用的标准流量计集成了贸易计量所需用的精度检查和安全特征尺寸和重量具体情况可向科隆公司咨询信号转换器和传感器之间电缆的最大长度对下列表格、图标和连接图中的缩写解释A 信号电缆A / DS 300 型，双层屏蔽，最大长度见图B 信号电缆B / BTS 300 型，三层屏蔽，最大长度见图C 励磁电缆，截面积和长度σ过程液体的导电率传感器OPTIFLUX 1000 F OPTIFLUX 2000 F OPTIFLUX 4000FOPTIFLUX 5000 FOPTIFLUX 6000 F仪表口径DN mm英寸10 - 15025 - 150200 - 30002.5 - 610 - 150200 - 10002.54 - 1525 - 100150 - 2502.5 - 1525 - 150- 61 - 68 - 120-- 68 - 40-1 - 4 6 - 10-1 - 6最小导电率μS / cm52020101110511101信号电缆的曲线A B DS 300BTS 300A1A1A2-A1A2--A1A2-A1B2B3B4B1B3B4B1B2B3B4B1B31000100101 10 100 1000 10000电导率[μS / cm]最大长度[m ]B4 B3 B2 A2 A1B1信号电缆长度接线图电源和传感器的连接图（Ⅰ和Ⅱ）·括弧中的数字是指屏蔽线中的内外屏蔽层线。
·电气连接符合VDE 0100“线电压1000 以下大电流安装操作规程”。
·电源12-24 V DC ：带有隔离安全特低电压功能，符合VDE 0100 / VDE 0106 和/或IEC 364 / IEC 365，或等同国家标准。
·应用于危险区域要考虑特殊的电气连接规程，（见另附的说明书）。
·端子4 / 40：专用于4 个电极的传感器（特殊型）·PE = 保护接地FE = 功能接地信号电缆A / DS 300 型功耗对于AC = 22 VA 对于DC = 12 W300 W 壳体内300 W 内不需A 外层的- 230 V （-15% / + 10%）- 24 V（-25% / + 30%）传感器·IFC 300 F 有分别独立的端子腔体用于连接电源、传感器和输出与输入。
电源端子腔体上有带铰链的盖板，用以保护人身安全。
·信号电缆A 和B 两个屏蔽端子（内层1 /外层6）都要连接到信号转换器和传感器的接线盒端子内。
·传感器和信号转换器外壳之间应当没有电位差！·IFC 300 W 有分别独立的端子腔体用于连接电源、传感器和输出与输入。
电源端子腔体上带有铰链的盖板，用以保护人身安全。
·信号电缆A 和B 的屏蔽只在传感器端连接！传感器和信号转换器外壳之间应当没有电位差！信号电缆B / BTS 300型功耗对于AC = 22 VA 对于DC = 12 W- 230 V（-15% / + 10%）- 24 V（-25% / + 30%）传感器300 W 壳体内300 W 内不需B 外层的对于 IFC 300 F：对于IFC 300 W：基本 I / O 连接图 1 - 5模块化I / O 和总线型I / O 连接图6-15X代表端子A，B，C 或D，跟IFC 300的型号有关。
HART 连接图16 - 17OPTIFLUX 4300，精度表示为：DN 10 - 1600，测量值的0.2% + 1 mm / s ，见图中（2）曲线> DN 1600，测量值的0.3% + 2 mm / s ，见图中（3）曲线产品精度表测量误差曲线OPTIFLUX 电磁流量计53006300DN[mm]10 - 100150 - 25010 - 160010 - 15010 - 1502.5 - 6> 1600DN[inch]-4''-10''-64''-6''-6''> 64''3/8''6''1/101/40.15% of MV + 1 MM / S 0.2% of MV + 1 MM / S 0.2% of MV + 1 MM / S0.3% of MV + 1 MM / S 12232300 / 430013004300 / 5300 / 63002300 / 43003/8''3/8''3/8''''''IFC 100 C + W 信号转换器尽管IFC 100 的外观看上去与它的“大哥”IFC 300 有些不同，但它却具备IFC 300 的许多功能。
诊断功能、电导率测量和简便的菜单导引。
流量转换器家族的这一最新型号还有许多已经很成熟的功能：在状态条中发出状态信息的信号测量位置编号，仅在先给出了该编号的情况下方可显示指示按下了一个按键用于显示不同测量值的第1和第2个显示行，（此处仅较大显示一个测量值）操作按键的符号GDC 总线的接口（并非所有转换器版本都具备）红外线传感器（并非所有转换器版本都具备）操作按键（说明请参见下列表格）第3显示行（此处为棒状图）显示和操作输入元件多种电源版本（AC 、DC 、AC / DC ）HART 为标准配置有防爆式结构形式可供选用快速简易的安装和操作自诊断功能高速信号转换系统输出的连接图示电气符号描述墙挂式尺寸和重量（单位为mm 和kg ）o 一体型45版本尺寸和重量（单位为mm 和kg ）o一体型0版本技术数据IFC 100 转换器的安装尺寸和重量（单位为mm 和kg ）磁场电流电缆引入口连接磁场电流电缆的屏蔽磁场电流电缆引入口信号导线内屏蔽（10）的多股排状（1）信号电缆引入口（2）信号电缆引入口（3）外屏蔽（60）的多股排状线（S ）接线端子分配输出的电气连接电源接线端子13567891234567892.2.1 IFC 100 信号转换器2.2.1 IFC 100 信号转换器接线图信号和磁场电流电缆的接线图精度信号转换器中接信号电缆和励磁电流电缆的电气接线盒信号电缆A 励磁励磁电缆C传感器中电器接线盒1234参比条件介质：水o o 温度：20C / 68F 压加：1 bar / 14.5 psi 进口直管段：≥5 DNX[m / s]：流速Y[%]：实际测量值的偏差（mv ）2.2.1 IFC 100 信号转换器常用规格2.3 OPTIFLUX 2000 / 4000 电磁流量传感器OPTIFLUX 2000（橡胶衬里）/OPTIFLUX 4000（四氟、PFA、聚氨酯衬里）电磁流量传感器外形图及尺寸DN 350 - 3000DN 10 - 40DN 50 - 300f 尺寸仅适用于WE 电极，在（C + 2 ×140）的基础上再增加拉出电极的长度约250 mm ，WE 所以f =（C + 2 ×140 + 2 ×250）= C + 780。
