U-Boot的移植之(一)基础篇：添加新的目标板定义本文使用最新的U-Boot-1.3.0-rc2。
U-Boot本身支持很多开发板，在其源代码中，每个板子都对应一个board/目录下的文件夹(笔者注：这并不确切，因为有的文件夹是供应商名称，下面可以有多个目标板目录，这里只考虑最简单的情况)，以及include/configs/目录下的目标板配置头文件。
因此，要添加U-Boot对我们的目标板的支持，首先就是要建立目标板文件夹和配置头文件，并修改相关的Makefile。
下面以实例说明为U-Boot添加新的目标板定义的步骤和过程。
(1)在board/目录下建立目标板目录。
笔者的目标板是XSBASE270，处理器是PXA270。
由于U-Boot中本身支持很多开发板和处理器，可以从中找出与自己处理器型号相同或相近的开发板，在此基础上再做后续修改。
adsvix使用的也是PXA27x处理器，因此可以把它作为模板。
cd board/cp -arv adsvix xsbase270mv xsbase270/adsvix.c xsbase270/xsbase270.c(2)在include/configs/目录下建立目标板配置头文件。
cd include/configs/cp adsvix.hxsbase270.h(3)修改Makefile。
一是要在总的Makefile(U-Boot源码顶层目录下)中加入目标板的编译配置选项，这也可以参考adsvix的进行修改，只要把目标板名称改换为xsbase270即可：adsvix_config: unconfig@$(MKCONFIG) $(@:_config=) arm pxa adsvixxsbase270_config: unconfig@$(MKCONFIG) $(@:_config=) arm pxa xsbase270这里xsbase270与board/目录下目标板文件夹名称xsbase270一致。
2014.4.16 u-boot学习笔记u-boot版本：u-boot-2014.01-rc1作者：charles.lu参考资料：《ARM嵌入式系统开发：软件设计与优化》，《S3C2440手册》，《嵌入式linux应用开发完全手册》韦东山教学视频，《嵌入式bootloader技术内幕》。
目的：1）分析源码; 2）移植到飞凌嵌入式S3C2440开发板首先看第一阶段的u-boot代码。
打开文件arch/arm/cpu/arm920t/start.S.globl _start_start: b start_codeldr pc, _undefined_instructionldr pc, _software_interruptldr pc, _prefetch_abortldr pc, _data_abortldr pc, _not_usedldr pc, _irqldr pc, _fiq代码从_start处开始执行。
b start_code即跳转到start_code（b还有后面常有的bl是ARM9跳转指令，若要学习指令可参考《ARM嵌入式系统开发：软件设计与优化》）。
我们往下走，找到start_code，可知首先是硬件初始化，分别做如下工作：1.设置CPU为SVC32模式2.关看门狗3.禁止所有中断4.设置时钟分频这里，对于具体的硬件初始化细节，可以参考《S3C2440手册》，为什么要这么做就不讲了，可以参考上述的书籍。
#if defined(CONFIG_AT91RM9200DK)||defined(CONFIG_AT91RM9200EK) 在头文件include/configs/smdk2410.h中没有这个宏定义，所以这个#if 和#endif里的代码不用管。
后面又有一个宏定义，区分S3C2440和S3C2410。
#ifndef CONFIG_SKIP_LOWLEVEL_INITbl cpu_init_crit5.跳转到cpu_init_crit，代码在下面。
自己编写bootloaderbootloader从flash上把bootloader读取内存（包括有flash的读写、初始化内存SDRAM、同时也会初始化时钟，关闭看门口，启动则就是地址跳转，设置参数）最简单的bootloader1.关看门狗，设置时钟、设置SDRAM、设置NAND FLASH,2.把内核从NAND FLASH（开发板配置的nor flash比较小，没法写入内核）3.设置要传给内核的参数4.跳转执行U-boot制作从start.s文件开始分析。
下载下来的u-boot只有s3c2410，所以需要自己修改1.把board（单板）下面的2410拷贝成2440.2.拷贝配置文件，在include-configs把smdk2410_config.h拷贝成smdk2440_config.h3.如果此时make smdk2440_config，会提示没有规则的错误，需要修改其他文件4.搜索带smdk2410内容的文件grep“smdk2410”*-nR---可以看到boads.cfg中有相关内容，模仿2410来写。
5.修改过后，就可以make了。
编译通过后，进行调试，看什么地方出错。
1.在sourceinsight中添加新添加的内容。
2.分析错误，根据启动流程一步一步的进行。
3.start.s里面一些初始化代码修改，用之前裸机写的代码来替换部分初始化。
4.串口乱码，发现在get_HCLK里面没有定义config_s3c2440U-BOOT移植1.在http://www.denx.de/wiki/U-Boot/SourceCode中下载最新u-boot2.放入服务器/work/system目录下。
3.解压u-boot。
4.同时也在window下解压出来，建立sourceinsiged工程。
5.sourceinsiged中先把所有加入，然后把board中只保留summary的2410，Arch目录下只保留Arch/arm/cpu/arm920t(因为2440用的arm920t)6.在根目录下执行make smdk2410_config(配置)7.编译，执行make（全局编译）8.编译不能通过，有可能是编译器版本比较低的缘故。
在at91rm9200上移植u-boot1 前言：最近写驱动写应用感觉有点乏味了，像玩点新鲜的，于是我拿手里的那块H9200E开发板玩玩移植UBOOT，参考开发板提供的uboot的源码我移植了一个ubot－1.1.1。
目的是通过移植了解掌握atmel 的at91rm9200的启动流程个uboot的启动流程和移植要点及其方法。
我把在移植uboot过程中遇到的问题记录下来，希望能帮助自己在以后的移植过程中更快的找到方向，也希望能帮助初学的朋友少走些弯路。
开发板的硬件配置SDRAM 32MNORFLASH 4M (atmel的AT49BV322A)NANDFLASH 64M (SAMSUNG的K9F1208U0B)2 移植思路我认为要想真正的理解和成功的移植uboot得先弄明白at91rm9200的启动流程和ubot的启动方法at91rm9200有片内引导和片外引导 2 种启动方式，由一根跳线控制。
上电MCU检测BMS的电平，如果是高则选择片内ROM启动，如果是低则从外部flash启动。
（1）片外引导执行烧在flash上的引导程序。
（2）片内引导 at91rm9200内部本身有128k的片内rom,其固化了一个bootloader和uploader，片内引导时启动uploader，uploader开启xmodem协议，等待用户上传程序，上传的程序将载入片内SRAM，重映射，然后pc跳转到片内SRAM执行上传的用户程序。
注：片内SRAM只有16k，除去3-4k片内启动程序的占用的部分数据空间，因此下载的程序大小限制在12k内。
官方at91rm9200DK u-boot Flash Programming Solutions文档提供的解决方案如下。
开发板flash上没有引导程序，于是只能用片内引导方式，载入一个12k以内的小程序到内部SRAM运行，而这个小程序初始化SDRAM后，再把u-boot下载到SDRAM运行(u-boot大于12k)，pc跳到SDRAM的u-boot位置运行u-boot，u-boot启动后再用u-boot自己的flash烧写命令把自己烧到flash去，以后就可以片外flash启动了。
11U-BOOT的启动流程及移植摘要：嵌入式系统一般没有通用的bootloader,u-boot是功能强大的bootlo ader开发软件，但相对也比较复杂。
文中对u-boot的启动流程作了介绍，详细给出了u-boot在S3C44B0开发板上的移植方法和步骤。
１Bootloader及u-boot简介Ｂｏｏｔｌｏａｄｅｒ代码是芯片复位后进入操作系统之前执行的一段代码，主要用于完成由硬件启动到操作系统启动的过渡，从而为操作系统提供基本的运行环境，如初始化ＣＰＵ、堆栈、存储器系统等。
Ｂｏｏｔｌｏａｄｅｒ代码与ＣＰＵ芯片的内核结构、具体型号、应用系统的配置及使用的操作系统等因素有关，其功能类似于ＰＣ机的ＢＩＯＳ程序。
由于ｂｏｏｔｌｏａｄｅｒ和ＣＰＵ及电路板的配置情况有关，因此不可能有通用的ｂｏｏｔｌｏａｄｅｒ，开发时需要用户根据具体情况进行移植。
嵌入式Ｌｉｎｕｘ系统中常用的ｂｏｏｔｌｏａｄｅｒ有ａｒｍｂｏｏｔ、ｒｅｄｂｏｏｔ、ｂｌｏｂ、ｕ－ｂｏｏｔ等，其中ｕ－ｂｏｏｔ是当前比较流行，功能比较强大的ｂｏｏｔｌｏａｄｅｒ，可以支持多种体系结构，但相对也比较复杂。
ｂｏｏｔｌｏａｄｅｒ的实现依赖于ＣＰＵ的体系结构，大多数ｂｏｏｔｌｏａｄｅｒ都分为ｓｔａｇｅ１和ｓｔａｇｅ２两大部分。
Ｂｏｏｔｌｏａｄｅｒ的基本原理见参考文献。
ｕ－ｂｏｏｔ是ｓｏｕｒｃｅｆｏｒｇｅ网站上的一个开放源代码的项目。
它可对ＰｏｗｅｒＰＣ ＭＰＣ５ｘｘ、ＭＰＣ８ｘｘ、ＭＰＣ８２ｘｘ、ＭＰＣ７ｘｘ、ＭＰＣ７４ｘｘ 、ＡＲＭ（ＡＲＭ７、ＡＲＭ９、ＳｔｒｏｎｇＡＲＭ、Ｘｓｃａｌｅ）、ＭＩＰＳ（４ｋｃ、５ｋｃ）、Ｘ８６等处理器提供支持，支持的嵌入式操作系统有Ｌｉｎｕｘ、Ｖｘ-Ｗｏｒｋｓ、ＮｅｔＢＳＤ、ＱＮＸ、ＲＴＥＭＳ、ＡＲＴＯＳ、ＬｙｎｘＯＳ等，主要用来开发嵌入式系统初始化代码ｂｏｏｔｌｏａｄｅｒ。
软件的主站点是ｈｔｔｐ ／／ｓｏｕｒｃｅｆｏｒｇｅ．ｎｅｔ／ｐｒｏｊｅｃｔｓ／ｕ－ｂｏｏｔ。
[精华] 《嵌入式LINUX应用开发完全手册》一书作者：韦东山() 的部分备课笔记----------------------------------------------------------------------------------------------------------------------特别说明：此文章的原始出处/sz_farsight以下文章是华清远见深圳培训中心《嵌入式LINUX应用开发完全手册》一书作者韦东山() 的部分备课笔记，笔记语言比较风趣，比较好玩，此文档欢迎转载，但转载请保留相应个人信息及此段说明，谢谢！----------------------------------------------------------------------------------------------------------------------第1天1．入门介绍大家好，这两天我们将一起度过。
我叫韦东山，韦小宝的韦，东方的东，高山的山，大家直接叫我名字就可以了，也别叫我老师。
可能比你们都大上几年，在LINUX方面比你们早入门了几年门。
今天有幸来讲第一节课，我很乐意帮助大家解决一些入门问题。
当然，入门问题也有很难的问题，回答不上请大家见谅，等我下班后，回到家，找到了答案再告诉大家。
好了，下面开始我们的课程。
大家的基础各不相同，所以我只能假定大家第一次接触LINUX的驱动编写。
其实LINUX系统的一些原理，跟人类社会很有相通之处，那就分层分工，各司其职。
假设你是一个集团的老总，下面有很多子公司。
那你想了解公司的运营情况时，是不可能去实地考察每个公司的。
那怎么办？只能看每个子公司的财务报表。
打开报表＝＝＞阅读报表，嗯，明白了＝＝＞批示、下发。
报表怎么来的呢？老总可不管，都是由底下的人弄好的；批示怎么执行的呢？老总也不管，都是由底下的人做的。
这些“底下的人”，就是“驱动人员”回到我们的LINUX系统，我们控制电路板上的LED，怎么办呢？同样：打开LED文件＝＝＞写数据到文件＝＝＞LED亮、灭，这个文件怎么来的？写数据到这个文件后，LED怎么就会亮、灭？这些工作，就是“驱动人员”做的。
几经艰辛，终于基本完成了u-boot在s3c44b0的移植工作，在些记录一下在移植过程中所碰到的困难和解决方法（一些心得），作为日后参考之用，也希望能够帮到其它有需要的人^_^。
1.来由：在我搞完ucos后(本来我是想学uclinux的，不过在对系统一无所知的情况下，还是先学一下ucos比较实际^_^，从中也可以对系统有个清晰的概念)，我意识到要搞系统的话一个功能强大的bootloader是必不可少的，而我的板上自带的是armboot（其实我个人觉得应用在ARM上的话armboot已经足够了，毕竟u-boot也是从armboot中发展过来的，纯属个人意见），如果我的板上自带光盘有已经移植好的armboot源代码供我参考的话，我想我也不会花这么多时间去搞u-boot，可恨的是我的光盘上只有armboot.bin这个二进制文件，而没有源文件，没办法，我下定主意自己搞一个，考虑了一番后我选择了u-boot，毕竟参考资料相对比较多，再我学完u-boot后再回头看armboot，简直是一个炉里出的饼，这是后话。
2.准备：说是容易，做起来却挺难。
因为编译u-boot要在linux环境下，而不能在我们平时所熟悉的ads下那么直观。
首先要建立好交叉编译环境，这个交叉编译环境可以自己来做，不过完全没必要，而且难度也挺大，一般是下载人家编译好的工具。
我刚开始在这里就郁闷了很久，现在会了以后觉得原来就是这么简单，在些我把方法说清楚，希望不会再有人为这个问题郁闷了^_^：1）在网上下载一个u-boot源代码，我用的是1.1.2版本的，最新的应该是1.1.4的吧，其实差不多，那就像我那样下载一个1.1.2版本的吧。
把源文件解压，这个应该不用说了吧，学过linux的人应该会，不会的话我想你继续做下去也困难，那就先装个linux用下吧（我用的是RedHat的，哦对了，编译程序是需要gcc 编译器的，所以安装方式一定要选择工作站哦^_^）。
Part1:remap.remap比较简单,和MMU的功能可以看做是等价的,只是一般remap地址估定为0x0 ,网上有个帖子叫<<ARM remap与重定位摘抄>>专门讲了它对remap的理解,对remap的作用是这样讲的: 当ARM处理器上电或者Reset之后，处理器从0x0取指。
因此，必须保证系统上电时，0x0处有指令可以执行。
所以，上电的时候，0x0地址处必定是ROM或者Flash（NOR）。
但是，为了加快启动的速度，也方便可以更改异常向量表，加快中断响应速度，往往把异常向量表映射到更快、更宽（32bit/16bit）的RAM中。
但是异常向量表的开始地址是由ARM架构决定的，必须位于0x0处，因此，必须把RAM映射到0x0。
文中提到了ARM处理器remap的三种情况,如下1）如果处理器有专门的寄存器可以完成Remap。
那么Remap是通过Remap寄存器的相应bit置1完成的。
如Atmel AT91xx2）如果处理器没有专门的寄存器，但是memory的bank控制寄存器可以用来配置bank的起始地址，那么只要把RAM的起始地址编程为0x0，也可以完成remap。
如samsung s3c4510 .3）如果上面两种机制都没有，那么Remap就不要做了。
因为处理器实现决定了SDRAM对应的bank地址是不能改变的。
如Samsung S3c2410.不过我的看法有点稍微不一样,如果上面两种机制都没有，那么Remap就不要做了,它给的典型例子是Samsung S3c2410 ,2410虽然sdram对应的bank地址不能改变,但它有MMU功能, MMU可以起到remap的作用,常用的最典型的应该是例子Samsung S3c44b0,它既没有mmu,又SDRAM对应地址有没办法改变.顺便补充下除了4510可以改变每个bank的地址,还有华邦的w90P740(arm7),呵呵,我现在用的U就是这款U,可以把bank的地址随意的设置.2.relocate .relocate (地址重定位),个人觉得这个是boot里面最麻烦也是最核心的部分,刚开始看boot代码的时候,它简直是我的噩梦,不知道大家分析boot的源码流程是否这样,也可能我大学不是计算机的,没学过编译原理(现在也没看过)对链接和加载一无所知,有两个星期非常痛苦,就是不懂人家boot里面的链接脚本为什么要那样写.网上关于uboot的帖子很多,但对链接加载这块,始终写的不详细,不知道是不是太过于基础了,高手都不愿意讲,最后自己找资料,发现其实一切痛苦的根源都是对链接和加载不太清楚造成的,但个人感觉boot除了初始化以外就是搬运程序,如何搬运?为什么要那样搬运都需要对硬件板的地址分布很清楚?而这些都是链接决定的,所以非弄清楚不可!1.我们为什么需要relocate ? 经济方面,(nandflash和norflash 每兆价格相差悬殊),把boot代码放在norflash里面(为什么不放在nandflash里面,因为nandflash读需要驱动支持,norflash可以直接访问),boot通常很小,只需要占用几十k的空间,所以只需要很小的norflash芯片,这样很便宜,而把应用程序通常很大,所以用价格低廉nandflash来储存,实际应用,通过执行boot程序,把nandflash里面代码和数据搬运到内存中来执行,这样比程序直接放在norflash里执行,可以.另外还有运行速度方面的差别,程序在norflash里执行的速度远远小于在sdram中执行的速度,为了追求更高的速度,也需要relocate,让程序在sdram里面执行.2.关于加载域(VMA)和运行域(LMA)(加载域和运行域，加载域是程序代码在ROM、FLASH中的排列次序及地址安排，运行域是程序运行时代码在SRAM、SDRAM中地址安排；存储代码时按照加载域存放在FLASH中，运行时再从FLASH中取出代码到RAM运行域运行，一段代码的加载域和存储域可以不同),杜春雷在它那本经典的<<arm体系结构与编程>>一书专门有一章来讲加载域和运行域不一致的情况,但我当初接触了它的这些加载域和运行域后,看uboot的lds ,uboot的lds没有设置LMA,只是设置了VMA,为此我疑惑很久.直到耐心的看了那本链接器和加载器的书才豁然明白( /viewthread.php?tid=817770 ),任何一个链接器和加载器的基本工作都非常简单: 将更抽象的名字与更底层的名字绑定起来，好让程序员使用更抽象的名字编写代码,链接器的就是把源文件进行符号解析,把解析出来的符号和地址的进行绑定,把全局变量,函数,标号等等这些符合和地址绑定起来.3.boot上电后开始能够正确执行还有个很重要的原因,是要保证boot在系统加电或复位后最初执行的代码是跟地址无关的,(即在代码搬运前所执行的代码是与地址无关),地址无关即地址无关代码生成的这个映象文件可以被放在内存中的任何一个地址上运行。
一：准备移植1、从下面的官网下载最新的U-boot。

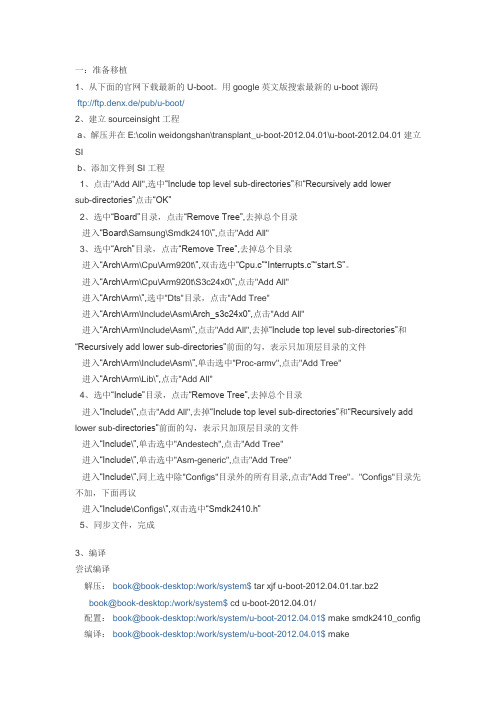

用google英文版搜索最新的u-boot源码ftp://ftp.denx.de/pub/u-boot/2、建立sourceinsight工程a、解压并在E:\colin weidongshan\transplant_u-boot-2012.04.01\u-boot-2012.04.01建立SIb、添加文件到SI工程1、点击"Add All",选中“Include top level sub-directories”和“Recursively add lowersub-directories”点击“OK”2、选中“Board”目录，点击“Remove Tree”,去掉总个目录进入“Board\Samsung\Smdk2410\”,点击"Add All"3、选中“Arch”目录，点击“Remove Tree”,去掉总个目录进入“Arch\Arm\Cpu\Arm920t\”,双击选中“Cpu.c”“Interrupts.c”“start.S”。
进入“Arch\Arm\Cpu\Arm920t\S3c24x0\”,点击"Add All"进入“Arch\Arm\”,选中"Dts"目录，点击"Add Tree"进入“Arch\Arm\Include\Asm\Arch_s3c24x0”,点击"Add All"进入“Arch\Arm\Include\Asm\”,点击"Add All",去掉“Include top level sub-directories”和“Recursively add lower sub-directories”前面的勾，表示只加顶层目录的文件进入“Arch\Arm\Include\Asm\”,单击选中"Proc-armv",点击"Add Tree"进入“Arch\Arm\Lib\”,点击"Add All"4、选中“Include”目录，点击“Remove Tree”,去掉总个目录进入“Include\”,点击"Add All",去掉“Include top level sub-directories”和“Recursively add lower sub-directories”前面的勾，表示只加顶层目录的文件进入“Include\”,单击选中"Andestech",点击"Add Tree"进入“Include\”,单击选中"Asm-generic",点击"Add Tree"进入“Include\”,同上选中除"Configs"目录外的所有目录,点击"Add Tree"。

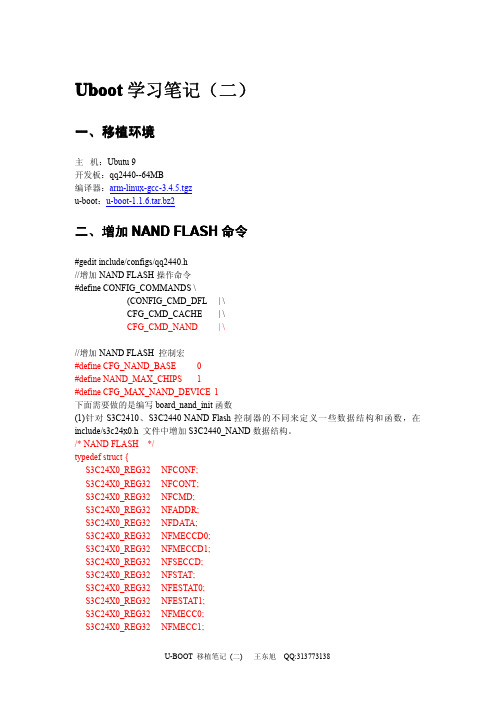

U boot学习笔记（二）一、移植环境主机：Ubutu9开发板：qq2440--64MB编译器：arm-linux-gcc-3.4.5.tgzu-boot：u-boot-1.1.6.tar.bz2二、增加NAND FLASH命令#gedit include/configs/qq2440.h//增加NAND FLASH操作命令#define CONFIG_COMMANDS\(CONFIG_CMD_DFL|\CFG_CMD_CACHE|\CFG_CMD_NAND|\//增加NAND FLASH控制宏#define CFG_NAND_BASE0#define NAND_MAX_CHIPS1#define CFG_MAX_NAND_DEVICE1下面需要做的是编写board_nand_init函数(1)针对S3C2410、S3C2440NAND Flash控制器的不同来定义一些数据结构和函数，在include/s3c24x0.h文件中增加S3C2440_NAND数据结构。
