钢网开口规范

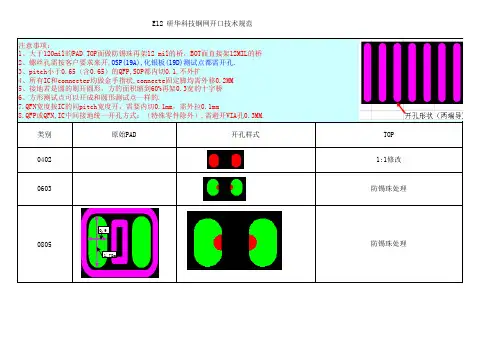

钢网开口规范开口规范主题钢网开口数据适用范围公司钢网制作开口规范有效期长期分发部门一、通用规则：1、模板开口一般设计标准应为：面积比≥0.66，宽深比≥1.60，当开口长度远大于其宽度（如IC时），则需考虑其宽深比和面积比。

(Aspect Radio(宽深比)；开孔宽度（W）/模板厚度（T）Area Radio （面积比）：焊盘开孔面积/孔壁面积)；2、单个PAD不能大于3X4mm，超过的应用0.2~~0.5mm的线分割，分成的PAD≤2X2mm；3、两个相邻元件的边缘距离≥0.25mm,如小于0.25mm时须做分割处理，(卡座、屏蔽罩外加安全距离0.30mm以上)；4、天线焊盘,马达焊盘,金手指、金边，后焊孔及测试点无要求时，默认不用开孔,5、总体的开口面积(钢网空的总和)需要标示在钢网上面.6、板边对应钢网长边。

7、MARK点非印刷面半刻（即底面或PCB面半刻），数量最少刻对角4个,另外每小拼板如果有mark点也需要刻.二、钢网字符标识.按照厂家自行编号三: 开口方式序号零件原始PAD尺寸钢网开口尺寸说明(单位mm)1 02011、封装为0201元件长外扩10%并四周倒R＝0.03mm的圆角，保持内距0.23mm2 04021、大小1:1开，内距0.4mm（当间隙小于0.4mm时需外移至0.4mm；当间隙大于0.4mm时需内扩至0.4mm）2、倒角梯形1/33 0603 1、内距内切或内加保持0.6mm2、外三边加大10%3、三角形防锡珠（无铅）4 0805 1、外三边加大10%2、三角形防锡珠（无铅）5 1206(及以上)1、外三边加大10%2、三角形防锡珠（无铅）主题手机钢网开口数据适用范围公司手机钢网制作开口规范有效期长期分发部门序号零件原始PAD尺寸钢网开口尺寸说明6 三极管(Q)按焊盘大小1:1开。

7 二极管(D)内切三分之一,内切的部分中间留三分之一上锡。

8 四角元件按焊盘大小1:1开。

smt钢网开孔规范(锡膏+红胶)1、SMT钢网通用开口规范1，无铅锡膏开口规范：元件名称开孔样子内距开孔PAD04020402S34时，S=34宽度1:1开孔，长度外加3-4mil.裸铜宽加2-3mil.08050805S44时，S=44宽度1：1开孔，长度外加4mil，裸铜宽度加3-4mil.12061206及以上当S70时，内距1：1，当小于70时内距加大6mil.内距小于50时，加大8-12mil.宽度1：1开孔，长度外加5-6mil,裸铜板宽度加4mil.0805)，当S40时，内中扩大8-12mil.大于40时，加大4-8mil.宽度1：12、，长加4-6mil二极管1206):内距大于78时，1：1，内距小于78时，内切至78。

最大内切不超过10mil.宽度1：1，长加6-8mil 三极管当S40时，PAD两边外移至40mil.焊盘一般1：1开孔，裸铜板外加2-3mil.CHIP元件高电容内距各内切4mil宽度1：1开，长度外加6-8mil.电晶体固定脚内切三分之一，假如大于120mil时，需要用0.3线宽做架桥处理.引脚可外括4-6mil.单排连接器引脚宽度可依据ICpitch值来开,如pitch值大于0.5mm时,外扩6-12mil,内切4-6mil3、.固定脚,即耳朵外移4mil,上下各加2mil.四脚晶振类长宽各外移2mil,中间切三分之一的方角.五脚IC三只脚宽度按ICpitch值为标准或略大,然后两边脚外移1mil,长外加6-8mil.两只脚按1:1,或略缩2mil,再外扩4-6mil.大电感内距各内切4-6mil宽度1:1.长外加8-12mil,裸铜板宽加4mil,中间架0.3宽度板.0402排阻排容Pitch值为0.5mm,内距保持到18-20mil.脚宽度8.8mil,长外加6-8mil.如外四脚较大,则相应缩小,并向两边外移缩小的二分之一.06034、排阻排容Pitch值为0.8mm,内距保持到30-32mil.脚宽度16mil,长外加8mil.如外四脚较大,则相应缩小,并向两边外移缩小的二分之一.SW开关内切2mil,外扩6-8mil,如两边有小脚,小脚外扩2-4mil.如要求锡量多,靠上下两侧可再扩4mil.0.4pitch15-.7mil 宽度开7.2mil,长度可外扩4-6mil.开金手指状内切2mil0.5pitch19.7mil宽度开8.8-9.2mil,长度可外扩6-8mil.开金手指状.内切2mil0.65pitch25.6mil宽度开12-13m5、il,长度可外扩6-10mil.开金手指状.内切2mil0.8pitch31.5mil宽度开16-17mil,长度可外扩8-10mil.内切2mil1.0pitch39.37mil宽度开20-22mil,长度可外扩8-10mil.内切2mil1.27pitch50mil宽度开24-27mil,长度可外扩8-12mil.内切2milQFP0.4pitch15.7mil宽度开7.2mil(0.18mm),内切4mil,外扩4mil.如长度超过80mil,则只内切,不外扩.0.5pitch19.7mil宽度开8.8-9.6、0mil(0.22-0.23),内切4mil,外加4–6mil.0.65pitch25.6mil 宽度开12-12.5mil,长度内切4-6mil,外扩6-8mil.0.4pitch15.7mil 宽度同上,内切4-6mil,外拉6-8mil.0.5pitch19.7mil宽度同上,内切6-8mil,外加6-10mil.QFN0.65pitch25.6mil宽度同上,同切6-8mil,外加8-12mil.0.4pitch15.7mil直径开8.8mil.0.5pitch19.7mil直径开12mil.0.8pitch37、2mil直径外二圈做17mil，其餘做15mil1.0picth40mil直径外三圈做22mil，其餘做20milBGA1.27picth50mil直径外三圈做28mil，其餘做24mil2，点胶开口规范：CHIPCHIPCC、、RR、、LL、、DD、、FF等零件等零件三极管三极管LW1L1WW1=1/3WL1=1.1L若W低于30mil时，W1=1/21L1L排阻排阻ICICQFPQFPW1=1/3WL1=1.1L若W 低于30mil时，W1=1/2W功率晶体管比照此做法WW1LW1=1/3W长度与长度与L相8、等相等WLDL圆数量圆大小间距D150mil以下21/4W三等分151~400mil31/4W四等分401~600mil41/4W五等分600mil以上51/4W 六等分DD1/41/41/41/41/41/41/41/4W圆大小以圆大小以QFP短边为短边为主做主做1/4W，平均放中，平均放中央五颗。

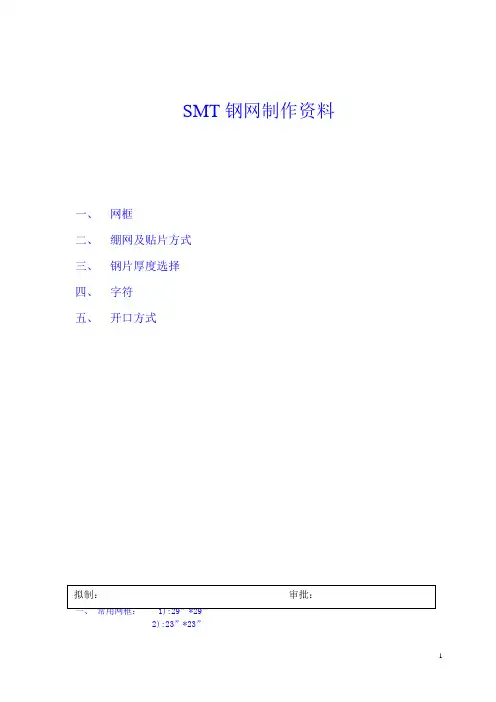

SMT钢网制作资料一、网框二、绷网及贴片方式三、钢片厚度选择四、字符五、开口方式2):23”*23”3):650*550MM4):470*370MM不同印刷机对应的网框大小见附表二、绷网及贴片1.绷网：A.丝网种类： a:)聚脂网B.丝网目数： 90~100目C.粘网胶水： a:)G18 b:)AB胶D丝网张力： 36~40N.CM2贴片：A.钢片后处理： a:)激光切割 b:)孔壁抛光 c:)表面抛光B.贴片胶水 a:)AB胶 b:)H2 c:)G18+保护胶C.保护胶带 a:)UV胶带D.网板张力 40~50 N.CM三、钢片：1）钢片厚度：A）为保证有足够的锡浆/胶水及焊接质量，常用推荐钢片厚度为：a)印锡网为0.15m mb)印胶网为0.2mmc)如有重要器件（PLCC、SOIC、SOJ、BGA、QFP）为保证印浆量和焊接质量，一般来说由0201CHIP 、IC、QFP的PITCH来决定：PITCH≤0.4MM或0201CHIP T≤0.12MM；PITCH＞0.4MM T＞0.12MM 2）钢片尺寸：为保证钢网有足够的张力和良好的平整度，钢片尺寸大小,详见笫七部分中的《切割钢片尺寸确定》.四、字符：为能方便钢网适合生产的机型和使用状况以及与客户之间的沟通，通常建议在钢网上刻上下面的字符号：MODEL:（客户型号）P/C:（本公司编号）TH:（钢网厚度）DATE:（生产日期）年-月-日五．开口方式I．锡浆网〈I〉喷锡PCB、沉金PCB开口设计1．CHIP元件的开口设计<i> V型方式A）0402保持内距0.4~0.5MM,特殊要求除外B) 0603：建议如下开口内切0.05~0.1MM,保持间距0.75~0.85MM、内凹0.2MM，R=0.05MM 备注：如果内切大于0.1MM，则在外侧扩上内切超过0.1MM之后的数据以补足锡膏C) 0805：建议如下开口内切0.05~0.1MM,保持间距0.95~1.2MM、内凹0.3MM，R=0.1 MMD）1206内切0.1MM V型防锡珠，，但内距不大于2.2MM，R=0.1MME）1206以上封装只内切0.1MM，V型防锡珠，内距不予考虑。

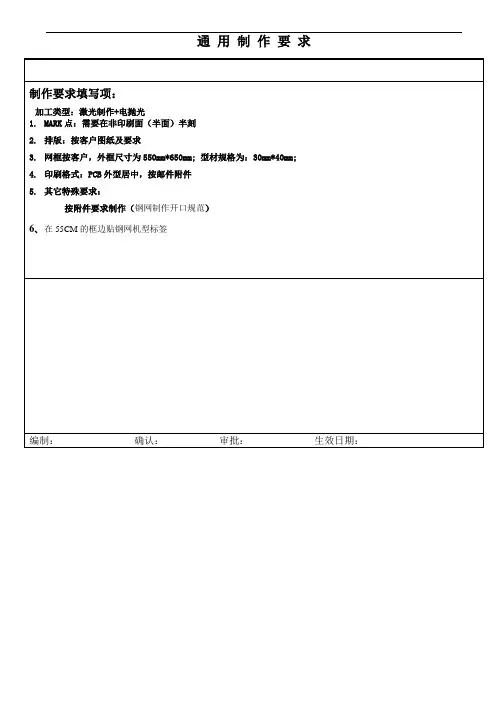

通用制作要求主题钢网开口规范有效期长期一、通用规则：1、模板开口一般设计标准应为：面积比≥0.66，宽深比≥1.60，当开口长度远大于其宽度（如IC时），则需考虑其宽深比和面积比。

(Aspect Radio(宽深比)；开孔宽度（W）/模板厚度（T）Area Radio（面积比）：焊盘开孔面积/孔壁面积)；2、单个PAD不能大于3X4MM，超过的应用0.4~~0.5MM的线分割，分成的PAD≤2X2MM；3、两个相邻元件的边缘距离≥0.25MM,如小于0.25MM时须做分割处理；二: 开口方式序号零件钢网开口尺寸说明(蓝色为开口)1 0402 外三边加大10%，S保持在0.402 0603及以上外三边整体加大10%，内凹“V”形防锡珠开口，W1=1/2W,L1=1/3L3 C5 三极管(sot89)上面大焊盘1:1开与下面三只脚断开，下面三只脚外3边加大0.1MM6 排阻宽按IC长外扩0.15MM6ICQFPQFN1、0.4pitch宽开0.19，长内切0.05外加0.15；2、0.5pitchQFN宽开0.23，长外加0.2mm;3、0.65pitch宽开0.32，0.8pitch宽开0.40，1.0pitch宽开0.52，长度外加0.20；4、1.27pitch宽不能小于0.635，1.27pitch以上1:1，开长度外加0.20；5、接地居中开多个圆孔，孔直径0.4~0.6mm居中平均分布，根据焊盘大小，圆孔个数不同。

7 BGA 1、0.50Pitch开0.3方孔；2、0.65Pitch开0.35方孔；3、0.80Pitch开0.45方孔；4、1.0Pitch开0.55方孔；5、1.27Pitch开0.65方孔；如果BGA有不同PITCH的，开孔需与客户确认8 功率管开孔的长与原始焊盘相同宽开1.6中间用0.55的圆孔布满，间距0.8两小脚1:1开9 双贴L2=2.0MML3=30%L1L4=30%L1L3区域均匀分布直径为0.5MM圆孔L2开一方形口L4区域不开孔此三焊盘处三边向处延0.1MM11 PC元件1.引脚外加0.2MM宽按IC2.固定脚加大20%此元件有两个螺丝柱，需要开孔按螺丝孔开12 晶振石英接地焊盘1:1架桥开孔13。

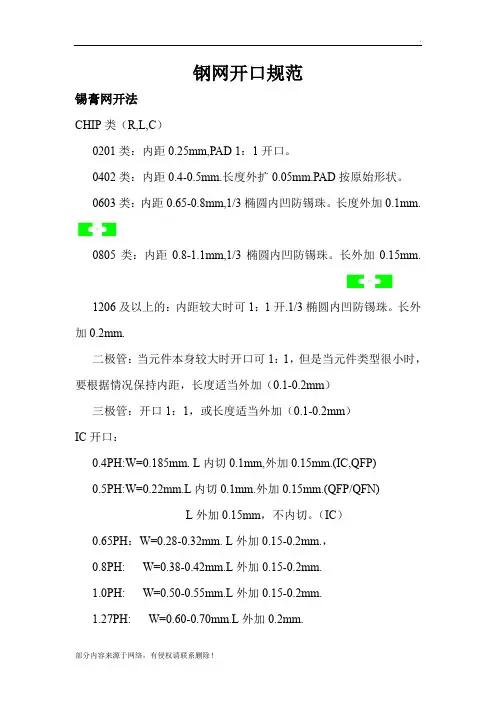

钢网开口规范锡膏网开法CHIP类（R,L,C）0201类：内距0.25mm,PAD 1：1开口。

0402类：内距0.4-0.5mm.长度外扩0.05mm.PAD按原始形状。

0603类：内距0.65-0.8mm,1/3椭圆内凹防锡珠。

长度外加0.1mm.0805类：内距0.8-1.1mm,1/3椭圆内凹防锡珠。

长外加0.15mm.1206及以上的：内距较大时可1：1开.1/3椭圆内凹防锡珠。

长外加0.2mm.二极管：当元件本身较大时开口可1：1，但是当元件类型很小时，要根据情况保持内距，长度适当外加（0.1-0.2mm）三极管：开口1：1，或长度适当外加（0.1-0.2mm）IC开口：0.4PH:W=0.185mm. L内切0.1mm,外加0.15mm.(IC,QFP)0.5PH:W=0.22mm.L内切0.1mm.外加0.15mm.(QFP/QFN)L外加0.15mm，不内切。

（IC）0.65PH：W=0.28-0.32mm. L外加0.15-0.2mm.，0.8PH: W=0.38-0.42mm.L外加0.15-0.2mm.1.0PH: W=0.50-0.55mm.L外加0.15-0.2mm.1.27PH: W=0.60-0.70mm.L外加0.2mm.PLCC: 宽度1：1.长外加0.2mm.接地开法：面积开60%-70%。

大于1.2mm的架筋分割。

筋宽为0.3mm.，当接地面积很大时，可开“井”字型，此时的筋要用0.40MMBGA开口：0.4PH：0.24-0.26MM，方形导圆角通常开0.25MM0.5PH: 0.28-0.30MM，方形导圆角，通常开0.30MM0.65PH：￠=0.38mm.0.8PH: ￠=0.45mm.1.0PH: ￠=0.55mm1.27PH: ￠=0.65mm功率晶体开口：小功率晶体开法：此类功率晶体开法：如左图所示，中间切除部分为1.50MM，然后两头的元件都向外边加0.20MM此类功率晶体开法：在1：1的基础上上下两处PAD各外扩0.15-0.20mm大功率晶体开法：此类功率晶体开法：大PAD内切整体长度的25%，然后架筋分割。

SMT钢网开孔规范(锡膏+红胶)移6-8mil，内切4-6mil。

焊盘宽度1：1开孔，长度外加8-12mil，裸铜板宽度加4mil。

内距各内切4-6mil。

对于无铅锡膏开口规范，不同元件的开孔形状内距、开孔PAD、焊盘大小等都有不同的规定。

例如，对于0402元件，当内距S小于16时，S等于16，当16小于S小于18时，内距为1:1，当S大于18时，S等于18.对于其他元件如0603、0805和1206及以上的元件、二极管、高电容、电晶体、单排连接器、四脚晶振类、五脚IC、大电感和排阻排容等，也都有各自的规定。

需要注意的是，对于某些元件，如引脚可外括4-6mil，固定脚需要用0.3线宽做架桥处理等，都需要特别注意。

1.PCB尺寸规范PCB四个角的宽度为16mil，长度外加8mil。

如果四个角较大，则需要相应缩小并向两边外移缩小的二分之一。

宽度开7.2mil，长度可外扩4-6mil。

宽度开8.8-9.2mil，长度可外扩6-8mil，开金手指状。

宽度开12-13mil，长度可外扩6-10mil，开金手指状。

宽度开16-17mil，长度可外扩8-10mil。

宽度开20-22mil，长度可外扩8-10mil。

宽度开24-27mil，长度可外扩8-12mil。

宽度开7.2mil，内切0.4pitch4mil，外扩4mil。

如果长度超过15.7mil80mil，则只内切，不外扩。

QFP 0.5pitch。

宽度开8.8-9.0mil，内切4mil，外加4-6mil。

0.65pitch宽度开12-12.5mil，长度内切25.6mil，外扩6-8mil。

0.4pitch宽度同上，内切4-6mil，外拉15.7mil6-8mil。

QFN BGA 0.5pitch 宽度同上，内切6-8mil，外加19.7mil6-10mil。

宽度同上，同切6-8mil，外加0.65pitch8-12mil。

25.6mil0.4pitch15.7mil直径开8.8mil。

钢网开元件BGA的开孔方法IC模块(此间距在0.3mm即可)1.电池开口1:1开口2.SPK焊线开口1:1开口0。

4MM PITCH 开口宽度是横向的开0。

19MM，竖向的0。

4MM PITCH 连接器开口宽度是横向的开0。

19MM，0.5MM PITCH 开口宽度是0.235MM, 长度外加0.12MM 0.65MM PITCH 开口宽度是0.325MM,长度外加0.15M 0.8MM PITCH 开口宽度是0.425MM, 长度外加0.15MM IC接地开口,开0.6X0.6MM的方形,陈列排列间距为0.0.50mm Pitch开0.30mm X 0.30mm方形,倒0.65mm Pitch开0.35mm X 0.35mm方形0.75mm Pitch开0.42mm X 0.42mm方形0.80mm Pitch开0.45mm X 0.45mm方形1.00mm Pitch开0.55mm X 0.55mm方形 1.27mm Pitch开0.70mm X 0.70mm方形SD卡I/O插座SIM卡当I/O插座外二个端子是椭圆通孔时横0402R/C0603二极管Ｊ0603R/C0805R/C0.5pitch IC1/2本体晶体1mm 屏蔽框5mm0.5ic开成三接管的开口方法新劲电子F厂钢网注侧按件的开口方法3、0.5、0.65 Pitch的五脚IC外四脚宽各外加0.1mm,如图排线如图示每边加0.15mmZ新劲电子F厂钢网注1.手机板钢网按键要半刻.2.客户有发要求时请接客户发过来之要求作业.3.钢网外观要干静平整,休证钢网张力在40-50N之间4、网框L=736mm W=736mm厚=30mm2、开口位置要求上下、左右均置中（A=B,C=D）3、MARK点制作形状，尺寸，位置：与PCB对应MARK点一致,制作方式：下半刻，凹陷部分用黑胶填平。

5、制作工艺采用激光制作6、钢网菲林应包含客户标示内容。

比例为1：1，随制作:李飞钢网开口规范钢网开口竖向的开0。

一、二、范围三、印刷格式：PCB外形居中，550x650时PCB边长对钢网长边。

①有0.5间距的BGA用0.08MM、0.10MM、0.12MM； ②有0.4间距BGA用0.08MM、0.10MM；备注：钢片的厚度要根据产品的实际情况选用。

建立开网规范，防止钢网开孔产生的品质问题。

SMT车间加工类型：激光加电抛光②29x29英寸40mmx 40mm无钻孔。

（龙旗钢网默认为此外框）焊盘过板孔: 避孔MARK点: 需要正反面半刻，如距板边没有5mm，且必需再追加两个在板内的mark点。

钢片厚度：③有01005小元件用0.08MM； ④其它情况均用0.12MM；⑤有特殊要求时按邮件为准。

外框、型材规格: ①550*650MM/30*40mm/模板厚度（T）Area Radio（面积比）：焊盘开孔面积/孔壁面积Chip类: 附件要求优先，没有按照规范制作。

其他类: 附件要求优先，没有按照规范制作。

测试点 :一般不开IC散热焊盘: 要开1.模板开口一般设计标准应为：面积比≥0.66，宽深比≥1.66，当开口长度远大于其宽2.通用规则：3.两个相邻元件的边缘距离≥0.30MM,如小于0.30MM时须做分割处理2.单个PAD不能大于3X4MM，超过的应用0.4~~0.5MM的线分割，分成的PAD≤2X2MM。

插件通孔: 一般不开1、基本要求：(PCB)型号:按邮件要求，无要求时请按Gerber文件的名称资料 :一般有Gerber或PCB，多种资料时以PCB为准钢网开网规范度（如IC时），则需考虑其宽深比和面积比。

(Aspect Radio(宽深比)；开孔宽度（W）序零件原始PAD尺寸钢网开口尺寸说明102011）PAD开口为0.32*0.37mm，2）内距为0.24mm。

204021)大小1:1开，内侧R倒圆角(R=1/2宽)0.40≤S≤0.50，2)当S>0.50，内移至S=0.50；S<0.40外移至S=0.40306031)倒角梯形开法，L1=1/4L，W1=1/4W，0.7≤S≤0.8，2)当S>0.80，内移至S=0.80；3)当S<0.70，外移至S=0.70408051)倒角梯形开法，L1=1/3L，W1=1/3W，0.9≤S≤1.1，2)当S>1.10，内移至S=1.10；3)当S<0.90，外移至S=0.9051206以上倒角梯形开法，L1=1/3L，W1=1/3W6三极管按焊盘大小1:1开。

修订记录文件会签记录一、目的：规范和统一SMT 钢网开口标准。

二、范围：适用于工程部制作SMT 钢网。

三、定义：无。

四、权责：工艺技术员、工艺工程师。

五、作业内容： 5.1 钢网开口原则：5.1.1、印锡钢网为了达到较好的下锡效果，元件开口必须符合以下要求：要求一：开口宽厚比大于1.5，即:按照此要求，6mils 厚的钢网开口宽度必须大于9mils ，5mils 厚的钢网开口宽度必须大于 7.5 mils ，4mils 厚的钢网开口宽度必须大于6mils 。

要求二：开口面积比大于0.66，即：按照此要求，当宽度和厚度为如下表中所示参数时，相应的钢网开口长度或直径设置，下 表为部分参数（下左表格单位：mils ，下右表格单位：mm ）。

5.1.3、印锡钢网为了达到较好的上锡效果，有足够的锡量，元件开口必须符合以下要求：锡量体积比大于2，即：5.1.4、常用网框大小及张力标准：网框大小：650*550mm （25.5*21.5英寸） 736*736mm （29*29英寸）张力标准：≥30N5.1.5、各种钢网制作方式的比较：对于需做蚀刻、电铸或其它钢网由工艺工程师根据具体的产品综合评估决定其制作方式。

5.1.7、MARK 点：钢网B 面上需制作至少三个MARK 点，钢网与印制板上的MARK 点位置应一致。

如PCB 为拼板，钢网上需制作至少四个MARK 点。

一对对应PCB 辅助边上的MARK 点，另一对对应PCB 上的距离最远的一对（非辅助边上）MARK 点。

对于激光制作的钢网，其MARK 点采用表面烧结的方式制作，大小如下图：5.1.8、钢网刻字要求，如下图所示，如钢网为无铅制程则需在机种名后加“_ROHS ”字样。

5.1.9、倒角处理及开口最小距离（只针对印锡钢网）：所有元件转角处如未要求，开口都需进行倒角处理，倒角直径为0.05mm。

工程师没有特殊要求，钢网各开口之间、开口与板上通孔之间均需保持大于0.3mm的安全距离，当钢网外拓量与以上要求冲突时，需相应减少外拓量以满足以上要求。

''1.目的规范 SMT 车间的钢网厚度及开孔标准，保证锡膏、红胶有效的聚积在指定地址，为焊接供应有效的保证，从而提升整体的焊接质量水平。

.2.适用范围适用于本公司全部钢网的设计、制作及查收。

3.特别定义：钢网：亦称模板，是 SMT 印刷工序中，用来做印刷锡膏或贴片胶的平板模具。

供板：我司自己设计的印制电路板。

我司供应的印制电路板，包括Gerber 文件，印制电路板等。

制作钢网时要向钢网生产厂家说明。

4.职责：钢网开制人员编制《钢网制作要求》，上传PDM ，再由采买部将钢网制作要求和PCB 文件发给供应商加工，《钢网加工要求》详见附件一。

5.钢网资料、制作资料：5.1、网框资料：钢网边框资料可采用空心铝框，一般常用网框有以下几种： 29X29inch 23X23inch650X550mm 550X500mm。

5.2、钢片资料：钢片资料采用不锈钢板，其厚度为0.1-0.3mm. 。

5.3、张网用钢丝网钢丝网用资料为不锈钢钢丝，其数量应不低于 100 目，其最小信服张力应不低于 45N。

5.4、胶水在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必定用强度足够的胶水填充。

所用的胶水不与冲刷钢网溶剂起化学反应。

6.钢网表记及外形内容：6.1、外形图：6.2、PCB 地址要求：一般情况下， PCB 中心，钢网中心，钢网外框中心需重合，三者中心距最大值不高出 3.0mm。

PCB，钢片，钢网外框的轴线在方向上应一致，任两条轴线角度偏差不高出20。

6.3、 MARK 点的制作要求6.3.1 制作方式为正反面半刻，MARK 点最少制作数量为对角 2 个，依照 PCB 资料供应的大小''及形状按1： 1 方式张口。

6.3.2 MARK点的选择原则：PCB上的两条对角线上的四个MARK点能够不全部制作出来，但最少需要对角的二个MARK 点。

若是只有一条对角线上两个MARK点，则别的一个MARK点需满足到此对角线的垂直距离最远的原则选点。

1.目的规SMT车间的钢网厚度及开孔标准，保证锡膏、红胶有效的沉积在指定位置，为焊接提供有效的保证，从而提升整体的焊接质量水平。

.2.适用围适用于本公司所有钢网的设计、制作及验收。

3.特殊定义：钢网：亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模具。

供板：我司自己设计的印制电路板。

我司提供的印制电路板，包括Gerber文件，印制电路板等。

制作钢网时要向钢网生产厂家说明。

4.职责：钢网开制人员编制《钢网制作要求》，上传PDM，再由采购部将钢网制作要求和PCB文件发给供应商加工，《钢网加工要求》详见附件一。

5.钢网材料、制作材料：5.1、网框材料：钢网边框材料可选用空心铝框，一般常用网框有以下几种：29X29inch 23X23inch650X550mm 550X500mm 。

5.2、钢片材料：钢片材料选用不锈钢板，其厚度为0.1-0.3mm.。

5.3、网用钢丝网钢丝网用材料为不锈钢钢丝，其数目应不低于100目，其最小屈服力应不低于45N。

5.4、胶水在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必须用强度足够的胶水填充。

所用的胶水不与清洗钢网溶剂起化学反应。

6.钢网标识及外形容：6.1、外形图：6.2、PCB位置要求：一般情况下，PCB中心，钢网中心，钢网外框中心需重合，三者中心距最大值不超过3.0mm。

PCB，钢片，钢网外框的轴线在方向上应一致，任两条轴线角度偏差不超过20。

6.3、MARK点的制作要求6.3.1 制作方式为正反面半刻，MARK点最少制作数量为对角2个，根据PCB资料提供的大小及形状按1：1方式开口。

6.3.2 MARK点的选择原则：PCB上的两条对角线上的四个MARK点可以不全部制作出来，但至少需要对角的二个MARK点。

如果只有一条对角线上两个MARK点，则另外一个MARK点需满足到此对角线的垂直距离最远的原则选点。

6.3.3 涉及其他特殊情况，制作前通知钢网制作商。

1.目的规SMT车间的钢网厚度及开孔标准，保证锡膏、红胶有效的沉积在指定位置，为焊接提供有效的保证，从而提升整体的焊接质量水平。

.2.适用围适用于本公司所有钢网的设计、制作及验收。

3.特殊定义：钢网：亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模具。

供板：我司自己设计的印制电路板。

我司提供的印制电路板，包括Gerber文件，印制电路板等。

制作钢网时要向钢网生产厂家说明。

4.职责：钢网开制人员编制《钢网制作要求》，上传PDM，再由采购部将钢网制作要求和PCB文件发给供应商加工，《钢网加工要求》详见附件一。

5.钢网材料、制作材料：5.1、网框材料：钢网边框材料可选用空心铝框，一般常用网框有以下几种：29X29inch 23X23inch650X550mm 550X500mm 。

5.2、钢片材料：钢片材料选用不锈钢板，其厚度为0.1-0.3mm.。

5.3、网用钢丝网钢丝网用材料为不锈钢钢丝，其数目应不低于100目，其最小屈服力应不低于45N。

5.4、胶水在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必须用强度足够的胶水填充。

所用的胶水不与清洗钢网溶剂起化学反应。

6.钢网标识及外形容：6.1、外形图：6.2、PCB位置要求：一般情况下，PCB中心，钢网中心，钢网外框中心需重合，三者中心距最大值不超过3.0mm。

PCB，钢片，钢网外框的轴线在方向上应一致，任两条轴线角度偏差不超过20。

6.3、MARK点的制作要求6.3.1 制作方式为正反面半刻，MARK点最少制作数量为对角2个，根据PCB资料提供的大小及形状按1：1方式开口。

6.3.2 MARK点的选择原则：PCB上的两条对角线上的四个MARK点可以不全部制作出来，但至少需要对角的二个MARK点。

如果只有一条对角线上两个MARK点，则另外一个MARK 点需满足到此对角线的垂直距离最远的原则选点。

6.3.3 涉及其他特殊情况，制作前通知钢网制作商。

钢网开网规范钢网开网规范一、目的建立开网规范，防止钢网开孔产生的品质问题。

二、范围SMT车间三、内容1、基本要求：(PCB)型号:按邮件要求，无要求时请按Gerber文件的名称资料 :一般有Gerber或PCB，多种资料时以PCB为准加工类型：激光加电抛光Chip类: 附件要求优先，没有按照规范制作。

其他类: 附件要求优先，没有按照规范制作。

测试点 :一般不开插件通孔: 一般不开IC散热焊盘: 要开焊盘过板孔: 避孔MARK点: 需要正反面半刻，如距板边没有5mm，且必需再追加两个在板内的mark点。

钢片厚度：①有0.5间距的BGA用0.08MM、0.10MM、0.12MM；②有0.4间距BGA用0.08MM、0.10MM；③有01005小元件用0.08MM；④其它情况均用0.12MM；⑤有特殊要求时按邮件为准。

备注：钢片的厚度要根据产品的实际情况选用。

外框、型材规格: ①550*650MM/30*40mm②29x29英寸40mmx 40mm无钻孔。

（龙旗钢网默认为此外框）印刷格式：PCB外形居中，550x650时PCB边长对钢网长边。

2.通用规则：1.模板开口一般设计标准应为：面积比≥0.66，宽深比≥1.66，当开口长度远大于其宽度（如IC时），则需考虑其宽深比和面积比。

(Aspect Radio(宽深比)；开孔宽度（W）/模板厚度（T）Area Radio（面积比）：焊盘开孔面积/孔壁面积2.单个PAD不能大于3X4MM，超过的应用0.4~~0.5MM的线分割，分成的PAD≤2X2MM。

3.两个相邻元件的边缘距离≥0.30MM,如小于0.30MM时须做分割处理序号零件原始PAD尺寸钢网开口尺寸说明102011）PAD开口为0.32*0.37mm，2）内距为0.24mm。

204021)大小1:1开，内侧R倒圆角(R=1/2宽)0.40≤S≤0.50，2)当S>0.50，内移至S=0.50；S<0.40外移至S=0.40306031)倒角梯形开法，L1=1/4L，W1=1/4W，0.7≤S≤0.8，2)当S>0.80，内移至S=0.80；3)当S<0.70，外移至S=0.70408051)倒角梯形开法，L1=1/3L，W1=1/3W，0.9≤S≤1.1，2)当S>1.10，内移至S=1.10；3)当S<0.90，外移至S=0.9051206以上倒角梯形开法，L1=1/3L，W1=1/3W6三极管按焊盘大小1:1开。
