钢网开口设计规范

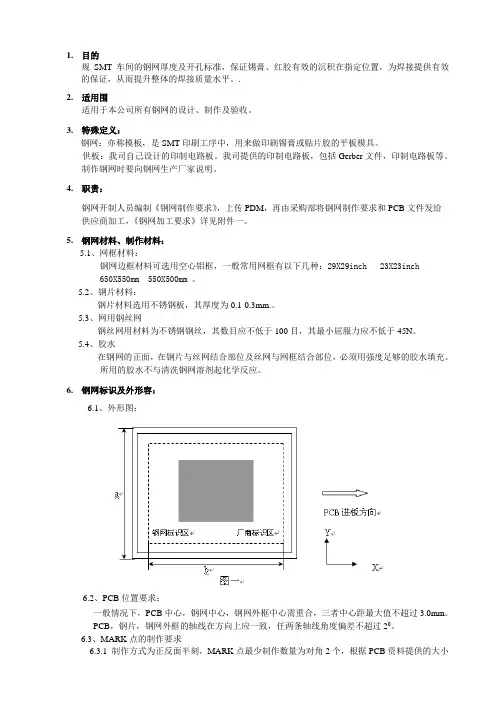

1.目的规范SMT车间的钢网厚度及开孔标准，保证锡膏、红胶有效的沉积在指定位置，为焊接提供有效的保证，从而提升整体的焊接质量水平。
.2.适用范围适用于本公司所有钢网的设计、制作及验收。
3.特殊定义：钢网：亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模具。
供板：我司自己设计的印制电路板。
我司提供的印制电路板，包括Gerber文件，印制电路板等。
制作钢网时要向钢网生产厂家说明。
4.职责：钢网开制人员编制《钢网制作要求》，上传PDM，再由采购部将钢网制作要求和PCB文件发给供应商加工，《钢网加工要求》详见附件一。
5.钢网材料、制作材料：、网框材料：钢网边框材料可选用空心铝框，一般常用网框有以下几种：29X29inch 23X23inch 650X550mm 550X500mm 。
、钢片材料：钢片材料选用不锈钢板，其厚度为-0.3mm.。
、张网用钢丝网钢丝网用材料为不锈钢钢丝，其数目应不低于100目，其最小屈服张力应不低于45N。
、胶水在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必须用强度足够的胶水填充。
所用的胶水不与清洗钢网溶剂起化学反应。
6.钢网标识及外形内容：、外形图：、PCB位置要求：一般情况下，PCB中心，钢网中心，钢网外框中心需重合，三者中心距最大值不超过3.0mm。
PCB，钢片，钢网外框的轴线在方向上应一致，任两条轴线角度偏差不超过20。
、MARK点的制作要求6.3.1 制作方式为正反面半刻，MARK点最少制作数量为对角2个，根据PCB资料提供的大小及形状按1：1方式开口。
6.3.2 MARK点的选择原则：PCB上的两条对角线上的四个MARK点可以不全部制作出来，但至少需要对角的二个MARK点。
如果只有一条对角线上两个MARK点，则另外一个MARK点需满足到此对角线的垂直距离最远的原则选点。
6.3.3 涉及其他特殊情况，制作前通知钢网制作商。
、厂商标识内容及位置：厂商标识应位于钢片TOP面的右下角（如图一所示），对其字体及文字大小不做要求，但要求其符号清晰易辩，其大小不应超过一边长为80mm*40mm的矩形区域。
钢网开口规范
钢网开口规范锡膏网开法CHIP类（R,L,C）0201类：内距0.25mm,PAD 1：1开口。
0402类：内距0.4-0.5mm.长度外扩0.05mm.PAD按原始形状。
0603类：内距0.65-0.8mm,1/3椭圆内凹防锡珠。
长度外加0.1mm.0805类：内距0.8-1.1mm,1/3椭圆内凹防锡珠。
长外加0.15mm.1206及以上的：内距较大时可1：1开.1/3椭圆内凹防锡珠。
长外加0.2mm.二极管：当元件本身较大时开口可1：1，但是当元件类型很小时，要根据情况保持内距，长度适当外加（0.1-0.2mm）三极管：开口1：1，或长度适当外加（0.1-0.2mm）IC开口：0.4PH:W=0.185mm. L内切0.1mm,外加0.15mm.(IC,QFP)0.5PH:W=0.22mm.L内切0.1mm.外加0.15mm.(QFP/QFN)L外加0.15mm，不内切。
（IC）0.65PH：W=0.28-0.32mm. L外加0.15-0.2mm.，0.8PH: W=0.38-0.42mm.L外加0.15-0.2mm.1.0PH: W=0.50-0.55mm.L外加0.15-0.2mm.1.27PH: W=0.60-0.70mm.L外加0.2mm.PLCC: 宽度1：1.长外加0.2mm.接地开法：面积开60%-70%。
大于1.2mm的架筋分割。
筋宽为0.3mm.，当接地面积很大时，可开“井”字型，此时的筋要用0.40MMBGA开口：0.4PH：0.24-0.26MM，方形导圆角通常开0.25MM0.5PH: 0.28-0.30MM，方形导圆角，通常开0.30MM0.65PH：￠=0.38mm.0.8PH: ￠=0.45mm.1.0PH: ￠=0.55mm1.27PH: ￠=0.65mm功率晶体开口：小功率晶体开法：此类功率晶体开法：如左图所示，中间切除部分为1.50MM，然后两头的元件都向外边加0.20MM此类功率晶体开法：在1：1的基础上上下两处PAD各外扩0.15-0.20mm大功率晶体开法：此类功率晶体开法：大PAD内切整体长度的25%，然后架筋分割。
钢网开口规范
钢网开口规范开口规范主题钢网开口数据适用范围公司钢网制作开口规范有效期长期分发部门一、通用规则：1、模板开口一般设计标准应为：面积比≥0.66，宽深比≥1.60，当开口长度远大于其宽度（如IC时），则需考虑其宽深比和面积比。
(Aspect Radio(宽深比)；开孔宽度（W）/模板厚度（T）Area Radio （面积比）：焊盘开孔面积/孔壁面积)；2、单个PAD不能大于3X4mm，超过的应用0.2~~0.5mm的线分割，分成的PAD≤2X2mm；3、两个相邻元件的边缘距离≥0.25mm,如小于0.25mm时须做分割处理，(卡座、屏蔽罩外加安全距离0.30mm以上)；4、天线焊盘,马达焊盘,金手指、金边，后焊孔及测试点无要求时，默认不用开孔,5、总体的开口面积(钢网空的总和)需要标示在钢网上面.6、板边对应钢网长边。
7、MARK点非印刷面半刻（即底面或PCB面半刻），数量最少刻对角4个,另外每小拼板如果有mark点也需要刻.二、钢网字符标识.按照厂家自行编号三: 开口方式序号零件原始PAD尺寸钢网开口尺寸说明(单位mm)1 02011、封装为0201元件长外扩10%并四周倒R＝0.03mm的圆角，保持内距0.23mm2 04021、大小1:1开，内距0.4mm（当间隙小于0.4mm时需外移至0.4mm；当间隙大于0.4mm时需内扩至0.4mm）2、倒角梯形1/33 0603 1、内距内切或内加保持0.6mm2、外三边加大10%3、三角形防锡珠（无铅）4 0805 1、外三边加大10%2、三角形防锡珠（无铅）5 1206(及以上)1、外三边加大10%2、三角形防锡珠（无铅）主题手机钢网开口数据适用范围公司手机钢网制作开口规范有效期长期分发部门序号零件原始PAD尺寸钢网开口尺寸说明6 三极管(Q)按焊盘大小1:1开。
7 二极管(D)内切三分之一,内切的部分中间留三分之一上锡。
8 四角元件按焊盘大小1:1开。
钢网开口设计技术规范
图形的起始点以及图形形状及大小。 D-CODE文件定义了电路中线路、孔、焊盘等图形的形状及大小。
2-3数据形式
Table：下面列出是一段D-CODE文件描述
| Turret | D code | Aperture | Aperture | Inner | Land | Line | Line |
| number |
13、He who seize the right moment, is the right man.谁把握机遇，谁就心想事成 。21.7.2121.7.2106:09:0006:09:00Jul y 21, 2021
14、谁要是自己还没有发展培养和教 育好， 他就不 能发展 培养和 教育别 人。2021年7月 21日星 期三上 午6时9分0秒06:09:0021.7.21
Area Ratio：针对0402，0201，BGA， CSP之类的小管脚类器件
2-ቤተ መጻሕፍቲ ባይዱ设计依据
2、实际应用 印刷机：印刷机要求STENCIL外框，MARK点在
哪面，印刷格式等 PCB：待装配PCB要求哪些需开孔，哪些不需要 工艺：印刷胶水还是锡膏？有何种工艺缺陷？是
否通孔元件使用SMT工艺？测试点是否开孔？ 装配密度：装配密度越高对STENCIL要求越高 产品类别：产品装配质量要求越高对STENCIL要
15、一年之计，莫如树谷；十年之计 ，莫如 树木； 终身之 计，莫 如树人 。2021年7月上 午6时9分21.7.2106:09Jul y 21, 2021
16、提出一个问题往往比解决一个更 重要。 因为解 决问题 也许仅 是一个 数学上 或实验 上的技 能而已 ，而提 出新的 问题， 却需要 有创造 性的想 像力， 而且标 志着科 学的真 正进步 。2021年7月21日星期 三6时9分0秒06:09:0021 July 2021
2-3数据形式
Table：下面列出是一段D-CODE文件描述
| Turret | D code | Aperture | Aperture | Inner | Land | Line | Line |
| number |
13、He who seize the right moment, is the right man.谁把握机遇，谁就心想事成 。21.7.2121.7.2106:09:0006:09:00Jul y 21, 2021
14、谁要是自己还没有发展培养和教 育好， 他就不 能发展 培养和 教育别 人。2021年7月 21日星 期三上 午6时9分0秒06:09:0021.7.21
Area Ratio：针对0402，0201，BGA， CSP之类的小管脚类器件
2-ቤተ መጻሕፍቲ ባይዱ设计依据
2、实际应用 印刷机：印刷机要求STENCIL外框，MARK点在
哪面，印刷格式等 PCB：待装配PCB要求哪些需开孔，哪些不需要 工艺：印刷胶水还是锡膏？有何种工艺缺陷？是
否通孔元件使用SMT工艺？测试点是否开孔？ 装配密度：装配密度越高对STENCIL要求越高 产品类别：产品装配质量要求越高对STENCIL要
15、一年之计，莫如树谷；十年之计 ，莫如 树木； 终身之 计，莫 如树人 。2021年7月上 午6时9分21.7.2106:09Jul y 21, 2021
16、提出一个问题往往比解决一个更 重要。 因为解 决问题 也许仅 是一个 数学上 或实验 上的技 能而已 ，而提 出新的 问题， 却需要 有创造 性的想 像力， 而且标 志着科 学的真 正进步 。2021年7月21日星期 三6时9分0秒06:09:0021 July 2021
SMT钢网开孔规范(锡膏+红胶)
SMT钢网开孔规范(锡膏+红胶)移6-8mil，内切4-6mil。
焊盘宽度1：1开孔，长度外加8-12mil，裸铜板宽度加4mil。
内距各内切4-6mil。
对于无铅锡膏开口规范，不同元件的开孔形状内距、开孔PAD、焊盘大小等都有不同的规定。
例如，对于0402元件，当内距S小于16时，S等于16，当16小于S小于18时，内距为1:1，当S大于18时，S等于18.对于其他元件如0603、0805和1206及以上的元件、二极管、高电容、电晶体、单排连接器、四脚晶振类、五脚IC、大电感和排阻排容等，也都有各自的规定。
需要注意的是，对于某些元件，如引脚可外括4-6mil，固定脚需要用0.3线宽做架桥处理等，都需要特别注意。
1.PCB尺寸规范PCB四个角的宽度为16mil，长度外加8mil。
如果四个角较大，则需要相应缩小并向两边外移缩小的二分之一。
宽度开7.2mil，长度可外扩4-6mil。
宽度开8.8-9.2mil，长度可外扩6-8mil，开金手指状。
宽度开12-13mil，长度可外扩6-10mil，开金手指状。
宽度开16-17mil，长度可外扩8-10mil。
宽度开20-22mil，长度可外扩8-10mil。
宽度开24-27mil，长度可外扩8-12mil。
宽度开7.2mil，内切0.4pitch4mil，外扩4mil。
如果长度超过15.7mil80mil，则只内切，不外扩。
QFP 0.5pitch。
宽度开8.8-9.0mil，内切4mil，外加4-6mil。
0.65pitch宽度开12-12.5mil，长度内切25.6mil，外扩6-8mil。
0.4pitch宽度同上，内切4-6mil，外拉15.7mil6-8mil。
QFN BGA 0.5pitch 宽度同上，内切6-8mil，外加19.7mil6-10mil。
宽度同上，同切6-8mil，外加0.65pitch8-12mil。
25.6mil0.4pitch15.7mil直径开8.8mil。
纲网制作及开制纲网规范
纲网制作及开制纲网规范一．网框二．绷网方式三．钢片厚度四．MARK点刻法五．字符六．开口通用规则七．开口方式一．网框常用网框推荐型号：１）29”x29”2 ）23”x23”3 ）650mmx550mm4 ）600x550mm印刷机的大小不一样，对网框的大小要求也会不一样，所以具体网框的大小要视印刷机的情况而定。
二．绷网方式若须电解抛光先将钢片电抛光处理,保证钢片光亮,无刺然后选择合适的绷网方式１．黄胶＋DP100 +铝胶带绷网方式:因DP100本身耐清洗,再加上铝胶带保护,故不会脱网.２．黄胶＋DP100 +S224保护漆绷网方式:DP100不会受清洗剂腐蚀,S224保护漆可使丝网不漏光及更美观.３．黄胶＋DP100内部全部封胶的绷网方式:此种绷网方式可耐任何清洗剂清洗.而且美观,客户在清洗网板时更方便.４．黄胶＋DP100两面封胶的绷网方式:此种绷网方式可耐超声波清洗三．钢片1. 钢片厚度 (厚度可用0.1mm-0.3mm)（１）为保证足够的锡浆/胶水量及焊接质量，常用推荐钢片厚度为：印胶网为0.2mm, 印锡网为0.15mm;（２）如有重要器件（如QFP 、CSP、0402、0201、COB等元件），为保证印锡量和焊接质量，印锡网钢片厚度的選擇較重要。
2. 钢片尺寸为保证钢网有足够的张力和良好的平整度，通常建议钢片距网框内侧保留有20～30mm.四． MARK点刻法视客户的印刷机而定，有印刷面半刻，非印刷面半刻，两面半刻，全刻透封黑胶和全刻透不封黑胶。
五．字符为能方便区分钢网适合生产的机型、使用状况以及与客户之间的沟通，通常建议在钢网上刻以下字符：客户型号（MODEL）、本厂编号（P/C）、钢片厚度（T）、生产日期（DATE）.六．开口通用规则１. 测试点,单独焊盘,客户无特殊说明则不开口.２. 中文字客户无特殊要求不刻.七．开口方式(一) 印刷锡浆网１Chip料元件的开口设计:(１) 封装为0402的焊盘开口1:1;(２) 封装为0603及0603以上的CHIP元件。
钢网开口设计规范标准
''1.目的规范 SMT 车间的钢网厚度及开孔标准，保证锡膏、红胶有效的聚积在指定地址，为焊接供应有效的保证，从而提升整体的焊接质量水平。
.2.适用范围适用于本公司全部钢网的设计、制作及查收。
3.特别定义：钢网：亦称模板，是 SMT 印刷工序中，用来做印刷锡膏或贴片胶的平板模具。
供板：我司自己设计的印制电路板。
我司供应的印制电路板，包括Gerber 文件，印制电路板等。
制作钢网时要向钢网生产厂家说明。
4.职责：钢网开制人员编制《钢网制作要求》，上传PDM ，再由采买部将钢网制作要求和PCB 文件发给供应商加工，《钢网加工要求》详见附件一。
5.钢网资料、制作资料：5.1、网框资料：钢网边框资料可采用空心铝框，一般常用网框有以下几种： 29X29inch 23X23inch650X550mm 550X500mm。
5.2、钢片资料：钢片资料采用不锈钢板，其厚度为0.1-0.3mm. 。
5.3、张网用钢丝网钢丝网用资料为不锈钢钢丝，其数量应不低于 100 目，其最小信服张力应不低于 45N。
5.4、胶水在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必定用强度足够的胶水填充。
所用的胶水不与冲刷钢网溶剂起化学反应。
6.钢网表记及外形内容：6.1、外形图：6.2、PCB 地址要求：一般情况下， PCB 中心，钢网中心，钢网外框中心需重合，三者中心距最大值不高出 3.0mm。
PCB，钢片，钢网外框的轴线在方向上应一致，任两条轴线角度偏差不高出20。
6.3、 MARK 点的制作要求6.3.1 制作方式为正反面半刻，MARK 点最少制作数量为对角 2 个，依照 PCB 资料供应的大小''及形状按1： 1 方式张口。
6.3.2 MARK点的选择原则：PCB上的两条对角线上的四个MARK点能够不全部制作出来，但最少需要对角的二个MARK 点。
若是只有一条对角线上两个MARK点，则别的一个MARK点需满足到此对角线的垂直距离最远的原则选点。
钢网开孔规范
7)、0.4Pitch开0.225mm（0.1MM）
0.08厚度开0.22MM
统一开方孔倒圆角
主题
钢网制作规范
序号
零件
钢网开口尺寸
说明
19
耳机座
图（1）图（2）
1）外三边加大0.3-0.5MM
20
SD
卡座
1）Pin脚外加0.50，如箭头表示；
2）固定脚外三边加大0.4MM
21
模块
长度加长0.4-0.5MM
二、开口方式
序号
零件
钢网开口尺寸
说明
1
0402
1)、内距S在0.4~0.45；
2)、裸铜板外三边加大10%，如W=L=S=0.5时，则焊盘整体加大20%开口即可
2
0603
1）、方形内凹U形防锡珠：
L2=1/3L1 W2=1/3W1
2)、内距S在0.6~0.7；
3)、裸铜板外三边加大10%。
3
0805
22
其它
贴片层上有焊盘需要开孔，加大避孔开，参照YC001E1604050
3)、类似连接器照此元件开。
17
SW
开关
整体加大30%-50%开。
18
BGA
1)、1.27pitch开0.65mm；
2)、1.0pitch开0.55mm；
3)、0.8pitch开0.45mm；
4)、0.76pitch开0.38mm；
5)、0.65pitch开0.36mm；
6)、0.5Pitch开0.285mm
PCB工艺边对钢网短边，如有两个或三个面拼一张钢网，排版为上下排版，即工艺边对工艺边排版（如下图），不可左右排版！
确认:审批：生效日期：2014-07-01
0.08厚度开0.22MM
统一开方孔倒圆角
主题
钢网制作规范
序号
零件
钢网开口尺寸
说明
19
耳机座
图（1）图（2）
1）外三边加大0.3-0.5MM
20
SD
卡座
1）Pin脚外加0.50，如箭头表示；
2）固定脚外三边加大0.4MM
21
模块
长度加长0.4-0.5MM
二、开口方式
序号
零件
钢网开口尺寸
说明
1
0402
1)、内距S在0.4~0.45；
2)、裸铜板外三边加大10%，如W=L=S=0.5时，则焊盘整体加大20%开口即可
2
0603
1）、方形内凹U形防锡珠：
L2=1/3L1 W2=1/3W1
2)、内距S在0.6~0.7；
3)、裸铜板外三边加大10%。
3
0805
22
其它
贴片层上有焊盘需要开孔，加大避孔开，参照YC001E1604050
3)、类似连接器照此元件开。
17
SW
开关
整体加大30%-50%开。
18
BGA
1)、1.27pitch开0.65mm；
2)、1.0pitch开0.55mm；
3)、0.8pitch开0.45mm；
4)、0.76pitch开0.38mm；
5)、0.65pitch开0.36mm；
6)、0.5Pitch开0.285mm
PCB工艺边对钢网短边，如有两个或三个面拼一张钢网，排版为上下排版，即工艺边对工艺边排版（如下图），不可左右排版！
确认:审批：生效日期：2014-07-01
钢网开口规范
此锡浆网开孔方式适合大部分产品达到最佳锡膏释放效果的要求，如有特殊要求应按要求制作。
1．CHIP料元件
封装为0201元件长外扩10%并四周倒R＝0.03mm的圆角。间隙保证不得小于9MIL大于11MIL.
封装为0402元件开孔如下图（当间隙小于0.4mm时需外移至0.4mm；当间隙大于0.4mm时需内扩至0.4mm）：
PITCH＝0.3mm，W＝0.16MM，L外移0.1mm，并两端倒圆角（若长度<0.8mm时,长向外加长0.15mm）。
3.20.5PITCH QFP,宽度方向0.23mm，长度方向内切0.1mm,外扩0.1mm；
0.5PITCH QFN宽度方向0.23mm，长度方向外扩0.1mm；
丝印框起引脚的为QFN，如右图；其它照3.1要求。
8.焊盘的一边≥4mm，同时另一边≥3mm时，此焊盘应架桥，桥宽为0.4mm。
9.当文件有屏蔽罩时应避开通孔，在拐角处一定要架桥宽为0.5mm的直桥，其余部分的长度不能超过4mm处架桥，桥宽为0.5mm。宽度向外扩0.2mm，同时与周边焊盘必须保证有0.3mm的安全距离。
10.电解电容长外加0.10MM（此类在制作时如无特殊要求，一律不做架桥处理）
封装为0603元件开孔如下图（当间隙小于0.6mm时需外移至0.6mm大于0.72MM时内扩至0.72MM）：
封装为0805以上(含0805)元件开孔如下图：
FUSE．MELF开孔如下图
大CHIP料无法分类的按焊盘面积的90%开口；
二极管按焊盘面积的100%开口。
一般通过元件的PITCH值,再结合标准焊盘大小来判定
封装类别(mil\mm) PITCH（mil）标准焊盘大小（长X宽）(mil)
0402(1005) P<55 25X20
1．CHIP料元件
封装为0201元件长外扩10%并四周倒R＝0.03mm的圆角。间隙保证不得小于9MIL大于11MIL.
封装为0402元件开孔如下图（当间隙小于0.4mm时需外移至0.4mm；当间隙大于0.4mm时需内扩至0.4mm）：
PITCH＝0.3mm，W＝0.16MM，L外移0.1mm，并两端倒圆角（若长度<0.8mm时,长向外加长0.15mm）。
3.20.5PITCH QFP,宽度方向0.23mm，长度方向内切0.1mm,外扩0.1mm；
0.5PITCH QFN宽度方向0.23mm，长度方向外扩0.1mm；
丝印框起引脚的为QFN，如右图；其它照3.1要求。
8.焊盘的一边≥4mm，同时另一边≥3mm时，此焊盘应架桥，桥宽为0.4mm。
9.当文件有屏蔽罩时应避开通孔，在拐角处一定要架桥宽为0.5mm的直桥，其余部分的长度不能超过4mm处架桥，桥宽为0.5mm。宽度向外扩0.2mm，同时与周边焊盘必须保证有0.3mm的安全距离。
10.电解电容长外加0.10MM（此类在制作时如无特殊要求，一律不做架桥处理）
封装为0603元件开孔如下图（当间隙小于0.6mm时需外移至0.6mm大于0.72MM时内扩至0.72MM）：
封装为0805以上(含0805)元件开孔如下图：
FUSE．MELF开孔如下图
大CHIP料无法分类的按焊盘面积的90%开口；
二极管按焊盘面积的100%开口。
一般通过元件的PITCH值,再结合标准焊盘大小来判定
封装类别(mil\mm) PITCH（mil）标准焊盘大小（长X宽）(mil)
0402(1005) P<55 25X20
钢网开口设计规范标准
1.目的规SMT车间的钢网厚度及开孔标准，保证锡膏、红胶有效的沉积在指定位置，为焊接提供有效的保证，从而提升整体的焊接质量水平。
.2.适用围适用于本公司所有钢网的设计、制作及验收。
3.特殊定义：钢网：亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模具。
供板：我司自己设计的印制电路板。
我司提供的印制电路板，包括Gerber文件，印制电路板等。
制作钢网时要向钢网生产厂家说明。
4.职责：钢网开制人员编制《钢网制作要求》，上传PDM，再由采购部将钢网制作要求和PCB文件发给供应商加工，《钢网加工要求》详见附件一。
5.钢网材料、制作材料：5.1、网框材料：钢网边框材料可选用空心铝框，一般常用网框有以下几种：29X29inch 23X23inch650X550mm 550X500mm 。
5.2、钢片材料：钢片材料选用不锈钢板，其厚度为0.1-0.3mm.。
5.3、网用钢丝网钢丝网用材料为不锈钢钢丝，其数目应不低于100目，其最小屈服力应不低于45N。
5.4、胶水在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必须用强度足够的胶水填充。
所用的胶水不与清洗钢网溶剂起化学反应。
6.钢网标识及外形容：6.1、外形图：6.2、PCB位置要求：一般情况下，PCB中心，钢网中心，钢网外框中心需重合，三者中心距最大值不超过3.0mm。
PCB，钢片，钢网外框的轴线在方向上应一致，任两条轴线角度偏差不超过20。
6.3、MARK点的制作要求6.3.1 制作方式为正反面半刻，MARK点最少制作数量为对角2个，根据PCB资料提供的大小及形状按1：1方式开口。
6.3.2 MARK点的选择原则：PCB上的两条对角线上的四个MARK点可以不全部制作出来，但至少需要对角的二个MARK点。
如果只有一条对角线上两个MARK点，则另外一个MARK 点需满足到此对角线的垂直距离最远的原则选点。
6.3.3 涉及其他特殊情况，制作前通知钢网制作商。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.３、MARK点的制作要求
6.3.1制作方式为正反面半刻,MAＲK点最少制作数量为对角2个,根据PCＢ资料提供的大小及形状按1:1方式开口。
6.3.2MAＲK点的选择原则：PＣB上的两条对角线上的四个MＡRK点可以不全部制作出来，但至少需要对角的二个MARＫ点。如果只有一条对角线上两个MＡRK点，则另外一个MＡRK点需满足到此对角线的垂直距离最远的原则选点。
适用于本公司所有钢网的设计、制作及验收。
3.特殊定义:
钢网:亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模具。
供板：我司自己设计的印制电路板。我司提供的印制电路板,包括Gｅrｂer文件,印制电路板等。制作钢网时要向钢网生产厂家说明。
4.职责：
钢网开制人员编制《钢网制作要求》,上传ＰDM,再由采购部将钢网制作要求和PＣB文件发给供应商加工，《钢网加工要求》详见附件一。
钢网开口设计规范
———————————————————————————————— 作者：
———————————————————————————————— 日期:
1.目的
规范SMＴ车间的钢网厚度及开孔标准,保证锡膏、红胶有效的沉积在指定位置，为焊接提供有效的保证,从而提升整体的焊接质量水平。．
2.适用范围
元件类型
间距
钢网厚度
CHIP
０４02
0.１2mm
０201
0.10ｍｍ
QFP(QFＮ）
0.65
0.13mm
0.５0
12mm
0.40
0.10mm
0.３0
0.10mｍ
BGA
1.25～1.27
０．１5ｍm
1．０0
０.13ｍｍ
0.５~0.８
０.12mm
PLCC
1.２5～１.２7
0.1５mｍ
７.１.3如有两种以上的ＩC器件同时存在时应以首先满足BGＡ为前提。
当焊盘设计为如下图所示的图形时，钢网开口尺寸仍如上图所示的对应关系（没有焊盘的部分不开口）
7.4.３、封装为SOT1４3晶体开口设计与焊盘为１:1的关系,如下图
焊盘设计钢网设计
7.4．4、封装为SOT23晶体开口设计与焊盘为1：１的关系，如下图:
7．4．5、SOT25２、SOT２２3等功率晶体管开孔方式如下图：
7.4.６、封装为MELF的元件钢网开口与焊盘设计为１：1的关系,制作钢网时如有用到ＭELＦ器件，需在邮件中给供应商标明MＥLF器件的位置号。
７.5、排阻器件
7.５.1、0６03排阻钢网开口设计:Y方向1：１，X方向平均内缩为焊盘尺寸的９0%。
7.5．2、０402不对称排阻钢网开口设计:
焊盘尺寸:
X1：１4miｌ/0．36mm
7.锡膏印刷钢网开口设计：
7.1、钢网厚度及工艺选择:
7.１.1钢网厚度应以满足最细间距ＱFP(QFN）、BＧA为前提，兼顾最小的ＣＨIP元件。
７.1.２ＱＦP pitcｈ≤0.５mm钢板选择０.1３mｍ或0.12mm;ｐｉtch>0．5ｍm钢板厚度选择０.１3mm－－0．2０mm; BGA球间距>1.0mm钢板选择0.1５mm；０.５ｍｍ≤BGA球间距≤1.０mm钢板选择0.13ｍm。(如效果不佳可选择０.12mｍ)(详见下附表)
5．4、胶水
在钢网的正面,在钢片与丝网结合部位及丝网与网框结合部位，必须用强度足够的胶水填充。所用的胶水不与清洗钢网溶剂起化学反应。
6.钢网标识及外形内容:
6.1、外形图：
6.2、PCＢ位置要求:
一般情况下,PCB中心,钢网中心,钢网外框中心需重合,三者中心距最大值不超过3.0mm。ＰＣＢ,钢片,钢网外框的轴线在方向上应一致,任两条轴线角度偏差不超过20。
5.钢网材料、制作材料：
5．1、网框材料:
钢网边框材料可选用空心铝框，一般常用网框有以下几种:29X２9iｎch 23X23ｉｎch 6５０X550mm５50X5０0mm。
5.2、钢片材料：
钢片材料选用不锈钢板,其厚度为0.1-0.3ｍm.。
5．３、张网用钢丝网
钢丝网用材料为不锈钢钢丝,其数目应不低于100目，其最小屈服张力应不低于４5N。
钢网要求PＣＢ板位置居中，四角及中间张力45N/cm。
７．3、CHIP类元件开口设计
7．3．1、0６03及以上，一般采用如下图所示的“V”型开口：
X、Y为焊盘尺寸,A、B、C、Ｒ为钢网开口尺寸
０603封装:
Ａ=X－0.０５,Ｂ=Ｙ-0．０5，C=1/3A,D=１／3B
0８05以上（含08０５)封装(包含电感、钽电容）：
X2： １２ｍil/0．3ｍm
Ｙ : ２4mil／0．61mｍ
钢网尺寸：
中间两个焊盘（X2）对应钢网开口宽度开成对称内缩，尺寸为0.23mm。
外边两个焊盘)X1）对应钢网开口靠内单边缩，尺寸为０.3mｍ。
７.１.4特殊情况可选择厚度不同的钢网。
7.1．5通常情况下，钢网工艺的选择以PCＢ板中IＣ的最小pｉtch值为依据,两者的关系如下：
7.２、一般原则
钢网开口设计必须符合宽厚比和面积比：
宽厚比（AspecｔRatio）＝开口的宽度（W）/钢片厚度（T)>1．5
面积比(Aｒea Raｔio）＝开口面积（L×W）/开口孔壁面积[２×（L＋Ｗ）×T]>2/３
A＝X-0.０5B=Ｙ－0.1 C=1/3A,D＝１/3B
7.３.2、0402封装
钢网开口与焊盘设计为1:１的关系。
7．4、小外形晶体管:
7.4.1、SOT23-1的晶体开孔尺寸,开口设计与焊盘为1:1的关系。
7.４.２、SOT８9晶体开孔设计：
尺寸对应关系:A1=X１；B１=Y１; B2=Y２；B3＝1.6mm
6．３.３涉及其他特殊情况,制作前通知钢网制作商。
6.４、厂商标识内容及位置：
厂商标识应位于钢片ＴOＰ面的右下角(如图一所示），对其字体及文字大小不做要求，但要求其符号清晰易辩，其大小不应超过一边长为80mm＊40ｍm的矩形区域。
6.５、钢网标识内容及位置：
钢网标识应位于T面的左下角(如图一所示)，其内容与格式(字体为标楷体,４号字)如下列所示：
PCB名称：BG９０02NPCB图号：78２２１76-Ｂ.1
钢网厚度：0.12mｍ面别:TOP(或BＯＴTOM或T&B或S)
厂家编号:
开制日期：
若PＣB需双面SMT制程，则需在面别处注明ＴＯP或BOTTOM面，如果是单面板，则需在面别处注明S(SＩNGLE）,如果是共用钢网,则需在面别处注明T＆B。
6.3.1制作方式为正反面半刻,MAＲK点最少制作数量为对角2个,根据PCＢ资料提供的大小及形状按1:1方式开口。
6.3.2MAＲK点的选择原则：PＣB上的两条对角线上的四个MＡRK点可以不全部制作出来，但至少需要对角的二个MARＫ点。如果只有一条对角线上两个MＡRK点，则另外一个MＡRK点需满足到此对角线的垂直距离最远的原则选点。
适用于本公司所有钢网的设计、制作及验收。
3.特殊定义:
钢网:亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模具。
供板：我司自己设计的印制电路板。我司提供的印制电路板,包括Gｅrｂer文件,印制电路板等。制作钢网时要向钢网生产厂家说明。
4.职责：
钢网开制人员编制《钢网制作要求》,上传ＰDM,再由采购部将钢网制作要求和PＣB文件发给供应商加工，《钢网加工要求》详见附件一。
钢网开口设计规范
———————————————————————————————— 作者：
———————————————————————————————— 日期:
1.目的
规范SMＴ车间的钢网厚度及开孔标准,保证锡膏、红胶有效的沉积在指定位置，为焊接提供有效的保证,从而提升整体的焊接质量水平。．
2.适用范围
元件类型
间距
钢网厚度
CHIP
０４02
0.１2mm
０201
0.10ｍｍ
QFP(QFＮ）
0.65
0.13mm
0.５0
12mm
0.40
0.10mm
0.３0
0.10mｍ
BGA
1.25～1.27
０．１5ｍm
1．０0
０.13ｍｍ
0.５~0.８
０.12mm
PLCC
1.２5～１.２7
0.1５mｍ
７.１.3如有两种以上的ＩC器件同时存在时应以首先满足BGＡ为前提。
当焊盘设计为如下图所示的图形时，钢网开口尺寸仍如上图所示的对应关系（没有焊盘的部分不开口）
7.4.３、封装为SOT1４3晶体开口设计与焊盘为１:1的关系,如下图
焊盘设计钢网设计
7.4．4、封装为SOT23晶体开口设计与焊盘为1：１的关系，如下图:
7．4．5、SOT25２、SOT２２3等功率晶体管开孔方式如下图：
7.4.６、封装为MELF的元件钢网开口与焊盘设计为１：1的关系,制作钢网时如有用到ＭELＦ器件，需在邮件中给供应商标明MＥLF器件的位置号。
７.5、排阻器件
7.５.1、0６03排阻钢网开口设计:Y方向1：１，X方向平均内缩为焊盘尺寸的９0%。
7.5．2、０402不对称排阻钢网开口设计:
焊盘尺寸:
X1：１4miｌ/0．36mm
7.锡膏印刷钢网开口设计：
7.1、钢网厚度及工艺选择:
7.１.1钢网厚度应以满足最细间距ＱFP(QFN）、BＧA为前提，兼顾最小的ＣＨIP元件。
７.1.２ＱＦP pitcｈ≤0.５mm钢板选择０.1３mｍ或0.12mm;ｐｉtch>0．5ｍm钢板厚度选择０.１3mm－－0．2０mm; BGA球间距>1.0mm钢板选择0.1５mm；０.５ｍｍ≤BGA球间距≤1.０mm钢板选择0.13ｍm。(如效果不佳可选择０.12mｍ)(详见下附表)
5．4、胶水
在钢网的正面,在钢片与丝网结合部位及丝网与网框结合部位，必须用强度足够的胶水填充。所用的胶水不与清洗钢网溶剂起化学反应。
6.钢网标识及外形内容:
6.1、外形图：
6.2、PCＢ位置要求:
一般情况下,PCB中心,钢网中心,钢网外框中心需重合,三者中心距最大值不超过3.0mm。ＰＣＢ,钢片,钢网外框的轴线在方向上应一致,任两条轴线角度偏差不超过20。
5.钢网材料、制作材料：
5．1、网框材料:
钢网边框材料可选用空心铝框，一般常用网框有以下几种:29X２9iｎch 23X23ｉｎch 6５０X550mm５50X5０0mm。
5.2、钢片材料：
钢片材料选用不锈钢板,其厚度为0.1-0.3ｍm.。
5．３、张网用钢丝网
钢丝网用材料为不锈钢钢丝,其数目应不低于100目，其最小屈服张力应不低于４5N。
钢网要求PＣＢ板位置居中，四角及中间张力45N/cm。
７．3、CHIP类元件开口设计
7．3．1、0６03及以上，一般采用如下图所示的“V”型开口：
X、Y为焊盘尺寸,A、B、C、Ｒ为钢网开口尺寸
０603封装:
Ａ=X－0.０５,Ｂ=Ｙ-0．０5，C=1/3A,D=１／3B
0８05以上（含08０５)封装(包含电感、钽电容）：
X2： １２ｍil/0．3ｍm
Ｙ : ２4mil／0．61mｍ
钢网尺寸：
中间两个焊盘（X2）对应钢网开口宽度开成对称内缩，尺寸为0.23mm。
外边两个焊盘)X1）对应钢网开口靠内单边缩，尺寸为０.3mｍ。
７.１.4特殊情况可选择厚度不同的钢网。
7.1．5通常情况下，钢网工艺的选择以PCＢ板中IＣ的最小pｉtch值为依据,两者的关系如下：
7.２、一般原则
钢网开口设计必须符合宽厚比和面积比：
宽厚比（AspecｔRatio）＝开口的宽度（W）/钢片厚度（T)>1．5
面积比(Aｒea Raｔio）＝开口面积（L×W）/开口孔壁面积[２×（L＋Ｗ）×T]>2/３
A＝X-0.０5B=Ｙ－0.1 C=1/3A,D＝１/3B
7.３.2、0402封装
钢网开口与焊盘设计为1:１的关系。
7．4、小外形晶体管:
7.4.1、SOT23-1的晶体开孔尺寸,开口设计与焊盘为1:1的关系。
7.４.２、SOT８9晶体开孔设计：
尺寸对应关系:A1=X１；B１=Y１; B2=Y２；B3＝1.6mm
6．３.３涉及其他特殊情况,制作前通知钢网制作商。
6.４、厂商标识内容及位置：
厂商标识应位于钢片ＴOＰ面的右下角(如图一所示），对其字体及文字大小不做要求，但要求其符号清晰易辩，其大小不应超过一边长为80mm＊40ｍm的矩形区域。
6.５、钢网标识内容及位置：
钢网标识应位于T面的左下角(如图一所示)，其内容与格式(字体为标楷体,４号字)如下列所示：
PCB名称：BG９０02NPCB图号：78２２１76-Ｂ.1
钢网厚度：0.12mｍ面别:TOP(或BＯＴTOM或T&B或S)
厂家编号:
开制日期：
若PＣB需双面SMT制程，则需在面别处注明ＴＯP或BOTTOM面，如果是单面板，则需在面别处注明S(SＩNGLE）,如果是共用钢网,则需在面别处注明T＆B。
