传统空调与毛细管网空调对比

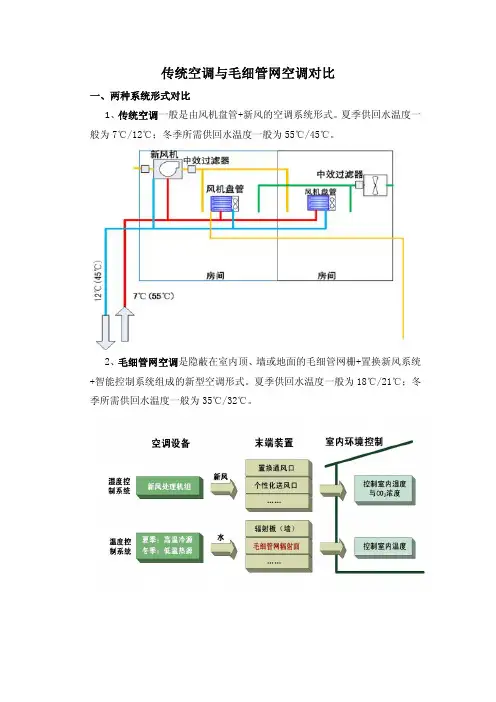

传统空调与毛细管网空调对比一、两种系统形式对比 1、 传统空调一般是由风机盘管+新风的空调系统形式。

夏季供回水温度一 般为 7℃/12℃；冬季所需供回水温度一般为 55℃/45℃。

2、 毛细管网空调是隐蔽在室内顶、 墙或地面的毛细管网栅+置换新风系统 +智能控制系统组成的新型空调形式。

夏季供回水温度一般为 18℃/21℃；冬 季所需供回水温度一般为 35℃/32℃。

下图：毛细管网空调水系统组成示意 毛细管网空调水系统组成示意。

二、两种系统特点对比 1、舒适性对比 传统风机盘管+新风的空调形式 新风的空调形式：风机盘管在室内具有强吹风感， ，夏季向 室内吹强冷风，冬季向室内吹强热风 冬季向室内吹强热风；风机盘管噪音较大，风盘因为具有强 风盘因为具有强 吹风，所以送风口处产生低频噪音 风盘内风机长时间机械运转易产生机械 所以送风口处产生低频噪音，风盘内风机长时间机械运转易产生机械 震动、碰撞噪音。

毛细管网空调在各房间 在各房间内均无机械末端设备，无空调冷水、冷凝水管道 冷凝水管道， 不需要维修，靠接近于环境温度的毛细管网辐射面采暖或制冷 高舒适的恒温 靠接近于环境温度的毛细管网辐射面采暖或制冷。

高舒适的恒温 环境，波长峰值可以改善人体微循环促进新陈代谢调节神经和呼吸系统 波长峰值可以改善人体微循环促进新陈代谢调节神经和呼吸系统， 波长峰值可以改善人体微循环促进新陈代谢调节神经和呼吸系统传统的空调系统新风一般采用顶送顶回的组织形式，因为顶棚送风口送 风，所以风速较高，有强吹风，易产生噪音，送风、回风管路较粗大，占室 内空间大。

毛细管网空调采用地送、顶棚集中回风组织形式，送风口风速缓慢，无 噪音，室内换气充分、彻底，室内空气质量高。

上图为置换送风形式。

其原理为：全置换式新风系统是将室外的空气经过 过滤、除尘、消毒、除湿、加湿等多级处理的新鲜空气以0.2-0.3m/s 的速度 从地面踢角或窗下的送风口送入室内。

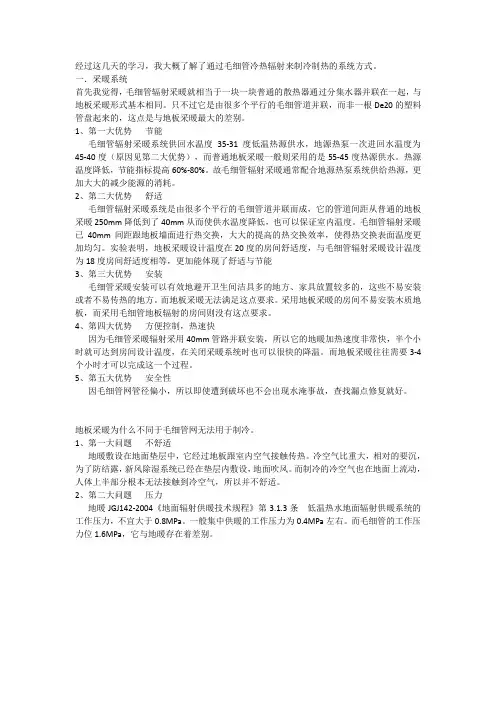

经过这几天的学习，我大概了解了通过毛细管冷热辐射来制冷制热的系统方式。

一．采暖系统首先我觉得，毛细管辐射采暖就相当于一块一块普通的散热器通过分集水器并联在一起，与地板采暖形式基本相同。

只不过它是由很多个平行的毛细管道并联，而非一根De20的塑料管盘起来的，这点是与地板采暖最大的差别。

1、第一大优势节能毛细管辐射采暖系统供回水温度35-31度低温热源供水，地源热泵一次进回水温度为45-40度（原因见第二大优势），而普通地板采暖一般则采用的是55-45度热源供水。

热源温度降低，节能指标提高60%-80%。

故毛细管辐射采暖通常配合地源热泵系统供给热源，更加大大的减少能源的消耗。

2、第二大优势舒适毛细管辐射采暖系统是由很多个平行的毛细管道并联而成，它的管道间距从普通的地板采暖250mm降低到了40mm从而使供水温度降低，也可以保证室内温度。

毛细管辐射采暖已40mm间距跟地板墙面进行热交换，大大的提高的热交换效率，使得热交换表面温度更加均匀。

实验表明，地板采暖设计温度在20度的房间舒适度，与毛细管辐射采暖设计温度为18度房间舒适度相等，更加能体现了舒适与节能3、第三大优势安装毛细管采暖安装可以有效地避开卫生间洁具多的地方、家具放置较多的，这些不易安装或者不易传热的地方。

而地板采暖无法满足这点要求。

采用地板采暖的房间不易安装木质地板，而采用毛细管地板辐射的房间则没有这点要求。

4、第四大优势方便控制，热速快因为毛细管采暖辐射采用40mm管路并联安装，所以它的地暖加热速度非常快，半个小时就可达到房间设计温度，在关闭采暖系统时也可以很快的降温。

而地板采暖往往需要3-4个小时才可以完成这一个过程。

5、第五大优势安全性因毛细管网管径偏小，所以即使遭到破坏也不会出现水淹事故，查找漏点修复就好。

地板采暖为什么不同于毛细管网无法用于制冷。

1、第一大问题不舒适地暖敷设在地面垫层中，它经过地板跟室内空气接触传热。

冷空气比重大，相对的要沉，为了防结露，新风除湿系统已经在垫层内敷设，地面吹风。

浅谈毛细管网空调系统论文导读：随着社会的进步，人民生活水平的提高，人们对住宅环境的舒适性要求也逐步提高，相应的室内空调系统必须得到改进，尽量减少室内送风量，避免强风感和噪声，特别是在休息时间保持室内宁静。

毛细管网就是温湿度独立控制空调技术的一部分。

1、高效节能：毛细管网有极大的散热表面积，以辐射方式供暖制冷。

因此，毛细管网承担的热、湿负荷有限，无法满足多数冷热负荷较大建筑的需要，特别是无法保证在高温环境下的空调效果，必须配以新风处理体统并将新风的含湿量处理到室内设计的绝对含湿量以下，是新风担负房间的部分湿负荷，弥补辐射供冷系统对热湿处理能力的不足。

关键词：毛细管网，辐射供冷，节能，舒适引言随着社会的进步，人民生活水平的提高，人们对住宅环境的舒适性要求也逐步提高，相应的室内空调系统必须得到改进，尽量减少室内送风量，避免强风感和噪声，特别是在休息时间保持室内宁静；同时考虑到能源短缺的影响，还应尽量采用低品位能源，有冷热蓄能措施等，目前普遍认为温度湿度独立控制空调技术可能是一个有效的解决途径。

毛细管网就是温湿度独立控制空调技术的一部分。

一、毛细管网平面辐射空调简介毛细管网模拟叶脉和人体毛细血管机制，利用毛细管网表面或辐射体表面与室内空气较小的温差，通过毛细管内流动的液体来调节自身温度，从而达到与周围环境的平衡。

毛细管网是集分水式结构，由外径3.5-5.0mm（壁厚0.4-0.9mm左右）的毛细管和外径20mm（壁厚2mm或2.3mm）的供回水主干管构成管网。

保温层、散热层和毛细管网结合使用，复合成毛细管网换热器。

毛细管网顶板辐射空调一般由热交换器、带循环泵的分配站、温控调节系统、毛细管网以及配套除湿系统等组成。

毛细管网主要承担室内去除显热的影响。

由于除湿的任务有处理潜热的新风系统承担，因而显热系统的冷水供水温度不再是常规冷凝除湿空调系统中的7℃，而是提高到18℃左右。

毛细管网平面空调系统夏季供水温度为16/18℃，辐射面表面温度约为20℃；冬季供水温度为28/32℃；辐射面表面温度约为30℃。

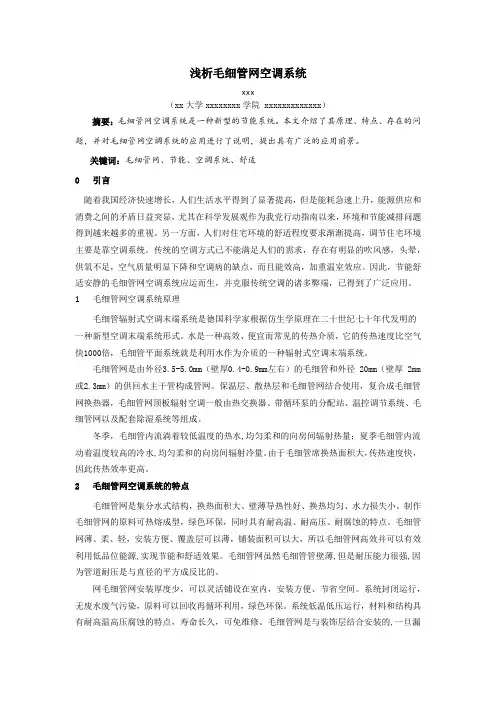

浅析毛细管网空调系统xxx（xx大学xxxxxxxx学院 xxxxxxxxxxxxx）摘要：毛细管网空调系统是一种新型的节能系统。

本文介绍了其原理、特点、存在的问题，并对毛细管网空调系统的应用进行了说明，提出具有广泛的应用前景。

关键词：毛细管网、节能、空调系统、舒适0 引言随着我国经济快速增长，人们生活水平得到了显著提高，但是能耗急速上升，能源供应和消费之间的矛盾日益突显，尤其在科学发展观作为我党行动指南以来，环境和节能减排问题得到越来越多的重视。

另一方面，人们对住宅环境的舒适程度要求渐渐提高，调节住宅环境主要是靠空调系统。

传统的空调方式已不能满足人们的需求，存在有明显的吹风感，头晕，供氧不足，空气质量明显下降和空调病的缺点，而且能效高，加重温室效应。

因此，节能舒适安静的毛细管网空调系统应运而生，并克服传统空调的诸多弊端，已得到了广泛应用。

1 毛细管网空调系统原理毛细管辐射式空调末端系统是德国科学家根据仿生学原理在二十世纪七十年代发明的一种新型空调末端系统形式。

水是一种高效、便宜而常见的传热介质，它的传热速度比空气快1000倍，毛细管平面系统就是利用水作为介质的一种辐射式空调末端系统。

毛细管网是由外径3.5-5.0mm（壁厚0.4-0.9mm左右）的毛细管和外径 20mm（壁厚 2mm 或2.3mm）的供回水主干管构成管网。

保温层、散热层和毛细管网结合使用，复合成毛细管网换热器，毛细管网顶板辐射空调一般由热交换器、带循环泵的分配站、温控调节系统、毛细管网以及配套除湿系统等组成。

冬季，毛细管内流淌着较低温度的热水,均匀柔和的向房间辐射热量；夏季毛细管内流动着温度较高的冷水,均匀柔和的向房间辐射冷量。

由于毛细管席换热面积大，传热速度快，因此传热效率更高。

2 毛细管网空调系统的特点毛细管网是集分水式结构，换热面积大、壁薄导热性好、换热均匀、水力损失小。

制作毛细管网的原料可热熔成型，绿色环保，同时具有耐高温、耐高压、耐腐蚀的特点。

毛细管网空调技术——实现可再生能源最大程度应用的空调技术一、毛细管网空调基本原理及发展史1.人体恒温原理所有的恒温动物都有一层富含毛细血管的表皮，我们人类也是一样。

这层毛细血管帮助我们调节体内的温度，在外部环境温度发生变化时让我们的体温控制在36℃，从而使我们体内的器官不受外部环境温度影响。

周围温度高：皮肤表面血管扩张，血流增加，皮肤散热。

周围温度低：皮肤表面血管收缩，血流降低，防止体温散失。

2.毛细管网空调原理采用 3.4x0.55mm或 4.3x0.8mm的塑料材质毛细管组成间隔10mm-30mm的网栅，在网栅中和人体血管中的液体流动速度基本相同，都在0.05-0.2m/s之间。

辐射60%，对流40%的形式使得此种制冷或供暖形式等同于自然界物体间的动态热平衡规律，以及人体与周边的传热比例。

静态环境使人体感到非常舒适，体感温度比室温高2~3℃，不会产生常规空调由于需要满足制冷或制热量而采用高速送风时带来的吹风感和相应的干燥感觉。

PPR毛细管网是理想的高效换热器，这是由其结构特点和材料特点决定的。

毛细管热泵空调系统是指利用毛细管作为采集能量的前端采集器或释放能量的末端散冷散热器。

热泵空调根据需要可以采用水源热泵主机，也可以采用空气源热泵主机。

在冬季毛细管辐射供热工况，供水水温只需30℃-35℃即能达到室温20℃±2℃；夏季毛细管辐射供冷工况，辅以置换新风的除湿系统，供水水温只需18℃即能达到室温26℃±2℃。

为了区别于传统工况的空调系统，特命名为毛细管热泵空调系统。

3.国内外毛细管网空调技术发展史1985年，德国人Donald Herbs发明了毛细管网系统。

1986年，在德国柏林的一个项目中首次应用。

1994年，德国 CLINA毛细管技术有限公司在柏林成立。

在那前后，又成立了德国BEKA采暖制冷股份有限公司和德国地之气环保设计有限公司。

至2016年，上述三家制造商公司在美国、澳洲、瑞士、瑞典、荷兰、俄罗斯等西方国家已广泛推广毛细管网空调系统。

毛细管网辐射空调系统一、毛细管网空调系统介绍毛细管网空调系统由冷源、分集水器、循环泵和辐射板组成，冷源采用空冷式冰蓄冷冷水机组，冷水机组的供水温度为5℃－7℃。

各供冷方式所需要的冷水温度不同，所需要的冷水温度为16℃－18℃，供应辐射供冷方式的冷水系统因所需要的冷水温度较高（16℃－18℃），需要设置板式换热器和三通调节阀进行调节。

各实验空间的流量利用流量计、流量平衡阀进行调节。

露点控制系统采用毛细管网供冷系统的配套产品，毛细管辐射空调系统是一种可代替常规中央空调的新型节能舒适空调。

系统以水作为冷媒载体，通过均匀紧密的毛细管席（一般管体3．35MM＊0．5MM，间距10MM）辐射传热。

由于该系统所需的夏季冷冻源供水温度只需17－19℃供回水温度，冬季只需32－30℃供回水温度，大大低于常规水空调夏季7－12℃和冬季45－40℃供回水所需的能耗，因而系统更节能。

二、毛细管网地板采暖系统特点1)高舒适度由于毛细管网是由间距很小的平行毛细管均匀分布构成，热辐射交换面积特别大，地表基本没有温差，脚感更好!每个房间采用单独循环结构，故通过安装在房间内的温控器可单独控制各房间温度。

2)安装灵活毛细管网轻薄、柔软、荷载小，方便与装饰层结合安装，不仅可以安装在地面，在地面遮挡率大的情况下可以考虑安装在墙面或顶棚。

A、卫生间卫生洁具多地面安装面积有限，同时一些卧室由于家具遮挡导致散热面积有限，普通地板采暖一般满足不了热负荷要求需要增加辅助采暖设施。

如果用毛细管网采暖，可以把毛细管网安装在墙面或顶棚，各种问题就可以很好解决。

B、地面装饰材质影响：采用普通地板采暖的房间地面装饰材料受到限制，如不宜安装实木地板等。

铺装毛细管网的房间不受这些条件限制。

3)节能效果好普通地暖供回水温度一般55℃-45℃;毛细管网供回水温度一般28℃-32℃,比普通地暖节能30%以上，节能显著。

特别适合同热泵配合使用，达到更节能的效果。

4)毛细管网占用建筑净空小，节省建筑空间，利于房屋设计和装修*超薄地暖系统，大大降低了建筑基础的承重负荷和造价成本，比普通地暖增加了房间净高。

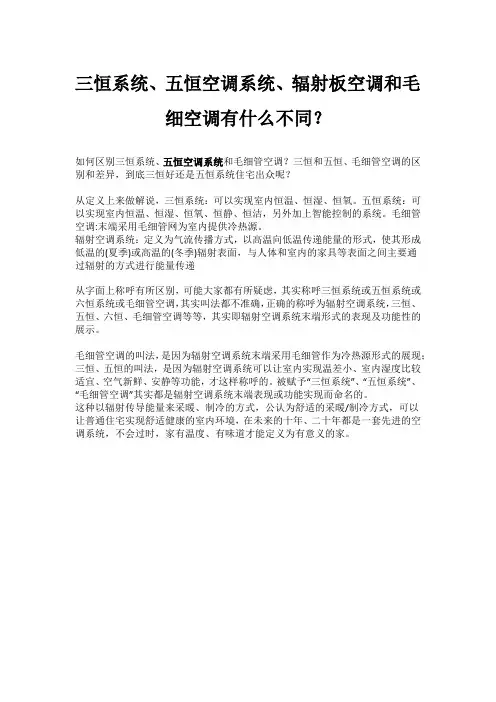

三恒系统、五恒空调系统、辐射板空调和毛
细空调有什么不同？
如何区别三恒系统、五恒空调系统和毛细管空调？三恒和五恒、毛细管空调的区别和差异，到底三恒好还是五恒系统住宅出众呢？
从定义上来做解说，三恒系统：可以实现室内恒温、恒湿、恒氧。

五恒系统：可以实现室内恒温、恒湿、恒氧、恒静、恒洁，另外加上智能控制的系统。

毛细管空调:末端采用毛细管网为室内提供冷热源。

辐射空调系统：定义为气流传播方式，以高温向低温传递能量的形式，使其形成低温的(夏季)或高温的(冬季)辐射表面，与人体和室内的家具等表面之间主要通
过辐射的方式进行能量传递
从字面上称呼有所区别，可能大家都有所疑虑，其实称呼三恒系统或五恒系统或六恒系统或毛细管空调，其实叫法都不准确，正确的称呼为辐射空调系统，三恒、五恒、六恒、毛细管空调等等，其实即辐射空调系统末端形式的表现及功能性的展示。

毛细管空调的叫法，是因为辐射空调系统末端采用毛细管作为冷热源形式的展现；三恒、五恒的叫法，是因为辐射空调系统可以让室内实现温差小、室内湿度比较适宜、空气新鲜、安静等功能，才这样称呼的。

被赋予“三恒系统”、“五恒系统”、“毛细管空调”其实都是辐射空调系统末端表现或功能实现而命名的。

这种以辐射传导能量来采暖、制冷的方式，公认为舒适的采暖/制冷方式，可以
让普通住宅实现舒适健康的室内环境，在未来的十年、二十年都是一套先进的空调系统，不会过时，家有温度、有味道才能定义为有意义的家。

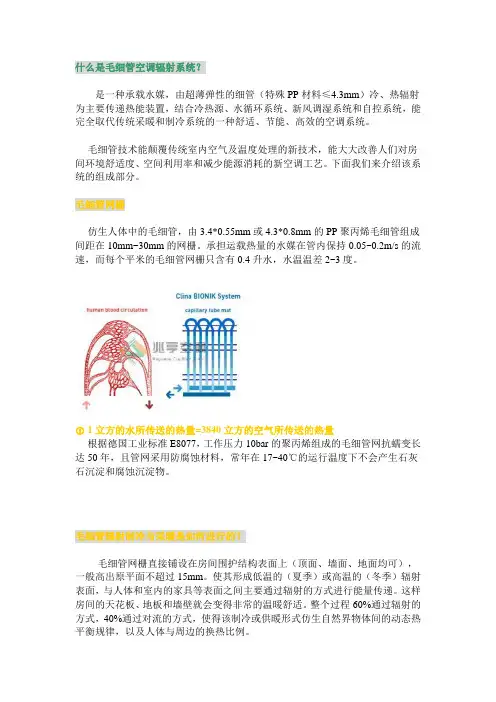

什么是毛细管空调辐射系统？是一种承载水媒，由超薄弹性的细管（特殊PP材料≤4.3mm）冷、热辐射为主要传递热能装置，结合冷热源、水循环系统、新风调湿系统和自控系统，能完全取代传统采暖和制冷系统的一种舒适、节能、高效的空调系统。

毛细管技术能颠覆传统室内空气及温度处理的新技术，能大大改善人们对房间环境舒适度、空间利用率和减少能源消耗的新空调工艺。

下面我们来介绍该系统的组成部分。

毛细管网栅仿生人体中的毛细管，由3.4*0.55mm或4.3*0.8mm的PP聚丙烯毛细管组成间距在10mm~30mm的网栅。

承担运载热量的水媒在管内保持0.05~0.2m/s的流速，而每个平米的毛细管网栅只含有0.4升水，水温温差2~3度。

1立方的水所传送的热量=3840立方的空气所传送的热量根据德国工业标准E8077，工作压力10bar的聚丙烯组成的毛细管网抗蠕变长达50年，且管网采用防腐蚀材料，常年在17~40℃的运行温度下不会产生石灰石沉淀和腐蚀沉淀物。

毛细管辐射制冷与采暖是如何进行的？毛细管网栅直接铺设在房间围护结构表面上（顶面、墙面、地面均可），一般高出原平面不超过15mm。

使其形成低温的（夏季）或高温的（冬季）辐射表面，与人体和室内的家具等表面之间主要通过辐射的方式进行能量传递。

这样房间的天花板、地板和墙壁就会变得非常的温暖舒适。

整个过程60%通过辐射的方式，40%通过对流的方式，使得该制冷或供暖形式仿生自然界物体间的动态热平衡规律，以及人体与周边的换热比例。

制冷工况下：应用热空气比冷空气轻的物理性质。

热空气上升后由顶棚降温，被降温的冷空气积蓄到一定密度后重新下沉，从而供给室内凉爽舒适的温度。

吊顶的温度取决于供水温度，系统内的循环水温为17~19℃，则表面制冷温度达到19~21℃。

由于夏季室内湿度大的原因，在冷却环路上安装露点探测器，保护毛细管网栅表面不至于产生冷凝水。

制热工况下：可向毛细管网栅提供28~35℃的循环热水，保证地板温度维持在27~32℃之间。

1毛细管网加工工艺的特殊性1、传统塑料管道连接方式的局限性：（1）所用的管件多，连接工艺复杂，容易发生漏水事故。

（2）连接方式限制了1根整体的管道与至少3根管道同时连接。

（3）管道壁厚受限制。

依据现有国家标准《GB10798-89 热塑性塑料管材通用壁厚表》和《JBJ地面辐射供暖技术规程B.1.3》规定以热熔方式连接的热塑性塑料管道壁厚不得小于1.9mm，才能保证热熔连接的可靠性，这样就限制了可热熔的塑料管道向小管径和微小管径方向的发展，小管径管道的壁厚会远远超过满足所需压力等级的壁厚要求，不但造成原材料的浪费，壁厚过大也降低了塑料管材的柔韧性，降低了导热性能。

2、毛细管网加工是塑料管道加工工艺的技术创新（1）提供了一种塑料管道之间不用加直通、弯头、三通等连接管件直接连接的连接方式。

（2）实现了一根整体管道通过侧面开孔方式同时和若干管道直接连接。

（3）提供端面连接的小管管道壁厚不受焊接要求的限制，为细小、微小管径的管道的应用提供了可能。

2毛细管网的主要特点1、结构特点：毛细管网是集分水式结构，具有换热面积大、壁薄导热性好、换热均匀、水力损失小的特点，决定了毛细管网是一种高效的换热器。

“面大壁薄”是毛细管网用于热交换的核心优点。

2、材料特点：制作毛细管网的原料是PP-R、PE-RT等可热塑性塑料，可热熔成型，绿色环保，同时具有耐高温、耐高压、耐腐蚀的特点，因此有广泛的推广应用领域，是理想的高效换热器。

3、使用特点：毛细管网薄、柔、轻，因此安装方便、覆盖层可以薄，铺装面积可以大，因此可以有效利用低品位能源，实现节能和舒适效果。

3毛细管网的主要用途1、用于热湿独立处理空调系统，辐射供暖制冷，用能品位低，可以提高空调机组的能效，或直接利用可再生能源。

2、用于制作呼吸式空调墙（又称重力循环空调），调温调湿，使用方便，受限制条件少。

3、用于供暖，可以替代传统散热器或普通地板采暖，安装方便，供热效率高。

4、用于农业大棚，利用土壤的蓄热能力，均衡大棚内昼夜及季节的温差，提高大棚的生产效率。

180 |R E A L E S T A T E G U I D E毛细管网特点及其应用探究方福军 (南京朗诗地产有限公司 江苏 南京 210096)[摘 要] 随着国家双碳 政策的推行,建筑节能产业显得越发重要,解决好北方采暖与南方的制冷的能耗问题,对节能减排具有重要意义㊂毛细管网与其所联系的室内空调系统作为一个新兴的材料及系统,在建筑行业具有广阔的应用前景㊂[关键词] 双碳政策;建筑能耗;毛细管网[中图分类号]T U 201.5 [文献标识码]A [文章编号]1009-4563(2023)15-180-031 毛细管网1985,德国人D o n a l d H e r b s 发明制造了毛细管网㊂2006年,我国实现了毛细管网的国产化㊂目前,国产的毛细管网通过了建设部行业科技成果评估,结论为: 国内首创㊁主要性能指标国际先进㊂ 这项产品进入推广应用阶段,去年已经成功地应用于国家重点工程国奥村的建设㊂1.1 毛细管网的特点1.1.1 结构特点毛细管网是集分水式结构,具有换热面积大㊁换热均匀㊁换热效果好㊁水力损失小的特点,从而决定了毛细管网是一种高效的换热器.1.1.2 材料特点制作毛细管网的原料可以是P P -R ㊁P E-R T 或P B 等可热熔性树脂,均是绿色环保的原料,具有耐高温㊁耐高压㊁耐腐蚀的特点,从而使毛细管网具有广泛的用途并成为理想的高效换热器;1.1.3 使用特点毛细管网轻薄㊁柔软㊁荷载小㊁结构合理㊁性能优良,因此具有安装方便㊁高效节能㊁高舒适度㊁绿色环保的特点㊂图1 毛细管网的结构示意图1.2 毛细管网的用途正是以上毛细管网的优良特点,决定了毛细管网具有广泛的用途㊂毛细管网可以打造生态建筑㊂室外的能量,可能来自阳光㊁空气或土壤,通过毛细管网中循环的介质均匀地散布到室内顶棚㊁地面或墙面㊂毛细管网和室内表面的装饰层相结合,就像皮肤中的毛细血管一样柔和地调节室内温度㊂徐徐的微风送来清新的空气,室内不再有异味,不再有甲醛和一氧化碳的污染,合理的湿度滋润您的皮肤和呼吸系统,家具㊁被服㊁粮食也不再发生霉变和虫咬,从而造就 恒温恒湿恒氧 的生态住宅㊂图2 毛细管网制冷时的红外热成像图2所示的是毛细管网制冷时的红外热成像㊂由图中可知,毛细管网可以像控制灯光一样控制室温㊂地板采暖的热惯性要2~6小时,而毛细管网用5分钟就可以使辐射面温度达到设定温度,30分钟明显改变室温,很容易实现分室温控㊂因此安装了毛细管网的环境有洞窟效应:冬天感受阳光的温馨,夏天享受林荫的凉爽,从而使毛细管网成为生态空调技术的基石,并具有舒适㊁节能的优点㊂1.3 毛细管网应用中注意并解决的问题毛细管网作为一个产品,不是万能的,而在于我们掌握其优点和缺点合理应用㊂对毛细管网的使用我们要做到扬长避短,合理解决产品及其系统可能出现的问题㊂1.3.1 制冷凝露产生凝露的条件:当冷辐射表面的温度低于室内空气露点温度的时候,就会凝露㊂我们可以从以下几个方面预防凝露:(1)用18ħ左右的高温冷水制冷,通过管壁再到装饰面,装饰面温度大概在21ħ左右,一般高于露点温度;(2)增加毛细管网铺装面积,进一步提高制冷水温,增大制冷量,降低辐射面与室内的温差;(3)通过除湿降低露点,保证室内相对湿度40~60%的时候,室内常温下的露点温度一般会在17ħR E A L E S T A T E G U I D E |181以下㊂1.3.2 成品保护(1)尽量做好预留预埋工作,避免施工破坏毛细管网;(2)毛细管柔软,间距可调节,覆盖前后都不会影响穿线管和插座等的安装;(3)毛细管网耐高压,爆破压力可达5.6M P a 左右,制造原料有优良性能,不会轻易被损坏㊂1.3.3 破坏修复(1)毛细管网一般结合装饰面层安装,漏水点很容易寻找到;(2)毛细管网是并联结构,材质可热熔,破坏后用打火机做热熔工具将该支路熔接焊死,不会影响使用效果㊂1.3.4 容易阻塞(1)尽量采用封闭的小循环系统,供水主管安装过滤器,防止颗粒物进入毛细管系统;(2)塑料管透氧,长期运行管道内会滋生生物粘泥阻塞毛细管㊂在确定系统不漏不渗后可加入除氧剂或防冻液,破坏生物生长环境;(3)机械脱氧除渣㊂1.3.5 墙面开裂采用毛细管网采暖制冷的墙面,四季温差不超过20ħ,墙面温度比较恒定,不容易开裂㊂开裂一般是装饰的问题,为确保万无一失,一般采用石膏砂浆和玻纤网做装饰层㊂1.4 毛细管网的推广应用前景毛细管网的推广应用前景巨大㊂毛细管网实现国产化并大规模生产将大大降低生产和使用成本,为大面积推广应用提供可能㊂目前,毛细管网生产基地在多方支持下正在建设,今年内将实现年产能力60万平方米,随着市场需求的增加可以很快扩大到年产2000万平方米的生产规模㊂毛细管网以其技术性和经济性的优势将被普及用作隐形散热器㊁超薄地板采暖和空调末端㊂毛细管网的推广应用符合国家节能减排降耗㊁住宅产业化的政策,满足人民生活水平不断提高对舒适和健康的要求㊂2 国产毛细管网与进口产品的对比国产毛细管网性能优良,能够满足各种使用要求㊂2.1 国家化学建材检验中心的报告(1)爆破试验,爆破压力5.6M P a;(2)通过循环压力冲击试验,10000个周期;(3)通过了5000次冷热循环测试;(4)8760小时测试,已有中期报告㊂2.2 国家空调设备质量监督检验中心的系列报告㊂(1)样品在供水温度45ħ,回水温度40ħ,基准点温度20ħ,ΔT=22.5ħ时,单位面积散热量Q d r =240.88W /m 2;(2)样品在供水温度15ħ,回水温度20ħ,基准点温度26ħ,ΔT=8.5ħ时,单位面积散热量Q d l =122.84W /m 2;(3)使用北欧化工P P -R 原料㊁韩国S K 的P E-R T原料;(4)加工成本大大降低;(5)供货期有保证,一般两周内可以供货;(6)能提供设计并指导安装;(7)售后服务更有保证㊂3 毛细管网采暖与普通地板采暖的对比3.1 普通地板采暖(1)多占空间80mm ,增加荷载,减少层高;(2)热惯性2-6小时;(3)经济性对比:①地板采暖60元/平方米左右;②增加钢筋8.5元/平方米;③增加豆石砼32元/平方米;④层高减少3%左右折算为500元/平方米左右(按北京目前房价)㊂(4)普通地板采暖系统用于制冷具有很大的局限性:系统制冷时,毛细管网辐射面温度非常均匀,而普通地板采暖的辐射面温度波动较大,地面容易形成线性凝露带㊂为了消除凝露危险,需要更低的系统温度,从而牺牲舒适性和节能性㊂4 毛细管网生态空调与传统中央空调的对比常规空调系统采取温度和湿度混合处理方式,存在如下问题㊂4.1 能源浪费使用一套系统同时制冷和除湿,为满足用冷凝方法排除室内余湿,冷源的温度需要远远低于室内空气露点温度,一般采用7~12ħ的冷冻水㊂空调系统中,占总负荷一半以上的显热负荷部分,本可以采用高温冷源排走,却与除湿一起共用7~12ħ的低温冷源进行处理,造成能量利用品位上的浪费;4.2 难以适应室内热湿比变化同一套空调系统对空气进行冷却,其吸收的显热与潜热比只能在一定的范围内变化,而室内实际的热湿比变化范围较大㊂常规空调一般会牺牲对湿度的控制,仅仅满足室内温度的要求,往往造成室内相对湿度过高或过低的现象㊂相对湿度过高会感觉闷热不舒适,通过进一步降低室温来改善热舒适,造成能耗不必要的增加;相对湿度过低则增加处理室外新风的能耗;4.3 造成室内空气品质下降常规空调依靠空气通过冷表面对空气进行降温除湿,导致冷表面潮湿甚至产生积水,空调停机后这样的潮湿表面就成为霉菌繁殖的理想场所㊂常规空调系统霉菌182 |R E A L E S T A T E G U I D E繁殖并传播成为室内环境污染并影响身体健康的主要原因㊂另外,目前我国大多数城市的主要污染物是可吸入颗粒物,空调系统引入的室外空气必须过滤,过滤器内必然成为粉尘和细菌聚集处,如果再漂溅一些冷凝水,则成为各种细菌㊁微生物繁殖的理想场所,甚至有爆发 军团菌 的威胁㊂频繁清洗过滤器既不现实,也不是根本的解决方案㊂4.4 常规空调的末端装置有局限性为排除足够的余热余湿同时又不使送风温度过低,就要求有较大的循环通风量,往往造成室内很大的空气流动,产生不适的强风感和噪声㊂室内布置的风道还降低室内净高或加大楼层间距㊂在冬季,为了避免强吹风感及干燥的不适,还有高能耗的问题,即使安装了空调系统,最好也不要使用热风取暖,而是应该通过另一套采暖系统(如散热器㊁地板采暖)供热㊂在北方地区,室内一般需要重复安装两套环境控制系统,分别供冬夏使用㊂4.5 输配能耗的问题为了完成室内环境控制的任务就需要有输配系统,带走余热㊁余湿㊁C O 2㊁气味等㊂常规空调系统所有的冷量全部用空气来传送,导致输配效率很低,风机㊁水泵消耗了整个空调系统40%~70%的电耗㊂相对而言,1m3水所输送的热量和3840m 3空气所输送的热量是相当的,靠室内表面辐射传热是最舒适和节能的方式㊂4.6 导致电力危机建筑能耗占到整个社会总能耗的40%,随着能源问题的日益严重,以低品位能源解决建筑的采暖制冷问题成为迫切需要,特别可以减缓夏季供电压力,提高能源利用率㊂常规空调负荷在一天内变化显著,容易产生集中的用电高峰,在居住密集地区还发生 热岛效应 ,加剧电力危机㊂如果室内的采暖制冷系统可以有效蓄能,将非常有利于缓解用电高峰产生的电力危机,通过把能量蓄存到室内表面再以辐射方式均匀散布是一个很好的解决办法㊂5 毛细管工艺详述5.1 能源选配低品位再生能源与毛细管网结合为最佳选择,条件许可首选土壤源热泵,空气源热泵主要适合小户型,在北方最好选用分体机以免特殊条件下冻坏机体,毛细管网的用水温度范围决定能源品位的选择㊂5.2 毛细管网铺设面积首选顶底双铺,增加铺设面积提高机组运行效率;提高辐射面温度降低结露风险;采暖降低供水温度提高室内舒适度;增加辐射面降低室内环境热惰性实现行为节能;头凉脚热提高舒适度㊂5.3 毛细管网选型住宅首选U-20-4.3mm x 0.85mm ,承压能力及单平方米冷辐射负荷满足环境需求,U-20-3.5mm x 5.0mm 不适合高层系统压力较高的应用㊂5.4 毛细管网连接选用专用管材管件选用同一原料同一产地同一批次没有其他添加的原料的专用管材管件,热熔连接时降低虚焊或缩颈风险,虚焊有渗漏风险㊁缩颈影响运行负荷㊂5.5 毛细管网卡条间距卡条编制要与装修设计确认吊顶副龙骨平行且间距相同,便于自攻钉钉在副龙骨上提高毛细管网与石膏板结合牢固性㊂5.6 毛细管网U 型编网要求U 型一端要求细管U 在一水平面上,避免细管重叠增加抹灰厚度影响辐射效果增加施工难度和材料成本㊂5.7 毛细管网顶棚铺设最好不要直接铺设在楼层板下,需要铺设在石膏板吊顶下,以免蓄冷蓄热增加系统惰性降低行为节能能力㊂5.8 毛细管网设计长度毛细管网每路内及每路间长度设计尽量要避免长度差过大,长度不同阻力不同影响辐射面的流速,流量调节差过大会增系统水泵扬程选型㊂5.9 毛细管网分集水器安装带有电热阀的分集水器安装尽量是垂直安装,以免冷凝水流入电热阀体内造成短路失去控制造成结露风险㊂5.10 分集水器电热阀选型电热阀最好选用低压弱电,以免分集水器漏水有触电风险;分集水器电控最好选用电动阀,电热阀有关闭延迟,顶针关闭阀也会增加系统阻力㊂5.11 温湿度探测和露点计算温湿度探头和露点计算芯片要硬件分开设计,芯片运行发热会影响温湿度的探测数值,造成露点计算偏差影响系统安全运行㊂5.12 温湿度探头放置位置需要放在气流组织通畅的地方,建议放置在每个探测空间的回风口,探测的温湿度相对比较准确,有利于系统的精准控制㊂综上所述,常规空调系统的技术缺陷明显,以毛细管网技术为核心的温湿度独立控制空调技术具备高舒适度和高效节能的特点,代表着未来的发展方向㊂毛细管网还将应用于更广泛的领域,可以改变人类未来的生活㊂参考文献[1] C E C S 433-2016.毛细管网辐射供暖供冷施工技术规程规范.[2] J G J 142-2012.辐射供暖供冷技术规程.。

浅谈毛细管网低温辐射供暖供冷系统浅谈毛细管网低温辐射供暖供冷系统随着建筑能耗的不断增长，节能减排已经成为当前社会发展的重中之重。

建筑能耗占总能耗的27%以上，每年还在以1%的速度增长。

因此，建筑节能被列为我国中长期节能规划的重点领域和重点工程。

本文旨在探讨一种新型的高舒适度高节能的高效换热器——毛细管网低温辐射供暖供冷系统。

毛细管网起源于自然界，例如植物的叶脉或人体皮下组织的毛细血管都是利用这种原理与周围环境成功地进行了传热交换，达到自身温度调节的目的。

德国科学家根据这种仿生学原理在20世纪70年代发明了一种新型空调末端系统形式——毛细管网辐射空调末端系统。

它于2005年被引入中国，在XXX 的节能示范楼进行展示，从此引领了中国新型高舒适度高节能的高效换热器的发展。

毛细管网由若干毛细管以并联方式与两根主管连接而成，散热面积大，壁薄导热性好，传热速度快，水力分布均匀，水力损失小，是理想的高效换热器。

由于采用PPR原料，具有耐高温、耐高压和耐腐蚀的优良性能，轻薄柔韧、安装灵活，在室内地面、墙面和顶棚都可以安装，隐蔽在装饰面层下，让建筑物有了一层可以调节室温的皮肤。

毛细管网技术创新主要体现在以下两个方面。

首先，PPR 原料的可塑性和可成型加工性，以及PPr成品的可焊接性，使得毛细管网的制造更加便捷。

其次，毛细管网的技术指标也得到了升级，采用PP-R、PE-RT或PB材料制造，可应用温度范围为-30℃～95℃，主管道规格为外径20mm、内径16mm，支管管道规格为外径4.3mm、内径2.5mm，支管间距可根据设计任意调节，管网形状可根据使用场合定制。

管网系统长期承压能力为20 kgf/cm2，爆破压力为5.6 MPa，耐水温度为60℃。

加热介质温度一般不超过35℃即可达到暖气片（加热介质温度为85℃）的效果，节能非常明显的同时，具有更为明显的舒适度；制冷介质温度一般不低于18℃即可达到所需的舒适温度。

本文介绍了一种新型的毛细管网辐射空调系统，该系统具有以下优点。

毛细管空调系统的组成和特点毛细管空调是一种将温度和湿度分开来分别控制的空调系统，由毛细管网栅通入冷水或热水、主要以辐射传热的方式调节室内温度，再由新风机组将新风处理为“干风”（夏季）或“湿风”（冬季）、为室内提供新鲜空气并调节室内湿度，因此又称为“恒温、恒湿、恒氧”的三恒系统。

毛细管空调适用于总体负荷不大、以显热负荷为主而潜热散湿不大的场合，又由于其相比传统空调更为柔和、舒适，因而适用于住宅、别墅、养老、幼儿园等建筑场所中。

毛细管空调系统的组成毛细管空调系统的组成与常规空调一样，包括冷热源系统和空调末端系统。

冷热源系统提供夏季空调用冷水和冬季供暖用热水，空调末端系统则调节室内的温度和湿度。

毛细管空调的冷热源可以是能源中心集中供给的冷水或热水，也可以单独采用风冷热泵或者地源热泵。

这两者都能够冷暖两用，分别提供夏季空调用冷水和冬季供暖用热水，但风冷热泵受室外空气状况影响较大，在北方严寒地区受到限制，而地源热泵由于室外埋管系统需要占用一定的土地面积，并且初期投入较高受到限制。

毛细管空调的末端由处理显热的毛细管冷暖系统和处理潜热的新风调湿系统组成。

毛细管冷暖系统将毛细管网上铺装于顶面、墙面或地面，然后抹灰或用地板面层暗藏，夏季通入高温冷水、冬季通入低温热水，将顶面、墙面、地板等冷却或加热后，再以辐射传热的方式向室内供冷或供暖。

安装了毛细管网栅的房间，看到的仅仅是顶面的加厚或地面的抬高，因此又称之为“平面空调”。

新风调湿系统集中设置新风机组，对新风进行净化过滤、除湿或加湿等处理，再由风管送入各空调房间和区域。

新风系统的气流组织，在平面上采用均匀送风、集中回风的方式，结合机械动力和自然流通，组织新鲜空气自清洁度要求高的区域自然流向相对污浊的区域；在高向上采用下送上回的置换式通风方式，有效地将人员高度区域置于新鲜空气的“空气湖”中。

毛细管网栅的结构特点在自然界中，利用充满流体的毛细管进行传热的例子很多，例如植物的叶脉和人体皮肤下的血管。

毛细管网的优势我觉得，毛细管网的未来市场别说在空调和地板采暖领域，仅仅对于传统散热器市场，如果能够占据几分份额，就太大太大了，这是毛细管网无与伦比的技术优势和经济优势决定的。

下面我就专门针对毛细管网仅仅用做散热器使用时与传统散热器做个比较；现举一工程实例如下：根据权威部门测试结果和大量工程实践，间距20mm毛细管网每平方米散热（冷）能力为10w/℃温差（供回水平均温度－室温）。

以一个100m2房间计算，热负荷5Kw，设计温度20℃。

如果以传统散热器的回水温度即60度作为毛细管网散热器的供水温度，回水温度57度，则每平方米散热能力385W。

考虑遮挡等因素80％，计算毛细管网铺装面积S=5000/385/0.8=16平方米。

即是说铺装16平方米毛细管网就能达到散热要求，按市场价220元/平米，造价为3520元，折合每平米35.2元。

如果再考虑到一些辅助的设备，综合成本约为4500元，折合每平米45元。

普通的散热器，质量稍好一点的每平米80元以上，配合精装修，加上一些特殊的阀门，辅材，施工等，综合成本约为10000元。

折合每平米100元；以上可以看出，毛细管网如果仅仅作为散热器使用，造价上要比传统的散热器低55%左右。

毛细管网散热器与传统散热器相比，在使用上又有着很大的技术优势：首先，毛细管网散热器可以实现隐蔽式安装，不占空间，毛细管网主管为DN20，外径为4.3mm , 安装的时候可以直接配合装修用砂浆抹在墙体里（10mm厚足够）；而传统的散热器需要占用很大的空间；如果用装饰物覆盖的话，也会增加成本及影响散热效率。

隐蔽方式安装毛细管网，对流和辐射采暖统一，室内墙体不会再像安装了普通散热器的墙体那样因为空气的对流作用而变黑。

其次毛细管网隐形散热器散热非常均匀，安装在墙体里效果跟东北的火墙很相似，热效率很高，进水温度只需35度即可满足室内的使用要求；而传统的散热器进水温度必须在80度左右，如果进水温度过低，其散热效率会变得非常差，室内温度肯定无法满足要求。

2023年度浅谈毛细管网空调系统2023年度，随着生活水平的提高和气候变化的影响，空调系统成为了现代生活中不可或缺的一部分。

毛细管网空调系统作为一种高效、可靠的空调系统，在市场上逐渐得到了广泛的认可和应用。

本文将对毛细管网空调系统进行简要的介绍和分析。

一、什么是毛细管网空调系统？毛细管网空调系统（Capillary Tube Network System）是一种基于毛细管原理构建的空调系统。

其核心技术在于通过合理的管径、管长、制冷剂流量等参数的设定，有效地控制制冷剂的流量，在保证制冷效率的同时降低系统复杂度和成本。

毛细管网空调系统一般包括制冷剂循环系统、室内机、室外机和控制系统等部分。

二、毛细管网空调系统的优势和特点1. 高效节能：毛细管网空调系统具有优秀的节能性能，其制冷效率较传统空调系统高出30%~50%。

在大功率运行时，节能效果更加明显。

2. 制冷均匀：毛细管网空调系统的制冷效果十分均匀，可以有效地避免因气流不畅或过冷导致的温度不均等问题。

3. 设计灵活：毛细管网空调系统的结构简单、制冷管路短，可以根据实际场地情况量身设计，以达到最佳的制冷效果。

4. 维护成本低：毛细管网空调系统的设计简洁，维修和保养成本相对较低，同时具有更长的使用寿命。

三、毛细管网空调系统的应用场景1. 小型商业场所：毛细管网空调系统常用于楼宇内部商业场所的制冷和通风，如小型商场、餐厅等。

2. 住宅：毛细管网空调系统的设计灵活性高，可以根据住宅实际情况进行针对性设计，成为家庭空调的主力军。

3. 工业场所：由于毛细管网空调系统的高效节能、制冷均匀等特点，也应用于许多工业、制造业场所，如生产车间、工厂等。

四、毛细管网空调系统的发展趋势和前景随着全球气候变暖和能源消耗的日益加剧，节能环保已经成为了时代主题。

毛细管网空调系统在这方面具有明显优势，其在未来市场发展方向上十分广阔。

同时随着技术的逐步成熟，毛细管网空调系统的制冷效率和稳定性也将得到进一步提升。

毛细空调简介毛细空调是一种新型的空调系统，采用了毛细管技术来实现空气冷却和温度控制。

与传统的中央空调系统相比，毛细空调具有更高的能效和更低的能耗，适用于小型空间和个人使用。

原理及工作方式毛细空调的原理类似于常见的空调系统，但在细节上有所不同。

它包括一个压缩机、一个蒸发器、一个冷凝器和一个毛细管。

压缩机将低温低压的制冷剂压缩成高温高压的气体，然后将其送入冷凝器中，通过散热器将热量排出室外。

此时，制冷剂变回低温低压的液体，通过毛细管进入蒸发器，在蒸发器内部与空气发生热交换，从而吸收室内的热量使空气冷却。

毛细空调的工作方式主要通过毛细管来控制制冷剂的流量和压力。

毛细管是一种非常细小的管道，其内径通常只有几毫米。

由于几何形状和表面性质的改变，毛细管会引起流动阻力的变化，从而影响制冷剂的流动速度。

通过调整毛细管的长度和内径，可以控制制冷剂的流量和压力，实现对空气温度的控制。

特点和优势毛细空调相比传统中央空调系统具有以下特点和优势：1.能效高：由于毛细管的优化设计，毛细空调系统在能效方面有更好的表现。

它能够根据实际需要调整制冷剂的流量和压力，减少能耗，提高能效。

2.空间小：毛细空调系统体积小巧，适用于小型空间和个人使用。

它可以轻松安装在办公室、卧室、餐厅等各种场所。

3.操作简便：毛细空调系统通常具有简单易用的控制面板，用户可以轻松调节空调温度和风速，实现个性化的舒适体验。

4.低噪音：毛细空调系统采用先进的噪音控制技术，具有较低的运行噪音，不会干扰到用户的休息和工作。

5.环保节能：毛细空调系统使用的制冷剂通常是环保的，不会对大气层造成破坏。

同时，由于能效高，毛细空调系统能够更有效地利用能源，降低碳排放。

应用场景毛细空调系统适用于以下场景：1.小型办公室：对于小规模的办公室，毛细空调是一个理想的选择。

它可以提供舒适的工作环境，而且不会占用太多的空间。

2.卧室和客厅：毛细空调可以通过调节温度和风速，提供一个舒适的睡眠环境和休息空间。

暖通空调知识：毛细管网辐射空调系统的优点[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!1）高舒适度：经实践表明，辐射是舒适性最高的传热方式。

而毛细管辐射空调末端系统60%的冷量和热量都是通过辐射的方式进行的，因而较其他形式的末端形式舒适度比较高。

由于栅由间距很小的平行毛细管均匀分布，热辐射交换面积特别大，所以室内温度非常均匀。

热/冷辐射表面基本没有温度区别。

并且人体和空间的热交换主要是辐射的形式进行，这一静态制冷及自然温暖的环境使人体感到非常舒适，身体感到的温度比室温高2～3℃。

这一点可以额外地达到节省能源的目的。

每个房间采用单独循环结构，故通过安装在房间的室温调节器可单独控制各房间温度。

2）最为安静的空调系统：与传统的风机盘管相比（风机盘管存在电机、风机等室内运动部件，因此，会产生35~45dB左右的噪音），毛细管辐射式空调系统没有室内运动部件，不会产生任何室内噪音，是最为安静的空调系统。

3）没有冷凝水盘、不存在细菌滋生源：毛细管席埋设在吊顶内或墙内，主要靠辐射传热给建筑物供冷或供热，与风机盘管相比没有凝结水系统，不会发生排水不畅，造成滴水等现象。

也不存在传统的风机盘管滴水盘中滋生细菌，影响室内卫生条件的现象。

4）节能效果显著：通常毛细管系统的夏季供水温度为16-18度，冬季的供水温度为26-32度，相对于传统空调有较高夏季供水温度和相对较低的冬季供水温度，可节省大量能源。

5）较强的蓄冷/蓄热能力：在系统关闭或停电等状态下的较长时间内温度都不会升高（夏季）或降低（冬季）。

6）较强的自调节平衡能力：夏季随着室内温度的升高与辐射面温差加大，提高了辐射冷量。

冬季随着室内温度的降低与辐射面温差加大，提高了辐射热量。

7）毛细管末端占用建筑净空小，节省建筑空间：在空调房间内找平后的吊顶下或墙面上先铺设毛细管席，然后抹上5－10mm厚的灰泥，形成辐射面即可。

8）毛细管布置灵活，施工方便：由于毛细管重量比较轻，因而布置比较灵活，有多种安装方式，如吊顶抹灰安装、墙面抹灰安装、金属模块安装等，其施工比较方便。
