第一章数控技术基础知识教案课案

《数控原理与系统》授课教案第一章：数控技术概述1.1 课程介绍解释数控技术的定义和基本概念强调数控技术在制造业中的应用和重要性1.2 数控系统的组成与工作原理介绍数控系统的各个组成部分及其功能解释数控系统的工作原理和操作流程1.3 数控编程基础介绍数控编程的基本概念和常用指令讲解数控编程的格式和编程方法1.4 数控加工工艺介绍数控加工的基本工艺和特点探讨数控加工的适用范围和优势第二章：数控机床与数控系统2.1 数控机床的分类与结构解释数控机床的分类和特点介绍数控机床的主要结构和部件2.2 数控系统的硬件与软件讲解数控系统的硬件组成及其功能介绍数控系统的软件配置和编程系统2.3 CNC装置及其功能解释CNC装置的定义和作用探讨CNC装置的主要功能和性能指标2.4 数控系统的故障诊断与维修介绍数控系统故障诊断的方法和步骤讲解数控系统故障排除和维修技巧第三章：数控编程与操作3.1 数控编程的基本方法讲解数控编程的基本方法和步骤探讨数控编程中的坐标系和运动指令3.2 数控加工工艺参数的选择介绍数控加工工艺参数的选取方法和原则强调工艺参数对加工质量和效率的影响3.3 数控机床的操作与维护讲解数控机床的操作步骤和注意事项介绍数控机床的维护保养方法和技巧3.4 数控加工实例分析提供数控加工实例，分析其编程和操作过程讨论加工实例中的问题和解决方案第四章：数控系统的维修与调试4.1 数控系统的维修与故障诊断介绍数控系统维修的重要性和目的讲解数控系统故障诊断的方法和技巧4.2 数控系统的调试与优化解释数控系统调试的意义和目的探讨数控系统调试的方法和优化技巧4.3 数控系统的硬件故障维修讲解数控系统硬件故障的常见原因和维修方法强调硬件维修中的安全注意事项4.4 数控系统的软件故障排除介绍数控系统软件故障的常见原因和排除方法探讨软件故障排除的技巧和经验第五章：数控技术的发展与应用5.1 数控技术的历史与发展趋势回顾数控技术的发展历程和重要事件探讨数控技术的发展趋势和未来展望5.2 数控系统的应用领域介绍数控技术在制造业中的应用领域和实例强调数控技术对产业升级和智能制造的贡献5.3 数控技术的创新与研究讲解数控技术在科研和创新中的重要作用探讨数控技术的创新研究方向和技术挑战5.4 数控技术的产业化与市场需求分析数控技术的产业化进程和市场现状预测数控技术产业的发展前景和市场需求第六章：计算机数控（CNC）系统6.1 CNC系统的基本原理解释CNC系统的工作原理和核心功能探讨CNC系统与传统机床的区别6.2 CNC系统的硬件结构介绍CNC系统硬件的主要组成部分，如控制单元、驱动单元、检测单元等讲解各部分硬件的功能和相互之间的关系6.3 CNC系统的软件结构阐述CNC系统软件的组成和作用介绍常见的CNC系统软件及其特点6.4 CNC系统的参数设置与优化讲解CNC系统参数设置的方法和注意事项探讨CNC系统参数优化技巧及其对加工质量的影响第七章：数控编程语言与功能指令7.1 数控编程语言概述介绍数控编程语言的分类和特点解释数控编程语言的作用和重要性7.2 常用数控编程指令讲解数控编程中的常用指令及其功能探讨指令的使用方法和注意事项7.3 用户宏程序与子程序介绍用户宏程序和子程序的概念及其应用讲解宏程序和子程序的编写方法和调用方式7.4 数控编程实例解析提供典型数控编程实例，分析其编程思路和技巧讨论实例中的问题及其解决方法第八章：数控加工工艺与刀具选择8.1 数控加工工艺基础介绍数控加工工艺的概念和特点解释数控加工工艺的作用和重要性8.2 数控加工工艺参数选择讲解数控加工工艺参数的选择方法和原则强调工艺参数对加工质量、效率和成本的影响8.3 刀具选择与补偿介绍刀具选择的原则和注意事项讲解刀具补偿的概念和作用8.4 典型数控加工工艺分析分析典型数控加工工艺的特点和应用场景讨论加工工艺在实际生产中的应用经验第九章：数控仿真与编程软件9.1 数控仿真软件概述介绍数控仿真软件的功能和作用解释数控仿真软件在数控编程与培训中的应用价值9.2 常用数控仿真软件及其特点讲解常用数控仿真软件的界面、功能和操作方法探讨各软件的优势和适用场景9.3 数控编程软件与后处理介绍数控编程软件的功能和作用讲解后处理的概念及其在数控编程中的应用9.4 数控仿真与实际加工对比分析分析数控仿真与实际加工的差异及其原因探讨如何提高数控仿真与实际加工的吻合度第十章：数控技术的创新与应用案例10.1 数控技术在航空航天领域的应用介绍数控技术在航空航天制造中的应用案例强调数控技术在航空航天领域的重要作用10.2 数控技术在汽车制造业的应用讲解数控技术在汽车制造中的应用案例和优势探讨数控技术在汽车制造业的发展趋势10.3 数控技术在模具制造业的应用介绍数控技术在模具制造中的应用案例解释数控技术对模具制造业的影响和改变10.4 数控技术在能源行业的应用探讨数控技术在能源行业（如风力发电、石油化工等）的应用案例分析数控技术在能源行业中的重要作用和前景第十一章：数控系统的现代发展趋势11.1 精密加工与微细加工探讨数控技术在精密加工与微细加工领域的发展趋势分析精密加工与微细加工技术在现代制造业中的应用11.2 高速数控加工技术介绍高速数控加工技术的概念及其重要性讲解高速数控加工技术的关键技术和应用案例11.3 智能数控系统与解释智能数控系统的定义和特点探讨在数控系统中的应用和发展趋势11.4 网络化数控与远程加工讲解网络化数控技术的概念和应用探讨远程加工技术的原理和实际应用案例第十二章：数控系统的安全操作与维护12.1 数控系统的安全操作规程讲解数控系统的安全操作规程和注意事项强调操作人员应具备的安全意识和技能12.2 数控系统的日常维护与保养介绍数控系统的日常维护保养内容和方法讲解维护保养对数控系统性能和寿命的影响12.3 数控系统的故障预防与处理探讨数控系统故障的预防措施和处理方法讲解故障处理的一般步骤和注意事项12.4 数控系统的安全管理与培训解释数控系统安全管理的重要性探讨数控系统培训的内容和方式，以及培训效果的评估第十三章：数控技术在教育与培训中的应用13.1 数控技术教育的目标与内容讲解数控技术教育的目标及其在现代教育中的重要性介绍数控技术教育的主要内容和教学方法13.2 数控技术培训与认证解释数控技术培训的作用和重要性介绍数控技术培训的类型、方法和认证体系13.3 数控技术教育与实际应用的结合探讨数控技术教育与实际应用之间的联系和差距讲解如何提高数控技术教育与实际应用的结合程度13.4 数控技术教育的发展趋势与挑战分析数控技术教育的发展趋势及其面临的挑战探讨数控技术教育的发展策略和应对措施第十四章：数控技术在国内外的发展现状与展望14.1 数控技术在国外的发晨现状分析国外数控技术的发展现状及其优势介绍国外数控技术的主要发展国家和研究机构14.2 数控技术在我国的发展现状分析我国数控技术的发展现状及其特点介绍我国数控技术的主要发展地区和龙头企业14.3 数控技术的发展展望探讨数控技术在未来制造业发展中的重要作用讲解数控技术的发展趋势和潜在应用领域14.4 我国数控技术发展的政策与措施分析我国政府对数控技术发展的支持政策和措施介绍我国数控技术发展的重要计划和项目第十五章：综合实践与案例分析15.1 数控技术综合实践项目提供一个或多个数控技术综合实践项目，让学生动手操作强调实践项目的设计原则和实施方法15.2 数控技术案例分析与讨论提供典型数控技术应用案例，进行案例分析与讨论强调案例分析对理解和掌握数控技术的重要性15.3 数控技术实践与创新的结合探讨数控技术实践与创新的联系和相互作用讲解如何将实践经验转化为技术创新和实际应用15.4 数控技术发展的机遇与挑战分析数控技术发展面临的机遇与挑战探讨数控技术发展方向和策略，以应对未来的挑战重点和难点解析1. 数控技术的基本概念、组成、工作原理和应用领域2. 数控编程的基本方法、格式和编程技巧3. 数控系统的硬件结构、软件结构和功能指令4. 数控机床的分类、结构和主要部件5. CNC装置的功能、性能指标和故障诊断与维修6. 计算机数控（CNC）系统的基本原理、硬件结构和软件结构7. CNC系统的参数设置与优化方法8. 数控加工工艺参数的选择、刀具选择与补偿9. 数控仿真与编程软件的功能、操作方法和应用价值10. 数控技术的创新与应用案例，包括航空航天、汽车制造、模具制造和能源行业等领域11. 数控系统的现代发展趋势，如精密加工、高速数控加工、智能数控系统和网络化数控等12. 数控系统的安全操作与维护，包括操作规程、日常维护保养、故障预防与处理以及安全管理与培训13. 数控技术在教育与培训中的应用，包括教育目标、培训类型、认证体系以及实践与创新的结合14. 数控技术在国内外的发展现状与展望，包括国外数控技术发展现状、我国数控技术发展现状和发展趋势、政策与措施等15. 数控技术综合实践项目、案例分析与讨论以及实践与创新的结合。

课程名称：数控技术授课班级：XX班授课教师：XX教学时间：2课时教学目标：1. 知识目标：使学生了解数控技术的概念、发展历程、应用领域，掌握数控机床的基本组成和操作方法。

2. 能力目标：培养学生动手操作能力、分析问题和解决问题的能力，提高学生的实际操作技能。

3. 情感目标：激发学生对数控技术的兴趣，树立创新意识和团队协作精神。

教学重点：1. 数控技术的概念及发展历程2. 数控机床的基本组成和操作方法3. 数控编程的基本知识教学难点：1. 数控编程的应用2. 数控机床的操作技巧教学过程：一、导入新课1. 教师简要介绍数控技术的概念、发展历程和应用领域。

2. 提问：同学们对数控技术有哪些了解？3. 学生回答，教师总结。

二、新课讲授1. 数控技术的概念及发展历程a. 数控技术的定义b. 数控技术的发展历程c. 数控技术的应用领域2. 数控机床的基本组成和操作方法a. 数控机床的组成b. 数控机床的操作方法c. 数控机床的维护与保养3. 数控编程的基本知识a. 数控编程的概念b. 数控编程的步骤c. 数控编程软件的使用三、案例分析1. 教师展示一个数控加工案例，分析案例中的关键技术点。

2. 学生分组讨论，总结案例中的关键技术。

3. 学生代表发言，教师点评。

四、实践操作1. 教师演示数控机床的基本操作步骤。

2. 学生分组进行数控机床的操作练习。

3. 教师巡回指导，解答学生疑问。

五、课堂小结1. 教师总结本节课所学内容。

2. 学生回顾所学知识，提出疑问。

六、课后作业1. 阅读教材，了解数控技术的最新发展动态。

2. 查阅资料，了解数控编程的相关知识。

3. 完成数控机床操作练习，提高实际操作技能。

教学反思：本节课通过讲解、案例分析、实践操作等多种教学手段，使学生对数控技术有了初步的了解。

在教学过程中，注重培养学生的动手操作能力和分析问题的能力。

但在实际操作环节，部分学生对数控机床的操作技巧掌握不够熟练，需要加强实践练习。

数控技术及应用教案及讲稿第一章：数控技术概述一、教学目标：1. 了解数控技术的定义和发展历程。

2. 掌握数控系统的基本组成和工作原理。

3. 了解数控技术在工程领域的应用。

二、教学内容：1. 数控技术的定义和发展历程。

2. 数控系统的基本组成：数控装置、伺服系统、编程装置等。

3. 数控系统的工作原理：开环控制、闭环控制等。

4. 数控技术在工程领域的应用：机械加工、模具制造、航空航天等。

三、教学方法：1. 采用多媒体教学，展示数控技术的应用场景。

2. 通过实物展示，让学生了解数控系统的组成。

3. 利用仿真软件，让学生直观地了解数控系统的工作原理。

四、教学评估：1. 课堂问答：了解学生对数控技术的基本概念的理解。

2. 课后作业：让学生绘制数控系统的组成结构图。

五、教学资源：1. 多媒体教学设备。

2. 数控系统实物展示。

3. 数控系统仿真软件。

第二章：数控编程基础一、教学目标：1. 掌握数控编程的基本概念和步骤。

2. 熟悉数控编程的常用指令。

3. 了解数控编程的规则和注意事项。

二、教学内容：1. 数控编程的基本概念和步骤：程序结构、编程方法等。

2. 数控编程的常用指令：G代码、M代码、参数编程等。

3. 数控编程的规则和注意事项：程序编制的基本规则、安全操作等。

三、教学方法：1. 采用案例教学，让学生了解数控编程的实际应用。

2. 通过课堂练习，让学生熟悉数控编程的常用指令。

3. 利用仿真软件，让学生直观地了解数控编程的操作过程。

四、教学评估：1. 课堂问答：了解学生对数控编程基本概念的理解。

2. 课后作业：让学生编写简单的数控程序。

五、教学资源：1. 多媒体教学设备。

2. 数控编程仿真软件。

3. 数控编程实例教材。

第三章：数控加工工艺一、教学目标：1. 了解数控加工的基本工艺特点。

2. 掌握数控加工工艺参数的选取方法。

3. 熟悉数控加工过程中的注意事项。

二、教学内容：1. 数控加工的基本工艺特点：加工精度、加工效率等。

（数控加工）数控铣床教案第一章：数控铣床概述1.1 课程目标：了解数控铣床的定义、分类、特点和应用范围，掌握数控铣床的基本组成和操作方法。

1.2 教学内容：1.2.1 数控铣床的定义与发展历程1.2.2 数控铣床的分类与特点1.2.3 数控铣床的应用范围1.2.4 数控铣床的基本组成1.2.5 数控铣床的操作方法1.3 教学方法：采用讲授、演示、实操相结合的方式进行教学。

1.4 教学资源：教材、PPT、数控铣床实物或模型、操作演示视频。

1.5 教学评价：通过课堂问答、实操考核等方式评价学生对数控铣床基本知识的掌握程度。

第二章：数控铣床编程基础2.1 课程目标：掌握数控铣床编程的基本原理和方法，熟悉数控铣床编程的常用指令和功能代码。

2.2 教学内容：2.2.1 数控铣床编程的基本原理2.2.2 数控铣床编程的方法与步骤2.2.3 数控铣床编程的常用指令2.2.4 数控铣床编程的功能代码2.3 教学方法：采用讲授、实操、案例分析相结合的方式进行教学。

2.4 教学资源：教材、PPT、数控铣床编程软件、实操案例。

2.5 教学评价：通过课堂问答、编程实操和案例分析等方式评价学生对数控铣床编程知识的掌握程度。

第三章：数控铣床操作3.1 课程目标：掌握数控铣床的操作步骤和技巧，能够独立完成简单零件的数控铣削加工。

3.2 教学内容：3.2.1 数控铣床操作的基本步骤3.2.2 数控铣床操作的注意事项3.2.3 数控铣床加工参数的选择与调整3.2.4 数控铣床刀具选择与更换3.2.5 数控铣床加工过程中的故障处理3.3 教学方法：采用讲授、演示、实操相结合的方式进行教学。

3.4 教学资源：教材、PPT、数控铣床实物或模型、操作演示视频、实操案例。

3.5 教学评价：通过实操考核、故障处理案例分析等方式评价学生对数控铣床操作技能的掌握程度。

第四章：数控铣床加工工艺4.1 课程目标：掌握数控铣床加工工艺的基本原则和方法，能够根据零件特点和加工要求制定合理的数控铣削工艺。

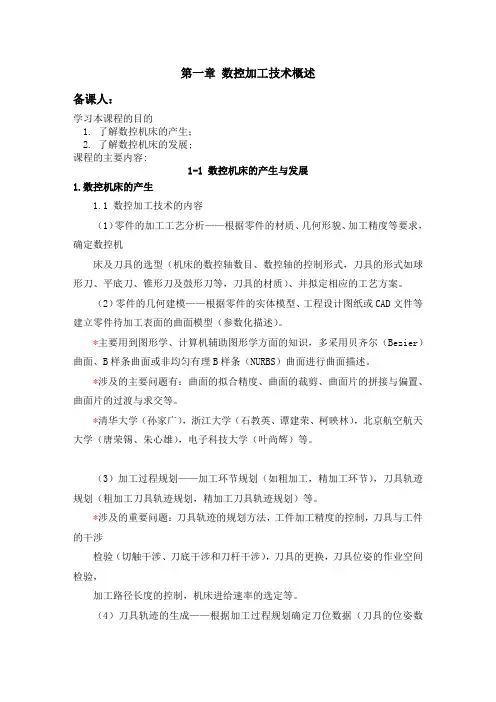

第一章数控加工技术概述备课人：学习本课程的目的1.了解数控机床的产生；2.了解数控机床的发展;课程的主要内容:1-1 数控机床的产生与发展1.数控机床的产生1.1 数控加工技术的内容（1）零件的加工工艺分析——根据零件的材质、几何形貌、加工精度等要求，确定数控机床及刀具的选型（机床的数控轴数目、数控轴的控制形式，刀具的形式如球形刀、平底刀、锥形刀及鼓形刀等，刀具的材质）、并拟定相应的工艺方案。

（2）零件的几何建模——根据零件的实体模型、工程设计图纸或CAD文件等建立零件待加工表面的曲面模型（参数化描述）。

*主要用到图形学、计算机辅助图形学方面的知识，多采用贝齐尔（Bezier）曲面、B样条曲面或非均匀有理B样条（NURBS）曲面进行曲面描述。

*涉及的主要问题有：曲面的拟合精度、曲面的裁剪、曲面片的拼接与偏置、曲面片的过渡与求交等。

*清华大学（孙家广），浙江大学（石教英、谭建荣、柯映林），北京航空航天大学（唐荣锡、朱心雄），电子科技大学（叶尚辉）等。

（3）加工过程规划——加工环节规划（如粗加工，精加工环节），刀具轨迹规划（粗加工刀具轨迹规划，精加工刀具轨迹规划）等。

*涉及的重要问题：刀具轨迹的规划方法，工件加工精度的控制，刀具与工件的干涉检验（切触干涉、刀底干涉和刀杆干涉），刀具的更换，刀具位姿的作业空间检验，加工路径长度的控制，机床进给速率的选定等。

（4）刀具轨迹的生成——根据加工过程规划确定刀位数据（刀具的位姿数据）。

（5）加工过程坊真——对（2）—（4）过程进行计算机图形实体仿真、或刀具轨迹仿真。

（6）机床运动指令生成——由刀位数据以及其它的相关功能（如换刀、刀具主轴控制、加工过程中的检验及冷却润滑等辅助功能要求）生成机床的运动指令。

（7）生成有效的加工代码——根据机床运动指令生成相应的G代码与M代码。

（8）数控系统——接收、解释加工代码，形成机床伺服轴及其它功能部件的运动控制信号。

（9）伺服驱动系统——接受运动控制信号，功率放大，驱动机床伺服轴运动。

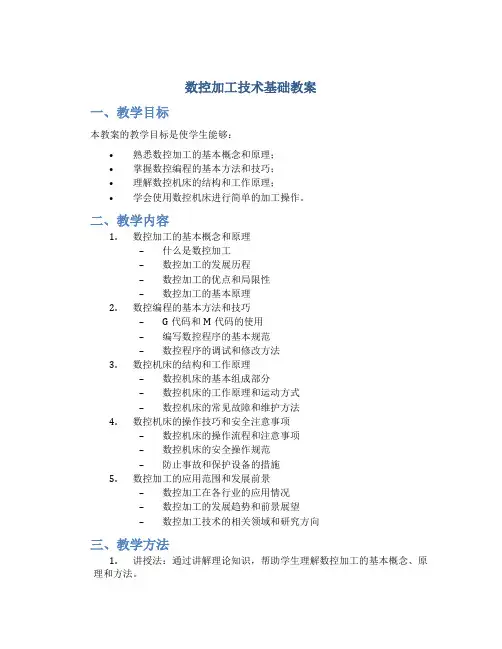

数控加工技术基础教案一、教学目标本教案的教学目标是使学生能够：•熟悉数控加工的基本概念和原理；•掌握数控编程的基本方法和技巧；•理解数控机床的结构和工作原理；•学会使用数控机床进行简单的加工操作。

二、教学内容1.数控加工的基本概念和原理–什么是数控加工–数控加工的发展历程–数控加工的优点和局限性–数控加工的基本原理2.数控编程的基本方法和技巧–G代码和M代码的使用–编写数控程序的基本规范–数控程序的调试和修改方法3.数控机床的结构和工作原理–数控机床的基本组成部分–数控机床的工作原理和运动方式–数控机床的常见故障和维护方法4.数控机床的操作技巧和安全注意事项–数控机床的操作流程和注意事项–数控机床的安全操作规范–防止事故和保护设备的措施5.数控加工的应用范围和发展前景–数控加工在各行业的应用情况–数控加工的发展趋势和前景展望–数控加工技术的相关领域和研究方向三、教学方法1.讲授法：通过讲解理论知识，帮助学生理解数控加工的基本概念、原理和方法。

2.实践操作：通过实际操作数控机床，帮助学生掌握数控编程和操作技巧。

3.讨论交流：组织学生进行小组讨论和整体交流，促进学生思维的碰撞和共享学习经验。

四、教学工具和设备1.电脑和投影仪2.数控机床（如车床、铣床等）3.数控编程软件4.工具刀具和工件材料五、教学过程安排第一节：数控加工的基本概念和原理（1学时）1.介绍数控加工的基本概念和发展历程（15分钟）2.分析数控加工的优点和局限性（15分钟）3.解释数控加工的基本原理（30分钟）第二节：数控编程的基本方法和技巧（2学时）1.讲解G代码和M代码的使用（30分钟）2.解读数控程序的基本规范（30分钟）3.演示数控程序的调试和修改方法（1小时）第三节：数控机床的结构和工作原理（2学时）1.分析数控机床的基本组成部分（30分钟）2.讲解数控机床的工作原理和运动方式（1小时）3.演示数控机床的常见故障和维护方法（30分钟）第四节：数控机床的操作技巧和安全注意事项（2学时）1.指导学生进行数控机床的操作流程和注意事项（1小时）2.讲解数控机床的安全操作规范（30分钟）3.强调防止事故和保护设备的措施（30分钟）第五节：数控加工的应用范围和发展前景（1学时）1.分析数控加工在各行业的应用情况（30分钟）2.探讨数控加工的发展趋势和前景展望（30分钟）3.介绍数控加工技术的相关领域和研究方向（1小时）六、教学评估1.课堂练习：布置针对教学内容的选择题和简答题，检验学生对数控加工技术的理解和掌握程度。

《数控机床与编程技术》电子教案第一章：数控机床概述1.1 数控机床的定义与发展1.2 数控机床的组成及工作原理1.3 数控机床的分类及特点1.4 数控机床的应用领域第二章：数控编程基础2.1 数控编程的基本概念2.2 数控编程的步骤与方法2.3 数控编程的常用指令2.4 数控编程的坐标系与坐标变换第三章：数控机床的加工工艺3.1 数控加工的基本原理3.2 数控加工工艺参数的选择3.3 数控加工路径的规划与优化3.4 数控加工中的刀具补偿与切削参数调整第四章：数控编程实例解析4.1 二维轮廓加工编程实例4.2 三维曲面加工编程实例4.3 复杂零件加工编程实例4.4 自动化生产线编程实例第五章：数控机床的维护与故障诊断5.1 数控机床的日常维护与保养5.2 数控机床常见故障及诊断方法5.3 数控机床故障排除与维修实例5.4 数控机床的安全操作与事故预防第六章：数控机床的操作与调试6.1 数控机床的操作界面及功能6.2 数控机床的操作步骤与技巧6.3 数控机床的调试与参数设置6.4 数控机床操作中的安全注意事项第七章：数控系统的参数设置与优化7.1 数控系统的主要功能与结构7.2 数控系统的参数设置方法7.3 数控系统的优化与调试7.4 数控系统常见故障分析与解决方法第八章：数控机床的精度检测与补偿8.1 数控机床精度检测的基本原理8.2 数控机床精度检测的方法与设备8.3 数控机床误差的分析与补偿8.4 提高数控机床加工精度的措施第九章：数控机床的自动化与智能化9.1 数控机床自动化的基本概念9.2 数控机床自动化系统的组成与功能9.3 数控机床智能化的技术途径与实现9.4 数控机床自动化与智能化的发展趋势第十章：数控机床的应用与发展10.1 数控机床在制造业中的应用案例10.2 数控机床技术的创新与发展10.3 数控机床行业的发展现状与趋势10.4 数控机床技术在未来的挑战与机遇重点和难点解析重点环节1：数控机床的定义与发展解析：了解数控机床的基本概念、发展历程和现状对于理解后续章节至关重要。

数控技术及应用课程设计一、课程目标知识目标：1. 让学生掌握数控技术的基本概念、分类及工作原理；2. 了解数控编程的基本方法，熟悉数控机床的操作流程；3. 掌握数控加工中常用的刀具、夹具及其选用原则；4. 了解数控机床的维护与故障排除方法。

技能目标：1. 能够独立操作数控机床，完成简单的零件加工；2. 学会使用数控编程软件，编写简单的加工程序；3. 能够根据零件图纸，选择合适的刀具、夹具进行加工；4. 具备数控机床日常维护与故障排除的能力。

情感态度价值观目标：1. 培养学生对数控技术及其应用的兴趣，提高学生的实践操作能力；2. 增强学生的团队合作意识，培养学生在实际操作中解决问题的能力；3. 培养学生严谨、细致的工作态度，提高学生的安全意识；4. 引导学生关注我国数控技术的发展，培养学生的爱国情怀。

课程性质：本课程为专业实践课程，以理论教学为基础，以实践操作为核心，注重培养学生的动手能力和实际应用能力。

学生特点：学生具备一定的机械基础知识，对数控技术有一定了解，但实际操作经验不足，需要通过本课程的学习，提高操作技能。

教学要求：结合学生特点和课程性质，将课程目标分解为具体的学习成果，以项目驱动的教学方式，让学生在实际操作中掌握数控技术的基本知识和技能。

同时，注重理论与实践相结合，提高学生的综合素质。

在教学过程中，关注学生的个体差异，因材施教，确保每位学生都能达到课程目标。

二、教学内容1. 数控技术基本概念：数控机床的定义、分类及其工作原理；数控系统的组成及其功能。

2. 数控编程与操作：数控编程的基本指令、编程方法；数控机床的操作流程、安全规程。

3. 数控加工工艺：加工工艺路线的制定；刀具、夹具的选用及安装；切削用量的确定。

4. 数控机床编程与加工实践：基于项目驱动的实践操作，包括数控车床、数控铣床等机床的编程与加工。

5. 数控机床维护与故障排除：数控机床的日常维护方法；常见故障的排除及维修技巧。

教学大纲安排：第一周：数控技术基本概念、数控系统的组成及功能；第二周：数控编程基本指令、编程方法；第三周：数控机床操作流程、安全规程；第四周：加工工艺路线制定、刀具夹具选用；第五周：数控机床编程与加工实践（数控车床）；第六周：数控机床编程与加工实践（数控铣床）；第七周：数控机床维护与故障排除。

I、示标II、新授第一章概论本章介绍了数控技术的一些概念以及数控机床的特点、工作原理及组成，同时也介绍了数控机床的分类方法，最后简要介绍了数控技术和数控机床的发展、技术水平。

一、内容要点1、数控技术、数控系统、数控机床1)数控技术：用数字、字母和符号对某一工作过程进行可编程的自动控制技术；2)数控系统：实现数控技术相关功能的软硬件系统。

它是数控技术的载体；3)数控机床：应用数控技术对机床加工过程进行控制的机床。

2、数控机床的特点、组成及工作原理特点：1）能适应不同零件的自动加工；2）加工精度高、加工质量稳定3）尤其能优质高效地完成复杂零件的加工；4）工序集中，一机多用5）高技术设备，购买、使用、维护和维修费用相对较高；组成：由输入装置、数控装置、伺服驱动系统、辅助控制及强电控制系统和机床等部分组成。

工作原理：将被加工零件的形状、尺寸、工艺要求等信息按规定编程，并记录在输入介质上，输入到数控装置。

数控装置对输入信息进行处理和计算，根据计算的结果向各执行机构（进给系统、主轴系统等）分配进给指令。

执行机构对来自数控装置的各种指令进行处理、转换和放大，驱动机床的运动部件（工作台、刀具及主轴等）运动，按照要求的形状和尺寸完成零件的加工任务。

而辅助控制则是为了保证机床安全、方便、有效工作而必不可少的一些操作，如冷却、润滑、工件刀具的的自动松夹，排屑，限位，各种保护，联锁互锁等。

3、数控机床的分类1）按工艺用途分类：●切削加工类：数控铣床、数控钻床、加工中心等●成型加工类：数控折弯机、数控弯管机●特种加工类：数控线切割、激光加工机●其它类型：数控装配机、数控测量机2）按控制系统的特点分类（或称按加工方式分类）●点位控制系统：仅能控制刀具相对于工件的精确定位控制系统，而在相对运动的过程中不能进行任何加工。

●点位直线控制系统：不仅具上述功能，而且还能实现沿某一坐标轴或两轴等速的直线移动和加工的功能的控制系统。

●轮廓控制系统：能实现两轴或两轴以上的联动加工，即具有实现对曲线或曲面轮廓零件的加工能力控制系统。

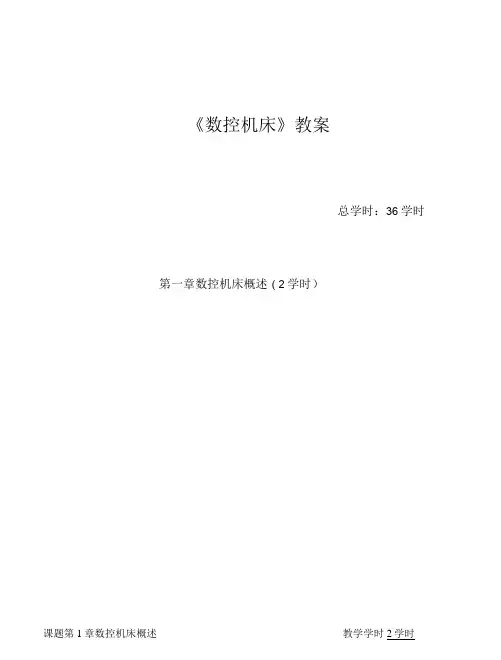

《数控机床》教案总学时：36学时第一章数控机床概述（2学时）课题第1章数控机床概述教学学时2学时§ 1-1数控机床的产生和发展§ 1-2数控机床的工作原理及组成教学时数1学时【教学目标】1、了解数控机床的产生及发展过程2、掌握数控机床的组成及各部分功能3、掌握数控机床的工作原理4、掌握数控机床的特点及适用场合5、掌握按运动方式、控制方式分类的情况6、掌握数控技术的发展趋势7、了解数控机床按工艺用途、数控系统功能水平及联动轴数的分类【重点、难点】重点：1、数控、数控机床的概念2、数控装置、伺服系统、位置检测反馈装置的作用3、数控机床的工作原理及组成4、点位、直线、轮廓控制数控机床的特点5、开环、闭环、半闭环控制数控机床的特点①有无检测之件②检测之件安装位置6、“柔性”概念及FMC、FMS、CIMS的含义【教具、参考书】1.多媒体教学2.朱晓春《数控技术》，机械工业出版社3.王爱玲《现代数控机床》，机械工业出版社【时间分配】1、数控机床的产生和发展（30分钟）2、特点及适用场合（20分钟）3、数控机床分类（30分钟）4、发展趋势（15分钟）5、小结布置作业（5分钟）§ 1-3数控机床分类§ 1-4数控技术发展趋势教学时数1学时【教学过程】第一章数控机床概述§ 1-1数控机床的产生和发展1）开环控制系统这种控制系统采用步进电机，无位置测量元件，输入数据经过数控系统运算，输出指令脉冲控制步进电机工作，如图1T所示，这种控制方式对执行机构不检测，无反馈控制信号，因此称之为开环控制系统。

开环控制系统的设备成本低，调试方便，操作简单，但控制精度低，工作速度受到步进电机的限制。

图1-1开环控制系统2）闭环控制系统这种控制系统绝大多数采用伺服电机，有位置测量元件和位置比较电路。

如图1-2所示，测量元件安装在工作台上，测出工作台的实际位移值反馈给数控装置。

位置比较电路将测量元件反馈的工作台实际位移值与指令的位移值相比较，用比较的误差值控制伺服电机工作，直至到达实际位置，误差值消除，此称之为闭环控制。

数控技术及应用教案及讲稿第一章：数控技术概述一、教学目标：1. 了解数控技术的定义和发展历程。

2. 掌握数控系统的组成和基本工作原理。

3. 了解数控技术在现代制造业中的应用。

二、教学内容：1. 数控技术的定义和发展历程。

2. 数控系统的组成：CNC装置、执行装置、数控编程装置、数控机床等。

3. 数控系统的基本工作原理：硬件组成、软件结构、控制原理。

4. 数控技术在现代制造业中的应用。

三、教学方法：1. 讲授法：讲解数控技术的定义、发展历程、组成和应用。

2. 案例分析法：分析典型数控系统的组成和工作原理。

四、教学准备：1. 教学课件：展示数控技术的定义、发展历程、组成和应用。

2. 案例素材：提供典型数控系统的组成和工作原理的案例。

五、教学过程：1. 导入：简要介绍数控技术的定义和发展历程。

2. 讲解：详细讲解数控系统的组成和基本工作原理。

3. 案例分析：分析典型数控系统的组成和工作原理。

4. 应用展示：介绍数控技术在现代制造业中的应用。

5. 课堂互动：学生提问、解答疑问。

第二章：数控编程基础一、教学目标：1. 掌握数控编程的基本概念和常用术语。

2. 熟悉数控编程的指令系统和程序结构。

3. 学会编写简单的数控加工程序。

二、教学内容：1. 数控编程的基本概念和常用术语。

2. 数控编程的指令系统：准备功能指令、执行功能指令。

3. 数控编程的程序结构：程序格式、程序段、程序头和程序尾。

4. 编写简单的数控加工程序。

三、教学方法：1. 讲授法：讲解数控编程的基本概念、常用术语和指令系统。

2. 实践教学法：学生动手编写数控加工程序。

四、教学准备：1. 教学课件：展示数控编程的基本概念、常用术语和指令系统。

2. 编程练习素材：提供编写数控加工程序的练习题。

五、教学过程：1. 导入：简要介绍数控编程的基本概念和常用术语。

2. 讲解：详细讲解数控编程的指令系统和程序结构。

3. 编程练习：学生动手编写简单的数控加工程序。

第一章数控技术基础知识教案课题第一节认识数控机床课时 2教学目标1、使学生了解数控系统的基本概念、数控系统的组成，融职业素质教育于课堂教学中。

2、使学生了解本门课程的性质、任务与作用，明确课程学习的目标、要求，激发学生学习本课程的兴趣。

教学重点难点数控系统的基本概念、数控系统的组成教学内容一、数控机床的基本概念①数控（Numerical Control,简称NC)是采用数字化信息对机床的运动及其加工过程进行控制的方法。

②数控机床（Numerically Controlled Machine tool）是指装备了计算机数控系统的机床，简称CNC机床。

二、数控机床的组成计算机数控机床由输入输出装置、计算机数控装置、伺服系统和机床本体等部分组成，其组成框图如图1所示.图1数控机床的组成框图三．常见的数控机床图2数控车床在数控机床上加工不同的零件,通过观察，了解应选用哪一种类型的数控机床，通过选择数控机床了解数控机床的分类。

数控机床的图片展示图3数控铣床图4立式数控铣床图5数控车床图6加工中心四．数控机床的加工特点1．适应范围广2．加工精度高，产品质量稳定3．生产效率高4．自动化程度高,劳动强度低5．良好的经济效益第一章数控技术基础知识教案第一章数控技术基础知识教案课题第三节计算机数控系统的基本组成及其功能课时 2教学目标使学生了解计算机数控系统的工作过程、基本组成及其功能。

教学重点难点理解计算机数控系统的工作过程、基本组成及其功能。

教学内容复习内容：计算机的组成及功能新授：一、计算机数控系统的组成计算机数控系统由输入输出装置、计算机数字控制装置、可编程序控制器（PLC）、主轴驱动装置和进给驱动装置等组成。

CNC系统基本组成如图10图10 计算机数控系统的组成CNC系统的核心是计算机数字控制装置（CNC）装置），数控系统是在软件的控制下有条不紊地完成各项工作的。

二、计算机数控系统的工作过程CNC软件要完成9个方面的工作，如图11图11 CNC对零件程序的处理流程图1。

《数控技术》课程设计一、教学目标本课程的教学目标是使学生掌握数控技术的基本概念、原理和方法，能够运用数控技术解决实际问题。

具体目标如下：知识目标：学生能够理解数控技术的定义、发展历程和应用领域；掌握数控编程的基本原理和方法；了解数控机床的结构和工作原理。

技能目标：学生能够熟练使用数控编程软件进行编程；能够操作数控机床进行加工；能够对数控机床进行简单的故障排除和维护。

情感态度价值观目标：学生能够认识到数控技术在现代制造业中的重要地位和作用；培养学生的创新意识和团队合作精神；培养学生的动手能力和实践能力。

二、教学内容根据课程目标，教学内容主要包括数控技术的基本概念、数控编程原理、数控机床的结构和工作原理、数控加工工艺等。

具体安排如下：第一章：数控技术概述第二章：数控编程原理第三章：数控机床的结构和工作原理第四章：数控加工工艺第五章：数控编程软件的使用三、教学方法为了达到课程目标，我们将采用多种教学方法，包括讲授法、讨论法、案例分析法、实验法等。

具体方法如下：讲授法：通过讲解和演示，使学生掌握数控技术的基本概念和原理；讨论法：通过小组讨论，培养学生的思考能力和团队合作精神；案例分析法：通过分析实际案例，使学生能够将理论知识应用于实际问题；实验法：通过操作数控机床和编程软件，培养学生的动手能力和实践能力。

四、教学资源我们将选择和准备适当的教学资源，包括教材、参考书、多媒体资料、实验设备等。

具体资源如下：教材：《数控技术》参考书：《数控编程技术与应用》、《数控机床原理与维护》多媒体资料：数控技术介绍视频、数控编程软件教程实验设备：数控机床、编程软件以上是本课程的教学设计，希望能够帮助学生更好地学习和掌握数控技术。

五、教学评估为了全面、客观地评估学生的学习成果，我们将采用多种评估方式，包括平时表现、作业、考试等。

具体评估方式如下：平时表现：通过观察学生在课堂上的参与程度、提问回答、小组讨论等，评估学生的学习态度和理解程度；作业：布置适量的作业，让学生巩固所学知识，通过批改作业了解学生的掌握情况；考试：进行期中和期末考试，测试学生对知识的掌握和运用能力。

【精品】数控机床编程与操作教案第一章：数控机床概述1.1 课程目标了解数控机床的定义、分类、特点和应用领域。

1.2 教学内容1.2.1 数控机床的定义与分类1.2.2 数控机床的特点1.2.3 数控机床的应用领域1.3 教学方法采用讲授法，结合实际案例进行分析。

1.4 教学资源多媒体课件、案例素材。

1.5 教学过程1.5.1 导入：介绍数控机床在现代制造业的重要性。

1.5.2 新课导入：讲解数控机床的定义与分类。

1.5.3 案例分析：分析数控机床在实际应用中的优势。

1.5.4 课堂互动：学生提问，教师解答。

1.5.5 总结：强调数控机床在现代制造业的作用。

第二章：数控编程基础2.1 课程目标掌握数控编程的基本概念、方法和步骤。

2.2 教学内容2.2.1 数控编程的基本概念2.2.2 数控编程的方法与步骤2.3 教学方法采用讲授法，结合实际操作进行讲解。

2.4 教学资源数控编程软件、操作设备。

2.5 教学过程2.5.1 导入：回顾上一章内容，引出数控编程的重要性。

2.5.2 新课导入：讲解数控编程的基本概念。

2.5.3 软件操作演示：展示数控编程的方法与步骤。

2.5.4 课堂互动：学生提问，教师解答。

2.5.5 总结：强调数控编程在数控机床操作中的关键作用。

第三章：数控机床操作3.1 课程目标掌握数控机床的基本操作方法和安全注意事项。

3.2 教学内容3.2.1 数控机床的基本操作方法3.2.2 数控机床的安全注意事项3.3 教学方法采用讲授法，结合实际操作进行讲解。

3.4 教学资源数控机床、操作手册。

3.5 教学过程3.5.1 导入：回顾上一章内容，引出数控机床操作的重要性。

3.5.2 新课导入：讲解数控机床的基本操作方法。

3.5.3 操作演示：展示数控机床的操作流程。

3.5.4 课堂互动：学生提问，教师解答。

3.5.5 总结：强调数控机床操作的安全注意事项。

第四章：数控编程实例分析4.1 课程目标学会分析数控编程实例，并能根据实例进行数控编程。

第1章数控加工基础教案第1章数控加工基础本章要紧介绍数控加工的基础知识，内容包括数控编程简述、数控机床、数控加工工艺概述、高度与安全高度以及走刀路线的选择等。

1.1 数控加工概论数控技术即数字操纵技术（numerical control technology），指用运算机以数字指令方式操纵机床动作的技术。

数控加工具有产品精度高、自动化程度高、生产效率高以及生产成本低等特点，在制造业及航天加工业，数控加工是所有生产技术中相当重要的一环。

专门是汽车和航天产业的零部件，其几何外形复杂且精度要求较高，更突出了数控加工制造技术的优点。

数控加工技术集传统的机械制造、运算机、信息处理、现代操纵、传感检测等光机电技术于一体，是现代机械制造技术的基础。

它的广泛应用给机械制造业的生产方式及产品结构带来了深刻的变化。

近年来，由于运算机技术的迅速进展，数控技术的进展相当迅速。

数控技术的水平和普及程度，差不多成为衡量一个国家综合国力和工业现代化水平的重要标志。

1.2 数控编程简述数控编程一样能够分为手工编程和自动编程。

手工编程是指从零件图样分析、工艺处理、数值运算、编写程序到程序校核等各步骤的数控编程工作，均由人工完成的全过程。

该方法适用于零件形状不太复杂、加工程序较短的情形，而关于复杂形状的零件，如具有非圆曲线、列表曲面或组合曲面的零件，或者零件形状虽不复杂，然而程序专门长，则比较适合于自动编程。

自动数控编程是从零件的设计模型（即参考模型）获得数控加工程序的全部过程。

其要紧任务是运算加工走刀过程中的刀位点（Cutter Location Point，简称CL点），从而生成刀位数据文件。

采纳自动编程技术能够关心人们解决复杂零件的数控加工编程问题，其大部分工作由运算机来完成，编程效率大大提高，还能解决手工编程无法解决的许多复杂形状零件的加工编程问题。

CA TIA V5数控模块提供了多种加工类型用于各种复杂零件的粗精加工，用户能够依照零件结构、加工表面形状和加工精度要求选择合适的加工类型。
