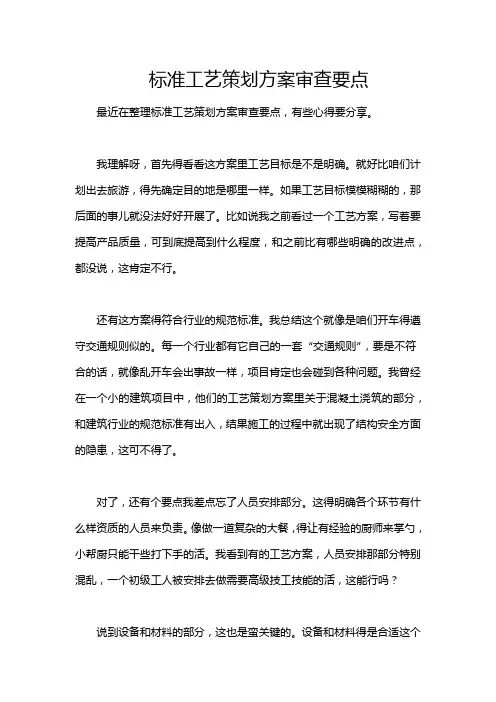

标准工艺策划方案审查要点最近在整理标准工艺策划方案审查要点，有些心得要分享。

我理解呀，首先得看看这方案里工艺目标是不是明确。

就好比咱们计划出去旅游，得先确定目的地是哪里一样。

如果工艺目标模模糊糊的，那后面的事儿就没法好好开展了。

比如说我之前看过一个工艺方案，写着要提高产品质量，可到底提高到什么程度，和之前比有哪些明确的改进点，都没说，这肯定不行。

还有这方案得符合行业的规范标准。

我总结这个就像是咱们开车得遵守交通规则似的。

每一个行业都有它自己的一套“交通规则”，要是不符合的话，就像乱开车会出事故一样，项目肯定也会碰到各种问题。

我曾经在一个小的建筑项目中，他们的工艺策划方案里关于混凝土浇筑的部分，和建筑行业的规范标准有出入，结果施工的过程中就出现了结构安全方面的隐患，这可不得了。

对了，还有个要点我差点忘了人员安排部分。

这得明确各个环节有什么样资质的人员来负责。

像做一道复杂的大餐，得让有经验的厨师来掌勺，小帮厨只能干些打下手的活。

我看到有的工艺方案，人员安排那部分特别混乱，一个初级工人被安排去做需要高级技工技能的活，这能行吗？说到设备和材料的部分，这也是蛮关键的。

设备和材料得是合适这个工艺的吧。

我理解就像是画画，得用对画笔和颜料。

如果材料不对，或者设备达不到工艺要求，就像拿油画笔蘸水彩来画国画，出来的效果肯定不好。

在审查风险控制措施时，也要多留意。

一定得看看应对措施是不是完善。

做任何事都有风险，比如说在一个电子元件生产的工艺策划方案中，对于静电防护的风险评估有了，可是预防措施却太简单，就那么几条泛泛的，根本不足以应对实际可能出现的各种静电导致的问题。

学习这个标准工艺策划方案审查要点的时候，我也有很多困惑。

有时候那些标准规范条文太多了，看得我眼花缭乱，感觉记住这个就忘了那个。

后来我就给自己建立了一个小笔记，把一些关键的、容易忘的、相似的点都记下来，没事的时候就翻一翻，这个学习技巧还挺有用的。

要是大家想深入学习这方面的东西，我觉得《现代工艺管理》这本书就很不错，它里面有很多实际的案例可以参考。

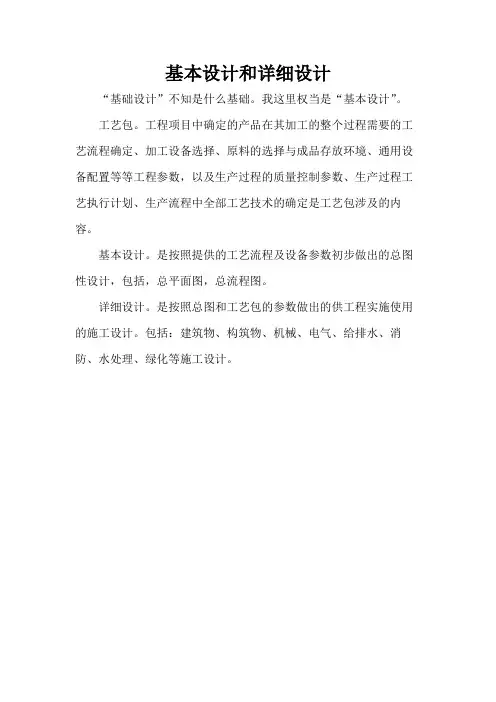

基本设计和详细设计
“基础设计”不知是什么基础。

我这里权当是“基本设计”。

工艺包。

工程项目中确定的产品在其加工的整个过程需要的工艺流程确定、加工设备选择、原料的选择与成品存放环境、通用设备配置等等工程参数，以及生产过程的质量控制参数、生产过程工艺执行计划、生产流程中全部工艺技术的确定是工艺包涉及的内容。

基本设计。

是按照提供的工艺流程及设备参数初步做出的总图性设计，包括，总平面图，总流程图。

详细设计。

是按照总图和工艺包的参数做出的供工程实施使用的施工设计。

包括：建筑物、构筑物、机械、电气、给排水、消防、水处理、绿化等施工设计。

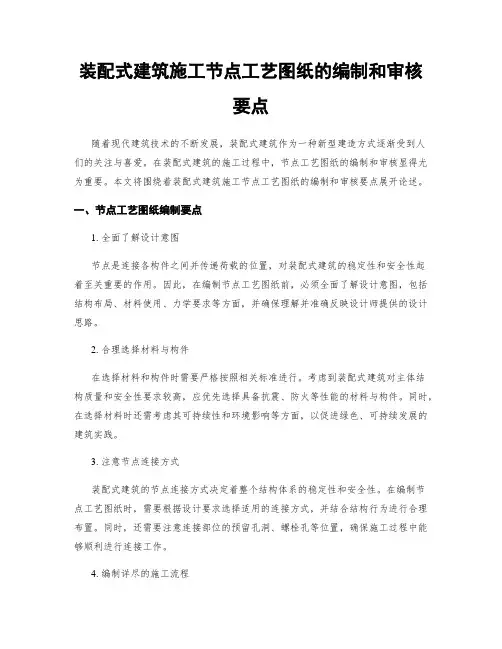

装配式建筑施工节点工艺图纸的编制和审核要点随着现代建筑技术的不断发展，装配式建筑作为一种新型建造方式逐渐受到人们的关注与喜爱。

在装配式建筑的施工过程中，节点工艺图纸的编制和审核显得尤为重要。

本文将围绕着装配式建筑施工节点工艺图纸的编制和审核要点展开论述。

一、节点工艺图纸编制要点1. 全面了解设计意图节点是连接各构件之间并传递荷载的位置，对装配式建筑的稳定性和安全性起着至关重要的作用。

因此，在编制节点工艺图纸前，必须全面了解设计意图，包括结构布局、材料使用、力学要求等方面，并确保理解并准确反映设计师提供的设计思路。

2. 合理选择材料与构件在选择材料和构件时需要严格按照相关标准进行。

考虑到装配式建筑对主体结构质量和安全性要求较高，应优先选择具备抗震、防火等性能的材料与构件。

同时，在选择材料时还需考虑其可持续性和环境影响等方面，以促进绿色、可持续发展的建筑实践。

3. 注意节点连接方式装配式建筑的节点连接方式决定着整个结构体系的稳定性和安全性。

在编制节点工艺图纸时，需要根据设计要求选择适用的连接方式，并结合结构行为进行合理布置。

同时，还需要注意连接部位的预留孔洞、螺栓孔等位置，确保施工过程中能够顺利进行连接工作。

4. 编制详尽的施工流程节点工艺图纸应包含详尽的施工流程，具体到每一个施工步骤。

这样可以帮助施工人员清晰地了解节点构造、材料使用和操作方法等信息，从而减少施工中可能出现的错误和质量问题。

同时，通过合理规划施工流程，可以提高施工效率，并最大程度地保证装配式建筑质量与安全。

二、节点工艺图纸审核要点1. 审核设计参数与标准在审核节点工艺图纸时，首先需要核对设计参数与相关标准是否符合要求。

例如，需验证荷载计算是否合理、结构材料与构件是否符合相应的规范要求等。

只有确保这些参数与标准的正确性，才能保证节点工艺图纸在实际施工中的可行性和安全性。

2. 考虑施工过程中的可能干扰装配式建筑施工过程中会有许多外界因素干扰，如风雨影响、设备限制等。

化工工艺包实施步骤《化工工艺包实施步骤》化工工艺包的实施是个复杂的过程，我就来给你详细说说我是怎么干这个事儿的。

一、基本动作要领1. 工艺包研读- 拿到化工工艺包后，先整体浏览一遍。

就像是看一本书的目录，对整体有个概念。

从工艺的总体流程、到各个单元操作，都得看个大概。

记住了，这个动作很重要。

因为如果一开始不了解全貌，后面就容易出乱子。

我之前就做错过，没有先全面了解就直接开始做局部的工程，结果发现不同部分之间有些参数是相互关联的，导致后面很多工作要返工。

- 然后精读工艺包的关键部分，比如主要反应的化学方程式、工艺条件（温度、压力、物料配比等）这些就像是菜谱里的主食材和重要调料一样。

要把这些核心的东西吃透，而且要对照着设计规范来读。

比如反应的温度如果规定是120℃，你就得清楚为什么是这个温度，容忍的波动范围是多少。

2. 工程设计对接- 根据工艺包和现场的工程设计实际情况进行对接。

这就好比是把一件设计好的家具图纸和实际的房间空间相对照。

要考虑场地的大小、现有的管道布局等。

这中间还要注意，如果工艺包中的设备尺寸比较大，而现场空间不足的话，就得想想办法，是调整布局还是对设备进行小型化改造（当然要保证能满足工艺要求）。

我试过好多次把设备布局完发现空间不够，然后又重新调整，可麻烦了。

3. 材料采购- 按照工艺包的要求采购设备和材料。

首先要明确设备的材质，比如说有些有腐蚀性的物料需要用特殊的不锈钢来做反应釜。

这时候你得找可靠的供应商，千万不能贪便宜选一些质量没保证的。

这步我见过好多人犯错，为了省点钱，结果买回来的设备材质达不到工艺要求，带来各种安全隐患。

就像你买鞋，不能只看样子好看，材质不行走几步就坏掉了。

在采购的时候一定要核对设备的参数是否符合工艺包的规定。

对于一些特殊的物料管道，要注意是否需要特殊的防腐涂层等。

4. 施工安装- 在施工现场要确保按照设计好的施工图纸进行安装。

就像是搭积木，每个部件都要在正确的位置。

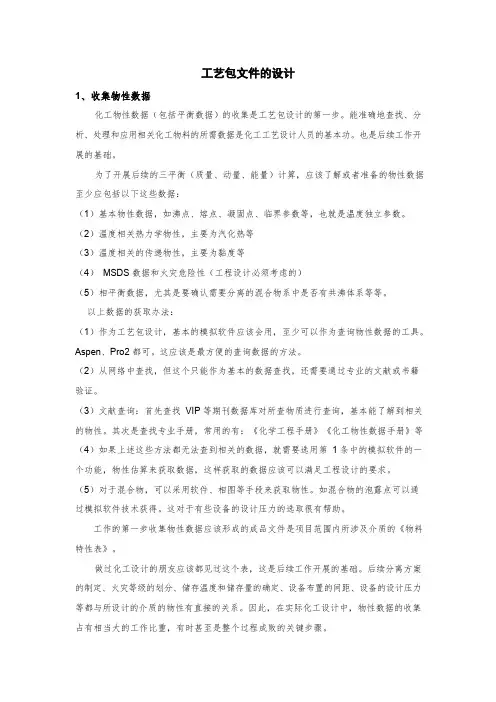

工艺包文件的设计1、收集物性数据化工物性数据（包括平衡数据）的收集是工艺包设计的第一步。

能准确地查找、分析、处理和应用相关化工物料的所需数据是化工工艺设计人员的基本功。

也是后续工作开展的基础。

为了开展后续的三平衡（质量、动量、能量）计算，应该了解或者准备的物性数据至少应包括以下这些数据：（1）基本物性数据，如沸点、熔点、凝固点、临界参数等，也就是温度独立参数。

（2）温度相关热力学物性，主要为汽化热等（3）温度相关的传递物性，主要为黏度等（4）MSDS 数据和火灾危险性（工程设计必须考虑的）（5）相平衡数据，尤其是要确认需要分离的混合物系中是否有共沸体系等等。

以上数据的获取办法：（1）作为工艺包设计，基本的模拟软件应该会用，至少可以作为查询物性数据的工具。

Aspen、Pro2 都可。

这应该是最方便的查询数据的方法。

（2）从网络中查找，但这个只能作为基本的数据查找，还需要通过专业的文献或书籍验证。

（3）文献查询：首先查找VIP 等期刊数据库对所查物质进行查询，基本能了解到相关的物性。

其次是查找专业手册，常用的有：《化学工程手册》《化工物性数据手册》等（4）如果上述这些方法都无法查到相关的数据，就需要选用第 1 条中的模拟软件的一个功能，物性估算来获取数据，这样获取的数据应该可以满足工程设计的要求。

（5）对于混合物，可以采用软件、相图等手段来获取物性。

如混合物的泡露点可以通过模拟软件技术获得。

这对于有些设备的设计压力的选取很有帮助。

工作的第一步收集物性数据应该形成的成品文件是项目范围内所涉及介质的《物料特性表》。

做过化工设计的朋友应该都见过这个表，这是后续工作开展的基础。

后续分离方案的制定、火灾等级的划分、储存温度和储存量的确定、设备布置的间距、设备的设计压力等都与所设计的介质的物性有直接的关系。

因此，在实际化工设计中，物性数据的收集占有相当大的工作比重，有时甚至是整个过程成败的关键步骤。

2、确定技术路线，形成第一个平衡—物料平衡（质量平衡）（1）拿到研究院或者其他研究单位提供的数据包后，此时要做的就是要利用化学工程的基本原理，梳理技术路线，也就是通常所的总体设计技术方案。

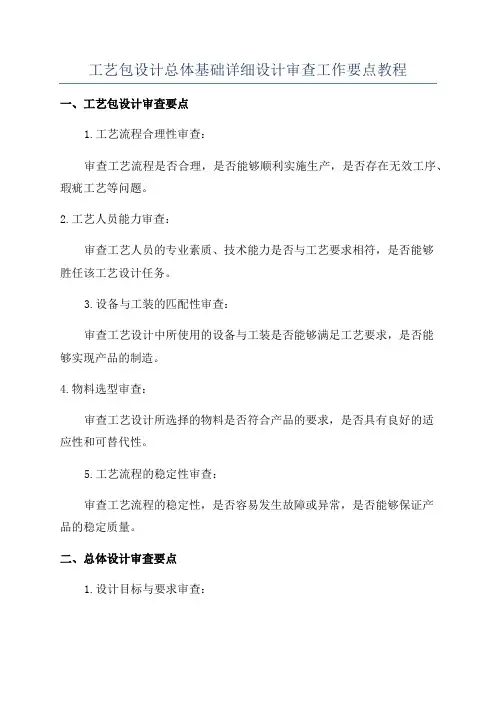

工艺包设计总体基础详细设计审查工作要点教程一、工艺包设计审查要点1.工艺流程合理性审查：审查工艺流程是否合理，是否能够顺利实施生产，是否存在无效工序、瑕疵工艺等问题。

2.工艺人员能力审查：审查工艺人员的专业素质、技术能力是否与工艺要求相符，是否能够胜任该工艺设计任务。

3.设备与工装的匹配性审查：审查工艺设计中所使用的设备与工装是否能够满足工艺要求，是否能够实现产品的制造。

4.物料选型审查：审查工艺设计所选择的物料是否符合产品的要求，是否具有良好的适应性和可替代性。

5.工艺流程的稳定性审查：审查工艺流程的稳定性，是否容易发生故障或异常，是否能够保证产品的稳定质量。

二、总体设计审查要点1.设计目标与要求审查：审查总体设计是否符合市场需求和客户要求，是否能够实现产品的设计目标与要求。

2.设计方案的可行性审查：审查设计方案的可行性，包括技术可行性、经济可行性和实施可行性等方面的评估。

3.结构设计的合理性审查：审查总体设计中的结构设计是否合理，是否能够满足产品的功能要求与使用要求。

4.工艺性能评估审查：审查总体设计的工艺性能，包括产品的材料性能、标准规范要求等方面的评估。

5.成本效益评估审查：审查总体设计的成本效益，包括产品的制造成本、运营成本与市场竞争力等方面的评估。

三、基础设计审查要点1.设计方案的完整性审查：审查基础设计方案是否完整，包括设计要素、设计参数、设计计算等方面的完备性。

2.设计方案的合理性审查：审查基础设计方案的合理性，包括设计标准、设计技术、设计方法等方面的合理性评估。

3.设计规范的遵循性审查：审查基础设计是否遵循相关的设计规范，包括国家标准、行业规范等方面的遵循性评估。

4.设计文档的规范性审查：审查基础设计的设计文档是否规范，包括设计图纸、设计报告、设计说明书等方面的评估。

5.风险评估与管理审查：审查基础设计中的风险评估与管理措施是否到位，是否能够有效控制潜在风险。

四、详细设计审查要点1.设计细节的准确性审查：审查详细设计中的设计细节是否准确无误，包括尺寸、标注、符号等方面的准确性评估。

设计部各阶段图纸审
核要点
设计研发部各阶段图纸审查要点
2012年9月
1、设计图纸文件的审核流程：
①、设计单位应提前（在正式出图前）将全套施工图电子版发集团主管设计工程师，集团设计工程师应组织专业工程师及时会审，并提出书面意见。

②、设计单位按集团意见修改后，正式出图，并统一将设计施工图提交项目部，项目部应及时通知集团设计工程师并送一套正式施工图给集团会审；
③、项目部应及时对监理、施工单位发放施工图，确定图纸会审时间，未经图纸会审不得施工。

④、项目部应提前邀请集团设计工程师、设计院等相关人员参加图纸会审；
⑤、按施工图会审要求进行会审，取得会审意见后方可组织实施；
2、设计图纸的审核内容
①、规划设计图纸审核要点（详见附件一《规划设计图纸审核要点》）
②、方案设计图纸审核要点（详见附件二《方案设计图纸审核要点》）
③、初步设计图纸审核要点（详见附件三《初步设计图纸审核要点》）
④、施工图纸审核要点（详见附件四《施工图纸审核要点》）
附件二
附件四
精品文档
收集于网络，如有侵权请联系管理员删除。

工艺包设计内容和深度规定1 总则本标准规定了工艺包设计的内容和深度，参加工艺包设计的设计人员必须严格按照本标准规定的内容和深度进行设计，本标准是工艺包设计的重要依据。

对于特殊的工艺装置，本工艺包设计内容和深度不能完全满足要求时，项目经理可作适当调整，但要经有关部室确认，公司总经理批准。

当委托方(用户)另有要求时，可在工艺包设计合同的有关条款中加以说明，项目经理按合同要求作出补充规定，经工艺包设计有关部室确认，公司总经理批准，项目经理才可组织实施。

具备下列条件之一者，可以进行工艺包设计：本公司已经熟练掌握并成为公司技术专有的化工产品；与科研单位、生产单位共同开发的新工艺、新技术、新产品，已具备工艺包设计所需的各项要求；用户专有技术并提供相近规模的工程设计文件或现有运行的生产装置可供设计参考；无专利权或专利有效期已过的成熟工艺技术。

由化工工艺、工艺系统、分析化验、自控、材料（需要时）、安全卫生（需要时）、环保（需要时）等专业共同完成该化工产品的工艺包设计工作。

工艺包设计的设计程序与公司标准规定的各个有关专业在基础设计／初步设计阶段的工作程序相同。

工艺包的成品应包括说明书、工艺流程图(PFD)、初版管道仪表流程图(P&ID)、建议的设备布置图、工艺设备一览表、工艺设备数据表(附设备简图)、催化剂及化学品汇总表、取样点汇总表、材料手册(需要时)、安全手册(包括职业卫生、安全和环保)，操作手册(包括分析手册)、物性数据手册以及有关的计算书。

工艺包设计的质量控制与公司设计标准规定的各个有关专业在基础设计／初步设计阶段的质量控制要求相同。

2 工艺包设计内容和深度的规定2.1 说明书工艺包设计说明书是工艺包设计的重要组成部分，应包括下列内容：2.1.1 概述a) 生产方法、装置特点描绘工艺包设计所采用工艺生产方法的先进性、可靠性以及装置特点。

b) 产品名称及规模产品名称及规模年操作时间装置运行方式，按五班三运转或四班三运转，或者其他方式运转。

设计文件审核(图纸会审)工作导则设计文件审核是施工单位熟悉，审查设计图纸，了解工程特点、设计意图和关键部位的工程质量要求，帮助设计单位减少差错的重要手段。

它是项目组织在学习和审查图纸的基础上，进行质量控制的一种重要而有效的方法。

通过审核，可使工程技术人员加深对设计意图的理解，熟悉设计文件，进一步熟练掌握设计，施工规范和标准图。

通过核对设计文件存在的“差、错、碰、漏”使存在的问题消除在施工之前，结合施工技术调查和本阶段的技术工作，提出改善设计、变更设计的建议，使设计趋于更合理，审核的同时比选施工方案，为优化施工组织设计创造条件。

设计文件审核一般有三方代表，即建设单位或其委托的监理单位、设计单位和施工单位，可由监理单位（或建设单位）主持，先由设计单位介绍设计意图和图纸的设计特点，对施工的要求。

然后，由施工单位提出图纸中存在的问题和对设计单位的要求，通过三方讨论与协商，解决存在的问题，写出会议纪要，交给设计人员，设计人员将纪要中提出的问题通过书面的形式进行解释或提交设计变更通知书。

一、设计文件审核的步骤设计文件审核的步骤分为学习、初审、会审、综合会审四个阶段，但要求时间必须紧凑。

1、学习阶段：项目经理部及专业队的各级工程技术人员，在施工前必须认真学习，熟悉图纸，了解设计意图及要求施工达到的技术标准，明确工艺流程、建设规模等。

2、初审阶段：是指各工种对设计文件的审查，即在学习熟悉图纸及相关资料的基础上，详细核对本工种图纸的细节由项目经理部组织有关施工人员（技术员、工长、班组长）等进行。

3、会审阶段：是指各专业间的施工图审查，在初审的基础上，土建与各专业之间核对图纸，消除差错，协商配合施工事宜。

4、综合会审阶段：是指土建与外分包单位（如安装专业、机械吊装、挖土等专业）之间的施工图审查，在会审的基础上，核对各专业之间的配合事宜，一般由总包单位主持。

二、设计文件审核的组织1、规模大，结构特殊或技术复杂的工程设计文件的审核，由公司总工程师组织总分包单位的技术人员采用技术会议的形式进行审查。

工程设计审核方法和审核要点GB/T19001-2000标准的结构和内容都广泛地应用了过程方法。

因此，质量管理体系审核也必须以过程为主线，从输入到输出及其相关的活动，重视过程结果的有效性。

工程设计审核应改变过去经常按部门审核的方法。

因为不少设计院的部门设置是按专业划分的,对于一个专业部门（处、科、室、部）而言，仅仅是管理工程设计过程的一部分活动，而全过程的活动是由设计项目负责人（设计总工程师）统一管理和协调。

因此,按部门审核系统性较差，容易发生漏项或重复，经常找不到相应的实证资料，审核效率较低。

而以工程项目设计负责人（设总）为主要审核对象的过程审核，则可避免上述缺点。

从一个工程开始的合同评审、签订开始,与顾客的界面接触，了解顾客对产品的特性需求,然后进行设计策划，将需求转化为要求，再进入设计过程，最后到设计输出，设总全过程参与并熟悉情况，这样,审核思路清晰，系统性强,特别是容易查证过程/活动之间的技术接口是否满足要求。

审核效率无疑较按部门审核为高。

图1是工程设计过程审核流程,审核对象以项目负责人（设总）为主,相应的专业组长或主设人参与受审,回答问题，提供证据。

必要时,也可涉及该项目的分管院长或分管总工程师。

工程设计产品实现过程审核的检查清单列入表2中.工程设计产品实现过程审核要点注：本表列出了工程设计全过程的审核要点，其中▲为关键质量活动.附：法律法规与技术标准/规范要求的审核方法工程设计必须遵循国家法律法规和相关的技术标准、行业规程规范，尤其是标准中的强制性条文必须严格遵守，诸如：a)涉及工程布局的国家、地方规定；b)涉及自然资源的利用、再生与保护的规定；c)涉及区域或小区环境规划与环境效应的规定;d)涉及重大人身安全保护的规定。

上述各项规定、规范反映在设计原则、设计边界条件、设计内容深度和主要设计参数的选定，重点是在抗震、防火、防洪、工程环境影响与环保等方面。

同时，也应关注工程的技术经济条件的优化原则,是否符合国家现行政策和法规。
