ARM体系简介解析

ARM系统什么是ARM系统ARM（Advanced RISC Machine）是一种基于精简指令集计算机（RISC）原则设计的处理器架构。

ARM系统是一个开放的处理器架构，广泛应用于各种设备，包括移动设备、嵌入式设备、网络设备等。

ARM系统具有低功耗、高效能和灵活性的特点，因此在移动设备市场上占据了主导地位。

ARM处理器是目前电子设备中最为常见的处理器，几乎所有的智能手机和平板电脑都采用了ARM架构。

ARM系统的优点1. 低功耗ARM处理器的设计宗旨之一就是低功耗。

由于ARM处理器的指令集简洁明了，执行指令时的电流消耗较小，因此能够有效减少功耗。

这使得ARM系统在移动设备中非常受欢迎，因为低功耗的处理器可以延长设备的电池寿命。

2. 高效能尽管ARM处理器功耗低，但其性能并不逊色于其他处理器架构。

ARM处理器可以通过提高时钟频率、增加核心数量、优化指令集等方式来提高处理器的性能。

此外，由于ARM系统的设计可伸缩性，厂商可以选择性能级别来满足不同设备的需求。

3. 灵活性ARM处理器的架构非常灵活，允许厂商根据实际需求进行定制。

用户可以根据需要选择不同的核心、集成不同的外设或调整处理器的频率等。

这种灵活性使得ARM处理器适用于各种不同类型的设备，包括智能手机、平板电脑、网络设备等。

4. 广泛应用ARM处理器已经广泛应用于各种设备中，包括消费类电子设备、工业控制系统、汽车电子等。

ARM系统已经成为嵌入式设备的事实标准，因此开发者可以轻松找到相关的技术支持和软件工具。

ARM系统的应用领域1. 移动设备作为主导移动设备市场的处理器架构，ARM系统在智能手机、平板电脑、可穿戴设备等移动设备中广泛应用。

ARM处理器的低功耗和高效能特点使得这些设备可以更长时间的运行，并且能够满足日益增长的性能需求。

2. 嵌入式设备由于ARM处理器的灵活性和低功耗特点，嵌入式设备行业也大量采用了ARM 系统。

从家用电器到医疗设备再到工业控制系统，ARM处理器可以满足不同设备的需求，并且具备出色的性能和节能特点。

arm相关概念ARM相关概念1. ARM架构简介•ARM架构是一种低功耗、高性能的处理器架构。

•ARM架构广泛应用于移动设备、嵌入式系统和智能硬件等领域。

•ARM架构采用精简指令集(RISC)的设计，具有较高的能效比和较低的功耗。

2. ARM处理器•ARM处理器是基于ARM架构设计的中央处理器(CPU)。

•ARM处理器具有多种系列和型号，包括Cortex-A系列、Cortex-R 系列和Cortex-M系列等。

•Cortex-A系列适用于高性能应用，如智能手机和平板电脑。

•Cortex-R系列适用于实时应用，如汽车电子系统和工业控制。

•Cortex-M系列适用于低功耗应用，如物联网设备和传感器。

3. ARM指令集•ARM指令集是ARM处理器所支持的指令集合。

•ARM指令集分为ARM指令集和Thumb指令集两种。

•ARM指令集提供32位的指令，适用于高性能应用。

•Thumb指令集提供16位的指令，适用于低功耗应用。

•ARM处理器可以在ARM指令集和Thumb指令集之间进行切换，以提高能效和节省存储空间。

4. ARM体系结构•ARM体系结构是指ARM处理器的整体结构和设计。

•ARM体系结构包括核心处理单元(CPU)、内存管理单元(MMU)、缓存等组件。

•ARM体系结构面向各种应用需求，提供不同级别的性能和功能选择。

•ARM体系结构允许系统设计者根据实际需求进行定制和优化。

5. ARM开发工具和平台•ARM开发工具和平台是用于开发和调试ARM架构软件的工具和环境。

•ARM开发工具包括编译器、调试器和仿真器等。

•ARM开发平台包括开发板、集成开发环境(IDE)和软件开发工具包(SDK)等。

•ARM开发工具和平台提供了丰富的开发资源，帮助开发者快速构建和优化ARM架构的应用程序。

6. ARM生态系统•ARM生态系统是指围绕ARM架构建立起来的全球化合作伙伴网络。

•ARM生态系统包括芯片厂商、设备制造商、软件开发商和解决方案提供商等。

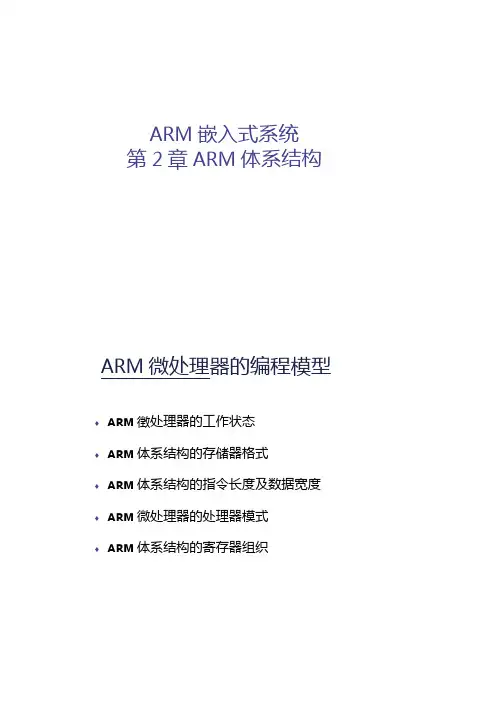

ARM嵌入式系统第2章ARM体系结构ARM微处理器的编程模型♦ARM徴处理器的工作状态♦ARM体系结构的存储器格式♦ARM体系结构的指令长度及数据宽度♦ARM微处理器的处理器模式♦ARM体系结构的寄存器组织♦ARM微处理器的异常状态字、半字、字节字（Word）在ARM体系结构中，字的长度为32位半字（Half-Word）在ARM体系结构中，半字的长度为16位字节（Byg）在ARM体系结构中，字节的长度为8位。

ARM微处理器的工作状态（1）字对齐：四字节对齐半字对齐：两字节对齐两种状态:♦ARM状态：处理器执行32位的字对齐的令♦Thumb状态：处理器执行16位的、半字对齐的Thumb指令处理器工作状态的转变并不影响处理器的工作模式和相应寄存器中的内容。

I ARM微处理器的工作状态(2 )状态切换：BX {<cond>} <Rm><cond>指令的条件码。

忽略时无条件执行。

<Rm>子存器中为跳转的目标地址，当<Rm><存器的bit[O]为0时, 目标地址处的指令为ARM指令；当<Rm>^存器的bit[O]为1时，目标地址处的指令为Thumb 指令。

伪代码：if ConditionPassed(cond) thenT Flag=Rm[O]PC=Rm AND OxFFFFFFFEARM微处理器在复位或上电时处于ARM状态，发生异常时处于ARM状态。

右ARM体系结构的存储器格式(1)ARM体系结构所支持的最大寻址空间为4GB (2^字节)♦大端格式(Big Endian)字数据的高字节存储在低地址中，而字数据的低字节则存放在高地址中。

♦小端格式(Little Endian)低地址中存放的是字数据的低字节，高地址存放的是字数据的高字节。

字地址字地址右ARM 体系结构的存储器格式(2)(0H)=0123H (4H)=4567H (8H)=89ABHBig Endian(0H)=3210H (4H)=7654H (8H)=BA98HLittle Endian右ARM 体系结构的存储器格式(3)8 9 AB4 5 6 7 0123一 “A ・■ • rO= 0x11223344 I 11 I 22 33 ： 44 ILittle endian Big endianR2 =异FI*右 ARM 体系结构的指令长度及数据宽度♦指令长度：32位（在ARM 状态下） 16位（在Thumb 状态下）♦数据宽度： 字节（8位） 半字（16位） 字（32位）三种数据宽度对存储器及外部设备的访问。

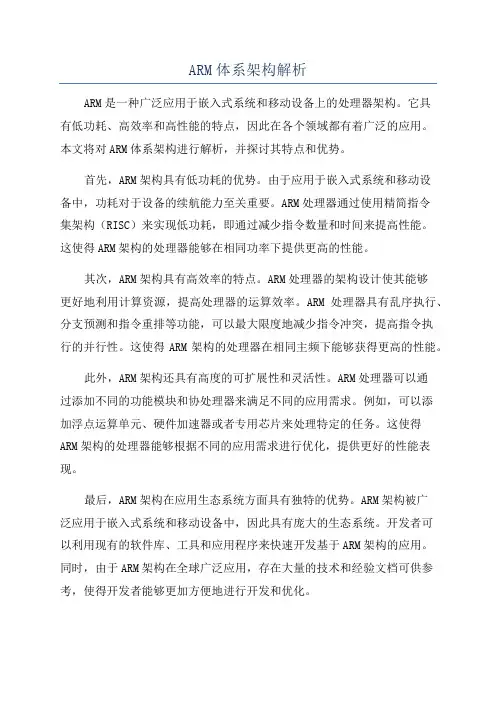

ARM体系架构解析ARM是一种广泛应用于嵌入式系统和移动设备上的处理器架构。

它具有低功耗、高效率和高性能的特点，因此在各个领域都有着广泛的应用。

本文将对ARM体系架构进行解析，并探讨其特点和优势。

首先，ARM架构具有低功耗的优势。

由于应用于嵌入式系统和移动设备中，功耗对于设备的续航能力至关重要。

ARM处理器通过使用精简指令集架构（RISC）来实现低功耗，即通过减少指令数量和时间来提高性能。

这使得ARM架构的处理器能够在相同功率下提供更高的性能。

其次，ARM架构具有高效率的特点。

ARM处理器的架构设计使其能够更好地利用计算资源，提高处理器的运算效率。

ARM处理器具有乱序执行、分支预测和指令重排等功能，可以最大限度地减少指令冲突，提高指令执行的并行性。

这使得ARM架构的处理器在相同主频下能够获得更高的性能。

此外，ARM架构还具有高度的可扩展性和灵活性。

ARM处理器可以通过添加不同的功能模块和协处理器来满足不同的应用需求。

例如，可以添加浮点运算单元、硬件加速器或者专用芯片来处理特定的任务。

这使得ARM架构的处理器能够根据不同的应用需求进行优化，提供更好的性能表现。

最后，ARM架构在应用生态系统方面具有独特的优势。

ARM架构被广泛应用于嵌入式系统和移动设备中，因此具有庞大的生态系统。

开发者可以利用现有的软件库、工具和应用程序来快速开发基于ARM架构的应用。

同时，由于ARM架构在全球广泛应用，存在大量的技术和经验文档可供参考，使得开发者能够更加方便地进行开发和优化。

总之，ARM体系架构是一种低功耗、高效率和高度可扩展的处理器架构。

其灵活性和广泛的应用生态系统使得ARM架构成为各个领域的首选处理器架构。

无论是移动设备、嵌入式系统还是物联网设备，ARM架构都能够提供卓越的性能和功耗优势，满足不同应用需求的同时开发者也能够更加方便地进行工作。

ARM7体系结构详细介绍简介ARM（Advanced RISC Machines）是一种32位的RISC（Reduced Instruction Set Computer）处理器架构，广泛应用于嵌入式系统、智能手机和平板电脑等领域。

ARM7是ARM体系结构中的一代经典产品，采用了精简指令集，具有低功耗、高效能和高性价比等特点。

架构特性处理器核心ARM7处理器核心是一个半导体芯片，包含了用于指令解码、执行、访存等任务的硬件单元。

ARM7采用了5级流水线架构，可以实现超过20万条指令每秒的处理性能。

此外，ARM7支持可选的乘法器、除法器和调试接口，以满足不同的应用需求。

寄存器ARM7提供了一组寄存器来存放指令和数据。

寄存器分为通用寄存器和特殊目的寄存器两种。

通用寄存器包括16个32位的寄存器，用于存储临时数据和计算结果。

特殊目的寄存器包括程序计数器（PC）、堆栈指针（SP）等，用于指导程序执行和管理堆栈。

存储器ARM7的存储器包括内部存储器和外部存储器两部分。

内部存储器分为指令存储器和数据存储器，用于存放程序指令和数据。

外部存储器通常是闪存、RAM等，用于扩展存储容量。

ARM7支持32位的地址总线，可以寻址最多4GB的内存空间。

性能与功耗ARM7采用了先进的CMOS工艺，使得它具有低功耗和高性能的特性。

ARM7的功耗通常在几个毫瓦到几十个毫瓦之间，可以满足嵌入式系统对功耗的严格要求。

同时，ARM7的高性能使得它可以处理复杂的计算任务，例如图像处理、音视频处理等。

调试与开发ARM7支持ARM公司定义的JTAG调试接口，可以通过调试器进行程序的单步调试、断点设置等操作。

此外，ARM7还提供了丰富的开发工具和软件支持，开发者可以使用C语言、汇编语言等进行编程，方便快捷地开发ARM7的应用程序。

应用领域由于ARM7具有低功耗、高效能和高性价比等特点，因此广泛应用于各种嵌入式系统和移动设备。

下面是一些主要的应用领域：嵌入式系统ARM7在嵌入式系统中得到了广泛的应用，例如工业控制、智能家居、汽车电子等领域。

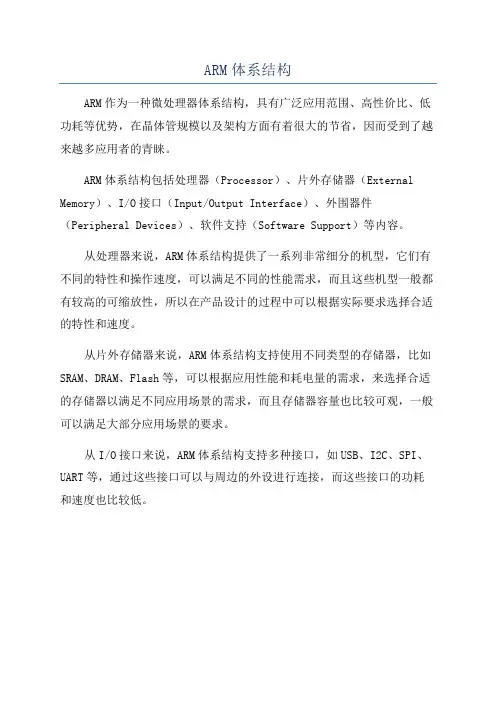

ARM体系结构
ARM作为一种微处理器体系结构，具有广泛应用范围、高性价比、低功耗等优势，在晶体管规模以及架构方面有着很大的节省，因而受到了越来越多应用者的青睐。

ARM体系结构包括处理器（Processor）、片外存储器（External Memory）、I/O接口（Input/Output Interface）、外围器件（Peripheral Devices）、软件支持（Software Support）等内容。

从处理器来说，ARM体系结构提供了一系列非常细分的机型，它们有不同的特性和操作速度，可以满足不同的性能需求，而且这些机型一般都有较高的可缩放性，所以在产品设计的过程中可以根据实际要求选择合适的特性和速度。

从片外存储器来说，ARM体系结构支持使用不同类型的存储器，比如SRAM、DRAM、Flash等，可以根据应用性能和耗电量的需求，来选择合适的存储器以满足不同应用场景的需求，而且存储器容量也比较可观，一般可以满足大部分应用场景的要求。

从I/O接口来说，ARM体系结构支持多种接口，如USB、I2C、SPI、UART等，通过这些接口可以与周边的外设进行连接，而这些接口的功耗和速度也比较低。

ARM体系架构解析
ARM体系架构是由英国ARM公司推出的常见的32位RISC处理器架构，其在移动设备、嵌入式系统和服务器市场上有广泛应用。

其发展历史源远
流长，经过数十年的发展，其功能也在不断扩展，ARM体系架构已经成为
一种标准处理器架构。

ARM体系架构主要由四大部分组成，分别是内核、外设、中断和指令集。

其中，内核是ARM体系架构的核心，负责处理计算机的所有功能，包
括控制、数据存储和算法处理等。

外设又称外围设备，是处理器与外部世
界的桥梁，可以操控外部设备，比如键盘、显示器、磁盘和网络等。

中断
则是处理器如何处理外部设备发出的信号，其中有多重中断，监听外部设
备的信号，基于不同的中断模式，让处理器运行起来。

指令集是ARM体系
架构的核心，指令集是一组程序指令，它们描述了处理器如何处理和操作
数据，ARM有自己的专有指令集，被广泛应用到移动设备和嵌入式系统中。

ARM体系架构的另一个重要组成部分就是嵌入式软件，由于ARM的低
功耗、低成本和安全性，使得ARM广泛应用于很多嵌入式系统，而这些嵌
入式系统也需要嵌入式软件的支持，嵌入式软件具有低功耗、低功耗和嵌
入式系统的高稳定性等优点，此外。

arm内核全解析_arm内核体系结构分类介绍ARM处理器是英国Acor n有限公司设计的低功耗成本的第一款RISC微处理器。

全称为Ad vanced RISC Machine。

ARM处理器本身是32位设计，但也配备16位指令集，一般来讲比等价32位代码节省达35%，却能保留32位系统的所有优势。

ARM内核特点ARM处理器为RISC芯片，其简单的结构使ARM内核非常小，这使得器件的功耗也非常低。

它具有经典RISC的特点：* 大的、统一的寄存器文件；* 简单的寻址模式；* 统一和固定长度的指令域，3地址指令格式，简化了指令的译码。

编译开销大，尽可能优化，采用三地址指令格式、较多寄存器和对称的指令格式便于生成优化代码；* 单周期操作，ARM指令系统中的指令只需要执行简单的和基本的操作，因此其执行过程在一个机器周期内完成；* 固定的32位长度指令，指令格式固定为32位长度，这样使指令译码结构简单，效率提高；* 采用指令流水线技术。

ARM内核体系结构ARM架构自诞生至今，已经发生了很大的演变，至今已定义了7种不同的版本：V1版架构：该架构只在原型机ARM1出现过，其基本性能包括基本的数据处理指令（无乘法）、字节、半字和字的Load/Store指令、转移指令，包括子程序调用及链接指令、软件中断指令、寻址空间64MB。

V2版架构：该版架构对V1版进行了扩展，如ARM2与ARM3（V2a版）架构，增加的功能包括乘法和乘加指令、支持协处理器操作指令、快速中断模式、SWP/SWPB的最基本存储器与寄存器交换指令、寻址空间64MB。

V3版架构：该版对ARM体系结构作了较大的改动，把寻址空间增至32位（4G B），增加了当前程序状态寄存器CPSR和程序状态保存寄存器 SPSR以便于异常处理。

增加了中止和未定义2种处理器模式。

ARM6就采用该版结构。

指令集变化包括增加了M RS/MSR指令，以访问新增的CPSR /SPSR寄存器、增加了从异常处理返回的指令功能。

arm体系结构特点
ARM 体系结构是一种广泛使用的 32 位微处理器体系结构，具有以下特点：
1. 简单的指令集：ARM 指令集是一种 RISC（精简指令集计算机）指令集，它具有固定长度的指令和简单的指令格式。

这种简单的指令集可以提高指令的执行速度和效率，同时也可以减少指令的解码时间。

2. 高效的流水线：ARM 体系结构采用了高效的流水线技术，可以在一个时钟周期内执行多条指令。

这种流水线技术可以提高指令的执行速度和效率，从而提高处理器的性能。

3. 低功耗设计：ARM 体系结构采用了低功耗设计，可以在不影响性能的情况下降低处理器的功耗。

这种低功耗设计对于移动设备和嵌入式系统非常重要，可以延长设备的电池寿命。

4. 可扩展性：ARM 体系结构具有很好的可扩展性，可以通过增加更多的寄存器和指令来扩展处理器的功能。

这种可扩展性可以满足不同应用的需求，例如多媒体处理、网络通信等。

5. 支持Thumb 指令集：ARM 体系结构还支持 Thumb 指令集，这是一种 16 位的指令集。

Thumb 指令集可以在不损失性能的情况下减少代码的大小，从而节省存储空间。

6. 强大的异常处理机制：ARM 体系结构具有强大的异常处理机制，可以处理各种硬件和软件异常。

这种异常处理机制可以提高系统的可靠性和稳定性。

总之，ARM 体系结构具有简单的指令集、高效的流水线、低功耗设计、可扩展性、支持Thumb 指令集和强大的异常处理机制等特点，这些特点使得 ARM 体系结构成为了移动设备和嵌入式系统领域的主流处理器体系结构。

ARM体系结构
ARM体系结构，简称ARM（英语：Advanced RISC Machines），是一
种处理器架构，是一种精简指令集计算机（RISC）架构的家族，该家族目
前拥有多种系列处理器，被广泛应用于各种嵌入式应用，尤其是智能手机
和平板电脑的设备中，ARM架构是英国ARM公司的商标。

ARM架构拥有强
大的硬件设计灵活性，可以无需改变软件就可以调节硬件的特性，线条的
优化可以为系统提供更加高性能和更低的成本，使得ARM体系结构能够被
全球众多的计算机厂商和平台支持，并被广泛的应用在智能手机和平板电
脑上。

ARM架构系统的特色是具有节省空间和能耗的RISC体系结构，它支
持低功耗、体积小的设计。

其中，超标量处理器让系统中的微处理器可以
一次性处理多个指令，从而提高了执行效率；Branch prediction和容错
处理器，可以帮助系统快速解决复杂的冲突状况；Jazelle技术，基于
Java虚拟机技术，为系统提供了双重处理器架构，实现Java的加速运行；Multi-mode前沿技术，支持多核心处理，系统可以多个核心一起工作，
实现更高性能和能效的处理。

ARM架构针对不同的应用程序定制了不同的处理器体系结构，可根据
实际情况进行调整和灵活配置，满足不同系统的需求。
