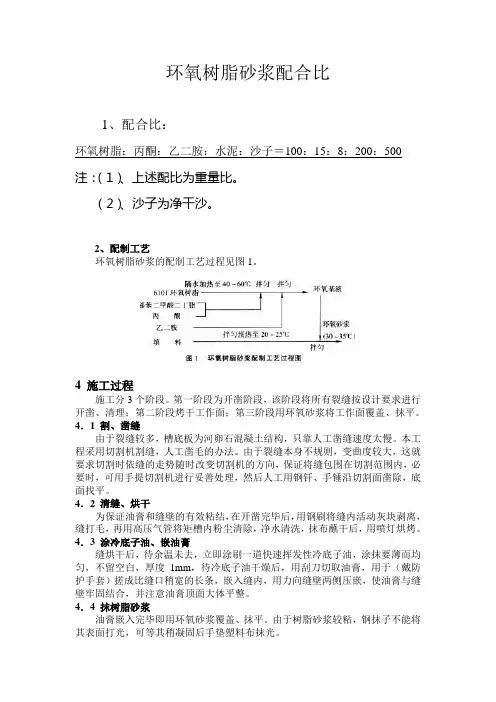

环氧树脂砂浆配合比

环氧树脂砂浆配合比1、配合比：环氧树脂：丙酮：乙二胺：水泥：沙子＝100：15：8：200：500 注：（1）、上述配比为重量比。

（2）、沙子为净干沙。

2、配制工艺环氧树脂砂浆的配制工艺过程见图1。

4 施工过程施工分3个阶段。

第一阶段为开凿阶段，该阶段将所有裂缝按设计要求进行开凿、清理；第二阶段烤干工作面；第三阶段用环氧砂浆将工作面覆盖、抹平。

4．1 割、凿缝由于裂缝较多，槽底板为河卵石混凝土结构，只靠人工凿缝速度太慢。

本工程采用切割机割缝，人工凿毛的办法。

由于裂缝本身不规则，变曲度较大，这就要求切割时依缝的走势随时改变切割机的方向，保证将缝包围在切割范围内，必要时，可用手提切割机进行妥善处理，然后人工用钢钎、手锤沿切割面凿除，底面找平。

4．2 清缝、烘干为保证油膏和缝壁的有效粘结，在开凿完毕后，用钢刷将缝内活动灰块剥离，缝打毛，再用高压气管将矩槽内粉尘清除，净水清洗，抹布蘸干后，用喷灯烘烤。

4．3 涂冷底子油、嵌油膏缝烘干后，待余温未去，立即涂刷一道快速挥发性冷底子油，涂抹要薄而均匀，不留空白，厚度1mm，待冷底子油干燥后，用刮刀切取油膏，用于（戴防护手套）搓成比缝口稍宽的长条，嵌入缝内，用力向缝壁两侧压嵌，使油膏与缝壁牢固结合，并注意油膏顶面大体平整。

4．4 抹树脂砂浆油膏嵌入完毕即用环氧砂浆覆盖、抹平。

由于树脂砂浆较粘，钢抹子不能将其表面打光，可等其稍凝固后手垫塑料布抹光。

4．5 养护环氧砂浆的养护与水泥砂浆不同，最重要的是控制温度，一般养护温度以20±5℃为宜，夏天太阳直晒的地方要搭设凉棚，冬天温度太低，应加温保暖。

养护7d以上，前3d不应有水浸泡或其它冲击。

本工程施工期在10月中旬，天气晴朗温和，无须特殊养护。

4．6 注意事项（1）随配随用。

一般1次配置应小于1kg。

（2）拌好的环氧材料，必须分散堆放，切勿成桶成堆放置，以免提前硬化。

配料时宜用广口浅底器皿，易于散热，并需不断搅拌。

环氧树脂砂浆的配合比

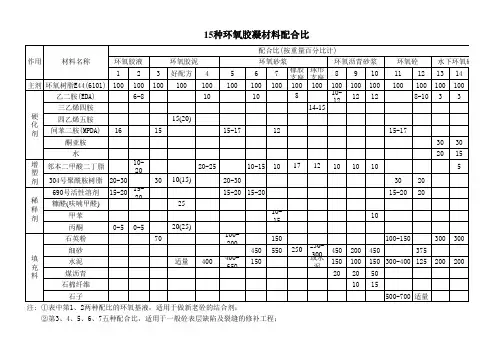

特别推荐：
1、环氧树脂205/二丁酯66/乙二胺14/水泥379/砂740
2、环氧树脂320/二丁酯/57.6/乙二胺38.4/水泥640/砂960
3、环氧树脂：聚酰胺：丙酮：水泥：砂＝100：50：10：100：150
4、环氧树脂：乙二胺：水泥：砂子=100：15：8：200：500。

以上配比经我试验室试验，强度都很不错。

材料名称环氧树脂固化剂增韧剂稀释剂化学名称6101 乙二胺二丁脂
丙酮配合比100 ：6～7 ；15 ：20 环氧基液配制过程：环氧树脂加热至60℃，加入二丁脂和丙酮拌匀，再加入乙二胺拌匀。

环氧基液在此作为溶剂。

环氧砂浆配合比(重量比，单位g) 材料名称环氧树脂固化剂增韧剂稀释剂化学名称6101 乙二胺二丁脂丙酮配合比100 ：10 ：10 ：20
填充料425号水泥300 砂375 石棉100 环氧砂浆配制工艺过程：环氧树脂加热至60℃，加入二丁脂和丙酮拌匀，加入乙二胺拌匀，再将预热至30℃的填充料加入拌匀。

施工时的工艺要求：施工时，气温不低于15℃，不超过40℃，环氧基液的涂抹厚度不超过1mm，涂刷基液需间隔30min后，才能粘贴玻璃丝布，以防产生气泡。

施工结束后，要用草袋子或黑塑料布遮盖，严禁用水养护。

注意事项：要用计量工具准确计量；乙二胺加入后，尽可能立即施工，以防环氧固结；在拌合乙二胺和丙酮时要避免与皮肤接触。

环氧修补砂浆执行标准
一、材料要求
1.环氧树脂：选用低分子量、高活性、快速固化型的环氧树脂，其具有优良
的化学稳定性、耐磨性、耐腐蚀性和收缩性小等特点。

2.固化剂：采用与环氧树脂相容的固化剂，要求固化速度快、固化温度低、
毒性小等。

3.填料：选用高纯度、高细度、高硬度的填料，如石英砂、氧化铝等，以提
高修补砂浆的强度和耐磨性。

4.添加剂：根据需要添加适量的添加剂，如分散剂、消泡剂、增稠剂等，以
改善修补砂浆的施工性能和固化后的性能。

二、配合比要求
1.环氧树脂与固化剂的比例：根据环氧树脂和固化剂的活性及用途确定，一
般控制在2:1至4:1之间。

2.填料与环氧树脂的比例：根据填料的性质和用途确定，一般控制在1:1至
3:1之间。

3.添加剂的用量：根据需要添加适量的添加剂，一般控制在5%至10%之间。

三、性能要求
1.抗压强度：修补砂浆的抗压强度应不低于原混凝土的抗压强度，且不低于
50MPa。

2.抗折强度：修补砂浆的抗折强度应不低于原混凝土的抗折强度，且不低于
8MPa。

3.耐磨性：修补砂浆的耐磨性应不低于原混凝土的耐磨性。

4.收缩率：修补砂浆的收缩率应小于原混凝土的收缩率，以减少修补后产生
的收缩裂缝。

5.耐腐蚀性：修补砂浆应具有优良的耐腐蚀性，能抵抗各种化学物质的侵蚀。

6.耐高温性：修补砂浆应具有优良的耐高温性，能在高温环境下保持稳定的
性能。

7.施工性：修补砂浆应具有良好的施工性，易于操作和施工，方便快捷。

一、环氧砂浆配比1、普通环氧砂浆原材料材料有:环氧，丙酮，二丁酯，乙二胺，砂，水泥,其中水泥不用，砂子必须不含水分，参考配比:环氧(E-51):乙二胺=12~15:1，加50%丙酮，二丁酯，加3~5倍砂(粗细不同，可加入的倍数不一样)，保证能施工的前提下尽可能干稠，同时不能做太厚，否则容易开裂。

1立方米成本15000~20000元。

2、快速固化新型水性环氧砂浆原材料有:汉中水性环氧树脂H123A，汉中水性环氧固化剂H123B，自来水，水泥，砂子，石子(对水分无要求，本身要加水的)，参考配比:汉中水性环氧树脂H123A:汉中水性环氧固化剂H123B=1:1.3，再加1倍的自来水，加15倍左右的水泥砂子石子，1立方米成本5000~7000元,3天强度达50MPa，7天强度达70MPa;3、中固化新型水性环氧砂浆原材料有:汉中水性环氧树脂H223A，汉中水性环氧固化剂H223B，自来水，水泥，砂子，石子(对水分无要求，本身要加水的)，参考配比:汉中水性环氧树脂H223A:汉中水性环氧固化剂H223B=1:1.5，再加1倍的自来水，加15倍左右的水泥砂子石子，1立方米成本5000~7000元,3天强度达30MPa，7天强度达50MPa;环氧树脂砂浆性能不断提高、操作性简化、成本降低。

二、环氧树脂砂浆环氧树脂砂浆的配合比为：6101环氧树脂：乙二胺：水泥：砂子=100：15：8：200：500。

1 基层处理1)沿裂缝凿槽，竖向裂缝凿成2 表层处理表层用环氧基液和玻璃丝布粘成四油布(其中油为环氧基液，布为玻璃丝布)进行处理。

1)玻璃丝布的处理。

玻璃丝布一般采用无碱玻璃纤维织成，为无捻粗纱方格布。

玻璃丝布在制作过程中均作了加浸润剂处理，浸润剂含有油脂和蜡影响环氧基液与玻璃丝布的结合，因此必须对玻璃丝布进行除油腊处理，使环氧基液浸入玻璃纤维内，提高粘结效果。

玻璃丝布除油腊的方法是将玻璃丝布放置在碱水中煮沸1h，然后用清水漂净。

环氧树脂砂浆配合比表（质量比）（参考件）注：此种砂浆抗压强度可达68.6~88.3MPa，抗拉强度14.7~19.6 MPa,，但一次配制不超过1.5kg为宜，配制环氧砂浆时，先在容器内放一定数量的环氧树脂，当树脂稠度较大时，宜加热至40°C左右，然后加入稀释剂搅匀后，再加入固化剂，充分搅拌，最后依次加入石英粉或瓷粉、砂子、再搅拌均匀，配好的环氧砂浆应在40min内用完。

环氧树脂砂浆的配合比为：6101环氧树脂：乙二胺：水泥：砂子=100：15：8：200：500。

环氧树脂砂浆的配合比为：6101环氧树脂：乙二胺：水泥：砂子=100：15：8：200：5001 基层处理1)沿裂缝凿槽，竖向裂缝凿成2 表层处理表层用环氧基液和玻璃丝布粘成四油布(其中油为环氧基液，布为玻璃丝布)进行处理。

1)玻璃丝布的处理。

玻璃丝布一般采用无碱玻璃纤维织成，为无捻粗纱方格布。

玻璃丝布在制作过程中均作了加浸润剂处理，浸润剂含有油脂和蜡影响环氧基液与玻璃丝布的结合，因此必须对玻璃丝布进行除油腊处理，使环氧基液浸入玻璃纤维内，提高粘结效果。

玻璃丝布除油腊的方法是将玻璃丝布放置在碱水中煮沸1h，然后用清水漂净。

判断玻璃丝布是否有油腊，可用手摸，如感到没有油腻滑动即已清除干净。

除去油腊后，玻璃丝布应失去原有的雪白、光彩夺目的外观，重量也相应地减轻。

2)粘贴工艺。

粘贴时，先在粘贴面上均匀刷1层环氧基液(不能有气泡产生)，然后展开，拉直玻璃丝布，用剪刀剪成宽30cm 的布条，卷在木棒上，即可进行粘贴。

粘贴前，先在基面上刷1层环氧基液，贴上玻璃丝布，用刷子在玻璃丝布上刷1遍使环氧基液浸透，接着又在玻璃丝布上刷环氧基液，按同样的方法粘贴第二层，共贴3层。

3 环氧砂浆的配制表1 环氧基液配合比(重量比，单位g)材料名称环氧树脂固化剂增韧剂稀释剂化学名称6101 乙二胺二丁脂丙酮配合比100 6～7 15 20环氧基液配制过程：环氧树脂加热至60℃，加入二丁脂和丙酮拌匀，再加入乙二胺拌匀。

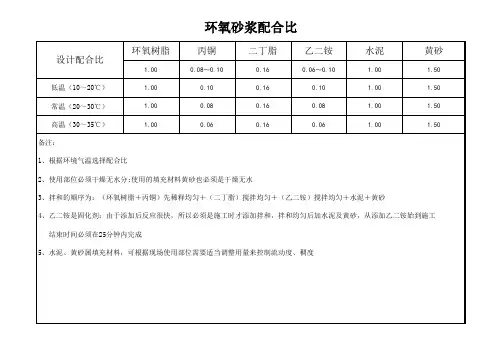

环氧树脂砂浆配合比及施工方法（验证过的）一、材料1、环氧树脂:6101型环氧树脂。

2、固化剂：乙二胺（分析纯），比重为0.8994，熔点为8.5°C，沸点为116°C，有较强的固化作用，较大的挥发性，固化时大量放热。

遇明火、高热或与氧化剂接触有引起燃烧爆炸的危险，能腐蚀铜及其合金。

应远离火源，避免阳光直射，密封于通风处保存。

大量使用应穿防护服。

使用时现场应配置适当的灭火措施，如抗溶性泡沫、干粉、二氧化碳、干土。

3、填料：1)水泥：无结块，使用前应过筛消除结块2)砂子：采用天然河砂，含泥量小于0.2，不得有泥块，0.63mm 方孔累计筛余为0-30％，0.3151mn方孔累计筛余为40-95％，0.16mm 方孔累计筛余为95％以上。

5 mm以上颗粒使用前应筛除。

对于含泥量超标的砂，使用前应过筛后烘干。

二、材料用量及调制程序树脂：乙二胺：水泥：砂=1.0：0.25： 1.0：3.0粘结力强、强度增长快、1d强度可达60MPa首先将环氧树脂加热至4０～6０℃，搅拌均匀，待冷却至３０～３５℃时，加入乙二胺，经拌和均匀之后，再把预先搅拌均匀的３０～３５℃的砂子和水泥加入，最后拌和均匀。

调制环氧砂浆时应符合下列规定：１、环氧树脂加热应是增加流动性及排除内部气泡；加热时不应放在火上直接加热，可在烘箱或水浴、砂浴池内加热，加热温度不宜超过８０℃。

２、当加入乙二胺时，环氧树脂基液的温度不得高于３５℃。

３、加入砂子的温度应为３０～３５℃。

4、每当加入固化剂和填料后，应拌和均匀。

5、拌和用的容器和工具，在每次拌和后，应立即用酒精擦洗干净。

6、不得使乙二胺等易燃化学药品接近火源。

7、各种材料用量必须准确计量，否则易产生分层、硬化缓慢、粘结力差、强度增长慢等后果。

三、使用方法及注意事项在使用环氧树脂砂浆前，必须将混凝土的表面凿毛，将漏洞表面处灰尘、浮渣、及松散层等清洗干净，露出混凝土本体，并用热风机将接触面吹干，如果构件中主筋锈蚀严重，还需在受损处绑扎一定长度同规格的钢筋作补偿筋，再进行修补。

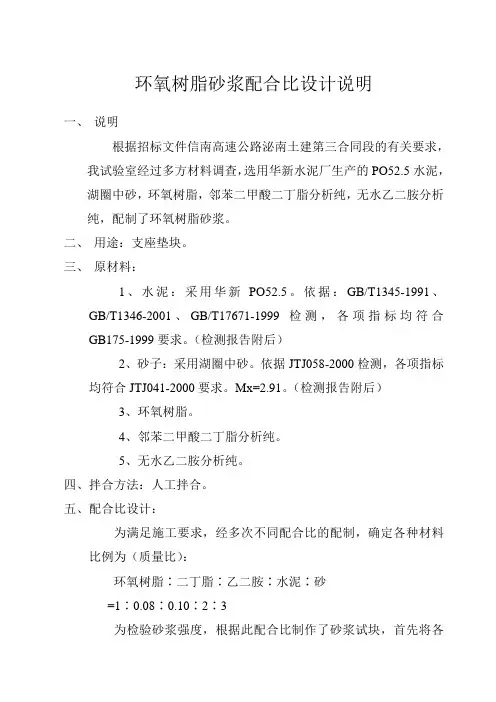

环氧树脂砂浆配合比设计说明一、说明根据招标文件信南高速公路泌南土建第三合同段的有关要求，我试验室经过多方材料调查，选用华新水泥厂生产的PO52.5水泥，湖圈中砂，环氧树脂，邻苯二甲酸二丁脂分析纯，无水乙二胺分析纯，配制了环氧树脂砂浆。

二、用途：支座垫块。

三、原材料：1、水泥：采用华新PO52.5。

依据：GB/T1345-1991、GB/T1346-2001、GB/T17671-1999检测，各项指标均符合GB175-1999要求。

（检测报告附后）2、砂子：采用湖圈中砂。

依据JTJ058-2000检测，各项指标均符合JTJ041-2000要求。

Mx=2.91。

（检测报告附后）3、环氧树脂。

4、邻苯二甲酸二丁脂分析纯。

5、无水乙二胺分析纯。

四、拌合方法：人工拌合。

五、配合比设计：为满足施工要求，经多次不同配合比的配制，确定各种材料比例为（质量比）：环氧树脂∶二丁脂∶乙二胺∶水泥∶砂=1∶0.08∶0.10∶2∶3为检验砂浆强度，根据此配合比制作了砂浆试块，首先将各种原材料称好备用，把水泥和砂搅拌均匀，然后再将搅拌均匀的二丁脂和环氧树脂混和液倒入其中，激力搅拌3～5分钟，最后再加入乙二胺拌匀，立即入模(70.7×70.7×70.7mm)，然后观测。

在15℃室温下，90分钟后开始凝结，4个小时后全部硬化，然后脱模。

自然养护（15℃室温下）24小时后，抗压强度为：87.6 Mpa。

自然养护（15℃室温下）20小时后，放入50℃烘箱中恒温养护4小时，抗压强度为：76.6Mpa。

六、总结经试验环氧树脂砂浆在不同的养护温度条件下抗压强度均能满足施工要求（50 Mpa以上）。

请代表处中心试验室审核并批复。

信南高速公路泌南土建三标段中铁十七局集团三公司项目部试验室二○○五年十一月七日1:0.25:0.25。
