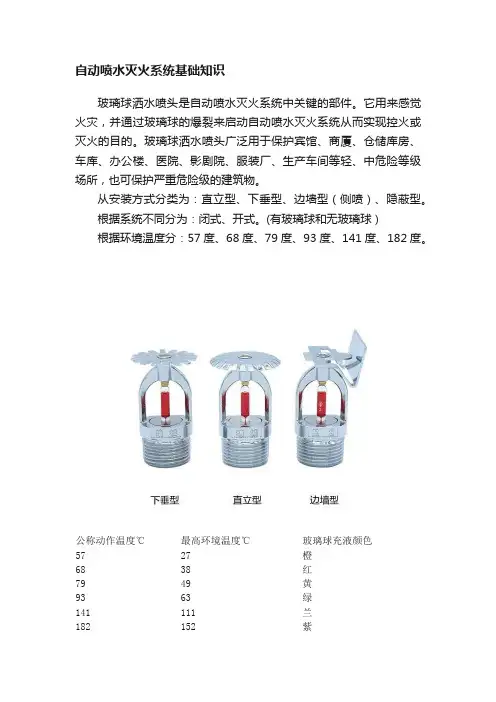

自动喷水灭火系统基础知识玻璃球洒水喷头是自动喷水灭火系统中关键的部件。
它用来感觉火灾，并通过玻璃球的爆裂来启动自动喷水灭火系统从而实现控火或灭火的目的。
玻璃球洒水喷头广泛用于保护宾馆、商厦、仓储库房、车库、办公楼、医院、影剧院、服装厂、生产车间等轻、中危险等级场所，也可保护严重危险级的建筑物。
从安装方式分类为：直立型、下垂型、边墙型（侧喷）、隐蔽型。
根据系统不同分为：闭式、开式。
(有玻璃球和无玻璃球）根据环境温度分：57度、68度、79度、93度、141度、182度。
公称动作温度℃最高环境温度℃玻璃球充液颜色57 27 橙68 38 红79 49 黄93 63 绿141 111 兰182 152 紫水喷雾喷头水雾喷头是自动水喷雾灭火系统中的一个重要组成部件，它与供水管网，控制阀门探测报警器等组成自动水喷雾灭火系统，在扑救固体可燃物火灾中，提高了水的灭火效率。
同时具有内部不会造成液体火灾的飞溅和电气绝缘高的特点，特别适用于扑救电器设备、可燃烧液体等引起的火灾，保护工厂、商场、仓库、配电室、大型变压器、液化气罐、石油储罐等场所，用来防护冷却，控制火灾和扑灭火灾。
该水雾喷头根据需要可以水平安装，也可以下垂、斜向方向安装等。
特殊应用型（仓库型）仓库型特殊应用喷头是用于高堆垛或高货架仓库的大流量特种洒水喷头，与ESFR喷头相比，其以控制火灾蔓延为目的，喷头最低工作压力较ESFR喷头低，且障碍物对喷头洒水的影响较小，安装有该系列喷头的场所无须再安装货架内喷头。
另该系列喷头可用于干式系统和预作用系统。
特殊应用型（非仓库型）非仓库型特殊应用喷头是用于民用建筑和厂房高大空间场所，该系列喷头具有流量系数大和工作压力低等特点，且喷洒的水滴粒径较大。
早期抑制快速响应喷头K202早期抑制快速响应喷头K242/363早期抑制快速响应（ESFR）喷头是采用易熔合金焊接件为感温元件的洒水喷头，该喷头具有K=202的流量系数和特殊设计的溅水盘，使喷头喷出大直径、高能量水滴并在其下方形成半球体状水流。
自动喷水灭火系统第2 部分：湿式报警阀、延迟器、水力警铃GB 5135.2-2003第一部分：湿式报警阀本部分介绍了湿式报警系统的组成和工作原理。
首先，对湿式报警阀的功能和安装位置进行了详细介绍。
然后，解释了湿式报警阀的工作原理和信号传递方式。
最后，提到了湿式报警系统中需要注意的问题和检测方法。
第一部分：湿式报警阀本部分介绍了湿式报警系统的组成和工作原理。
首先，对湿式报警阀的功能和安装位置进行了详细介绍。
然后，解释了湿式报警阀的工作原理和信号传递方式。
最后，提到了湿式报警系统中需要注意的问题和检测方法。
本部分主要讲解了延迟器在自动喷水灭火系统中的作用和使用方法。
首先，介绍了延迟器的种类和选择原则。
然后，详细解释了延迟器的工作原理和安装要求。
最后，列举了一些常见的延迟器故障和排除方法。
第三部分：水力警铃本部分介绍了水力警铃在自动喷水灭火系统中的应用和特点。
首先，解释了水力警铃的工作原理和安装要求。
水力警铃是一种能够根据水压变化而发出警报声音的装置。
它是自动喷水灭火系统中重要的一部分，用于在火灾发生时发出警报信号。
水力警铃的工作原理是利用水压辅助装置，在水流通过时产生自动操作，从而使警铃发出声音。
安装时需要注意的要求包括：选择适当的安装位置，保证水力警铃与其他设备之间的距离，以及确保水流路径畅通。
然后，本部分提到了水力警铃的声音要求和检测方法。
对于声音要求，水力警铃应该具有足够的音量和持续时间，以便能够有效地传达警报信息给人员。
检测方法包括手动检查和定期维护，确保水力警铃的正常工作和可靠性。
最后，本部分阐述了水力警铃的维护保养和故障处理。
维护保养的内容包括定期检查、清洁和保养警铃设备，以及保证其工作正常。
对于故障处理，需要及时排除故障原因，并修复或更换损坏的部件。
水力警铃在自动喷水灭火系统中起到了重要的作用，通过发出响亮的警报声音，提醒人们火灾发生的危险，促使人们采取相应的应对措施。
在使用和维护水力警铃时，应注意相关的安装和操作要求，以确保其有效性和可靠性。
消防喷淋系统标题：消防喷淋系统引言概述：消防喷淋系统是一种常见的消防设备，用于灭火和控制火势，广泛应用于商业建筑、工业厂房、仓库等场所。
本文将详细介绍消防喷淋系统的原理、组成、安装、维护和检测。
一、原理1.1 喷淋系统的工作原理是通过水压力将水喷射到火灾现场，将火焰熄灭。
1.2 喷淋系统可以自动感应火灾，也可以手动启动。
1.3 喷淋系统可以根据火灾情况调整水流量和喷射方向。
二、组成2.1 消防喷淋系统包括水泵、管道、喷头、控制阀等组件。
2.2 水泵负责提供水压，管道负责输送水流，喷头负责喷射水流。
2.3 控制阀可以手动或自动控制水流的开启和关闭。
三、安装3.1 消防喷淋系统的安装需要根据建筑结构和火灾风险确定位置和布局。
3.2 喷头的安装高度和间距需要根据标准要求进行设置。
3.3 安装过程需要严格按照相关规范和要求进行，确保系统正常运行。
四、维护4.1 定期检查消防喷淋系统的工作状态，确保各个组件正常运行。
4.2 定期清洗喷头和管道，防止堵塞影响喷水效果。
4.3 定期维护水泵和控制阀，确保系统的可靠性和稳定性。
五、检测5.1 消防喷淋系统需要定期进行漏水测试，确保管道和喷头的密封性。
5.2 消防喷淋系统需要定期进行压力测试，确保水泵和管道的正常工作。
5.3 消防喷淋系统需要定期进行功能测试，确保系统的灵敏度和可靠性。
结论：消防喷淋系统是一种重要的消防设备，可以有效控制火灾，保护人员和财产安全。
正确安装、维护和检测消防喷淋系统是确保其正常工作的关键，建议相关单位定期进行检查和维护，确保系统的可靠性和稳定性。
干式自动喷水灭火系统1.系统用途用于环境温度低于4℃，或高于70℃的场所。
如北方地区、冷库、蒸汽机房等2.系统结构干式系统结构示意图干式系统由闭式洒水喷头、水流指示器、干式报警阀组，以及管道和供水设施等组成，而且配水管道内充满用于启动系统的有压气体。
3.工作原理保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启释放压力气体。
这时干式报警阀系统侧压力降低，供水压力大于系统侧压力（产生压差），使阀瓣打开（干式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，水流指示器报告起火区域，另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。
系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。
5.系统各部件构成及用途5.1 干式报警阀5.1.1 干式报警阀结构及安装示意图如下图所示5.5.1.2 干式报警阀工作原理：伺应状态工作状态无加速器的干式报警阀工作原理5.1.3主阀结构图2－8 主阀结构示意图主阀由阀体、内座圈、外座圈、阀瓣组件、阀盖等零部件组成（见图2-8）。
阀瓣组件和内外座圈将主阀分为三个部分，即上腔、中间腔和下腔。
上腔为关闭的阀瓣以上部分的阀腔，与系统管网相连，充有压力气体；中间腔为关闭的阀瓣与内、外座圈围成的环状空间，因阀瓣同时封闭外座圈和内座圈，所以中间腔既不与上腔相通，又不与下腔相通，而通过孔道与大气相通；下腔为关闭的阀瓣以下部分的阀腔，与供水侧管道相连，充有压力水。
阀瓣关闭时，下腔压力水对阀瓣的作用面积小于上腔压力气体对阀瓣的作用面积，这二者的比即为差动比。
本厂生产的干式阀差动比约为1:5。
即可认为，只需供水压1/4的充气压，便能克服水压产生的推力，将阀瓣封闭。
根据差动比，对照不同的供水压力，下表给出合适的充气压力。
5.1.3.1 阀瓣组件阀瓣组件是干式报警阀主阀的重要部件，由阀瓣体、阀瓣密封垫、压板、扣爪、拉簧等零件组成，如图2－7所示，起着密封阀门的作用。
《自动喷水灭火系统设计规范》 GB50084-2017中关于预作用系统作了调整，由原来的一种控制方式(火灾自动报警系统启动)改为现在的两种控制方式(①火灾自动报警系统启动;②火灾自动报警和充气管路压力开关启动)。
火灾自动报警系统启动的方式，大家都已经有所了解，今天我们主要讲解一下火灾自动报警和充气管路压力开关两组信号控制的方式：
由此看出，由火灾自动报警系统和充气管路压力开关两组信号启动预作用系统的方式类似于干式系统的工作原理，系统存在一个排气充水的过程，因此喷水灭火会滞后，但是由于该控制方式由2组信号启动，所以降低了探测器误报的风险，适用于绝对不能误充水的场所。
我们再来比较一下05年规范和17年规范关于预作用灭火系统使用场所的区别：
05版《喷规》4.2.3：
具有下列要求之一的场所应采用预作用系统;
1 系统处于准工作状态时，严禁管道漏水;(即不能使用湿式系统的场所)
2 严禁系统误喷;(湿式和干式系统都是闭式喷头动作后系统就会启动喷水，所以存在可能误喷的情况)
3 替代干式系统。
17版《喷规》4.2.4：
具有下列要求之一的场所，应采用预作用系统：
1 系统处于准工作状态时严禁误喷的场所;(不能使用干式和湿式系统)
2 系统处于准工作状态时严禁管道充水的场所;(使用2组信号控制的预作用系统)
3 用于替代干式系统的场所。
(可以使用一组信号控制的方式)。
建筑物消防系统中的自动喷水灭火器自动喷水灭火器是建筑物消防系统中的重要组成部分，其作用是在火灾发生时能够迅速、有效地进行灭火。
本文将从自动喷水灭火器的原理、分类以及安装位置等方面进行论述。
一、自动喷水灭火器的原理自动喷水灭火器利用水的冷却和窒息作用，将火灾扑灭。
当火灾爆发时，灭火器会自动感应并启动喷水装置。
水通过管道和喷头喷洒到火源上，利用水的喷射和蒸化热吸收燃烧物的热量，同时形成大量水蒸气，起到降低火灾温度和灭燃的作用。
二、自动喷水灭火器的分类1. 干式喷水系统：干式喷水灭火器采用干粉或化学药剂作为灭火介质，通过压力或电信号触发喷水装置。
它适用于易燃易爆场所，如油库、油气回收装置等。
2. 湿式喷水系统：湿式喷水灭火器则是通过水压力来驱动灭火装置，适用于一般建筑物、仓库等场所。
3. 泡沫喷水系统：泡沫喷水灭火器是在水中加入稳定性泡沫剂，形成泡沫状的灭火物质，具有良好的附着性和隔热性能，适用于灭除易燃液体和油脂火灾。
4. 气体喷水系统：气体喷水灭火器使用压缩气体，如二氧化碳或惰性气体，将火源中的氧气稀释，达到窒息灭火效果。
三、自动喷水灭火器的安装位置1. 室内安装：自动喷水灭火器通常安装在建筑物的走廊、通道、楼梯间等重要逃生通道处，以便在火灾发生时迅速灭火并保障人员的安全疏散。
2. 室外安装：对于一些特殊区域，如汽车库、仓库等，需要在建筑物外部安装自动喷水灭火器，以避免火灾扩散。
四、自动喷水灭火器的维护与检测为确保自动喷水灭火器的正常运行，需要定期进行维护和检测。
包括：1. 定期检查：检查自动喷水灭火器的阀门、管路、喷头等是否正常，防止堵塞或漏水现象。
2. 清洗保养：定期清洗自动喷水灭火器，清除可能的污垢和杂质，保持其灭火效果。
3. 定期试验：定期进行自动喷水灭火器的试验，确保其正常工作，灵敏度和喷洒范围是否符合要求。
结论自动喷水灭火器在建筑物消防系统中起到至关重要的作用。
通过了解自动喷水灭火器的原理、分类以及安装位置，我们可以更好地理解和应用它们，提高火灾防范和救援能力。
