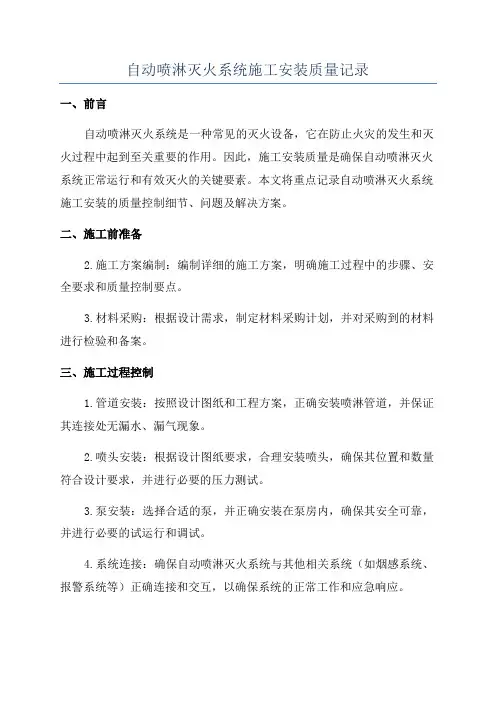

自动喷淋灭火系统施工安装质量记录一、前言自动喷淋灭火系统是一种常见的灭火设备，它在防止火灾的发生和灭火过程中起到至关重要的作用。

因此，施工安装质量是确保自动喷淋灭火系统正常运行和有效灭火的关键要素。

本文将重点记录自动喷淋灭火系统施工安装的质量控制细节、问题及解决方案。

二、施工前准备2.施工方案编制：编制详细的施工方案，明确施工过程中的步骤、安全要求和质量控制要点。

3.材料采购：根据设计需求，制定材料采购计划，并对采购到的材料进行检验和备案。

三、施工过程控制1.管道安装：按照设计图纸和工程方案，正确安装喷淋管道，并保证其连接处无漏水、漏气现象。

2.喷头安装：根据设计图纸要求，合理安装喷头，确保其位置和数量符合设计要求，并进行必要的压力测试。

3.泵安装：选择合适的泵，并正确安装在泵房内，确保其安全可靠，并进行必要的试运行和调试。

4.系统连接：确保自动喷淋灭火系统与其他相关系统（如烟感系统、报警系统等）正确连接和交互，以确保系统的正常工作和应急响应。

5.电气安装：按照电气图纸的要求进行线缆敷设、接线和调试，保证系统的正常供电和控制功能。

四、质量问题及解决方案1.管道漏水：施工过程中发现管道有漏水现象，应及时停工，并检查漏水原因。

可能是管道接头未正确连接、密封圈老化破损等，解决方法是重新连接或更换密封圈。

2.喷头堵塞：喷头在使用过程中可能会堵塞，影响系统的正常喷射。

解决方法是定期检查喷头状态，并进行清洗和维护。

3.泵故障：泵在运行过程中可能会发生故障，导致系统无法正常供水。

解决方法是定期检查泵的运行状态，并进行必要的维护和保养。

4.电气故障：自动喷淋灭火系统的电气部分可能会发生故障，导致系统无法正常工作。

解决方法是定期检查电气设备的工作状态，并进行必要的修理和更换。

五、总结自动喷淋灭火系统施工安装质量记录对于工程的顺利进行和系统的正常运行至关重要。

通过对施工过程的详细控制和及时解决质量问题，可以有效地保证自动喷淋灭火系统的质量和工作效果。

图3.1 钢管沟槽尺寸图表3.1 钢管最小壁厚和沟槽尺寸（mm）②开孔首先根据机械三通（四通）尺寸，选择所需钻头尺寸，将钻头安装到开孔机上。

然后用链条将开孔机固定于钢管预定开孔位置处，启动电机转动钻头。

操作手轮，将钻头缓慢向下，并适量添加开孔钻头的润滑剂（以保护钻头），完成钻头在钢管上开孔。

最后还应注意必须清理钻落金属块和开孔部位残渣，孔洞有毛刺，须用砂轮机打磨光滑。

机械三通（四通）最大允许管径见下表：主管直径DN 50 65 80 100 125 150 200支管直径DN 机械三通25 40 40 65 80 100 100 机械四通- 25 40 50 65 80 100③安装安装必须遵循先装大口径、总管、立管、后装小口径、分管的原则，安装过程中不可跳装、分段装，必须按顺序连续安装，以免出现段与段之间连接困难和影响整体性能。

安装密封圈：由于橡胶较大的磨擦而使密封圈较难安装，所以对密封圈进行相应的润滑，一般使用中性润滑剂（比如中性洗洁剂）对密封圈整体或只对外表面进行润滑。

把密封圈套入管道口一端，然后将另一管道口与该端管口对齐，把密封圈移到两管道口密封面处，密封圈4.5 阀门及管件安装之前需进行压力试验。

4.6 管道穿越后期容易被污染的位置（如管井内）需用彩条布进行缠绕保护。

4.7消防喷淋系统管道试验压力:系统工作压力的1.5倍但不得小于1.4MPa,当系统工作压力大于1.0MPa时,试验压力为系统工作压力加0.40MPa 。

五、绿色施工要求本工程绿色施工坏境保护方针：严格规范、文明施工、美化现场、保护坏境。

绿色施工坏境保护是我们项目管理的重要内容，是生产效益和社会效益的双重保证。

每一个工作计划的制定应以不对坏境造成影响为目标。

环境方针的阐述：坚持人文精神。

即遵循以人为本组织施工；利用人类关于环保的基本能力，建立有效运行的环境管理体系。

营造绿色施工。

即施工过程具有节能、降耗、低污染的特征；材料和施工工艺具有环保型特征。

自动喷淋灭火系统施工方案1.设计方案确认：在开始施工前，需确认设计方案是否符合相关法规和标准。

设计方案要包括系统的组成、管道布局、喷头位置等。

2.材料准备：根据设计方案准备所需的材料，包括管道、喷头、控制装置、泵站等。

材料应符合国家标准，并具备防腐蚀、耐高温等特性。

3.管道安装：首先进行管道的安装工作，包括主管道和支管道。

主管道要保证布置合理、通畅，支管道则要根据设计要求进行布置。

在安装过程中要注意管道的固定、支架的稳固性，以确保管道的牢固性。

4.控制装置安装：将控制装置安装在合适的位置，通常安装在监控室或重要的控制地点。

控制装置负责监控系统状态、控制喷头的开启和关闭等。

安装时要注意电气线路的接线和绝缘，以确保系统的正常工作。

5.喷头安装：根据设计方案，在各个需要喷淋的区域安装喷头。

喷头要安装在合适的位置，能够覆盖到需要喷淋的区域。

安装时要注意喷头的高度、角度和喷射速度的调整，以确保喷头能够喷射到需要灭火的区域。

6.泵站安装：将泵站安装在合适的位置，通常安装在室外的泵房或防火控制室。

泵站负责提供喷淋系统所需的水源和压力。

安装时要注意泵站的电气接线、泵的启动和停止控制等。

7.系统调试：在施工完成后，进行系统的调试和测试。

首先检查管道连接是否牢固、控制装置是否正常工作，然后进行系统的压力测试和喷头的试水测试。

调试完成后，将系统交付给用户进行后续的使用和维护。

在整个施工过程中1.安全问题：施工人员应佩戴必要的安全装备，如安全帽、安全鞋等。

在高处作业时，要确保安全绳等安全设施的使用。

2.质量问题：施工过程中要严格按照国家标准进行操作，保证材料和施工质量符合相关标准要求。

3.环境问题：在施工过程中应注意环境的保护，避免对周围环境造成污染或损坏。

4.合理布局：在进行管道和喷头的布置时，要考虑到系统的通畅性和喷淋效果，避免管道交叉、喷头之间覆盖不到位的情况。

总之，自动喷淋灭火系统的施工过程需要严格按照设计方案进行，确保系统的安全可靠性和正常工作。

喷淋安装施工方案1. 引言喷淋系统是一种常见的消防设备，其通过向火灾现场喷射水雾或泡沫来进行灭火。

本文档将详细介绍喷淋系统的安装施工方案。

2. 施工前准备在开始喷淋系统的安装施工之前，需要进行以下准备工作：•调查设计需求：了解安装位置、所需喷淋量等具体设计要求。

•购买所需材料：包括喷淋头、喷淋管道、管道支架、连接件等。

•准备施工工具：如电钻、扳手、扎带等。

3. 施工流程3.1 确定安装位置根据设计需求，确定喷淋系统的安装位置。

一般来说，喷淋头应该布置在易燃物品附近，以便快速响应火灾。

3.2 安装喷淋头首先，使用电钻在安装位置打孔，然后将喷淋头安装到孔洞中。

确保喷淋头与地面垂直，并且稳固地固定在墙壁或天花板上。

3.3 铺设管道根据设计需求，铺设喷淋管道。

使用扳手将管道连接件固定在一起，确保连接紧密、不漏水。

同时，使用管道支架将管道固定在墙壁或天花板上。

3.4 连接水源将管道连接到水源系统。

根据具体情况，可以选择与自来水系统连接或独立设置水箱供水。

确保连接处密封良好，不漏水。

3.5 测试喷淋系统在完成安装工作后，进行喷淋系统的测试。

打开水源，观察喷淋头是否均匀喷水，检查管道是否有渗漏现象。

如有问题，及时修复。

4. 安全注意事项在进行喷淋系统的安装施工时，需要注意以下安全事项：•佩戴个人防护装备：如安全帽、防护眼镜、手套等。

•遵守电气安全规定：确保电钻等电器设备的安全使用。

•确保工作区域通风良好：避免吸入有害气体。

•防止跌落：在爬高施工时要注意站稳、扶好。

5. 结束语喷淋安装施工是一项重要的工程，在施工过程中需要严格按照设计要求进行，确保施工质量。

本文档介绍了喷淋安装施工方案的基本流程和注意事项，希望能对相关人员提供实用的指导。

自动喷淋灭火系统施工方案1. 引言自动喷淋灭火系统是一种被广泛运用于各类建筑物和设施中的灭火装置，它能够在火灾发生时及时自动地喷射水雾或灭火剂，起到控制和扑灭火灾的作用。

本文档将针对自动喷淋灭火系统的施工方案进行详细介绍。

2. 施工前准备在施工自动喷淋灭火系统之前，需要进行一系列的准备工作，以确保施工的顺利进行。

具体的准备工作包括： - 制定施工计划：明确施工的时间、地点和工作内容。

- 资材采购：根据施工计划确定所需的喷淋头、管道、控制器等材料，并进行采购。

- 设备检修：对施工所需的设备进行检修和维护，确保其正常运行。

- 施工人员培训：培训施工人员对自动喷淋灭火系统的操作和维护知识。

3. 施工流程自动喷淋灭火系统的施工主要包括管道铺设、喷淋头安装、控制器连接和系统测试等步骤。

3.1 管道铺设首先，需要根据建筑物的结构特点和消防需求设计出合理的管道布局方案。

然后，按照设计方案进行管道的铺设。

具体的铺设步骤包括： 1. 根据设计方案确定管道的走向和位置。

2. 在墙壁和天花板上预留管道安装口，并安装好管道固定架。

3. 按照管道布局方案进行管道的切割和连接，使用合适的接头和密封材料进行连接。

3.2 喷淋头安装喷淋头的安装是自动喷淋灭火系统中的重要环节。

喷淋头的安装位置和数量应根据建筑物的类型和火灾风险确定。

安装喷淋头的步骤如下： 1. 根据设计方案确定喷淋头的安装位置。

2. 在喷淋头安装口处安装好喷淋头支架。

3. 将喷淋头安装在支架上，并使用合适的固定螺丝进行固定。

3.3 控制器连接控制器连接是自动喷淋灭火系统的核心部分，它负责监测火灾状况并控制喷淋系统的开启和关闭。

控制器连接的步骤如下： 1. 将控制器安装在合适的位置，并与电源进行连接。

2. 根据设计方案将控制器与各个喷淋头的电气线路进行连接。

3. 进行控制器的调试和参数设置，确保其正常运行。

3.4 系统测试在完成管道铺设、喷淋头安装和控制器连接后，需要进行系统的测试和调试，以确保其正常运行和灵敏度。

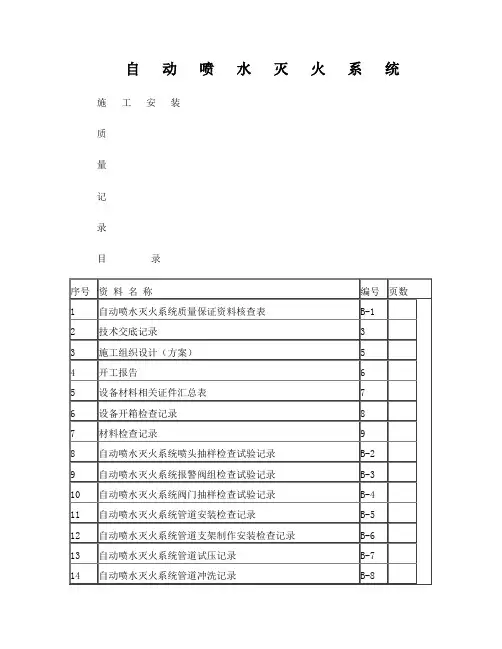

自动喷水灭火系统施工安装
质
量
记
录
目录
自动喷水灭火系统质量保证资料核查表编号：B-1
第册第页
自动喷淋灭火系统技术交底记录编号：3
第册第页
自动喷淋灭火系统施工组织设计（方案）编号：5
注：如本页不够填写，可附
后。

第册第页
自动喷淋灭火系统开工报告编号：6
第册第页
自动喷淋灭火系统设备、材料相关证件汇总表编号：7
第册第页
自动喷淋灭火系统设备开箱检查记录编号：8
第册第页
第册第页
第册第页
自动喷水灭火系统管道安装检查记录编号:B-5
第册第页
自动喷水灭火系统管道支架制作安装检查记录编号:B-6
自动喷水灭火系统管道试压记录编号:B-7
自动喷水灭火系统管道冲洗记录编号:B-8
自动喷水灭火系统管道防腐记录编号:B-9
泵房消防配电线路敷设检查记录编号：10
自动喷水灭火系统管道隐蔽验收记录编号:B-11
第册第页
室外消防配电线路隐蔽验收记录编号：11
第册第页
第册第页
第册第页
第册第页
自动喷水灭火系统报警阀组安装检查记录编号：B-16
第册第页
第册第页
自动喷水灭火系统喷头安装检查记录编号：B-18
第册第页
第册第页
第册第页
第册第页
第册第页
自动喷水灭火系统联动试验记录编号：B-25
自动喷水灭火系统调试报告编号：B-26
第册第页
自动喷水灭火系统自检报告编号：B-27
第册第页
自动喷淋灭火系统竣工报告编号：12
自动喷淋灭火系统设备移交清单编号：13
第册第页。

消防自动喷淋系统施工方案1。

消防及喷水灭火系统管道安装方法1。

1.工艺流程图·1。

2。

支架、吊架制作1。

2。

1.支架、吊架材料一般用Q235普通碳钢制作.1。

2.2.支架、吊架制作应遵守的规定：1) 支架、吊架的型式、材质、加工尺寸、精度及焊接应符合设计要求。

2) 支架底板应平整、支、吊架的工作面应平整。

3) 支、吊架焊缝应进行外观检查，不得有漏焊、点焊、裂纹咬肉等缺陷.焊接变形应予矫正。

4) 制作合格的支吊架,应进行防腐处理，妥善保管。

1.2。

3.支吊架安装1) 确定支吊架间距时，应考虑管子管件管内介质及保温材料的重量对管子形成的应力和应变，不得超过允许范围.支、吊架最大允许间距主要是由所承受的垂直方向荷载来决定。

当设计无要求时，其最大间距见表：水平钢管支、吊架间距2) 坡度、标高的确定支吊架的坡度、标高必须符合设计要求，坡度应根据两点间的距离的大小,算出两点间的高差，然后在两点拉一直线,按照支架的间距，在墙上画出每个支架的位置.3)支、吊架固定和调整4)管道安装时,应及时进行支、吊架的固定和调整工作。

支吊架位置应正确，安装要平整牢固。

管子与支架接触良好,一般不得有间隙.5)支、吊架的安装➢预埋钢板焊接支架➢钢筋混凝土构件上的管道支架，可在预制或现浇混凝土时，在各支架的位置预埋钢板后将支架横梁焊接在预埋的钢板上.焊接时，要把焊接处污物除去，焊接牢固。

➢直接埋入预留洞槽内的管道支架➢支架埋在墙内深度应按设计要求而定,一般不小于是120mm，洞口不宜过大。

埋设前，应清除孔洞内的碎石及灰尘，并用水将其浇湿。

填塞使用1：3水泥砂浆，或细石混凝土，再将已防腐的支架插入，并加入碎石卡紧支架，再填实水泥砂浆。

但注意洞口应稍低于墙面，以便修补饰面层时找平。

➢膨胀螺丝栓固定➢膨胀螺丝栓常用规格有M8、M10、M12三种。

➢钻孔可用冲击电锤或冲击电钻进行，钻成的孔必须与构件表面垂直。

孔的直径与管外径相等，用手拧紧螺母。

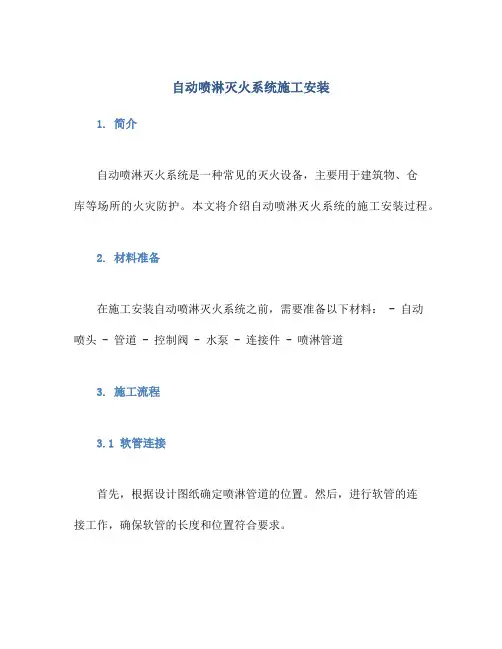

自动喷淋灭火系统施工安装1. 简介自动喷淋灭火系统是一种常见的灭火设备，主要用于建筑物、仓库等场所的火灾防护。

本文将介绍自动喷淋灭火系统的施工安装过程。

2. 材料准备在施工安装自动喷淋灭火系统之前，需要准备以下材料： - 自动喷头 - 管道 - 控制阀 - 水泵 - 连接件 - 喷淋管道3. 施工流程3.1 软管连接首先，根据设计图纸确定喷淋管道的位置。

然后，进行软管的连接工作，确保软管的长度和位置符合要求。

3.2 安装控制阀在软管连接完成后，需要安装控制阀。

控制阀的安装位置应符合设计要求，并确保其正常运作。

3.3 安装喷头安装喷头是安装过程中的重要环节。

根据设计要求，将喷头安装在适当的位置，并调整喷头的喷淋范围和喷淋角度。

3.4 安装水泵水泵是自动喷淋灭火系统中的关键部件。

在安装水泵时，需注意水泵的安装位置、管道连接等细节，并确保水泵的正常运转。

3.5 系统调试安装完成后，需要对整个系统进行调试。

通过检验控制阀、喷头、水泵等设备的运行情况，确保系统能够正常工作。

4. 安全注意事项在自动喷淋灭火系统的施工安装过程中，需要注意以下安全事项：- 施工人员需佩戴相关防护用具，如手套、安全帽等。

- 施工现场应保持整洁，避免杂物堆放和滑倒。

- 操作时需严格按照设计要求进行，避免操作失误导致事故发生。

5. 总结自动喷淋灭火系统的施工安装是一项重要的工作，需要严格按照设计图纸和施工流程进行操作。

通过合理准备材料、严格遵守安全规范，可以确保系统安装质量，提高系统的可靠性和安全性。

自动喷淋工程施工方案一、工程背景自动喷淋系统是一种常见的消防设施，用于消防水箱或水泵接到检测信号时，将水自动喷洒到建筑物内部或外部以达到灭火或防火的目的。

自动喷淋系统的施工需要按照相关规范和标准进行，以保证系统的可靠性和安全性。

二、施工前期准备1. 审查施工图纸和工程设计文件，确认施工范围、材料和设备规格等信息；2. 制定施工计划和安全措施，明确施工队伍、施工进度和质量要求；3. 选派专业技术人员负责施工现场管理和监督，并进行相关培训；4. 采购和准备好施工所需的材料、设备和工具。

三、施工步骤1. 安装水泵和水源设备根据设计要求和现场条件，选择合适的位置安装主供水泵、备用供水泵以及与之配套的设备和管道系统。

施工过程中要特别注意设备的固定和密封，以确保设备稳定运行和防止漏水。

2. 安装喷头和管道系统根据设计图纸确定喷淋系统的管道走向和喷头布置，选用合适的管道材料和连接件进行安装。

在安装过程中要注意管道的斜度和排水，确保系统运行时水能够均匀地喷洒到需要的位置。

3. 安装控制系统和检测设备根据设计要求安装控制柜、电气设备、传感器和检测器等控制系统和监测设备，进行相应的接线和调试工作。

在安装过程中要严格按照相关电气安全规范进行，确保系统工作稳定和可靠。

4. 进行系统调试和联动测试在施工完成后，对整个自动喷淋系统进行调试和联动测试，包括水泵启停、喷头喷水、控制系统响应等测试项。

通过测试验证系统的运行状态和功能，确保系统的正常运行和安全性。

四、质量验收和安全检查1. 进行系统功能测试和性能评估对安装的自动喷淋系统进行全面的功能测试和性能评估，包括水流量、喷洒范围、喷头覆盖率等项目。

同时结合设计要求和现场实际情况进行评估，确保系统满足要求。

2. 进行系统安全检查和保养指导对安装的自动喷淋系统进行全面的安全检查和保养指导，包括电气设备的接线情况、管道系统的固定情况、控制设备的运行状态等项目。

根据检查结果提出改进建议，确保系统的安全可靠运行。

自动喷水灭火系统安装方案㈠材料质量要求（1）自动喷水灭火系统施工前应对采用的系统组件、管件及其他设备、材料进行现场检查，并应符合下列条件。

系统组件、管件及其他设备、材料，应符合设计要求和国家现行有关标准的规定，并应具备有出厂合格证；喷头、报警阀、压力开关、水流指示器等主要系统组件应经国家消防产品质量监督检验中心检测合格。

（2）管材、管件应进行现场外观检查，并应符合下列要求。

表面应无裂纹、缩孔、夹渣、折叠和重皮；螺纹密封面应完整、无损伤、无毛刺；非金属密封垫片应质地柔韧，无老化变质或分层现象，表面应无折损、皱纹等缺陷；法兰密封面应完整光洁，不得有毛刺及径向沟槽；螺纹法兰的螺纹应完整、无损伤。

（3）喷头的现场检验应符合下列要求。

喷头的型号、规格应符合设计要求。

喷头的标高、型号、公称动作温度、制造厂及生产年月日等标志应齐全。

喷头外观应无加工缺陷和机械损伤。

喷头螺纹密封面应无伤痕、毛刺、缺丝或断丝的现象。

闭式喷头应进行密封性能试验，并以无渗漏、无损伤为合格。

试验数量宜从每批中抽查1％，但不得少于5只，试验压力应为3.0MPa；试验时间不得小于3min。

当有两只及以上不合格时，不得使用该批喷头。

当仅有一只不合格时，应再抽查2％，但不得少于10只。

重新进行密封性能试验，当仍有不合格时，亦不得使用该批喷头。

（4）阀门及其附件的现场检验应符合下列要求。

阀门的型号、规格应符合设计要求。

阀门及其附件应配备齐全，不得有加工缺陷和机械损伤。

报警阀除应有商标、型号、规格等标志外，尚应有水流方向的永久性标志。

报警阀和控制阀的阀瓣及操作机构应动作灵活，无卡涩现象；阀体内应清洁、无异物堵塞。

水力警铃的铃锤应转动灵活，无阻滞现象。

报警阀应逐个进行渗漏试验。

试验压力应为额定工作压力的2倍，试验时间应为5min。

阀瓣外应无渗漏。

（5）压力开关、水流指示器及水位、气压、阀门限位等自动监测装置应有清晰的铭牌、安全操作指示标志和产品说明书；水流指示器尚应有水流方向的永久性标志；安装前应逐个进行主要功能检查，不合格者不得使用。

消防喷淋系统安装工序消防喷淋系统是建筑物重要的消防设施之一，它可以在火灾发生时自动喷水灭火，起到保护人员生命和财产安全的作用。

而消防喷淋系统的安装工序至关重要，只有按照规范要求进行安装，才能保证系统的稳定运行和有效灭火能力。

一、施工前准备在进行消防喷淋系统安装工作之前，施工方需要做好相应的准备工作。

首先是确定工程项目的具体要求和设计方案，包括系统的类型、管道布局、喷头位置等。

其次是准备必要的施工材料和设备，如钢管、管件、喷头、泵站等。

最后是组织好施工人员，确保具备相关的技术和资质。

二、布置管道及安装喷头接下来就是进行管道布置和喷头安装的工作。

根据设计方案，施工人员需要将钢管按照一定的布局要求安装在建筑物内部，确保系统的覆盖范围和灭火效果。

同时需要根据设计要求安装喷头，通常喷头应安装在易燃易爆区域和人员密集区域，确保火灾发生时可以迅速喷水灭火。

三、连接管路及泵站完成管道布置和喷头安装后，施工人员就需要进行管路连接和泵站安装工作。

通过焊接或螺纹连接等方式，将各个部件连接起来，确保管道畅通无阻。

同时安装好泵站，确保消防水源充足，能够保证系统在火灾发生时正常供水，有效灭火。

四、进行接口调试及系统联动安装工序的最后阶段是进行接口调试和系统联动测试。

施工人员需要逐一检查系统的各个接口，确保连接牢固、无漏水等现象。

同时需要进行系统的联动测试，包括启动泵站、触发喷头等操作，确认系统可以正常工作、喷水均匀、达到预期效果。

通过以上工序的安装，一个完整的消防喷淋系统就能顺利建成。

在安装工序中，施工人员需要严格按照相关要求和标准操作，确保系统的质量和性能达标。

只有这样，消防喷淋系统才能在火灾发生时发挥最大的作用，保障人员的生命和财产安全。

消防喷淋系统的安装工序是一个细致、严格的过程，需要施工人员具备专业知识和技能，确保系统的正常运行和可靠性。

消防自动喷淋系统安装施工方案及工艺方法一、方案设计1.确定安装位置：根据建筑物的结构特点，确定消防自动喷淋系统的布置位置，应能够覆盖所有可能发生火灾的区域。

2.计算喷淋器数量：根据建筑物的面积、高度、使用性质等因素，计算出所需的喷淋器数量，保证灭火效果。

3.选择管道材料：根据需要，选择适合的管道材料，如不锈钢、铜、PVC等，确保管道的强度和耐腐蚀能力。

4.确定管道布置方式：根据建筑物的结构特点和火灾可能发生的区域，确定管道的布置方式，包括主管道、支管道和喷淋器的连接。

二、施工准备1.材料准备：根据设计要求，准备好所需的喷淋器、管道、接头、阀门等材料，保证质量。

2.工具准备：准备好所需的工具，如扳手、切割机、焊接机等，以便进行施工。

三、施工步骤1.安装主管道：先从水源处开始，按照设计要求进行主管道的铺设，保证管道的水平度和连接紧密。

2.安装支管道：根据主管道的布置，按照设计要求进行支管道的铺设，保证连接紧密。

3.连接喷淋器：将喷淋器按照设计要求连接到支管道上，保证连接紧密。

4.安装阀门：在主管道和支管道上安装阀门，用于控制喷淋系统的运行。

5.进行漏水测试：完成安装后，对管道进行漏水测试，确保没有漏水现象。

6.连接供水源：将消防自动喷淋系统与供水源连接，确保供水充足且稳定。

7.安装控制系统：根据设计要求，安装自动控制系统，用于监控火灾情况并触发喷淋器的工作。

8.进行试运行：完成所有安装工作后，对消防自动喷淋系统进行试运行，确保其正常工作。

四、质量控制1.材料验收：对所有材料进行验收，确保材料符合设计要求。

2.施工过程监督：在施工过程中，进行监督，确保施工质量符合要求。

3.施工记录：及时记录施工过程中的关键节点和质量控制情况，便于追溯和审核。

总结：消防自动喷淋系统的安装施工需要严格按照设计方案和规范要求进行，并进行必要的质量控制措施。

只有在施工过程中做到细致周到，确保每个环节的质量，才能保证消防自动喷淋系统的正常工作，提高火灾防控能力，确保人员财产的安全。

消防自动喷淋系统施工方案一、引言消防自动喷淋系统是建筑物中常见的火灾自动灭火设备，起到及时、有效地灭火作用。

本文将针对消防自动喷淋系统的施工方案进行详细探讨，包括施工前的准备工作、施工流程、安装要求等内容，旨在确保系统的安装质量和运行效果。

二、施工前准备1.设计方案确认在进行施工前，必须确认消防自动喷淋系统的设计方案，包括系统布局、管道结构、泵站位置等内容，确保施工符合设计要求。

2.材料准备根据设计方案，准备好所需的管道、喷头、泵站、控制器等材料，确保施工过程顺利进行。

3.人员培训施工人员需接受相关的培训，了解消防自动喷淋系统的原理和安装要求，保证施工过程中的专业性和安全性。

三、施工流程1.布线安装首先进行系统的布线安装，将管道、喷头等材料按照设计方案要求进行布置，保证系统结构合理、管线畅通。

2.泵站安装安装泵站并连接管道，确保泵站位置合适，泵站与管道连接紧密，泵站运行稳定。

3.控制系统安装安装控制系统，与泵站、喷头等部件连接，确保控制系统能够准确控制消防自动喷淋系统的运行。

4.系统调试完成安装后进行系统的调试工作，检查各部件的连接是否牢固，控制系统是否正常运行，确保系统能够正常工作。

四、安装要求1.安全性要求施工过程中需严格遵守相关安全规定，确保施工人员的安全，防止意外事件的发生。

2.质量要求施工过程中必须按照相关标准和规范进行操作，保证系统安装质量，确保系统的长期稳定运行。

3.验收要求完成施工后，必须对消防自动喷淋系统进行验收，确保系统的安装符合设计方案要求，系统能够正常、有效运行。

五、总结消防自动喷淋系统的施工是一项重要的工程，需要严格按照设计方案进行操作，确保系统的安装质量和运行效果。

通过本文的探讨，希望能够为相关施工人员提供一定的指导，使消防自动喷淋系统在施工过程中能够顺利完成，实现其应有的功能和效果。

自动喷淋灭火系统、消火栓系统施工工艺1. 自动喷淋灭火系统、消火栓系统说明a.喷头设置地下停车场及无吊顶处均采用直立式玻璃球喷头，遇有宽度大于1200mm 的风道时，喷头在风道下安装采用下垂式喷头。

b. 管网管材采用热镀钢管，管径小于等于50mm 时采用丝扣连接。

当管径大于50mm 时采用沟槽连接。

c.系统组件每层或单独防火分区设预作用阀及水流指示器，水流指示器前端设信号阀、报警阀组前后均采用信号阀,安装时应使水流方向一致。

2. 预留、预埋阶段施工a.消防预留、预埋阶段的施工，应根据设计图纸与土建施工密切配合。

b.预留、预埋要核对好位置、尺寸、标高。

做好套管及固定，打灰时设置专人监查，以免产生位移，确保无误并应做好自检、预检、隐检记录，经监理验收合格后方可进入下道工序。

c.设备基础要根据施工进度与土建施工配合，并做好所有管道设备的安装。

3. 自动喷淋灭火系统、消火栓系统施工工艺过程a. 施工工序根据施工设计图纸及工程特点，合理安排施工工序。

管件及支架预制－管件丝扣加工－管道支架安装－干管安装－支管安装－管道试压－管道冲洗－喷头及设备安装－系统调试－系统验收b. 施工准备熟悉图纸并对照现场复核管路、设备位置、标高是否有交叉或排列不当，及时与设计人员研究解决，办理洽商手续。

检查预埋或预留是否正确，需临时剔凿应与设计协商好。

c. 管件加工1）材料、设备进场时必须报监理检验合格后方可使用。

2）干管采用分段施工，由下而上的秩序施工。

3）支管采用各层支管集中预制，现场安装的施工方法。

d. 沟槽式管道连接件加工要求（特殊工序）本工程自动水喷洒系统，按设计要求大于DN50 管道采用沟槽式机械管件连接方式，其具体施工方法如下：1）检查滚沟槽机上下滚轮和限位，调整螺母刻度，必须与需加工钢管尺寸相符，接电源打开开关，试机运转是否正常。

2）检查钢管末端，断面与管道轴线必须垂直，无裂痕，无毛边，以保证加工后管道沟槽合格。
