地暖基础知识.ppt

水地暖介绍
室内温控器 温度探头探测 室温高于设定温度
调节 集水器上面的 电热阀（on/off）
热水停止流动 房间散热量减少
室温下降到设定温度
辅材
水地暖介绍
PPR冷热水管： 主要用于连接HD与分集水器之间的主管。 需要进行保温处理，防止结冻。
PE-RT或PE-X冷热水管： 主要用于室内地面管道铺设。 导热系数小，表面凝露少，热损失少。
地暖分集水器
➢ 作用：各支路开关，优化系统的流量分配，更好的控制热量均衡 ；系统泄水、
自动排气的作用。
➢ 分水器：用于连接各路加热管供水管的配水装置。 ➢ 集水器：用于连接各路加热管回水管的汇水装置。 ➢ 布置：可设置在厨房墙内；也可设置在卫生间台盆下。
分水器
集水器
地暖分集水器
截止球阀
温度盘
进水接口（热） 回水接口（温）
反射膜铺设
钢丝网铺设
主管道De32或40 地面装饰层铺设
水泥铺设
保压：0.6MPa以上
盘管铺设铺设
边角保温材料 塑料卡钉 地热管材
地面层 找平层
伸缩缝
豆石混凝土 层复合保温层
地面
地暖管管径De20 管间距 150mm
以上
华北地区
➢ 集中地暖为主，热力管网没有铺设到的区域也开始使用分户地暖。 ➢ 水地暖为主，局部空间采用地暖的时候会使用到电地暖。 ➢ 热源：主要采用城市集中供热网或区域供热（小区锅炉）。 ➢ 用户一般仅购买盘管等安装材料。 ➢ 使用费用：按照面积，在1个制暖季一次性支付供暖费用。
不同形式采暖的比较
室内无音源，更静音。
热源一般在厨房、设备间，室内没有机械设备，无运转 音。
地暖的分类和比较
地暖的分类（根据热源）
水暖
辐射式 地暖
Biblioteka Baidu
分户供暖 集中供暖
燃气锅炉 空气源热泵 水/地源热泵
电暖
分户供暖
电热膜 发热电缆
地暖的分类（不同区域）
华东地区
➢ 分户地暖为主 ➢ 水地暖为主，局部空间采用地暖的时候会使用到电地暖。 ➢ 热源：主要采用燃气壁挂炉。有些别墅会使用地源热泵。 ➢ 用户购买整套系统设备，包括：热源、控制系统、地面材料。 ➢ 使用费用：根据使用的实际燃气量，支付燃气费用。
地板
水地暖介绍
案例（三房二厅）
室内温控器
连接温控线
地暖主管 热源设备
集分水器六路
分集水器6路，靠 墙安装于厨房柜内。
水地暖介绍
•根据采暖需求，一般 全部铺设舒适性更佳。 •每个房间可设有单独 温控器，根据每间房 间要求设置温度。 •热源设备可放在厨房、 设备间或卫生间中。
•分集水器靠墙设置， 单个分集水器不能超 过8路。
电地暖
在地板下铺设发热电缆，完 全依靠电力发热。 电量：热量=1：1。
发热电缆
优点：发热较快，热量分布均匀。 缺点：耗电量太大，只能局部铺设，否则家庭电气容量不够。不可兼顾生活热水。
一般三房两厅家庭电气容量为8KW
发热地席： 150W/m2（单相220V） 300W/m2（三相380V）
发热电缆铺设
大金热泵采暖系统安装流程
一般安装流程
室内机安装
室内机吊装
冷媒配管施工
系统安装流程
氮气吹扫、保压
地暖安装 安装分集水器
温控线铺设
地暖盘管铺设
保压
主管道铺设
铺设水泥
设备主机安装
安装冷媒-水热交换器 室外机安装
调试
地暖热电阀、温控器连接安装
试运转
地暖安装（湿式）
分集水器安装
主管道连接
保温层铺设
系统安装流程
空调
足暖头凉，符合养生之道。
热从地板通过辐射散热到人体活动区 热集中在2m以内人体收益区 从脚底到腰部，充分暖和易受冷的人体部位
地暖是采暖的理想形式
冬季室内不干燥，有利于皮肤的保养
从脚暖起，只需设定18 ℃左右，已完全可使室内温暖， 同时也不会再引起室内干燥。
室内不扬灰，减少细菌滋生。
病菌的生存需要一定的温度，假如采用地暖，地面温度 升高，病菌会转到地毯表面，很容易用真空吸尘器清楚。
地暖基础知识
常见的采暖形式 地暖的分类和比较 水地暖介绍 地暖安装流程
常见的采暖形式
空调制热
常见的采暖形式
散热片
地面辐射采暖
热量循环
散热形式 空调 散热片 地暖
特点
优点：环保、安全、制热迅速。 缺点：垂直温度分布不均、干燥、有噪音。 优点：自然对流热辐射、提高了舒适性。 缺点：近热远凉、热量不均匀。
边角保温材料
塑料卡钉
伸缩缝
地热管材
地面层 找平层 豆石混凝土层 复合保温层
地面
水地暖介绍
地暖管铺设方法
干式铺法： 直接将管子嵌入专门的铺设磨具中，地板铺在 磨具上，不需要填充层。安装简单、散热快， 安装高度小，但价格比较贵。 安装高度：30-35mm。 不推荐：干式铺法供回水端温差大，热损失大， 散热效果可能会不佳，不适合。
优点：足暖头凉、温度分布更均匀、舒适性高。

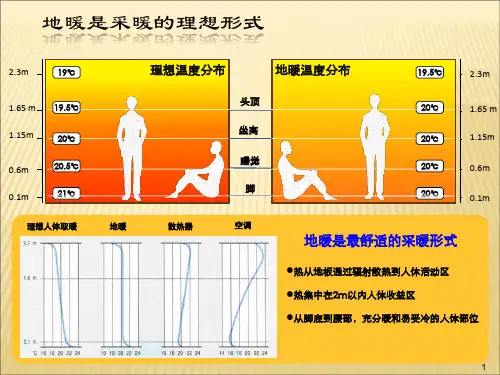

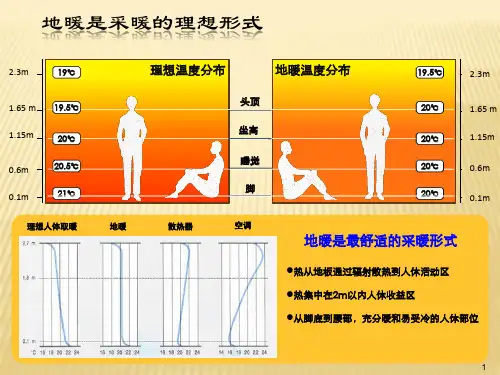

地暖是采暖的理想形式
2.3m
19℃
1.65 m 19.5℃
1.15m 20℃
0.6m 0.1m
20.5℃ 21℃
理想人体取暖
理想温度分布
地暖温度分布
19.5℃
2.3m
头顶 坐高 睡觉
脚
20℃
1.65 m
20℃
1.15m
20℃
0.6m
20℃
0.1m
地暖
散热器
免费的空气能
少量电
不同形式采暖的比较
温暖的冬季
空
气
冷
中
媒
的
热
压缩
冷 媒
冷 媒 水 热 交 换 器
热 水
•压缩机将冷媒压缩成高 温，在热交换器中将循 环水加热。
•在压缩过程中，冷媒会 吸收大量室外空气中的 热量，作为免费的热能 输送给室内。
水地暖介绍
水地暖介绍
水地暖系统的简介
➢ 地暖学术名： 低温热水地面辐射供暖（low temperature hot water floor radi-ant heating）
回水管末端组件： 双向接口堵头、三位球阀、 上堵头、注水/泄水连接口组 成
地暖温控系统
热源设备控制供水温度及水流量。 大金采暖供水温度推荐45℃； 水流量通过设备内部的水泵启停控制。
室内温控器，通过热水是否流动控制房 间散热量，从而达到室内温度的控制。 分为区域控制和分区域独立温控。 地暖推荐设置室温18 ℃ 。
PE-RT冷热水管塑料卡钉： 把PE-RT管固定在地面保温层上。 防止水管随意变形和拱起。
辅材
水地暖介绍
地暖专用XPS保温板： 主要用于铺设于地面楼板与热水管之间。 防止热量被楼板散发掉，厚度一般为15~20mm。
地暖反射膜： 主要铺设于保温板上，反射热水管的热量，防止 热量向下流失。
地暖专用金属网： 主要用于铺设于反射膜的上面，便于固定热水管道。
固定脚架
热电阀： 用于远距离控制系统流量、 热量（冷量）的装置，与 温控器配套使用于地热采 暖的温度控制。
水地暖介绍
供水管末端组件： 双向接口堵头、自动排气阀、 双位球阀、注水/泄水连接口
压差旁通阀： 在流量变化时自动维持系统 压差，防止因流量下降导致 系统噪音,管道腐蚀以及系统 各支路之间的水力失调等问 题。
适合卫生间等小面积铺设。
发热地席铺设
不同形式采暖的比较
燃气地暖
可在地板下铺设水管，或是直接接散热片。燃煤/气：热量=1：0.9 。
优点：持续提供高温热水，可兼顾生活热水。 缺点：高耗能，燃气/煤气费用高；存在安全隐患；排放废气，家庭污染。
锅 炉
家庭煤气管
热水（高温水）
空气源热泵
优点：节能、安全、无废气排放。 缺点：初投资相对较高。
➢ 系统原理：以温度不高于60℃的热水为媒介，在加热管内循环流动，加热地板，
通过地面以辐射和对流的传热方式向室内供热的供暖方式。供水温度宜采用 35～45℃。
回水 35～45 ℃供水
水地暖介绍
系统基本组件
热源、分集水器、水管、温控器、多种阀门等
热源设备
球阀
球阀
温控器
PE-X、PE-RT、PB等
水地暖介绍
地面材料
水地暖介绍
石材、瓷砖： 导热效果好、抗变形能力强 是地暖的理想选择
地暖专用复合地板、强化复合地板： 比木材含水量低、耐热性好，不宜开 裂、变形，厚度小散热快。请选择甲 醛含量低的，绿色环保的。
地暖管铺设方法
湿式铺法： 铺设管路后需要进行水泥填充。安装高度比 干式大，但蓄热好，施工费用低。 安装高度：70-80mm。
