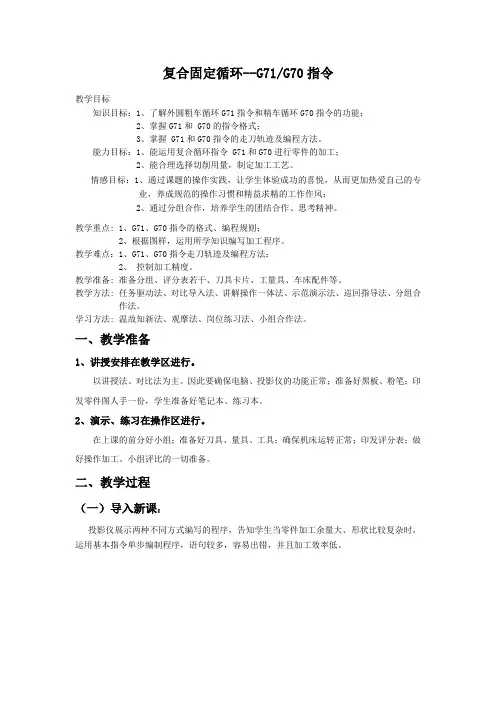

复合固定循环--G71/G70指令教学目标知识目标：1、了解外圆粗车循环G71指令和精车循环G70指令的功能；2、掌握G71和 G70的指令格式；3、掌握 G71和G70指令的走刀轨迹及编程方法。
能力目标：1、能运用复合循环指令 G71和G70进行零件的加工；2、能合理选择切削用量，制定加工工艺。
情感目标：1、通过课题的操作实践，让学生体验成功的喜悦，从而更加热爱自己的专业，养成规范的操作习惯和精益求精的工作作风；2、通过分组合作，培养学生的团结合作、思考精神。
教学重点: 1、G71、G70指令的格式、编程规则；2、根据图样，运用所学知识编写加工程序。
教学难点：1、G71、G70指令走刀轨迹及编程方法；2、控制加工精度。
教学准备: 准备分组、评分表若干、刀具卡片、工量具、车床配件等。
教学方法: 任务驱动法、对比导入法、讲解操作一体法、示范演示法、巡回指导法、分组合作法。
学习方法: 温故知新法、观摩法、岗位练习法、小组合作法。
一、教学准备1、讲授安排在教学区进行。
以讲授法、对比法为主。
因此要确保电脑、投影仪的功能正常；准备好黑板、粉笔；印发零件图人手一份，学生准备好笔记本、练习本。
2、演示、练习在操作区进行。
在上课的前分好小组；准备好刀具、量具、工具；确保机床运转正常；印发评分表；做好操作加工、小组评比的一切准备。
二、教学过程（一）导入新课：投影仪展示两种不同方式编写的程序，告知学生当零件加工余量大、形状比较复杂时，运用基本指令单步编制程序，语句较多，容易出错，并且加工效率低。
1、用基本指令编程：O1111；N10 G99 T0101；N20 S600 M03；N30 G00 X72 Z2；N40 X65；N50 G01 Z-80 F0.3；N60 X72；N70 G00 Z2；N80 X60；N90 G01 Z-80；N100 X72；N110 G00 Z2；N120 X55；N130 G01 Z-80；N140 X72；N150 G00 Z2；N160 X50；N170 G01 Z-80；N180 X72；N190 G00 Z2；N200 X45；N210 G01 Z-80；N220 X72；N230 G00 Z2；N240 X40；N250 G01 Z-80；N260 X72；N270 G00 Z2；N280 X35；N290 G01 Z-80；N300 X72；N310 G00 Z2；N320 X30；N330 G01 Z-80；N340 G00 X100 Z100；N350 M30；2、用G71循环指令编程：O1112；N10 G99 T0101；N20 S600 M03；N30 G00 X72 Z2；N40 G71 U2 R0.5；N50 G71 P60 Q80 U0.5 W0.1 F0.3；N60 G00 X30；N70 G01 Z-80 ；N80 X72；N90 G70 P60 Q80N100 G00 X100 Z100N110 M30；通过对比式教学，使学生在巩固已学知识的基础上，通过对比导入新课，给学生感官差异，明确新学知识的作用，激发学生学习积极性、主动性。

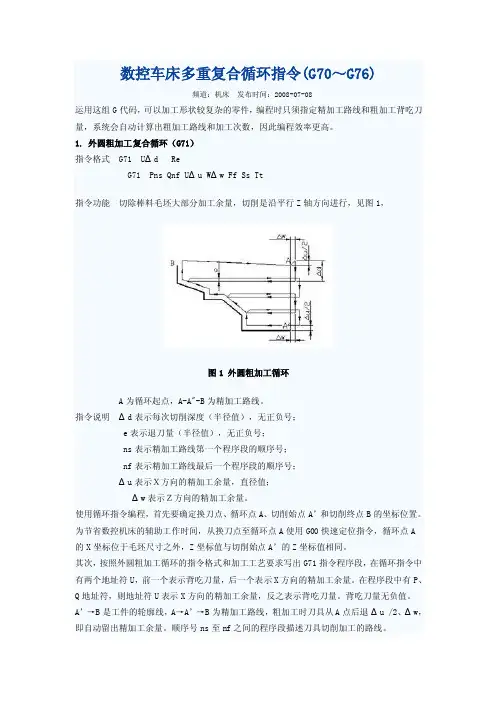

数控车床多重复合循环指令(G70～G76)频道：机床发布时间：2008-07-08运用这组G代码，可以加工形状较复杂的零件，编程时只须指定精加工路线和粗加工背吃刀量，系统会自动计算出粗加工路线和加工次数，因此编程效率更高。
1. 外圆粗加工复合循环（G71）指令格式 G71 UΔd ReG71 Pns Qnf UΔu WΔw Ff Ss Tt指令功能切除棒料毛坯大部分加工余量，切削是沿平行Z轴方向进行，见图1，图1 外圆粗加工循环A为循环起点，A-A"-B为精加工路线。
指令说明Δd表示每次切削深度（半径值），无正负号；e表示退刀量（半径值），无正负号；ns表示精加工路线第一个程序段的顺序号；nf表示精加工路线最后一个程序段的顺序号；Δu表示Ｘ方向的精加工余量，直径值；Δw表示Ｚ方向的精加工余量。
使用循环指令编程，首先要确定换刀点、循环点A、切削始点A’和切削终点B的坐标位置。
为节省数控机床的辅助工作时间，从换刀点至循环点A使用G00快速定位指令，循环点A的X坐标位于毛坯尺寸之外，Z坐标值与切削始点A’的Z坐标值相同。
其次，按照外圆粗加工循环的指令格式和加工工艺要求写出G71指令程序段，在循环指令中有两个地址符U，前一个表示背吃刀量，后一个表示X方向的精加工余量。
在程序段中有P、Q地址符，则地址符U表示X方向的精加工余量，反之表示背吃刀量。
背吃刀量无负值。
A’→B是工件的轮廓线，A→A’→B为精加工路线，粗加工时刀具从A点后退Δu /2、Δw，即自动留出精加工余量。
顺序号ns至nf之间的程序段描述刀具切削加工的路线。
例题1 图2所示，运用外圆粗加工循环指令编程。
图2 外圆粗加工循环应用N010 G50 X150 Z100N020 G00 X41 Z0N030 G71 U2 R1N040 G71 P50 Q120 U0.5 W0.2 F100N050 G01 X0 Z0N060 G03 X11 W-5.5 R5.5N070 G01 W-10N080 X17 W-10N090 W-15N100 G02 X29 W-7.348 R7.5N110 G01 W-12.652N120 X41N130 G70 P50 Q120 F302. 端面粗加工复合循环（G72）指令格式 G72 WΔd ReG72 Pns Qnf UΔu WΔw Ff Ss Tt指令功能除切削是沿平行X轴方向进行外，该指令功能与G71相同，见图3。
数控循环代码G71/G72/G731.G71外圆粗车循环指令其编程格式：G71 U (d) R (e) G71 P (ns) Q (nf) U (u) W (w) F (f) S (s) T (t)式中：d——背吃刀量;e——退刀量;ns——精加工轮廓程序段中开始程序段号;nf——精加工轮廓程序段中开始程序段号;u——X轴向精加工余量;w——Z轴向精加工余量;f、s、t分别为进给量、主轴转速和刀具号。
G71外圆粗车循环指令适用于轴向尺寸较长的外圆柱面或内孔面，需多次走刀才能完成的粗加工，但该指令的应用有它的局限性，即零件轮廓必须符合X 轴、Z轴方向同时单调增大或单调减小。
如图2所示的结构就不适合用G71指令加工成形。
2.G72端面粗车循环指令其编程格式：G72 W (d) R (e) G72 P (ns) Q (nf) U (u) W (w) F (f) S (s) T (t)式中：d——背吃刀量;e——退刀量;其余各项含意与G71相同。
端面粗车循环指令G72也是一种复合循环指令，与G71所不同的是该指令适合于Z向余量小、X向余量大的回转体零件(如图4所示)粗加工，所加工的零件同样要符合X轴、Z轴方向同时单调增大或单调减小的特点。
3.G73封闭切削循环指令其编程格式：G73 U(i) W(k) R(d)G73 P(ns) Q(nf) U(△u) W(△w) F(f) S(s) T(t)式中：i——X轴向总退刀量;k——Z轴向总退刀量(半径值);d——重复加工次数;其余各项含意与G71相同。
复合固定循环指令G73是一种多次成形封闭切削循环指令，该指令适于对已基本成形的铸、锻毛坯切削，如图6所示，对零件轮廓的单调性则没有要求。
而仍使用G71、G72指令则会产生许多无效切削，且浪费时间。
4.G70精加工循环由G71、G72、G73完成粗加工后，可以用G70进行精加工。
精加工时，G71、G72、G73程序段中的F、S、T指令无效，只有在ns～nf程序段中的F、S、T才有效。
数控车床多重复合循环指令（G70～G76）运用这组G代码，可以加工形状较复杂的零件，编程时只须指定精加工路线和粗加工背吃刀量，系统会自动计算出粗加工路线和加工次数，因此编程效率更高。
1. 外圆粗加工复合循环（G71）指令格式G71 UΔd ReG71 Pns Qnf UΔu WΔw Ff Ss Tt指令功能切除棒料毛坯大部分加工余量，切削是沿平行Z轴方向进行，见图1，图1 外圆粗加工循环A为循环起点，A-A'-B为精加工路线。
指令说明Δd表示每次切削深度（半径值），无正负号；e表示退刀量（半径值），无正负号；ns表示精加工路线第一个程序段的顺序号；nf表示精加工路线最后一个程序段的顺序号；Δu表示Ｘ方向的精加工余量，直径值；Δw表示Ｚ方向的精加工余量。
使用循环指令编程，首先要确定换刀点、循环点A、切削始点A’和切削终点B的坐标位置。
为节省数控机床的辅助工作时间，从换刀点至循环点A使用G00快速定位指令，循环点A的X坐标位于毛坯尺寸之外，Z坐标值与切削始点A’的Z坐标值相同。
其次，按照外圆粗加工循环的指令格式和加工工艺要求写出G71指令程序段，在循环指令中有两个地址符U，前一个表示背吃刀量，后一个表示X方向的精加工余量。
在程序段中有P、Q地址符，则地址符U表示X方向的精加工余量，反之表示背吃刀量。
背吃刀量无负值。
A’→B是工件的轮廓线，A→A’→B为精加工路线，粗加工时刀具从A点后退Δu/2、Δw，即自动留出精加工余量。
顺序号ns至nf之间的程序段描述刀具切削加工的路线。
例题1 图2所示，运用外圆粗加工循环指令编程。
图2 外圆粗加工循环应用N010 G50 X150 Z100N020 G00 X41 Z0N030 G71 U2 R1N040 G71 P50 Q120 U0.5 W0.2 F100N050 G01 X0 Z0N060 G03 X11 W-5.5 R5.5N070 G01 W-10N080 X17 W-10N090 W-15N100 G02 X29 W-7.348 R7.5N110 G01 W-12.652N120 X41N130 G70 P50 Q120 F302. 端面粗加工复合循环（G72）指令格式G72 WΔd ReG72 Pns Qnf UΔu WΔw Ff Ss Tt指令功能除切削是沿平行X轴方向进行外，该指令功能与G71相同，见图3。

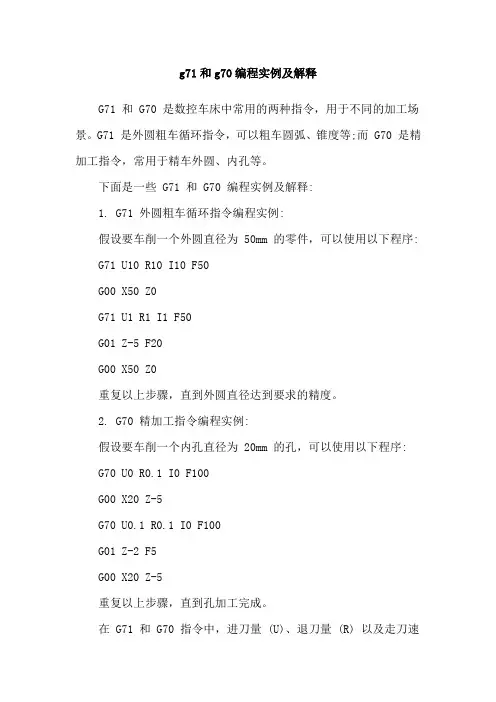

g71和g70编程实例及解释
G71 和 G70 是数控车床中常用的两种指令，用于不同的加工场景。
G71 是外圆粗车循环指令，可以粗车圆弧、锥度等;而 G70 是精加工指令，常用于精车外圆、内孔等。
下面是一些 G71 和 G70 编程实例及解释:
1. G71 外圆粗车循环指令编程实例:
假设要车削一个外圆直径为 50mm 的零件，可以使用以下程序: G71 U10 R10 I10 F50
G00 X50 Z0
G71 U1 R1 I1 F50
G01 Z-5 F20
G00 X50 Z0
重复以上步骤，直到外圆直径达到要求的精度。
2. G70 精加工指令编程实例:
假设要车削一个内孔直径为 20mm 的孔，可以使用以下程序: G70 U0 R0.1 I0 F100
G00 X20 Z-5
G70 U0.1 R0.1 I0 F100
G01 Z-2 F5
G00 X20 Z-5
重复以上步骤，直到孔加工完成。
在 G71 和 G70 指令中，进刀量 (U)、退刀量 (R) 以及走刀速
度 (F) 可以根据需要进行调整。
此外，需要注意精加工余量 (UW) 的设置，以保证加工精度。
在实际应用中，应根据具体情况调整指令参数，以达到最佳的加工效果。

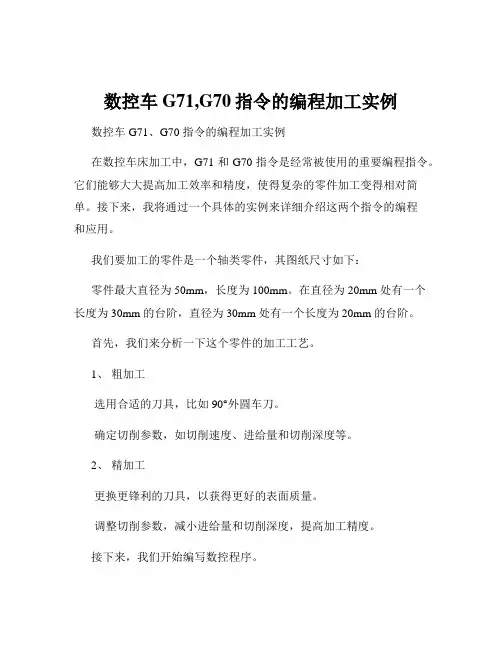

数控车G71,G70指令的编程加工实例数控车 G71、G70 指令的编程加工实例在数控车床加工中，G71 和 G70 指令是经常被使用的重要编程指令。
它们能够大大提高加工效率和精度，使得复杂的零件加工变得相对简单。
接下来，我将通过一个具体的实例来详细介绍这两个指令的编程和应用。
我们要加工的零件是一个轴类零件，其图纸尺寸如下：零件最大直径为 50mm，长度为 100mm。
在直径为 20mm 处有一个长度为 30mm 的台阶，直径为 30mm 处有一个长度为 20mm 的台阶。
首先，我们来分析一下这个零件的加工工艺。
1、粗加工选用合适的刀具，比如 90°外圆车刀。
确定切削参数，如切削速度、进给量和切削深度等。
2、精加工更换更锋利的刀具，以获得更好的表面质量。
调整切削参数，减小进给量和切削深度，提高加工精度。
接下来，我们开始编写数控程序。
O0001 （程序名）G99 （每转进给）M03 S800 （主轴正转，转速 800r/min）T0101 （调用 1 号刀，1 号刀补）G00 X52、 Z2、（快速定位到加工起点）G71 U2、 R1、（G71 粗车循环，切削深度 2mm，退刀量 1mm）G71 P10 Q20 U05 W01 F02 （精车余量 X 方向 05mm，Z 方向01mm，进给速度 02mm/r）N10 G00 X20、（粗车轮廓起始段）G01 Z0 F01 （直线插补到零件端面）X22、 Z-1、（倒角）Z-30、（车削第一段外圆）X30、（车削台阶）Z-50、（车削第二段外圆）N20 X50、（粗车轮廓结束段）G00 X100、 Z100、（刀具退到安全位置）T0202 （调用 2 号刀，2 号刀补）M03 S1200 （主轴转速提高到 1200r/min）G70 P10 Q20 （G70 精车循环）G00 X100、 Z100、（刀具退到安全位置）M30 （程序结束）在上述程序中，G71 指令用于粗车加工，通过指定切削深度和退刀量，系统会自动计算并完成粗车过程。
