片式多层陶瓷电容器使用规范
1．范围：
此规格书适用于下列规格的片式多层陶瓷电容器（英文缩写 MLCC）：
C0603NPO301J500NT
2. 产品的型号规格：
C 0603 ┬┬ ①①
NPO ┬ ③
301 J ┬┬ ④④
500 N T ┬ ┬┬ ⑥⑦⑧
① C:
表示片式多层陶瓷电容器；
① 0603: 表示产品的尺寸规格；
③ NPO: 表示介质的温度特性；
1
3. 技术规格和试验方法：
3.1 外观：
3.1.1 要求: 瓷体和端电极无明显伤痕。 3.1.2 试验方法: 在 10 倍显微镜下目测。
3.2 尺寸规格：
3.2.1 要求: 产品的外形和尺寸应符合图 1 及表 1 的要求。 3.2.2 试验方法：使用精度不低于 0.01 mm 的量具测量。
3.3 工作环境：
外观: 无可见损伤。 容量变化:
NP0(C0G、C0H)： ∆C/C≤±5%
损耗角正切 (tgδ):
NP0(C0G、C0H)： tgδ≤20×10-4
绝缘电阻 (Ri):
NP0(C0G、C0H)： Ri≥2500MΩ
外观: 无可见损伤。 容量变化:
NP0(C0G、C0H)： ∆C/C≤±7.5%
损耗角正切(tgδ):
4. 包装、运输、贮存： 4.1 包装：
4.1.1 包装类型： 带式包装（标准载带圆盘包装）。
标准编带包装每盘： 0603 产品为 4,000 粒。 第一次包装：每 5 盘装入 1 纸盒（0603 产品共计 20,000 粒） 第二次包装：将第一次包装好的包装盒装入纸质包装箱，每个纸箱最多装 12 盒（0603 产品总计 240,000 粒），箱内剩余空隙部位用轻质辅材填满。 以上包装形式亦可根据用户需要包装。
此规格书适用于下列规格的片式多层陶瓷电容器（英文缩写 MLCC）：
C0603NPO301J500NT
2. 产品的型号规格：
C 0603 ┬┬ ①①
NPO ┬ ③
301 J ┬┬ ④④
500 N T ┬ ┬┬ ⑥⑦⑧
① C:
表示片式多层陶瓷电容器；
① 0603: 表示产品的尺寸规格；
③ NPO: 表示介质的温度特性；
1
3. 技术规格和试验方法：
3.1 外观：
3.1.1 要求: 瓷体和端电极无明显伤痕。 3.1.2 试验方法: 在 10 倍显微镜下目测。
3.2 尺寸规格：
3.2.1 要求: 产品的外形和尺寸应符合图 1 及表 1 的要求。 3.2.2 试验方法：使用精度不低于 0.01 mm 的量具测量。
3.3 工作环境：
外观: 无可见损伤。 容量变化:
NP0(C0G、C0H)： ∆C/C≤±5%
损耗角正切 (tgδ):
NP0(C0G、C0H)： tgδ≤20×10-4
绝缘电阻 (Ri):
NP0(C0G、C0H)： Ri≥2500MΩ
外观: 无可见损伤。 容量变化:
NP0(C0G、C0H)： ∆C/C≤±7.5%
损耗角正切(tgδ):
4. 包装、运输、贮存： 4.1 包装：
4.1.1 包装类型： 带式包装（标准载带圆盘包装）。
标准编带包装每盘： 0603 产品为 4,000 粒。 第一次包装：每 5 盘装入 1 纸盒（0603 产品共计 20,000 粒） 第二次包装：将第一次包装好的包装盒装入纸质包装箱，每个纸箱最多装 12 盒（0603 产品总计 240,000 粒），箱内剩余空隙部位用轻质辅材填满。 以上包装形式亦可根据用户需要包装。

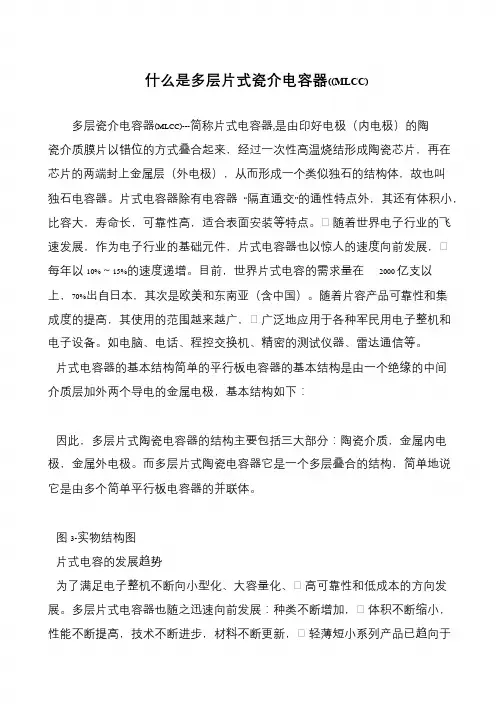

什么是多层片式瓷介电容器((MLCC)
什么是多层片式瓷介电容器((MLCC)
多层瓷介电容器(MLCC)---简称片式电容器,是由印好电极（内电极）的陶
瓷介质膜片以错位的方式叠合起来，经过一次性高温烧结形成陶瓷芯片，再在
芯片的两端封上金属层（外电极），从而形成一个类似独石的结构体，故也叫
独石电容器。
片式电容器除有电容器“隔直通交”的通性特点外，其还有体积小，比容大，寿命长，可靠性高，适合表面安装等特点。
•随着世界电子行业的飞速发展，作为电子行业的基础元件，片式电容器也以惊人的速度向前发展，•
每年以10%～15%的速度递增。
目前，世界片式电容的需求量在2000 亿支以上，70%出自日本，其次是欧美和东南亚（含中国）。
随着片容产品可靠性和集成度的提高，其使用的范围越来越广，•广泛地应用于各种军民用电子整机和电子设备。
如电脑、电话、程控交换机、精密的测试仪器、雷达通信等。
片式电容器的基本结构简单的平行板电容器的基本结构是由一个绝缘的中间
介质层加外两个导电的金属电极，基本结构如下：
因此，多层片式陶瓷电容器的结构主要包括三大部分：陶瓷介质，金属内电极，金属外电极。
而多层片式陶瓷电容器它是一个多层叠合的结构，简单地说
它是由多个简单平行板电容器的并联体。
图3-实物结构图
片式电容的发展趋势
为了满足电子整机不断向小型化、大容量化、•高可靠性和低成本的方向发展。
多层片式电容器也随之迅速向前发展：种类不断增加，•体积不断缩小，性能不断提高，技术不断进步，材料不断更新，•轻薄短小系列产品已趋向于。

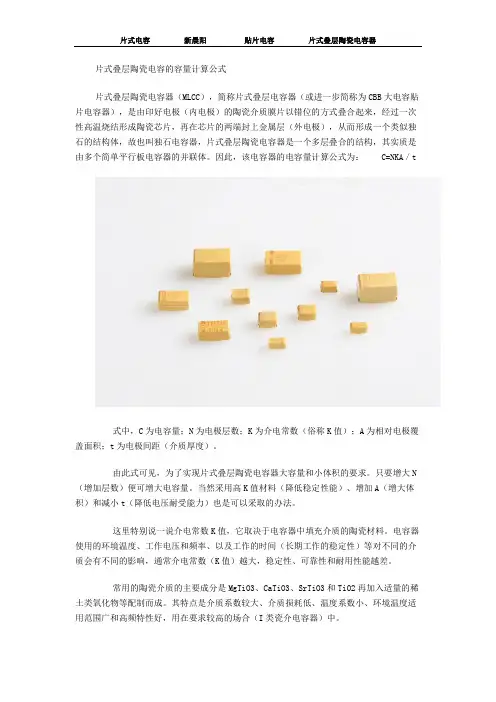

片式叠层陶瓷电容的容量计算公式
片式叠层陶瓷电容的容量计算公式片式叠层陶瓷电容器（MLCC），简称片式叠层电容器（或进一步简称为CBB大电容贴片电容器），是由印好电极（内电极）的陶瓷介质膜片以错位的方式叠合起来，经过一次性高温烧结形成陶瓷芯片，再在芯片的两端封上金属层（外电极），从而形成一个类似独石的结构体，故也叫独石电容器，片式叠层陶瓷电容器是一个多层叠合的结构，其实质是由多个简单平行板电容器的并联体。
因此，该电容器的电容量计算公式为：C=NKA／t式中，C为电容量；N为电极层数；K为介电常数（俗称K值）；A为相对电极覆盖面积；t为电极间距（介质厚度）。
由此式可见，为了实现片式叠层陶瓷电容器大容量和小体积的要求。
只要增大N （增加层数）便可增大电容量。
当然采用高K值材料（降低稳定性能）、增加A（增大体积）和减小t（降低电压耐受能力）也是可以采取的办法。
这里特别说一说介电常数K值，它取决于电容器中填充介质的陶瓷材料。
电容器使用的环境温度、工作电压和频率、以及工作的时间（长期工作的稳定性）等对不同的介质会有不同的影响，通常介电常数（K值）越大，稳定性、可靠性和耐用性能越差。
常用的陶瓷介质的主要成分是MgTiO3、CaTiO3、SrTiO3和TiO2再加入适量的稀土类氧化物等配制而成。
其特点是介质系数较大、介质损耗低、温度系数小、环境温度适用范围广和高频特性好，用在要求较高的场合（I类瓷介电容器）中。
另一类是低频高介材料称为强介铁电陶瓷，常用作Ⅱ类瓷介电容器的介质，一般以BaTiO3为主体的铁电陶瓷，其特点是介电系数特别高，达到数千，甚至上万；但是介电系数随温度呈非线性变化，介电常数随施加的外电场也有非线性关系。
贴片电容器目前最常用的多层陶瓷电容器介质有三个类型：COG或NPO是超稳定材料，K值为10～100；X7R是较稳定的材料，K值为2000～4000；Y5V或Z5U为一般用途的材料，K 值为5000～25000。
在我国的标准里则分为I类陶瓷（CC4和CC41）及Ⅱ类陶瓷（CT4和CT41）两种。
片式叠层陶瓷电容器(MLCC)
15
片式电容器(MLCC)
16
MLCC的制造工艺
17
陶瓷介质薄膜制作-配料
陶瓷介质薄膜制备方法应用最多的是流延 法。在流延前，需将陶瓷材料与黏合剂、 有机溶剂、分散剂等按一定比例混合在一 起，通过球磨等方式使之混合均匀，形成 具有一定流动性的陶瓷浆料，这个过程叫 配料。这是制造MLCC的第一步，也是极 为关键的一步。
38
内电极剖面SEM
39
内电极制作-叠层
将印刷好内电极图形的陶瓷介质膜片按产品设计 要求，借助于膜片本身的黏性和叠层机的压力将 膜片叠在一起形成一个整体，简称电极巴块。
40
电容芯片制作-层压
目的：提高烧结后瓷体的致密性
41
电容芯片制作-切割
切割是将产品切割成设计尺寸大小的一粒粒 芯片的过程。切割方式有直刀式和圆刀式
MLCC的结构
Cu/Ag引出层，Ni热阻挡层，Sn可焊层
7
MLCC剖面的SEM
8
MLCC的分类-按温度特性分类
第Ⅰ类: 温度补偿型固定电容器，包括通 用型高频CG、CH电容器和温度补偿型 高频HG、LG、PH、RH、SH、TH、 UJ、SL电容器; 第Ⅱ类 :固定电容器，一般有X7R、X5R 以及Y5V、Z5U温度特性系列。
12
13
MLCC不同尺寸规格
尺寸规格
长×宽 (英寸) 长×宽 (毫米)
0402 0603 0805
0.08× 0.05
1206
0.12× 0.06 3.20× 1.60
1808
0.18× 0.08 4.50× 2.00
2225
0.22× 0.25 5.70× 6.30
0.04× 0.06× 0.02 0.03
片式电容器(MLCC)
16
MLCC的制造工艺
17
陶瓷介质薄膜制作-配料
陶瓷介质薄膜制备方法应用最多的是流延 法。在流延前，需将陶瓷材料与黏合剂、 有机溶剂、分散剂等按一定比例混合在一 起，通过球磨等方式使之混合均匀，形成 具有一定流动性的陶瓷浆料，这个过程叫 配料。这是制造MLCC的第一步，也是极 为关键的一步。
38
内电极剖面SEM
39
内电极制作-叠层
将印刷好内电极图形的陶瓷介质膜片按产品设计 要求，借助于膜片本身的黏性和叠层机的压力将 膜片叠在一起形成一个整体，简称电极巴块。
40
电容芯片制作-层压
目的：提高烧结后瓷体的致密性
41
电容芯片制作-切割
切割是将产品切割成设计尺寸大小的一粒粒 芯片的过程。切割方式有直刀式和圆刀式
MLCC的结构
Cu/Ag引出层，Ni热阻挡层，Sn可焊层
7
MLCC剖面的SEM
8
MLCC的分类-按温度特性分类
第Ⅰ类: 温度补偿型固定电容器，包括通 用型高频CG、CH电容器和温度补偿型 高频HG、LG、PH、RH、SH、TH、 UJ、SL电容器; 第Ⅱ类 :固定电容器，一般有X7R、X5R 以及Y5V、Z5U温度特性系列。
12
13
MLCC不同尺寸规格
尺寸规格
长×宽 (英寸) 长×宽 (毫米)
0402 0603 0805
0.08× 0.05
1206
0.12× 0.06 3.20× 1.60
1808
0.18× 0.08 4.50× 2.00
2225
0.22× 0.25 5.70× 6.30
0.04× 0.06× 0.02 0.03
片式多层陶瓷电容器简介介绍
应用领域
通信设备
用于信号处理、滤波、去耦等电路中，提高 信号质量。
汽车电子
用于汽车发动机控制、安全气囊等汽车电子 系统中。
消费电子
广泛用于智能手机、平板电脑、数码相机等 电子产品中。
工业控制
用于工业自动化设备、电机驱动控制等电路 中。
02
片式多层陶瓷电容器的制造工 艺
片式多层陶瓷电容器的制造工艺
智能化与自动化
随着智能化和自动化技术的不断 发展，片式多层陶瓷电容器的生 产工艺也在不断改进，提高生产 效率和产品质量。
技术挑战与解决方案
技术挑战
片式多层陶瓷电容器的技术挑战主要 包括提高性能、减小体积、降低成本 等方面。
解决方案
针对这些挑战，企业可以通过研发新 材料、优化生产工艺、提高生产效率 等方式来应对。同时，加强与高校、 科研机构的合作也是解决技术难题的 重要途径。
它利用陶瓷介质的高介电常数特性，实现小型化、高容量的电容器。
特性
高容值
由于采用多层叠加结构，片式 多层陶瓷电容器的容值较高。
小型化
体积小巧，有利于电子设备的 小型化和集成化。
高频特性好
具有较低的等效串联电阻（ESR ）和等效串联电感（ESL），适 用于高频电路。
可靠性高
经过严格的质量控制和可靠性 测试，具有较长的使用寿命。
• 片式多层陶瓷电容器（MLCC）是一种电子元件，广泛应用于各类电子设备中，具有小型化、高性能、高可靠性的特点。 MLCC由多层陶瓷介质和金属电极叠合而成，具有高介电常数、低损耗、温度稳定性好等优点。
03
片式多层陶瓷电容器的性能参 数
片式多层陶瓷电容器的性能参数
• 片式多层陶瓷电容器（MLCC）是一种电子元件，广泛应 用于各类电子设备中，作为微型、高精度、高可靠性的电 容元件。它由多层陶瓷介质和金属电极叠加而成，具有体 积小、容量大、成本低、一致性好等优点。
MLCC资料1

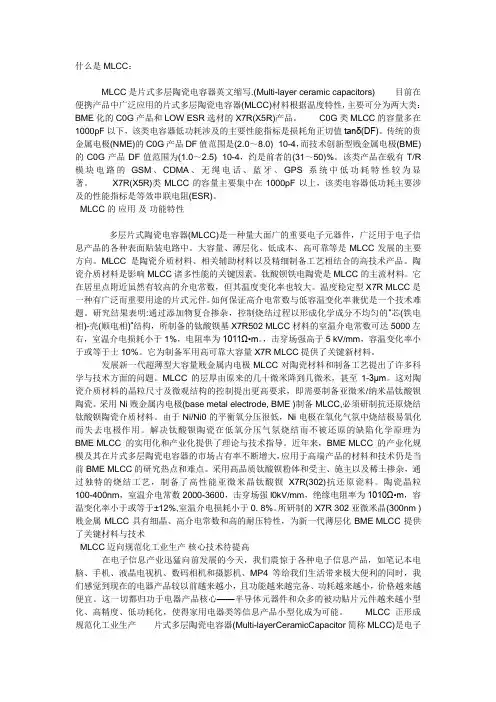

什么是MLCC：MLCC是片式多层陶瓷电容器英文缩写.(Multi-layer ceramic capacitors) 目前在便携产品中广泛应用的片式多层陶瓷电容器(MLCC)材料根据温度特性，主要可分为两大类：BME化的C0G产品和LOW ESR选材的X7R(X5R)产品。
C0G类MLCC的容量多在1000pF以下，该类电容器低功耗涉及的主要性能指标是损耗角正切值tanδ(DF)。
传统的贵金属电极(NME)的C0G产品DF值范围是(2.0～8.0)×10-4，而技术创新型贱金属电极(BME)的C0G产品DF值范围为(1.0～2.5)×10-4，约是前者的(31～50)%。
该类产品在载有T/R 模块电路的GSM、CDMA、无绳电话、蓝牙、GPS系统中低功耗特性较为显著。
X7R(X5R)类MLCC的容量主要集中在1000pF以上，该类电容器低功耗主要涉及的性能指标是等效串联电阻(ESR)。
MLCC的应用及功能特性多层片式陶瓷电容器(MLCC)是一种量大面广的重要电子元器件，广泛用于电子信息产品的各种表面贴装电路中。
大容量、薄层化、低成本、高可靠等是MLCC发展的主要方向。
MLCC是陶瓷介质材料、相关辅助材料以及精细制备工艺相结合的高技术产品。
陶瓷介质材料是影响MLCC诸多性能的关键因素。
钛酸钡铁电陶瓷是MLCC的主流材料。
它在居里点附近虽然有较高的介电常数，但其温度变化率也较大。
温度稳定型X7R MLCC是一种有广泛而重要用途的片式元件。
如何保证高介电常数与低容温变化率兼优是一个技术难题。
研究结果表明:通过添加物复合掺杂，控制烧结过程以形成化学成分不均匀的“芯(铁电相)-壳(顺电相)”结构，所制备的钛酸钡基X7R502 MLCC材料的室温介电常数可达5000左右，室温介电损耗小于1%，电阻率为1011Ω•m。
，击穿场强高于5 kV/mm，容温变化率小于或等于士10%。
它为制备军用高可靠大容量X7R MLCC提供了关键新材料。
mlcc(片层陶瓷电容)
mlcc(片层陶瓷电容)下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!在现代电子设备中，mlcc(片层陶瓷电容)扮演着至关重要的角色。
中国MLCC (片式多层陶瓷电容器)的发展史
不断改进的陶瓷技术极大地提高了电路和功能组件的高频特性。
多层陶瓷电容器(MLC)的起源可以追溯到二战期间玻璃釉电容器的诞生。由于性能优异的高频电容器与大功率发射电容器对云母介质的需求巨大，而云母矿产资源稀缺以及战争的影响，美国陆军通信部门资助DupONt公司陶瓷实验室开展了喷涂玻璃釉介质和丝网印刷银电极经叠层后共烧，再烧附端电极的独石化(Monolithic)工艺研究，并获得多项技术专利。经介质配方改进提高介电常数和降低损耗，玻璃釉电容器已完全可以取代云母电容器。
2.MLCC多次洗牌
经历了多次洗牌，日系企业仍然占据市场领先地位。
20世纪90年代中后期，日系大型MLCC制造企业全面抢滩中国市场，先后建立北京村田、无锡村田、上海京瓷、东莞太阳诱电、东莞TDK等合资或独资企业。在这期间，克服了困扰十余年的可靠性缺陷，以贱金属电极(BME)核心技术为基础的低成本MLCC开始进入商业实用化。以天津三星电机为代表的韩资企业也开始成为一支新兴力量。
新旧世纪之交，飞利浦在产业顶峰放弃并出让被动元件事业部，拉开了中国台湾岛内MLCC业界全面普及BME技术的序幕。国巨、华新、达方、天扬等台系企业的全面崛起，彻底打破了日系企业在BME制造技术的垄断，高性价比MLCC为IT与A&V产业的技术升级和低成本化作出了重大贡献。同时，台系企业开始将从后至前的各道工序制程不断向大陆工厂转移。
3.中国大陆MLCC技术获突破
大陆电容器产业现已基本实现了MLCC主流产品本地化供应局面。
在MLCC发展进程中，需特别强调的是我国大陆科技工作者的历史贡献。在二战后，前苏联研制出的与美国类似的玻璃釉电容器技术传入我国大陆，形成了一定的生产规模。为进一步改进性能，扩大产能，20世纪60年代中国大陆产业界开始尝试用陶瓷介质进行轧膜成型、印刷叠压工艺制造独石结构的瓷介电容器。为适应多层共烧工艺要求，采用传统陶瓷电容器介质材料于1300℃以上高温烧结需采用Au-Pd-Pt三元贵金属电极系统，因成本太高，仅能维持极少量军品需求。以原电子工业部7所、715厂、华南工学院等单位为龙头的若干单位，先后于1967年和1969年完成了900℃左右低温烧结的2类和1类独石瓷介电容器的研制。前者以Smolenskii首先提出的Pb(Mg1/3Nb2/3)O3为主晶相。后者包括MgO-Bi2O3-Nb2O5和ZnO-Bi2O3-Nb2O5系，以及高介大温度系数Pb(Mg1/2W1/2)O3系统。上述系统在我国大陆实现工业化生产达20年。
多层陶瓷电容器(MLC)的起源可以追溯到二战期间玻璃釉电容器的诞生。由于性能优异的高频电容器与大功率发射电容器对云母介质的需求巨大，而云母矿产资源稀缺以及战争的影响，美国陆军通信部门资助DupONt公司陶瓷实验室开展了喷涂玻璃釉介质和丝网印刷银电极经叠层后共烧，再烧附端电极的独石化(Monolithic)工艺研究，并获得多项技术专利。经介质配方改进提高介电常数和降低损耗，玻璃釉电容器已完全可以取代云母电容器。
2.MLCC多次洗牌
经历了多次洗牌，日系企业仍然占据市场领先地位。
20世纪90年代中后期，日系大型MLCC制造企业全面抢滩中国市场，先后建立北京村田、无锡村田、上海京瓷、东莞太阳诱电、东莞TDK等合资或独资企业。在这期间，克服了困扰十余年的可靠性缺陷，以贱金属电极(BME)核心技术为基础的低成本MLCC开始进入商业实用化。以天津三星电机为代表的韩资企业也开始成为一支新兴力量。
新旧世纪之交，飞利浦在产业顶峰放弃并出让被动元件事业部，拉开了中国台湾岛内MLCC业界全面普及BME技术的序幕。国巨、华新、达方、天扬等台系企业的全面崛起，彻底打破了日系企业在BME制造技术的垄断，高性价比MLCC为IT与A&V产业的技术升级和低成本化作出了重大贡献。同时，台系企业开始将从后至前的各道工序制程不断向大陆工厂转移。
3.中国大陆MLCC技术获突破
大陆电容器产业现已基本实现了MLCC主流产品本地化供应局面。
在MLCC发展进程中，需特别强调的是我国大陆科技工作者的历史贡献。在二战后，前苏联研制出的与美国类似的玻璃釉电容器技术传入我国大陆，形成了一定的生产规模。为进一步改进性能，扩大产能，20世纪60年代中国大陆产业界开始尝试用陶瓷介质进行轧膜成型、印刷叠压工艺制造独石结构的瓷介电容器。为适应多层共烧工艺要求，采用传统陶瓷电容器介质材料于1300℃以上高温烧结需采用Au-Pd-Pt三元贵金属电极系统，因成本太高，仅能维持极少量军品需求。以原电子工业部7所、715厂、华南工学院等单位为龙头的若干单位，先后于1967年和1969年完成了900℃左右低温烧结的2类和1类独石瓷介电容器的研制。前者以Smolenskii首先提出的Pb(Mg1/3Nb2/3)O3为主晶相。后者包括MgO-Bi2O3-Nb2O5和ZnO-Bi2O3-Nb2O5系，以及高介大温度系数Pb(Mg1/2W1/2)O3系统。上述系统在我国大陆实现工业化生产达20年。
三巨电子 多层片式陶瓷电容器（MLCC） 产品说明书
产品说明书多层片式陶瓷电容器（MLCC）江门市新会三巨电子科技有限公司JIANGMEN CITY XINHUI SANJV ELECTRONIC CO．，LTD．地址：广东省江门市新会区中心南路37号广源大厦B座邮政编码：529100联系电话：0750－8686169 传真：0750－6331711E-Mail: xhsanjv@ 公司网址：■公司简介江门市新会三巨电子科技有限公司公司座落在被联合国命名为“全球最具可持续发展潜力”的江门市新会区内，是一家集研发、生产、销售新型电子元件和相关电子材料于一体的高新科技实体。
本公司主产品片式多层陶瓷电容器，英文缩写MLCC（Multilayer Ceramic Chip Capacitor）和片式多层压敏电阻器，英文缩写MLCV（Multilayer Ceramic Chip Varistor）。
本公司产品的特性组别分类和主要指标按照美国电子工业协会标准暨美国国家标准ANSI/EIA-198-E-1997 Ceramic Dielectric Capacitors/ClassⅠ,Ⅱ, Ⅲ, and Ⅳ（《陶瓷介质电容器第Ⅰ、Ⅱ、Ⅲ、Ⅳ类》），部分项目指标参照日本工业标准JIS-C-6429，试验方法和相关技术要求符合中国国家标准GB/T2693总规范和GB/T9324分规范要求。
该种MLCC产品广泛用于模拟或数字调制解调器、局域网/广域网接口、日光灯启辉器、倍压电源、交直流变送器、背光源驱动器及高频大功率等电路中。
MLCV产品广泛用于移动电话、PDA、电脑主板等。
公司配备有先进的片式元件生产设施、精良的检测试验仪器；并拥有一支高素质、高水平且具备该行业多年工作经验的技术队伍; 全面贯彻执行ISO9001：2000质量管理标准体系,持续不断改进产品的品质;公司致力于以客户为本的电子元器件和技术服务的提供商，秉承“A级企业，A级产品，A 级质量，A级服务”的“4A级”宗旨，放眼未来,把以片式多层陶瓷电容器和片式多层压敏电阻器产品为主导的新型电子元器件做精，做强!1■MLCC产品说明一、产品名称NAME OF THE PRODUCT多层片式中高压陶瓷电容器二、应用 APPLICATIONS模拟或数字调制解调器、局域网/广域网接口、日光灯启辉器、倍压电源、交直流变送器、背光源驱动器及高频大功率电路中。
贴片叠层瓷介电容器(SMD贴片电容)详细介绍
北京芯联科泰电子有限公司贴片叠层瓷介电容器（SMD贴片电容）详细介绍：贴片电容全称：多层（积层，叠层）片式陶瓷电容器，也称为贴片电容，片容。
英文缩写：MLCC。
基本概述贴片电容(多层片式陶瓷电容器)是目前用量比较大的常用元件，就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。
下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。
不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册尺寸贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1210、1808、1812、2010、2225、2512，是英寸表示法， 04 表示长度是0.04 英寸，02 表示宽度0.02 英寸，其他类同型号尺寸（mm）英制尺寸公制尺寸长度及公差宽度及公差厚度及公差0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.20 1.00±0.20 1.25±0.201206 3216 3.00±0.30 1.60±0.20 0.70±0.20 1.00±0.20 1.25±0.201210 3225 3.00±0.30 2.54±0.30 1.25±0.30 1.50±0.301808 4520 4.50±0.40 2.00±0.20 ≤2.001812 4532 4.50±0.40 3.20±0.30 ≤2.502225 5763 5.70±0.50 6.30±0.50 ≤2.503035 7690 7.60±0.50 9.00±0.05 ≤3.00命名贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。
