最新2逐步聚合反应

化学学院2009级本科生基础课
第二章 逐步聚合
②非平衡缩聚反应（不可逆缩聚反应， nonequilibrium polycondensation or irreversible polycondensation）为 逆反应速率很小或等于零的缩聚反应。 其特征是平衡常数值非常大，一般为 103～105，有的在1020以上。如二元酰 氯和二元胺或二元醇的缩聚反应。
化学学院2009级本科生基础课
第二章 逐步聚合
（4）根据缩聚反应生成物的类型 （或形成的键）来分类
聚酯、聚酰胺、聚砜、聚醚等。
（5）按制备方法分类
熔融缩聚反应 界面缩聚反应 溶液缩聚反应 乳液缩聚反应 气相缩聚反应 固相缩聚反应
化学学院2009级本科生基础课
概述
从反应机理出发，聚合反应分为逐 步聚合反应 和连（链）锁聚合 （反应）或链式聚合反应两大类。
化学学院2009级本科生基础课
第二章 逐步聚合
2.1.1
逐步聚合的概念

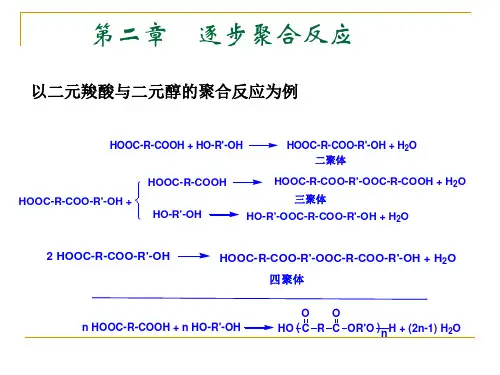

逐步聚合反应是指随着反应时间的延 长，相对分子质量逐步增大的聚合反 应。聚合初期，单体通过官能团反应变 为低聚物，然后由低聚物转化为高聚 物。单体、低聚物和高聚物之间任何两 个分子都可以反应，相对分子质量逐步 增大，聚合物链逐渐增长。反应的中间 物可以分离出来，并能再进一步反应。
化学学院2009级本科生基础课
第二章 逐步聚合
因此，凡是能够生成5、6元环的双官能团单体的 环化反应占主导地位，聚合反应无法进行。例如：
4-羟基丁酸 HO(CH2) 3COOH HO(CH2) 4COOH H2N(CH2) 3COOH
5-羟基戊酸
4-氨基丁酸 5-氨基戊酸
H2N(CH2) 4COOH

小结：聚合度与平衡常数旳关系
1）密闭体系：
1
Xn
K 1
1 P
2）敞开体系：
P K K 1
K X n nw
注意：反应程度不高、产物旳 相对分子质量不大时，不能使 用该公式。
2.4 线型平衡缩聚反应动力学
2.4.1 聚酯反应机理
• 20世纪三四十年代，Flory提出脂肪族二元酸和二元 胺旳聚酯化反应机理，从而奠定了聚酯反应动力学 旳研究基础。
HO OC(CH2)nO mH
mOC(CH2)nO
单体旳分子内环化后得到旳环状化合物环张力 旳大小是影响环化反应难易程度旳最主要原因。
• 3、4、8、9、10、11以及13元以上环 ——张力较大，可忽视环化反应倾向
• 7、12元环 ——张力中档，可控制反应条件使环化倾向不明显
• 5、6元环 ——张力最小，分子内环化反应占主导地位，不能进 行聚合反应
第二章 逐渐聚合反应
Stepwise polymerization
本章内容：
逐渐聚合反应单体 线型缩聚反应平衡 线型缩聚反应动力学 线型缩聚反应相对分子质量控制、分布及影响原因 体型缩聚反应 缩聚反应措施
逐渐聚合反应旳基本概念
• 逐渐聚合旳基本特征是聚合度随时间逐渐增长，而 转化率在聚合早期即可到达很高。
2.3.4 缩聚反应中旳副反应 • 链裂解反应：
O
O
O
O
H [ O C R C O R' ]n [ O C R C O R' ]m OH
+ HO R' OH
O
O
O
O
H [ O C R C O R' ] n OH + HO R' [ O C R C O R' ]m OH

逐步聚合反应的热力学机理
逐步聚合反应的热力学机理涉及聚合 过程中自由能的变化。
自由能的变化与单体分子之间的相互 作用、聚合产物的分子结构和分子量 等因素有关。
在聚合过程中，自由能的变化决定了 聚合反应是否能够自发进行。当聚合 产物的自由能低于单体分子时，聚合 反应自发进行。
逐步聚合反应通常需要在一定的温度 下进行，以提供足够的能量使单体分 子活化并形成聚合物链。
逐步聚合反应
目录
• 逐步聚合反应概述 • 逐步聚合反应的机理 • 逐步聚合反应的条件与影响因素 • 逐步聚合反应的实例 • 逐步聚合反应的挑战与解决方案 • 逐步聚合反应的发展趋势与展望
01 逐步聚合反应概述
定义与特点
定义
逐步聚合反应是一种化学反应，涉及 低分子量单体或预聚物通过逐步增长 的方式形成高分子量聚合物。
逐步聚合反应的动力学机理
逐步聚合反应的动力学机理涉及 聚合速率的变化，通常表现为随 着聚合度的增加，聚合速率逐渐
降低。
在聚合初期，活性中心浓度较高， 聚合速率较快。随着聚合度的增 加，活性中心浓度降低，聚合速
率逐渐减缓。
聚合速率的快慢与单体分子的结 构、引发剂或催化剂的种类和浓
度、反应温度等因素有关。
高压可以促进某些单体的均聚反应， 而对共聚反应的影响较小。因此，压 力的选择应根据具体的聚合体系而定 。
溶剂的影响
溶剂的极性和介电常数对逐步聚合反应有重要影响。极性溶 剂有利于增加聚合物与单体之间的相互作用力，从而提高聚 合速率和产物分子量。
溶剂的纯度和残留杂质也可能影响聚合反应的进行，因此应 选择高质量的溶剂。
催化剂的影响
催化剂可以显著降低聚合活化能，提高聚合速率。不同类 型的催化剂对聚合反应的影响不同，选择合适的催化剂是 获得所需聚合物的重要因素。

HCl
H(CH 2)n COOC2H5 + H2O
7.60.2
8
Flory解释如下：

官能团之间的碰撞次数和有效碰撞几率与高分 子的扩散速率无关 体系粘度增大时，虽然整个高分子运动速率减 慢，但链段运动和链端的官能团活动并未受到 限制 由于高分子的活动迟缓，扩散速率低，反而使 两官能团之间碰撞的持续时间延长，有利于提 高有效碰撞几率
26
产生凝胶的临界条件
设支化单元的官能度为 f (不是平均官能度!) 某一链的一端连上一个支化单元的几率为α
已经连上的支化单元可以衍生出（f－1）个支链
每个支链又可以以α的几率再连上一个支化单元 故一个已经连在链上的支化单元与另一个支化单元 相连的几率为(f－1)α 如果（f－1)α < 1，说明支化减少，不出现凝胶 如果（f－1)α > 1，说明支化增加，会出现凝胶 因此产生凝胶的临界条件为：（f－1)α = 1，即
2
平均官能度（f）
1 mol丙三醇/ 1 mol邻苯二甲酸/1 mol苯甲酸体系. nOH = 1 x 3 =3 mol，nCOOH = 1x2 + 1 x 1 = 3 mol
f =∑Ni fi /∑Ni = (1x3 + 1x2 + 1x1) / (1 + 1 + 1) = 2.0
0.2 mol丙三醇/ 0.8 mol乙二醇/1.0 mol邻苯二甲酸体系 nOH = 0.2x3 + 0.8x2 = 2.2 mol， nCOOH = 1.0x2 = 2.0 mol
20
Carothers方程在线形缩聚中聚合度计算的应用
2 Xn = 2 Pf －
对于原料非等当量比，平均官能度按非等当量比计 算，就可求出某一反应程度 P 时的 Xn，例如 己二胺 己二酸 己 酸
