HDMI线材材料及屏蔽层特点解析

白通：HDMI 电缆HDMI 电缆可提供任何音频/视频源和任何音频和/或视频监视器之间的可靠接口，以及为标准、增强或高清视频和多通道数字音频提供支持- 都在单个组件上。

应用实例，将诸如宽带/电缆机顶盒、数字录像机、DVD 插放器、HD-DVD 和Blu-ray 播放器之类的HDMI 源端连接到等离子显示屏、数字光投影(DLP) 投影仪、液晶显示器(LCD)，尤其是硅基液晶(LCOS) 或数字图像光放大(D-ILA) 设备。

Belden 的HDMI 电缆经过性能测试，以检验其在基于1080p 的先进高清应用中处理传输的能力。

经UL 评定为住宅用和商用装置（包括墙内应用）。

HDMI CablesAn HDMI cable gives you a reliable interface between any audio/video source and any audio and/or video monitor as well as providing support for standard, enhanced, or high-definition video andmulti-channel digital audio – all on a single assembly. Application examples, connect HDMI sources like broadband/cable set-top boxes, digital video recorders, DVD players, HD-DVD and Blu-ray players to displays like plasma screens, digital light projection (DLP) projectors, liquid-crystal displays (LCDs) and liquid crystal on silicon (LCOS) or digital image light amplification (D-ILA) devices, among others. Belden’s HDMI cables are per formance tested to verify their capabilityto handle transmissions in advanced high definition applications based on 1080p. UL-rated for residential and commercial installations (including in-wall use).秋叶原：【产品简介】HDMI 信号是一种没有通过压缩的，纯数字的的信号，通过十九根抗氧化的铜线，把一个清新的纯数字的信号传输到电视上去。

HDMICABLE规格明细：一、HDMI线材采用对线加屏蔽结构传输数字信号1、绝缘：发泡PE2、额定温度：60℃OR80℃3、额定电压：30VOLTS二、HDMI线材结构（近似DVICable）如下所述1、4对影像传输线（24awg、26awg、28awg、30awg）负责支持R、G、B及Clock功能。

2、4－6芯的控制线负责支持CEC/DDC,SDA,SCL,PowerHotPlugDetect功能。

3、4对个别用AL/Mylar屏蔽加5－6芯单芯电子线，集合后加双层屏蔽组合而成三、HDMI线材之电气特性规格*完全支持CEC信号连接设备*带宽高达10.2Gbps*支持所有的高清TV格式(480P，720P，1080I，1080P)1、特性阻抗（差分阻抗）：100±10Ω（TDR）2、远程串音：-26dB以下/cable3、传播延迟差：对内延迟差15lpsec以下，对间延迟差2.42ns以下4、电流： 0.5A MAX5、接触电阻： 10n0HMS MAX6、插合状态： 300AV RMS7、绝缘电阻： 100MOHMS MIN四、特点：*插头镀金防尘罩保护，即插即用，信号传输稳定*线缆采用高纯度铜线芯，精密的绞线技术结构*导线双绞阻抗匹配工艺，最大程度减少信号交叉窜扰，确保信号无错传输*模块化应力消除结构，防止线缆弯折损伤，便于灵活移动，持久耐用*信号对绞线采用125%专用屏蔽铝箔，外层采用高密度镀锡编织铜丝屏蔽五、HDMI的应用1游戏机PS3等4机顶盒7家用录象系统2高清数字电视5DVD播放器/复读机8人造卫星系统3液晶显示器6音频/视频接收装置9音响设备只要配备了HDMI接口，均可以享受高清数字化....六、HDMI线材主要的规格1、4P*30#+1P*30#+5C*30#+AB/UL20276HDMIOD:5.5mm2、4P*28#+1P*28#+5C*28#+AB/UL20276HDMIOD:7.3mm3、4P*26#+1P*26#+5C*26#+AB/UL20276HDMIOD:8.0mm4、4P*24#+1P*24#+5C*24#+AB/UL20276HDMIOD:10.0mm。

HDMI线材材料及屏蔽层特点解析随着高清设备的飞速普及，HDMI接口被广泛应用于高清设备，选购一条HDMI接口的高清线就成为一个不容忽视的问题，因为它直接关系到高清设备终端的输出效果。

HDMI线材是一根无压缩传输的高清音视频线缆，其线材传输的数据容量、效率及信号都远大于单纯的音响线或视频线，为了确保HDMI数据传输容量、速度及数据传输信号的抗干扰性，HDMI线材的内部材质就需要特别讲究。

1.线材内芯：纯铜为佳，OFC为首选。

1).HDMI线材的内芯材质有：铁芯、合金芯、金芯、银芯、纯铜芯等等数种。

2).各种内芯材质分析：A.金、银的电阻率最小，导电性能最好，但金、银材质价格昂贵，不是大多数消费者所能接受的。

B.铁芯或是其他合金材质的HDMI线多为劣质线材，生产成本较低，导电性较差。

C.铜芯：作为一种常用的金属材料，其导电性能较好，使用较为普遍，但由于铜含有较多的杂质，而且杂质大部分是氧化物，因此影响了铜的导电能力。

D.无氧铜（OFC）：目前使用较多的是被称为“智能型发烧线”的无氧铜（OFC）线。

OFC 通过电化学法、PN结植入法、同位素辐照改性法等高科技方法改变了铜的金属结构，铜线的表面继而产生了特有的金属结构，使同一根铜导线的表面适合传输5000Hz以上的频率信号，而其中心只适合传输5000Hz以下的频率信号，从而使高、低频之间互不干扰，有利于在传输大信号时，提高重放声的清晰度，改善重放声的音质。

除此之外，专业的HDMI线材选择高纯度28AWG专业镀银编织网包裹于无氧铜（OFC）内芯外面，再通过高纯度氮气发泡绝缘工艺及纯银环保焊接工艺，打造高品质产品。

3).鉴别HDMI线材内芯材质的简单方法，手感为先、认准工艺。

一般而言，采用铜芯的HDMI线材比较柔软，弯曲起来较为容易；而铁芯线材弯曲较为困难，线体较硬。

另外，要注意线材的工艺，比如焊接与绝缘工艺等，整体考量线材内心材质与制成工艺，确保实现高品质的高清视听效果。

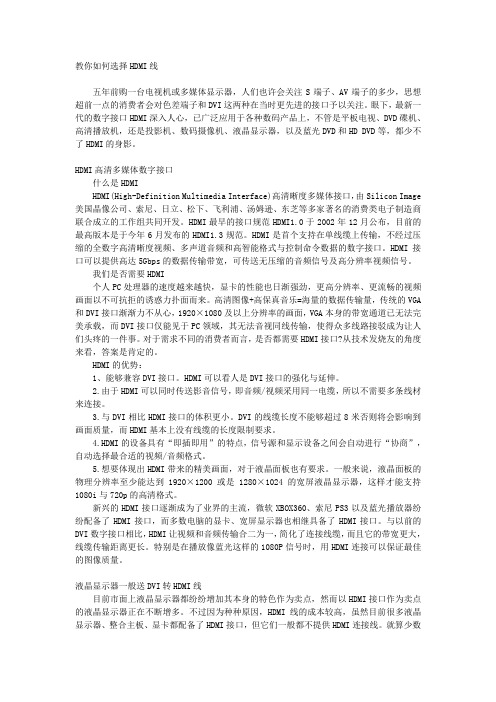

教你如何选择HDMI线五年前购一台电视机或多媒体显示器，人们也许会关注S端子、AV端子的多少，思想超前一点的消费者会对色差端子和DVI这两种在当时更先进的接口予以关注。

眼下，最新一代的数字接口HDMI深入人心，已广泛应用于各种数码产品上，不管是平板电视、DVD碟机、高清播放机，还是投影机、数码摄像机、液晶显示器，以及蓝光DVD和HD DVD等，都少不了HDMI的身影。

HDMI高清多媒体数字接口什么是HDMIHDMI(High-Definition Multimedia Interface)高清晰度多媒体接口，由Silicon Image 美国晶像公司、索尼、日立、松下、飞利浦、汤姆逊、东芝等多家著名的消费类电子制造商联合成立的工作组共同开发。

HDMI最早的接口规范HDMI1.0于2002年12月公布，目前的最高版本是于今年6月发布的HDMI1.3规范。

HDMI是首个支持在单线缆上传输，不经过压缩的全数字高清晰度视频、多声道音频和高智能格式与控制命令数据的数字接口。

HDMI接口可以提供高达5Gbps的数据传输带宽，可传送无压缩的音频信号及高分辨率视频信号。

我们是否需要HDMI个人PC处理器的速度越来越快，显卡的性能也日渐强劲，更高分辨率、更流畅的视频画面以不可抗拒的诱惑力扑面而来。

高清图像+高保真音乐=海量的数据传输量，传统的VGA 和DVI接口渐渐力不从心，1920×1080及以上分辨率的画面，VGA本身的带宽通道已无法完美承载，而DVI接口仅能见于PC领域，其无法音视同线传输，使得众多线路接驳成为让人们头疼的一件事。

对于需求不同的消费者而言，是否都需要HDMI接口?从技术发烧友的角度来看，答案是肯定的。

HDMI的优势：1、能够兼容DVI接口。

HDMI可以看人是DVI接口的强化与延伸。

2.由于HDMI可以同时传送影音信号，即音频/视频采用同一电缆，所以不需要多条线材来连接。

3.与DVI相比HDMI接口的体积更小。

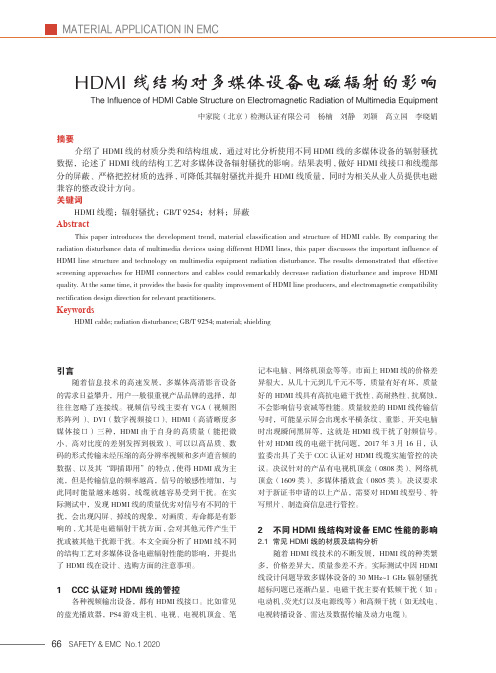

MATERIAL APPLICATION IN EMC66SAFETY & EMC No.1 2020引言随着信息技术的高速发展，多媒体高清影音设备的需求日益攀升，用户一般很重视产品品牌的选择，却往往忽略了连接线。

视频信号线主要有VGA（视频图形阵列 ）、DVI（数字视频接口）、HDMI（高清晰度多媒体接口）三种，HDMI 由于自身的高质量（能把微小、高对比度的差别发挥到极致）、可以以高品质、数码的形式传输未经压缩的高分辨率视频和多声道音频的数据、以及其“即插即用”的特点,使得HDMI 成为主流，但是传输信息的频率越高，信号的敏感性增加，与此同时能量越来越弱，线缆就越容易受到干扰。

在实际测试中，发现HDMI 线的质量优劣对信号有不同的干扰，会出现闪屏、掉线的现象，对画质、寿命都是有影响的,尤其是电磁辐射干扰方面,会对其他元件产生干扰或被其他干扰源干扰。

本文全面分析了HDMI 线不同的结构工艺对多媒体设备电磁辐射性能的影响，并提出了HDMI 线在设计、选购方面的注意事项。

1 CCC 认证对HDMI 线的管控各种视频输出设备，都有HDMI 线接口。

比如常见的蓝光播放器，PS4游戏主机、电视、电视机顶盒、笔记本电脑、网络机顶盒等等。

市面上HDMI 线的价格差异很大，从几十元到几千元不等，质量有好有坏，质量好的HDMI 线具有高抗电磁干扰性、高耐热性、抗腐蚀，不会影响信号衰减等性能。

质量较差的HDMI 线传输信号时，可能显示屏会出现水平横条纹、重影、开关电脑时出现瞬间黑屏等，这就是HDMI 线干扰了射频信号。

针对HDMI 线的电磁干扰问题，2017年3月16日，认监委出具了关于CCC 认证对HDMI 线缆实施管控的决议。

决议针对的产品有电视机顶盒（0808类）、网络机顶盒（1609类）、多媒体播放盒（0805类）。

决议要求对于新证书申请的以上产品，需要对HDMI 线型号、特写照片、制造商信息进行管控。

玩⾼清不能不看！影⾳视听线材基础「HDMI」玩⾼清不能不看！影⾳视听线材基础「HDMI」（⼀）使⽤HDMI⾼清线注意事项 随着⾼清设备的更新换代，液晶电视、蓝光DVD、⾼清投影仪等设备纷纷配置了HDMI接⼝，众所周知，以往连接设备所需线缆较多，整理和布置也很⿇烦，现在只需通过⼀根HDMI⾼清线就能实现同步传送图像和声⾳，连线便捷，画质更清晰饱满，声⾳更真实⾃然。

⼤部分⽤户⾮常关注如何选购HDMI，然⽽，正确使⽤HDMI⾼清线也⾮常重要，在这⾥，我们就以HDMI⾼清线为例，为⼤家详细介绍使⽤HDMI线需要注意的问题。

(⼀)建议关机插拔HDMI⾼清线 HDMI的接⼝设计⾮常⽅便插拔，⽽且HDMI线在设计上也具有热插拔功能，但是由于不同HDMI⾼清线的内部⼯艺不同、连接的⾼清设备不同，部分⽤户热插拔HDMI⾼清线时，曾造成HDMI接⼝的芯⽚烧毁，因此，为了100%的安全使⽤HDMI⾼清线，建议最好在插拔HDMI⾼清线的时候，确认已将电视机和⾼清播放机都关闭，这样，对HDMI线和⾼清设备都更有保障，避免发⽣意外。

(⼆)HDMI线连接电视和⾼清机 很多⾼清⽤户刚开始使⽤HDMI线连接电视和⾼清机时会遇到⼀些问题。

当接上HDMI线，打开⾼清播放机后，发现电视显⽰⽆视频信号，这种情况，不要慌张，请先检查电视机是否不⽌⼀个HDMI接⼝，如果是，请选择正确的接⼝。

图中的海信液晶电视，就只有⼀个HDMI接⼝，只需在关机的状态下，插⼊HDMI线，另⼀端连接⾼清播放机的HDMI接⼝，接通电源后，进⼊电视菜单，进⾏HDMI模式设置，选择与之对应的模式，然后单机确定即可。

(三)使⽤不同规格的HDMI⾼清线 由于连接的⾼清设备不同，需要选择适合的HDMI⾼清线，特别是，越来越多的家庭⽤户开始⽤电脑连接液晶电视来观看影⽚，当电脑显卡不是HDMI接⼝，⽽是DVI接⼝，HDMI转DVI⾼清线，即可实现连接，DVI连接头采⽤标准的DVI-D 24+1，通⽤性强，能接驳许多数字家电，标准1.8⽶的长度，能适应众多情况的使⽤，并避免线材的缠绕。

HDMI线HDMI线是高清晰多媒体接口线的缩写，能高品质地传输未经压缩的高清视频和多声道音频数据，最高数据传输速度为5Gbps。

同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。

HDMI线支持5Gbps的数据传输率，最远可传输30米，足以应付一个1080p的视频和一个8声道的音频信号。

而因为一个1080p的视频和一个8声道的音频信号需求少于4GB/s，因此HDMI线还有很大余量。

这允许它可以用一个电缆分别连接DVD播放器，接收器和PRR。

此外HDMI支持EDID，DDC2B，因此具有HDMI的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频/音频格式。

材质高密度有色尼龙编织网+高品质注塑铁粉磁芯+双面4层铝箔和高密度双层屏蔽编织网+纯铜镀锡抗氧化线芯+插头铜壳镀金15U〞。

接口按照电气结构和物理形状的区别，HDMI接口可以分为Type A 、Type B、Type C 、Type D 四种类型。

每种类型的接口分别由用于设备端的插座和线材端的插头组成，使用5V低电压驱动，阻抗都是100欧姆。

这三种插头都可以提供可靠的TMDS连接，其中A型是标准的19针HDMI接口，普及率最高；B型接口尺寸稍大，但是有29个引脚，可以提供双TMDS传输通道，因此支持更高的数据传输率和Dual-Link DVI 连接。

而C型接口和A型接口性能一致，但是体积较小，更加适合紧凑型便携设备使用。

D型为最新的一个接口模式可以将带HDMI输出接口的信号源输出到有HDMI输入接口的接收器上。

一般来说：有HDMI输出口的电脑就是HDMI信号源，有HDMI输入口的电视就是接收器。

电脑与电视通过HDMI线连接起来后，就相当于电视机成了电脑的第二块显示屏。

只需要一条HDMI线，便可以同时传送影音信号，而不需要多条线材来连接；同时，由于无需进行数/模或者模/数转换，能取得更高的音频和视频传输质量。

HDMI线材选用知识HDMI的选购应该着重于线材自身的质量和接口的做工。

1.原材料的选用。

好的线材，芯线是全铜的，而低价烂线为铜包钢的。

线材分为24、26、28和30号几种线，数字越小，线径越粗，效果越好。

5米以下线材都认为是短距离传输，选择28和30号的线即可。

2.生产工艺。

导线外层的绝缘体发泡同传输质量息息相关，低档发泡生产设备只要10万元，高档设备高达1600万元，质量差别悬殊。

3.屏蔽效果。

低档设备生产的HDMI线，屏蔽效果只有80~85%，而高档线材屏蔽效率达到95%。

4.线感。

注意线身柔韧度，不宜过轻，但也不宜过硬。

并可细看线材接口处做工，不可出现露铜，露线，水纹线象。

5.磁环。

5米以上线材两端最好带有屏蔽磁环，抗干扰能力更好，尤其是传输1080p等高频信号时，磁环的作用更加明显；4.线材外部有无编织网（又称为蛇皮网）其实不重要，编织网多为尼龙材质，可起到美观、耐磨的作用；所以长距离线的选择要非常谨慎。

线芯材质一定要选择全铜，编织最好是96编以上，并且编织都是铜编而非铝编，屏蔽性更好。

不能仅看线的外部粗细，很多看上去很粗的线，只是外皮PVC厚，实际上都是28号线甚至是30号线，根本不能传输1080P的信号。

10米以上的HDMI线传输1080P信号，要求最好是24号线，至少也要保证26号线。

如果用HDMI线传输20米以上的信号，建议采用HDMI信号放大器（Y-5110），HDIM网络延长器（Y-5115）。

长距离传输，在传输1080i或720P信号时，差别不大，但是传输1080P信号时，对线材的要求很苛刻，如果线的质量不过关，轻则出现屏幕跳跃，大片红斑现象，重则没有信号。

HDMI线—秋叶原Q-6001的性能介绍
秋叶原Q-601是HDMI 1.4版，包括1米、3米、5米、8米4个长度。

主要性能：
1、线缆采用高清晰多媒体界面，主要适用于数字高清及支持独有全新的3D图像的电器设备的连接。

使电视图像更加清晰，主要用于液晶电视、背投电视、投影机、DVD、电脑及功放的视频音频信号传输。

2、采用纯铜24K镀金端子及高纯度4N无氧铜导体精心打造，有效降低接触阻抗和最大限度地减少信号衰减，耐磨、耐酸碱、使用寿命长，还比较环保。

3、导体采用SP镀锡铜数位信号对绞线，外层用高度镀锡铜编织，更增加产品的屏蔽性能，使其在复杂的电磁干扰下正常传输，并且线身柔软、弯曲性好。

4、支持TV刷新率高达120Hz；传输速度高达10.2Gbps；全面支持超高清视频4096×2160p(1080p的4倍多)。

5、支持以太网功能及高速双向通讯，支持该功能设备通过百兆以太网发送和接收数据。

6、支持即插即用热插拔，使用方便；
7、秋叶原产品内绝缘层采用优质进口的PVC材料，阻燃点高于国家标准，离开货源马上熄灭，不会因为短路或者是温度过高导致火灾。
