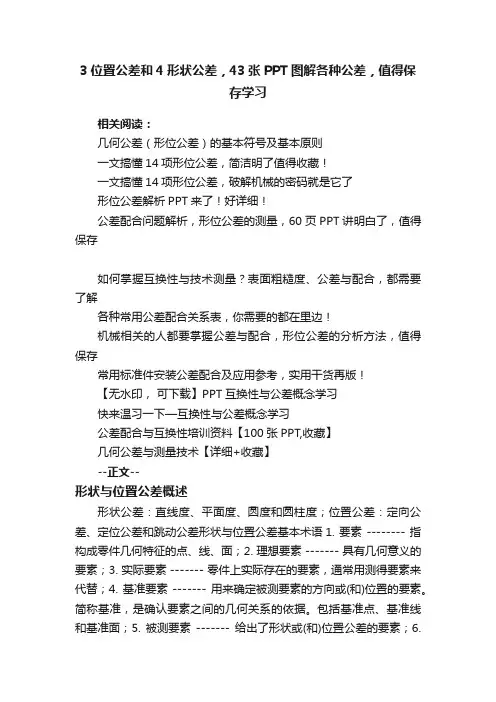

3位置公差和4形状公差，43张PPT图解各种公差，值得保存学习相关阅读：几何公差（形位公差）的基本符号及基本原则一文搞懂14项形位公差，简洁明了值得收藏！一文搞懂14项形位公差，破解机械的密码就是它了形位公差解析PPT来了！好详细！公差配合问题解析，形位公差的测量，60页PPT讲明白了，值得保存如何掌握互换性与技术测量？表面粗糙度、公差与配合，都需要了解各种常用公差配合关系表，你需要的都在里边！机械相关的人都要掌握公差与配合，形位公差的分析方法，值得保存常用标准件安装公差配合及应用参考，实用干货再版！【无水印，可下载】PPT互换性与公差概念学习快来温习一下—互换性与公差概念学习公差配合与互换性培训资料【100张PPT,收藏】几何公差与测量技术【详细+收藏】--正文--形状与位置公差概述形状公差：直线度、平面度、圆度和圆柱度；位置公差：定向公差、定位公差和跳动公差形状与位置公差基本术语1. 要素 -------- 指构成零件几何特征的点、线、面；2. 理想要素 ------- 具有几何意义的要素；3. 实际要素 ------- 零件上实际存在的要素，通常用测得要素来代替；4. 基准要素 ------- 用来确定被测要素的方向或(和)位置的要素。
简称基准，是确认要素之间的几何关系的依据。
包括基准点、基准线和基准面；5. 被测要素------- 给出了形状或(和)位置公差的要素；6.中心要素------- 与要素有对称关系的点、线、面；7. 公差带------- 限制实际形状要素或实际位置要素的变动区域。
是一个给定误差最大值的区域，由大小、形状、方向和位置来决定。
43张PPT图解各种公差—推荐视频—END。
8.5.4形状和位置公差教学内容： 8.5.4形状与位置公差教学目的：掌握形位公差的标注方法。
教学重点：掌握形位公差的标注方法。
教学难点：掌握形位公差的标注方法。
复习：配合的基本概念、术语和定义。
新课：一、形状和位置公差的基本概念零件加工时不但尺寸有误差，几何形状和相对位置也会有误差。
为了满足使用要求，零件的几何形状和相对位置由形状公差和位置公差来保证。
1、形状误差和公差：零件的实际相关要素相对于其理想形状之间的变动量。
2、位置误差和公差：零件的实际相关要素相对于其理想位置之间的变动量。
零件的形位公差对零件的使用性能、互换性都有很大的影响。
所以对于精度较高的零件不但要规定零件的尺寸公差，而且要控制其形位公差。
才能使零件满足使用上的要求。
二、形位公差的项目、符号形位公差共分14项，见下表12三、形位公差带：由公差值确定，用以限制零件几何要素的形状或位置变动的区域。
包括大小、形状、方向和位置几个方面。
四、形状和位置公差的注法 1、公差框格：框格用细实线绘制，分成两格或更多，水平或垂直放置。
如上图。
第一格填写形位公差特征项目的符号，第二格填写形位公差数值和有关符号，第三格以及以后各格填写基准字母。
2、被测要素：用带箭头的指引线，将框格与被测要素相连。
（1）当被测要素是轮廓要素时，指引线的箭头应指向该要素的轮廓线或其延长线上，并与尺寸线错开；如下图的杆身圆柱度公差。
（2）当被测要素为中心要素时，指引线就与对应的尺寸线对齐。
如下图的螺孔轴线对于杆身轴线的同轴度。
3、基准要素的标注（1）当基准要素为轮廓要素时，其基准符号应靠近该要素的轮廓线或延长线，并与尺寸线错开。
（2）当基本要素为中心要素时，基准符号应与该要素的尺寸线对齐。
4、公差数值（1）一般是指被测要素全长上的公差值，当被测要素为某一部分时，应采用粗点划线画出被测量的范围，并注出其范围大小。
（2用分数形式标注。
如左图8.5.5 材料热处理和表面处理（涂、镀）要求热处理及表面处理方法，附表6.1 P384～388, 在技术要求中用文字表达。
形位公差培训内容1．公差框格1.1 用公差框格标注几何公差时，公差要求注写在划分成两格或多格的矩形框格内。
各格自左至右顺序标注以下内容（见图1、图2、图3、图4 和图5）。
—几何特征符号；—公差值，以线性尺寸单位表示的量值。
如果公差带为圆形或圆柱形，公差值前应加注符号“φ”；如果公差带为圆球形，公差值前应加注符号“Sφ”；—如果适用，用一个字母表示单个基准或用几个字母表示基准体系或公共基准（见图2、图3、图4 和图5）。
1.2 当某项公差应用于几个相同要素时，应在在公差框格的上方被测要素的尺寸之前注明要素的个数，并在两者之间加上符号“×”（见图6 和图7 的是示例）。
2．被测要素按下列方式之一用指引线连接被测要素和公差框格。
指引线引自框格的任意一侧，终端带一箭头。
—当公差设计轮廓线或轮廓面时，箭头指向该要素的轮廓线或其延长线（应与尺寸线明显错开，见图10、图11 的示例）；箭头也可指向引出线的水平线，引出线引自被测面（见图12的示例）。
—当公差涉及要素的中心线、中心面或中心点时，公差应位于相应尺寸线的延长线上（见图13、图14 和图15 的示例）。
3.当中心点、中心线、中心面在一个方向上给定公差时：—除非另有说明，位置公差公差带的宽度方向为理论正确尺寸（TED）图框的方向，并按指引线箭头所指互成0°或90°（见图20 的示例）；4．若公差值前面标注符号“φ”，公差带为圆柱形（见下图的示例）或圆形；若公差值前面标注“sφ”，公差带为圆球形。
a 基准轴线5．一个公差框格可以用于具有相同几何特征和公差值的若干个分离要素（见图25 的示例）。
6．若干个分离要素给出单一公差带时，可按图26 在公差框格内公差值的后面加注公共公差带的符号CZ （见图26 的示例）。
7．与被测要素相关的基准用一个大写字母表示。
字母标注在基准方格内，与一个涂黑的或空白的三角形相连以表示基准（见图27 和图28 的示例）；表示基准的字母还应标注在公差框格内。
