形状和位置公差 练习

形状和位置公差一、基本内容：1、形位公差的标注：被测要素、公差框格、指引线（垂直于框格引出，指向公差带宽度方向）、基准（分清轮廓要素和中心要素，字母放正，单一基准和组合基准）2、公差带的特点（四要素）大小、方向、形状、位置3、公差原则基本概念最大、最小实体状态和实效状态：（1）最大和最小实体状态MMC：含有材料量最多的状态。

孔为最小极限尺寸；轴为最大极限尺寸。

LMC：含有材料量最小的状态。

孔为最大极限尺寸；轴为最小极限尺寸。

MMS=Dmin；dmaxLMS=Dmax；dmin（2）最大实体实效状态最大实体实效状态MMVC：是指实际尺寸达到最大实体尺寸且形位误差达到给定形位公差值时的极限状态。

最大实体实效尺寸MMVS：在实效状态时的边界尺寸。

A）单一要素的实效尺寸是最大实体尺寸与形状公差的代数和。

对于孔：最大实体实效尺寸MMVSh=最小极限尺寸—形状公差对于轴：最大实体实效尺寸MMVSs=最大极限尺寸+形状公差B）关联要素的实效尺寸是最大实体尺与位置公差的代数和。

对于孔：最大实体实效尺寸MMVSh=最小极限尺寸—位置公差对于轴：最大实体实效尺寸MMVSs=最大极限尺寸+ 位置公差理想边界理想边界是设计时给定的，具有理想形状的极限边界。

（1）最大实体边界（MMC边界）当理想边界的尺寸等于最大实体尺寸时，该理想边界称为最大实体边界。

（2）最大实体实效边界（MMVC边界）当理想边界尺寸等于实效尺寸时，该理想边界称为实效边界。

包容原则（遵守MMC边界）○E（1）定义：要求被测实际要素的任意一点，都必须在具有理想形状的包容面内，该理想形状的尺寸为最大实体尺寸。

即当被测要素的局部实际尺寸处处加工到最大实体尺寸时，形位误差为零，具有理想形状。

（2）包容原则的特点A、要素的作用尺寸不得超越最大实体尺寸MMS。

B、实际尺寸不得超越最小实体尺寸LMS 。

按包容原则要求，图样上只给出尺寸公差，但这种公差具有双重职能，即综合控制被测要素的实际尺寸变动量和形状误差的职能。

第4章形位公差1．属于形状公差的有AB。

A．圆柱度。

B．平面度。

C．同轴度。

D．圆跳动。

E．平行度。

2．属于位置公差的有ACD。

A．平行度。

B．平面度。

C．端面全跳动。

D．倾斜度。

E．圆度。

3．圆柱度公差可以同时控制AB。

A．圆度。

B．素线直线度。

C．径向全跳动。

D．同轴度。

E．轴线对端面的垂直度。

4．下列论述正确的有ABC。

A．给定方向上的线位置度公差值前应加注符号“Φ”。

B．空间中，点位置度公差值前应加注符号“SΦ”。

C．任意方向上线倾斜度公差值前应加注符号“Φ”。

D．标注斜向圆跳动时，指引线箭头应与轴线垂直。

E．标注圆锥面的圆度公差时，指引线箭头应指向圆锥轮廓面的垂直方向。

5．对于径向全跳动公差，下列论述正确的有BC。

A．属于形状公差。

B．属于位置公差。

C．属于跳动公差。

D．与同轴度公差带形状相同。

E．当径向全跳动误差不超差时，圆柱度误差肯定也不超差。

6．形位公差带形状是半径差为公差值t的两圆柱面之间的区域有BD。

A．同轴度。

B．径向全跳动。

C．任意方向直线度。

D．圆柱度。

E．任意方向垂直度。

7．形位公差带形状是直径为公差值t的圆柱面内区域的有CDE。

A．径向全跳动。

B．端面全跳动。

C．同轴度。

D．任意方向线位置度。

E．任意方向线对线的平行度。

8．形位公差带形状是距离为公差值t的两平行平面内区域的有ACE。

A．平面度。

B．任意方向的线的直线度。

C．给定一个方向的线的倾斜度。

D．任意方向的线的位置度。

E．面对面的平行度。

9．对于端面全跳动公差，下列论述正确的有BCE。

A．属于形状公差。

B．属于位置公差。

C．属于跳动公差。

D．与平行度控制效果相同。

E．与端面对轴线的垂直度公差带形状相同。

10．下列公差带形状相同的有BD。

A．轴线对轴线的平行度与面对面的平行度。

B．径向圆跳动与圆度。

C．同轴度与径向全跳动。

D．轴线对面的垂直度与轴线对面的倾斜度。

E．轴线的直线度与导轨的直线度11．某轴Φ10 0mm○E则ADE。

测量公差练习题测量公差练习题在工程领域中，测量公差是一项非常重要的技术，它用于确定制造零件的尺寸和形状是否符合设计要求。

测量公差的准确性直接影响到工程产品的质量和性能。

为了提高测量公差的理解和应用能力，下面我将给大家提供一些测量公差的练习题。

练习题一：尺寸公差1. 一个零件的设计尺寸为50mm，公差为±0.1mm。

请问这个零件的允许上限和下限是多少？2. 一个圆柱体的直径为20mm，公差为±0.05mm。

请问这个圆柱体的允许上限和下限是多少？3. 一个平面的长度为100mm，公差为±0.2mm。

请问这个平面的允许上限和下限是多少？练习题二：位置公差1. 一个零件上有两个孔，孔的中心距离为100mm，公差为±0.1mm。

请问这两个孔的允许位置偏差是多少？2. 一个圆柱体上有一个凸台，凸台的高度为10mm，公差为±0.05mm。

请问凸台的允许位置偏差是多少？3. 一个平面上有两个孔，孔的中心距离为50mm，公差为±0.2mm。

请问这两个孔的允许位置偏差是多少？练习题三：形状公差1. 一个零件的直径为50mm，公差为±0.1mm。

请问这个零件的允许圆度偏差是多少？2. 一个圆柱体的长度为100mm，公差为±0.05mm。

请问这个圆柱体的允许直线度偏差是多少？3. 一个平面的宽度为20mm，公差为±0.2mm。

请问这个平面的允许平面度偏差是多少？以上是一些基础的测量公差练习题，通过这些练习题的实践，可以帮助我们更好地理解和掌握测量公差的概念和应用。

在实际工作中，我们需要根据设计要求和产品特性选择合适的公差范围，以确保产品的质量和性能达到预期。

测量公差的准确性对于工程产品的性能和可靠性至关重要。

因此，在进行测量公差时，我们需要使用高精度的测量工具和设备，并严格按照国家标准和行业规范进行测量操作。

同时，我们还需要不断学习和更新测量技术，以适应不断发展的工程领域。

第4章形状和位置公差的检测习题参考答案1、在图4-1所示销轴的三种形位公差标注中，它们的公差带有何不同？图4-1 销轴答：a）公差带是距离为0.02mm的两平行平面之间的区域；b）公差带是直径为0.02mm的圆柱面内的区域；c）公差带是距离为0.02mm且平行于基准A的平行平面之间的区域。

2、图4-2所示零件标注的位置公差不同，它们所要控制的位置误差区别何在？图4-2 零件图答：a）为垂直度公差，公差带与基准轴线相垂直。

它的公差带相对于基准有确定的方向，并且公差带的位置可以浮动。

它的公差带具有综合控制被测要素的方向和形状的职能。

b）为圆跳动公差，控制与基准同轴的任一半径位置的圆柱面上的位置误差。

c）为全跳动公差，控制与基准同轴的所有半径位置的圆柱面上的位置误差；跳动公差带相对于基准轴线有确定的位置，它可以综合控制被测要素的位置、方向和形状的。

3、图4-3所示的两种零件，标注敢不同的位置公差，它们的要求有何不同？答：a）要求斜端面对φ基准轴线成60°的理想方向，又要求斜端面中点在φ轴方向距离B面有公差要求。

b）要求斜端面对φ基准轴线成60°的理想方向，则公差带是距离为公差值0.05mm，且与基准轴线成60°角的两平行平面之间的区域。

图4-3 零件图4、在底边的边角上有一孔，要求位置度公差为φ0.1mm，图4-4所示的三种标注方法，哪种标注方法正确？为什么另一些标注方法不正确？图4-4 零件图答：a）尺寸无公差而且也不是理论正确尺寸，无基准；b）基准符号标注位置不对；c）正确。

5、图4-5所示零件的技术要求是：⑴ 2×φd轴线对其公共轴线的同轴度公差为φ0.02mm；⑵φD轴线对2×φd公共轴线的垂直度公差为100：0.02；⑶φD轴线对2×φd公共轴线的偏离量不大于±10μm。

试用形位公差代号标出这些要求。

图4-5 零件图解：参考答案如图所示：图4-5 零件图参考答案6、图4-6所示零件的技术要求是：⑴法兰盘端面A对φ18H8孔的轴线的垂直度公差为0.015mm；⑵φ35圆周上均匀分布的4×φ8H8孔，要求以φ18H8孔的轴线和法兰盘端面A为基准以互换装配，位置度公差为φ0.05mm；⑶ 4×φ8H8四孔组中，有一个孔的轴线与φ4H8孔的轴线应在同一平面内，它的偏离量不大于±10μm。

形位公差标注练习题在机械工程领域中，形位公差是一种重要的标注方式，用于规定零件的形状和位置要求。

形位公差要求零件的几何特征在特定的范围内，以确保零件能够正常工作。

本文将提供一些形位公差标注练习题，以帮助读者更好地理解和掌握这一概念。

1. 零件图纸如下图所示，请根据图纸上的标注要求，确定以下特征的形位公差：a) 两个孔的中心线间距离符号和公差；b) 孔的直径符号和公差；c) 斜线与基准面的垂直度符号和公差；d) 斜线的长度符号和公差。

答案分析：a) 中心线间距离的形位公差可以使用符号"A"来表示，公差为0.1mm；b) 孔的直径的形位公差可以使用符号"B"来表示，公差为±0.05mm；c) 斜线与基准面的垂直度的形位公差可以使用符号"C"来表示，公差为0.1mm；d) 斜线的长度的形位公差可以使用符号"D"来表示，公差为±0.2mm。

2. 零件图纸如下图所示，请根据图纸上的标注要求，确定以下特征的形位公差：a) 孔的中心线和基准面直线的距离符号和公差；b) 孔的直径符号和公差；c) 孔的轴线与基准面的平行度符号和公差。

答案分析：a) 孔的中心线和基准面直线的距离的形位公差可以使用符号"E"来表示，公差为±0.1mm；b) 孔的直径的形位公差可以使用符号"B"来表示，公差为±0.05mm；c) 孔的轴线与基准面的平行度的形位公差可以使用符号"F"来表示，公差为0.2mm。

3. 零件图纸如下图所示，请根据图纸上的标注要求，确定以下特征的形位公差：a) 两个孔中心线的位置和基准直线的距离符号和公差；b) 孔的直径符号和公差；c) 孔中心线和基准直线的夹角符号和公差。

答案分析：a) 两个孔中心线的位置和基准直线的距离的形位公差可以使用符号"G"来表示，公差为±0.1mm；b) 孔的直径的形位公差可以使用符号"B"来表示，公差为±0.05mm；c) 孔中心线和基准直线的夹角的形位公差可以使用符号"H"来表示，公差为±0.5°。

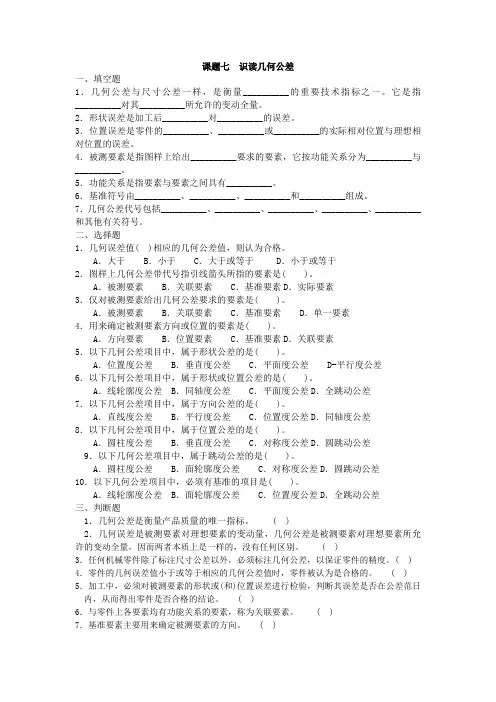

课题七识读几何公差一、填空题1．几何公差与尺寸公差一样，是衡量__________的重要技术指标之一。

它是指__________对其__________所允许的变动全量。

2．形状误差是加工后__________对__________的误差。

3．位置误差是零件的__________、__________或__________的实际相对位置与理想相对位置的误差。

4．被测要素是指图样上给出__________要求的要素，它按功能关系分为__________与__________。

5．功能关系是指要素与要素之间具有__________。

6．基准符号由__________、__________、__________和__________组成。

7．几何公差代号包括__________、__________、__________、__________、__________和其他有关符号。

二、选择题1．几何误差值( )相应的几何公差值，则认为合格。

A．大于 B．小于 C．大于或等于 D．小于或等于2．图样上几何公差带代号指引线箭头所指的要素是( )。

A．被测要素 B．关联要素 C．基准要素D．实际要素3．仅对被测要素给出几何公差要求的要素是( )。

A．被测要素 B．关联要素 C．基准要素 D．单一要素4．用来确定被测要素方向或位置的要素是( )。

A．方向要素 B．位置要素 C．基准要素D．关联要素5．以下几何公差项目中，属于形状公差的是( )。

A．位置度公差 B．垂直度公差 C．平面度公差 D-平行度公差6．以下几何公差项目中，属于形状或位置公差的是( )。

A．线轮廓度公差 B．同轴度公差 C．平面度公差D．全跳动公差7．以下几何公差项目中，属于方向公差的是( )。

A．直线度公差 B．平行度公差 C．位置度公差D．同轴度公差8．以下几何公差项目中，属于位置公差的是( )。

A．圆柱度公差 B．垂直度公差 C．对称度公差D．圆跳动公差9．以下几何公差项目中，属于跳动公差的是( )。

第四章形状和位置公差与检测一、判断题1.采用包容要求时，基孔制配合中轴的上偏差数值即为该配合的最小间隙或最大过盈。

（对）2.用螺栓或螺钉连接的圆盘零件上圆周布置的通孔的位置度公差一般采用最大实体要求。

（对）3.某平面对基准平面的平行度误差为0. 05mm，那么这平面的平面度误差一定不大于0.05mm。

（对）4.某圆柱面的圆柱度公差为0.03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。

（错）5.采用包容要求时，基轴制配合中孔的上偏差数值即为该配合的最小间隙或最大过盈。

（错）6.圆度是形状公差，没有基准要素。

（对）7.被测要素为轴线时，形位公差符号的箭头可以直接指向该轴线。

（对）8.零件的尺寸精度与形位精度要求相差较大时，应采用独立原则。

（对）9.滚筒类零件的尺寸精度要求很低，形状精度要求较高，所以设计时应采用独立原则。

（对）10.一般来说，需要严格保证配合性质时，应采用包容要求。

（对）11.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（对）12.线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（对）13.零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0.02mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0.02 mm，就能满足同轴度要求。

（错）14.若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（错）15.基准符号指向基准要素时，无论基准符号在图面上的方向如何，其小圆圈中的字母都应水平书写。

（对）16.被测要素采用最大实体要求的零形位公差时，被测要素必须遵守最大实体边界。

（对）17.最小条件是指被测要素对基准要素的最大变动量为最小。

（错）18.按包容要求给出单一要素孔、轴的尺寸公差后，若要进一步给出形状公差值，则形状公差值必须小于给定的尺寸公差值。

（对）19.某实际要素存在形状误差，则一定存在位置误差。

第四章形状与位置公差一.判断题（正确的打√，错误的打×）1. 形位公差的研究对象是零件的几何要素。

（ y ）2. 基准要素是用来确定被测要素方向和位置的要素。

（ y ）3. 基准要素为中心要素时，基准符号应该与该要素的轮廓要素尺寸线错开。

（ n ）4. 一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（n ）5. 端面全跳动公差和端面对轴线垂直度公差的作用完全一致。

（y ）6. 径向全跳动公差可以综合控制圆柱度和同轴度误差。

（ y ）7. 最大实体状态就是尺寸最大时的状态。

（ n ）.8. 独立原则是指零件无形位误差。

（ n）9. 最大实体要求之下关联要素的形位公差不能为零。

（ n ）10. 建立基准的基本原则是基准应符合最小条件。

（n ）11. 理想要素与实际要素相接触即可符合最小条件。

（n ）12. 某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．0 5mm。

( y )13. 某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（n ）14. 对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（n）15. 对称度的被测中心要素和基准中心要素都应视为同一中心要素。

（n）16. 某实际要素存在形状误差，则一定存在位置误差。

（y）17. 图样标注中Φ20+0.021 0mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。

（y ）18. 圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（y ）19. 线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（y）20. 零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

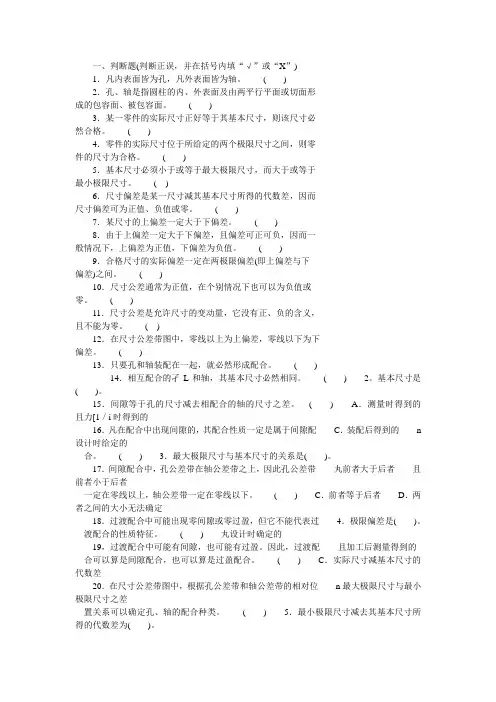

一、判断题(判断正误，并在括号内填“√”或“X”)1．凡内表面皆为孔，凡外表面皆为轴。

( )2．孔、轴是指圆柱的内、外表面及由两平行平面或切面形成的包容面、被包容面。

( )3．某一零件的实际尺寸正好等于其基本尺寸，则该尺寸必然合格。

( )4．零件的实际尺寸位于所给定的两个极限尺寸之间，则零件的尺寸为合格。

( )5．基本尺寸必须小于或等于最大极限尺寸，而大于或等于最小极限尺寸。

( )6．尺寸偏差是某一尺寸减其基本尺寸所得的代数差，因而尺寸偏差可为正值、负值或零。

( )7．某尺寸的上偏差一定大于下偏差。

( )8．由于上偏差一定大于下偏差，且偏差可正可负，因而一般情况下，上偏差为正值，下偏差为负值。

( )9．合格尺寸的实际偏差一定在两极限偏差(即上偏差与下偏差)之间。

( )10．尺寸公差通常为正值，在个别情况下也可以为负值或零。

( )11．尺寸公差是允许尺寸的变动量，它没有正、负的含义，且不能为零。

( )12．在尺寸公差带图中，零线以上为上偏差，零线以下为下偏差。

( )13．只要孔和轴装配在一起，就必然形成配合。

( )14．相互配合的孑L和轴，其基本尺寸必然相同。

( ) 2。

基本尺寸是( )。

15．间隙等于孔的尺寸减去相配合的轴的尺寸之差。

( ) A．测量时得到的且力[1／i时得到的16．凡在配合中出现间隙的，其配合性质一定是属于间隙配C．装配后得到的n 设计时给定的合。

( ) 3．最大极限尺寸与基本尺寸的关系是( )。

17．间隙配合中，孔公差带在轴公差带之上，因此孔公差带丸前者大于后者且前者小于后者一定在零线以上，轴公差带一定在零线以下。

( ) C．前者等于后者D．两者之间的大小无法确定18．过渡配合中可能出现零间隙或零过盈，但它不能代表过4．极限偏差是( )。

渡配合的性质特征。

( ) 丸设计时确定的19，过渡配合中可能有间隙，也可能有过盈。

因此，过渡配且加工后测量得到的合可以算是间隙配合，也可以算是过盈配合。

第4章形位公差1．属于形状公差的有AB。

A．圆柱度。

B．平面度。

C．同轴度。

D．圆跳动。

E．平行度。

2．属于位置公差的有ACD。

A．平行度。

B．平面度。

C．端面全跳动。

D．倾斜度。

E．圆度。

3．圆柱度公差可以同时控制AB。

A．圆度。

B．素线直线度。

C．径向全跳动。

D．同轴度。

E．轴线对端面的垂直度。

4．下列论述正确的有ABC。

A．给定方向上的线位置度公差值前应加注符号“Φ”。

B．空间中，点位置度公差值前应加注符号“SΦ”。

C．任意方向上线倾斜度公差值前应加注符号“Φ”。

D．标注斜向圆跳动时，指引线箭头应与轴线垂直。

E．标注圆锥面的圆度公差时，指引线箭头应指向圆锥轮廓面的垂直方向。

5．对于径向全跳动公差，下列论述正确的有BC。

A．属于形状公差。

B．属于位置公差。

C．属于跳动公差。

D．与同轴度公差带形状相同。

E．当径向全跳动误差不超差时，圆柱度误差肯定也不超差。

6．形位公差带形状是半径差为公差值t的两圆柱面之间的区域有BD。

A．同轴度。

B．径向全跳动。

C．任意方向直线度。

D．圆柱度。

E．任意方向垂直度。

7．形位公差带形状是直径为公差值t的圆柱面内区域的有CDE。

A．径向全跳动。

B．端面全跳动。

C．同轴度。

D．任意方向线位置度。

E．任意方向线对线的平行度。

8．形位公差带形状是距离为公差值t的两平行平面内区域的有ACE。

A．平面度。

B．任意方向的线的直线度。

C．给定一个方向的线的倾斜度。

D．任意方向的线的位置度。

E．面对面的平行度。

9．对于端面全跳动公差，下列论述正确的有BCE。

A．属于形状公差。

B．属于位置公差。

C．属于跳动公差。

D．与平行度控制效果相同。

E．与端面对轴线的垂直度公差带形状相同。

10．下列公差带形状相同的有BD。

A．轴线对轴线的平行度与面对面的平行度。

B．径向圆跳动与圆度。

C．同轴度与径向全跳动。

D．轴线对面的垂直度与轴线对面的倾斜度。

E．轴线的直线度与导轨的直线度○E11．某轴Φ10 0 -0.015 mm则ADE。

形状和位置公差一、判断题（正确的打√，错误的打×）1、形位公差的研究对象是零件的几何要素。

（）2、基准要素是用来确定被测要素方向和位置的要素。

（）3、相对其他要素有功能要求而给出位置公差的要素称为单一要素。

（）4、基准要素为中心要素时，基准符号应该与要素的轮廓要素尺寸线错开。

（）5、某一实际圆柱面的实测径向圆跳动为f，则它的圆度误差一定不会超过f。

（）6、某一实际平面对基准平面的平行度误差为m，则该平面的平面度误差一定不大于m。

（）7、径向圆跳动公差带与圆度公差带的区别是两者的形状方面不同。

（）8、一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（）9、某零件的对称度公差要求是0.05㎜，若测得实际对称面与理想中心面的差值为0.03㎜，则该项指标合格。

（）10、位置公差是解决关联实际要素的方向、位置对基准要素所允许的变动量问题。

（）11、端面全跳动公差和端面对轴线垂直度公差的作用完全一致。

（）12、形状公差包括平面度公差、圆度公差和垂直度公差。

（）13、径向全跳动公差可以综合控制圆柱度和同轴度误差。

（）14、任何实际要素都同时存在有形位误差和尺寸误差。

（）15、最大实体状态就是尺寸最大时的状态。

（）16、实际要素处于最大极限尺寸且相应的中心要素的形位误差达到最大允许值时的状态称为实效状态。

（）17、独立原则是指零件无形位误差。

（）18、包容要求是要求实际要素处处不超越最小实体边界的一种公差原则。

（）19、最大实体要求之下关联要素的形位公差不能为零。

（）20、定向、定位最小区域的形状和各自的公差带形状一致，其宽度或直径由被测实际要素本身确定。

（）二、多项选择题1、定位公差包括有。

A、同轴度B、平行度C、对称度D、位置度2、定向公差包括有。

A、平行度B、平面度C、垂直度D、倾斜度3、形位公差所描述的区域所具有的特征是。

A、大小B、方向C、形状D、位置4、有关标注正确的论述有。

汽车机械制图单元练习题题库练习题及答案（第四单元）单元测试题 4.1一、填空题1．基本视图一共有个，它们的名称分别是。

2.基本视图的“三等关系”为：。

3.表达形体外部形状的方法，除基本视图外，还有、、、四种视图。

4.按剖切范围的大小来分，剖视图可分为、、三种。

5.剖视图的剖切方法可分为、、。

6.剖视图的标注包括三部分内容：、、。

7.省略一切标注的剖视图，说明它的剖切平面通过机件的。

8.断面图用来表达零件的形状，剖面可分为和两种。

9.移出断面和重合断面的主要区别是：移出断面图画在，轮廓线用绘制；重合断面图画在。

10.机件中一般采用图表达机件的断面形状二、选择题1.一张完整的零件图应包括：一组图形、完整的尺寸、技术要求和（）。

A.明细栏B.标题栏C.零件序号D.总体尺寸2.一张完整的零件图应包括：一组图形、完整的尺寸、（）和标题栏。

A.明细栏B.总体尺寸C.零件序号D.技术要求3.基本视图配置中，俯视图在主视图的（）方。

A.上B.左C.后D.下4.基本视图配置中，右视图在主视图的（）方。

A.上B.左C.后D.下5.六个基本视图仍然保持“长对正、高平齐、（）”的“三等”投影关系。

A.宽相等B.左右等高C.前后一致D.上下对齐三、绘图题1.根据组合体两视图，补画第三视图单元测试题 1（答案）一、填空题1.基本视图一共有 6 个，它们的名称分别是主视图、俯视图、左视图、仰视图、右视图、后视图2、基本视图的“三等关系”为：长对正，高平齐，宽相等。

3.表达形体外部形状的方法，除基本视图外，还有向视图、局部视图、斜视图、剖视图四种视图。

4、按剖切范围的大小来分，剖视图可分为全剖视、半剖视、局部剖视三种。

5、剖视图的剖切方法可分为单一剖、阶梯剖、旋转。

6.剖视图的标注包括三部分内容：字母、箭头、剖切线。

7.省略一切标注的剖视图，说明它的剖切平面通过机件的对称平面。

8.断面图用来表达零件的某部分的断面形状，剖面可分为移出断面和重合断面两种。

形位公差一、判断题(本大题共70小题，总计70分)1.圆跳动公差分为4种，划分的依据是被测要素的几何特征和检测方向。

（）2.平面的几何特征要比直线复杂，因而平面度公差的公差带形状要比直线度公差的公差带形状复杂。

（）3.径向全跳动公差带与圆柱度公差带形状是相同的，所以两者控制误差的效果也是等效的，可以用圆柱度公差代替径向全跳动公差。

（）4.同一零件，工作表面的粗糙度值应比非工作表面小。

（）5.径向全跳动的公差带形状和圆柱度的公差带形状相同，因而可以用径向全跳动公差控制圆柱度误差。

（）6.在平行度公差中，线对线的平行度公差几何要素特征最为简单，但其公差带形状却最复杂。

（）7.中心要素不能为人们直接感觉到，因而中心要素只能作为基准要素，而不能作为被测要素。

（）8.线对面、面对线和面对面公差带形状相同，均为两平行平面。

（）9.标注形状公差时，当指引线的箭头与尺寸线的箭头重叠时，尺寸线的箭头可以省略。

（）10.在机械制造中，零件的形状和位置误差是不可避免的。

（）11.由加工形成的在零件上实际存在的要素即为被测要素。

（）12.判断线轮廓度和面轮廓度是属于形状公差还是属于位置公差的主要依据，是看图样上是否标注出基准，标注出基准的属于位置公差，未标注的属于形状公差。

（）13.形状误差包含在位置误差之中。

（）14.点的位置度公差带是直径为公差值t的圆内的区域。

（）15.圆跳动和全跳动的划分是按被测要素的大小而定的，当被测要素面积较大时为全跳动；反之为圆跳动。

（）16.代号中某高度参数只注写一个数值时，此数值表示高度参数的上限值。

（）17.判断线轮廓度和面轮廓度是属形状还是位置公差的主要依据是看图样上是否标注出基准，标注出基准的属位置公差，未标注的属形状公差。

（）18.形状误差数值的大小用最小包容区域的宽度或直径表示。

（）19.只要同一要素有一个以上的公差特征项目要求时，就可将一个公差框格放在另一个公差框格的下面，用同一个指引线指向被测要素。

大学机械制图复习题资料练习题及答案为（易错题解析）-一、填空题（每空1分）第十章零件图练习题1. 允许尺寸变动的两个极限值称为极限尺寸。

2. 形状和位置公差简称为形位公差3. 主视图的投影方向应该能够反映零件的主要形状特征。

尺寸4. 配合有基孔制和基轴制两种基准制。

配合分成间隙配合、过渡配合和间隙配合三类。

5. 公差带是由标准公差和基本偏差两个要素组成。

基本偏差确定公差带位置，标准公差确定公差带大小。

6. 极限与配合在零件图上的标注，其中一种形式是在孔或轴的基本尺寸后面注出基本偏差代号和公差等级，这种形式用于大批量生产的零件图上。

第二种形式是在孔或轴的基本尺寸后面，注出偏差值，这种形式用于小批量或单件生产的零件图上。

第三种是在孔或轴的基本尺寸后面，既注出基本偏差代号和公差等级，又同时注出上、下偏差数值，这种形式用于产品转产较频繁的零件图上。

7. 形位公差的框格用细实线绘制，分成两格或多格。

8. 按作用不同，可将基准分为设计基准和工艺基准。

9. 基孔制的孔（基准孔）的基本偏差代号用 H 符号表示，其基本偏差值为下偏差0。

基轴制的轴（基准轴）的基本偏差代号用 h 符号表示，其基本偏差值为上偏差0。

10. 基本偏差是决定公差带相对零线位置的上偏差或下偏差。

11. 外螺纹的规定画法是：大径用粗实线表示；小径用细实线表示；终止线用粗实线表示。

12. 当被连接零件之一较厚，不允许被钻成通孔时，可采用螺柱连接。

13. 剖切平面通过轴和键的轴线或对称面，轴和键均按不剖形式画出，键的顶面和轮毂键槽的底面有间隙，应画两条线。

14. Tr40×14(P7)LH-8e-L的含义梯形螺纹，公称直径40，双线螺纹，螺距14mm，导程7mm，左旋，公差带代号8e，外螺纹，长旋合长度15. 模数大，齿距大，齿厚、齿高也随之增大，因而齿轮的承载能力增大。

16. 螺纹的旋向有左旋和右旋两种，工程上常用右旋螺纹。

17. 单个圆柱齿轮的剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按不剖绘制，齿根线画成粗实线。

一、判断题1、互换性原则在任何情况下都适用。

（）答案：错2、基本偏差a～h与基准孔构成间隙配合，其中h配合最松。

（）答案：错3、基本偏差决定公差带相对基本尺寸的位置。

（）答案：对4、同一字母的孔的基本偏差与轴的基本偏差相对于零线是完全对称的（）。

答案：错5、最大实体尺寸是指孔的最大极限尺寸。

（）答案：错6、圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）答案：对7、可逆要求应用于最大实体要求时，当其形位误差小于给定的形位公差，允许实际尺寸超出最大实体尺寸。

（）答案：对8、当包容要求用于单一要素时，被测要素必须遵守最大实体边界。

答案：对9、精密仪器中的齿轮对传递运动的准确性要求很高，而对传动的平稳性要求很低。

（）答案：错10、尺寸链封闭环公差值确定后，组成环越多，每一环分配的公差值就越大。

（）答案：错1、装配精度高的配合，若为过渡配合，其孔的公差值应减小；若为间隙配合，其轴的公差值应增大。

（）答案：错2、国家标准规定，孔只是指圆柱形的内表面。

（）答案：错3、国家标准规定，配合设计优先选用基轴制。

（）答案：错4、下列论述正确的有A、给定方向上的线位置度公差值前应加注符号“Φ”。

B、空间中，点位置度公差值前应加注符号“球Φ”。

C、任意方向上线倾斜度公差值前应加注符号“Φ”。

D、标注斜向圆跳动时，指引线箭头应与轴线垂直。

E、标注圆锥面的圆度公差时，指引线箭头应指向圆锥轮廓面的垂直方向。

答案：B5、零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0.02mm。

这表明只要Φd 实际轴线上各点分别相对于ΦD基准轴线的距离不超过0.02 mm，就能满足同轴度要求。

（）答案：错6、齿轮传动的振动和噪声是由于齿轮传递运动的不准确性引起的。

（）答案：错7、齿轮的一齿切向综合公差是评定齿轮传动平稳性的项目。

（）答案：对8、尺寸链是指在机器装配或零件加过程中，由相互连接的尺寸形成封闭的尺寸组。
