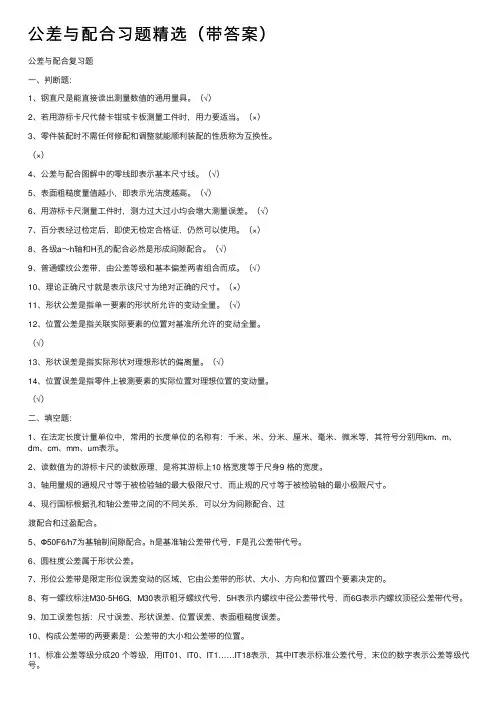

公差与配合复习题
一、判断题：
1、钢直尺是能直接读出测量数值的通用量具。
（√）
2、若用游标卡尺代替卡钳或卡板测量工件时，用力要适当。
（×）
3、零件装配时不需任何修配和调整就能顺利装配的性质称为互换性。
（×）
4、公差与配合图解中的零线即表示基本尺寸线。
（√）
5、表面粗糙度量值越小，即表示光洁度越高。
（√）
6、用游标卡尺测量工件时，测力过大过小均会增大测量误差。
（√）
7、百分表经过检定后，即使无检定合格证，仍然可以使用。
（×）
8、各级a～h轴和H孔的配合必然是形成间隙配合。
（√）
9、普通螺纹公差带，由公差等级和基本偏差两者组合而成。
（√）
10、理论正确尺寸就是表示该尺寸为绝对正确的尺寸。
（×）
11、形状公差是指单一要素的形状所允许的变动全量。
（√）
12、位置公差是指关联实际要素的位置对基准所允许的变动全量。
（√）
13、形状误差是指实际形状对理想形状的偏离量。
（√）
14、位置误差是指零件上被测要素的实际位置对理想位置的变动量。
（√）
二、填空题：
1、在法定长度计量单位中，常用的长度单位的名称有：千米、米、分米、厘米、毫米、微米等，其符号分别用km、m、dm、cm、mm、um表示。
2、读数值为的游标卡尺的读数原理，是将其游标上10 格宽度等于尺身9 格的宽度。
3、轴用量规的通规尺寸等于被检验轴的最大极限尺寸，而止规的尺寸等于被检验轴的最小极限尺寸。
4、现行国标根据孔和轴公差带之间的不同关系，可以分为间隙配合、过
渡配合和过盈配合。
5、Φ50F6/h7为基轴制间隙配合。
h是基准轴公差带代号，F是孔公差带代号。
6、圆柱度公差属于形状公差。
7、形位公差带是限定形位误差变动的区域，它由公差带的形状、大小、方向和位置四个要素决定的。
8、有一螺纹标注M30-5H6G，M30表示粗牙螺纹代号，5H表示内螺纹中径公差带代号，而6G表示内螺纹顶径公差带代号。
9、加工误差包括：尺寸误差、形状误差、位置误差、表面粗糙度误差。
10、构成公差带的两要素是：公差带的大小和公差带的位置。
11、标准公差等级分成20 个等级，用IT01、IT0、IT1……IT18表示，其中IT表示标准公差代号，末位的数字表示公差等级代号。
12、基本偏差a～h的轴与H孔形成基孔制的间隙配合；j～n的轴与H 孔主要形成基孔制的过渡配合；p～zc的轴与H孔主要形成基孔制的过盈配合。
13、对于基本尺寸≤500mm的轴孔配合，当标准公差≤IT8时，国家标准推荐孔比轴低一级相配合；但当标准公差＞IT8级或基本尺寸＞500mm的配合，推荐采用同级孔、轴配合。
三、论述题：
1、什么是公差偏差孔轴公差和偏差的代号用什么表示
答：零件加工允许的变动范围就是公差。
某一尺寸减去基本尺寸所得的代数差称偏差。
公差代号IT，孔、轴上偏差分别用ES、es表示，下偏差用EI、ei表示。
2、什么是基孔制GB对基准孔的代号和基本偏差是怎样规定的
答：基本偏差为一定的孔的公差带与不同基本偏差的轴的公差带形成各种配合的一种制度称为基孔制。
GB规定其下偏差为零。
基准孔的代号为H。
3、未注公差是否无公差要求我厂怎样规定的
答：我厂标准化室下发了“关于《一般公差 未注公差的线性尺寸和角度尺寸的公差》、《形状和位置公差 未注公差值》的统一规定的通知”。
规定如下：
技术文件无规定时，线性尺寸中圆孔、孔深按H13，圆轴按h13，其它线性尺寸和角度尺寸按GB/T1804-2000中m 级执行。
未注形位公差按GB/T1184-1996中k 级执行。
两个表面分别由不同类型的工艺（如切削和铸造）加工时，它们之间线性尺寸未注公差应按规定的两个未注公差中的较大值。
4、表面粗糙度的标注应包括哪六项要求是否在任何情况下都应全部标出
答：○
1粗糙度高度参数允许值。
○2加工方法，镀涂或其他表面处理。
○3取样长度。
○
4加工纹理方向符号。
○5加工余量。
○6粗糙度间距参数值或轮廓支承长度率。
一般情况下，图样上只标注表面粗糙度基本符号和高度参数值。
5、指出下列形位公差的标注中有无错误之处把正确的标注出来。
a1、a2——粗糙度高度参数代号及其最大与最小允许
值（ μm ），一般只给出最大值，参数代号Ra
省略； b ——加工要求、镀覆、表面处理或其它 说明等；
c ——取样长度（mm ）；
d ——加工纹理方向符号；
e ——加工余量（mm ）
f ——粗糙度间距参数值（mm ）或轮廓支
承长度率。
a1 a2
e d b c(
f ）
正确
正确
正确
正确
6、什么是公差带、公差带图画图说明配合分成哪几类
答：公差带是在公差带图中，由代表上、下偏差的两条直线所限定的一个区域。
为了直观清楚的表示出公差与配合性质，去除零件实体，只保留基本尺寸线做基准线，将公差值放大画出公差带位置图就称公差带图。
公差代图分为：
7、解释视图中标注的意义
孔、轴中心线
过渡配合
间隙配合
过盈配合利用公差原则理论详细解释φ20 0-0.05 E
的含义？ φ20 0-0.05 E 的含义：φ20圆柱面遵守包容要求，所有圆柱表面必须
在最大实体边界（φ20）之内，其局部实际尺寸在φ19.95～φ20内。
当实际尺寸为φ19.95时其轴线直线度可达0.05，当实际尺寸为φ20时其轴线直线度只能为0。
的含义：
φ15都处于最大实体状态时，φ15轴线对A基准同轴度公差为φ0.1。
φ15应满足以下要求：
1、实际尺寸在φ14.95～φ15内。
2、实际轮廓不超出关联最大实体实效尺寸φ15.1。
当A基准处于最大实体状态、φ15轴处于最小实体状态时同轴度可达φ0.15。
当A基准处于最小实体状态时基准轴线可以浮动，浮动范围达φ0.05。
四、计算题：
1、已知D=d =φ50, D max =, D min =50, d max =, d min =。
求孔轴的极限偏差，配合后的极限间隙或过盈,配合公差并画出公差带及配合公差带图。
解： ES==0.025mm
EI=50-50=0mm
es==
ei==
最大间隙= 最小间隙==0.025mm
配合公差=（）+[（）]=0.05mm
的含义是什么?
延伸公差带标注方式，表示按最小条件求出φ20H7实际理想轴心线，并将其延长40，延长部分和实际轴心线均应在直径为φ0.02且垂直于A基准的圆柱内。
