浅析电厂热工保护系统的常见故障及防控措施目前电厂装机容量不断增加，而电厂热工保护系统也开始向自动化方向发展，随着热工保护系统自动化程度的提高，对电厂机组设备运行的安全性和可靠性有了较大的保障。

但当前发电机组容量在增加的同时，也开始更加复杂化，这就导致热工保护系统的发生误动及拒动的机率也增加，所以需要做好相关的检测工作，保证热工保护系统处于稳定的状况，减少其故障的发生率，从而保证电厂热力设备运行的安全。

标签：电厂；热工保护；故障；原因；防控措施热工保护系统是电厂极为重要的一部分，其属于电厂核心技术，对于机组运行的稳定性起着关键的作用。

但在实际机组运行过程中，由于各种不可预料的故障发生，使得热工保护出现误动和拒动的事件，从而导致机组停机，给电厂带来较大的经济损失，所以提高电厂热工自动化的可靠性和安全性不仅具有现实意义，同时也具有一定的迫切性。

因此需要对热工保护系统做好相关检测工作，对其自身可能发生的故障做好相关的预防措施，使其精密度得以提高，确保电厂热电设备得以安全运行。

一、提高电厂热工保护系统的重要性热工保护作为发电厂至关重要的核心技术之一，在近几年得到快速提升，这在一定程度上为机组的安全稳定运行提供了保障。

随着居民生活水平的提高，用电量的日益上升已经出现电荒现象，也就要求发电机组容量必须提高，这样就带来了很多生产工艺必须革新，机组的可靠性、安全性、经济性如何稳步提升将是一个严峻的考验。

热工保护系统的功能是当现场出现人为不可控因素导致设备即将发生重大设备事故时，紧急联动相关设备，及时采用相关方式对机组或其他设备进行合理保护，降低事故带来的经济损失，保障人身安全。

伴随着系统的开发，也带来了一些问题，如保护误动与保护拒动。

由于机组容量增大，热工参数随之增多，出现错误信号几率增大，保护误动与保护拒动概率也随之增大。

所以，提高热工保护系统的可靠性，减少或消除热工保护误动、拒动具有非常重要的意义。

二、热工保护系统常见故障1、DCS故障由于DCS在运行过程中，其信息处理卡、输电模块、设定值模式和网络通讯等发生故障时，则会导致热工保护系统保护误动的发生。

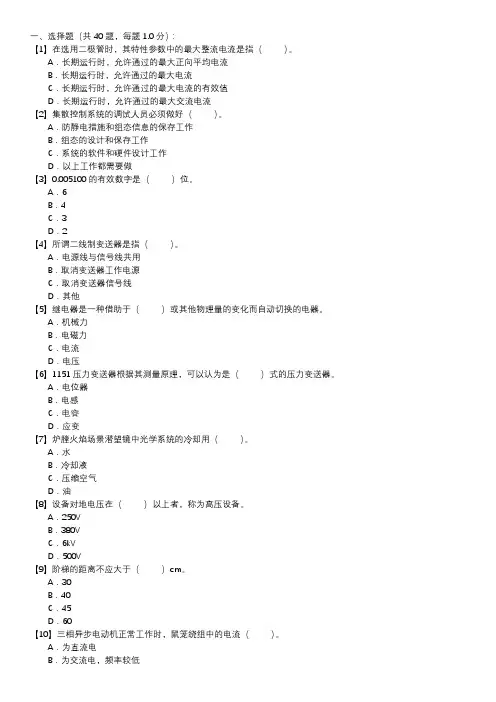

一、选择题（共 40 题，每题 1.0 分）：【1】在选用二极管时，其特性参数中的最大整流电流是指（）。

A．长期运行时，允许通过的最大正向平均电流B．长期运行时，允许通过的最大电流C．长期运行时，允许通过的最大电流的有效值D．长期运行时，允许通过的最大交流电流【2】集散控制系统的调试人员必须做好（）。

A．防静电措施和组态信息的保存工作B．组态的设计和保存工作C．系统的软件和硬件设计工作D．以上工作都需要做【3】0.005100的有效数字是（）位。

A．6B．4C．3D．2【4】所谓二线制变送器是指（）。

A．电源线与信号线共用B．取消变送器工作电源C．取消变送器信号线D．其他【5】继电器是一种借助于（）或其他物理量的变化而自动切换的电器。

A．机械力B．电磁力C．电流D．电压【6】1151压力变送器根据其测量原理，可以认为是（）式的压力变送器。

A．电位器B．电感C．电容D．应变【7】炉膛火焰场景潜望镜中光学系统的冷却用（）。

A．水B．冷却液C．压缩空气D．油【8】设备对地电压在（）以上者，称为高压设备。

A．250VB．380VC．6kVD．500V【9】阶梯的距离不应大于（）cm。

A．30B．40C．45D．60【10】三相异步电动机正常工作时，鼠笼绕组中的电流（）。

A．为直流电B．为交流电，频率较低C．为交流电，频率较高D．为交流电，与三相电源同频率【11】下列装量中，一般不以（）作为控制装量来实现PSSS。

A．单片机B．继电器柜C．PLCD．DCS【12】模拟图显示属于（）完成的功能。

A．CCSB．DASC．FSSSD．SCS【13】智能仪表通常以（）为核心。

A．单片机B．单板机C．计算机D．一位位处理器【14】基本的PLC指令执行的时间通常是（）。

A．ms级B．10μs级C．100μs级D．小于1μs【15】工业电视的信号传输可采用（）。

A．双绞线B．同轴电缆C．护套线D．屏蔽线【16】回热系统中高加疏水采用逐级自流的目的是（）。

23.在电气原理图中，同一个设备在各处的应用应采用不同的名字，但这些名字的取法 有一定规定。
答案：× 24.BMS出现误动，相当多的情况是由现场设备故障引起的。
答案：√ 25.顺序系统调试时，阀门的动作试验和开关时间等得到的指标，应符合《热工仪表及 控制装置检修运行规则》的标准。
答案：√ 26.顺序控制系统静态调试的质量指标应符合《火电工程调整试运质量检验及评定标准 》的要求。
15.协调控制系统根据负荷调节方式的不同，由定压与滑压两种运行方式。 答案：×
16.PLC的电源一般能接受一定的电压波动，当超过范围后，PLC将不能正常工作。 答案：√
17.顺序控制系统所用的继电器主要是电磁继电器，它主要利用电磁原理工作。 答案：√
18.TSI7200系列汽轮机监视系统采用双探头测量轴的相对振动值，正确反应轴振动的实 际情况。
答案：×

4.集成运放电路具有输入阻抗大，放大倍数高的特点。 答案：√
5.一般情况下，三相变压器的变比大小与外加电压的大小有关。 答案：×
6.在放大电路中，若采用电压串联负反馈将会使输入阻抗增加。 答案：√
7.比对是在规定条件下对同类基准或工作量器具之间的量值进行比较。 答案：×
8.几个RC电路中，C上的电压相同，将C上的电荷通过R予以释放，电压下降速度越慢， 其对应的时间常数越大。
答案：√
中级工判断题
27.顺序控制系统动态调试的质量指标应符合《火电厂顺序控制系统在线验收测试规程 》的要求。
答案：√ 28.最常见的汽缸热膨胀检测装置是以差动变压器原理工作的。
答案：√ 29.RMS700系列轴承振动传感器输出信号，是以50Hz为基波的正弦波信号。
答案：√ 30.以8051为核心的智能仪表的工作原理同普通仪表相似，在其内部处理过程中，仍采 用模拟量。

一、选择题（共 25 题，每题 2 分）：【1】信号、保护及程控系统的电缆必须是（）。

A．通信电缆B．铜芯电缆C．铝芯电缆D．光纤电缆【2】在单元机组汽轮机跟随的主控系统中，汽轮机调节器采用（）信号，可使汽轮机调节阀的动作比较平稳。

A．实发功率B．功率指令C．蒸汽压力D．蒸汽流重【3】下列不属于按误差性质分类的是（）。

A．随机误差B．相对误差C．系统误差D．偶然误差【4】对于稳定的系统，衰减率总是（）。

A．大于1B．大于0C．小于1D．小于0【5】发电厂锅炉水冷壁吸收燃料燃烧时发出热量，其主要的传热方式为（）。

A．导热B．对流C．辐射D．不确定【6】下述（）不属于顺序控制系统调试的范围。

A．辅机的启停控制B．顺序控制系统中相应阔门挡板的控制C．顺序控制系统中相应设备的联锁D．热工调节【7】可以用（）法来消除原材料的不直、不平和翘面。

A．延展B．锤击C．拍手D．机械【8】电动给水泵功能组中的辅助油泵在以下（）情况下不需要启动。

A．给水泵启动前B．给水泵停止C．润滑油压低D．给水泵启动后【9】RC串联电路的时间常数为（）。

A．RCB．C/RC．R/CD．1/（RE．【10】双积分式A/D转换器属于（）测量法。

A．间接B．比较C．直接D．计算【11】热工控制回路中所使用的电器开关一般属于（）。

A．低压电器B．高压电器C．交流电器D．直流电器【12】汽包锅炉水位调节系统投入前应进行的实验有（）。

A．汽包水位动态特性试验、给水调节阀特性试验、除氧器水位动态特性试验B．汽包水位动态特性试验、调速给水泵特性试验、除氧器水位动态特性试验C．汽包水位动态特性试验、给水调节阀特性试验、调速给水泵特性试验D．以上试验都需进行【13】DEH中的数字控制器接受汽轮机的转速，发电机的功率、调节级压力三个反馈信号，输出（）。

A．各阀门的位置给定值信号B．阀门开度信号C．油动机控制信号D．各阀门的控制信号【14】设备对地电压在（）以上者，称为高压设备。

第1套1. 在访问外部存储器时，8051的4个并行口起什么作用?答：(1)P0口是复用的低8位地址／数据总线。

(2)P1口可不使用。

(3)P2口作为高8位地址。

WR RD(4)P3口中使用和，分别用于外部存储器读、写选通。

2.电缆敷设完毕后，对电缆固定有哪些具体要求?答：(1)垂直敷设，每个支架固定。

(2)水平敷设，在电缆两端固定。

(3)电缆拐弯处，穿越管两端固定。

(4)进盘前300～400mm处、进接线盒及端子排前150～300mm处要固定。

3.分析图F-2的工作原理。

答：上图利用触点K2对继电器进行旁路控制。

当常闭触点K2断开时，K线圈带电，灯D亮。

当常闭触点K2闭合时，K线圈旁路失电，灯D灭。

F-24．当单元机组发生带有全局性影响的事故时，可采用哪几类保护方式来确保机组的安全?答：可以采用三类保护方式来确保单元机组的安全。

(1)主燃料跳闸保护(即MFT)，当机组发生全局性的危险事故时，该保护动作。

(2)机组快速甩负荷(即FCB)，当单元机组的锅炉运行正常，而机、电方面发生事故时，该保护投入运行。

若FCB不成功，则导致MFT动作。

(3)辅机故障减负荷(即RB)，当单元机组锅炉的主要辅机发生局部重大故障，而汽轮机和发电机正常时，RB投入，使机组减负荷。

5. 可编程序控制器具有哪些特点？答：可编程序控制器具有如下特点：(1)通用性强；（2）功能强；（3）编程简单，易于掌握；（4）可靠性高；（5）维修方便，工作量小；（6）体积小，重量轻、功耗小。

第2套1．说明PLC的基本组成?答：PLC主要包括控制器主机、输入模块和输出模块三部分。

其中控制器主机由CPU、存储器、总线及电源等组成，输入模块主要由模拟量和开关量输入模块组成，输出模块主要由模拟量和开关量输出模块组成。

2. 两台三相变压器并联运行时，必须满足哪些条件?答：两台三相变压器并联运行必须满足以下条件：(1)相序相同；(2)组别相同；(3)变比相等；(4)短路阻抗相等。

职业技能鉴定技能实操考核评分标准模板（弹簧压力表校验）
行业：电力工程工种：热工程控保护考核时限60分钟题分100分得分开始时间
姓名单位申报等级结束时间
试题正文进行弹簧压力表校验
需要说明的问题和要求1、要求单独进行操作
2、在试验室内进行测试过
3、遵守试验室规定，注意安全
4、按照Q/HDDH—2008《东华热电热控检修规程》考核
工具、材料、设备、场地1、压力表校验仪1台
2、被检弹簧压力表
评分总则实际操作要求的总原则：
1，应顺利完成试验，没有发生不安全现象；单项试验中发生一次不安全现象，该项试验成绩扣除30%；2，应正确使用试验仪器设备，不能发生仪器设备损坏现象；发生一次，该单项试验成绩扣除30%；
3，加压过程中应进行呼唱，并征得裁判同意后方可进行加压；每错误一次，该单项试验加扣5分；
评分标准序号项目名称质量要求满分扣分得分1 熟悉规程
熟悉Q/HDDH—2008《东华热电热
控检修规程》检弹簧压力表校验内容
10 不知道1项扣2分
2 周检项目
熟悉周检项目：
1、外观检查；
2、基本误差测定；
3、零点漂移测定；
10 少一项扣2分
3
弹簧压力表校
验前准备
正确选择检定点10 错一点扣2分
4 安装能正确进行弹簧压力表的安装10 不正确扣5分
5 操作步骤能按规程要求进行正确测试50 少做1项扣10分
6 出具检定证书
能记录原始数据，并进行正确的分析
和数据处理，出具的证书合乎要求，
结论正确
10
数据处理错误扣2分，结论错误扣5
分
合计总分100
考评员签字。

PLC介绍
可编程控制器（Programmable Controller）是以微处理器为基 础，综合了计算机技术、自动控 制技术和通信技术等现代科技而 发展起来的一种新型工业自动控 制装置，是将计算机技术应用于 工业控制领域的新产品。
早期的可编程控制器主要用来代 替继电器实现逻辑控制，因此称 为可编程逻辑控制器 （Programmable Logic Controller），简称PLC。 PLC 实质上是一种工业控制计算机, 随着技术发展，现代可编程控制 器的功能已经超过了逻辑控制的 范围。
是实现锅炉、汽轮机及辅助系统参数自动控制的总称。 在系统中，常包含参数自动控制及偏差报警功能，其输 出量为输入量的连续函数。在进口工程文件中也可称闭 环控制系统CCS(CLOSED LOOP CONTROL SYSTEM)。对于要求全自动启停的单元机组，自动控 制系统设计应能实现全程自动调节。现常规亚临界机组 仅能实现给水全程控制。MCS的具体功能要求，在DCS 技术规范书中详细提出。
厂级实时监控系统plant supervisory information system（SIS）
SIS是全厂单元机组DCS及各辅助控制系统的最上层网络， SIS通过与生产级监控层的网络接口采集来自现场实时数 据信息，对全厂的实时过程进行生产过程的信息采集与处 理、性能计算与分析、过程优化控制、状态监测等，为机 组的运行管理提供指导，确保整个电厂生产保持在最佳状 态。同时，该系统通过通讯接口为全厂管理信息系统 (MIS)提供所需的有关实时信息，通过以上两个信息网络， 可有效地提高电厂的现代化管理水平，并增大整个电厂生 产及管理过程的透明度。
FSSS系统提供磨煤机、燃烧器、点火装置的启停和运行 控制（BCS），以及炉膛安全监测和保护（FSS）。 系统 设计应符合美国NFPA85标准的有关规定和锅炉制造厂的 要求。

报告题目：火力发电厂典型热工保护误动的原因分析与改进措施报告内容：从热工保护的冗余设计、配置、保护逻辑、设备因素、人为因素、系统影响等几个方面对火力发电厂典型热工保护误动的原因进行了分析并提出改进措施，为确保发电厂安全经济稳定运行提供了基础。

1.冗余设计、配置不完善1.1 原因分析Dcs系统用于控制器的CPU处理器或用于数据交换的系统网络不是冗余配置，当处理器或网络故障时，由于没有备用导致系统停运，引起事故。

改进措施DCS系统用于控制的CPU处理器、网络设备配置，在新建机组中已经完全是冗余配置，但少部分的老机组没有实现，需要改进。

需要指出的是，即使是双CPU配置机组，很多电厂也出现双CPU同时停运现象，这种情况一般是因为CPU负荷太高、程序代码错误较多，厂家设计原因造成。

所以定期检查CPU负荷，联系设备制造商进行系统升级、打补丁，减少错误代码的生成是一项长期的、必须的工作。

1.2 原因分析DCS系统带保护的输入、输出信号为单通道、单模件或TSI的振动、转速、差胀为单一模件，一旦通道或模件坏掉就会造成保护误动。

改进措施测量和控制设备、通道、模件的故障可能是质量的问题，电子元件寿命到达等原因，是不可预防和预测的。

所以要从根本上保证不误动，就需要将dcs系统所有带保护的设备都设计为三取二的模式，即每个带保护的信号从取压口、取样管路、测量和控制设备、信号处理回路等都应该是三个完全独立，功能相同的配置，然后分别送至三块功能相同的独立模件，在DCS内部进行逻辑上的三取二。

这样的配置，当其中一个信号卡件通道测量回路出现故障时，不会误发保护信号，是一个公认的安全的使用率很高的配置。

1.3 原因分析带保护用的CPU、机架、卡件或设备的电源单一，当这一电源失去时会导致模件或卡件设备停运，失去控制，造成保护误动或设备事故。

用于热工保护的测量或控制设备为单一配置或虽然配置为三取二，但是取样口取样管路用于同一地方，当这一取样口或取样管路泄露时，不管这个管路上有多少个测量设备，如定冷水流量、润滑油压力、凝汽器真空等，都会由于泄露的原因导致保护动作。

热工程控保护初级工（三）1、填空题鹤电一期7＃8＃加热器加置在（）喉部。

正确答案：凝汽器2、单选甲状腺功能亢进施行甲状腺大部切除术后，出现呼吸困难最常见的原因是（）A.双侧喉返神经损伤B.（江南博哥）排痰不畅C.气管塌陷D.甲状腺危象E.血肿压迫或喉头水肿正确答案：E3、填空题FSSS含义是（）（），MCS含义是（），ETS含义是（）。

正确答案：炉膛安全监控系统；管理控制系统；危急遮断系统4、问答题电机内的热敏电阻的作用是什么？正确答案：当线圈内温度超过最高限值时，热敏电阻给出报警信号，并由控制系统中断调节器输出。

5、单选热电阻测温元件一般应插入管道（）。

A、5～10mm；B、越过中心线5～10mm；C、100mm；D、任意长度。

正确答案：B6、单选轴承与孔配合时，利用锤击法，则力要作用在（）上。

A、轴承；B、孔；C、外环；D、内环。

正确答案：C7、问答题锅炉油燃料（OFT）跳闸条件有哪些？正确答案：1）主燃料跳闸；2）手动打OFT按钮；3）燃油压力低保护动作；4）油跳闸阀未打开。

8、单选热电阻测温元件一般应插入管道（）。

A、5～10mm；B、越过中心线5～10mm；C、100mm；D、任意长度。

正确答案：B9、单选0.1738947取5位有效数字，正确的是（）。

A、0.17389；B、0.1739；C、0.1738；D、0.17340。

正确答案：A10、名词解释材料消耗净定额正确答案：直接用于安装和工程安装材料称为材料消耗净定额。

11、单选锅炉的负荷增加时，辐射过热器出口的蒸汽温度（）。

A、增高B、降低C、不变正确答案：B12、填空题LPT表示（）。

正确答案：EH油压试验电磁阀13、单选热工控制回路中所使用的电器开关一般属于（）。

A、低压电器；B、高压电器；C、交流电器；D、直流电器。

正确答案：A14、问答题吹灰控制系统的功能有哪些？正确答案：吹灰器系统的主要功能是防止和清除锅炉水冷壁、过热器、省煤气、空预器管外部结渣和积灰，并能使机组性能提高，从而提高锅炉热效率和锅炉安全运行水平。

热工程控保护现场问题排查摘要：热工程控保护技术水平不断提升，充分保证了电厂设备的安全性与可靠性。

随着电厂的持续增加，复杂的系统很容易导致热工程控保护出现各种现场问题。

因此，做好相关问题的排查，保证系统的稳定性非常重要，这也是电厂设备安全运行的充分必要条件。

本文重点探讨热工程控保护现场问题的排查，以便给相关从业人员提供可行性方案和建设性意见。

关键词：热工程控保护电厂设备电子元件人员素质引言：针对电厂的设备运行，热工程控保护发挥着重要作用，这是电厂的重要技术。

事实上，在设备运行过程中有很多突发情况导致热工程控保护出现问题，甚至造成机组整体的停运，这些我们始料未及的状况给设备带来极大的负面影响的同时也降低了电厂企业的经济效益[1]。

所以提高热工程控保护的技术具有很重要的价值，而且提高其技术水平也势在必行，刻不容缓，这是发电企业核心竞争力的体现。

1.常见的现场问题常见的现场问题，一般有电气设备的老化、电源故障、工作素质和能力等，基于不同的问题也相应采取控制举措，做到具体问题具体分析，下面简单阐述问题的来源，以便具体分析问题的控制。

由于设备老化，会引起设备运行状态的变化，例如阀门误动，若设备在运行时出现问题，就会导致热工程保护系统出现故障。

这是电厂较为常见的问题，属于控制系统范畴的问题。

合理优化热工程控保护自动化的利用，可以带来高效和稳定的保护[2]。

现场也会有由于电源的设置引发系统失误的情况发生，这属于电源故障问题。

相关工作人员在反复试验过程中，有时会对网络进行屏蔽，这也会引起电气机组的整体停工。

热工程控保护在开发、设计、调试、使用的过程都要求相关专业人才的参与。

然而，相关从业人员的责任心以及相关的专业能力是个变量，由于人为的原因，也会带来相关事故的发生，这属于人员问题。

1.常见问题的控制举措热工程控保护的系统中每个参数都是有关联的，也是相互作用的，任何一个参数的变化，都可能会致使所有参数发生改变，进而导致保护系统相关信息传达出现偏差，进而造成热工程控保护系统出现故障。

热工保护管理中存在的问题及提高可靠性的措施摘要：热工保护系统是火电厂不可或缺的组成部分，对提高机组主辅设备的可靠性和安全性起着十分重要的作用。

本文重点介绍了热工保护系统中常见的问题，并提出了提高热工保护可靠性和安全性的对策。

关键词：热工保护可靠性热工保护是指在机组启停和运行过程中，通过对机组及其主要辅助设备的工作状态和运行的热力参数及电网的运行状态的实时在线监测，在主辅设备及系统的热力参数及电网发生异常或故障时，及时发出报警信号，紧急情况下自动启动或切除某些设备或系统，使机组仍然维持原负荷运行或减负运行当发生重大故障而危及机组设备安全时，自动停止机组运行并记录相关信息。

一般来说，一套完整的热工保护系统包括监测装置、报警装置、控制逻辑、保护定值、记录和打印设备、保护在线试验装置等。

一、热工保护管理中存在的问题1.1 dcs与就地装置的接口在工程实践中，大型辅助设备往往配供就地控制装置，实现就地配套设备的就地控制功能，如风机油站控制柜、电机油站控制柜、磨煤机油站控制柜、空预器就地控制柜等。

为实现远方操作及保护，这些控制装置与dcs之间形成大量联系，由于设备厂家设计风格各异且均为定型产品，因此会带来一些风险如某厂风机油站控制柜。

送dcs信号使用了公共线。

而且部分信号采用常闭点，在现场维护作业时，因误碰公共线，导致油泵停止信号误发，引起风机跳闸。

1.2 电缆选型及施工1）电缆敷设不规范，动缆与控缆未严格分层敷设，导致保护信号受动缆电磁干扰，引起信号误发；2）控制电缆屏蔽层接地不良，导致信号误发。

如雷雨大风天气中，某厂二次风量信号从正常值逐渐减小，经查发现该区域部分信号电缆屏蔽层接地不良，雷电造成的瞬间高电压无法快速释放，导致dcs输入通道防浪涌功能启动，引起信号减小；3）信号电缆有转接头。

信号电缆的转接头将引起电缆整体绝缘降低，防潮、防水性能急剧下降，破坏屏蔽层的完整性等问题，导致保护信号误发。

如某厂钢球磨跳闸，经检查发现，由于信号电缆转接处在冲洗时进水，导致信号误发：4）接触油脂的电缆耐油性能不良。

火力发电热工程控保护工中级工理论知识答案卷一、判断题（正确的请在括号内打“√”，错误的请在括号内打“×”，每题2分，共188分）1.>√2.>×3.>×4.>√5.>×6.>√7.>×8.>√9.>√ 10.>×11.>× 12.>√ 13.>× 14.>× 15.>× 16.>√ 17.>× 18.>√ 19.>√20.>× 21.>√ 22.>× 23.>× 24.>√ 25.>√ 26.>× 27.>× 28.>×29.>√ 30.>√ 31.>× 32.>× 33.>× 34.>√ 35.>× 36.>√ 37.>√38.>× 39.>√ 40.>× 41.>√ 42.>× 43.>√ 44.>× 45.>× 46.>√47.>× 48.>× 49.>√ 50.>√ 51.>√ 52.>√ 53.>× 54.>√ 55.>×56.>√ 57.>× 58.>√ 59.>√ 60.>√ 61.>√ 62.>√ 63.>× 64.>×65.>√ 66.>× 67.>× 68.>√ 69.>√ 70.>× 71.>× 72.>√ 73.>√74.>× 75.>× 76.>√ 77.>√ 78.>× 79.>× 80.>× 81.>√ 82.>√83.>√ 84.>√ 85.>√ 86.>× 87.>× 88.>√ 89.>× 90.>√ 91.>×92.>√ 93.>√ 94.>√二、选择题（请将正确答案的代号填入括号内，每题2分，共182分）1.>A2.>C3.>A4.>C5.>A6.>A7.>C8.>A9.>C 10.>B 11.>A 12.>B 13.>A 14.>C 15.>B 16.>A 17.>C 18.>B 19.>A 20.>B 21.>A 22.>B 23.>C 24.>B 25.>A 26.>B 27.>C 28.>A 29.>B 30.>B 31.>C 32.>C 33.>B 34.>A 35.>C 36.>B 37.>A 38.>B 39.>C 40.>A 41.>B 42.>C 43.>C 44.>A 45.>C 46.>A 47.>C 48.>B 49.>C 50.>B 51.>C 52.>A 53.>C 54.>C 55.>B 56.>A 57.>A 58.>B 59.>B 60.>A 61.>B 62.>B 63.>C 64.>B 65.>C 66.>A 67.>B 68.>C 69.>B 70.>A 71.>C 72.>B 73.>C 74.>B 75.>A 76.>C 77.>B 78.>B 79.>A 80.>C 81.>A 82.>B 83.>A 84.>B 85.>C 86.>B 87.>C 88.>A 89.>B 90.>C 91.>B三、填空题（请将正确答案填在横线空白处，每题2分，共196分）1.>交流信号交流信号2.>耗散功率频率范围3.>正向导通反向击穿4.>RC微分 RC积分5.>逻辑“1”逻辑“0”6.>相等相反7.>98066.5 0.96788.>杂质的浓度较高较低9.>互感电磁感应10.>电压平方成正比11.>静态交流12.>充,放电平缓13.>容抗欧姆14.>感抗欧姆15.>相等零点漂移16.>变压器直接耦合17.>欧姆欧姆18.>串联负反馈并联负反馈19.>“1”“0”20.>电压负反馈电流负反馈21.>饱和区截止区22.>“或”门“非”门23.>反向电压反向电流24.>输入回路输出回路25.>发射结集电结26.>几十至几百几百千欧27.>点接触面接触28.>最大值有效值29.>高低30.>隔值电阻31.>切断电源脱离电源32.>感知电流感知电流33.>各串联的元件电压之和电流连序性34.>电场力电功率35.>正电荷负电荷36.>创造从一个物体,转移到其它物体37.>不准感电坠落38.>期限完成延期完成39.>安全措施工作票40.>防护玻璃侧面研磨41.>接地线三线插头42.>任意涂改签发人43.>导电性电气设备44.>危险性心脏45.>电压电位差46.>10 5047.>10000 10000048.>明确规定情节轻重49.>基础安全生产50.>电流安倍51.>大电流小电流52.>灯光音响53.>铜铝54.>测量回路执行回路55.>1 056.>牢固卡涩57.>摄氏热力学58.>再热器凝汽器59.>水能太阳能60.>电阻电压61.>热能机械62.>N/m2帕斯卡63.>交流滤波64.>信号装置热工事故65.>电场吸取66.>测量电路转换装置67.>DS JS68.>预防防止69.>电流强度 R=V/I70.>磁电71.>截止导通72.>相移频率73.>与非74.>接点系统反力系统75.>变压器主要部件76.>接通断开77.>水位高水位低78.>电压电流79.>开路短路80.>并联串联81.>两点之间电位差82.>控制规定83.>电磁力规定84.>短路过流85.>正比反比86.>预告信号事故信号87.>完整无损良好88.>清洁接触良好89.>串联并联90.>两套 11mm91.>显示仪表磨损92.>必须联锁93.>位置发讯器电限位开关94.>24V +15V95.>重要保护辅机设备96.>水冲保护97.>工作票处理缺陷98.>报警一切燃烧四、计算题（每题10分，共150分）1.>解：B×S=10000×10-4×2010-4=0.002Wb 答：穿过环面的磁通为0.002Wb。

热工程控保护工技术等级标准热工程控保护工规范类型： 11-038 热工程控保护工规范内容：工种定义检修、调试和维护热力设备的热工信号系统、工业电视监视系统、程控装置和保护装置，保证其灵敏、准确、可靠地运行。

工作内容根据热工信号系统、工业电视监视系统、程控装置和保护装置的检修、调校、运行规程，对热工信号系统、工业电视监视系统、程控装置和保护装置进行检修、校验、调试；参加分级验收，填写各项记录，编写技术总结报告；搞好设备的运行维护，及时处理缺陷；加强热工监督，提高设备运行水平。

技术等级本工种设初、中、高三级。

对初级工，要求具有高中文化程度并经初级工培训考核合格；对中级工，要求经中级工培训考核合格；对高级工，要求经高级工培训考核合格。

适用范围本标准适用于火力发电厂、水力发电厂从事信号、保护、程序控制等热工程控保护装置检修的工人。

学徒期二年，其中培训期一年，见习期一年。

热工程控保护工－初级规范类型： 11-038 热工程控保护工规范内容：知识要求1 简单热工信号系统、程控保护装置的工作原理图及电气接线图的识图知识。

2 电力生产过程的基本知识。

3 电工学、电子学、热工测量仪表及自动控制的初步知识。

4 热工计量基本概念，法定计量单位有关内容及其换算方法。

5 全厂热工信号与保护的整定参数。

6 单元机组热工保护的主要内容。

7 热工信号与保护信号源的安装位置与发信号的方式。

8 热工信号回路工作原理及调试方法。

9 本岗位程控、保护装置的结构、工作原理、安装位置、调试方法及一般故障的处理方法。

10 热工信号、程控与保护装置的安装、管路电缆敷设、台盘配线的一般工艺要求。

11 专业技术规程、热工监督制度中与本岗位有关条文的规定。

12 常用校验设备、仪器和工具的名称、型号、结构、使用规则及维护、保养知识。

13 常用原材料及备品备件的规格、用途和保管方法。

14 一般电子元器件的性能及鉴别方法。

15 《电力工业技术管理法规》、《电业安全工作规程》、《电业事故调查舰程》及消防规程中与本岗位有关条文的规定。

文$本$开$始我厂四号机低油压保护II值的定值为（）。

A、60KpaB、50KpaC、、35KpaB我厂一期超速保护动作逻辑采用（）。

A、一取一逻辑B、二取二逻辑C、三取二逻辑C我厂灭火保护装置动作的条件是（）。

A、每层火焰信号都满足四取三逻辑B、单层火焰满足四取三逻辑三层火焰满足三取二逻辑C、每层火焰满足三取二逻辑。

A当（）条件下时盘车装置不可进行自动、手动、点动启动A、润滑油压低三值B、顶轴油压低于10MPaC、调速油压低A在（）消失时可以进行盘车的点动试验。

A、润滑油压低三值B、顶轴油压正常C、调速油压正常B我厂一、二级旁路减压电动门的关限位是靠（）实现的。

A、电动门阀位B、关机械限位C、关闭微动开关C我厂一期瓦振保护报警延时为（）秒。

A、0.01B、1C、3D、0D在我厂一期密封油联锁系统中启动空侧直流密封油泵的条件是（）。

A、氢侧密封油压低二值B、空侧密封油压低一值C、空侧密封油压低二值D、氢油压差低D我厂串轴联跳发电机的条件是（）。

A、串轴保护动作、主汽门关闭B、串轴保护动作、逆止门动作C、串轴保护动作D、主汽门关闭A我厂一期主汽门关闭的条件是（）。

A、四个主汽门关闭信号同时来B、左、右高压及左、右中压关闭信号必须有一个来C、两个高压主汽门关闭信号同时来D、两个中压主汽门关闭信号同时来B发电机断水保护动作后动作的设备为（）。

A、发电机B、逆止门C、主汽门D、调速汽门A关闭冷段逆止门的条件是（）。

A、主汽门关闭B、发电机解列C、高加水位高三值D、给水母管高二值。

B我厂汽轮机转速达到（）rpm时，超速保护动作。

A、3300B、3060C、3330D、3270D我厂一期在推轴时推向（）。

A、工作面B、非工作面C、任意方向B我厂串轴探头输出为-12V时则记录表指示值为（）mm。

A、-1B、-0.5C、0D、+0.5C我厂原4号机逆止门保护系统中逆止门保护电磁阀失电的条件是（）。

A、主汽门关闭信号消失B、发电机解列信号消失C、高加水位恢复正常D、电动门关闭D我厂断链保护中给煤机断煤信号采用采用（）控制。

《热工程控保护》职业技能鉴定注意事项：1．答卷前将密封线内的项目填写清楚。

2．填写答案必须用蓝色（或黑色）钢笔、圆珠笔，不许用铅笔或红笔。

3．本份试卷共6道大题，满分2347分，考试时间120分钟。

一、判断题（本大题共有258道试题，合计258分）1.火力发电厂的计量考核一般采用对比法。

( )答案:√2.企业全面质量管理概念起源于日本。

( )答案:×3.所谓电源热备用，是指专门设置一台平时不工作的电源作为备用电源，当任一台工作电源发生故障或检修时，由它代替工作电源的工作。

( )答案:√4.任何报警信号，可以使用测量指示表所带的发信器，也可以使用专用的开关量发信器来进行信号检测。

( )答案:×5.工作票不准任意涂改，若要涂改，应由签发人(或工作许可人)在涂改处签名或盖章，证明此工作票仍有效。

( )答案:√6.理顺导线后绑扎成方把或圆把均可，可以有明显的交叉。

( )答案:×7.1151系列压力变送器零点的调整不影响量程。

( )答案:√8.轴向位移检测装置应设在尽量靠近推力轴承的地方，以排除转子膨胀的影响。

( )答案:√9.热工调节对象一般都具有迟延和惯性。

()答案:√10.当锅炉辅机发生局部跳闸时，单元机组应无条件快速地把负荷降至目标值。

( )答案:×11.DCS系统中过程控制单元主控模件的CPU ，通常采用通用的处理器。

( )答案:√12.以单片机为核心的智能仪表通常具有自测试和自诊断的功能。

( )答案:√13.在梯形图中通过立即输入指令，可将现场的信号直接取入。

( )答案:√14.可编程控制器中，很多智能模块都采用单片机作为其主要部件，完成信号预处理等工作。

( )答案:√15.振动测量回路在现场无法加模拟信号，因而只有在安装时调校。

( )答案:√16.电缆在敷设时，要求排列整齐，减小与其他设备、管道的交叉。

( )答案:√17.机组运行过程中，一般应维持汽包水位在1 00±100mm范围内。

<<热工程控保护>>中级工题目部分一、选择题(共94题)1.十进制数101的二进制码为( )。

(A)101；(B)100101；(C)1100101；(D)11100101。

2.在选用二极管时，其特性参数中的最大整流电流是指。

( )(A)长期运行时，允许通过的最大正向平均电流；(B)长期运行时，允许通过的最大电流；(C)长期运行时，允许通过的最大电流的有效值；(D)长期运行时，允许通过的最大交流电流。

3.0.005100的有效数字是( )位。

(A)6；(B)4；(C)3；(D)2。

4.计量标准器具的准确度等级( )计量基准。

(A)高于；(B)低于；(C)等于；(D)不定。

5.存放在磁盘上的文件，称为( )。

(A)批处理文件；(B)执行文件；(C)磁盘文件；(D)数据库文件。

6.计量标准就是( )。

(A)计量基准；(B)计量器具；(C)计量标准器具；(D)其他。

7.计算机能直接执行的程序是( )。

(A)源程序；(B)汇编语言程序；(C)机器语言程序；(D)BASIC程序。

8.三极管的电流放大系数是指( )的比值。

(A)集电极电流与射极电流；(B)集电极电流与基极电流；(C)射极电流与基极电流；(D)射极电流与集电极电流。

9.单管直流放大器由工作电源、基极分压电路、输入回路、输出回路和( )组成。

(A)隔直电路；(B)稳压电源；(C)二极管；(D)三极管。

10.在运算放大电路中，( )漂移是漂移的主要来源。

(A)输入失调电压温漂；(B)输入失调电流温漂；(C)温度；(D)电压。

11.根据欧姆定律可以看出，电阻元件是一个( )元件。

(A)记忆；(B)储能；(C)耗能；(D)以上都对。

12.在单相桥式整流电路中，晶闸管的移相范围为( )。

(A)0～90°；(B)0～120°；(C)0～150°；(D)0～180°。

13.MCS-51系列单片机的P3口当作第二功能使用时，P3. 0作为( )。

职业技能鉴定实操技能考核试题库热工程控保护工中级工试题（较难）1.锅炉吹灰顺序控制系统主要有哪些安全保护?（25）答：锅炉吹灰顺序控制系统主要有以下安全保护：1.无蒸汽喷射保护；（6）2.蒸汽压力低保护；（6）3.时间超限保护；（6）4.蒸汽压力高保护。

（7）2.送风机功能组中的送风机在启动时，必须满足哪些条件?（25）答：必须满足：1.送风机液偶油冷却风机运行。

（5）2.送风机入口挡板全关。

（5）3.送风机液偶开度为0。

（5）4.至少有1台引风机运行。

（5）5.送风机出口挡板全开。

（5）3.电动给水泵功能组启动时，给水泵在什么情况下拒绝启动?（25）答：在以下条件之一出现时不能启动：1.出口门未关；（4）2.勺管位置大于5%；（4）3.再循环门未开；（4）4.进口阀未开；（4）5.密封水压力不正常；（4）6.润滑油压不正常。

（5）4.简述顺序控制系统的调试步骤。

（25）答：1.熟悉现场设备安装情况，检查一次仪表安装是否符合技术要求。

（5）2.熟悉有关图纸资料，理解设计意图，了解有关逻辑原理。

（5）3.检查控制系统软件。

（5）4.检查控制回路接线。

（5）5.测试各工况下，系统动作是否准确。

（5）5.在DCS中，SCS系统的调试工作应达到什么目的?（25）答：1.确保所有SCS子系统所属的控制回路接线正确，信号正常，符合技术规范的要求。

（7）2.确保所有SCS子系统所属的控制系统硬件符合技术要求。

（6）3.确保所有SCS子系统所属的控制系统软件功能正确，控制逻辑符合生产工艺运行的实际要求。

（6）4.确保所有SCS子系统所属的操作画面符合技术要求，功能正常。

（6）6.炉膛火焰电视监视系统包括哪几部分?（25）答：炉膛火焰电视监视系统包括：1.炉膛火焰场景潜望镜及其控制保护系统；（7）2.电视摄像机及其保护系统；（6）3.电视信号传输线；（6）4.火焰电视监视器(CRT)。

（6）7.工业电视摄像机主要单元有哪些? （25）答：工业电视摄像机主要单元包括：1.光导摄像管（4）2.视频放大器（4）3.偏转扫描系统（4）4.对比度控制单元（4）5.聚焦线圈（4）6.熄灭脉冲形成单元（5）等。
