POE交换机配置-双VLAN

聊聊科地网管PoE交换机的VLAN如何配置
 网管型交换机能提供多种网络管理方式，让网络管理员远程对交换机工作状态进行监控的交换机设备，那幺网管型交换机的VLAN功能要如何设置呢？
 VLAN就是我们常说的虚拟局域网。

VLAN是一种将局域网设备从逻辑
上划分成多个网段，从而实现虚拟工作组的数据交换技术。

这一技术主要应
用于交换机和路由器中，但主流应用还是在交换机之中。

今天，小编和小伙
伴们聊聊科地网管PoE交换机的VLAN如何配置！
 登陆网管IP地址：192.168.2.1
 点击Vlan ---- 创建Vlan ----- 输入要创建的Vlan号例如：Vlan10点击提交即可。

 【注】之所以把交换机的VLAN号从”2”号开始，那是因为交换机有一个默认的VLAN，那就是”1”号VLAN，它包括所有连在该交换机上的用户。

如下图：。

交换机的VLAN配置步骤及方法交换机是计算机网络中的核心设备，用于连接不同的网络设备，并进行数据的转发和广播控制。

VLAN（Virtual Local Area Network）是一种虚拟局域网技术，它通过对交换机的端口进行逻辑划分，将不同的网络设备分隔开来，提高网络的安全性和管理灵活性。

接下来，我将详细介绍交换机的VLAN配置步骤及方法。

1.确定需求在进行VLAN配置之前，我们需要确定网络的需求和目标。

例如，我们需要将不同的用户组织在不同的VLAN中，或者需要将不同的服务划分在不同的VLAN中等等。

确定需求有助于我们理解整个配置过程并确保配置正确。

2.创建VLAN创建VLAN是配置过程中的第一步。

我们需要在交换机上创建所需的VLAN，并为每个VLAN分配一个唯一的VLANID（通常是一个数字）。

可以通过交换机的命令行界面（CLI）或图形用户界面（GUI）来完成此操作。

在CLI界面中，可以使用以下命令来创建VLAN：```# vlan database# vlan vlan-id# exit```在GUI界面中，可以通过菜单选项来创建VLAN，并为其指定一个唯一的VLANID。

3.配置端口创建VLAN之后，我们需要将相应的端口分配给每个VLAN。

具体的配置方法取决于交换机的型号和操作系统。

在CLI界面中，可以使用以下命令来配置端口：```# interface interface-id# switchport mode access# switchport access vlan vlan-id# exit```在GUI界面中，可以通过菜单选项来配置端口，并为其指定所属的VLAN。

4.配置VLAN间通信默认情况下，每个VLAN都是相互隔离的，无法进行通信。

如果我们希望不同的VLAN之间能够互相通信，就需要配置交换机的路由功能。

在CLI界面中，可以使用以下命令来配置VLAN间通信：```# interface interface-id# ip address ip-address subnet-mask# exit```在GUI界面中，可以通过菜单选项来配置VLAN间的路由。

交换机的基本配置方法及VLAN常用命令详解导读交换机的配置过程是比较复杂的，也会因品牌与产品的不同而有所差异。

今日，我们一起来学习一下交换机的基本配置模式以及VLAN常用配置命令。

交换机的基本配置方法及VLAN常用命令详解交换机的配置过程是比较复杂的，也会因品牌与产品的不同而有所差异。

今日，我们一起来学习一下交换机的基本配置模式以及VLAN常用配置命令。

一、交换机的基本配置模式：用户模式：switch>特权模式：Switch#进入方法：在默认的用户模式下输入：enable进入。

退出方法：输：exit退回到用户模式。

注意用户模式和特权模式的前面代码的区别：一个是switch>；一个是Switch#。

VLAN模式：Switch(vlan)#进入方法：从#模式输入vlandatabase进入全局配置模式：Switch(config)#进入方法：从#模式输入configterminal进入接口配置模式：Switch(config-if)#进入方法：从(config)#模式输入interface+接口号进入终端线路配置模式：Switch(config-line)#进入方法：从(config)#模式输入line+终端标识进入要记住这些交换机的配置模式，要知道如何进入和退出，也有能看懂当前处于哪个模式下，在所有模式中，输入exit返回上级，输入end或ctrl+z退出。

二、VLAN的常用配置命令：交换机没有被划分VLAN的时候，交换机默认只有VLAN1，所有的端口都在VLAN1里面，所以我们是不能创建也不能删除VLAN1的。

创建VLANSwitch#vlandatabase（进入VLAN数据库）Switch(vlan)#vlan10namevlan10switch(vlan)#vlan20namevlan20第一条命令：进入VLAN数据库第二条命令：创建一个名称为VLAN10的VLAN10第三条命令：创建一个名称为VLAN20的VLAN20这里Name属性最好定义一下，如果不定义会和默认VLAN名称冲突，这样一一对应比较好。

交换机的vlan配置一、创建vtp管理域为了使用vlan，必须首先在核心交换机上以server的模式创建一个称为vtp的管理域，以管理本区域内的所有vlan，网络上其它交换机只需以client的模式加入该管理域，这样管理域内的所有交换机就能够彼此了解vlan的配置信息了。

1.创建server模式的vtp管理域：Vlan database //进入vlan配置状态Vtp domain test //创建vlan管理域testVtp server //配置本交换机在test管理域中为服务器模式Vtp password test123 //设置管理域的管理密码为test123Vtp v2-mode //设置vtp的版本号位v2Exit //保存配置并退出vlan配置状态二、其它交换机以client模式加入vtp管理域Vlan databaseVtp domain testVtp clientExit三、创建vlanVlan必须在vtp管理域中的属性为server的交换机上建立，再通过vtp管理域通知整个管理域中的所有交换机。

Vlan由编号和名字构成，交换机通常有一个缺省的vlan，其vlan号为1，vlan名为default，在配置vlan前可以先查看原vlan信息Show vlan1.创建vlan步骤Vlan databaseVlan 2 name teancherVlan 3 name studentExitShow vlan2.删除vlan步骤No vlan 3四、将交换机端口加入vlan将交换机端口加入vlan，必须在该端口所属的交换机上配置。

Config tInterface fastethernet0/1Switchport mode access 将fastethernet0/1端口置为access模式Switchport access vlan 2 将fastehernet0/1端口加入vlan2No shutdown 将端口激活重复以上操作可将对应端口加入相应的vlanShow vlan 查看vlan信息五、配置干道链路干道trunk是在两台交换机之间，或交换机与路由器之间的一条点对点逻辑链路，用于vlan 之间交换信息，一条干道链路上可以承载多个vlan，cisco使用其特有的isl协议，在交换机之间，交换机和路由器之间传递vlan参数及数据流，其配置步骤如下：Interface gigabitethernet0/1 选择gigaethernet0/1端口Switchport mode trunk 将端口gigaethernet0/1配置为干道链路Switchport trunk encapsulation isl 配置干道链路上的封装协议为isl或dotlqSwitchport trunk allowed vlan add 2 添加一个可在该干道链路上通过的vlanSwitchport trunk allowed vlan remove 2 清除在该干道链路上的vlan六、vlan网络的配置实例以由一台具备三层交换机功能的核心交换机连接几台分支交换机为实例，说明在一个典型的以太局域网中如何实现vlan。

大唐电信POE 交换机技术培训资料POE原理及常规配置命令1应用场合2POE：Power Over Ethernet ，顾名思义是以太网供电，也可以被称为基于局域网的供电系统(POL, Power over LAN )或有源以太网( Active Ethernet)，它保持了与现存以太网系统和用户的兼容性。

这也是第一个关于电源分配的国际标准。

POE POE原理原理在一些特殊的应用场合，如果使用传统的带有电源线或者变压器的设备是会十分的不方便。

比如无线接入设备（如AP或者是无线路由器）通常要安置在天花板上，但在这个地方很难找到一个合适的交流电输出接口。

802.3af标准制订的规范就是为这些设备不再需要电源线接口而诞生。

同时人们发现这样在开支上面能够节省很大一部分，因此POE技术迅速的发展了起来。

POEPOE原理原理IEEE 802.3af标准是通过以太网数据线对或备用线对来实现以太网设备供电，从而摆脱了采用交流适配器所带来的麻烦。

以太网供电不仅去除了讨厌的壁式变压器，还有助于推出一整套新的设备，这些设备结合了数据和电源接口，并可对现有的10、100或1000Mbps以太网设备后向兼容。

802.3af突破了以太网的应用，它主要是一个电源传输协议，而不是数据协议。

同时POE出现也节省了布线的工作量。

POE POE原理原理以太网网线供电已经在市场上广泛应用了，特别是在IP电话、无线局域网和IP安全市场。

由于不用安装另外的电源线和电源插座，这项技术可以节省很大一部分的安装费用同时也方便管理者进行管理。

POE POE原理原理同时它还可在部署本地交流电源较为困难的场所安装网络连接设备，从而提供了更大的灵活性。

如果采用传统的交流供电方式，会产生电磁干扰，而双绞线容易受到磁场的干扰。

POE也避免了这个问题。

POEPOE原理原理一个完整的POE系统至少包括供电端设备(PSE, Power Sourcing Equipment)和受电端设备(PD, Power Device)两部分。

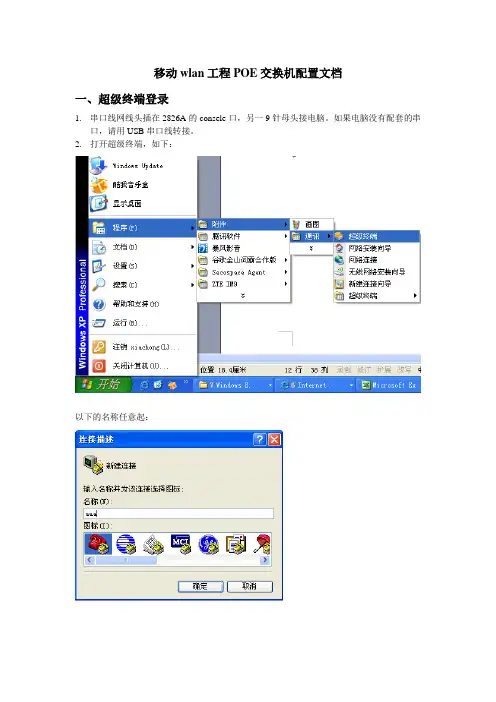

移动wlan工程POE交换机配置文档一、超级终端登录1.串口线网线头插在2826A的consele口，另一9针母头接电脑。

如果电脑没有配套的串口，请用USB串口线转接。

2.打开超级终端，如下：以下的名称任意起：根据实际选择com口：COM口属性还原为默认值即可二、数据配置例：网管vlan 100，业务vlan 200，在POE交换机的1-5口挂AP,24口做上联。

POE交换机管理地址：192.168.1.1，掩码255.255.255.01．输入用户名/密码：admin/zhongxing enable/zhongxing进入全局配置模式。

2．创建vlan100,200wlan_huiju(cfg)#set vlan 100,200 enable3．把端口1-5添加到网管vlan与业务vlanwlan_huiju(cfg)#set vlan 100 add port 1-5 untagwlan_huiju(cfg)#set port 1-5 pvid 100wlan_huiju(cfg)#set vlan 200 add port 1-5 tag4．把上联端口24添加到网管vlan，业务vlanwlan_huiju(cfg)#set vlan 100，200 add port 24 tag5．打开POE交换机端口供电wlan_huiju(cfg)#set poe-port 1-5 enableset pvlan session 1 add isolated-port 18wlan_huiju(cfg)# set port flowcontrol 设置端口的流量控制2826 不可以wlan_huiju(cfg)#set port default-priority设置端口的优先级2826不可以wlan_huiju(cfg)#set port security设置端口的地址学习功能开启/关闭2826 不可以设置为enable时关闭端口的MAC地址学习功能，设置为disable时打开地址学习功能显示端口的单位时间流量的统计数据show port statistics设置POE设备最大供电功率和保护值set poe power maxvalue<37-806>guardband <1-255>设置POE端口强制供电set poe-port<portlist>forcepower[enable|disable显示POE所有端口的当前功率show poe-port power例: Zte(cfg)#set poe mode dynamicZte(cfg)#set poe mode power maxvalue 200 guardband 19zte(cfg)#set poe priority disablezte(cfg)#set poe-port 1-3 enablezte(cfg)#设置禁止学习端口set vlan forbid port启用GVRP协议时，禁止学习的端口不能学习该VLAN。

Poe交换机通过带内接口配置方法烽火poe交换机带内接口地址为192.168.1.1/24，存在于交换机各带内接口上（8口供电的带内接口是1-10、16口是1-18、24口是1-26），在没有console线缆的情况下可以使用如下方式进行配置：假定交换机为8口供电交换机，1-8口连接ap，ap工作vlan是3811，交换机管理vlan 是4071，管理地址为172.16.130.23/22，网关172.16.130.1，10口上联（16口供电交换机为第18口，24口供电交换机为第26口），此处第9口（16口供电交换机为第17口，24口供电交换机为第25口）将代替eth口。

注意配置完成进行保存前不能重启交换机，若掉电需要从头开始。

将网卡设置为192.168.1.2/24，连接pc与交换机9口，依次输入：telnet 192.168.1.1（通过带内地址登录交换机）admin（用户名）12345（密码）conf（进入全局模式）port 1-8 pse ena（8口交换机供电使能；16口则是1-16，24口是1-24）pse trap enab（pse告警使能）port 1-10 link-trap enable（对8口供电交换机，在各端口使能up /down告警；16口则是1-18，24口是1-26）snmp comm GS#POE rw（配置snmp）snmp trap-ser 218.203.165.39GS#POE v2（配置snmp）inter vlan 3811（建立并进入ap管理vlan）mem 1-8 un（8口交换机可供电端口加入ap管理vlan；16口则是1-16，24口是1-24）app 1-8（将8口交换机可供电端口工作vlan设定为ap管理vlan；16口则是1-16，24口是1-24）qui（退出vlan，返回到全局模式）inter vlan 4071mem 9-10 unapp 10quisyst（进入系统模式）mana vlan 4071（设置管理vlan）(此时连接会中断，因9口的pvid是1，而管理vlan已经改变到4071。

华为交换机VLAN配置由于VLAN是逻辑地而不是物理地划分，所以同一个VLAN内的各个计算机无须被放置在同一个物理空间里，即这些计算机不一定属于同一个物理LAN网段。

下面是店铺收集整理的华为交换机VLAN配置，希望对大家有帮助~~华为交换机VLAN配置工具/原料华为交换机方法/步骤『VLAN配置流程』1. 缺省情况下所有端口都属于VLAN 1，并且端口是access端口，一个access端口只能属于一个vlan;2. 如果端口是access端口，则把端口加入到另外一个vlan的同时，系统自动把该端口从原来的vlan中删除掉;3. 除了VLAN1，如果VLAN XX不存在，在系统视图下键入VLAN XX，则创建VLAN XX并进入VLAN视图;如果VLAN XX已经存在，则进入VLAN视图。

配置方法一：1. 创建(进入)vlan2[SwitchA]vlan 22. 将端口E0/1加入到vlan2[SwitchA-vlan2]port ethernet 0/13. 创建(进入)vlan3[SwitchA-vlan2]vlan 34. 将端口E0/2加入到vlan3[SwitchA-vlan3]port ethernet 0/2配置方法二：1. 创建(进入)vlan2[SwitchA]vlan 22. 进入端口E0/1视图[SwitchA]interface ethernet 0/13. 指定端口E0/1属于vlan2[SwitchA-Ethernet1]port access vlan 24. 创建(进入)vlan3[SwitchA]vlan 35. 进入端口E0/2视图[SwitchA]interface ethernet 0/26. 指定端口E0/2属于vlan3[SwitchA-Ethernet2]port access vlan 34测试验证1. 使用命令disp cur可以看到端口E0/1属于vlan2，E0/2属于vlan3;2. 使用display interface Ethernet 0/1可以看到端口为access 端口，PVID为2;3. 使用display interface Ethernet 0/2可以看到端口为access 端口，PVID为3。

烽火PoE交换机WEB界面配置配置前的注意事项：（1）、各热点PoE的交换机管理IP、掩码、网关、管理VLAN由数据机房统一规划、分配；（2）、千万不要去修改“带外口IP地址”栏里的IP地址。

（3）、配置步骤中的3、4、8、9必须要在现场配置。

配置步骤：1、连接2、登入3、添加管理VLAN到端口4、配置管理IP地址5、添加业务VLAN到端口6、修改交换机名称7、开启远程供电功能8、保持配置9、系统重启配置步骤：1、连接：使用直连网线，一端连接PoE交换机的ETH口，一端连接电脑，配置笔记本的IP地址为：192.168.2.2，掩码：255.255.255.0，网关：192.168.2.1，如下图连接所示：设置好了后可以ping 192.168.2.1，ping通后，登入到交换机。

2、登入，打开浏览器，在IE地址栏中输入：192.168.2.1并回车，在弹出的登入对话框中输入用户名：admin，密码：12345.3、添加管理VLAN到端口：VLAN配置 静态VLAN配置根据客响数据机房分配的VLAN号配置到上行口中，如配置VLAN号为99，在“Vlan号”下面框框中输入“99”，再到端口16对应的下面点击，选择到“T”符号，然后点击“设置”，管理VLAN 99就配置好了，如下图所示：VLAN配置好后，进行管理IP地址配置。

4、配置管理IP地址，管理VLAN：系统配置→网络配置。

管理IP和管理VLAN由客响数据机房分配。

如配置IP地址为192.168.3.2，掩码为24位，缺省网关：192.168.3.1，管理VLAN为99，配置好后点“设置”。

如下图所示：5、添加业务VLAN到端口：VLAN配置→静态VLAN配置。

配置好后点“设置”。

后维护），如下图系统名称为“国光超市”：他保持默认，如下图：8、保存配置：系统配置→保存配置，在配置文件中选择“save”,点击“设置”。

再点击“设置”，系统重启。

刷新浏览器后，重新登入，查看。

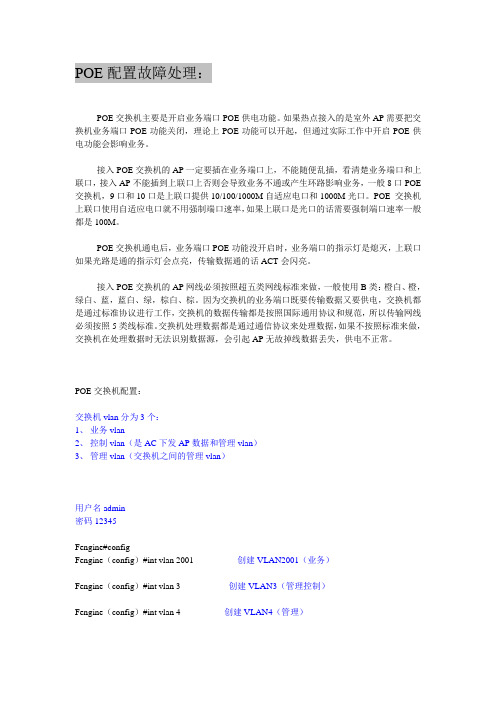

POE配置故障处理：POE交换机主要是开启业务端口POE供电功能。

如果热点接入的是室外AP需要把交换机业务端口POE功能关闭，理论上POE功能可以开起，但通过实际工作中开启POE供电功能会影响业务。

接入POE交换机的AP一定要插在业务端口上，不能随便乱插，看清楚业务端口和上联口，接入AP不能插到上联口上否则会导致业务不通或产生环路影响业务，一般8口POE 交换机，9口和10口是上联口提供10/100/1000M自适应电口和1000M光口。

POE 交换机上联口使用自适应电口就不用强制端口速率，如果上联口是光口的话需要强制端口速率一般都是100M。

POE交换机通电后，业务端口POE功能没开启时，业务端口的指示灯是熄灭，上联口如果光路是通的指示灯会点亮，传输数据通的话ACT会闪亮。

接入POE交换机的AP网线必须按照超五类网线标准来做，一般使用B类：橙白、橙，绿白、蓝，蓝白、绿，棕白、棕。

因为交换机的业务端口既要传输数据又要供电，交换机都是通过标准协议进行工作，交换机的数据传输都是按照国际通用协议和规范，所以传输网线必须按照5类线标准。

交换机处理数据都是通过通信协议来处理数据，如果不按照标准来做，交换机在处理数据时无法识别数据源，会引起AP无故掉线数据丢失，供电不正常。

POE交换机配置：交换机vlan分为3个：1、业务vlan2、控制vlan（是AC下发AP数据和管理vlan）3、管理vlan（交换机之间的管理vlan）用户名admin密码12345Fengine#configFengine（config）#int vlan 2001 创建VLAN2001（业务）Fengine（config）#int vlan 3 创建VLAN3（管理控制）Fengine（config）#int vlan 4 创建VLAN4（管理）Fengine（config）#systemFengine（config-system）#ip address 192.168.106.2 255.255.255.0 设置本机网管地址Fengine（config-system）# management vlan 4 设置本机网管VLANFengine（config）#interface vlan 3Fengine（config-vlan-3）# member 1-8 untagged 将1-8口加入到业务VLAN2000中（如果是16口交换机请用member 1-16 untagged）Fengine（config-vlan-3）# member 9-10 tagged 将9-10口加入到业务VLAN2000中（如果是16口交换机请用member 17-18 tagged）Fengine（config）#interface vlan 2001Fengine（config-2001）# member 1-10 tagged 将1-10口加入到管理VLAN2001中（如果是16口交换机请用member 1-18 tagged）Fengine（config）# int vlan 4Fengine（config-4）# member 9-10 tagged 将9-10口加入到管理VLAN4中（如果是16口交换机请用member 17-18 tagged）（其中1-8口接AP，为业务端口，9或10口接汇聚交换机，为上联端口）Fengine（config）# interface ethernet 1 进入端口1Fengine（config-eth-1）# pse enable 启动供电功能（如不需要启用供电功能则不要配置此条）Fengine（config-eth-1）# pvid 3 pvid设置为3，使得数据可以进入业务VLAN3中Fengine（config）# int eth 2 进入端口2Fengine（config-eth-2）# pse enable 启动供电功能（如不需要启用供电功能则不要配置此条）Fengine（config-eth-2）# pvid 3 pvid设置为3，使得数据可以进入业务VLAN3中Fengine（config）# int eth 3Fengine（config-eth-3）# pse enableFengine（config-eth-3）# pvid 2000qint eth 4pse enpvid 2000qint eth 5pse enpvid 2000qint eth 6pse enpvid 2000qint eth 7pse enpvid 2000qint eth 8pse enpvid 2000q(如果为16口交换机，则一直至int eth 16-----pse en-----pvid 2000)Fengine（config）#interface ethernet 9 进入上联端口9Fengine（config-int-9）#no shutdown 打开端口Fengine（config-int-9）#duplex full speed 100 由于此次工程使用百兆光模块，故将工作模式调整为百兆全双工Fengine（config）#int eth 10 进入上联端口10Fengine（config-int-10）#no shut 打开端口Fengine（config-int-10）#duplex full speed 100 由于此次工程使用百兆光模块，故将工作模式调整为百兆全双工(如果为16口交换机，则此处9、10端口改为17、18口)Fengine #write file 保存文件如果使用带外网管地址的话，请将电脑接交换机ETH口，并将自己的电脑设置为192.168.2.X ，直接TELNET 192.168.2.1即可Fengine #show interface (查看交换机端口状态)If Admin Link CurrDpx/Spd CfgDpx/Spd Descr1 UP Down ----/---- Auto/---- ---2 UP UP Full/100M Auto/---- ---3 UP UP Full/100M Auto/---- ---4 UP UP Full/100M Auto/---- ---5 UP Down ----/---- Auto/---- ---6 UP UP Full/100M Auto/---- ---7 UP UP Full/100M Auto/---- ---8 UP UP Full/100M Auto/---- ---9 UP Down ----/---- Auto/---- ---10 UP UP Full/100M Auto/---- ---11 UP Down ----/---- Auto/---- ---12 UP Down ----/---- Auto/---- ---13 UP Down ----/---- Auto/---- ---14 UP Down ----/---- Auto/---- ---15 UP Down ----/---- Auto/---- ---16 UP Down ----/---- Auto/---- ---17 UP Down ----/---- Auto/---- ---18 UP UP Full/100M Auto/---- ---Fengine #show pse interface (查看交换机端口供电功率) 业务端口功率如果小于3000以下说明交换机端口供电不足，会引起AP掉线上不了线，一般请先检查网线是否按照5类线标准，在检查交换机端口POE供电功能Now the device only support signal power pairs.If Admin CurrentPower(mW) PSE-Status PowerPri PowerClass Descr1 enable 0 searching low unknown2 enable 7420 delivering low class03 enable 6519 delivering low class04 enable 7632 delivering low class05 enable 6784 delivering low class06 enable 7420 delivering low class07 enable 7738 delivering low class08 enable 7632 delivering low class09 enable 5777 delivering low class010 enable 7420 delivering low class011 enable 0 searching low unknown12 enable 0 searching low unknown13 enable 0 searching low unknown14 enable 0 searching low unknown15 enable 0 searching low unknown16 enable 0 searching low unknownFengine #show interface dynamic-mac 1 (查看交换机业务端口1口学习到的AP-MAC地址) Fengine #show interface dynamic-mac 1Total 1 dynamic mac on this interfaceVlan MAC-Address2000 00:26:7A:12:8D:20。

烽火poe交换机配置模板说明config 进入全局配置模式hostname xinxixueyuan1#-1 交换机名-例信息学院1栋1楼int vlan 2 102建立业务vlan，由于交换机出场默认vlan1，所以vlan1不需要建立上联口配置:int e 1 进入端口1join vlan 1,2-102 tagged 加入所有vlan，打tagged标透传loop-check dis 关闭环回检测功能exit 退出端口配置模式system 进入系统配置模式ip add 192.168.10.2/24 设置交换机IP地址gate 192.168.19.1设置网关ma vl 1 添加管理vlan1exit 退出系统配置模式业务端口配置：int e 2进入端口2join vlan 2 untagged 加入业务vlan2，打untagged标pvid 2加入pvid值，必须添加pvidloop-check di 关闭环回功能pse enable 端口开启poe功能供电exit 退出端口配置模式int e 3进入端口3join vlan 102 untagged 加入业务vlan102，打untagged标pvid 102加入pvid值，必须添加pvidloop-check di 关闭环回功能pse enable 端口开启poe功能供电exit 退出端口配置模式pvlan 1 建立私有pvlan组1isolate-ports 2-16,18 端口隔离2-16与18端口，不能和上联口隔离exit 退出私有vlan配置模式exit 退出全局模式write file 保存配置show system 显示系统信息，IP地址、网关、管理vlan show vlan 显示vlan信息show interface 显示端口信息show pse int 显示端口poe供电状态show pse config 显示端口poe供电模式show interface dynamic-mac 显示端口学习到的mac地址。

交换机及vlan配置方法交换机是一种计算机网络设备，用于在局域网中传输数据包。

而Virtual LAN （VLAN）是一种将物理局域网（LAN）划分为逻辑上独立的虚拟局域网的技术。

交换机的配置方法主要包括以下几个步骤：1. 连接交换机和电脑：首先需要将交换机与电脑通过网线连接起来，可以使用网线连接到交换机的任意一个端口。

2. 设定交换机的IP地址：通过电脑的网卡配置界面，将电脑的IP地址设为交换机所在局域网的一个可用IP地址，然后打开电脑上的浏览器，输入交换机默认IP地址（一般为192.168.0.1或192.168.1.1），即可进入交换机的配置界面。

3. 配置交换机的基本信息：在交换机的配置界面中，可以设置交换机的管理密码、主机名、系统时间等基本信息。

4. 设置交换机的端口属性：交换机的端口可以被配置为不同的属性，常见的包括ACCESS、TRUNK和HYBRID。

ACCESS端口用于连接网络终端设备，TRUNK 端口用于连接交换机之间或交换机与路由器之间的链路，HYBRID端口是同时支持ACCESS和TRUNK属性。

5. 创建和配置VLAN：在交换机的配置界面中，可以创建和配置VLAN。

首先需要创建VLAN，并为每个VLAN指定一个标识（VLAN ID），然后将相应的端口分配给对应的VLAN。

6. 设置VLAN间的通信：默认情况下，不同VLAN之间是隔离的，即不能相互通信。

如果需要允许不同VLAN之间的通信，可以配置交换机的端口为Trunk 端口，或者使用交换机上的路由功能。

7. 测试和验证：在配置完成后，可以进行一些测试和验证工作，例如通过ping 命令测试不同VLAN之间的连通性，或使用spanning-tree协议检测网络中的环路。

总结一下，配置交换机主要包括连接交换机和电脑、设定交换机的IP地址、配置交换机的基本信息、设置交换机的端口属性、创建和配置VLAN、设置VLAN 间的通信，以及进行测试和验证。

一、MA5680T配置以HG850a在0/1/0端口ONU ID为0，用户上网vlan 4001+10；1.1 优先级调度QoS策略配置traffic table ip index 10 name "HSI-profile-off-0" cir off priority 0 priority-policy tag-in-package1.2 HG850a业务模版配置ont-srvprofile gpon profile-id 4 profile-name "HG850a"ont-port pots 2 eth 4port vlan eth 1 11port vlan eth 2 12port vlan eth 3 13port vlan eth 4 14commit1.3 FTTH型ONU上行限速DBA模版配置dba-profile add profile-id 10 profile-name "FTTH20M" type3 assure 10240 max 204801.4 FTTH型ONU线路模版配置ont-lineprofile gpon profile-id 4 profile-name "HG850a"tcont 1 dba-profile-id 10gem add 0 eth tcont 1 encrypt ongem mapping 0 1 vlan 11gem mapping 0 2 vlan 12gem mapping 0 3 vlan 13gem mapping 0 4 vlan 14commit1.5 上行vlan配置vlan 4001 smartvlan attrib 4001 q-in-qport vlan 4011 0/17 01.6 GPON接口板配置interface Gpon 0/1port 0 ont-auto-find enableont add 0 0 sn-auth "485754438A027202" omci ont-lineprofile-id 4 ont-srvprofile-id 4 desc"0/1/0/0"ont port native-vlan 0 0 eth 1 vlan 11ont port native-vlan 0 0 eth 2 vlan 12ont port native-vlan 0 0 eth 3 vlan 13ont port native-vlan 0 0 eth 4 vlan 141.7 全业务流配置service-port vlan 4001 gpon 0/1/0 ont 0 gemport 0 multi-service user-vlan 11tag-transform translate-and-add inner-vlan 10inbound traffic-table index 10 outbound traffic-table index 10 // vlan 10 →vlan 4001 +11。

华为交换机怎么配置VLAN和VLANif
华为交换机配置VLAN和VLANif是怎么样的呢，操作是怎么的，那么华为交换机如何配置VLAN和VLANif?下面是店铺收集整理的华为交换机如何配置VLAN和VLANif，希望对大家有帮助~~
华为交换配置VLAN和VLANif的方法
工具/原料
华为交换机一台
电脑一台
方法/步骤
请自行准备好华为交换机和电脑
并且让你的电脑和交换机连接上
使用system-view命令
进入[]模式
创建一个vlan
[Quidway]vlan 2
添加端口
[Quidway-vlan2]port Ethernet 0/0/13 to 0/0/15
然后使用display current查看端口是否属于这个vlan
当然我们也可以用display vlan来查看vlan信息
配置vlan IP
[Quidway]interface Vlanif 2
配置vlanif ip地址
[Quidway]interface Vlanif 2
[Quidway-Vlanif2]ip address 10.10.100.1 255.255.255.0
配置完成之后再次使用display current 来查看下配置信息
如下图能看到vlanif 的ip地址
完成之后吧你的电脑接入到vlan2的接口上
并设置好你的IP地址
然后ping 10.10.100.1是否正常
如下图。

Ruijie#conf t//进入配置模式Enter configuration commands, one per line. End with CNTL/Z.Ruijie(config)#vlan 800//配置网管VLAN，此VLAN ID固定为800Ruijie (config-vlan)#name Manager-Vlan//配置网管VLAN名称Ruijie (config-vlan)#vlan 48//配置业务VLAN，此VLAN ID需要客响根据实际情况分配Ruijie (config-vlan)#name Wlan-Yewu-Vlan//配置业务VLAN名称Ruijie (config-vlan)exitRuijie(config)#interface vlan 800//配置2层VLAN端口Ruijie(config-VLAN 800)#ip address 10.26.166.9 255.255.255.0//配置网管IP地址，此地址根据实际情况由客响分配Ruijie(config)#ip default-gateway 10.26.166.1//配置默认网关Ruijie(config)#interface f0/1//进入快速以太口Ruijie(config-FastEthernet 0/1)#switchport mode access//配置成为access端口Ruijie(config-FastEthernet 0/1)#switchport access vlan 48//配置端口允许访问业务VLAN，此VLAN ID就是业务VLAN IDRuijie(config-FastEthernet 0/1)#poe enable//开启该端口的POE供电功能Ruijie(config-FastEthernet 0/1)#exit//退出该端口Ruijie(config)#interface gigabitEthernet 0/25//进入上行端口Ruijie(config-GigabitEthernet 0/25)#switchport mode trunk//修改端口模式为trunk模式Ruijie(config-GigabitEthernet 0/25)#switchport trunk allowed vlan add 48//将业务Vlan加入上行端口Ruijie(config-GigabitEthernet 0/25)#switchport trunk allowed vlan add 800//将管理Vlan加入上行端口Ruijie(config-GigabitEthernet 0/25)#medium-type fiber//将端口链路类型改为光接口，如果上行口使用SFP模块则需要配置这条命令，是普通以太口则不需要配置Ruijie(config-GigabitEthernet 0/25)#exiRuijie(config)#enable password ruijie//配置交换机超级用户密码，请配置为ruijieRuijie(config)#service password-encryption//将密码加密显示Ruijie(config)#line con 0//进入配置console口Ruijie(config-line)#password ruijie//配置密码，请配置为ruijieRuijie (config-line)#exec-timeout 10 0//配置登录超时时间Ruijie(config-line)#privilege level 1//配置登录权限，请配置为1Ruijie(config-line)#exiRuijie(config)#line vty 0 4//进入telnet端口Ruijie(config-line)#login//配置为允许登录Login disabled on line 1, until 'password' is set.Login disabled on line 2, until 'password' is set.Login disabled on line 3, until 'password' is set.Login disabled on line 4, until 'password' is set.Login disabled on line 5, until 'password' is set.Ruijie(config-line)#password ruijie//配置telnet登录密码，请配置为ruijieRuijie(config-line)#privilege level 1//配置登录权限，请配置为1Ruijie (config-line)#exec-timeout 10 0//配置远程登录超时时间Ruijie(config-line)#exitRuijie(config)#hostname jizhouqu-bangonglou-Wlan//配置交换机名称jizhouqu-bangonglou-Wlan(config)#exitjizhouqu-bangonglou-Wlan#wr//存储配置完整配置脚本如下：jizhouqu-bangonglou-Wlan#sh runBuilding configuration...Current configuration : 1529 bytes!version RGOS 10.4(2b2) Release(88430)(Sat Jun 12 10:44:54 CST 2010 -ngcf68) hostname jizhouqu-bangonglou-Wlan!!!!nfpp!!vlan 1!vlan 48!vlan 50!vlan 800name Manager-Vlan!!service password-encryption!!!ip default-gateway 10.26.166.1!!enable password 7 1100320c184308 !!!!interface FastEthernet 0/1poe enableswitchport access vlan 48!interface FastEthernet 0/2poe enableswitchport access vlan 48!interface FastEthernet 0/3poe enableswitchport access vlan 48!interface FastEthernet 0/4poe enableswitchport access vlan 48!interface FastEthernet 0/5switchport access vlan 48 !interface FastEthernet 0/6 poe enableswitchport access vlan 48 !interface FastEthernet 0/7 poe enableswitchport access vlan 48 !interface FastEthernet 0/8 poe enableswitchport access vlan 48 !interface FastEthernet 0/9 poe enableswitchport access vlan 48 !interface FastEthernet 0/10 poe enableswitchport access vlan 48 !interface FastEthernet 0/11 poe enableswitchport access vlan 48 !interface FastEthernet 0/12 poe enableswitchport access vlan 48 !interface FastEthernet 0/13 poe enableswitchport access vlan 48 !interface FastEthernet 0/14 poe enableswitchport access vlan 48 !interface FastEthernet 0/15 poe enableswitchport access vlan 48 !interface FastEthernet 0/16switchport access vlan 48!interface FastEthernet 0/17!interface FastEthernet 0/18!interface FastEthernet 0/19!interface FastEthernet 0/20!interface FastEthernet 0/21!interface FastEthernet 0/22!interface FastEthernet 0/23!interface FastEthernet 0/24!interface GigabitEthernet 0/25 switchport mode trunkmedium-type fiber!interface GigabitEthernet 0/26!interface VLAN 800ip address 10.26.166.9 255.255.255.0 no shutdown!!!!line con 0password 7 08113a1c182e00line vty 0 4loginpassword 7 08113a1c182e00!!end。

S2200ME-PAF(config)#inter vlan 100//建立vlan 100并进入该vlan//S2200ME-PAF(config-vlan100)#member 9-10 tag//将1号端口加入vlan100并将该口定义为透传模式//S2200ME-PAF(config-vlan100)#member 1-8 untag//将2-7号端口加入vlan100并将该口定义为非透传即访问模式// S2200ME-PAF(config-vlan100)#app 1-8//将2-7号端口默认的vlan号定义为100//S2200ME-PAF(config-vlan100)#quit//退出vlan模式返回全局模式//S2200ME-PAF(config)# inter vlan 1000//建立vlan 1000并进入该vlan//S2200ME-PAF(config-vlan1000)#member 9-10 tag//将1号端口加入vlan1000并将该口定义为透传模式//S2200ME-PAF(config-vlan1000)#quit//退出vlan模式返回全局模式//S2200ME-PAF(config)#system//进入系统模式//S2200ME-PAF(config-system)#ip add 10.0.0.2/24//定义带内管理地址//S2200ME-PAF(config-system)#gate 10.0.0.1//定义网关//S2200ME-PAF(config-system)#man vlan 1000//定义管理vlan//S2200ME-PAF(config-system)#quit//退出系统模式返回全局模式//S2200ME-PAF(config)#inter vlan 1//进入vlan1//S2200ME-PAF(config-vlan1)#no member 1-10//将1-10号端口清除出vlan 1------这是出厂默认值//S2200ME-PAF(config-vlan1)#quitS2200ME-PAF(config)#quitS2200ME-PAF#wri file指定交换机对AP进行强制供电S2200ME-PAF#confS2200ME-PAF(config)#inter eth 3S2200ME-PAF(con-eth-3)#pse power-man force恢复到出厂状态S2200ME-PAF#confS2200ME-PAF(config)#era staS2200ME-PAF(config)#quit。
