实验二交换实验_VLAN及链路冗余一、实验名称本次实验的实验名称为：交换实验，主要分为以下几个小实验：（1）同一交换机VLAN的划分，也称为交换机端口的隔离；（2）不同交换机上VLAN的划分（3）三层交换机使不同VLAN互通（4）端口聚合提供冗余链路二、实验目的1.同一交换机VLAN的划分在实现同一交换机VLAN的划分实验中，我们主要的目的是理解Port Vlan 的配置，动手实现在同一个交换机上划分VLAN。
2.不同交换机上VLAN的划分在实现不同交换机上VLAN的划分实验中，我们主要的目的是理解跨交换机之间VLAN的特点，可以动手实现在不同的交换机上划分VLAN。
3.三层交换机使不同VLAN互通在利用三层交换机实现不同VLAN互通的实验中，我们主要的目标是使用三层交换机实现不同VLAN间互相通信。
4.端口聚合提供冗余链路在实现交换机的端口聚合以提供冗余链路的实验过程中，我们的主要目标是理解链路聚合的配置及原理，动手实现交换机端口的聚合。
三、实验设备在本次实验的过程中，主要要求的实验设备有交换机2台：三层S3550-1，二层S2126G-1；PC机4台：PC1，PC2，PC5和PC6以及若干条直连线和交叉线。
四、实验拓扑图1.同一交换机VLAN的划分该实验主要使用了二层交换机S2126G-1和两台PC机PC5、PC6，IP地址设置、连接端口号的设置如下图（1）所示：图（1）2.不同交换机上VLAN的划分该实验主要使用了二层交换机S2126G-1、三层交换机S3550-1以及四台PC机PC1、PC2、PC5、PC6，IP地址设置、连接端口号的设置如下图（2）所示：图（2）3.三层交换机使不同VLAN互通该实验主要使用了二层交换机S2126G-1、三层交换机S3550-1以及四台PC机PC1、PC2、PC5、PC6，IP地址设置、连接端口号的设置如下图（3）所示：图（3）4.端口聚合提供冗余链路该实验主要使用了二层交换机S2126G-1、三层交换机S3550-1以及四台PC机PC1、PC2、PC5、PC6，IP地址设置、连接端口号的设置如下图（4）所示：图（4）五、实验内容（步骤）1.同一交换机VLAN的划分（1）按照实验拓扑图进行网络的连接和配置。
以太网交配置实验报告屠建国通信103学号20100142392012-11-14任务要求：1、掌握以太网交换原理；2、掌握Vlan配置方法；3、掌握三层交换原理；4、掌握链路聚合的配置方法实验一用trunck口实现Vlan跨交换机扩展要求：PC0、PC2属于vlan10，PC1、PC3属于vlan20，在SW0上进行正确的配置，要求实现PC0和PC1之间不能通信，PC2和PC3之间不能通信，PC0和PC2之间可以通信，PC1和PC3之间可以通信。
IP设置：实验步骤：一、建立好数据连接。
如上图二、设置好各IP，具体如下：PC0：192.168.1.1 255.255.255.0PC1：192.168.1.2 255.255.255.0PC3：192.168.1.3 255.255.255.0PC4：192.168.1.4 255.255.255.0三、配置交换s1代码如下：1、在交换机上创建两个vlan，分别是Vlan 10 和Vlan 20Switch>enSwitch#config tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 10Switch(config-vlan)#vlan 202、指定两个端口fa0/1 和fa0/2Switch(config)#interface fa0/1Switch(config-if)#switch mode accessSwitch(config-if)#switch access vlan 10Switch(config-if)#interface fa0/2Switch(config-if)#switch mode accessSwitch(config-if)#switch access vlan 203、设置交换机S1与S2连接端口类型，端口fa0/3允许fa0/1和fa0/2通过Switch(config-if)#switch moder trunkSwitch(config-if)#switch trunk allSwitch(config-if)#switch trunk allowed vlan 10,205、查看配置情况，是否成功。
实验5 三层交换机实现VLAN间路由实验（1）一、实验目的1. 理解单臂路由的应用场景2. 掌握路由器子接口的配置方法3. 掌握子接口封装VLAN的配置方法4. 理解单臂路由的工作原理二、实验仪器局域网运行环境、PC、eNSP软件三、实验拓扑及实验编址四、实验步骤1.创建VLAN并配置Access、Trunk接口为保障各部门的信息安全，需保证隔离不同部门间的二层通信，规划各部门的终端属于不同的VLAN ，并为PC 配置相应的IP 地址。
在S2上创建VLAN10和VLAN20，把连接CLIENT-1的E0/0/1和连接CLIENT-2的E0/0/2接口配置为Access 类型接口，并分别划分到相应的VLAN 中。
截图操作结果：在S3上创建VLAN30，把连接CLIENT-3的E0/0/1接口配置为Access 类型接口，并划分到VLAN30。
截图操作结果：交换机之间或交换机和路由器之间连接的接口需要传递多个VLAN 信息，需要配置成Trunk 接口。
将S2和S3的GE0/0/2接口配置成Trunk 类型接口，并允许所有VLAN 通过。
截图操作结果：在S1上创建VLAN10、VLAN20和VLAN30，并配置交换机和路由器相连的接口为Trunk ，允许所有VLAN 通过。
截图操作结果：2．配置路由器子接口和IP 地址由于路由器R1只有一个实际的物理接口与交换机S1相连，可以在路由器上配置不同的逻辑子接口来作为不同VLAN 的网关，从而达到节省路由器接口的目的。
在R1上创建子接口GE0/0/1.1，配置IP 地址192.168.1.254/24，作为人事部网关地址。
（子接口一般配置在路由器上， 当一个物理接口需要配置多个IP 网段时，使用。
）命令行格式：[R1]interface GigabitEthernet0/0/1.1[R1-GigabitEthernet0/0/1.1]ip address 192.168.1.254 24S2 S3S1在R1上创建子接口GE0/0/1.2，配置IP地址192.168.2.254/24，作为市场部网关地址。

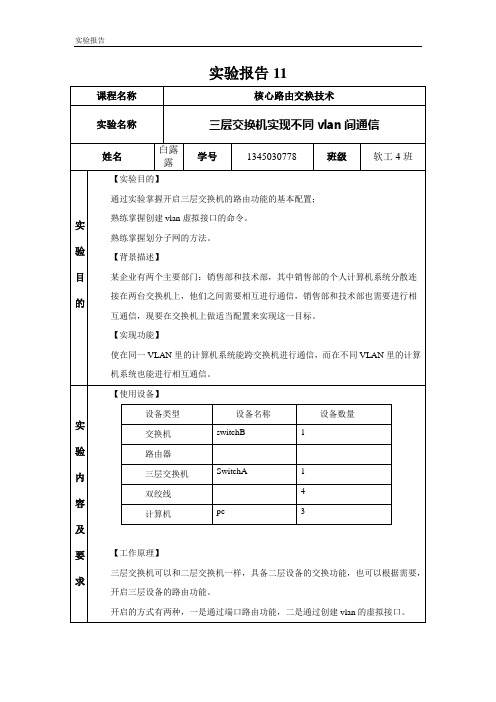

实验 3 跨交换机实现VLAN 间路由【实验名称】跨交换机实现VLAN 间路由。
【实验目的】利用三层交换机跨交换机实现VLAN 间路由。
【背景描述】为减小广播包对网络的影响，网络管理员在公司内部网络中进行了VLAN 的划分，为了实现不同VLAN 间的互相访问，网络管理员利用三层交换机实现VLAN 间路由。
但是由于网络中主机数量较大，部分主机需要通过二层交换机接入到网络中，再利用三层交换机的路由功能实现和其他VLAN 间路由。
【需求分析】在二层交换机上划分VLAN 配置Trunk 实现不同VLAN 的主机接入，在三层交换机上划分VLAN 配置Trunk 并配置SVI 接口实现不同VLAN 间路由。
【实验拓扑】实验的拓扑图，如图3-1所示。
【实验设备】三层交换机 1 台二层交换机 2 台PC 机 2 台【实验步骤】步骤 1 在SW1 中创建VLAN。
SW1(config)#vlan 10SW1(config-vlan)#vlan 20SW1(config-vlan)#exit截图步骤 2 在SW1 上给VLAN配置IP地址。
SW1(config)#interface vlan 10SW1(config-if)#ip address 192.168.10.1 255.255.255.0 SW1(config-if)#no shutdownSW1(config-if)#exitSW1(config)#interface vlan 20SW1(config-if)#ip address 192.168.20.1 255.255.255.0 SW1(config-if)#no shutdownSW1(config-if)#exit截图步骤 3 W1上配置Trunk。
SW1(config)#interface fastEthernet 0/23SW1(config-if)#switchport mode trunkSW1(config-if)#exitSW1(config)#interface fastEthernet 0/24SW1(config-if)#switchport mode trunkSW1(config-if)#exit截图步骤 4 在SW2 和SW3上创建相应的VLAN，并将端口划分到VLAN。
实验二Catalyst 3550 三层交换机VLAN的配置及VLAN间的通信（验证性）一、实验目的：（2学时）掌握如何使用三层交换机配置VLAN。
利用三层交换实现VLAN间的路由。
熟悉VLAN的原理。
二、实验环境和要求：选择桌面上的“Boson NetSim for CCNP”图标进入实验环境，选择“Boson Network Designer”图标进入拓扑结构设计环境。
本实验要求完成两个网络拓扑结构的VLAN配置：(一)单个交换机环境下的VLAN配置实验环境：Cisco Catalyst 3550交换机1台，PC98计算机4台，编号分别为PC1、PC2、PC3、PC4。
实验要求：计算机PC1、PC2分到第一组VLAN，VLAN ID编号为2，VLAN的名称为JSJ1；计算机PC3、PC4分到第二组VLAN，VLAN ID编号为3，VLAN的名称为JSJ2。
网络拓扑结构图如下：图1 1台3550交换机的VLAN配置(二)多个交换机环境下的VLAN配置实验环境：Cisco Catalyst 3550交换机2台，PC98计算机4台，编号分别为PC1、PC2、PC3、PC4。
实验要求：计算机PC1、PC4分到第一组VLAN，VLAN ID编号为2，VLAN的名称为JSJ1；计算机PC2、PC5分到第二组VLAN，VLAN ID编号为3，VLAN的名称为JSJ2; 计算机PC3、PC6分到第三组VLAN，VLAN ID编号为4，VLAN的名称为JSJ3。
网络拓扑结构图如下：图2 2台3550交换机的VLAN配置三、实验内容和步骤：(一)单个交换机环境下的VLAN配置第一步：进入实验环境，按照实验要求，在Boson Network Designer中完成网络拓扑结构的设计。
注意：3550交换机Switch1的Fast Ethernet 0/1端口和PC1的Ethernet 0端口连接，Fast Ethernet 0/2端口和PC2的Ethernet 0端口连接，Fast Ethernet 0/3端口和PC3的Ethernet 0端口连接，Fast Ethernet 0/4端口和PC4的Ethernet 0端口连接。
VLAN配置与分析跨交换机配置VLAN并实现VLAN间的通信（三层交换机）一．实验目的和要求了解VLAN的作用，掌握如何实现VLAN间的通信。
二．实验环境计算机网络实验室提供进行正常的网络实验设备和相应的软件环境。
实验室有24套计算机设备，接入路由器12台，接入交换机12台以及与各种网络实验相关的配件资料和设施，可满足20－30人同时进行网络实验的需求。
三．实验的内容和要求1．跨交换机进行VLAN配置的方法熟悉跨交换机的VLAN配置。
2．Tag VLAN模式的设置掌握Tag的含义与该模式的定义方法。
3．实现VLAN间通讯的方法掌握实现VLAN间通讯的方法与配置四．实验设备：1.S2126G（1台）、S3550-24（1台）2.计算机（至少2台）3.标准网线若干五．实验步骤1．实验拓扑1)创建VLAN 10并分配端口Switch>enable ！进入特权模式Switch#configure terminal !进入全局配置模式Switch(config)#VLAN 10 ！进入VLAN 配置模式，并创建了VLAN 10 Switch(config-vlan)#NAME TEST10Switch(config-vlan)#EXITSwitch(config)#interface fastethernet 0/1 !可自己选定端口Switch(config-if)#switchport access vlan 10 !将fastethernet 0/1!分配给vlan 10 Switch(config-if)#end2)对创建的VLAN验证测试Switch#show vlan id 10VLAN Name Status Ports-------- ----------------------------- ------ ---------10 TEST10 active Fa0/13．在Switch-A上创建VLAN 20，并将端口0/11分到VLAN 20中。
三层交换机实现VLAN间路由作者：徐忠飞来源：《科技资讯》2017年第21期摘要：目前局域网规模急剧增加，三层交换机的性能和价格的提升，促使其在网络应用中越来越普遍，因此在一个局域网内可以用三层交换机代替路由器实现VLAN间路由，该文利用华为模拟器给出了具体实例。
关键词：VLAN 三层交换机路由中图分类号：TN915 文献标识码：A 文章编号：1672-3791（2017）07（c）-0013-02随着整个信息行业的蓬勃发展，以及整体硬件价格的持续下降，原本处于高端的三层交换机整被越来越多的应用到了局域网中。
该文利用三层交换机实现了VLAN间的路由。
1 eNSP华为仿真模拟器eNSP（Enterprise Network Simulation Platform）是一款由华为提供的免费的、可扩展的、图形化操作的网络仿真工具平台，主要对企业网络路由器、交换机进行软件仿真，完美呈现真实设备实景，支持大型网络模拟，让广大用户有机会在没有真实设备的情况下能够模拟演练，学习网络技术。
2 三层交换机实现VLAN间路由配置实验2.1 实验目标通过三层交换机上的接口配置VLAN网关IP，二层交换机配置中继，PC连接在二层交换机上，将PC的网关设置为三层交换机上的VLAN网关IP，便可实现VLAN间路由。
2.2 网络拓扑图网络拓补图如见图1所示。
2.3 具体实验配置（1）三层交换机上的具体配置。
2.4 实验测试与验证4台PC互相之间都可以ping通，说明VLAN间路由已实现。
3 结语通过三层交换机实现的VLAN间路由是基于硬件来交换和选择路由选择数据包的，吞吐量较大数据传输速度快，因此目前大多数VLAN都是与IP子网、三层交换和ACL配合使用，提高了网络的可管理性和安全性。
参考文献[1] （美）Todd NA学习指南：路由和交换指南[M].人民邮电出版社，2014.[2] 王达.H3C交换机配置与管理完全手册[M].2版.中国水利水电出版社，2013.[3] 王达.华为交换机学习指南[M].人民邮电出版社，2014.。
实验二跨交换机实现VLAN利用三层交换机实现VLAN间路由VLANs（虚拟局域网）是一种在物理网络上划分逻辑网络的技术，能够将一个大型的局域网划分为多个较小的逻辑网络。
在本实验中，我们将探讨如何利用三层交换机实现VLAN之间的路由。
第一步：配置实验环境首先，我们需要搭建一个包含两个交换机的实验环境。
使用两台交换机，分别为交换机A和交换机B。
将两台交换机连接起来，可以使用一根网线连接两台交换机的一个端口。
第二步：创建VLAN在交换机A上创建两个VLAN，分别为VLAN10和VLAN20。
在交换机B上同样创建两个VLAN，也为VLAN10和VLAN20。
在每个交换机上配置VLAN的名称和VLAN号码。
第三步：配置端口和VLAN间的关联在交换机 A 上，将连接交换机 B 的端口设置为 trunk 端口。
然后，在交换机 A 上将 VLAN 10 和 VLAN 20 都关联到 trunk 端口。
同样，在交换机 B 上将 VLAN 10 和 VLAN 20 都关联到 trunk 端口。
第四步：配置三层交换机在交换机A上，将其中一个接口设置为三层交换机的端口，并将此端口分配给VLAN10。
同样，在交换机B上也将一个接口设置为三层交换机的端口，并将此端口分配给VLAN20。
第五步：配置路由在交换机A上，配置路由，将VLAN10和VLAN20进行路由。
在交换机B上也需要进行同样的配置。
第六步：测试现在可以测试VLAN之间的路由是否成功。
连接两台主机至交换机A 的接口和交换机B的接口，确保每台主机都在不同的VLAN中。
在主机A上，配置IP地址为VLAN10子网的IP地址，如192.168.10.2、在主机B上，配置IP地址为VLAN20子网的IP地址，如192.168.20.2然后尝试从主机 A ping 主机 B，如果能够成功得到回应，则表示VLAN 之间的路由成功实现。
总结：在本实验中，我们使用两个交换机和一个三层交换机搭建了一个VLAN间路由的环境。
科技资讯2017 NO.21SCIENCE & TECHNOLOGY INFORMATION信 息 技 术13科技资讯 SCIENCE & TECHNOLOGY INFORMATION 随着整个信息行业的蓬勃发展,以及整体硬件价格的持续下降,原本处于高端的三层交换机整被越来越多的应用到了局域网中。
该文利用三层交换机实现了VLAN间的路由。
1 eNSP 华为仿真模拟器eNSP(Enterprise Network Simulation Platform)是一款由华为提供的免费的、可扩展的、图形化操作的网络仿真工具平台,主要对企业网络路由器、交换机进行软件仿真,完美呈现真实设备实景,支持大型网络模拟,让广大用户有机会在没有真实设备的情况下能够模拟演练,学习网络技术。
2 三层交换机实现VLAN 间路由配置实验2.1 实验目标通过三层交换机上的接口配置VLAN网关IP,二层交换机配置中继,PC连接在二层交换机上,将PC的网关设置为三层交换机上的VLAN网关IP,便可实现VLAN间路由。
2.2 网络拓扑图网络拓补图如见图1所示。
2.3 具体实验配置(1)三层交换机上的具体配置。
vlan 10 //配置vlan 10vlan 20 //配置vlan 20vlan 30 //配置vlan 30vlan 40 //配置vlan 40interface Vlanif10 //配置vlan10 IP地址:192.168.10.1ip address 192.168.10.1 255.255.255.0interface Vlanif20 //配置vlan20 IP地址:192.168.20.1ip address 192.168.20.1 255.255.255.0interface Vlanif30 //配置vlan30 IP地址:192.168.30.1ip address 192.168.30.1 255.255.255.0interface Vlanif40 //配置vlan40 IP地址:192.168.40.1ip address 192.168.40.1 255.255.255.0interface GigabitEthernet0/0/1//配置接口模式为中继允DOI:10.16661/ki.1672-3791.2017.21.013三层交换机实现VLAN 间路由徐忠飞(江苏省盐城市大丰区人力资源和社会保障局信息中心 江苏盐城 224100)摘 要:目前局域网规模急剧增加,三层交换机的性能和价格的提升,促使其在网络应用中越来越普遍,因此在一个局域网内可以用三层交换机代替路由器实现VLAN间路由,该文利用华为模拟器给出了具体实例。
