交换机的VLAN配置

实训4-交换机配置VLAN
1. 前言
本文档旨在提供关于如何配置交换机的VLAN的详细步骤和指导。

配置VLAN可以将一个物理网络划分为多个逻辑网络，增强网络管理的灵活性和安全性。

2. 步骤
以下是配置交换机VLAN的步骤：
2.1 进入交换机配置模式
使用终端连接到交换机，并输入管理用户名和密码登录。

2.2 创建VLAN
输入以下命令以创建一个新的VLAN：
vlan {VLAN ID}
name {VLAN名称}
其中，{VLAN ID}为自定义的VLAN编号，{VLAN名称}为自定义的VLAN名称。

2.3 配置端口
将端口添加到所需的VLAN中，输入以下命令：
interface {接口编号}
switchport mode access
switchport access vlan {VLAN ID}
其中，{接口编号}为所需配置的接口编号，{VLAN ID}为之前
创建的VLAN编号。

2.4 保存并应用配置
输入以下命令以保存并应用配置更改：
write memory
reload
3. 总结
通过按照上述步骤，您可以成功配置交换机的VLAN。

这将帮
助您将网络划分成多个逻辑网络，提高网络管理的灵活性和安全性。

请注意，本文档仅提供了基本的配置指导。

具体的配置步骤可
能因交换机型号和软件版本而有所不同。

建议参考相关交换机的用
户手册和配置指南获取更详细的配置信息和指导。

交换机上配置静态VLAN1、创建VLAN（1）在全局模式下创建VLAN：switch>enable 进入特权模式switch#configure terminal 进入全局模式switch(config)#vlan vlan-ID创建VLAN号switch(config)#name vlan-name配置VLAN名称switch(config)#mtu mtu-size改变MTU大小（可选命令）switch(config)#end 退出switch(config)#show vlan ｛name vlan-name|ID vlan-id｝验证查看vlanswitch(config)#copy running-config startup-config 保存配置（2）在VLAN数据库中创建VLAN（VLAN数据库模式目前已经过时IOS版本不在支持，推荐使用全局模式配置定义VLAN）switch#vlan datebase 进入VLAN配置状态switch(vlan)#vlan vlan-id name vlan-name创建VLAN号及VLAN名称switch(vlan)#vlan vlan-id mtu mtu-size 修改MTU大小switch(vlan)#exit 更新VLAN数据并退出switch(config)#show vlan ｛name vlan-name|ID vlan-id｝验证查看vlanswitch(config)#copy running-config startup config 保存配置（3）在VLAN中添加、删除端口switch#configure terminal 进入配置状态switch(config)# interface interface-id 进入要分配的端口switch(config)#switchport mode access 定义二层端口switch(config)#switchport access vlan vlan-id把端口划分给某个VLANswitch(config)#end 退出switch#show running-config interface interface-ID验证端口号的VLAN号switch#show interfaces interface-id switchport 验证端口的管理模式和VLAN情况switch#copy running-config startup-config 保存配置使用default interface interface-id命令可以还原接口的默认配置状态（4）验证VLAN的配置switch#show vlan brief 查看VLAN信息的命令switch#show vlan vlan-id查看指定的某一个VLAN信息（5）删除VLAN用no vlan vlan-id命令Switch#configure terminalSwitch(config)#no vlan vlan-id++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ 2、Turnk的模式和协商接口的配置模式1、switchport mode access将接口设定为永久的非中继模式，并协商将链路转换为非中继链路，即使邻接端口是中继端口，此接口也会成为非中继接口2、switchport mode dynamic desirable 使得接口主动尝试将链路转换为中继链路。

交换机的VLAN配置步骤及方法交换机是计算机网络中的核心设备，用于连接不同的网络设备，并进行数据的转发和广播控制。

VLAN（Virtual Local Area Network）是一种虚拟局域网技术，它通过对交换机的端口进行逻辑划分，将不同的网络设备分隔开来，提高网络的安全性和管理灵活性。

接下来，我将详细介绍交换机的VLAN配置步骤及方法。

1.确定需求在进行VLAN配置之前，我们需要确定网络的需求和目标。

例如，我们需要将不同的用户组织在不同的VLAN中，或者需要将不同的服务划分在不同的VLAN中等等。

确定需求有助于我们理解整个配置过程并确保配置正确。

2.创建VLAN创建VLAN是配置过程中的第一步。

我们需要在交换机上创建所需的VLAN，并为每个VLAN分配一个唯一的VLANID（通常是一个数字）。

可以通过交换机的命令行界面（CLI）或图形用户界面（GUI）来完成此操作。

在CLI界面中，可以使用以下命令来创建VLAN：```# vlan database# vlan vlan-id# exit```在GUI界面中，可以通过菜单选项来创建VLAN，并为其指定一个唯一的VLANID。

3.配置端口创建VLAN之后，我们需要将相应的端口分配给每个VLAN。

具体的配置方法取决于交换机的型号和操作系统。

在CLI界面中，可以使用以下命令来配置端口：```# interface interface-id# switchport mode access# switchport access vlan vlan-id# exit```在GUI界面中，可以通过菜单选项来配置端口，并为其指定所属的VLAN。

4.配置VLAN间通信默认情况下，每个VLAN都是相互隔离的，无法进行通信。

如果我们希望不同的VLAN之间能够互相通信，就需要配置交换机的路由功能。

在CLI界面中，可以使用以下命令来配置VLAN间通信：```# interface interface-id# ip address ip-address subnet-mask# exit```在GUI界面中，可以通过菜单选项来配置VLAN间的路由。

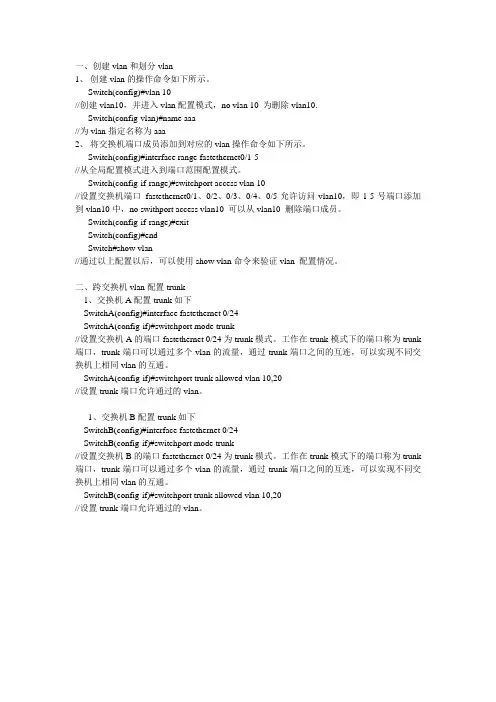

一、创建vlan和划分vlan1、创建vlan的操作命令如下所示。

Switch(config)#vlan 10//创建vlan10，并进入vlan配置模式，no vlan 10 为删除vlan10.Switch(config-vlan)#name aaa//为vlan指定名称为aaa2、将交换机端口成员添加到对应的vlan操作命令如下所示。

Switch(config)#interface range fastethernet0/1-5//从全局配置模式进入到端口范围配置模式。

Switch(config-if-range)#switchport access vlan 10//设置交换机端口fastethernet0/1、0/2、0/3、0/4、0/5允许访问vlan10，即1-5号端口添加到vlan10中，no swithport access vlan10 可以从vlan10 删除端口成员。

Switch(config-if-range)#exitSwitch(config)#endSwitch#show vlan//通过以上配置以后，可以使用show vlan命令来验证vlan 配置情况。

二、跨交换机vlan配置trunk1、交换机A配置trunk如下SwitchA(config)#interface fastethernet 0/24SwitchA(config-if)#switchport mode trunk//设置交换机A的端口fastethernet 0/24为trunk模式。

工作在trunk模式下的端口称为trunk 端口，trunk端口可以通过多个vlan的流量，通过trunk端口之间的互连，可以实现不同交换机上相同vlan的互通。

SwitchA(config-if)#switchport trunk allowed vlan 10,20//设置trunk端口允许通过的vlan。

这条命令一般是和另外一条命令用的，例如：switchport access vlan1switchport mode access意思就是将交换机端口设置为access模式，就是静态VLAN访问模式。

PS：将vlan设置的常用命令给你看看，希望你更加深入学习VLAN配置命令1 .vlan命令：vlan [vlan-id]no vlan [vlan-id]功能：创建vlan并且进入vlan配置模式，在vlan模式中，用户可以配置vlan名称和为该vlan分配交换机端口；本命令的no操作为删除指定的vlan。

参数：[vlan-id]为要创建/删除的vlan的vid，取值范围为1~4094。

命令模式：全局配置模式缺省情况：交换机缺省只有vlan1。

使用指南：vlan1为交换机的缺省vlan，用户不能配置和删除vlan1。

允许配置vlan的总共数量为255个。

另需要提醒的是不能使用本命令删除通过gvrp学习到的动态vlan。

举例：创建vlan100，并且进入vlan100的配置模式。

switch(config)#vlan 100switch(config-vlan100)#2 .name命令：name [vlan-name]no name功能：为vlan指定名称，vlan的名称是对该vlan一个描述性字符串；本命令的no操作为删除vlan的名称。

参数：[vlan-name]为指定的vlan名称字符串。

命令模式：vlan配置模式缺省情况：vlan缺省vlan名称为vlanxxx，其中xxx为vid。

使用指南：交换机提供为不同的vlan指定名称的功能，有助于用户记忆vlan，方便管理。

举例：为vlan100指定名称为testvlan。

switch(config-vlan100)#name testvlan3 .switchport access vlan命令：switchport access vlan [vlan-id]no switchport access vlan功能：将当前access端口加入到指定vlan；本命令no操作为将当前端口从vlan里删除。

交换机配置实验控制台：即计算机，用蓝色的控制线（RJ-45—to---DB-9翻转电缆）连接到交换机（路由器）。

首先创建一个新的超级终端（启动附件中的通信），进行端口参数配置波特率：9600数据位：8奇偶校验：无停止位：1数据流控制：无连续按回车，直到看见交换机的提示符（switch>）为止，进入EXEC模式（用户执行模式）。

此时键入enable，回车后进入特权执行EXEC模式（switch＃），就可以进行交换机的配置了。

1、交换机中有ＩＯＳ：互联网络操作系统2、ＩＯＳ的命令行界面CLI 是用于配置、管理、诊断交换机、路由器等设备的主要界面，该界面能够直接执行ＩＯＳ命令，即EXEC会话。

3、特权执行EXEC模式有以下配置模式：全局配置模式：switch（config）＃，在特权模式（switch＃）键入config termi接口配置模式：switch（config-if）＃路由配置模式：switch（config-router）＃线路配置模式：switch（config-line）＃VLAN配置模式（仅交换机有，创建、删除vlan）：switch（vlan）＃配置VLAN模式（仅交换机有，对vlan进行设置）：switch（config-vlan）＃4、1）输入“？”查看可用命令列表；2）输入一个字符串，其后紧接“？”列出以该字符串开头的所有命令；3）输入一个命令，后接以空格分隔的“？”，列出该命令相关可用语法及其简单描述。

4）消息“Amiguous command”提示该命令需要更多的参数5）输入能唯一标识该命令的前几个字母，有效；6）输入能唯一标识该命令的前几个字母，在按下Tab键，可以显示完整命令交换机面板介绍前面：MODE：开关键SYSTEM：亮，表示系统正常RPS：灭，表示无冗余电源STAT：绿灯亮，表示对应端口连路正常；绿灯闪烁，表示对应端口正在发送或接收数据；绿--黄交替，表示有链路故障UTIL：查看交换机背板的带宽利用率DUPLX：查看端口的双工工作情况。

单台交换机的VLAN配置1.实验名称：单台交换机的VLAN配置2.实验目的：通过本次实验，掌握单台交换机的虚拟局域网VLAN的配置方法。

3.背景描述：在简单的网络环境中，在单个交换机上进行VLAN配置，4台PC机，分别连在交换机的1#，3#，5#，7#端口上。

4．实验设备：1)Cisco Catalyst 2950模拟交换机一台2)Pc机 4台3)直通双绞线若干4)Console配置电缆一条5.配置拓扑：6.实验内容：1)按照上图的要求在软件中添加各个部件。

2)配置PC机。

PC0的IP地址192.168.0.11，PC1的IP地址：192.168.0.12PC2的ip地址是：192.168.0.13 PC3的IP地址：192.168.0.14;子网掩码均为：255.255.255.0，用ping命令检查他们能否通信。

操作步骤如下：✧要设置每一台主机的IP地址(单击PC →选择右侧的“Desktop”选项卡→选择“IP Configration”→输入IP address)。

✧按照同样的方式可以设置PC1，PC2,PC3的IP地址。

3)配置交换机，在这里我们仅仅设置交换机的IP地址和网关。

为交换机配置IP地址的一个重要原因就是可以远程管理交换机。

这个IP地址我们也成为管理IP。

管理IP在vlan的接口模式下配置，通常可以为每一个vlan设置一个IP地址，在没有划分vlan时，交换机有一个默认的vlan1，可以为它设置IP地址，作为管理IP。

设置步骤：✧单击交换机→选择右侧的”CLI”,对交换机配置。

如下：Switch>enSwitch#config tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#int vlan 1Switch(config-if)#ip address 192.168.0.10 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#exit%SYS-5-CONFIG_I: Configured from console by console✧上面的步骤就指出了，交换机的管理IP 192.168.0.10，默认子网掩码是：255.255.255.0.4)在交换机上创建相关的VLAN，如下图：5)检查配置结果。

交换机的vlan配置一、创建vtp管理域为了使用vlan，必须首先在核心交换机上以server的模式创建一个称为vtp的管理域，以管理本区域内的所有vlan，网络上其它交换机只需以client的模式加入该管理域，这样管理域内的所有交换机就能够彼此了解vlan的配置信息了。

1.创建server模式的vtp管理域：Vlan database //进入vlan配置状态Vtp domain test //创建vlan管理域testVtp server //配置本交换机在test管理域中为服务器模式Vtp password test123 //设置管理域的管理密码为test123Vtp v2-mode //设置vtp的版本号位v2Exit //保存配置并退出vlan配置状态二、其它交换机以client模式加入vtp管理域Vlan databaseVtp domain testVtp clientExit三、创建vlanVlan必须在vtp管理域中的属性为server的交换机上建立，再通过vtp管理域通知整个管理域中的所有交换机。

Vlan由编号和名字构成，交换机通常有一个缺省的vlan，其vlan号为1，vlan名为default，在配置vlan前可以先查看原vlan信息Show vlan1.创建vlan步骤Vlan databaseVlan 2 name teancherVlan 3 name studentExitShow vlan2.删除vlan步骤No vlan 3四、将交换机端口加入vlan将交换机端口加入vlan，必须在该端口所属的交换机上配置。

Config tInterface fastethernet0/1Switchport mode access 将fastethernet0/1端口置为access模式Switchport access vlan 2 将fastehernet0/1端口加入vlan2No shutdown 将端口激活重复以上操作可将对应端口加入相应的vlanShow vlan 查看vlan信息五、配置干道链路干道trunk是在两台交换机之间，或交换机与路由器之间的一条点对点逻辑链路，用于vlan 之间交换信息，一条干道链路上可以承载多个vlan，cisco使用其特有的isl协议，在交换机之间，交换机和路由器之间传递vlan参数及数据流，其配置步骤如下：Interface gigabitethernet0/1 选择gigaethernet0/1端口Switchport mode trunk 将端口gigaethernet0/1配置为干道链路Switchport trunk encapsulation isl 配置干道链路上的封装协议为isl或dotlqSwitchport trunk allowed vlan add 2 添加一个可在该干道链路上通过的vlanSwitchport trunk allowed vlan remove 2 清除在该干道链路上的vlan六、vlan网络的配置实例以由一台具备三层交换机功能的核心交换机连接几台分支交换机为实例，说明在一个典型的以太局域网中如何实现vlan。
