课程描述目录1.LCE 部件和原理..................................................... - 2 -1.1MINI .......................................................... - 2 -1.2 MONO ......................................................... - 3 -2 LCE 接地线屏蔽线检查.............................................. - 4 -2．1 机房 ........................................................ - 4 -2.2 轿顶 ......................................................... - 9 -3 安全回路检查...................................................... - 11 -3.1 读图方法 .................................................... - 11 -3.1.1 插头名称：............................................. - 11 -3.1.2 页码说明............................................... - 11 -3.1.3 RDF 特殊说明........................................... - 11 -3.1.4 安全回路代号说明: ...................................... - 11 -3.2 安全回路开关测试 ............................................ - 12 -4 LCE 接线检查完好.................................................. - 15 -4.1 机房控制柜电子板: ........................................... - 15 -4.2 轿顶接线盒电子板: ........................................... - 15 -4.3 轿厢 COP 电子板: ............................................ - 15 -4.4 井道网络电子板: ............................................. - 15 -5 LCE MAP的了解及使用 .............................................. - 16 -5.1 MAP的功能: 电源控制照明控制 LCE用户界面 .................. - 16 -5.2 MAP箱中的电子板功能......................................... - 16 -5.3 操作界面的使用(见下图) ...................................... - 18 -6 LCE 了解各电子板的输入输出信号指示灯等.......................... - 18 -1.LCE 部件和原理1.1MINI1.2 MONO2 LCE 接地线屏蔽线检查2．1 机房电源接地线厅门锁接地线机房至轿厢网络屏蔽线接地机房至轿厢LCECCB板220V 电源接地线 LCECPU至驱动器屏蔽线接地电源接地线井道网络电源 251接地线厅门锁接地线机房至轿厢网络接地线机房至轿厢LCECCB板220V电源接地线LCECPU至驱动器屏蔽线接地LCECPU至驱动器屏蔽线接地2.2 轿顶220V插座接地轿门锁接地线风扇照明接地线门机接地线220V插座接地线轿门锁接地线风扇照明接地线门机接地线3 安全回路检查安全回路介绍及安全开关的测试安全回路不通故障的排除3.1 读图方法图中触点状态是电梯正常停在最底层,厅门轿门关闭,断开主电源3.1.1 插头名称：XM – Machine Room 机房XT – Traveling Cable 随行电缆XH – Hoist way 井道XC – Car 轿厢XG – Group 群组3.1.2 页码说明页码在每页右下角图面分区:从左至右1-6 从上至下A-H3.1.3 RDF 特殊说明RDF开关动作时，以下的安全开关会被短路。

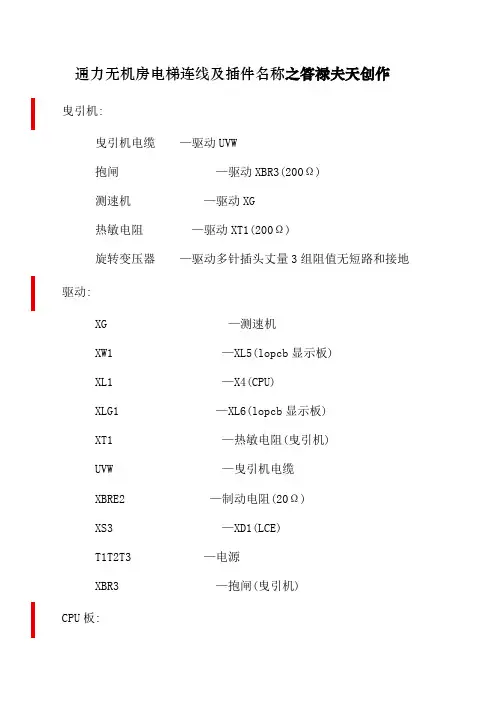

实用文档之"通力无机房电梯连线及插件名称"曳引机:曳引机电缆—驱动UVW抱闸—驱动XBR3(200Ω)测速机—驱动XG热敏电阻—驱动XT1(200Ω)旋转变压器—驱动多针插头测量3组阻值无短路和接地驱动:XG —测速机XW1 —XL5(lopcb显示板)XL1 —X4(CPU)XLG1 —XL6(lopcb显示板)XT1 —热敏电阻(曳引机)UVW —曳引机电缆XBRE2 —制动电阻(20Ω)XS3 —XD1(LCE)T1T2T3 —电源XBR3 —抱闸(曳引机)CPU板:X4 —XL1(驱动)XM16 —电源板(lcerec)XM17 —电源板(lcerec)XM25 —电源板(lcerec)X3 —X5(LCE)XL1 —XL1(lopcb显示板)XH12 —XS1(FCB)XH11 —警铃XC11 —XT1XC12 —XT2XM13 —lceoptXM14 —XM14(FCB)XM18 —对讲机LCE:XM9XD1 —XS3(驱动)XM5 —XLH12(安全回路板)XC3 —XT3(806板)1，2，3，4，号线220交流电源XC4 —XT3(806板)15，16号线220交流电源XM7XC1 —XT4(806板)XH2.XM3 —XLH8限速器(安全回路)XM4X5 —X3(CPU)安全回路:XLH1 —XM5(电源板)XLH2 —XM5(LCE)XLH3 —1.3连接XLH4 —地坑XLH5 —轿顶XLH6 —限速器XLH7 —厅门XLH8 —XH2.XM3(LCE)XLH9Lop显示板:XL1 —XL1(CPU)XL2XL3XL4 —称重XL5 —XW1(驱动)XL6 —XS3(驱动)XL8 —限速器XL9 —对讲机806板:XB1 —撞弓XB2 —安全钳XB3 —检修盒XB4 —轿顶急停XB5 —机械锁XB6 —安全窗XB7 —前轿门XB13 —轿顶插座XB14 —轿厢照明XB15 —轿厢风扇XB16 —门机电源XB18 —COB(轿厢显示)XB22 —61:UXB23 —61:NXB21 —30XB25 —77:UXB26 —77:NXB28 —门机板XB29 —光眼XB34 —应急电源XB35 —轿顶警报器XB33 —对讲机XB50 —称重传感器XT1 —XC11XT2 —XC12XT3 —XC3.XC4 XT4 —XC1。

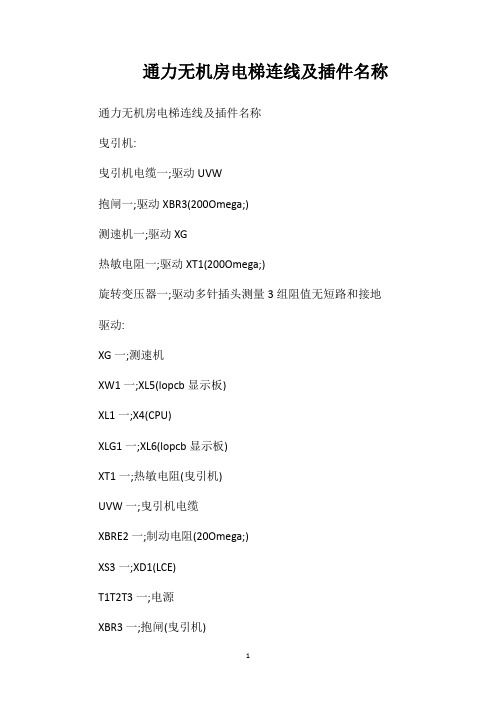

通力无机房电梯连线及插件名称通力无机房电梯连线及插件名称曳引机:曳引机电缆一;驱动UVW抱闸一;驱动XBR3(200Omega;)测速机一;驱动XG热敏电阻一;驱动XT1(200Omega;)旋转变压器一;驱动多针插头测量3组阻值无短路和接地驱动:XG一;测速机XW1一;XL5(lopcb显示板)XL1一;X4(CPU)XLG1一;XL6(lopcb显示板)XT1一;热敏电阻(曳引机)UVW一;曳引机电缆XBRE2一;制动电阻(20Omega;)XS3一;XD1(LCE)T1T2T3一;电源XBR3一;抱闸(曳引机)CPU板:X4一;XL1(驱动)XM16一;电源板(lcerec)XM17一;电源板(lcerec)XM25一;电源板(lcerec)X3一;X5(LCE)XL1一;XL1(lopcb显示板)XH12一;XS1(FCB)XH11一;警铃XC11一;XT1XC12一;XT2XM13一;lceoptXM14一;XM14(FCB)XM18一;对讲机LCE:XM9XD1一;XS3(驱动)XM5一;XLH12(安全回路板)XC3一;XT3(806板)1，2，3，4，号线220交流电源XC4一;XT3(806板)15，16号线220交流电源XM7XC1一;XT4(806板)XH2.XM3一;XLH8限速器(安全回路)XM4X5一;X3(CPU)安全回路:XLH1一;XM5(电源板)XLH2一;XM5(LCE)XLH3一;1.3连接XLH4一;地坑XLH5一;轿顶XLH6一;限速器XLH7一;厅门XLH8一;XH2.XM3(LCE)XLH9Lop显示板:XL1一;XL1(CPU)XL2XL3XL4一;称重XL5一;XW1(驱动)XL6一;XS3(驱动)XL8一;限速器XL9一;对讲机806板:XB1一;撞弓XB2一;安全钳XB3一;检修盒XB4一;轿顶急停XB5一;机械锁XB6一;安全窗XB7一;前轿门XB13一;轿顶插座XB14一;轿厢照明XB15一;轿厢风扇XB16一;门机电源XB18一;COB(轿厢显示)XB22一;61:UXB23一;61:NXB21一;30XB25一;77:UXB26一;77:NXB28一;门机板XB29一;光眼XB34一;应急电源XB35一;轿顶警报器XB33一;对讲机XB50一;称重传感器XT1一;XC11XT2一;XC12XT3一;XC3.XC4XT4一;XC1。

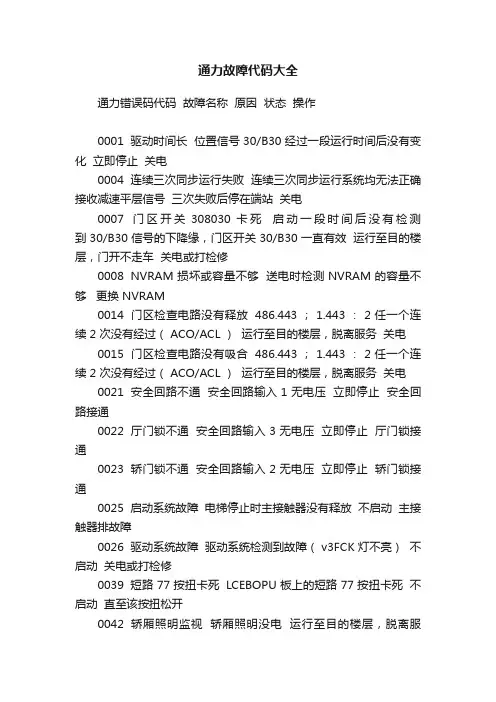

通力故障代码大全通力错误码代码故障名称原因状态操作0001 驱动时间长位置信号 30/B30 经过一段运行时间后没有变化立即停止关电0004 连续三次同步运行失败连续三次同步运行系统均无法正确接收减速平层信号三次失败后停在端站关电0007 门区开关 308030 卡死启动一段时间后没有检测到 30/B30 信号的下降缘，门区开关 30/B30 一直有效运行至目的楼层，门开不走车关电或打检修0008 NVRAM 损坏或容量不够送电时检测 NVRAM 的容量不够更换 NVRAM0014 门区检查电路没有释放 486.443 ； 1.443 ： 2 任一个连续 2 次没有经过（ ACO/ACL ）运行至目的楼层，脱离服务关电0015 门区检查电路没有吸合 486.443 ； 1.443 ： 2 任一个连续 2 次没有经过（ ACO/ACL ）运行至目的楼层，脱离服务关电0021 安全回路不通安全回路输入 1 无电压立即停止安全回路接通0022 厅门锁不通安全回路输入 3 无电压立即停止厅门锁接通0023 轿门锁不通安全回路输入 2 无电压立即停止轿门锁接通0025 启动系统故障电梯停止时主接触器没有释放不启动主接触器排故障0026 驱动系统故障驱动系统检测到故障（ v3FCK 灯不亮）不启动关电或打检修0039 短路 77 按扭卡死 LCEBOPU 板上的短路 77 按扭卡死不启动直至该按扭松开0042 轿厢照明监视轿厢照明没电运行至目的楼层，脱离服务直至该信号消失0044 关门障碍尝试多次关门但门锁不通 5 次失败后，门开不走关电或打检修0048 反向开门装置持续有效反向开门信号持续超过一分钟保持开门直至信号消失关电0051 启动无效 5 次启动不成功，可能比如厅门没关好开门然后再试五次自动恢复0052 上下同步开关同时有效 77U 和 77N 同时有效立即停止，只有 RDF 能开动在端站自动恢复0058 准备运行超时有运行要求但电梯没启动超过 100 秒立即停止，十秒后尝试运行关电或打检修0060 V3F16 的加速信号丢失没有收到驱动系统的加速信号运行至端站关电或打检修0071 门区信号丢失经过数层 61U/N 时找不到 30/B30 信号的上升沿运行至目的楼层，不开门关电或打检修0072 61U 信号卡死 61U 信号在离开门区一段时间后仍不释放运行至目的楼层，然后开至最低楼层，如仍然卡死，则脱离服务关电或打检修0073 61N 信号卡死经过数层门区时，找不到 61N 信号的上升沿同上关电或打检修0074 61N 信号卡死 61N 信号在离开门区一段时间后仍不释放同上关电或打检修0075 61U 信号卡死经过数层门区时，找不到 61U 信号的上升沿同上关电或打检修0076 门区监视第一次不释放 486.443 ： 1.443 ： 2 任一运行时没有释放（ ADO/ACL ）（允许）运行至目的楼层 15 秒后自动恢复0077 开门限位故障（一直无效）开门但收不到开门信号0078 轿内按扭卡死任意轿内按扭卡死超过 60 秒取消该扭服务，直至……..按扭恢复正常0079 外呼按扭卡死任意外呼按扭卡死超过 60 秒取消该扭服务，直至……..按扭恢复正常0082 门区监视第一次不吸合 486.443 ： 1.443 ： 2 任一运行时没有吸合（ ADO/ACL ）（允许）运行至目的楼层 15 秒后自动恢复0083 位置丢失计算与井道信号不符运行至端站0084 开门限位故障（一直有效）门关好但仍收到开门信号自动恢复0089 厅门锁回路监视厅门打开（非轿厢位置）运行至目的楼层，脱离服务关电或打检修0145 EBD 设备损坏 EBD 设备0146 EBD 电池损坏 EBD 电池驱动故障0101 驱动停止驱动系统检测到故障使电梯停止检查井道驱动故障0102 马达过电流0103 制动电阻制动电阻损坏检查制动电阻0104 马达过热马达热敏0105 交流供电中间直流电压过低0106 V3F 不好0107 承重装置故障承重信号电压小于 0.6V 调节承重装置0108 马达 / 测速出错测速极性接反 / 轿厢平衡不良 / 承重不准 / 制动器没打开 / 驱动参数不对 / 超速0109 位置丢失驱动系统位置丢失查下减速、平层开关0110 散热器过热驱动模块的散热器过热控制过程中的驱动故障0111 桥板 61 ： N 在 61 ： U 之下 61 ： U/N 调换查平层开关顺序0112 61 ： U/N 重叠太少查平层开关位置0113 同步开关错误同步开关错误同步开关故障查同步开关0114 楼层距离太短查磁铁位置0115 比例错误0116 测楼计数错误学习运行不成功重做楼层学习网络故障原因状态操作A 门侧 /3 门侧1101 输入板坏电路板损坏，接线错误或没电无法联系正常减速停层，关门不动直到再次联系上1202/2201 第一块板故障电路板损坏，接线错误或没电无法联系单梯继续正常服务直到再次联系上1202/2202 第二块板故障电路板损坏，接线错误或没电无法联系单梯继续正常服务直到再次联系上1203/2203 第三块板故障电路板损坏，接线错误或没电无法联系单梯继续正常服务直到再次联系上1301/2301 输出板坏电路板损坏，接线错误或没电无法联系到达目的层，开门不动直到再次联系上1401/2401 第一块板故障电路板损坏，接线错误或没电无法联系继续正常服务运行信号检测通过14xx/24xx 第 xx 块板故障电路板损坏，接线错误或没电无法联系继续正常服务运行信号检测通过1501/2501 第一块板故障电路板损坏，接线错误或没电无法联系继续正常服务运行信号检测通过15xx/25xx 第 xx 块板故障电路板损坏，接线错误或没电无法联系继续正常服务运行信号检测通过1601 扩展板坏电路板损坏，接线错误或没电无法联系单梯继续正常服务直到再次联系上1701/2701 第一块板故障电路板损坏，接线错误或没电无法联系直到再次联系上17xx/27xx 第 xx 块板故障电路板损坏，接线错误或没电无法联系直到再次联系上•【如何订阅本平台】。

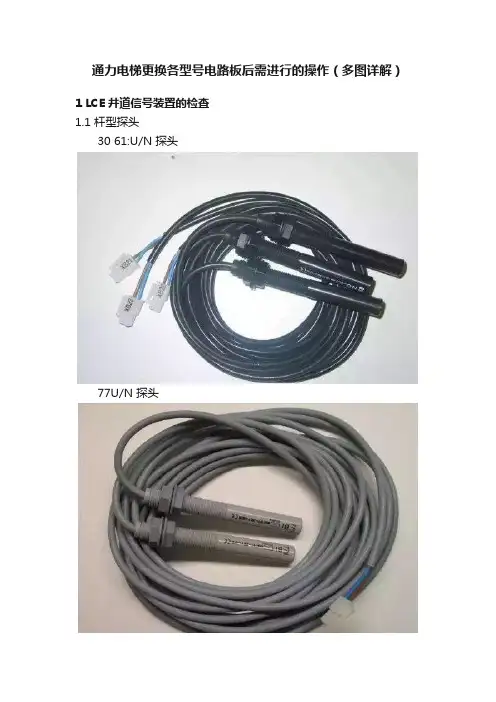

通力电梯更换各型号电路板后需进行的操作（多图详解）1 LCE井道信号装置的检查1.1 杆型探头30 61:U/N 探头77U/N 探头杆型探头 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1 下面是探头的井道布置图和安装尺寸1.2 U型感应器U 型感应器由 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:SU 型感应器由 U 型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1下面是U型感应器的井道布置图和安装尺寸2 LCE通过参数修改楼层显示2.1 操作界面的介绍2.2 修改楼层显示3 LCE 故障处理3.1 读取故障LCE在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1 读取存储的故障 E–2–1清除存储的故障3.2 故障处理按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外)4.1 LCECPU 板的类型LCECPU 有三种:LCECPU20 LCECPU40 LCECPUncLCECPU20 LCECPU40 用于MINILCECPUnc 用于MONO SMONO TRANSYS4.2 更换 LCECPU 板当LCECPU 板上的change board 红灯点亮及某个功能不能实现，确认电子板问题时,需要更换 LCECPU 板更换步骤:4.2.1 断电拆掉LCECPU板前面的LCECAN板(如果有) 拔下所有连接插头，取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片)4.2.2 拆掉固定螺丝取下旧板.4.2.3 安装新板,安装螺丝固定4.2.4 装回 LCECPU D7 芯片, 还原所有连接插头,装回LCECAN板.4.2.5 送电 ,做 5-7-1 做 5-2-14.2.6 按照功能表设置所有菜单4.2.7 快车运行,按功能表检查所有功能是否正常.5 LCE 更换除LCECPU板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.5.1 机房部份: LCEADO 板直接更换,不需要做设定LCEOPT 板确认新板上的封插与旧板一致,做 5-7-1LCEREC 板更换后,做5-7-1LCEGTWO 板确保新板上的封插与旧板一致，更换后,作 5-7-1 LCECAN 板确保新板上的芯片版本与旧板一致5.2 轿厢部份LCECCB板更换完电子板后做 5-7-1LCECOB板更换电子板后做 5-7-1LCECEB 板更换电子板后做 5-7-16 LCE 修改参数6.1 菜单介绍LCE 控制系统共有9个部份的菜单,如下:E 故障显示1 电梯参数2 V3F16es 驱动的参数3 楼层标志4 显示5 调试6 驱动参数(根据驱动的不同参数不一样)7 电梯参数8 外部群组参数具体参数见附件26.2 修改参数参数需要修改时,根据电梯功能表,按照本资料的第 2.2 部份更改7 LCE D7 D8更换7.1 LCE D7 更换当LCE D7 芯片需要升级或损坏时，更换 LCE D7 芯片更换步骤：7.1.1 断电，使用专用拔子，取下LCE D7 芯片7.1.2 安装新的芯片，芯片的缺口要与电子板上的标记缺口位置一致。

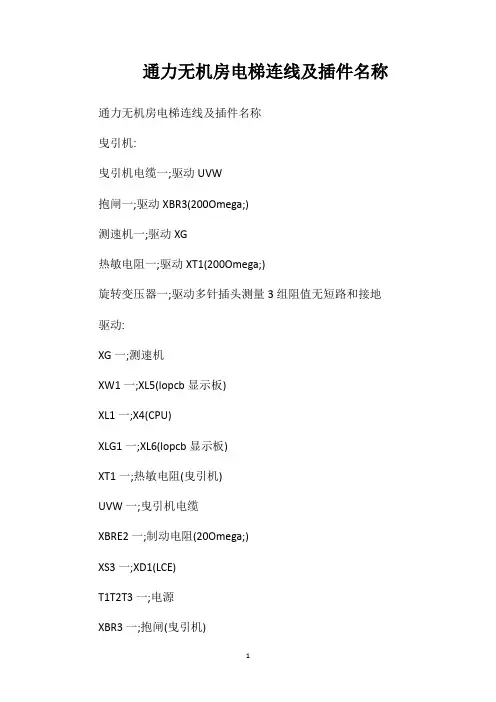

通力无机房电梯连线及插件名称曳引机:曳引机电缆—驱动UVW抱闸—驱动XBR3(200Ω)测速机—驱动XG热敏电阻—驱动XT1(200Ω)旋转变压器—驱动多针插头测量3组阻值无短路和接地驱动:XG —测速机XW1 —XL5(lopcb显示板)XL1 —X4(CPU)XLG1 —XL6(lopcb显示板)XT1 —热敏电阻(曳引机)UVW —曳引机电缆XBRE2 —制动电阻(20Ω)XS3 —XD1(LCE)T1T2T3 —电源XBR3 —抱闸(曳引机)CPU板:X4 —XL1(驱动)XM16 —电源板(lcerec)XM17 —电源板(lcerec)XM25 —电源板(lcerec)X3 —X5(LCE)XL1 —XL1(lopcb显示板)XH12 —XS1(FCB)XH11 —警铃XC11 —XT1XC12 —XT2XM13 —lceoptXM14 —XM14(FCB)XM18 —对讲机LCE:XM9XD1 —XS3(驱动)XM5 —XLH12(安全回路板)XC3 —XT3(806板)1，2，3，4，号线220交流电源XC4 —XT3(806板)15，16号线220交流电源XM7XC1 —XT4(806板)XH2.XM3 —XLH8限速器(安全回路)XM4X5 —X3(CPU)安全回路:XLH1 —XM5(电源板)XLH2 —XM5(LCE)XLH3 —1.3连接XLH4 —地坑XLH5 —轿顶XLH6 —限速器XLH7 —厅门XLH8 —XH2.XM3(LCE)XLH9Lop显示板:XL1 —XL1(CPU)XL2XL3XL4 —称重XL5 —XW1(驱动)XL6 —XS3(驱动)XL8 —限速器XL9 —对讲机806板:XB1 —撞弓XB2 —安全钳XB3 —检修盒XB4 —轿顶急停XB5 —机械锁XB6 —安全窗XB7 —前轿门XB13 —轿顶插座XB14 —轿厢照明XB15 —轿厢风扇XB16 —门机电源XB18 —COB(轿厢显示)XB22 —61:UXB23 —61:NXB21 —30XB25 —77:UXB26 —77:NXB28 —门机板XB29 —光眼XB34 —应急电源XB35 —轿顶警报器XB33 —对讲机XB50 —称重传感器XT1 —XC11XT2 —XC12XT3 —XC3.XC4XT4 —XC1。

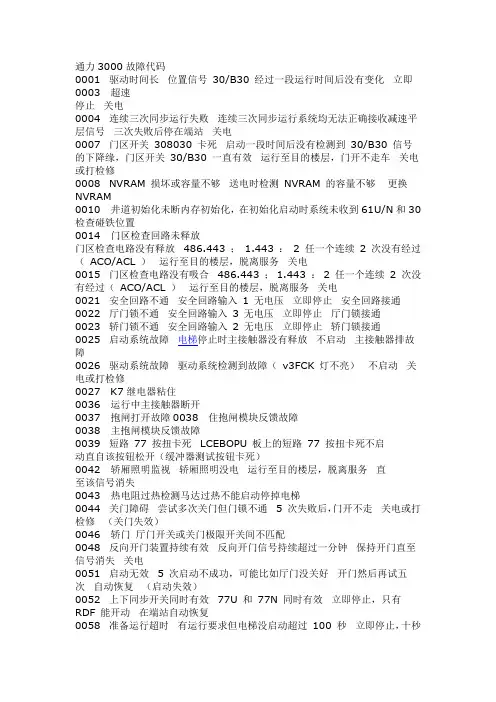

通力3000故障代码0001 驱动时间长位置信号30/B30 经过一段运行时间后没有变化立即0003 超速停止关电0004 连续三次同步运行失败连续三次同步运行系统均无法正确接收减速平层信号三次失败后停在端站关电0007 门区开关308030 卡死启动一段时间后没有检测到30/B30 信号的下降缘，门区开关30/B30 一直有效运行至目的楼层，门开不走车关电或打检修0008 NVRAM 损坏或容量不够送电时检测NVRAM 的容量不够更换NVRAM0010 井道初始化未断内存初始化，在初始化启动时系统未收到61U/N和30 检查碰铁位置0014 门区检查回路未释放门区检查电路没有释放486.443 ；1.443 ：2 任一个连续 2 次没有经过（ACO/ACL ）运行至目的楼层，脱离服务关电0015 门区检查电路没有吸合486.443 ；1.443 ：2 任一个连续2 次没有经过（ACO/ACL ）运行至目的楼层，脱离服务关电0021 安全回路不通安全回路输入1 无电压立即停止安全回路接通0022 厅门锁不通安全回路输入3 无电压立即停止厅门锁接通0023 轿门锁不通安全回路输入2 无电压立即停止轿门锁接通0025 启动系统故障电梯停止时主接触器没有释放不启动主接触器排故障0026 驱动系统故障驱动系统检测到故障（v3FCK 灯不亮）不启动关电或打检修0027 K7继电器粘住0036 运行中主接触器断开0037 抱闸打开故障0038 住抱闸模块反馈故障0038 主抱闸模块反馈故障0039 短路77 按扭卡死LCEBOPU 板上的短路77 按扭卡死不启动直自该按钮松开（缓冲器测试按钮卡死）0042 轿厢照明监视轿厢照明没电运行至目的楼层，脱离服务直至该信号消失0043 热电阻过热检测马达过热不能启动停掉电梯0044 关门障碍尝试多次关门但门锁不通 5 次失败后，门开不走关电或打检修（关门失效）0046 轿门厅门开关或关门极限开关间不匹配0048 反向开门装置持续有效反向开门信号持续超过一分钟保持开门直至信号消失关电0051 启动无效 5 次启动不成功，可能比如厅门没关好开门然后再试五次自动恢复（启动失效）0052 上下同步开关同时有效77U 和77N 同时有效立即停止，只有RDF 能开动在端站自动恢复0058 准备运行超时有运行要求但电梯没启动超过100 秒立即停止，十秒后尝试运行关电或打检修（无驱动超时信号）0060 V3F16 的加速信号丢失没有收到驱动系统的加速信号运行至端站关电或打检修0061 强迫关门时过长0062 门区信号丢失（检修运行上下方向按钮卡住）0071 门区信号丢失经过数层61U/N 时找不到30/B30 信号的上升沿运行至目的楼层，不开门关电或打检修（门区磁铁30丢失）0072 61U 信号卡死61U 信号在离开门区一段时间后仍不释放运行至目的楼层，然后开至最低楼层，如仍然卡死，则脱离服务关电或打检修 (60U磁铁失效吸合0073 61N 信号卡死经过数层门区时，找不到61N 信号的上升沿同上关电或打检修（61N磁铁丢失）0074 61N 信号卡死61N 信号在离开门区一段时间后仍不释放同上关电或打检修（61N 磁铁失效吸合）0075 61U 信号卡死经过数层门区时，找不到61U 信号的上升沿同上关电或打检修（61U磁铁丢失）0076 门区监视第一次不释放486.443 ：1.443 ：2 任一运行时没有释放（ADO/ACL ）（允许）运行至目的楼层15 秒后自动恢复（门区检测回路未被释放）0077 开门限位故障（一直无效）开门但收不到开门信号0078 轿内按扭卡死任意轿内按扭卡死超过60 秒取消该扭服务，直至……..按扭恢复正常0079 外呼按扭卡死任意外呼按扭卡死超过60 秒取消该扭服务，直至……..按扭恢复正常0081 再平层故障0082 门区监视第一次不吸合486.443 ：1.443 ：2 任一运行时没有吸合（ADO/ACL ）（允许）运行至目的楼层15 秒后自动恢复0083 位置丢失计算与井道信号不符运行至端站0084 开门限位故障（一直有效）门关好但仍收到开门信号自动恢复0086 启动允许信号一直有效0087 轿门触电无法打开0089 厅门锁回路监视厅门打开（非轿厢位置）运行至目的楼层，脱离服务关电或打检修驱动故障0101 驱动停止驱动系统检测到故障使电梯停止检查井道驱动故障（急停）0102 马达过电流（RMS电流过大）0103 制动电阻制动电阻损坏检查制动电阻0104 马达过热马达热敏0105 交流供电中间直流电压过低（AC电压V3F10）0106 V3F 不好（变频器故障）0107 称重装置故障承重信号电压小于0.6V 调节承重装置0108 马达/ 测速出错测速极性接反/ 轿厢平衡不良/ 承重不准/ 制动器没打开/ 驱动参数不对/ 超速（马达测速失效）0109 位置丢失驱动系统位置丢失查下减速、平层开关 9（丢失楼层）0110 散热器过热驱动模块的散热器过热控制过程中的驱动故障0111 桥板61 ：N 在61 ：U 之下61 ：U/N 调换查平层开关顺序0112 61 ：U/N 重叠太少查平层开关位置0113 同步开关错误同步开关错误同步开关故障查同步开关0114 楼层距离太短查磁铁位置0115 比例错误（倍数错误）0116 测楼计数错误学习运行不成功重做楼层学习网络故障原因状态操作A 门侧/3 门侧0117 井道学校不成功0122 DTS运行时间监控（看0001）0125 力矩超极限0126 安全继电器开路0145 EBD 设备损坏EBD 设备0146 EBD 电池损坏EBD 电池14877N信号丢失14977U信号丢失150NTS开关失效151NTS开关故障152NTS停止故障153NTS超速，与LCEDRV产品有关154无效的NTS开关组，与LCEDRV产品有关0156 LCEDRV软件检测到一个NTS停梯已发生0163 K486故障0164 当电梯停止时K486无法吸合0166 在平层太快0167 油箱温度太高(液压梯)0169 电池电压太低0170 交流电池故障0172 井道和轿厢24V电源（保险丝坏了，拆去CPU版XM17）0175 上部ETS（136:U）开关问题1101 输入板坏电路板损坏，接线错误或没电无法联系正常减速停层，关门不动直到再次联系上（娇顶接线板故障）1202/2201 第一块板故障电路板损坏，接线错误或没电无法联系单梯继续正常服务直到再次联系上1202/2202 第二块板故障电路板损坏，接线错误或没电无法联系单梯继续正常服务直到再次联系上1203/2203 第三块板故障电路板损坏，接线错误或没电无法联系单梯继续正常服务直到再次联系上1301/2301 输出板坏电路板损坏，接线错误或没电无法联系到达目的层，开门不动直到再次联系上1401/2401 第一块板故障电路板损坏，接线错误或没电无法联系继续正常服务运行信号检测通过14xx/24xx 第xx 块板故障电路板损坏，接线错误或没电无法联系继续正常服务运行信号检测通过1501/2501 第一块板故障电路板损坏，接线错误或没电无法联系继续正常服务运行信号检测通过15xx/25xx 第xx 块板故障电路板损坏，接线错误或没电无法联系继续正常服务运行信号检测通过1601 扩展板坏电路板损坏，接线错误或没电无法联系单梯继续正常服务直到再次联系上1701/2701 第一块板故障电路板损坏，接线错误或没电无法联系直到再次联系上17xx/27xx 第xx 块板故障电路板损坏，接线错误或没电无法联系直到再次联系32 LCECOB输出/输入板（轿厢内接按钮开关等）32： LCECEB输出/输入板（轿厢内接按钮开关等）197 LCEFB楼层电脑版198 同上228 LECRAL远程警报板375 LCECPU CPU板375： LCPCB厅站控作控制板379 LCE230/LCEADO安全回路板379： LOP230厅站操作板安全回路电源板722 LCEOPT功能选项板731 LCECAN CAN板806 LCECCB 娇顶接线板LCECCEB娇顶接线扩展板。

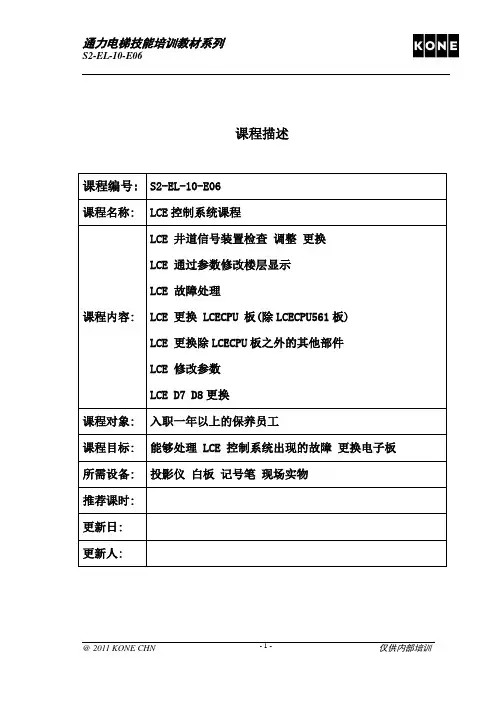

课程描述课程编号: S2-EL-10-E06课程名称: LCE控制系统课程课程内容: LCE 井道信号装置检查调整更换LCE 通过参数修改楼层显示LCE 故障处理LCE 更换 LCECPU 板(除LCECPU561板) LCE 更换除LCECPU板之外的其他部件LCE 修改参数LCE D7 D8更换课程对象: 入职一年以上的保养员工课程目标: 能够处理 LCE 控制系统出现的故障更换电子板所需设备: 投影仪白板记号笔现场实物推荐课时:更新日:更新人:目录1 LCE井道信号装置的检查 ........................................... - 3 -1.1 杆型探头 ................................................... - 3 -1.2 U型感应器.................................................. - 6 -2. LCE 通过参数修改楼层显示........................................ - 9 -2.1 操作界面的介绍 ............................................. - 9 -2.2 修改楼层显示 ............................................... - 9 -3 LCE 故障处理.................................................... - 10 -3.1 读取故障 .................................................. - 10 -3.2 故障处理 .................................................. - 10 -4 LCE 更换LCECPU 板(除LCECPU561外) .............................. - 10 -4.1 LCECPU 板的类型 ........................................... - 10 -4.2 更换 LCECPU 板 ............................................ - 11 -5 LCE 更换除LCECPU板之外的其他部件............................... - 12 -5.1 机房部份: LCEADO 板 ....................................... - 12 -5.2 轿厢部份 .................................................. - 15 -6 LCE 修改参数.................................................... - 17 -6.1 菜单介绍 .................................................. - 17 -6.2 修改参数 .................................................. - 17 -7 LCE D7 D8更换 .................................................. - 18 -7.1 LCE D7 更换 ............................................... - 19 -7.2 LCE D8 更换 ............................................... - 19 -1 LCE井道信号装置的检查1.1 杆型探头30 61:U/N 探头77U/N 探头杆型探头 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:S 每一个探头都是由相对应的磁条触发每调整一次探头的位置和磁条的位置都要做井道学习5-2-1 下面是探头的井道布置图和安装尺寸1.2 U型感应器U 型感应器由 30 61:U/N 组成电梯的门区平层系统杆型77U/N 组成电梯的终端减速系统,根据梯速需要加77:SU 型感应器由 U 型的铝板触发每调整一次U型感应器和U型铝板的位置和磁条的位置都要做井道学习5-2-1 下面是U型感应器的井道布置图和安装尺寸2. LCE 通过参数修改楼层显示2.1 操作界面的介绍2.2 修改楼层显示例:把4层的楼层显示从 4 改为 5步骤动作显示注释1 置RDF 开关为ON的位置F1 0021 安全回路断开2 按下菜单按钮 E3 按下菜单按钮 3 按三次4 按ACCEPT按钮3-15 按箭头按钮上3-26 按ACCEPT按钮FLr 17 按箭头按钮上FLr 4 按三次8 按ACCEPT按钮 49 按箭头按钮上 510 按ACCEPT按钮 5 保存11 断电再送电F1 002112 置RDF 开关为OFF的位置电梯回到正常壮态5层的楼层显示会自动显示 6 ,以此类推.3 LCE 故障处理3.1 读取故障LCE 在操作界面上能显示控制系统和驱动系统的故障码,当前的故障能实时显示,故障排除后故障码能保存(最多99个),也可以清除全部故障E–1 读取存储的故障 E–2–1清除存储的故障3.2 故障处理按照 LCE 操作界面显示的故障码,对照故障代码表排除故障.故障代码表见附件14 LCE 更换LCECPU 板(除LCECPU561外)4.1 LCECPU 板的类型LCECPU 有三种: LCECPU20 LCECPU40 LCECPUncLCECPU20 LCECPU40 用于MINILCECPUnc 用于MONO SMONO TRANSYS4.2 更换 LCECPU 板当LCECPU 板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换 LCECPU 板更换部骤:4.2.1 断电拆掉LCECPU板前面的LCECAN板(如果有) 拔下所有连接插头取下带黄色标签的 LCECPU D7 芯片(因为新板不带芯片)4.2.2 拆掉固定螺丝取下旧板.4.2.3 安装新板,安装螺丝固定4.2.4 装回 LCECPU D7 芯片, 还原所有连接插头,装回LCECAN板.4.2.5 送电 ,做 5-7-1 做 5-2-14.2.6 按照功能表设置所有菜单4.2.7 快车运行,按功能表检查所有功能是否正常.5 LCE 更换除LCECPU板之外的其他部件当电子板上的change board 红灯点亮及某个功能不能实现确认电子板问题时,需要更换电子板,换板后,要确认全部功能正常.5.1 机房部份: LCEADO 板直接更换,不需要做设定LCEOPT 板确认新板上的封插与旧板一致,做 5-7-1 LCEREC 板直接更换LCEGTW 板更换后,做5-7-1LCEGTWO 板确保新板上的封插与旧板一致更换后,作 5-7-1LCECAN 板确保新板上的芯片版本与旧板一致 5.2 轿厢部份LCECCB板更换完电子板后做 5-7-1LCECOB板更换电子板后做 5-7-1 LCECEB 板更换电子板后做 5-7-16 LCE 修改参数6.1 菜单介绍LCE 控制系统共有9个部份的菜单,如下:E 故障显示1 电梯参数2 V3F16es 驱动的参数3 楼层标志4 显示5 调试6 驱动参数(根据驱动的不同参数不一样)7 电梯参数8 外部群组参数具体参数见附件26.2 修改参数参数需要修改时,根据电梯功能表,按照本资料的第 2.2 部份更改7 LCE D7 D8更换7.1 LCE D7 更换当LCE D7 芯片需要升级或损坏时，更换 LCE D7 芯片更换步骤：7.1.1 断电，使用专用拔子，取下LCE D7 芯片7.1.2 安装新的芯片，芯片的缺口要与电子板上的标记缺口位置一致。
一. 主要部件控制器管理所有的电梯组件之间的通信，比如轿厢电气设备，井道电气设备，电机和驱动系统。
二电气化部件在下面的图表里，你可以看到运通产品的电气系统的结构。
它由许多pc板组成，三. 控制柜3.1 GPS20K,GP20K,GO20K控制柜排布1. LCEDRV驱动模块2. LCECPU主控制器3. LCECAN群控控制模块4. LCEKNX电梯运行模块5. LCEADO安全回路模块6. LCEOPT控制功能板7. LCEGTW群控控制模块8. LCEREC电源模块9. 变压器10. LCEBRK制动器控制模块11. 变压器12.相序保护器13. 空气开关14. 变频器15. 接触器16. 接触器17. 滤波器18. 线排19. 接地排3.2 GPN20K,GON20K控制柜排布1. 接触器2. 滤波器1. 接触器2. 滤波器3. 变频器4. 监视窗5. 三脚插座6. 保险丝7. 相序8. 主断路器9. 漏电断路器10. LCEDRV驱动板11. LCECPU主控制板12. LCE230/LCEADO安全回路板13. 变压器14. LCEBRK抱闸模块15. 继电器16. 线排17. 行程开关18. 松闸扳手19. 按钮控制面板20. LCEREC电源板21. LCEOPT功能板22. LCEGTW板3.3 安全回路1.GPS20K,GP20K,GO20K安全回路图2.无机房安全回路图四用户界面的操作手册4.1 CPU用户界面的按钮4.1.1用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9.限速器测试10.子菜单11.数值（调整值）12.减小数值/楼层13.下召14.缓冲测试用户界面的功能模式如下表所示如何通过用户界面召梯下例描述了召梯的步骤。
在该例里，轿厢在2楼，你想要把它召至6楼如何通过用户界面改变电梯参数下例描述了改变"door open time"参数的步骤。

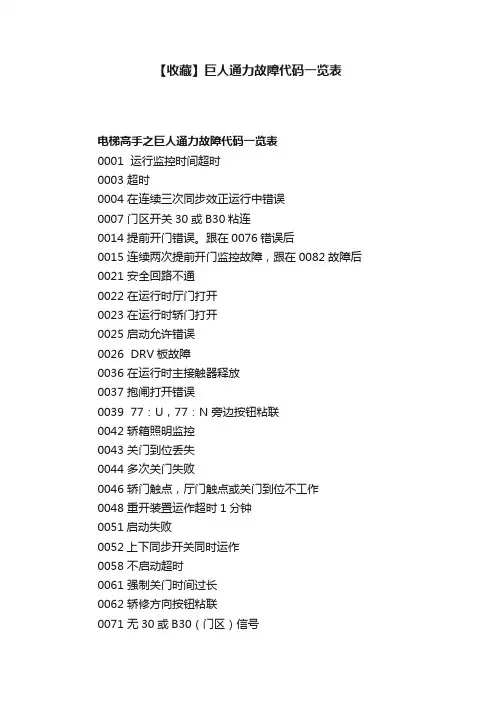

【收藏】巨人通力故障代码一览表电梯高手之巨人通力故障代码一览表0001 运行监控时间超时0003 超时0004 在连续三次同步效正运行中错误0007 门区开关30或B30粘连0014 提前开门错误。
跟在0076错误后0015 连续两次提前开门监控故障，跟在0082故障后0021 安全回路不通0022 在运行时厅门打开0023 在运行时轿门打开0025 启动允许错误0026 DRV板故障0036 在运行时主接触器释放0037 抱闸打开错误0039 77：U，77：N 旁边按钮粘联0042 轿箱照明监控0043 关门到位丢失0044 多次关门失败0046 轿门触点，厅门触点或关门到位不工作0048 重开装置运作超时1分钟0051启动失败0052上下同步开关同时运作0058 不启动超时0061 强制关门时间过长0062 轿修方向按钮粘联0071 无30或B30（门区）信号0072 61：U输入粘联错误0073 无61：N输入0074 61：N输入粘联错误0166 在平层过快0169 自动电池测试探测到电池电压过底0170 AC供电故障0172 24VDC轿箱和井道供电0213 未发现楼层节点以下为DRV板故障0101 驱动停止0102 LCEDRV缓冲测试按钮粘联0104电机过热0105 变频器故障0106 LCEDRV板故障0107 LWD故障0109 位置丢失以下为在SETUP学习时的故障0113 同步开关77：S故障0114 楼层距离过近0117 没有楼层位置自学习以下为网络LCECCBS轿顶连接板1201 操纵箱内第一块CEB板故障1202 操纵箱内第二块CEB板故障12nn 操纵箱内第n块板故障LCECOB前门1301 前门COB板故障后门2301 后门COB板故障LCEFCB前门1401~~14nn 第n块FCB板故障后门2401~~24nn 第n块FCB板故障LCEFOB前门15~~ 后门25~~15nn~~25nn 第n块FOB板故障LCEGTW板1601 网关板故障LCEOPT17nn~~27nn 第n块OPT板故障LCECIB前门1801 前门轿箱司机功能板故障后门2801 后门轿箱司机功能板故障。
通力电梯电子板介绍（二）（文字版）在通力电梯中采用了很多不同类型、不同规格的电路板，这些电路板通力电梯公司都给它们编制了相应的标识，这些标示采用数字加字母的形式，以方便人们查找。
下面以通力3000梯型的为例逐一介绍，以帮助朋友们维修通力电梯提高维修效率。
电梯的主控制电路板LCECPU板，LCECPU电路板分为713100G01，763640G01，773380G02，773380G04几个系列，713100G01早起的无机房电梯用得比较多，现在很少用了，763640G01一般是和放在井道里的一体化变频器一起用，外面操作用一块763600G01操作。
现在使用较多LCECPU电路板是以773380G02，773380G04。
而773380G02多用于高速梯，773380G04用于低速电梯。
LCECPU电路板板上可以附加有两种板，一种是并联的CAN板，序列号多为713110G02，713110G04，这两种电路板表面上看上去是一样的，实际应中上面可插拨的程序不一样，不能想当然的以为把程序调过来就认为G02和G04的板子就能通用，这样很可能会把CPU 板搞坏！通用时就会报并联故障。
另一种叫KNX电路板，电路板的序号为713130G01，这种板可用在单台电梯中被锁梯后，解开一万次上锁。
通力电梯控制柜里装有变频器，变频器由A1、A2、A3电路板组成，早期的无机房电梯的V3F16ES变频器的A1、A2、A3电路板，它们的序列号分别是713900G01，713930G01，612012G01，A1电路板是变频器的主控制电路板，A2电路板是变频器的驱动板，A3电路板是一块抱闸板。
还有一种无机房的一体化的变频器，序列号为769900G01。
小机房电梯的V3F25变频器的A1、A2、A3电路板的序号分别是781380G01或781380G02，725800G01，725810G01。
控制柜中还有一些小型的电路板，他们分别是电源电路板713140G01到713140G08，相当于其它电梯的开关电源，安全回路电路板713120G01和G02，特别要说明的是带提前开门功能的安全回路电路板的序列号为713160G01，这种板上面装有4个ABB牌子的继电器，这些继电器比较容易损坏。
通力有机房和无机房安全回路短接介绍培训通力小机房电梯控制系统培训奥的斯钢带检测常见故障处理及调试学习新时达AS380系列新国标主板轿厢板端子介绍蒂森MC2系统主板介绍及调试目录1.通力无机房主板LCED 指示灯说明2.通力无机房电梯安全LOP230板3.LOP230板安全回路短接插件介绍4.通力有机房电梯安全回路由ADO板以上插件组成5安全板ADO短接插件介绍1.通力无机房主板LCED 指示灯说明:指示灯( 左列)亮灭注解Emergency alam（红色）有警报没有警报按选择/输入按钮重置Lift in fault（红色）有故障,电梯不能启动电梯正常Cpu running（黄色）Cpu 正在运行CPU 不在运行CPU 运行时指示灯闪烁Inspection （黄色）DS 位于检修位置42 ：DS 位于正常位置42 ：DS 在轿顶Rescue drive（黄色）Carcommunication OK （绿色）RDF 开关在RECALL运行方式运行LCECPU 与LCECCB 间信息交流正常，软件版本2.3 以上RDF 在正常位置2.3 以前版本应是灭的 ,2.3 以后版本若灭 , 则信息交流有问题开关在控制柜检查接线Shaft comm..ok( 绿LCECPU 与楼层板间信息交流正常LCECPU 与楼层板间LCECPU 与楼层板间信息交流不正常检查接线检查接线+24V controller OK( 绿色)24V 控制柜供电电源正常24V 控制柜供电电源正常保险丝 F4+5VcontrollerOK 9( 绿色)LCECPU5V 电源正常5V 电源故障如果 24V 指示灯亮 , 则更换LCECPU 板+24V Car &shaft OK( 绿色)24V 轿厢, 井道供电电源正常24V 电源故障检查保险丝 F5Change bord( 红色 )LCECPU 板烧毁LCECPU 板正常更换新板Speed>0.1m/s(黄色 )正在加速 ,速度大于 0.1M/S正在减速 , 速度小于 0.1M/S指示灯( 中间)亮灭注解Start pemit( 黄色）主继电器都激活(201:1,201:2,201:4)主继电器都释放如果灯不灭 , 可能有继电器阻塞(XD1/3POS379) Shaft doorcontact( 黄色)所有层门都已关好层门未关好XH2/3 终端POS.379Close door command( 黄色)关门命令有效关门命令无效从LCE 到ADV从 LCE 到ADVDrive needed( 黄色)控制系统认为需要启动不需要启动呼梯,泊梯. 自动平层等V3F OK( 绿色) 驱动系统可正常运行驱动单元有故障Safety input(绿色)到轿门触点前的安全回路正常到轿门触点前的安全回路有问题XC1/5 POS379Open doorcommand(黄色)开门命令有效无命令从 LCE 到ADVphotocell (黄色)光眼光束受挡光束未受挡光束未受挡XB29/2 及XB31/2POS.379Open button(黄色）轿厢内开门按钮按下未按下Closeforce limiter(黄色)关门力限制器申请重开门不需重开门XB28/8 及XB30/8POS806指示灯(右列)亮灭注解Drive up(黄色）向上运行指令已送往V3F25无效77:U( 黄色）轿厢在上部减速区轿厢不在上部减速区 77:U 断开61:U( 黄色）轿厢在 61:U 区内轿厢不在 61:U 区地坎以上地坎以上 5MM,以下 145MM30 ( 黄色)轿厢在门区内轿厢不在门区内地坎以上 150MM,以下 150MM61N( 黄色）轿厢在 61:N 区内轿厢不在 61:N 区内地坎以下 5MM,以上 145MM77:N( 黄色）轿厢在下部减速区轿厢不在下部减速区 77:N 断开77:S( 黄色）77:S 开关断开或无此开关轿厢不在上下端站只在终端楼层间距短的时候Drive down( 黄色）向下运行指令已送往 V3F25无效2.通力无机房电梯安全LOP230板安全回路由LOP230板以上插件组成1. XLH8插件2. XLH7插件3. XLH6插件4. XLH5插件5. XLH4插件6. XLH3插件3.LOP230板安全回路短接插件介绍1.插件XLH8XLH8的1-3脚，短接轿门锁。
通力小机房电梯控制系统（MINISPACE TM LCE）检修参考手册通力小机房控制系统1.4版本控制柜和驱动单元通力小机房控制系统（MINISPACE TM）1.5版本的控制柜和分离式驱动柜通力小机房控制系统（MINISPACE TM）1.5版本控制柜和驱动单元目录表1 介绍 --------------------------------------------------------------------------------------------------------- 3 1.1基本故障检查 ---------------------------------------------------------------------------------------------3 1.2相关文件 ---------------------------------------------------------------------------------------------------31.3预防电击危险的基本原则 ------------------------------------------------------------------------------32 安全准则 ----------------------------------------------------------------------------------------------- 42.1加强安全的方法 ------------------------------------------------------------------------------------------43 LCE板的更换 -------------------------------------------------------------------------------------------- 53.1安装新LON的协议 ------------------------------------------------------------------------------------ 54 LCE使用界面的介绍 ----------------------------------------------------------------------------------- 6 4.1LCE使用界面（LCECPU40）------------------------------------------------------------------------ 64.2怎么使用LCE使用界面 -------------------------------------------------------------------------------- 75 LCE板 ------------------------------------------------------------------------------------------------------ 8 5.1 LCE板的详述 -------------------------------------------------------------------------------------------- 8 5.2 LCECPU（主控CPU）-------------------------------------------------------------------------------- 9 5.3 LCEADO板（安全电路和ADO/ACL）-------------------------------------------------------------12 5.4 LCECAN板（网络控制区）---------------------------------------------------------------------------14 5.5 LCEREC板（整流板）>13140G04 ---------------------------------------------------------------- 15 5.6 LCEREC板（整流板）>13140G08 ---------------------------------------------------------------- 16 5.7 LCERAL板(远程报警板) -------------------------------------------------------------------------------17 5.8 LCEETS (紧急停止终端板) ----------------------------------------------------------------------------18 5.9 LCEHKM板 (香港模块) -------------------------------------------------------------------------------- 20 5.10 LCEGTW板 (转连接板) ------------------------------------------------------------------------------ 21 5.11光耦转连接板和RS485转接板 --------------------------------------------------------------------- 22 5.12 LCEOPT板(功能选择板) ---------------------------------------------------------------------------- 24 5.13 LCEEAQ板 (地震探测器板) ------------------------------------------------------------------------- 25 5.14 LCECCBLCE板 (轿顶连接板) ----------------------------------------------------------------------26 5.15 LCECCBN板 (轿顶连接板)-------------------------------------------------------------------------- 29 5.16 LCEAMAX板 (香港选择模块) -----------------------------------------------------------------------32 5.17 LCEFCB板 (楼层控制板) --------------------------------------------------------------------------- 335.18 LCEFOB板 (楼层选择板) --------------------------------------------------------------------------- 346 版本批准历史 ----------------------------------------------------------------------------------------------- 351介绍1.1基本故障检查这个文件给出了通力小机房电梯控制系统的电气基本故障检修的信息参考,这个文件使用在LCE故障规范清单为762780的LCECPU系统和LCE故障规范清单为813138的LCECPU40系统上。
通力无机房电梯连线及插件名称曳引机:曳引机电缆—驱动UVW抱闸—驱动XBR3(200Ω)测速机—驱动XG热敏电阻—驱动XT1(200Ω)旋转变压器—驱动多针插头测量3组阻值无短路和接地驱动:XG —测速机XW1 —XL5(lopcb显示板)XL1 —X4(CPU)XLG1 —XL6(lopcb显示板)XT1 —热敏电阻(曳引机)UVW —曳引机电缆XBRE2 —制动电阻(20Ω)XS3 —XD1(LCE)T1T2T3 —电源XBR3 —抱闸(曳引机)CPU板:X4 —XL1(驱动)XM16 —电源板(lcerec)XM17 —电源板(lcerec)XM25 —电源板(lcerec)X3 —X5(LCE)XL1 —XL1(lopcb显示板)XH12 —XS1(FCB)XH11 —警铃XC11 —XT1XC12 —XT2XM13 —lceoptXM14 —XM14(FCB)XM18 —对讲机LCE:XM9XD1 —XS3(驱动)XM5 —XLH12(安全回路板)XC3 —XT3(806板)1，2，3，4，号线220交流电源XC4 —XT3(806板)15，16号线220交流电源XM7XC1 —XT4(806板)—XLH8限速器(安全回路)XM4X5 —X3(CPU)安全回路:XLH1 —XM5(电源板)XLH2 —XM5(LCE)XLH3 —连接XLH4 —地坑XLH5 —轿顶XLH6 —限速器XLH7 —厅门XLH8 —(LCE)XLH9Lop显示板:XL1 —XL1(CPU)XL2XL3XL4 —称重XL5 —XW1(驱动)XL6 —XS3(驱动)XL8 —限速器XL9 —对讲机806板:XB1 —撞弓XB3 —检修盒XB4 —轿顶急停XB5 —机械锁XB6 —安全窗XB7 —前轿门XB13 —轿顶插座XB14 —轿厢照明XB15 —轿厢风扇XB16 —门机电源XB18 —COB(轿厢显示) XB22 —61:UXB23 —61:NXB21 —30XB25 —77:UXB26 —77:NXB28 —门机板XB29 —光眼XB34 —应急电源XB35 —轿顶警报器XB33 —对讲机XB50 —称重传感器XT1 —XC11XT3 —XT4 —XC1。
