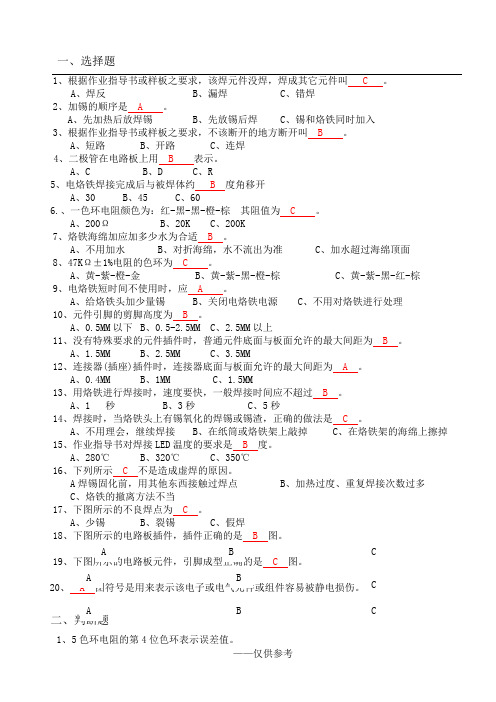

电工电子基础实训项目七电子元器件的焊接技能训练电子元器件的焊接技能是电工电子基础实训项目中的重要内容之一。
通过掌握这一技能，学生能够准确、稳定、高效地进行电子元器件的焊接，提高电路的连接质量和可靠性。
本文将介绍电子元器件的焊接技能训练的步骤和注意事项。
一、焊接工具和设备的准备在进行电子元器件的焊接之前，首先要准备好必要的焊接工具和设备。
常用的焊接工具主要包括电烙铁、焊锡丝、镊子、剪线钳等。
而焊接设备一般包括焊接台、万用表等。
二、焊接技能训练的步骤1. 清洁焊接区域在焊接之前，应该确保焊接区域的干净整洁。
可以使用丙酮或酒精等清洁剂擦拭焊接区域，以确保焊接的质量。
2. 准备焊接工具和设备将所需的焊接工具和设备都准备好，并确保它们处于正常工作状态。
3. 预热电烙铁使用电烙铁之前，应该先预热它，使其达到适当的温度。
一般来说，预热时间需要根据焊接的元器件大小和材料来确定。
4. 准备焊锡将焊锡丝剪成合适的长度，然后将其放在焊锡台上，方便取用。
焊锡的选择应根据焊接的元器件和要求来确定。
5. 进行焊接将焊接的元器件和焊盘放在合适的位置，并用镊子固定住。
用预热好的电烙铁接触焊盘和元器件，使其接触面达到适当的温度。
6. 添加焊锡当焊接的接触面达到适当的温度时，取一小段预剪好的焊锡丝，轻轻地接触焊盘和元器件。
焊锡会熔化并铺开，将焊盘和元器件连接起来。
7. 清理焊接区域焊接完成后，应该及时清理焊接区域，去除多余的焊锡和焊渣。
可以使用刷子或镊子进行清理。
三、焊接技能训练的注意事项1. 安全第一在进行焊接技能训练时，一定要注意安全。
确保焊接区域通风良好，以避免吸入有害气体或烟雾。
同时，要避免触摸电烙铁的热部分，以防触电或烫伤。
2. 注意电烙铁的温度电烙铁的温度过高会导致焊接区域过热，损坏元器件。
而温度过低则会导致焊接不牢固。
因此，在进行焊接之前，要确保电烙铁的温度适当。
3. 控制焊锡的用量在焊接过程中，应该控制好焊锡的用量。
电路焊接基础知识一、电路焊接概述电路焊接是指将电子元件通过焊接技术连接起来，形成一个完整的电路系统。
在电子制造业中，焊接技术被广泛应用于各种电子产品的生产中。
电路焊接技术的好坏直接影响到整个产品的质量和性能。
二、常见的电路焊接方法1. 手工焊接：手工焊接是一种传统的、基础的、简单易学的焊接方法。
它适用于小批量生产和维修等场合。
手工焊接需要使用手持式或台式烙铁进行操作。
2. 自动化焊接：自动化焊接是指使用自动化设备进行大规模生产和制造。
这种方法通常需要使用专业设备和机器人等自动化设备。
3. 表面贴装技术：表面贴装技术是指将元器件直接粘贴在印刷板上，并通过热风或红外线等方式进行连接。
这种方法可以提高生产效率，减少空间占用。
三、常见的电路元器件1. 电阻：电阻是指对电流流动有一定阻碍作用的元器件，其单位为欧姆（Ω）。
在电路中通常用来限制电流、调节电压、分压等。
2. 电容：电容是指能够存储电荷的元器件。
在电路中通常用来滤波、稳压、调整频率等。
3. 二极管：二极管是一种具有单向导电性的元器件，其主要作用是将交流信号转化为直流信号。
在电路中通常用于整流、限幅等。
4. 晶体管：晶体管是一种半导体器件，其主要作用是放大和控制电流。
在电路中通常用于放大、开关等。
四、焊接技术1. 焊接设备：焊接设备包括烙铁、焊锡线、吸锡器等工具。
选择合适的设备可以提高焊接效率和质量。
2. 焊接材料：焊接材料包括焊锡丝、助焊剂等。
选择合适的材料可以提高焊点强度和耐腐蚀性。
3. 焊接方法：不同的元器件需要使用不同的焊接方法。
例如，通过手工焊接连接较小的元器件，而通过自动化设备连接较大的元器件。
4. 焊点质量检测：为了确保焊接质量，需要对焊点进行质量检测。
常见的检测方法包括目视检查、拉力测试、X射线检测等。
五、常见问题及解决方法1. 焊接过程中出现烟雾：可能是焊锡丝过期或使用的温度过高，需要更换或调整温度。
2. 焊点出现裂纹：可能是焊接时间过长或使用的助焊剂不合适，需要调整焊接时间或更换助焊剂。
快速学会绕线和焊接的基本技巧当我们涉足电子制作的领域，绕线和焊接是不可或缺的技能。
掌握这些基本技巧，可以帮助我们更好地调试电路、修复设备以及创造自己的电子作品。
本文将介绍一些快速学会绕线和焊接的基本技巧，让大家轻松入门。
一、了解工具和材料在开始学习之前，首先要了解所需的工具和材料。
对于绕线，你需要电线、剥线钳、钳子等；而焊接则需要焊台、焊锡丝、焊接铁、镊子等。
确保手头是否有这些工具和材料，并做好准备工作。
二、掌握正确的绕线技巧绕线是将电线固定在电子元器件上，使电路连通的关键步骤。
正确的绕线技巧是十分重要的。
首先，你需要学会剥线，用剥线钳将电线的外皮剥开一段距离，以露出一截导线。
然后，用钳子弯曲导线，将其固定在相应的端子上。
确保导线接触良好，不松动。
最后，用绝缘胶带或热缩管将绕线处绝缘，并保护电路。
掌握这些基本的绕线技巧，可以让你快速、准确地完成电路的连接。
三、学习正确的焊接技巧焊接是将电子元器件连接在一起的关键步骤。
正确的焊接技巧是确保焊点牢固、电路稳定的基础。
首先，准备好焊接台和焊铁。
将焊接台预热，确保温度适宜。
然后，用镊子夹住焊锡丝，将其融化于焊接台上。
接下来，将焊接铁先预热一下，再将焊锡丝轻轻涂抹于焊接铁的头部。
待焊接铁温度适宜时，将焊接铁头部轻轻接触需要焊接的元器件和焊盘。
然后，将焊锡丝轻轻涂抹于焊接处，待焊点形成后，停止涂抹。
最后，冷却焊点，使其变得结实可靠。
记住，焊接时要注意稳定手部，并避免过度加热元器件，以免损坏电路。
四、避免常见问题在学习绕线和焊接时，可能会遇到一些常见问题。
例如，焊点不牢固、导线松动、短路等。
为了避免这些问题，你可以采取一些措施。
首先，学会正确使用焊接台和焊铁，控制温度适宜。
其次，焊接时注意稳定手部，控制焊锡的涂抹量。
另外，自行制作一个导线固定工装，可以增加导线的固定性和稳定性。
当然，遇到问题时，不要气馁，要耐心分析、排除故障，只有通过实践才能有更多的经验和技巧。
电⼦元器件的焊接知识⼤全如何焊接电⼦元件在电⼦制作中，元器件的连接处需要焊接。
焊接的质量对制作的质量影响极⼤。
所以，学习电于制作技术，必须掌握焊接技术，练好焊接基本功。
⼀、焊接⼯具（⼀）电烙铁。
电烙铁是最常⽤的焊接⼯具。
我们使⽤20W内热式电烙铁。
新烙铁使⽤前，通电烧热，蘸上松⾹后⽤烙铁头刃⾯接触焊锡丝，使烙铁头上均匀地镀上⼀层锡。
这样做，可以便于焊接和防⽌烙铁头表⾯氧化。
旧的烙铁头如严重氧化⽽发⿊，可⽤钢挫挫去表层氧化物，使其露出⾦属光泽后，重新镀锡，才能使⽤。
电烙铁要⽤220V交流电源，使⽤时要特别注意安全。
应认真做到以下⼏点： 1．电烙铁插头最好使⽤三极插头。
要使外壳妥善接地。
2．使⽤前，应认真检查电源插头、电源线有⽆损坏。
并检查烙铁头是否松动。
3．电烙铁使⽤中，不能⽤⼒敲击。
要防⽌跌落。
烙铁头上焊锡过多时，可⽤布擦掉。
不可乱甩，以防烫伤他⼈。
4．焊接过程中，烙铁不能到处乱放。
不焊时，应放在烙铁架上。
注意电源线不可搭在烙铁头上，以防烫坏绝缘层⽽发⽣事故。
5.使⽤结束后，应及时切断电源，拔下电源插头。
冷却后，再将电烙铁收回⼯具箱。
（⼆）焊锡和助焊剂 焊接时，还需要焊锡和助焊剂。
1．焊锡。
焊接电⼦元件，⼀般采⽤有松⾹芯的焊锡丝。
这种焊锡丝，熔点较低，⽽且内含松⾹助焊剂，使⽤极为⽅便。
2．助焊剂。
常⽤的助焊剂是松⾹或松⾹⽔（将松⾹溶于酒精中）。
使⽤助焊剂，可以帮助清除⾦属表⾯的氧化物，利于焊接，⼜可保护烙铁头。
焊接较⼤元件或导线时，也可采⽤焊锡膏。
但它有⼀定腐蚀性，焊接后应及时清除残留物。
（三）辅助⼯具 为了⽅便焊接操作常采⽤尖嘴钳、偏⼝钳、镊⼦和⼩⼑等做为辅助⼯具。
同学们应学会正确使⽤这些⼯具。
⼆、焊前处理 焊接前，应对元件引脚或电路板的焊接部位进⾏焊前处理（见图3⼀11）。
（⼀）清除焊接部位的氧化层 1．可⽤断锯条制成⼩⼑。
刮去⾦属引线表⾯的氧化层，使引脚露出⾦属光泽。
2．印刷电路板可⽤细纱纸将铜箔打光后，涂上⼀层松⾹酒精溶液。
电路焊接知识点总结一、焊接基础知识1.1 电子元件焊接概念电子元件焊接是将电子元件与电路板进行连接的一种焊接技术。
通过焊接，可以将电子元件稳固地固定在电路板上，同时实现电子元件之间的导电连接，从而完成电路的功能。
1.2 焊接的分类根据焊接材料的不同，焊接可以分为硬质焊接和软质焊接两种。
硬质焊接主要应用于金属焊接，包括电子元件与电路板的焊接；软质焊接主要应用于与金属焊接无关的材料，例如塑料的焊接。
1.3 主要焊接方式常见的电子元件焊接方式有手工焊接、波峰焊接和表面贴装焊接。
手工焊接是最常见的焊接方式，而波峰焊接和表面贴装焊接是自动化程度更高的焊接方式。
1.4 焊接工艺焊接工艺包括预处理、焊接和后处理三个主要阶段。
预处理阶段包括清洁和去氧化处理；焊接阶段包括加热、熔化焊料和固化焊接部分；后处理阶段包括冷却和检验。
1.5 焊接材料主要的焊接材料有焊料和焊枪。
焊料是通过熔化后将电子元件与电路板连接在一起的材料，常见的焊料有锡焊和铅锡焊。
焊枪是用来加热焊料以及焊接部分的工具。
1.6 焊接技巧焊接技巧包括选用合适的焊接材料、掌握适当的焊接温度和焊接时间、熟练掌握焊接的手法等。
二、电路板的焊接2.1 电路板的结构电路板是电子元件的组装基板，主要由导线、绝缘层和焊盘组成。
焊接时，导线与电子元件焊接，将电子元件固定在电路板上。
2.2 表面贴装焊接表面贴装焊接是一种新型的电子元件焊接技术。
相比传统的波峰焊接技术，表面贴装焊接可以更好地适应高密度的电子元件布局，可靠性更高，成本更低。
2.3 波峰焊接波峰焊接是一种传统的电子元件焊接技术。
通过将电路板浸入熔化的焊料中，实现电子元件与电路板的连接。
波峰焊接在大批量生产中具有优势，但在适应高密度布局和小型化领域中受到限制。
2.4 手工焊接手工焊接是最常见的焊接方式，适用于小批量生产和维修领域。
手工焊接需要操作者熟练掌握焊接技巧，以确保焊接的质量和可靠性。
2.5 焊接过程中的常见问题焊料不熔化、焊接温度过高或过低、焊接时间不足等都可能导致焊接不良。
贴片电子元器件手工焊接技巧一、焊接贴片元件需要的常用工具1. 电烙铁常使用尖锥形烙铁头，因为在焊接管脚密集的贴片芯片的时候，能够准确方便的对某一个或某几个管脚进行焊接。
2. 焊锡丝好的焊锡丝对贴片焊接很重要，在焊接贴片元件的时候，尽可能的使用细的焊锡丝（Φ0.6mm以下），这样容易控制给锡量，从而不用浪费焊锡和吸锡的麻烦。
3. 镊子镊子的主要作用在于方便夹起和放置贴片元件，例如焊接贴片电阻的时候，就可用镊子夹住电阻放到电路板上进行焊接。
镊子要求前端尖而且平以便于夹元件。
另外，对于一些需要防止静电的芯片，需要用到防静电镊子。
4. 吸锡带焊接贴片元件时，很容易出现上锡过多的情况。
特别在焊密集多管脚贴片芯片时，很容易导致芯片相邻的两脚甚至多脚被焊锡短路。
此时，传统的吸锡器是不管用的，这时候就需要用到编织的吸锡带，如果没有也可以拿电线中的铜丝来代替。
5. 松香松香是焊接时最常用的助焊剂了，因为它能析出焊锡中的氧化物，保护焊锡不被氧化，增加焊锡的流动性。
在焊接贴片元件时，松香除了助焊作用外还可以配合铜丝可以作为吸锡带用。
6. 焊锡膏在焊接难上锡的铁件等物品时，可以用到焊锡膏，它可除去金属表面的氧化物，其具有腐蚀性。
在焊接贴片元件时，有时可以用来“吃”焊锡，让焊点亮泽与牢固。
7. 热风枪热风枪是利用其枪芯吹出的热风来对元件进行焊接与拆卸的工具。
其使用的工艺要求相对较高。
从取下或安装小元件到大片的集成电路，都可以用到热风枪。
在不同的场合，对热风枪的温度和风量等有特殊要求，温度过低会造成元件虚焊，温度过高会损坏元件及线路板。
风量过大会吹跑小元件。
对于普通的贴片焊接，可以不用到热风枪，在此不做详细叙述。
8. 放大镜对于一些管脚特别细小密集的贴片芯片，焊接完毕之后需要检查管脚是否焊接正常、有无短路现象，此时用人眼是很费力的，因此可以用到放大镜，从而方便可靠的查看每个管脚的焊接情况。
9. 酒精在使用松香作为助焊剂时，很容易在电路板上留下多余的松香。
电路焊接基础知识一、导言电路焊接是电子技术领域中非常基础的技能之一，它涉及到电子元器件的连接和固定。
准确、可靠的焊接技术可以保证电路的正常工作。
本文将详细介绍电路焊接的基础知识，包括焊接工具、焊接技术和常见问题及解决方法。
二、焊接工具为了进行电路焊接，以下是一些常用的焊接工具： 1. 焊接台：用于固定焊接工件，通常带有夹持装置和可调节温度的烙铁支架。
2. 烙铁：用于加热和熔化焊锡的工具，通常有不同功率和头部形状的选择。
3. 锡线：焊接时所需的焊料，有不同直径和成分的选择。
4. 钳子：用于固定焊锡、修剪导线和清洁焊点的工具。
5. 吸锡器：用于吸取多余的焊锡的工具，有效清除焊点上的不良连接。
三、焊接技术正确的焊接技术是确保焊点可靠连接的关键。
以下是几种常见的焊接技术： 1. 准备工作： - 清洁焊点：使用研磨工具或酒精清洁焊点和焊锡，去除氧化层和污垢。
- 预热焊接台：在开始焊接前，将焊接台预热至适当温度，以提高焊接效果。
2. 烙铁温度控制： - 选择适当的烙铁温度以确保焊锡可以熔化，但又不会加热过度。
- 对于不同大小和类型的焊接任务，选择相应的烙铁头部形状和功率。
3. 焊料使用： - 使用适当直径和成分的焊锡线，根据焊接任务的要求选择合适的焊料。
- 合理使用焊锡，不要过多或过少，以免影响焊点的质量。
4. 焊接操作： - 将焊锡预热至适当温度后，将其与焊点接触，确保焊料均匀涂布在焊点上。
- 不要在焊接过程中过度移动焊铁，以免导致焊接质量下降。
- 通过观察焊料是否充分润湿焊点，验证焊接是否成功。
四、常见问题及解决方法在电路焊接过程中，可能遇到一些常见的问题。
以下是几个常见问题及相应的解决方法： 1. 冷焊：焊接点没有充分润湿焊点，导致焊接不牢固。
解决方法：检查焊铁温度是否足够高，焊锡是否均匀涂布在焊点上。
2. 鼓泡：焊接点出现气泡，造成焊接不牢固。
解决方法：预热焊点以去除可能存在的水分，焊接时避免太快加热焊料。
