如何正确焊接电子元件焊接电子元件是电子领域中非常重要的一项技术。
电子元件的焊接质量直接影响电路的可靠性和稳定性。
在进行焊接前,我们需要掌握正确的焊接方法和技巧,以确保焊接后的电子元件能够正常工作。
本文将介绍正确的焊接电子元件的步骤和注意事项。
一、焊接电子元件的工具准备在焊接电子元件之前,需要先准备好相应的工具和材料。
常见的焊接工具和材料包括焊锡、焊台、焊锡丝、锡膏、镊子、焊接剂等。
在选择焊锡时,应尽量选择质量好、纯度高的产品,以保证焊接质量。
二、准备焊接电子元件在焊接之前,需要先准备好待焊接的电子元件。
检查电子元件是否完好无损,并清洁元件表面,以去除可能影响焊接的污垢或氧化物。
三、焊接电子元件的步骤1. 打开焊台电源,预热焊台。
预热的温度通常为350-400°C。
2. 使用镊子将待焊接的电子元件固定在焊台上,保持元件稳定。
3. 使用镊子拿一小段焊锡丝,将其放在焊台上加热。
当焊锡丝开始熔化时,稍微晃动焊锡丝,使其均匀熔化。
4. 将熔化的焊锡丝轻轻触碰待焊接的电子元件焊针和焊盘上。
注意不要用力按压,以免损坏元件。
5. 焊接完成后,立即将焊锡丝从焊点上移开,保持焊接状态不变,等待焊锡冷却固化。
6. 检查焊接质量。
焊接点应呈现光亮、光滑的表面,焊锡与焊针、焊盘之间无间隙。
焊接点应牢固,不松动。
四、焊接电子元件的注意事项1. 注意安全。
焊接过程中会产生高温和有害气体,应确保操作环境通风良好,并采取相应的防护措施,如佩戴防护眼镜和手套。
2. 控制焊接时间。
焊接时间过长会导致电子元件受热过度,可能损坏元件或引起元件异常工作。
3. 控制焊锡量。
过多的焊锡会导致焊点结构不稳定,过少的焊锡则会导致焊接不牢固。
应根据电子元件的类型和要求合理控制焊锡量。
4. 注意焊接温度。
焊接温度过低,焊接点容易出现冷焊,影响焊接质量;焊接温度过高,会导致焊接点熔化或电子元件损坏。
应根据不同电子元件的要求选择适当的焊接温度。

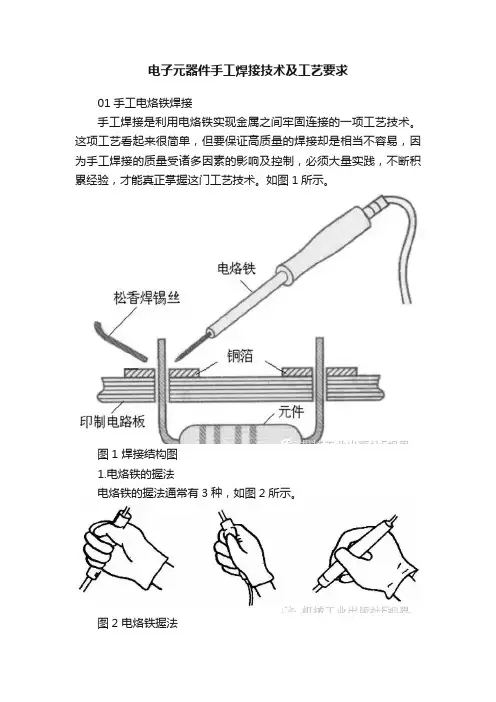

电子元器件手工焊接技术及工艺要求01手工电烙铁焊接手工焊接是利用电烙铁实现金属之间牢固连接的一项工艺技术。
这项工艺看起来很简单,但要保证高质量的焊接却是相当不容易,因为手工焊接的质量受诸多因素的影响及控制,必须大量实践,不断积累经验,才能真正掌握这门工艺技术。
如图1所示。
图1 焊接结构图1.电烙铁的握法电烙铁的握法通常有3种,如图2所示。
图2 电烙铁握法2.焊锡丝的拿法拿焊锡丝的方法一般有两种:连续锡丝拿法和断续锡丝拿法,如图3所示。
图3 焊锡丝的拿法3.焊接操作的注意事项1)由于焊丝成分中铅占一定比例,铅是对人体有害的重金属,因此操作时应戴手套或操作后洗手,避免食入。
2)焊剂加热时挥发出来的化学物质对人体是有害的,如果在操作时人的鼻子距离烙铁头太近,则很容易将有害气体吸入。
一般鼻子距烙铁的距离不小于30cm,通常以40cm为宜。
3)使用电烙铁要配置烙铁架,一般放置在工作台右前方,电烙铁用后一定要稳妥地放于烙铁架上,并注意导线等物不要碰烙铁头。
4.手工焊接的要求(1)焊接点要保证良好的导电性能虚焊是指焊料与被焊物表面没有形成合金结构,只是简单地依附在被焊金属的表面上,如图4所示。
图4 虚焊(2)焊接点要有足够的机械强度为提高焊接强度,引线穿过焊盘后可进行相应的处理,一般采用3种方式,如图5所示。
图5 焊接点过焊盘处理(3)焊点表面要光滑、清洁为使焊点表面光滑、清洁、整齐,不但要有熟练的焊接技能,而且还要选择合适的焊料和焊剂。
焊点不光洁表现为焊点出现粗糙、拉尖、棱角等现象。
(4)焊点不能出现搭接、短路现象5.一般操作方法手工焊接五步操作法如图6所示。
图6 手工焊接五步操作法(1)准备工作首先把被焊件、锡丝和烙铁准备好,处于随时可焊的状态。
(2)加热被焊件把烙铁头放在接线端子和引线上进行加热。
(3)放上焊锡丝被焊件经加热达到一定温度后,立即将手中的锡丝触到被焊件上使之熔化。
(4)移开焊锡丝当锡丝熔化一定量后(焊料不能太多),迅速移开锡丝。
电烙铁焊接教程
电烙铁焊接是一种常见的电子元器件连接方式,下面将为大家介绍电烙铁焊接的基本步骤和注意事项。
步骤1:准备工作
确保焊接区域干燥,以免造成短路。
清理焊接区域的表面,将电烙铁预热至适当温度。
准备好所需的焊锡丝和辅助工具。
步骤2:插上电烙铁
插上电烙铁的电源线,等待电烙铁完全加热。
根据焊接需要调整电烙铁的温度。
步骤3:涂抹焊锡
将焊锡丝对准焊接区域,用电烙铁接触焊锡丝,待焊锡熔化后迅速涂抹在焊接区域上。
注意焊锡量要适中,过少无法达到良好的焊接效果,过多会导致短路。
步骤4:焊接连接
用电烙铁将需要焊接的电子元器件对准焊接区域,轻轻按下,使其与焊锡接触。
保持此姿势,同时用电烙铁另一端加热焊接区域。
等待片刻,直到焊锡完全凝固,并确保焊接牢固。
步骤5:清理焊接区域
焊接完成后,用清洁剂或棉布擦拭焊接区域,去除焊渣或其他杂质。
这样可以有效减少短路和其他电路问题的发生。
注意事项:
1. 在焊接过程中,应注意安全,避免触碰到热情电烙铁和热融化的焊锡。
2. 电烙铁的温度不宜过高,以免焊接区域受损,但温度也不能太低,否则焊接效果不佳。
3. 焊接时间不宜过长,以免对电子元器件造成损害。
4. 在焊接时保持手部和焊接区域的稳定,避免接触其他金属部件。
5. 若需要连续焊接多个元器件,应留意电烙铁温度的调整和清理焊接区域的间隔。
以上是电烙铁焊接的基本步骤和注意事项,希望能对您有所帮助。
记得在进行焊接之前,仔细检查焊接区域和电烙铁的状态,以确保焊接质量和个人安全。
电子元件焊接操作方法
电子元件焊接操作方法如下:
1. 准备工作:将焊接区域清理干净,确保电子元件、焊接区域和焊锡都是干燥的。
确保使用适当的焊接设备和工具,并戴上防护眼镜和手套。
2. 布置元件和焊接区域:根据电子元件的连接要求和电路图,在焊接板上布置电子元件,并确保元件与焊接区域之间的位置和间距正确。
3. 准备焊接锡:将焊接锡剪切成适当长度,并用砂纸或钢丝刷清理焊锡表面的氧化物。
4. 加热焊接区域:使用电烙铁或焊接枪等焊接设备,加热焊接区域,使其达到足够的温度,通常为250-350摄氏度。
5. 铺设焊锡:当焊接区域达到适当温度时,使用焊锡将焊接区域铺设一层薄薄的焊锡。
焊锡应覆盖整个焊接区域,但不要过多。
6. 焊接元件:将电子元件放置在焊锡上,确保元件与焊接区域之间有良好的接触。
然后,用烙铁或焊接枪加热焊接区域和焊锡,使焊锡熔化并覆盖元件引脚和焊接区域。
7. 检查焊点:完成焊接后,用放大镜检查焊点是否均匀、光滑并与焊接区域连接紧密。
8. 冷却焊点:等焊点冷却后,用酒精棉球轻轻擦拭焊接区域,以清除残留的焊锡和氧化物。
以上是一般电子元件的焊接操作方法。
在实际操作过程中,请遵循焊接设备和工具的使用说明,并根据具体元件和焊接要求来进行操作。
元器件焊接方法元器件焊接方法元器件是电子设备中不可或缺的组成部分,而焊接则是将元器件连接在一起的重要步骤。
正确的焊接方法可以确保电子设备的正常运行和长期稳定性。
下面将介绍几种常见的元器件焊接方法。
1. 手工焊接手工焊接是最常见的元器件焊接方法之一。
它需要使用焊锡丝和焊锡笔,将元器件连接在一起。
手工焊接需要一定的技巧和经验,因为焊接温度和时间的控制非常重要。
如果焊接时间过长或温度过高,可能会损坏元器件或导致焊点不牢固。
2. 波峰焊接波峰焊接是一种自动化的焊接方法,通常用于大批量生产。
它使用一台波峰焊接机,将元器件放置在焊接台上,然后通过涂上焊剂的焊锡波浪将元器件连接在一起。
波峰焊接可以快速、高效地完成焊接任务,但需要一定的设备和技术支持。
3. 表面贴装焊接表面贴装焊接是一种现代化的焊接方法,它使用表面贴装技术将元器件连接在一起。
表面贴装焊接需要使用特殊的元器件和焊接设备,可以实现高密度、高速度的焊接。
表面贴装焊接可以大大提高电子设备的性能和可靠性,但需要一定的技术和设备支持。
4. 热风焊接热风焊接是一种常见的焊接方法,它使用热风枪将焊锡加热到熔点,然后将元器件连接在一起。
热风焊接可以快速、高效地完成焊接任务,但需要一定的技术和经验。
如果焊接温度过高或时间过长,可能会损坏元器件或导致焊点不牢固。
总之,元器件焊接是电子设备制造过程中不可或缺的一步。
正确的焊接方法可以确保电子设备的正常运行和长期稳定性。
不同的焊接方法适用于不同的场景,需要根据实际情况选择合适的方法。
同时,焊接需要一定的技术和经验,需要严格控制焊接温度和时间,以确保焊点的质量和可靠性。
电子元器件的焊接技巧在修理制作过程中,焊接工作是必不行少的。
它不但要求将元件固定在电路板上,而且要求焊点必需坚固、圆滑,所以焊接技术的好坏直接影响到电子制作的胜利与否,因此焊接技术是每一个电子制作爱好者必需把握的基本功,现在将焊接的要点介绍一下:1. 电烙铁的选择电烙铁的功率应由焊接点的大小打算,焊点的面积大,焊点的散热速度也快,所以选用的电烙铁功率也应当大些。
一般电烙铁的功率有20W、25W、30W、35W、50W 等等。
选用30W左右的功率比较合适。
电烙铁经过长时间使用后,烙铁头部会生成一层氧化物,这时它就不简单吃锡,这时可以用锉刀锉掉氧化层,将烙铁通电后等烙铁头部微热时插入松香,涂上焊锡即可连续使用,新买来的电烙铁也必需先上锡然后才能使用。
2.焊锡和助焊剂选用低熔点的焊锡丝和没有腐蚀性的助焊剂,比如松香,不宜采纳工业焊锡和有腐蚀性的酸性焊油,最好采纳含有松香的焊锡丝,使用起来特别便利。
3.焊接方法(1)元件必需清洁和镀锡,电子元件在保存中,由于空气氧化的作用,元件引脚上附有一层氧化膜,同时还有其它污垢,焊接前可用小刀刮掉氧化膜,并且马上涂上一层焊锡(俗称搪锡),然后再进行焊接。
经过上述处理后元件简单焊牢,不简单消失虚焊现象。
(2) 焊接的温度和焊接的时间焊接时应使电烙铁的温度高于焊锡的温度,但也不能太高,以烙铁头接触松香刚刚冒烟为好。
焊接时间太短,焊点的温度过低,焊点溶化不充分,焊点粗糙简单造成虚焊,反之焊接时间过长,焊锡简单流淌,并且简单使元件过热损坏元件。
(3)焊接点的上锡量焊接点上的焊锡数量不能太少,太少了焊接不牢,机械强度也太差。
而太多简单造成外观一大堆而内部未接通。
焊锡应当刚好将焊接点上的元件引脚全部浸没,轮廓模糊可见为好。
(4)留意烙铁和焊接点的位置初学者在焊接时,一般将电烙铁在焊接处来回移动或者用力挤压,这种方法是错误的。
正确的方法是用电烙铁的搪锡面去接触焊接点,这样传热面积大,焊接速度快。
电子元件的焊接方法在电子设备制造和维修过程中,电子元件的焊接是一项至关重要的工艺。
焊接质量的好坏直接影响到电子设备的稳定性和可靠性。
为了确保焊接工作的准确性和有效性,人们开发出多种不同的焊接方法。
本文将介绍一些常用的电子元件焊接方法,以及它们的特点和应用场景。
1. 手工焊接手工焊接是最传统的焊接方法之一,也是最简单的一种方法。
它通常适用于小型电子元件的焊接工作,如电阻、电容等。
手工焊接的工艺流程包括以下几个步骤:(1)清理焊接区域:使用无尘布或棉球清理焊接区域的杂质和氧化物,确保焊接表面干净。
(2)涂抹焊接剂:在焊接区域涂抹一层薄薄的焊接剂,可以提高焊接效果。
(3)焊接:使用电子焊台或焊枪将焊锡加热至熔化,迅速将焊锡涂抹在焊接区域,使电子元件与焊盘牢固连接。
手工焊接的好处是简单易行,成本低,适用于小批量生产和维修工作。
然而,由于操作人员技术要求较高,容易出现焊接不到位、短路等问题。
2. 表面贴装技术(SMT)表面贴装技术是一种先进的焊接方法,广泛应用于电子元件的大规模生产中。
与手工焊接相比,SMT技术具有以下优点:(1)高效性:整板自动化装配,大大提高了焊接速度和效率。
(2)密度大:元件焊接在PCB表面,减小了电路板的厚度,实现了高密度的元件安装。
(3)可靠性强:焊接点牢固可靠,能够抵抗外界振动和冲击。
在SMT焊接过程中,首先将元件粘贴在PCB板上,然后通过进一步加热使焊锡熔化并固定在焊盘上。
SMT焊接适用于小型电子元件,如集成电路、芯片等。
它是大规模生产的主要焊接方法之一。
3. 反向焊接技术反向焊接技术主要应用于具有特殊要求的电子元件,如大功率二极管、散热器等。
与传统的焊接方法不同,反向焊接技术将焊接点位于PCB板的背面。
这种焊接方法有以下优势:(1)热量较低:焊接热量被散热器吸收,减少了对电子元件的热损伤。
(2)良好的散热效果:焊接点位于散热器上,能够有效地散发热量。
(3)可靠性强:焊接点牢固,能够承受高温和高电流的冲击。
电子元件焊接工艺流程电子元件的焊接是电子制造中非常重要的一个工艺环节,正确的焊接工艺能够保证电子产品的质量和可靠性。
下面将介绍一种电子元件的常用焊接工艺流程。
一、准备工作1. 准备焊接所需的材料和工具,包括焊接台、焊锡丝、刷子、钳子等。
2. 检查焊接电路板,确保电路板的焊点无异常。
二、对焊接材料进行处理1. 清洁焊锡丝:将焊锡丝放入焊台加热后,用刷子刷净焊锡丝表面的氧化物和积污。
2. 提取焊锡:用钳子从焊锡丝中提取出合适长度的焊锡。
三、进行焊接1. 烙铁升温:将烙铁插入焊台并开启电源,等待烙铁升温至适宜的温度。
2. 清洁焊线:用烙铁将焊锡丝熔化,然后用刷子将焊锡丝熔化的焊锡沾在烙铁的头上,从而清洁烙铁头。
3. 上焊锡膏:用刷子将焊锡膏均匀涂抹在电子元件的焊点上,以增强焊点的粘附力和导热性。
4. 焊接电子元件:用烙铁将焊点预热,然后将焊锡蜡块或焊锡丝放在焊点上,等待焊锡融化并覆盖焊点。
然后将电子元件放在焊锡上,用烙铁进行焊接。
焊接时间一般为3-5秒。
5. 进行视觉检查:焊接完成后,用放大镜或显微镜检查焊点是否焊接到位、焊锡是否均匀。
如有问题,应及时进行修复。
四、清洁和修整1. 清理焊锡残渣:将焊台中的焊锡残渣用刮刀或刷子清除。
2. 对焊点进行修整:对焊点进行二次焊接或修复,确保焊点的牢固可靠。
五、检验和包装1. 对焊接的电子元件进行电气性能测试,以确保其质量和可靠性。
2. 进行视觉检查,确保电子元件的外观和焊点质量符合要求。
3. 完成检验后,将焊接的电子元件进行包装和封装,以保护其免受外部环境的影响。
上述是一种常用的电子元件焊接工艺流程。
在实际应用中,由于不同的电子元件和焊接需求,可能会有所不同。
因此,在进行焊接之前,应根据实际情况进行工艺流程的调整和修改,并严格按照相关标准和规范进行操作,以确保焊接质量和产品的可靠性。
同时,焊接操作时应注意安全措施,避免对人身或设备造成伤害。
六、常见的问题及解决方法在电子元件的焊接过程中,常会遇到一些问题,下面列举了几种常见问题及其解决方法:1. 焊点不牢固:焊点未完全润湿电子元件的焊盘或焊接区域,可能是焊接温度不够高或焊接时间不够长,解决方法是增加焊接温度或延长焊接时间。
电子元件安装焊接技巧及注意事项电子元件的安装和焊接是电子制造过程中必不可少的环节。
正确的安装和焊接能够确保电子设备的稳定性和可靠性。
本文将介绍一些电子元件安装焊接的技巧和注意事项,帮助您更好地进行电子元件的焊接工作。
一、焊接准备工作1. 准备好必要的工具和材料:电子焊接工作需要一些专用工具和材料,如焊台、焊锡丝、焊台清洁剂、焊锡膏、焊接剂、镊子、剃刀刀片等。
2. 选择合适的焊接方式:根据电子元件的类型和尺寸,选择合适的焊接方式,常见的有手工焊接、表面贴装焊接等。
3. 检查元件和电路板:在开始焊接之前,检查电子元件和电路板的质量和正确性,确保没有损坏和错误连接。
二、焊接技巧1. 温度控制:严格控制焊接温度是焊接过程中最重要的一步。
过高的温度可能会损坏电子元件,过低的温度则无法达到良好的焊接效果。
建议使用温控焊台,根据电子元件的要求设置合适的温度。
2. 焊锡选择:选择合适的焊锡对于焊接质量至关重要。
应选择熔点适当、流动性好的焊锡,以确保焊接的牢固性和可靠性。
常用的焊锡有铅锡焊锡、铅锡无铅焊锡等。
3. 焊接位置和角度:将焊接位置和角度调整到最佳位置,以便于焊接工作的进行并保持良好的焊接质量。
4. 焊锡量掌握:掌握好焊锡的用量,既不能过少导致焊点质量差,也不能过多造成短路或物理损坏。
5. 热控制:焊接时,应尽量减少焊接时间,以避免热量导致元件的损坏。
可以使用小尖头焊头,瞬间加热焊点,迅速完成焊接。
6. 合理安排焊接顺序:对于多个元件的焊接任务,要合理安排焊接顺序,先焊接低度焊点,再焊接高度焊点,以避免低度焊点被高度焊点的热量烧坏。
三、焊接注意事项1. 防止电子元件静电损坏:许多电子元件对静电非常敏感,焊接前应先接地自己,使用防静电手套和工作台垫以防止静电损坏。
2. 特殊元件的处理:对于一些特殊的电子元件,如敏感器件、高频元件等,需要特别小心处理。
避免过度加热、力度过大等操作,可以使用热风枪代替直接加热。
电子元器件焊接步骤及方法电子元器件焊接的步骤及方法如下(如下图):图焊接五步法A.从烙铁架上拿出电烙铁,以45度靠紧焊接面开展预热;B.然后将焊锡丝同时伸向被焊的组件脚及焊盘,一起接触被焊处;C.焊锡丝熔化,向焊接处推入焊锡丝,使焊锡润湿焊盘与组件脚,当焊点上的焊锡成圆锥形时即抽离焊锡丝,应控制焊锡丝的熔化量不能过多,以免造成浪费,整个过程持续约2~5秒;D.在焊锡完全熔化后,移去烙铁头。
如焊锡过多,可把烙铁头上的焊锡甩干净,然后不用焊锡丝或极少量的焊锡丝重焊一遍,移去时正好吸去多余的焊锡;E.如果焊点有连焊,也应将焊锡线(其中有助焊剂)与烙铁头一起接触在连焊的焊点之间,待焊锡丝与助焊剂一起熔化后,移去焊锡丝,再将烙铁头侧放着向下移走,吸去多余的焊锡;F.如果要用电烙铁去除焊盘孔中的锡(即挑孔),应该将印制板拿高,把烙铁头置于比印制板低的位置,将烙铁头在焊盘孔上擦几下,可以将焊盘孔中的焊锡吸流到烙铁头上去。
如果印制板较小,可以用烙铁将焊盘上的锡熔化,然后迅速开烙铁,将印制板在工作台上轻敲一下,使焊盘上的熔锡振落;G.将烙铁头上的多余焊锡甩在废锡盒中,再将电烙铁插入烙铁筒中。
H.正常焊接时,电烙铁与平面应保持角度是45度。
I.手拿锡线时,锡线头长度应留出3~5CM。
J.焊点的标准是:焊点呈锥形,焊锡要适量,表面有光泽,光滑,清洁等。
K.常见的不良焊点有:虚焊,假焊,漏焊,锡球,锡尖等。
L.烙铁尖上有锡渣时在焊锡棉上擦掉,焊锡棉要清洗干净,使用时要保持湿润。
M.烙铁使用后必须放在烙铁架上,不充许传递,防止意外烫伤。
N.组件脚突出线路板太短会导致锡球或虚焊。
O.排焊时,要把握用锡量,速度要快,拖到最后点应还有助焊剂。
P.防止不良焊点的发生除要正确有焊接技术外,还应注意待焊接面必须是清洁的,如发现待焊接面不洁净,必须先处理光亮后,方可重焊。
焊接注意事项如下:A.焊接时间不宜过久,但要完全熔着,以免造成冷焊。
电子元件焊接操作方法电子元件焊接是制作电子产品的重要环节之一,下面将介绍电子元件焊接的操作方法。
1.准备工作在电子元件焊接之前,首先要做好准备工作,包括清理工作台、检查焊接工具和材料的完好性以及准备所需的元件和线缆等。
同时,确保工作台周围的环境整洁,以免影响焊接工作的进行。
2.工具和材料电子元件焊接需要准备的主要工具有焊台、烙铁、助焊剂和焊锡丝等。
焊台用于固定元件或电路板,烙铁用于传递热量和焊接元件,助焊剂用于清洁元件和加强焊接效果,焊锡丝则是焊接时所需的焊接材料。
3.烙铁的使用在进行焊接之前,要将烙铁预热至适当的温度。
预热时间通常需要几分钟,可以根据焊接材料的要求调整温度。
4.元件的焊接将焊点涂上适量的助焊剂,然后将烙铁的焊嘴贴近焊点,使其与焊点接触。
待烙铁传递热量至焊点时,将焊锡丝的一段放在焊点上,等焊锡丝熔化后,再将焊锡丝涂抹均匀,覆盖整个焊点。
此时要保持烙铁的稳定,不要使焊锡流到与焊点不相干的地方。
5.焊接完成焊接完成后,要立即将烙铁从焊点上移开。
待焊锡冷却后,观察焊点,确保焊点的质量符合要求。
若焊点不均匀或有异常现象,应重新焊接。
若焊接成功,则可以进行下一步的工作。
总结:电子元件焊接是一项需要技巧和经验的工作,需要严格遵循操作规程和安全操作要求。
在焊接过程中,要注意保持焊接环境整洁,防止灰尘和其他杂质对焊接质量的影响。
同时,要掌握好焊接温度和时间,避免过热或过短的情况发生。
此外,焊接完成后,要及时清理焊接点周围的助焊剂和焊锡残留物,以确保焊接点的稳定和可靠性。
希望以上的解答能对您有所帮助!。
详解电子元件焊接技术在电子制作中,元器件的连接处需要焊接。
焊接的质量对制作的质量影响极大。
所以,学习电于制作技术,必须掌握焊接技术,练好焊接基本功。
一、焊接工具(一)电烙铁。
电烙铁是最常用的焊接工具。
我们使用20W内热式电烙铁。
新烙铁使用前,应用细砂纸将烙铁头打光亮,通电烧热,蘸上松香后用烙铁头刃面接触焊锡丝,使烙铁头上均匀地镀上一层锡。
这样做,可以便于焊接和防止烙铁头表面氧化。
旧的烙铁头如严重氧化而发黑,可用钢挫挫去表层氧化物,使其露出金属光泽后,重新镀锡,才能使用。
电烙铁要用220V交流电源,使用时要特别注意安全。
应认真做到以下几点:1.电烙铁插头最好使用三极插头。
要使外壳妥善接地。
2.使用前,应认真检查电源插头、电源线有无损坏。
并检查烙铁头是否松动。
3.电烙铁使用中,不能用力敲击。
要防止跌落。
烙铁头上焊锡过多时,可用布擦掉。
不可乱甩,以防烫伤他人。
4.焊接过程中,烙铁不能到处乱放。
不焊时,应放在烙铁架上。
注意电源线不可搭在烙铁头上,以防烫坏绝缘层而发生事故。
5.使用结束后,应及时切断电源,拔下电源插头。
冷却后,再将电烙铁收回工具箱。
(二)焊锡和助焊剂焊接时,还需要焊锡和助焊剂。
1.焊锡。
焊接电子元件,一般采用有松香芯的焊锡丝。
这种焊锡丝,熔点较低,而且内含松香助焊剂,使用极为方便。
2.助焊剂。
常用的助焊剂是松香或松香水(将松香溶于酒精中)。
使用助焊剂,可以帮助清除金属表面的氧化物,利于焊接,又可保护烙铁头。
焊接较大元件或导线时,也可采用焊锡膏。
但它有一定腐蚀性,焊接后应及时清除残留物。
(三)辅助工具为了方便焊接操作常采用尖嘴钳、偏口钳、镊子和小刀等做为辅助工具。
同学们应学会正确使用这些工具。
二、焊前处理焊接前,应对元件引脚或电路板的焊接部位进行焊前处理。
(一)清除焊接部位的氧化层1.可用断锯条制成小刀。
刮去金属引线表面的氧化层,使引脚露出金属光泽。
2.印刷电路板可用细纱纸将铜箔打光后,涂上一层松香酒精溶液。
电子元件万能板的焊接技巧电子元件万能板(也称为实验板)是一种常见的用于原型开发和快速搭建电子电路的工具。
焊接技巧在使用万能板时非常重要,能够确保焊接质量和电路可靠性。
下面是一些关于电子元件万能板焊接技巧的详细介绍。
1. 选择合适的焊接工具:焊接电子元件万能板需要一些基本的工具,如焊台、焊锡丝、焊接膏、吸锡线等。
确保工具的质量和使用安全。
2. 准备焊接材料:除了焊接工具,还需要准备焊锡、焊接膏等材料。
焊锡一般选择直径为0.6mm至1mm之间的,能够更好地与电子元件和焊盘接触,达到更好的焊接效果。
焊接膏可以提高焊锡润湿性和焊接的稳定性。
3. 清洁焊接区域:在焊接之前,应保持焊接区域的干净和清洁。
使用清洁剂或酒精擦拭焊盘和元件引脚,去除任何污垢或氧化物。
4. 精确定位元件:在焊接之前,先将元件正确地放置在焊接区域上,确保引脚与焊接盘的对应位置。
5. 进行焊锡预热:在进行实际焊接之前,最好通过一次预热来提高焊接的质量。
预热可以消除焊盘和元件的温度差异,提高焊接的稳定性。
6. 控制焊接温度和时间:焊接温度和时间的控制非常重要。
如果温度过高或时间过长,可能会造成元件烧毁或损坏。
一般来说,焊接温度应在220C至270C 之间,焊接时间不超过5秒。
7. 使用适当的焊接技术:根据元件类型和焊接盘的情况,选择适当的焊接技术。
常见的焊接技术包括手工焊接、波峰焊接、热风焊接等。
在选择和应用焊接技术时,要遵循焊接手册或厂家提供的建议。
8. 注意焊接位置和顺序:对于复杂的电路,焊接位置和顺序非常重要。
焊接时要先焊接低度数元件,再焊接高度元件,以避免热架机现象发生。
9. 焊接连接点稳固:焊接完成后,要确保焊接点的稳固性。
焊接点应充分润湿并且没有松动。
10. 检查焊接质量:焊接完成后,要仔细检查焊接质量。
通过视觉检查焊接点是否光滑均匀,焊锡是否充分润湿。
可以使用多用途测试仪或万用表进行电气测试,验证电路的可靠性。
11. 小心处理焊接后的元件:焊接后的元件和焊接盘会非常热,要小心处理以避免烫伤。
