园林景观设计的分析图

计算机辅助设计：园林景观设计的分析图

园林景观设计的分析图常用于说明设计构思和强化设计立意和构思，在平面方案图的基础上加上分析元素。此类分析图主要包括：功能结构分析、交通组织分析、景观结构分析、绿地结构分析等。

目前的分析图通常在AutoCAD的平面图上划分地块，添加分析元素，后期用PhotoShop做填色处理，完成后期效果，这一流程需要文件格式的数据转换，并需要设计师熟练应用两个应用软件，通常需专人完成。用“佳园”软件可一次完成整个分析图，并输出分析图。现以用户案例，说明用“佳园”软件制作景观分析图的过程。

导入现状图后，通过“佳园”软件的“规划设计”、“种植设计”等模块完成总平面图，同时确定功能分区。选择“输出到二维渲染”命令，在二维渲染模块中利用绘图和编辑工具，完成颜色填充，绘制并标识各功能分区。应用的主要命令包括：调整实体的上下叠放次序、智能填充、绘制轮廓线、修改轮廓线样式（虚线和实线）、修改箭头样式等。如图1所示为用户案例，某小区设计方案的景观分析图。

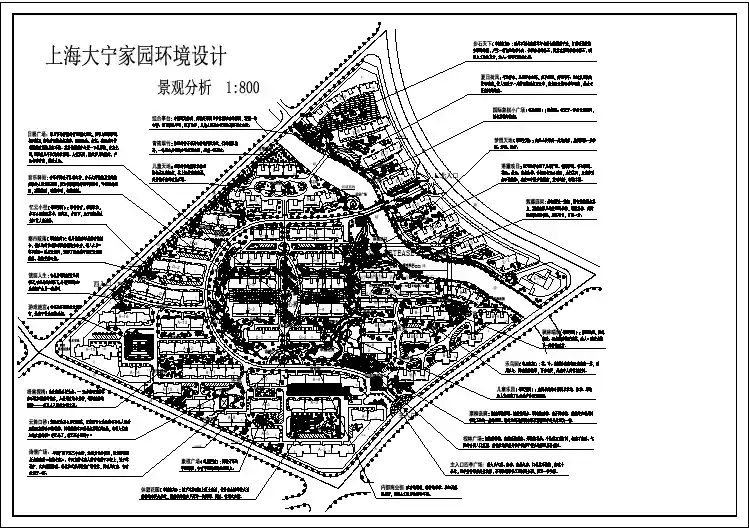

图1——景观分析图
