平行板电容器电容计算的仿真

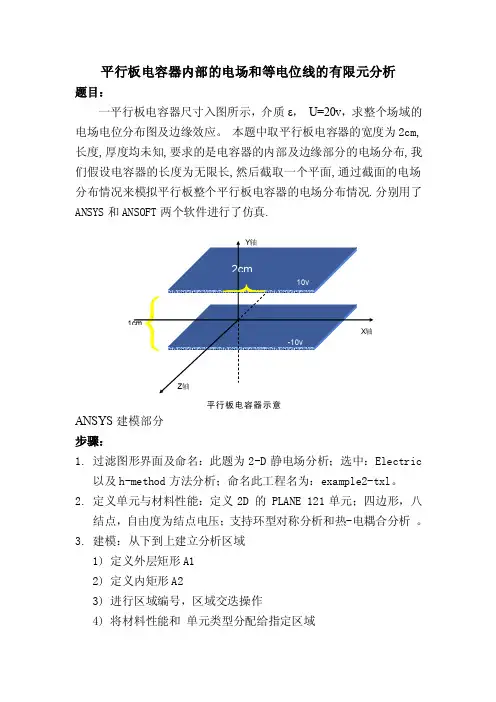

平行板电容器内部的电场和等电位线的有限元分析 题目：一平行板电容器尺寸入图所示，介质ε， U=20v ，求整个场域的电场电位分布图及边缘效应。

本题中取平行板电容器的宽度为2cm,长度,厚度均未知,要求的是电容器的内部及边缘部分的电场分布,我们假设电容器的长度为无限长,然后截取一个平面,通过截面的电场分布情况来模拟平行板整个平行板电容器的电场分布情况.分别用了ANSYS 和ANSOFT 两个软件进行了仿真.ANSYS 建模部分步骤： 1. 过滤图形界面及命名：此题为2-D 静电场分析；选中：Electric 以及h-method 方法分析；命名此工程名为：example2-txl 。

2. 定义单元与材料性能：定义2D 的 PLANE 121单元；四边形，八结点，自由度为结点电压；支持环型对称分析和热-电耦合分析 。

3. 建模：从下到上建立分析区域1) 定义外层矩形A12) 定义内矩形A23) 进行区域编号，区域交迭操作4) 将材料性能和 单元类型分配给指定区域平行板电容器示意图4.网格划分：用smart智能划分方法，选择最高划分等级1级，获得最小划分单元，使划分更加精确。

结果如图1：图1 智能划分5.加边界条件和激励载荷分别在上、下边界加指定电压0V和10V。

6.求解：经过求解得到边界电位矢量图如图2。

图 2 边界电位矢量图7.后处理首先得到极板间电势分布情况如图3：图3 后处理然后是极板间的电场分布情况分析，如图4：图4 电场分布情况分析8.本课题组也对整个区域进行了分析，具体结果如下。

上板电压为10V，下板电压为-10V。

如图5，6与7：图 5整个区域边界的边界电位求解结果图图6整个区域以及边界电势分布情况图7整个区域以及边界电场强度分布情况9.用ANSOFT对平行板电容器的仿真同样分别对两部分进行仿真。

先对一块极板进行仿真，再对板间进行仿真。

图8 一块极板的剖分图9 极板上的电势分布图10 极板上的电场分布情况图11板间的自动剖分图12 板间电场分布图13 板间电势分布情况ANSYS和ANSOFT在建模过程中的顺序不一样，但是都比较简洁明了。

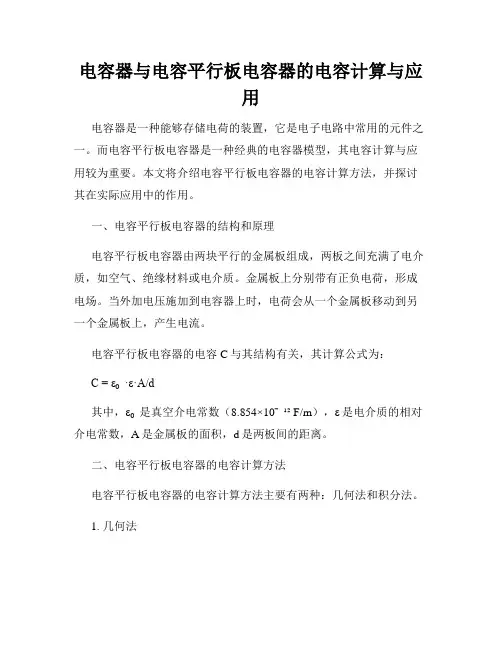

电容器与电容平行板电容器的电容计算与应用电容器是一种能够存储电荷的装置，它是电子电路中常用的元件之一。

而电容平行板电容器是一种经典的电容器模型，其电容计算与应用较为重要。

本文将介绍电容平行板电容器的电容计算方法，并探讨其在实际应用中的作用。

一、电容平行板电容器的结构和原理电容平行板电容器由两块平行的金属板组成，两板之间充满了电介质，如空气、绝缘材料或电介质。

金属板上分别带有正负电荷，形成电场。

当外加电压施加到电容器上时，电荷会从一个金属板移动到另一个金属板上，产生电流。

电容平行板电容器的电容C与其结构有关，其计算公式为：C = ε₀·ε·A/d其中，ε₀是真空介电常数（8.854×10⁻¹² F/m），ε是电介质的相对介电常数，A是金属板的面积，d是两板间的距离。

二、电容平行板电容器的电容计算方法电容平行板电容器的电容计算方法主要有两种：几何法和积分法。

1. 几何法几何法是通过电容器的几何形状和尺寸来计算电容。

根据电容公式C = ε₀·ε·A/d，我们可以通过测量金属板的面积和两板间的距离，以及已知电介质的相对介电常数，直接计算电容的值。

2. 积分法积分法是通过计算电场的积分来求解电容。

根据电场强度E与电势差V之间的关系，我们可以利用高斯定律得到两块平行板之间的电场强度公式为：E = V/d将上述公式带入电容公式C = ε₀·ε·A/d中，得到电容的计算公式：C = ε₀·ε·A/V三、电容平行板电容器的应用电容平行板电容器在电子电路中有着广泛的应用。

1. 滤波器电容平行板电容器可以用作电子电路中的滤波器，用于滤除电路中的高频噪声。

通过合理选择电容的数值，可以使高频信号被电容器短路而滤除，从而使电路中的信号更加纯净。

2. 能量存储电容平行板电容器可以将电能存储在电场中，当需要释放能量时，电容器可以迅速地释放电荷。

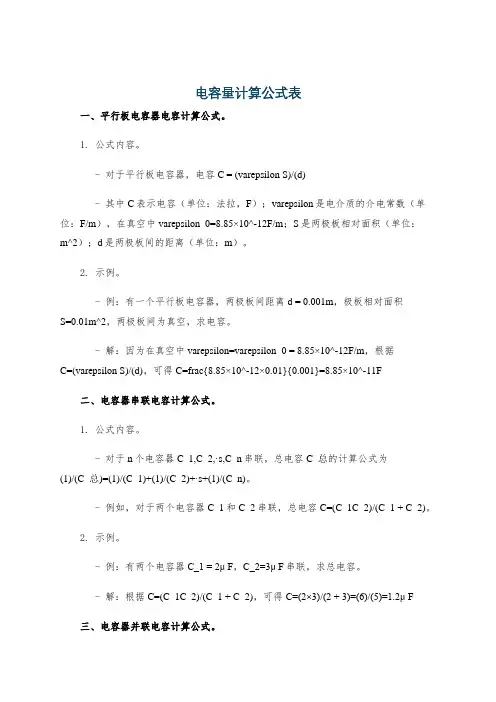

电容量计算公式表一、平行板电容器电容计算公式。

1. 公式内容。

- 对于平行板电容器，电容C = (varepsilon S)/(d)- 其中C表示电容（单位：法拉，F）；varepsilon是电介质的介电常数（单位：F/m），在真空中varepsilon_0=8.85×10^-12F/m；S是两极板相对面积（单位：m^2）；d是两极板间的距离（单位：m）。

2. 示例。

- 例：有一个平行板电容器，两极板间距离d = 0.001m，极板相对面积S=0.01m^2，两极板间为真空，求电容。

- 解：因为在真空中varepsilon=varepsilon_0 = 8.85×10^-12F/m，根据C=(varepsilon S)/(d)，可得C=frac{8.85×10^-12×0.01}{0.001}=8.85×10^-11F二、电容器串联电容计算公式。

1. 公式内容。

- 对于n个电容器C_1,C_2,·s,C_n串联，总电容C_总的计算公式为(1)/(C_总)=(1)/(C_1)+(1)/(C_2)+·s+(1)/(C_n)。

- 例如，对于两个电容器C_1和C_2串联，总电容C=(C_1C_2)/(C_1 + C_2)。

2. 示例。

- 例：有两个电容器C_1 = 2μ F，C_2=3μ F串联，求总电容。

- 解：根据C=(C_1C_2)/(C_1 + C_2)，可得C=(2×3)/(2 + 3)=(6)/(5)=1.2μ F三、电容器并联电容计算公式。

1. 公式内容。

- 对于n个电容器C_1,C_2,·s,C_n并联，总电容C_总=C_1 + C_2+·s+C_n。

2. 示例。

- 例：有两个电容器C_1 = 2μ F，C_2 = 3μ F并联，求总电容。

- 解：根据C_总=C_1 + C_2，可得C_总=2 + 3=5μ F。

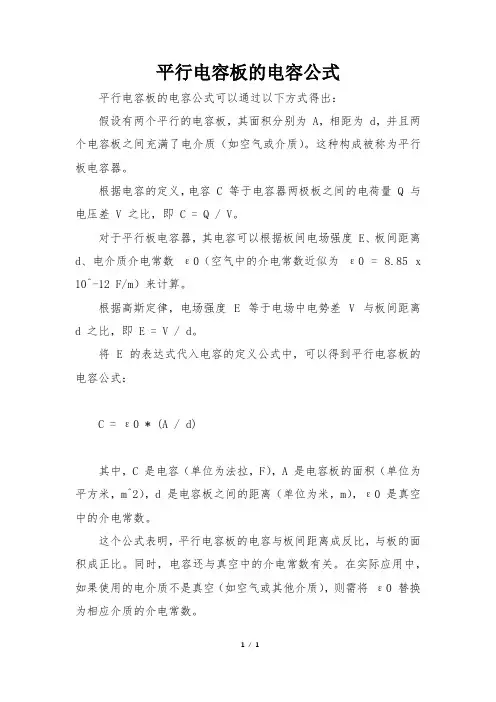

平行电容板的电容公式
平行电容板的电容公式可以通过以下方式得出：
假设有两个平行的电容板，其面积分别为 A，相距为 d，并且两个电容板之间充满了电介质（如空气或介质）。

这种构成被称为平行板电容器。

根据电容的定义，电容 C 等于电容器两极板之间的电荷量 Q 与电压差 V 之比，即 C = Q / V。

对于平行板电容器，其电容可以根据板间电场强度 E、板间距离d、电介质介电常数ε0（空气中的介电常数近似为ε0 = 8.85 x 10^-12 F/m）来计算。

根据高斯定律，电场强度 E 等于电场中电势差V 与板间距离d 之比，即 E = V / d。

将 E 的表达式代入电容的定义公式中，可以得到平行电容板的电容公式：
C = ε0 * (A / d)
其中，C 是电容（单位为法拉，F），A 是电容板的面积（单位为平方米，m^2），d 是电容板之间的距离（单位为米，m），ε0 是真空中的介电常数。

这个公式表明，平行电容板的电容与板间距离成反比，与板的面积成正比。

同时，电容还与真空中的介电常数有关。

在实际应用中，如果使用的电介质不是真空（如空气或其他介质），则需将ε0 替换为相应介质的介电常数。

1/ 1。

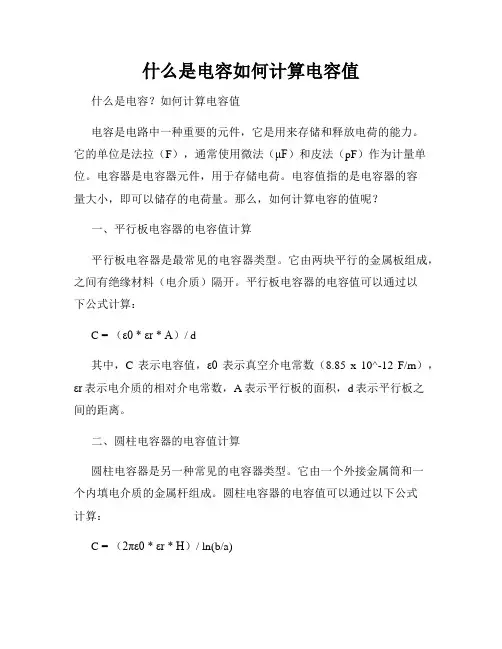

什么是电容如何计算电容值什么是电容？如何计算电容值电容是电路中一种重要的元件，它是用来存储和释放电荷的能力。

它的单位是法拉（F），通常使用微法（μF）和皮法（pF）作为计量单位。

电容器是电容器元件，用于存储电荷。

电容值指的是电容器的容量大小，即可以储存的电荷量。

那么，如何计算电容的值呢？一、平行板电容器的电容值计算平行板电容器是最常见的电容器类型。

它由两块平行的金属板组成，之间有绝缘材料（电介质）隔开。

平行板电容器的电容值可以通过以下公式计算：C = （ε0 * εr * A）/ d其中，C表示电容值，ε0表示真空介电常数（8.85 x 10^-12 F/m），εr表示电介质的相对介电常数，A表示平行板的面积，d表示平行板之间的距离。

二、圆柱电容器的电容值计算圆柱电容器是另一种常见的电容器类型。

它由一个外接金属筒和一个内填电介质的金属杆组成。

圆柱电容器的电容值可以通过以下公式计算：C = （2πε0 * εr * H）/ ln(b/a)其中，C表示电容值，π表示圆周率（3.14），ε0表示真空介电常数，εr表示电介质的相对介电常数，H表示电容器的高度，b表示外筒的半径，a表示内杆的半径。

三、球形电容器的电容值计算球形电容器是一种特殊的电容器类型，它由一个金属球和一个填充电介质的球壳组成。

球形电容器的电容值可以通过以下公式计算：C = （4πε0 * εr * R）/（1/a - 1/b）其中，C表示电容值，π表示圆周率，ε0表示真空介电常数，εr表示电介质的相对介电常数，R表示球形电容器的半径，a表示内球壳的半径，b表示外球壳的半径。

需要注意的是，以上是基于理想条件的计算公式。

在实际情况中，电容值可能会受到一些因素的影响，例如介质损耗、边缘效应等。

因此，在具体应用中，可能需要考虑这些因素进行修正。

总结：电容是一种用来存储和释放电荷的元件，其单位是法拉。

电容值是指电容器可以储存的电荷量。

常见的电容器类型包括平行板电容器、圆柱电容器和球形电容器。

平行板电容器的电容计算与应用电容器是一种重要的电子元件，在电路中扮演着存储电能的重要角色。

平行板电容器是最简单的一种电容器，它由两块平行的金属板组成，中间有一块绝缘材料隔开。

在本文中，我们将探讨平行板电容器的电容计算方法以及它在实际应用中的一些案例。

一、平行板电容器的电容计算方法平行板电容器的电容与其几何尺寸以及介质特性有关。

在空气或真空中，平行板电容器的电容可以通过以下公式计算：C = ε₀ × εᵣ × A / d其中，C代表电容，ε₀是真空介电常数，约等于8.854 ×10⁻¹²F/m；εᵣ是介质的相对介电常数；A代表两个金属板的面积；d是两个金属板之间的间距。

例如，当两块金属板的面积为10平方厘米，间距为1毫米，介质为空气时，可以计算出电容：C = 8.854 × 10⁻¹² × 1 × 10⁻⁴ / 0.001 = 8.854 × 10⁻⁶ F需要注意的是，介质的相对介电常数εᵣ在不同的材料中是不同的，所以在具体应用中需要根据实际情况进行调整。

二、平行板电容器的应用案例1. 平行板电容器在电路滤波中的应用平行板电容器常常用于电路的滤波器中，它可以帮助滤除电路中的高频噪声信号。

在滤波电路中，通过调整平行板电容器的电容值，可以实现对不同频率信号的滤波效果。

2. 平行板电容器在能量存储中的应用平行板电容器具有良好的电能存储特性，在应用中常被用作能量存储装置。

例如，电子设备中的备用电源电路中常使用平行板电容器作为电能存储单元，当主电源中断时，平行板电容器能够提供临时的电源供应。

3. 平行板电容器在传感器中的应用平行板电容器还可应用于传感器中，用于测量物体的位移、压力等参数。

当物体接近或施加压力时，平行板电容器的电容值会发生变化，通过测量电容值的变化可以得到相应的物理量信息。

4. 平行板电容器在信号传输中的应用平行板电容器还可用于数据传输，特别是在模拟信号传输中。

平行板电容器的电容计算公式一、电容器的基本概念1.电容器：电容器是一种能够储存电荷的电子元件，通常由两块金属板（导体）组成，之间隔有一层绝缘材料（电介质）。

2.电容：电容是电容器容纳电荷的能力，单位为法拉（F）。

二、平行板电容器1.结构：平行板电容器由两块平行的金属板组成，中间隔有一层绝缘材料。

2.电容计算公式：平行板电容器的电容计算公式为：C = εS / (4πkd)C：电容（法拉，F）ε：电介质的相对电容率（无量纲）S：金属板的面积（平方米，m²）k：库仑常数，约为9 × 10^9 N·m²/C²（牛顿·米²/库仑²，N·m²/C²）d：金属板之间的距离（米，m）三、影响平行板电容器电容大小的因素1.电介质材料：电介质的相对电容率越大，电容器的电容越大。

2.金属板的面积：金属板的面积越大，电容器的电容越大。

3.金属板之间的距离：金属板之间的距离越小，电容器的电容越大。

4.电荷量：电容器所带的电荷量越多，电容器的电容越大。

但电容器的电容与所带的电荷量无关，电容器所能容纳的电荷量取决于其电容和电压。

四、电容器的应用1.滤波器：利用电容器的频率特性，实现信号的滤波功能。

2.耦合和去耦：在电子电路中，利用电容器实现信号的耦合和去耦功能。

3.充放电：电容器可以储存电能，实现电路的充放电功能。

4.能量存储：电容器可以储存能量，广泛应用于能源存储和转换领域。

平行板电容器的电容计算公式是描述电容器电容大小的重要公式，掌握该公式及其影响因素，有助于我们更好地理解和应用电容器。

习题及方法：1.习题：一个平行板电容器，其金属板面积为2平方米，电介质为空气（相对电容率约为1），板间距离为0.01米，求该电容器的电容。

C = εS / (4πkd)将已知数值代入公式：C = 1 × 2 / (4π × 9 × 10^9 × 0.01)C ≈ 8.31 × 10^-12 F答案：该电容器的电容约为8.31 × 10^-12法拉。

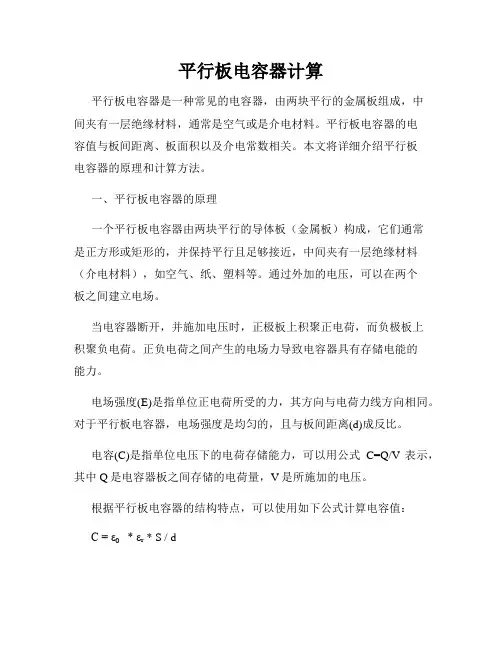

平行板电容器计算平行板电容器是一种常见的电容器，由两块平行的金属板组成，中间夹有一层绝缘材料，通常是空气或是介电材料。

平行板电容器的电容值与板间距离、板面积以及介电常数相关。

本文将详细介绍平行板电容器的原理和计算方法。

一、平行板电容器的原理一个平行板电容器由两块平行的导体板（金属板）构成，它们通常是正方形或矩形的，并保持平行且足够接近，中间夹有一层绝缘材料（介电材料），如空气、纸、塑料等。

通过外加的电压，可以在两个板之间建立电场。

当电容器断开，并施加电压时，正极板上积聚正电荷，而负极板上积聚负电荷。

正负电荷之间产生的电场力导致电容器具有存储电能的能力。

电场强度(E)是指单位正电荷所受的力，其方向与电荷力线方向相同。

对于平行板电容器，电场强度是均匀的，且与板间距离(d)成反比。

电容(C)是指单位电压下的电荷存储能力，可以用公式C=Q/V表示，其中Q是电容器板之间存储的电荷量，V是所施加的电压。

根据平行板电容器的结构特点，可以使用如下公式计算电容值：C = ε₀ * εᵣ * S / d其中，C是电容值，ε₀是真空介电常数，约等于8.85×10^-12 F/m，εᵣ是介电常数，S是板面积，d是板间距离。

二、平行板电容器的计算方法1. 已知电容器的参数，计算电容值假设已知电容器板的面积为S，板间距离为d，介电常数为εᵣ，可以根据上述公式计算电容值C。

例如，如果S = 0.1 m²，d = 0.02 m，εᵣ = 2.5，那么电容值C =(8.85×10^-12 F/m) * (2.5) * (0.1 m²) / (0.02 m) = 1.1075×10^-10 F，约等于110.75 pF。

2. 已知电容器的电容值和其他参数，计算未知量假设已知电容器的电容值C，板间距离d，介电常数εᵣ，可以根据上述公式计算未知量S。

例如，如果C = 100 nF，d = 0.02 m，εᵣ = 2.5，那么板面积S = (C * d) / (ε₀ * εᵣ) = (100×10^-9 F * 0.02 m) / (8.85×10^-12 F/m * 2.5) = 0.008m²，约等于8000 mm²。

平行板电容器电容公式的推导平行板电容器的电容由什么决定?人教版新教材这样说又有簧=eosO，明：理论分析表明，当平行板电容器的两极板间是真空时，电容C 与极板的正对面积S、极板距离d 的关系为C=j4，rLkd，得dS=翁．C式中五为静电力常量．面积微元dS 的点电荷在0处激发场强在z 方向的分量当两极板间充满同一种介质时，电容变大为真空时的e，dEx一丝00s口：下laSSoo．^C(葫r)27倍，即C=圭兰，e，是一个常数，与电介质的性质有关，称为叶ZfFMd平面上所有面积微元的电荷在。

处激发场强在z 方向相对介电常数．分量的矢量合这个公式是如何理论推导出来的呢?这是很多师生关心的问题．本文从以下几个步骤，利用高中所学的知识进行推E=∑强=∑丁I 皈Soo=笋∑弱。

导，希望能解除师生心中的困惑．=等2肘2：27rka．1真空中无穷大均匀带电平面激发场强公式先定性分析，由对称性可知，无穷大均匀带电平面在空即真空中电荷面密度为盯的无穷大均匀带电平面在离平面间任一点激发电场的方向一定垂直于带电平面，在带电平面距离为，．的。

处激发的场强公式E=2砌．—侧空间中各点场强方向均相同，则该空间一定是匀强电2真空中平行板电容器板间匀强电场的场强公式场，如图l，即场强大小与该点到带电平面距离无关．根据电真空中两个无穷大带等量异种电荷的平行导体板，电荷场的叠加原理，电荷面密度盯加倍，相当于两个完全一样的都均匀分布在内表面上．带电平面激发的电场叠加，所以场强加倍，可得E。

C 盯．带正电的板单独在空间激发的电场大小为E。

=2，rka，再定量分析，可以证明，电荷面密度为盯的无穷大均匀方向垂直板面且背离板面．带电平面在离平面距离为r的。

处激发的场强，与单独的半带负电的板在空间单独激发的电场大小为E2=2，rka，径也为r，电荷面密度也为盯的均匀带电半球壳上所有电荷方向垂直板面且指向板面．均集中在A 点时在球心。

处激发的场强相同．推导如下：由电场的叠加原理可得平行板电容器外部场强为零，内在平面上任取一面积微元部场强为dS，带电量ads，可看做点电荷．连E=El+E2=4兀lea，’接0到dS 面上边界所有点，形成￡E如图3所示．_包络面，在半球壳上可得到对应的面积微元dS。

平行板电容器电容公式的推导平行板电容器的电容由什么决定?人教版新教材这样说又有簧=eosO，明：理论分析表明，当平行板电容器的两极板间是真空时，电容C 与极板的正对面积S、极板距离d 的关系为C=j4，rLkd，得dS=翁．C式中五为静电力常量．面积微元dS 的点电荷在0处激发场强在z 方向的分量当两极板间充满同一种介质时，电容变大为真空时的e，dEx一丝00s口：下laSSoo．^C(葫r)27倍，即C=圭兰，e，是一个常数，与电介质的性质有关，称为叶ZfFMd平面上所有面积微元的电荷在。

处激发场强在z 方向相对介电常数．分量的矢量合这个公式是如何理论推导出来的呢?这是很多师生关心的问题．本文从以下几个步骤，利用高中所学的知识进行推E=∑强=∑丁I 皈Soo=笋∑弱。

导，希望能解除师生心中的困惑．=等2肘2：27rka．1真空中无穷大均匀带电平面激发场强公式先定性分析，由对称性可知，无穷大均匀带电平面在空即真空中电荷面密度为盯的无穷大均匀带电平面在离平面间任一点激发电场的方向一定垂直于带电平面，在带电平面距离为，．的。

处激发的场强公式E=2砌．—侧空间中各点场强方向均相同，则该空间一定是匀强电2真空中平行板电容器板间匀强电场的场强公式场，如图l，即场强大小与该点到带电平面距离无关．根据电真空中两个无穷大带等量异种电荷的平行导体板，电荷场的叠加原理，电荷面密度盯加倍，相当于两个完全一样的都均匀分布在内表面上．带电平面激发的电场叠加，所以场强加倍，可得E。

C 盯．带正电的板单独在空间激发的电场大小为E。

=2，rka，再定量分析，可以证明，电荷面密度为盯的无穷大均匀方向垂直板面且背离板面．带电平面在离平面距离为r的。

处激发的场强，与单独的半带负电的板在空间单独激发的电场大小为E2=2，rka，径也为r，电荷面密度也为盯的均匀带电半球壳上所有电荷方向垂直板面且指向板面．均集中在A 点时在球心。

处激发的场强相同．推导如下：由电场的叠加原理可得平行板电容器外部场强为零，内在平面上任取一面积微元部场强为dS，带电量ads，可看做点电荷．连E=El+E2=4兀lea，’接0到dS 面上边界所有点，形成￡E如图3所示．_包络面，在半球壳上可得到对应的面积微元dS。

平行板电容器电容公式推导平行板电容器是一种由两块平行金属板组成的电容器，两板之间的空间填充有绝缘材料（如空气、塑料等）。

当两板之间加上电压后，正电荷会聚集在正极板上，而负电荷则聚集在负极板上，形成一个电场。

这个电场会导致两板之间产生电场强度，称为电场强度（E）。

电容容量的大小和电场强度有关，通过推导可以得到电场强度和电容容量的关系，即电容公式。

下面是平行板电容器电容公式的推导过程：1.假设平行板电容器的两个平行金属板的面积为S，两板之间的距离为d，并假设两板间的电场强度为E。

根据电场强度的定义，电场强度E 等于电场力与单位正电荷之间的比值，即E=F/q（其中F为电场力，q为正电荷）。

2.平行板电容器的电场力与正电荷q之间的关系是F=Eq，即电场力等于电场强度乘以正电荷q。

3.假设平行板电容器的电容容量为C，那么C与电场力和电场强度之间的关系是C=F/E，即电容容量等于电场力与电场强度之间的比值。

4.将电场力F表示为电场强度E和电荷q的乘积，即F=Eq，代入第3步的关系式中，得到C=Eq/E，简化得到C=q/E。

5.现在需要找到C与q之间的关系，即关联电荷与电容容量的关系。

假设平行板电容器中的电荷量为Q，那么电容容量C可表示为C=Q/ΔV，即电容容量等于电荷量Q和电压差ΔV之间的比值。

6.考虑到平行板电容器的电容容量公式与电容容量定义相似，将电容容量定义中的电荷量Q替换为q，电压差ΔV替换为E×d（根据电压的定义，ΔV=Ed）。

则C可以写成C=q/(E×d)。

7.将第4步的结果C=q/E代入第6步的关系式中，得到q/E=q/(E×d)，简化得到E=q/(E×d)，然后将E移到方程的左边，得到E^2=q/(C×d)。

8.方程两边同时乘以Cd，得到C×d×E^2=q，即C×d×E^2等于电荷量q。

同时考虑到电场强度E等于电压差ΔV与两板之间的距离d之比，即E=ΔV/d，代入上述方程，得到C×d×(ΔV/d)^2=q。

平行板电容器电容计算的仿真
平板电容器模型描述：
上下两极板尺寸：20mm×20mm×2mm，材料：pec（理想导体）介质尺寸：20mm×20mm×1mm，材料：mica（云母介质）
激励：电压源，上极板电压：5V，下极板电压：0V。

要求计算该电容器的电容值
步骤：1.建模：创建上下极板以及中间介质以及计算区域
2.设置激励
3.设置计算参数
4.设置自适应计算参数
Maxwell 3D > Analysis Setup > Add Solution Setup
最大迭代次数：Maximum number of passes > 10
误差要求：Percent Error > 1%
每次迭代加密剖分单元比例：Refinement per Pass > 50%
5.查看结果
电容的结果为20.188pf
结果分析：
平板式电容计算公式：C=εr*S/4πkd
式中：
电容C，单位F；
相对介电常数；
ε云母介电常数6.0~7.2×10（-12方）单位F/m；
面积S，单位平方米；
极板间距d，单位米。

C=8.86*10^-12 *20*20/(4*3.14*9.0*10^9*1)=20.122up 与仿真值接近。

目录1.课程设计的目的与作用 (1)1.1 设计目的 (1)1.2 设计作用 (1)2.设计任务和所应用的maxwell 环境 (2)2.1 设计任务 (2)2.2 maxwell环境 (2)3.电磁模型的建立 (3)4.电磁模型计算及仿真结果 (9)5.设计总结和体会 (13)6.参看文献 (13)正文1.设计目的与作用1.1设计目的随着经济的发展和社会的进步，人们的日常生活水平不断的提高，人们在充分享用现代生活方便，舒适的同时也越来越离不开电子产品了。

对电子产品本身来说，只要通电，就存在电磁之类干扰的问题，而电子产品对外界来说又存在着电磁辐射等问题，如何解决这类问题，趋利避害，更好地让电子产品为我们的服务器真是我们需要做的工作。

电磁场与电磁波课程理论抽象、数学计算繁杂，将Maxwell软件引入教学中，通过对典型电磁产品的仿真设计，并模拟电磁场的特性，将理论与实践有效结合，强化学生对电磁场与电磁波的理解和应用，提高教学质量。

电磁场与电磁波课程理论抽象、数学计算繁杂，将Maxwell软件引入教学中，通过对典型电磁产品的仿真设计，并模拟电磁场的特性，将理论与实践有效结合，强化学生对电磁场与电磁波的理解和应用，提高教学质量。

总体要求：熟练使用Ansoft Maxwell 仿真软件，对电场、磁场进行分析，了解所做题目的原理。

利用Ansoft Maxwell软件仿真简单的电场以及磁场分布，画出电场矢量E线图、磁感应强度B线图，并对仿真结果进行分析、总结。

将所做步骤详细写出，并配有相应图片说明。

1.2 设计作用电磁场与电磁波主要介绍电磁场与电磁波的发展历史、基本理论、基本概念、基本方法以及在现实生活中的应用，内容包括电磁场与电磁波理论建立的历史意义、静电场与恒流电场、电磁场的边值问题、静磁场、时变场和麦克斯韦方程组、准静态场、平面电磁波的传播、导行电磁波以及谐振器原理等。

全书沿着电磁场与电磁波理论和实践发展的历史脉络，将历史发展的趣味性与理论叙述和推导有机结合，同时介绍了电磁场与电磁波在日常生活、经济社会以及科学研究中的广泛应用。
