各种石材干挂AB胶的包装规格,云石胶包装规格颜色表

石材干挂施工要点 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
石材干挂施工要点
1、石材防护：
（1）涂刷六面油性防护之前应确保石材彻底干透，吸水率高的石材，如白色石材、木纹石等，需涂刷两遍防护；
（2）石材现场切割、开槽后应及时补做同种防护剂。

2、石材干挂件：
（1）潮湿区域、沿海区域干挂件应选用304不锈钢；
（2）干挂件焊接处未做防锈处理的严禁使用。

3、干挂胶使用：
（1）石材干挂必须使用AB胶，云石胶只可作为临时固定；
AB胶质量（含油量高、固化时间等）应符合标准要求（ GB 50728-2011环氧结构胶）；
（2）施工中AB胶操作应进行现场交底：配比准确、搅拌均匀、使用方法等。

4、石材背条：
（1）当干挂石材厚度低于20mm时，必须加背条，背条严禁采用米黄类疏松材质石材，宽度50mm，长度不得小于150mm（每个干挂部位）；（2）背条必须使用AB胶粘，不允许使用云石胶；
（3）石材粘背条部位必须清理干净，不得有浮灰、油渍等。

云石胶与AB干挂胶有何区别？(2011/08/23 09:27)目录：网商感悟浏览字体：大中小经常有建筑施工和石材加工的朋友提问：云石胶和AB 干挂胶有什么区别？什么情况下用云石胶？什么情况下用干挂胶？我简单的解答一下，有不足之处请大家指正与补充。

一区别：云石胶的基料是不饱和树脂，配以固化剂，组成双组分胶粘剂。

其特点是凝胶快，固化时间短，粘接强度较高，可低温（-10）固化。

在常温下，经过调整配方，可在几秒钟内凝胶，5分钟左右完全固化。

AB干挂胶的基料为环氧树脂，配以固化剂，组成AB双组分胶粘剂，目前的干挂胶一般A：B=1：1。

目前市场上常用的干挂胶，在常温下（25。

）其适用期一般在30分钟左右，初干时间一般2小时左右，完全固化一般24—72小时。

通常情况下，AB干挂胶在低温下（10。

以下），固化缓慢，若要提高固化速度则成本较高。

AB干挂胶完全固化后其耐久性大大优于云石胶，但其成本高于云石胶。

二应用一般的云石胶由于其耐水性及耐久性不太好，并且固化时产生收缩，所以建筑施工规范规定，云石胶一般不作为结构胶使用，而只常用于快速定位或石材修补。

应特别注意的是，云石胶决不可用于大面积的粘贴。

AB干挂胶固化后，由于具有较好的强队和耐久性，所以除专用于大理石干挂外，通过调整配方也可用于其它结构的粘接。

石材干挂胶、云石胶、干挂石材AB胶、密封胶性能及区别Author:建筑质检员2011-4-20 20:50 Wednesday 653 0发表评论标签: 云石胶干挂胶密封胶ab胶一、石材干挂胶和云石胶定义及区别：1、石材干挂胶：用于干挂石材使用，一般都是AB组分，所以也叫干挂石材AB胶，不但强度高，而且具有一定的弹性，可以避免胶缝的开裂。

2、云石胶：云石胶基于不饱和聚酯树脂，适用于各类石材间的粘接或修补石材表面的裂缝和断痕，常用于各类型铺石工程及各类石材的修补、粘接定位和填缝。

云石胶不具有弹性，不能用与干挂石材。

分为环氧树脂和不饱和树脂两种原料制作，不饱和树脂制作的云石胶的某种可以在潮湿的环境中固化，效果也很好。

云石胶、AB胶、瓷砖胶的基础知识在工程中如胶粘剂种类、螺丝螺钉型号等这些辅助固定材料往往是随处可见，但是大家好像很难记住它们的用途，有时候基本的概念理解也不对，所以这里我们做一个“胶粘剂的通识”知识版块，帮助大家理解。

首先我们最常接触到的“胶粘剂”在装饰中有这么几类：■按照粘结强度：结构胶和非结构胶，顾名思义就是用在结构粘结处，需具备很强的粘结强度、牢固度、韧性等特征，如幕墙用干挂胶、石材干挂胶等。

■按用途：按照使用用途大致分为下面3类用于材料粘结，如墙纸胶、硅酮胶等用于界面收口，如腻子胶等用于收口填缝，如勾缝剂、密封胶、发泡胶等1、首先粘结剂也好、胶粘剂也好，都是“胶水”的统称，我们谈的AB胶、瓷砖胶、发泡胶都能叫粘结剂。

另外我们俗称的“结构胶”也是一个统称，结构胶种类非常多。

2、人造石粘结剂，说石材粘结剂也无妨，它和“云石胶”完全属于“不同世界的胶类”，一个是石材/瓷砖铺贴用的，一个是“粘结材料、快速固定”等用途用的。

和你一起总结上面的知识点，关于云石胶、瓷砖胶、AB胶1 云石胶真的如“字面意思”理解吗？施工中经常会接触到的云石胶，真的就能粘石头吗？关于它的材料属性可以看下面的知识卡片：云石胶的颜色有米黄和和偏深化的颜色，也可以加入一些色粉或者色晶搅拌调色，用于其它颜色的石材修补。

因为云石胶是钢性胶粘剂，固化时间很短，而且固化后易碎，所以在使用过程中，一般是先通过云石胶临时固定粘接材料，再通过固化时间相对较长的结构胶进行结构性固定。

米黄云石胶临时固定，AB胶固定加强石材开槽薄弱处的强度△2 AB胶、结构胶、干挂胶傻傻分不清楚？AB胶也经常直接叫“干挂胶”，或者干挂AB胶等，它的材料属性下面具体了解：在个别施工方和设计师不理解胶粘剂类别时候，“乱”用胶水的事也时有发生，如下面1、使用云石胶粘石材，粘结强度不够导致吧台的石材脱落（施工中因为图纸胶类材料错误或者施工方使用错误，最常见的质量通病）2、石材反挂的挂件连接处，云石胶固定后没有使用结构胶加固（可能是施工疏忽，部分固定点位未覆盖到）3 大家熟悉的瓷砖胶粘剂有这么多“叫法”？瓷砖胶粘剂，大家应该就熟悉多了，它的叫法也非常“泛”，像“瓷砖胶、胶泥、溢胶泥、石材粘接剂”都是它的“俗称叫法”，所以下次如果遇到别人这么说，你也应该马上会意，喔原来是这种胶。

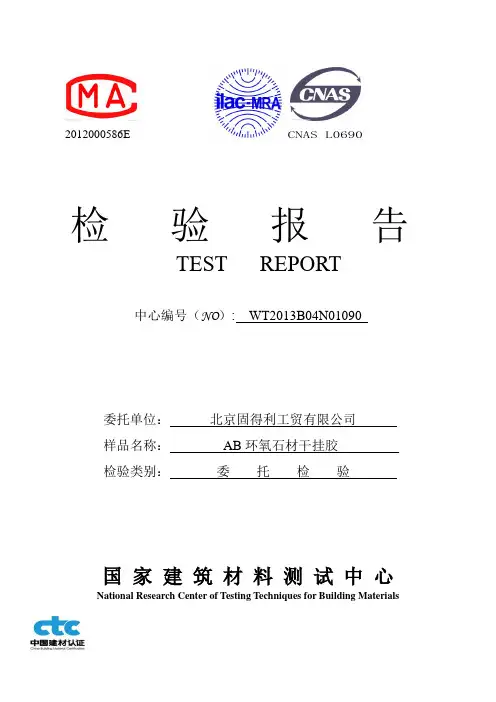

2012000586E CNAS L0690检验报告TEST REPORT中心编号（NO）:WT2013B04N01090委托单位：北京固得利工贸有限公司样品名称：AB环氧石材干挂胶检验类别：委托检验国家建筑材料测试中心National Research Center of Testing Techniques for Building Materials检验报告（Test Report）中心编号: WT2013B04N01090第1页，共2页样品名称AB环氧石材干挂胶检验类别委托检验委托单位北京固得利工贸有限公司商标固得利生产单位北京固得利工贸有限公司样品状态样品完好来样日期2013年10月15日样品数量1组生产日期/批号2013年10月10日型号规格——检验依据JC 887-2001《干挂石材幕墙用环氧胶粘剂》检验项目按照JC887-0221标准全项指标检验检验结论*经检验，送检样品所捡全部项目的检验结论结果符合JC887-2001标准中普通型的技术要求，送检样品为合格品，检验结果见第2页*签发日期：2013年11月13日（检验专用章）附注A:B=1：1（质量比）批准：审核：编制：检验单位地址：北京市朝阳区管庄中国建材院南楼电话：65728538 邮编：100024检验报告（Test Report）中心编号: WT2013B04N01090第2页，共2页序号检验项目检验要求（普通型）检验结果单项结论1 外观细腻均匀的膏状物，无离析、颗粒及凝胶，各组份颜色差异明显细腻均匀的膏状物，无离析、颗粒及凝胶，各组份颜色差异明显符合2 适用期〉30min～90min 80min 符合3 弯曲弹性模量≥2000MPa 5155MPa 符合4 冲击强度≥3.0kj/㎡ 3.1kj/㎡符合5拉剪强度（不锈钢-不锈钢）≥8.0MPa 10.1 MPa 符合6 压剪强度石材-石材标准条件，48h≥10.0MPa 14.1 MPa 符合浸水，168h ≥7.0MPa 9.5 MPa 符合热处理80℃,168h≥7.0MPa 14.6 MPa 符合冻融循环50次≥7.0MPa 12.2 MPa 符合石材-不锈钢标准条件，48h≥10.0MPa 15.4 MPa 符合备注：（此处空白）检验单位地址：北京市朝阳区管庄中国建材院南楼电话：65728538 邮编：100024。

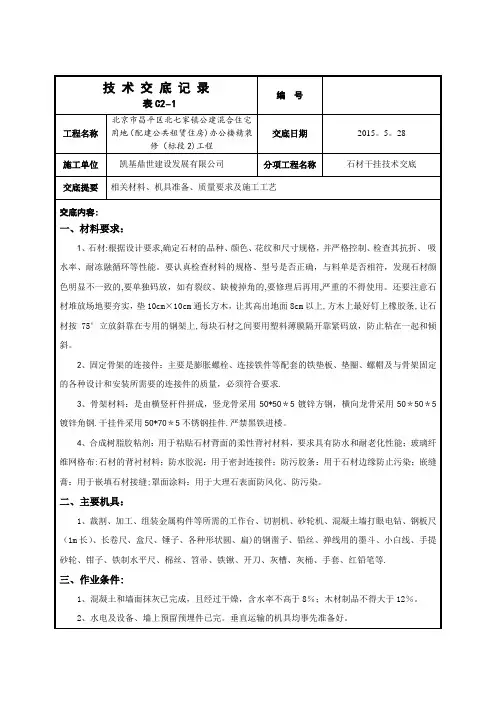

石材干挂施工要点
1、石材防护：
（1）涂刷六面油性防护之前应确保石材彻底干透，吸水率高的石材，如白色石材、木纹石等，需涂刷两遍防护；
（2）石材现场切割、开槽后应及时补做同种防护剂。

2、石材干挂件：
（1）潮湿区域、沿海区域干挂件应选用304不锈钢；
（2）干挂件焊接处未做防锈处理的严禁使用。

3、干挂胶使用：
（1）石材干挂必须使用AB胶，云石胶只可作为临时固定；
AB胶质量（含油量高、固化时间等）应符合标准要求（GB 50728-2011环氧结构胶）；
（2）施工中AB胶操作应进行现场交底：配比准确、搅拌均匀、使用方法等。

4、石材背条：
（1）当干挂石材厚度低于20mm时，必须加背条，背条严禁采用米黄类疏松材质石材，宽度50mm，长度不得小于150mm（每个干挂部位）；
（2）背条必须使用AB胶粘，不允许使用云石胶；
（3）石材粘背条部位必须清理干净，不得有浮灰、油渍等。

石材干挂幕墙存在隐患结构胶是关键——云石胶与结构胶干挂石材工程所涉及的主要材料使用误区本文就石材干挂结构胶(俗称ab胶)的选择和使用在施工中的安全和美观存在的问题谈谈自己的看法：一、选材不合理国家明文规定，对建筑工程实施“终身负责制”并要求石材干挂必须使用干挂结构胶，石材干挂工程材料的选用应严格按照图纸设计和符合《石材幕墙金属与石材幕墙金属与石材幕墙工程技术规范》(jgj133-2001)的要求实施，根据石材干挂幕墙的特点,《干挂石材幕墙用环氧胶粘剂》(jc887—2001)规范中，规定了六条强制性指标，对建筑工程及装饰工程的用胶规定了明确的质量指标。

明确要求石材干挂必须使用环氧树脂石材幕墙干挂结构胶(ab胶)。

石材干挂胶在石材幕墙干挂施工工艺中以四两拨千斤的力量将一块块几十甚至几百公斤重的石材粘接在挂件上，干挂胶质量的好坏直接关系着石材的安装质量和效果。

但长期以来许多施工单位为降低成本,贪图施工快捷方便，往往以云石胶替代石材干挂胶，造成极大的安全隐患。

石材干挂结构胶是用于石材与金属粘接的专用胶，其成分是环氧树脂，由a、b组合使用，调配简单明了，属于柔性结合，防腐蚀、耐高温、抗老化、强度高、牢固性好。

在温差和震动条件的作用下，伸缩、沉降产生的位移较小，且不易渗油，不污染石材。

而云石胶是一种石材专用胶，其主要成分是不饱和树脂。

主要用于石材与石材的粘接和石材的修补，属于刚性结合。

由于本身存在不饱合键，导致其耐气候老化性能较干挂胶差，受气温的影响比较大，其粘接强度低于石材干挂胶很多倍，且怕潮湿、不耐高温、易风化，剪切力不够，尤其用于潮湿和阳光照射的墙体，使用寿命更短，更没有安全保障。

用云石胶代替石材干挂结构胶存在极大的隐患，这是jc887-2001规范所不允许的。

许多施工单位置规范于不顾，用云石胶代替干挂结构胶，究其原因除云石胶价格较干挂胶低廉外，另一个重要原因，云石胶固化时间较快，30分钟内即可上墙，而根据环氧树脂的特点及固化机理，如需达到固化的最佳状态，形成三维交联结构的固化物，这是一个极其复杂而又需要一定时间的反应过程。

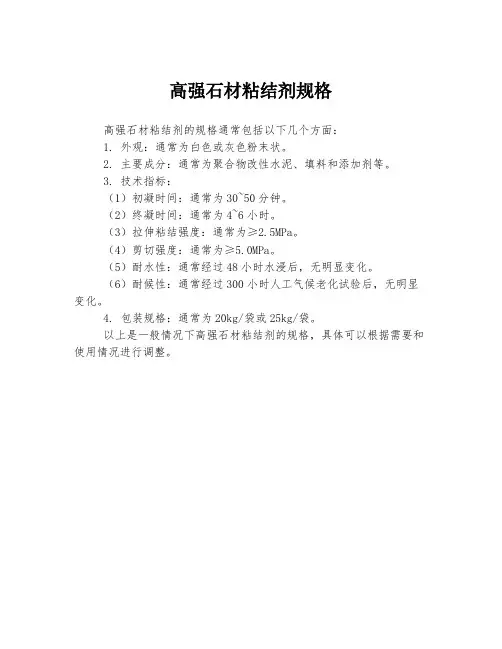

高强石材粘结剂规格
高强石材粘结剂的规格通常包括以下几个方面：
1. 外观：通常为白色或灰色粉末状。

2. 主要成分：通常为聚合物改性水泥、填料和添加剂等。

3. 技术指标：
（1）初凝时间：通常为30~50分钟。

（2）终凝时间：通常为4~6小时。

（3）拉伸粘结强度：通常为≥2.5MPa。

（4）剪切强度：通常为≥5.0MPa。

（5）耐水性：通常经过48小时水浸后，无明显变化。

（6）耐候性：通常经过300小时人工气候老化试验后，无明显变化。

4. 包装规格：通常为20kg/袋或25kg/袋。

以上是一般情况下高强石材粘结剂的规格，具体可以根据需要和使用情况进行调整。

干挂技术介绍及其施工方法一、干挂技术节点构造设计1、钢销式干挂法2、单肢短槽式干挂法3、双肢短槽式干挂法4、通槽式干挂法5、小单元式干挂法6、背栓式干挂法7、海斯夫陶板干挂技术借鉴二、干挂需求介绍1、干挂所需材料介绍2、干挂所需工具介绍3、生产厂家介绍（部分）三、干挂技术工艺流程介绍1、施工材料准备2、检查验收石材板块3、将板块按顺序堆放4、初安装5、加固6、验收7、检查（甲方检查，供学习参考）一、干挂技术节点构造设计随着幕墙技术的发展及幕墙技术规范的建立，干挂石材的工艺日趋完善，目前有如下6种较典型的节点构造设计。

(1)钢销式干挂法又称插针法，是干挂石工艺中最早、最简洁的做法，钢销式又分两侧连接和四侧连接，结构特点是相邻两块石材面板固定在同一支钢销上，钢销固定在连接板上，连接板再与骨架固定。

钢销式：在饰面石板材两侧或四侧钻孔，通过钢销挂件与主体结构（或钢骨架）连接，形成整体装饰面层，达到装饰效果。

用于钢销式干挂的石板材有效厚度不应小于25mm。

钢销式干挂件大样图，见图1.1-1；钢销式干挂有两种方式：两侧连接见图1.1-2，四侧连接见图1.1-3；钢销式干挂安装图，见图1.1-4。

图1.1. -1 钢销式干挂件大样图 1.1-2 两侧连接图1.1-3 四侧连接图1.1-4 钢销式干挂安装图(2)单肢短槽式干挂法将相邻两块石材面板共同固定在“T”形卡条上，“T”形卡条为不锈钢或铝合金，卡条再与骨架固定，其典型节点如图2所示。

图2 单肢短槽式干挂法节点(3)双肢短槽式干挂法是单肢短槽的改进做法，将相邻的两块石材面板共同固定在“干”形卡条上，“干”形卡条一般采用铝合金挤压成型，与骨架固定。

其典型节点如图3所示。

图3 双肢短槽式干挂法节点短槽式,在饰面石板材两侧或四侧开短槽，通过不锈钢（铝合金）挂件与主体结构（或钢架）连接组成干挂系统，形成整体装饰面层，达到装饰效果。

短槽支承有两种方式：对边开槽，四边开槽。

云石AB胶和环氧石材AB的使用选择一、云石胶的用途和使用：云石胶主要成份：不饱和聚酯树脂、过氧化物、无机填料云石胶主要用途：适用于建筑石材、陶瓷、玻化砖的快速定位及拼花、修补和粘接云石胶特性：可在低温下（-10~45℃）使用、高硬度、抛光性佳、固化速度快。

可针对不同颜色的石材选择透明、白色、米色、绿色、红色、黑色等颜色AB组份物理特性A组份（云石胶）主要成分：不饱和聚酯树脂形态：透明膏状、淡黄色透明流体、有色膏状、有色半流体粘度（25℃）：100~300Pa·S 0.7~1.2 Pa·S 350~800 Pa·S 4~80 Pa •S密度：1.20~1.50g/cm31.05~1.20 g/cm31.40~1.60 g/cm31.20~1.50 g/cm3分解物：遇火燃烧时会释放水和二氧化碳B组份（固化剂）主要成份：有机过氧化物形态：白色或淡黄色糊状物粘度（25℃）：100~200Pa·S密度：1.10~1.20g/cm3分解物：遇火燃烧时会释放二氧化碳和水使用方法：1、粘结面要清洁干燥，若粘结面过于光滑，请务必打磨粗化2、取100份胶混合2~3份固化剂，并充分混合均匀3、用调胶工具施于粘结面注意事项：1、切忌将混合好后剩余的胶放入桶内2、如果需加快或减慢云石胶固化速度，请酌量增加或减少固化剂量（固化剂用量不得少于0.5%或者多于5%）3、请贮存于阴凉、避光处，用后及时将桶盖合紧4、若需牢固干挂粘合，请使用本公司AB胶5、保质期为12个月6、被粘结物不要频繁接触潮湿和霜冷7、工具使用后，应立即用丙酮清洗二、石材用环氧AB胶石材环氧AB胶是用于石材干挂工程的结构性粘接胶，基料为环氧树脂，配以固化剂，组成AB双组分胶粘剂，目前的干挂胶一般A：B=1：1。

主要成分石材环氧AB胶主要成分为环氧树脂、有机填充料、石英粉等。

由环氧树脂为主要成分，加入有机改性胺和超细粉体经过高温反应及数道生产工艺而成，有粘度及使用长效等特性。

环氧树脂AB胶环氧树脂AB胶一般是指以环氧树脂为主体所制得的胶粘剂，环氧树脂AB胶一般还应包括环氧树脂固化剂，否则这个胶就不会固化。

环氧树脂胶又分为软胶和硬胶。

1、环氧树脂软胶：它是一种液型，双组份、软性自干型软胶，无色、透明、具有弹性，轻度划擦表面即自行恢复原形。

适用于涤纶、纸张、塑料等标牌装饰。

2、环氧树脂硬胶：它是一种液型，双组份硬性胶，无色、透明，适用于金属标牌同时可制作各种水晶钮扣、水晶瓶盖、水晶木梳、水晶工艺品等高档装饰品。

环氧树脂胶的特性1、环氧树脂胶是在环氧树脂的基础上对其特性进行再加工或改性，使其性能参数等符合特定的要求，通常环氧树脂胶也需要有固化剂搭配才能使用，并且需要混合均匀后才能完全固化，一般环氧树脂胶称为A胶或主剂，固化剂称为B胶或固化剂（硬化剂）。

2、反映环氧树脂胶固化前的主要特性有：颜色、粘度、比重、配比、凝胶时间、可使用时间、固化时间、触变性（止流性）、硬度、表面张力等。

粘度(Viscosity)：是指胶体在流动中所产生的内部摩擦阻力，其数值由物质种类、温度、浓度等因素决定。

凝胶时间：胶水的固化是从液体向固化转化的过程，从胶水开始反应起到胶体趋向固体时的临界状态的时间为凝胶时间，它由环氧树脂胶的混合量、温度等因素决定。

触变性：该特性是指胶体受外力触动（摇晃、搅拌、振动、超声波等）时，随外力作用由稠变稀，当外界因素停止作用时，胶体又恢复到原来时的稠度的现象。

硬度(Hardness)：是指材料对压印、刮痕等外力的抵抗能力。

根据试验方法不同有邵氏(Shore)硬度、布氏(Brinell)硬度、洛氏(Rockwell)硬度、莫氏(Mohs)硬度、巴氏(Barcol)硬度、维氏(Vichers)硬度等。

硬度的数值与硬度计类型有关，在常用的硬度计中，邵氏硬度计结构简单，适于生产检验，邵氏硬度计可分为A型、C型、D型，A型用于测量软质胶体，C和D 型用于测量半硬和硬质胶体。

表面张力(Surface tension)：液体内部分子的吸引力使表面上的分子处于向内一种力作用下，这种力使液体尽量缩小其表面积而形成平行于表面的力，称为表面张力。

混凝土石材胶规格型号一、胶水的品质要求1.1 胶水的组成混凝土石材胶应该是由聚氨酯和聚醚组成的双组份胶水。

1.2 胶水的外观混凝土石材胶应该是一种透明的液体，而且不应该有任何的颜色变化或者是沉淀物。

1.3 胶水的粘度混凝土石材胶的粘度应该是在3000-5000cps之间。

1.4 胶水的固化时间混凝土石材胶的固化时间应该是在10-15分钟之间。

1.5 胶水的拉伸强度混凝土石材胶的拉伸强度应该是在20-25MPa之间。

1.6 胶水的耐候性混凝土石材胶的耐候性应该是能够在高温和低温的环境下都能够保持稳定，而且不会出现开裂或者是变形等情况。

二、胶水的使用方法2.1 表面处理在使用混凝土石材胶之前，需要将表面进行处理，确保表面的清洁和干燥，而且不应该有任何的油脂、灰尘和污垢等。

2.2 胶水的混合将双组份的混凝土石材胶按照比例混合，直到混合均匀。

2.3 胶水的涂刷将混合好的混凝土石材胶均匀涂刷在需要粘合的表面上，而且应该将胶水涂刷均匀，以免出现空洞。

2.4 粘合将需要粘合的部件放在一起，确保它们的位置正确，而且应该在固化时间内将它们粘合在一起。

三、胶水的应用范围混凝土石材胶可以应用于以下场景：3.1 建筑工程混凝土石材胶可以用于建筑工程中，比如说粘合钢筋、石材、玻璃、木材等。

3.2 家庭装修混凝土石材胶可以用于家庭装修中，比如说粘合瓷砖、大理石、木材等。

3.3 工业制造混凝土石材胶可以用于工业制造中，比如说粘合汽车、机器、船舶等。

四、胶水的包装和储存4.1 包装方式混凝土石材胶应该使用双组份的包装方式，而且应该分别装在A组份和B组份的桶中。

4.2 储存环境混凝土石材胶应该储存在干燥、阴凉和通风的环境中，而且不应该暴露在阳光下或者是高温环境中。

4.3 储存期限混凝土石材胶应该在储存期限内使用，而且不应该超过储存期限。

储存期限应该在6个月左右。

五、胶水的注意事项5.1 安全使用混凝土石材胶应该在安全使用的前提下使用，而且应该避免直接接触皮肤和眼睛等。
