锚杆拉力计参数对照表-15

LDZ-180型液压锚杆拉力计安全操作规程为了锚杆拉拔实验的安全进行，特编制盐井一矿LDZ-180型液压锚杆拉力计安全操作规程。

一、准备工作1、拉力计的领取时必须对其进行完好程度的检查。

配备2.5m及4m撬棍各一根。

2、选定实验锚杆后，首先检查作业面巷道支护、通风、监测监控以及安全通道等作业安全环境是否良好，如有问题应处理好后方可作业。

二、操作步骤（一）检查油量逆时针方向打开手压泵的卸荷阀，使拉力缸中的液压油回到手压泵的油筒中。

拧开油筒端部的堵头，检查油量，如油不满，应加注2号锭子油或20号机械油。

（二）排气把手压泵放在比拉力缸稍高的地方，摇动手压泵，使拉力缸活塞伸出，再打开放泄阀，使活塞缩回，连续几次即可。

排气时严禁加压。

（三）操作1、把锚杆拉力计接头接到锚杆的末端，在套上支承套，使活塞端向外，然后拧紧螺母，顺时针拧紧放泄阀。

2、所有人员都要撤出到离测试锚杆2m以外的安全地点。

3、上下摇动手柄，用力要均匀，不要用力过猛，当压力表上的读书达到26.5Mpa （即锚杆设计锚固力50KN）时，停止摇动手柄（附表1：锚杆拉应力与压力表读数对照表)。

4、检测合格的锚杆必须用扳手将锚杆重新上紧，不合格必须在离不合格锚杆不超过50mm的位置重新补打锚杆。

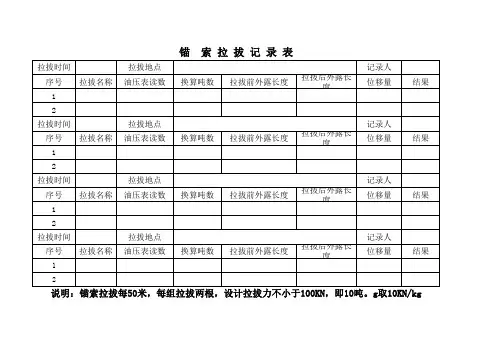

5、记录好数据（附表2：锚杆拉拔力实验记录表格）。

三、安全技术要求1、每300根锚杆取一组，每组随机抽取3根进行测试，对于锚杆特别密集区段每隔30m取一组。

2、作业时，一个操作，一个观察，操作人员必须在离测试锚杆2m处进行测试，用脚踩住踏脚板，用力均匀的摇动手柄，眼睛观察压力表的读数；观察人员观察作业环境安全状况，防止顶板突然冒顶、碎石下落或拱架歪斜倾倒等情况出现伤及作业人员。

3、在测试金属拱架的匹配锚杆时，必须保证锚杆与拱架为连接整体，避免拱架受力，所有人员必须站在离拱架2m以外的安全地点，在加压过程中要随时注意拱架是否松动，有无异常声音，如有异常立即停止加压。

锚杆拉力计参数及操作说明编辑：山东恒安概述：锚杆拉力计对锚喷支护理论，各种锚杆的研究及工程质量的检验具有大作用。

数显锚杆拉力计具有体积小、重量轻、操作简单三大优点外，还有中孔大、活塞有效行程高等特点，特别对于本质锚杆的锚固力检验、具有重大意义，广泛应用于煤矿、国防、交通运输等多种坑道作业，适用于锚固力在300KN以内的锚杆锚固力测定，手动泵还可以作为输送小流量高压油的动力源。

参数：锚杆拉力计分为三种型号，分别为MSL-100 MSL-200 MSL-300.具体参数如下：MSL—100型⑴最大拉力: 10t ；⑵额定压力: 55MPa；⑶活塞行程（加回程弹簧）:20 mm；⑷活塞面积: 18.5平方厘米；⑸手摇力（达到额定压力）: 25㎏；⑹重量: 约8.25㎏。

MSL—200型⑴最大拉力: 20t ；⑵额定压力: 55MPa；⑶活塞行程（加回程弹簧）:20 mm；⑷活塞面积: 35平方厘米；⑸手摇力（达到额定压力）:25㎏；⑹重量: 约10.25㎏。

MSL-300型⑴最大拉力：30 t；⑵额定压力：55 MPa；⑶活塞行程（加回程弹簧）：20 mm；⑷活塞面积：55平方厘米；⑸手摇力（达到额定压力）：25㎏；⑹重量: 约22 ㎏。

操作说明：1. 取下千斤顶、手压泵、高压胶管上的防尘帽，并用清洁布擦净各接头，防止污物进入油路内，然后再使千斤顶和手压泵柱塞降至最低位置，然后把高压胶管两端的快速接头插入千斤顶和手压泵的油孔内，并插好U形卡7，同时插上压力表12和U形卡7。

2. 拧紧手压泵上卸载阀6，再拧下贮液筒2上的注油螺钉1往贮液筒中注入20#机械油或20#液压油，注满油后拧紧注油螺钉1。

注意：第一次加油时应加满贮液筒2，连续工作时一般不应加注油，必要补充加时不要过量加油，以免造成卸载后千斤顶不能复位。

3. 将锚杆接头11紧拧到测试锚杆末端，再套上支承筒和千斤顶，（使千斤顶活塞伸出端朝外）最后拧紧螺母10。

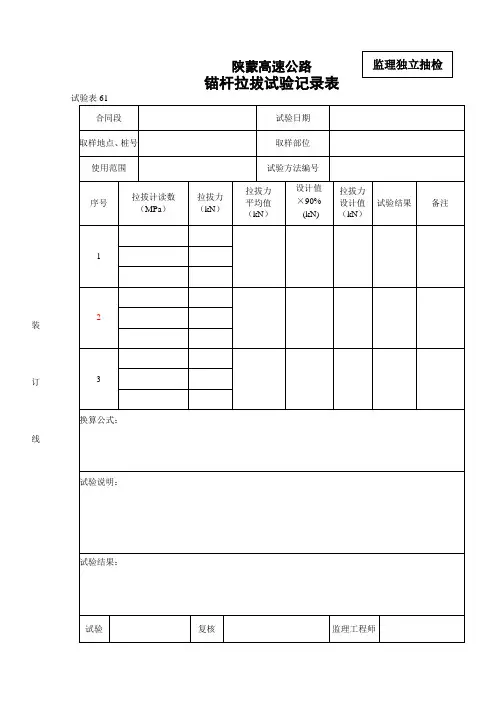

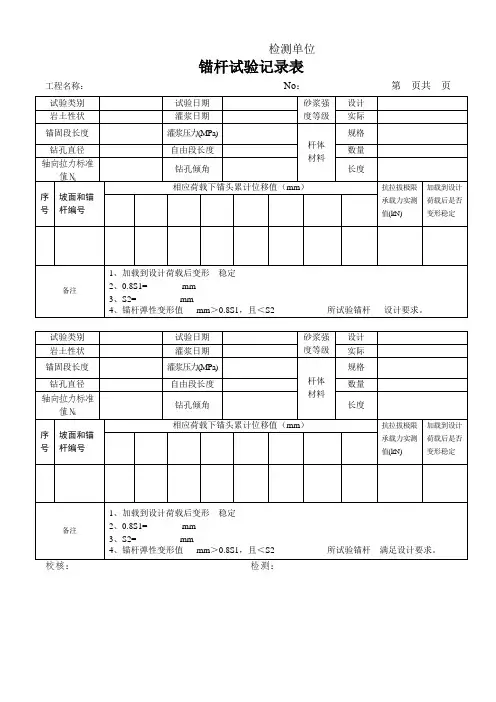

陕蒙高速公路锚杆拉拔试验记录表试验表61------------------------------------------------------------------------------------------装订线------------------------------------------------------------------------美文欣赏1、走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。

秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。

秋天，没有夏日的激情，却有浪漫的温情，没有春的奔放，却有收获的喜悦。

清风落叶舞秋韵，枝头硕果醉秋容。

秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。

2、人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。

聪明的人善于储蓄，在漫长而短暂的人生旅途中，学会储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！3、春天来了，我要把心灵放回萦绕柔肠的远方。

让心灵长出北归大雁的翅膀，乘着吹动彩云的熏风，捧着湿润江南的霡霂，唱着荡漾晨舟的渔歌，沾着充盈夜窗的芬芳，回到久别的家乡。

我翻开解冻的泥土，挖出埋藏在这里的梦，让她沐浴灿烂的阳光，期待她慢慢长出枝蔓，结下向往已久的真爱的果实。

4、好好享受生活吧，每个人都是幸福的。

人生山一程，水一程，轻握一份懂得，将牵挂折叠，将幸福尽收，带着明媚，温暖前行，只要心是温润的，再遥远的路也会走的安然，回眸处，愿阳光时时明媚，愿生活处处晴好。

5、漂然月色，时光随风远逝，悄然又到雨季，花，依旧美；心，依旧静。

月的柔情，夜懂；心的清澈，雨懂；你的深情，我懂。

人生没有绝美，曾经习惯漂浮的你我，曾几何时，向往一种平实的安定，风雨共度，淡然在心，凡尘远路，彼此守护着心的旅程。

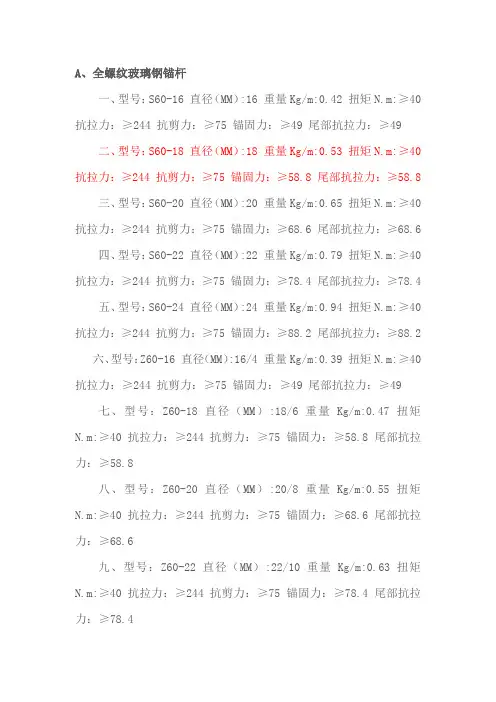

A、全螺纹玻璃钢锚杆一、型号：S60-16 直径（MM）:16 重量Kg/m:0.42 扭矩N.m:≥40 抗拉力：≥244 抗剪力：≥75 锚固力：≥49 尾部抗拉力：≥49二、型号：S60-18 直径（MM）:18 重量Kg/m:0.53 扭矩N.m:≥40 抗拉力：≥244 抗剪力：≥75 锚固力：≥58.8 尾部抗拉力：≥58.8三、型号：S60-20 直径（MM）:20 重量Kg/m:0.65 扭矩N.m:≥40 抗拉力：≥244 抗剪力：≥75 锚固力：≥68.6 尾部抗拉力：≥68.6四、型号：S60-22 直径（MM）:22 重量Kg/m:0.79 扭矩N.m:≥40 抗拉力：≥244 抗剪力：≥75 锚固力：≥78.4 尾部抗拉力：≥78.4五、型号：S60-24 直径（MM）:24 重量Kg/m:0.94 扭矩N.m:≥40 抗拉力：≥244 抗剪力：≥75 锚固力：≥88.2 尾部抗拉力：≥88.2六、型号：Z60-16 直径（MM）:16/4 重量Kg/m:0.39 扭矩N.m:≥40 抗拉力：≥244 抗剪力：≥75 锚固力：≥49 尾部抗拉力：≥49七、型号：Z60-18 直径（MM）:18/6 重量Kg/m:0.47 扭矩N.m:≥40 抗拉力：≥244 抗剪力：≥75 锚固力：≥58.8 尾部抗拉力：≥58.8八、型号：Z60-20 直径（MM）:20/8 重量Kg/m:0.55 扭矩N.m:≥40 抗拉力：≥244 抗剪力：≥75 锚固力：≥68.6 尾部抗拉力：≥68.6九、型号：Z60-22 直径（MM）:22/10 重量Kg/m:0.63 扭矩N.m:≥40 抗拉力：≥244 抗剪力：≥75 锚固力：≥78.4 尾部抗拉力：≥78.4十、型号：S60-24 直径（MM）:24/12 重量Kg/m:0.71 扭矩N.m:≥40 抗拉力：≥244 抗剪力：≥75 锚固力：≥88.2 尾部抗拉力：≥88.2B、等强螺纹钢式树脂锚杆金属杆体 MSGLD-335/16、18、20、22 产品介绍：左旋和右旋锚杆是当代煤矿当中巷道支护的最基本的组成部分,他将巷道的围岩束缚在一起,使围岩自身支护自身. 现在锚杆不仅用于矿山，也用于工程技术中，对边坡，隧道，坝体进行主动加固。

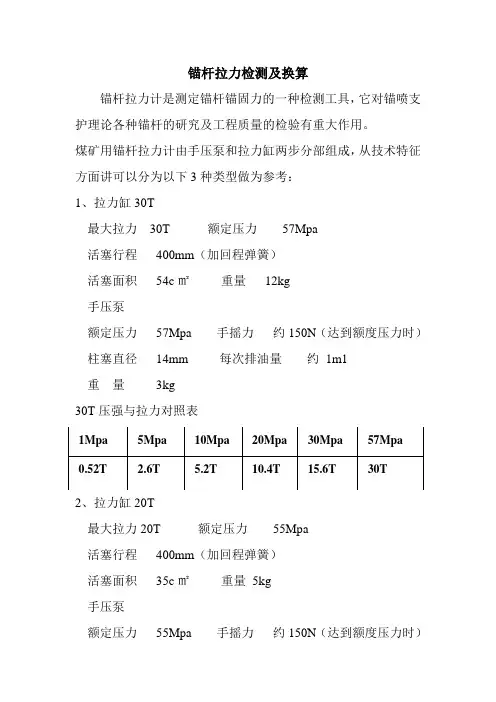

锚杆拉力检测及换算锚杆拉力计是测定锚杆锚固力的一种检测工具，它对锚喷支护理论各种锚杆的研究及工程质量的检验有重大作用。

煤矿用锚杆拉力计由手压泵和拉力缸两步分部组成，从技术特征方面讲可以分为以下3种类型做为参考：1、拉力缸30T最大拉力30T 额定压力57Mpa活塞行程400mm（加回程弹簧）活塞面积54c㎡重量12kg手压泵额定压力57Mpa 手摇力约150N（达到额度压力时）柱塞直径14mm 每次排油量约1m1重量3kg30T压强与拉力对照表1Mpa 5Mpa10Mpa20Mpa30Mpa57Mpa0.52T 2.6T 5.2T10.4T15.6T30T2、拉力缸20T最大拉力20T 额定压力55Mpa活塞行程400mm（加回程弹簧）活塞面积35c㎡重量5kg手压泵额定压力55Mpa 手摇力约150N（达到额度压力时）柱塞直径11mm 每次排油量约1m1重量3kg20T(拉力缸）1Mpa 5Mpa10Mpa20Mpa30Mpa58Mpa0.34T 1.728T 3.45T 6.9T10.37T20T3、拉力缸10T最大拉力10T 额定压力54Mpa活塞行程400mm（加回程弹簧）活塞面积18.5c㎡重量5kg手压泵额定压力54Mpa 手摇力约150N（达到额度压力时）柱塞直径11mm 每次排油量约1m1重量3kg10T(拉力缸）1Mpa5Mpa 10Mpa 15Mpa 20Mpa 30Mpa 50Mpa 54Mpa0.18T0.925T 1.8T 2.8T 3.7T 5.6T 9.3T 10T依据1T=9.8KN进行换算就可以了。

锚杆拉拔力试验标准第一篇：锚杆拉拔力试验标准KPa、KN、吨之间关系换算P=F/S F=Mg 牛是力的单位吨是质量单位帕是压强单位他们之间必须定义一个单位面积（比如一平方米）才可以换算，否则无法换算牛这个单位通常为质量乘重力常数，即千克乘9.8（地球重力常数）获得的值。

即F=Mg 吨就是质量单位，他是一个物体体积与密度乘积得到的，M=V*密度帕，就是一个压力作用于某一单位面积上得到的比值，P=F/S 兆帕是MPa，而KPa是千帕，两者相差1000倍。

另外注意大小写，帕的P必须大写，a必须小写，前面的前缀单位如果是正位，也就是倍数为正10倍整数的，那么用大写，比如M[兆（一百万倍）]K[千（一千倍）] 而如果是负10的倍数的，则用小写，比如d[分（10份之一）]c[厘（百份之一）] 吨是个质量单位1吨就是1000千克，帕是个压力单位（原来叫压强），即单位面积的压力，1MPa既10的6次方牛在1平方米上的压力，一千牛等于0.1吨在1平方米上的压力！你说1MP=10的6次方牛在1平方米上的压力, 那么请问1MP= 公式:1Pa=1N/平方米压强的定义:单位面积上所受到的力.力-重力---千克力－kgf（非法定计量单位）牛顿-N（法定计量单位），1kgf=9.81N 压力-压强----1kgf/cm2=9.80665*10 的 4 次方 Pa.N---力的单位t---重量单位Pa--压力单位杨家寨煤矿锚杆抗拔力检测管理规定为了能够及时掌握锚杆支护巷道锚杆锚固力的情况，根据锚杆支护巷道安全质量标准化的要求，特制定此规定：一、锚杆抗拔力检测总体要求、根据 GB50086-2001 《锚杆喷射混凝土支护技术规范》，锚杆支护必须进行强度检测，一般采取锚杆抗拔力试验。

、锚杆抗拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。

、试验必须在现场进行，使用的材料和设备与巷道正常支护相同。

LDZ/S 型矿用锚杆拉力计（锚杆拉拔仪）使用说明书一、 用途煤矿用锚杆拉力计是用于检测、评判锚喷支护工作中锚杆的强度、锚固力、锚固质量的专用机具。

广泛应用于煤矿锚杆支护、国防、交通等场所。

煤矿用锚杆拉力计具有体积小、重量轻、携带方便、操作简单、安全可靠的特点。

二、 型号含义主要参数：额定张拉力值，单位千牛（KN ） 第二特征代号：Z 指针式/S 数显第一特征代号：D 单油路三、 技术参数四、结构原理图一、锚杆拉力计总图61、张拉千斤顶2、快速插销头3、高压胶管4、三通接头5、力值表6、液压泵站45321图二、张拉千斤顶总图1、外缸2、内缸体3、活塞4、压簧5、压盖6、底座7、拉头8、拉杆9、垫块10、快速接头座 11、螺母 12、O 型圈 13、O 型圈 14、组合垫液压泵站在开始工作时，液压油被柱塞吸入高、低压吸油单向阀，通过高、低压排油单向阀压入工作空心千斤顶，当压力升到1.5MPa时，则低压溢流阀打开，低压油溢回油箱；升压工作：在上述基础上，高压柱塞继续工作，压力逐渐升高，推动空气千斤顶工作，从而实现对锚杆的拉拔。

当压力直过63MPa 时，则高压阀打开，高压油从高压阀溢回油箱，压力始终保持在63MPa。

五、操作程序请按以下步骤进行：1、松开手动液压泵泄压阀，使空心千斤顶活塞降至最低位置，然后把高压胶管两端的接头插入千斤顶和手压泵的插孔内，并插好U型卡。

2、拧紧手动液压泵上卸载阀，再拧下贮液筒上的注油镙钉，向贮液筒中注入N32液压油，注满后拧紧注油螺钉。

注意：第一次加油时应加满注液筒，连续工作进一般不加注油，必要补充时不要过量加油，以免造成卸载后千斤顶不能复位。

3、将拉力计拉杆用拉头连接在测试锚杆末端，再套上支承筒和空心千斤顶（使空心千斤顶活塞伸出朝外），最后拧紧大螺母。

4、将手动液压泵上缷载阀拧紧，然后均匀地上下摇动手动液压泵杆，使空心千斤顶拉杆顶出并拉拔锚杆，当拉拔力达到要测数值后停止加压。

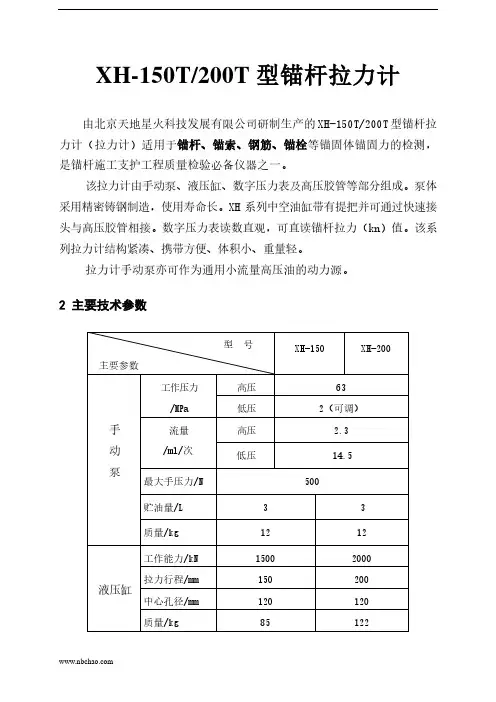

XH-150T/200T型锚杆拉力计由北京天地星火科技发展有限公司研制生产的XH-150T/200T型锚杆拉力计（拉力计）适用于锚杆、锚索、钢筋、锚栓等锚固体锚固力的检测，是锚杆施工支护工程质量检验必备仪器之一。
