超低失真正弦波振荡电路一、电路结构。
1. 基本元件组成。
- 它主要由一个放大器（通常为运放）、一个串 - 并联RC网络（文氏桥）组成。
- 运放的正输入端连接文氏桥的输出端，运放的输出端连接文氏桥的一个输入端，形成反馈回路。
- 文氏桥由两个电阻（R1、R2）和两个电容（C1、C2）组成。
通常取R1 = R2 = R，C1 = C2 = C。
2. 反馈网络。
- 文氏桥的串 - 并联结构决定了电路的频率特性。
在频率为f = (1)/(2π RC)时，反馈网络的相移为0°。
- 反馈系数F=(1)/(3)，这是由文氏桥网络的特性决定的。
当放大器的增益A = 3时，电路就能维持稳定的振荡。
二、工作原理。
1. 起振条件。
- 对于运放构成的文氏桥振荡电路，起振时要求放大器的增益A>3。
通常在电路中会设置一个可变电阻或者采用具有一定增益余量的运放。
- 当电源接通时，电路中的噪声等微弱信号被放大，由于文氏桥网络在特定频率下的相移为0°，满足正反馈条件，信号不断被放大。
2. 稳幅原理。
- 为了得到稳定的正弦波输出，需要对电路进行稳幅。
一种常见的方法是在运放的负反馈回路中采用非线性元件，如热敏电阻。
- 当输出信号幅度较小时，负反馈较弱，放大器增益较大，有利于起振。
随着输出信号幅度的增加，由于热敏电阻的特性（例如正温度系数热敏电阻，温度升高电阻增大），负反馈增强，放大器增益降低，从而稳定输出信号的幅度。
三、元件选择与电路性能优化。
1. 运放选择。
- 应选择具有高增益带宽积、低失调电压、低失调电流和低噪声的运放。
例如，OP07是一款性能较好的精密运放，其失调电压较低，适合对精度要求较高的正弦波振荡电路。
- 运放的带宽要足够宽，以确保在振荡频率下有足够的增益。
对于高频振荡电路，可能需要选择高速运放，如AD8052等。
2. 电容和电阻选择。
- 电容应选择稳定性好、损耗小的电容。
对于高精度的电路，可选用聚苯乙烯电容或云母电容。
lc振荡电路公式LC振荡电路是一种常见的电路结构，由电感（L）和电容（C）组成。
它是一种基本的振荡器，常用于产生稳定的正弦波信号。
LC振荡电路的工作原理是通过电感和电容之间的相互作用来产生振荡。
在LC振荡电路中，电感和电容构成了一个回路。
当电路中有一个初始扰动时，例如一个电压脉冲，电容开始充电，电流开始流过电感。
随着时间的推移，电容的电压逐渐增加，电流逐渐减小。
当电容的电压达到最大值时，电流停止流动。
然后，电容开始放电，电流开始流过电感，电压开始下降。
当电容的电压降至最小值时，电流再次停止流动。
接着，电容开始充电，电流再次流过电感，电压再次增加。
这个过程不断重复，形成了振荡。
LC振荡电路中的频率由电感和电容的数值决定。
频率可以通过以下公式计算：频率=1/（2π√（LC））。
其中，π是圆周率，L是电感的值，C是电容的值。
根据这个公式，我们可以根据电感和电容的数值选择适当的频率。
LC振荡电路有许多应用。
其中一个重要的应用是在无线电和通信系统中产生稳定的信号。
通过调节电感和电容的数值，我们可以选择所需的频率。
这种稳定的信号可以用于无线电广播、调频和调幅通信等领域。
另一个常见的应用是在振荡器电路中产生时钟信号。
时钟信号是计算机和其他电子设备中的关键信号，用于同步各个部件的操作。
LC 振荡电路可以产生稳定的时钟信号，确保设备的正常运行。
LC振荡电路还可以用于其他领域，如音频处理、频率合成和测试测量等。
它们在电子工程中扮演着重要的角色，为各种应用提供了稳定的信号源。
尽管LC振荡电路具有许多优点，但也存在一些限制。
首先，电感和电容的数值需要精确匹配，以确保振荡频率的稳定性。
其次，由于电感和电容之间存在能量损耗，振荡电路会逐渐失去能量，导致振幅衰减。
此外，电感和电容还需要承受一定的电压和电流，因此需要选择适当的元件。
LC振荡电路是一种常见的电路结构，由电感和电容组成。
它是一种基本的振荡器，常用于产生稳定的正弦波信号。

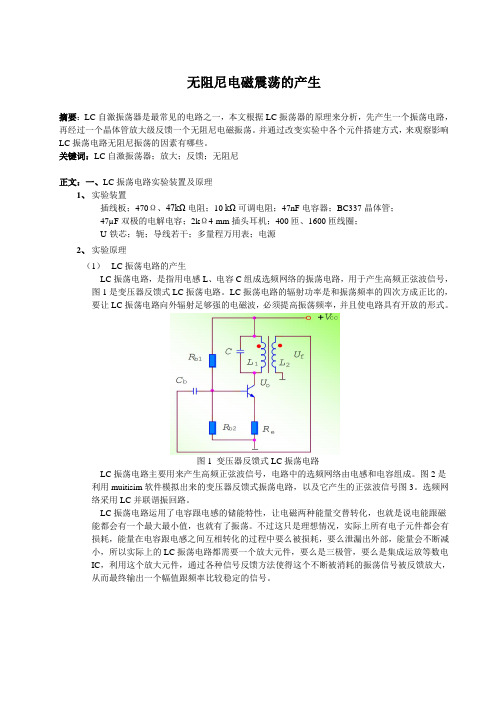

无阻尼电磁震荡的产生摘要：LC自激振荡器是最常见的电路之一，本文根据LC振荡器的原理来分析，先产生一个振荡电路，再经过一个晶体管放大级反馈一个无阻尼电磁振荡。
并通过改变实验中各个元件搭建方式，来观察影响LC振荡电路无阻尼振荡的因素有哪些。
关键词：LC自激振荡器；放大；反馈；无阻尼正文：一、LC振荡电路实验装置及原理1、实验装置插线板；470Ω、47kΩ电阻；10 kΩ可调电阻；47nF电容器；BC337晶体管；47µF双极的电解电容；2kΩ4-mm插头耳机；400匝、1600匝线圈；U-铁芯；轭；导线若干；多量程万用表；电源2、实验原理（1）LC振荡电路的产生LC振荡电路，是指用电感L、电容C组成选频网络的振荡电路，用于产生高频正弦波信号，图1是变压器反馈式LC振荡电路。
LC振荡电路的辐射功率是和振荡频率的四次方成正比的，要让LC振荡电路向外辐射足够强的电磁波，必须提高振荡频率，并且使电路具有开放的形式。
图1 变压器反馈式LC振荡电路LC振荡电路主要用来产生高频正弦波信号，电路中的选频网络由电感和电容组成。
图2是利用muitisim软件模拟出来的变压器反馈式振荡电路，以及它产生的正弦波信号图3。
选频网络采用LC并联谐振回路。
LC振荡电路运用了电容跟电感的储能特性，让电磁两种能量交替转化，也就是说电能跟磁能都会有一个最大最小值，也就有了振荡。
不过这只是理想情况，实际上所有电子元件都会有损耗，能量在电容跟电感之间互相转化的过程中要么被损耗，要么泄漏出外部，能量会不断减小，所以实际上的LC振荡电路都需要一个放大元件，要么是三极管，要么是集成运放等数电IC，利用这个放大元件，通过各种信号反馈方法使得这个不断被消耗的振荡信号被反馈放大，从而最终输出一个幅值跟频率比较稳定的信号。
图2图3（2）电路原理振荡回路在实验中常常备用来证明一个经过一个振荡回路阻尼减小的原理。
这个系统包括一个放大器和一个反馈电路，如果放大率足够大去补偿在反馈电路中振幅的损耗，那么能引起特有频率，并且反馈电压放大电压在期望频率上是同相的。
电感阻尼震荡计算公式电感阻尼震荡是指在电路中由于电感和电容的相互作用而产生的一种特殊的振荡现象。
在实际的电路设计和分析中，对于电感阻尼震荡的计算公式是非常重要的，它可以帮助工程师们更好地理解电路的振荡特性，从而进行合理的设计和优化。
电感阻尼震荡的基本原理是由电感和电容的能量交换引起的，当电路中存在电感和电容时，它们之间会形成一个振荡回路。
在振荡回路中，电感和电容之间的能量不断地转换，从而导致电路中产生周期性的振荡信号。
在电感阻尼震荡的计算中，最常用的公式是电感震荡频率和阻尼比的计算公式。
电感震荡频率是指在电路中产生电感阻尼震荡的频率，它可以通过以下公式来计算：f = 1 / (2π√(LC))。
其中，f表示电感震荡频率，L表示电感的大小，C表示电容的大小，π表示圆周率。
通过这个公式，我们可以很容易地计算出电路中产生电感阻尼震荡的频率，从而进行合理的设计和分析。
另外一个重要的计算公式是电路中的阻尼比，阻尼比是指电路中阻尼的大小和电感震荡频率之间的比值，它可以通过以下公式来计算：ζ = R / (2√(L/C))。
其中，ζ表示阻尼比，R表示电路中的电阻大小，L和C分别表示电感和电容的大小。
阻尼比的大小可以反映电路中的阻尼程度，从而帮助工程师们更好地理解电路的振荡特性。
通过以上两个计算公式，我们可以很好地了解电感阻尼震荡的频率和阻尼比，从而进行合理的电路设计和分析。
在实际的电路设计中，工程师们可以根据这些公式来选择合适的电感和电容大小，以及合理的阻尼比，从而实现电路的稳定工作和优化设计。
除了以上两个基本的计算公式外，电感阻尼震荡的计算还涉及到一些其他的参数和公式，比如振荡的时间常数、振荡的衰减系数等。
这些参数和公式可以帮助工程师们更全面地了解电路的振荡特性，从而进行更加准确的设计和分析。
总之，电感阻尼震荡的计算公式是电路设计和分析中非常重要的一部分，它可以帮助工程师们更好地理解电路的振荡特性，从而进行合理的设计和优化。
振荡电路.txt人生重要的不是所站的位置，而是所朝的方向。
不要用自己的需求去衡量别人的给予，否则永远是抱怨。
LC振荡电路基本电路一个不计电阻的LC电路，就可以实现电磁振荡，也称LC回路。
LC振荡电路物理模型的满足条件①整个电路的电阻R=0（包括线圈、导线），从能量角度看没有其它形式的能向内能转化，即热损耗为零。
②电感线圈L集中了全部电路的电感，电容器C集中了全部电路的电容，无潜布电容存在。
③LC振荡电路在发生电磁振荡时不向外界空间辐射电磁波，是严格意义上的闭合电路，LC电路内部只发生线圈磁场能与电容器电场能之间的相互转化，即便是电容器内产生的变化电场，线圈内产生的变化磁场也没有按麦克斯韦的电磁场理论激发相应的磁场和电场，向周围空间辐射电磁波。
能产生大小和方向都都作周期发生变化的电流叫振荡电流。
能产生振荡电流的电路叫振荡电路。
其中最简单的振荡电路叫LC回路。
振荡电流是一种交变电流,是一种频率很高的交变电流，它无法用线圈在磁场中转动产生，只能是由振荡电路产生。
充电完毕（充电开始）：电场能达到最大，磁场能为零，回路中感应电流i=0。
放电完毕（放电开始）：电场能为零，磁场能达到最大，回路中感应电流达到最大。
充电过程：电场能在增加，磁场能在减小，回路中电流在减小，电容器上电量在增加。
从能量看：磁场能在向电场能转化。
放电过程：电场能在减少，磁场能在增加，回路中电流在增加，电容器上的电量在减少。
从能量看：电场能在向磁场能转化。
在振荡电路中产生振荡电流的过程中，电容器极板上的电荷，通过线圈的电流，以及跟电流和电荷相联系的磁场和电场都发生周期性变化，这种现象叫电磁振荡。
采用RC选频网络构成的振荡电路称为RC振荡电路，它适用于低频振荡，一般用于产生1Hz~1MHz的低频信号。
因为对于RC振荡电路来说，增大电阻R即可降低振荡频率，而增大电阻是无需增加成本的。
常用LC振荡电路产生的正弦波频率较高，若要产生频率较低的正弦振荡，势必要求振荡回路要有较大的电感和电容，这样不但元件体积大、笨重、安装不便，而且制造困难、成本高。
振荡电路知识点高中Oscillatory circuits are an essential topic in high school physics curriculum. These circuits are used to generate oscillations, which are repetitive variations in a magnitude or a quantity. Through the study of oscillatory circuits, students can gain a deeper understanding of electrical circuits and the principles behind them. Oscillatory circuit knowledge is crucial for students who wish to pursue further studies in engineering or physics.振荡电路是高中物理课程中一个重要的主题。
这些电路用于产生振荡，即数量或幅度的重复变化。
通过学习振荡电路，学生可以更深入地了解电路及其背后的原理。
对于希望进一步学习工程学或物理学的学生来说，振荡电路知识是至关重要的。
One important aspect of oscillatory circuits is the concept of resonance. Resonance occurs when the frequency of an external force matches the natural frequency of the circuit, resulting in a large amplitude oscillation. This phenomenon is crucial in many applications, such as radio communication, where tuning a circuit toresonate at a specific frequency is essential for signal reception and transmission.振荡电路的一个重要方面是共振的概念。
